| Type de produit | Hotte aspirante |
| Marque | SCHOLTES |
| Modèle | HL458 |
| Type d'installation | Plafond |
| Version | Filtrante (recyclage) |
| Nombre de vitesses | 4 (1 à 4) |
| Commande | Tactile (Touch Sensor) avec LED indicateur |
| Fonction d'allumage automatique | Oui (capteur de température > 70°C) |
| Indicateur de saturation des filtres | Oui (LED clignotant vert pour filtre à graisse, orange pour filtre à charbon) |
| Éclairage central | Halogène 40 W max, GU10 |
| Éclairage latéral | Oui, avec variateur d'intensité (sauf modèles à néon) |
| Type de filtre à graisse | Métallique, lavable au lave-vaisselle |
| Type de filtre à charbon | Lavable, remplacement tous les 3 ans |
| Distance minimale – plaque électrique | 50 cm |
| Distance minimale – plaque gaz | 70 cm |
| Alimentation électrique | 220-240 V ~ 50 Hz |
| Fonctions de sécurité | Arrêt automatique après 5 min en vitesse 4 ; débranchement obligatoire avant entretien |
| Entretien des filtres à graisse | Tous les mois, à la main ou lave-vaisselle (cycle doux) |
| Entretien du filtre à charbon | Tous les 2 mois, lavage à l'eau chaude ou lave-vaisselle à 65°C, séchage au four à 100°C pendant 10 min |
| Pièces détachées | Ampoules halogènes GU10 40W, néon TL5C 40W, filtres à graisse et à charbon |
FOIRE AUX QUESTIONS - HL458 SCHOLTES
Questions des utilisateurs sur HL458 SCHOLTES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice HL458 - SCHOLTES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HL458 de la marque SCHOLTES.
MODE D'EMPLOI HL458 SCHOLTES
Description de l'appareil, 42
Panneau de commande, 42
Fonctionnement, 44
Entretien, 45
Nettoyage, 45
Nettoyage des filtres anti-gras, 45
Nettoyage du filtre à charbon, 45
Montage et remplacement du filtre, 45
Remplacement des lampes, 46
Attention, 47
Sécurité générale, 47
Mise au rebut, 47
Scholtès
Il est important de conserver ce livre pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s'assurer qu'il reste avec le produit. Lire attentivement les instructions : il y a d'importantes informations sur l'installation, sur l'emploi et sur la sécurité. Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur les conduits d'évacuation. Notre hotte est prévue en version filtrante.
Raccordement électrique
La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l’intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placez-la dans une zone accessible. Si aucune prise n'est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension III, conformément aux règlementations de montage.
Attention! Avant de rebrancher le circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez toujours que le câble d'alimentation soit monté correctement.
La société décline toute responsabilité si ces normes ne sont pas respectées.
La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure à 50cm dans le cas de cuisinières électriques et de 70cm dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

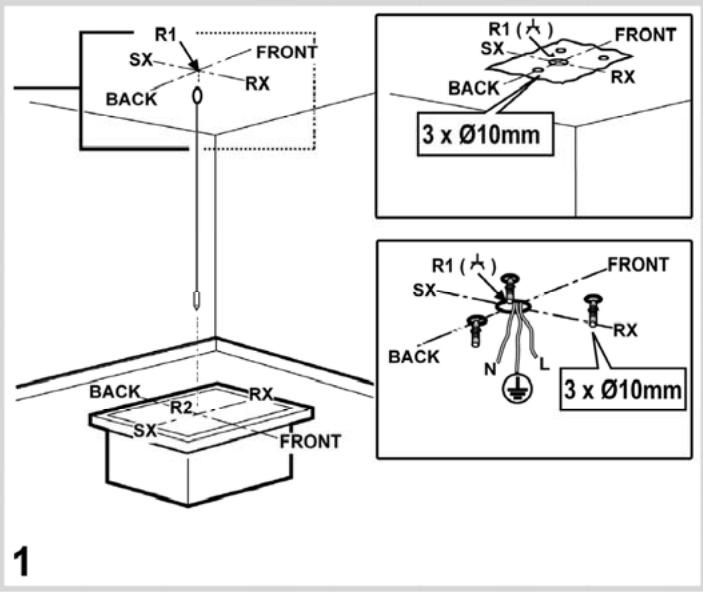

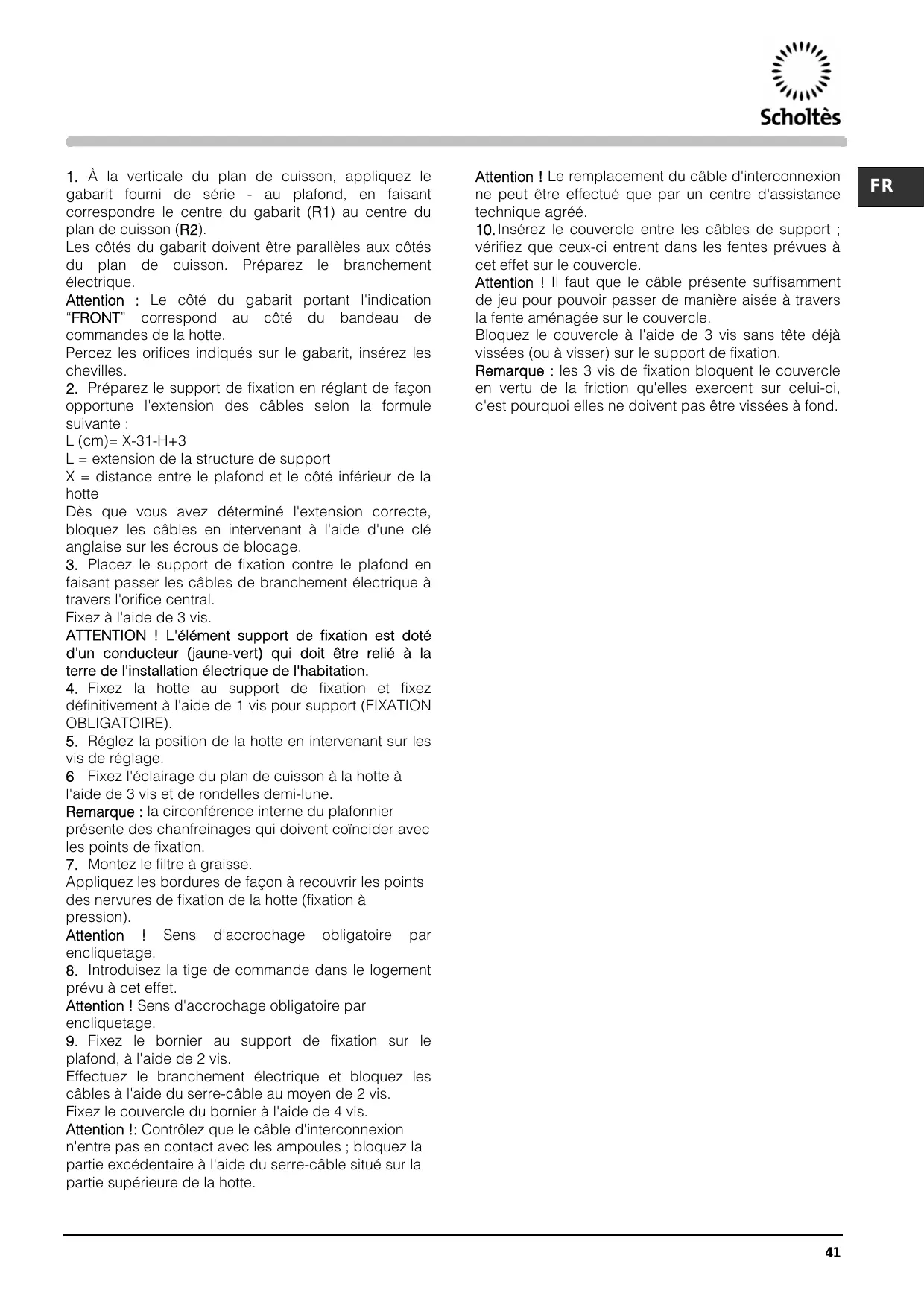

- À la verticale du plan de cuisson, appliquez le gabarit fourni de série - au plafond, en faisant correspondre le centre du gabarit (R1) au centre du plan de cuisson (R2).
Les côtés du gabarit doivent être parallèles aux côtés du plan de cuisson. Préparez le branchement électrique.
Attention : Le côté du gabarit portant l'indication "FRONT" correspond au côté du bandeau de commandes de la hotte.
Percez les orifices indiqués sur le gabarit, insérez les chevilles.

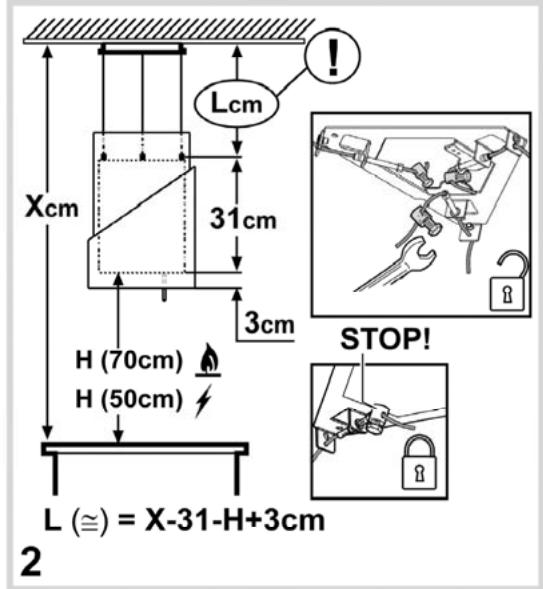

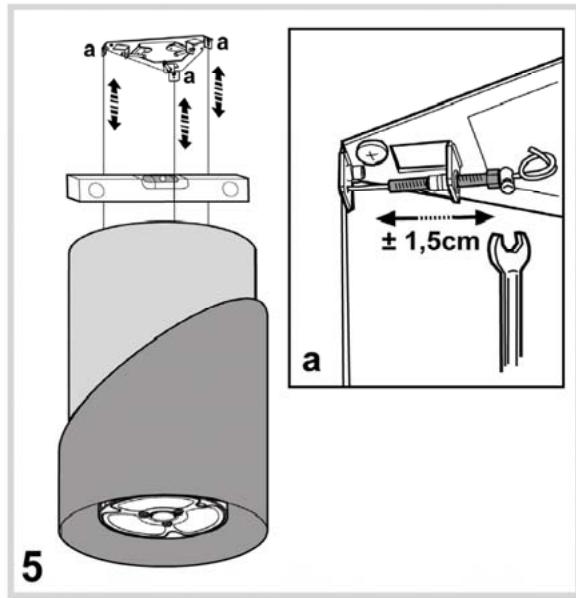

- Préparez le support de fixation en réglant de façon opportune l'extension des câbles selon la formule suivante :
L (cm) = X-31-H+3
X = distance entre le plafond et le côté inférieur de la hotte
Dès que vous avez déterminé l'extension correcte, bloquez les câbles en intervenant à l'aide d'une clé anglaise sur les écrous de blocage.

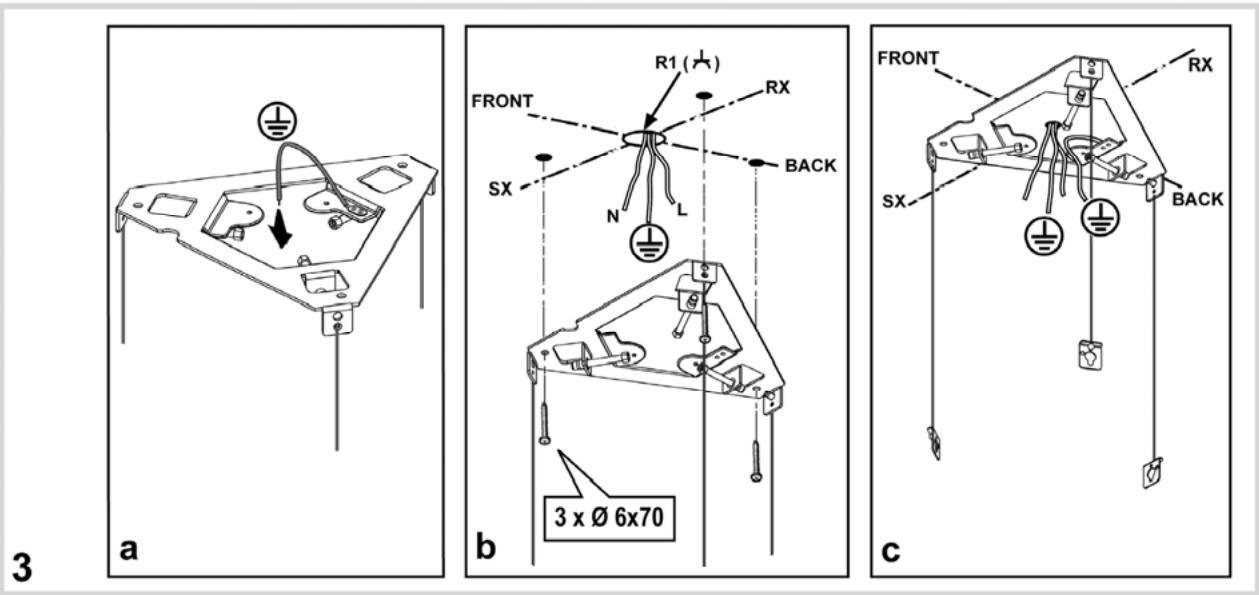

- Placez le support de fixation contre le plafond en faisant passer les câbles de branchement électrique à travers l'orifice central.
Fixez à l'aide de 3 vis.
ATTENTION! L'élément support de fixation est doté d'un conducteur (jaune-vert) qui doit être relié à la terre de l'installation électrique de l'habitation.

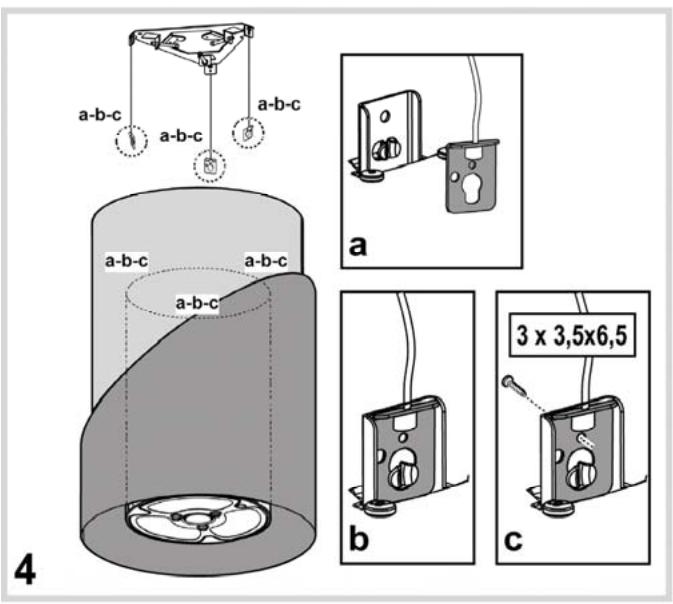

- Fixez la hotte au support de fixation et fixez définitivement à l'aide de 1 vis pour support (FIXATION OBLIGATOIRE).
- Réglez la position de la hotte en intervenant sur les vis de réglage.

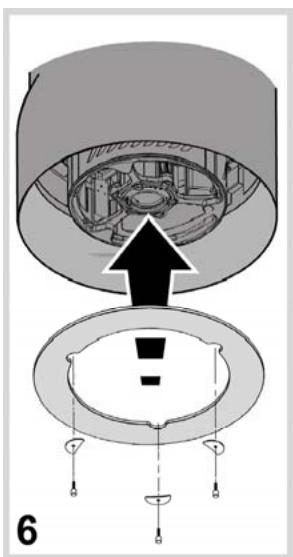

Fixez l'éclairage du plan de cuisson à la hotte à l'aide de 3 vis et de rondelles demi-lune.
Remarque : la circonférence interne du plafonnier présente des chanfreinages qui doivent coincider avec les points de fixation.
- Montez le filtre à graisse.
Appliquez les courdures de façon à recouvrir les points des nervures de fixation de la hotte (fixation à pression).
Attention ! Sens d'accrochage obligatoire par encliqueture.

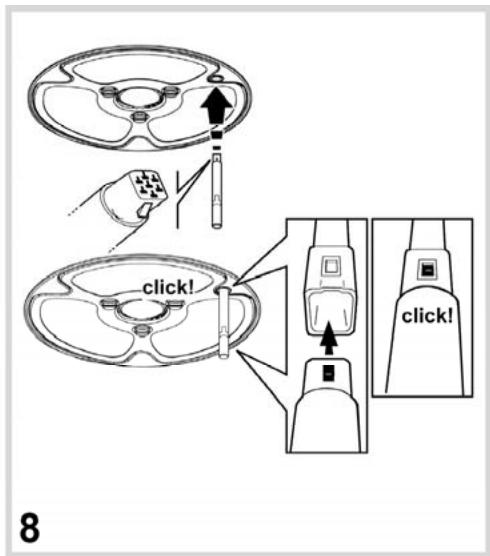

- Introduisez la tige de commande dans le logement prévu à cet effet.
Attention! Sens d'accrochage obligatoire par encliqueture.
- Fixez le bornier au support de fixation sur le plafond, à l'aide de 2 vis.

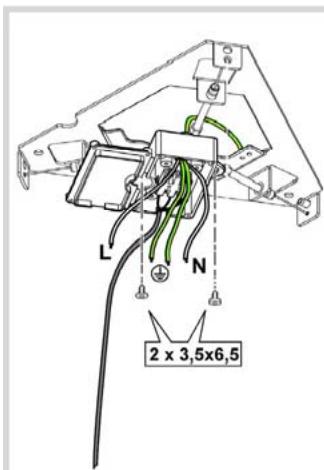

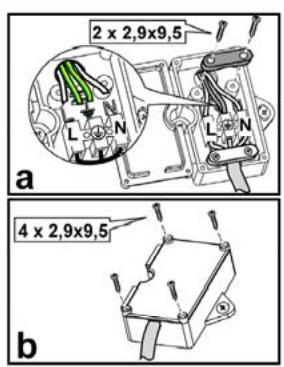

Effectuez le branchement électrique et bloquez les câbles à l'aide du serre-câble au moyen de 2 vis.
Fixez le couvercle du bornier à l'aide de 4 vis.

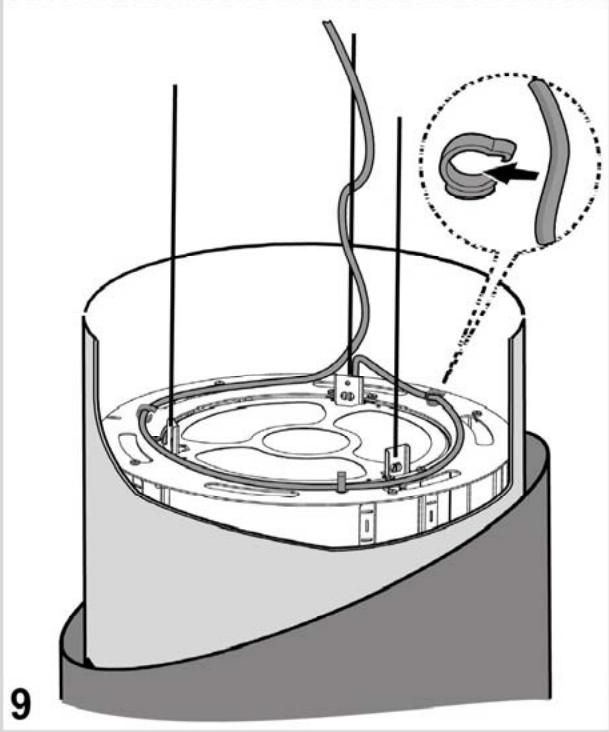

Attention!!: Contrôlez que le cable d'interconnexion n'entre pas en contact avec les ampoules; bloquez la partie excédente à l'aide du serre-cable situé sur la partie supérieure de la hotte.
Attention ! Le remplacement du câble d'interconnexion ne peut être effectué que par un centre d'assistance technique agréé.

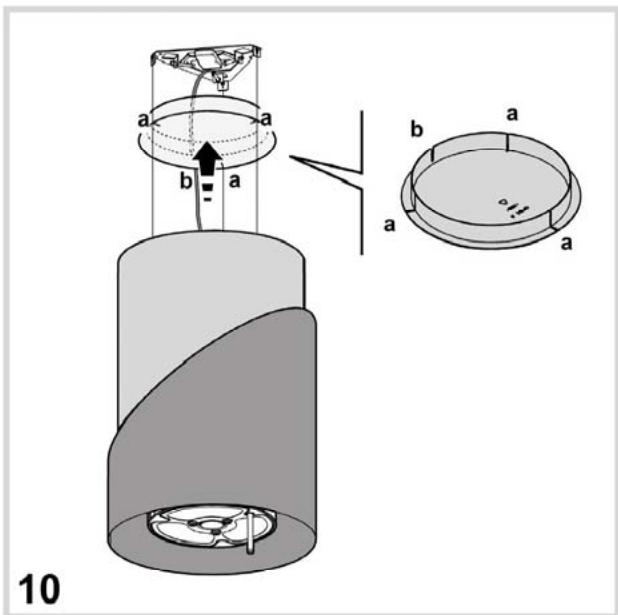

- Insérez le couvercle entre les câbles de support; vérifiez que ceux-ci entrent dans les fentes prévues à cet effet sur le couvercle.
Attention ! Il faut que le câble présente suffisamment de jeu pour pouvoir passer de manière aisée à travers la fente aménagée sur le couvercle.
Bloquez le couvercle à l'aide de 3 vis sans tête déjà visées (ou à visser) sur le support de fixation.
Remarque : les 3 vis de fixation bloquent le couvercle en vertu de la friction qu'elles exercent sur celui-ci, c'est pourquoi elles ne doivent pas être visées à fond.

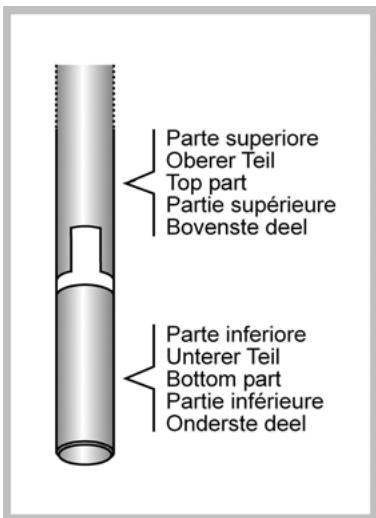

Panneau de commande
La hotte est dotée d'un dispositif "TOUCH SENSOR" capable de déterminer quand l'utilisateur touche le bouton de commande et permettant le contrôle des lampes et de la puissance d'aspiration ; à ce sujet, lisez attentivement les instructions ci-dessous.
Fonction d'allumage automatique
La hotte est équipée d'un capteur de température qui active le moteur à la première vitesse (puissance) d'aspiration dans le cas où la température ambiante dans la zone entourant la hotte est supérieure à 70°C.
L'utilisateur peut quand même éteindre ou modifier la vitesse (puissance) d'aspiration (voir paragraphe "Contrôle de la vitesse (puissance) d'aspiration").
Contrôle de la vitesse (puissance) d'aspiration
La sélection de la vitesse (puissance) d'aspiration est cyclique et suit la série "stand-by - 1 - 2 - 3 - 4 - stand-by - 1 - 2 -..."; ainsi, chaque fois que l'on touche la PARTIE SUPERIEURE du bouton de commande, la vitesse (puissance) d'aspiration augmente d'un niveau puis s'éteint (stand-by) lorsque l'on retouche à nouveau le bouton quand la hotte fonctionne à la vitesse (puissance) d'aspiration 4.
Il est possible de contrôler la hotte (stand-by) lorsqu'elle fonctionne à n'importe quelle vitesse en touchant de façon prolongée (plus de 3 secondes) la PARTIE SUPERIEURE du bouton de commande.
Il est possible de déterminer à chaque vitesse (puissance) d'aspiration fonctionne la hotte car le bouton de commande est doté d'un LED qui change de couleur en fonction de la vitesse (puissance) suivant le schéma ci-dessous:
Hotte en stand-by: LED ETEINT
1ère vitesse (puissance) d'aspiration - led VERT
2ème vitesse (puissance) d'aspiration - led ORANGE
3ème vitesse (puissance) d'aspiration - led ROUGE
4ème vitesse (puissance) d'aspiration - led ROUGE CLIGNOTANT
Note: la 4ème vitesse (puissance) d'aspiration reste allumée pendant 5 minutes, après quoi le moteur d'aspiration se positionne sur la 2ème vitesse.
Touchant à nouveau le moteur d'aspiration, il s'éteint (Stand by).
Nécessité de laver les filtres anti-graisses: led VERT CLIGNOTANT (lire les instructions relatives au “Reset et configuration du signal de saturation des filtres")
Nécessité de laver ou substituer les filtres au charbon: led ORANGE (ambre) CLIGNOTANT (lire les instructions relatives au "Reset et configuration du signal de saturation des filtres")
Contrôle de la lumière centrale
La lumière centrale peut être éteinte en touchant RAPIDEMENT la PARTIE INFERIEURE du bouton de commande.
Contrôle des lumières latérales (lorsque c'est prévu)
Les lumières latérales peuvent être allumées et éteintes EN TOUCHANT DE FACON PROLONGEE LA PARTIE INFERIEURE de la commande de contrôle. EN LE TOUCHANT DE FACON PLUS PROLONGEE, cela permet, outre l'allumage et la coupure, de régler l'intensité de la lumière émise par les lampes.
Note : Les fonctions d'allumage et de coupure (et réglage) s'alternent.
Le réglage de l'intensité de la lumière n'est pas disponible sur les hottes à lampes néon.
Reset et configuration du signal de saturation des filtres
Allumer la hotte à n'importe quelle vitesse (voir paragraphe ci-dessus "Sélection de la vitesse (puissance) d'aspiration").
Reset signal saturation du contrôle anti graisse (LED VERT clignotant sur la commande de contrôle)
Procéder d'abord à l'entretien du filtre comme décrit dans le paragraphe correspondant.
Toucher de façon prolongée (plus de 3 secondes) la PARTIE SUPERIEURE de la commande de contrôle, le LED arrêté de clignoter pour indiquer que le reset du signal a été effectué, la hotter s'éteint.
Reset signal de saturation du filtré au charbon (LED ORANGE (ambre) clignotant)
Procéder d'abord à l'entretien du filtre comme décrit dans le paragraphe correspondant.
Toucher de façon prolongée (plus de 3 secondes) la PARTIE SUPERIEURE de la commande de contrôle, le LED cesse de clignoter pour indiquer que le reset du signal a été effectué, la hotter s'eteint.
Désactivation du signal de saturation du filtre au charbon (pour utilisation particulière)
Éteindre la hotte (voir paragraphe ci-dessus « Sélection de la vitesse (puissance) d'aspiration).
Toucher de façon prolongée (plus de 5 secondes) la PARTIE SUPERIEURE de la commande de contrôle, le LED clignotera en VERT pour indiquer que le signal de saturation du filtré au charbon est désactivé.
Pour réactiver le signal de saturation du filtre au charbon, répéter l'opération, le LED clignotera en ORANGE (ambre).
Fonctionnement
! Pour favoriser une évacuation optimale des odeurs, il est conseillé de mettre en marche la hotte, à la vitesse minimale, avant de commencer la cuisson. Il est conseillé, en outre, de l'éteindre 10/15 minutes après avoir terminé de cuisiner. ! Il est conseillé d'effectuer les fritures sous la hotte seulement sous une surveillance constante. ! Il est interdit de cuisiner des mets flambés sous la hotte à cause du risque de provoquer des incendies. Le meilleur rendement de la hotte s'obtient grâce à l'évacuation à l'extérieur : il est conseillé d'utiliser la hotte dans cette version en tant que possible.
! Pendant les travaux de nettoyage et d'entretien, il est nécessaire d'isoler toujours la hotte du réseau d'alimentation. Débrancher donc la prise.
Afin d'assurer une efficacité optimale et constante de la hotte, il est recommandé d'effectuer régulièrement l'entretien (tous les 10 jours environ).
Nettoyage
La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres à graisse). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.
Attention:
Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtre.
La responsabilité du constructeur ne peut en aucun cas être engagée dans le cas d’un endommagement du moteur ou d’incendie liés à un entretien négligé ou au non-respect des consignes de sécurité précédemment mentionnées.
Nettoyage des filtres anti-gras
Il retient les particules de graisse issues de la cuisson.
Le filtre doit être nettoyé une fois par mois avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtration ne seront en aucun cas modifiées.
Retient les odeurs désagréables de cuisson.
Le filtre à charbon peut être nettoyé tous les deux mois avec de l'eau chaude et au moyen de détergents appropriés ou dans le lave-vaisselle à 65°C (dans le cas de lavage dans le lave-vaisselle suivre un cycle de lavage complet sans vaisselle à l'intérieur).
Enlever l'eau qui excède en faisant attention de ne pas abîmer le filtre, ensuite enlever le coussinet posé à l'intérieur du châssis en plastique et le mettre dans le four pendant 10 minutes à 100°C pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtre sera abîmé.
Montage et remplacement du filtre

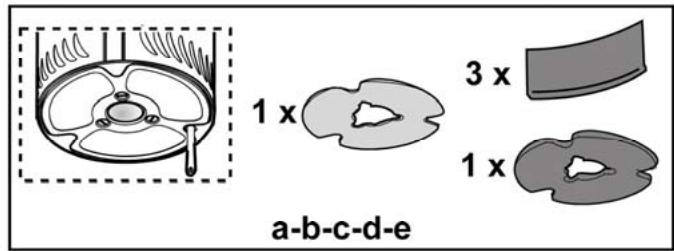

Le filtre àGRAISSES et le filtre àCHARBON sont installés ensemble dans le bas (zone d'aspiration).

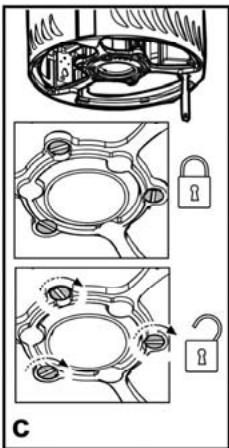

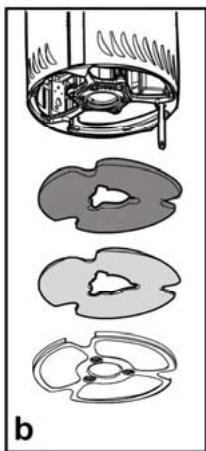

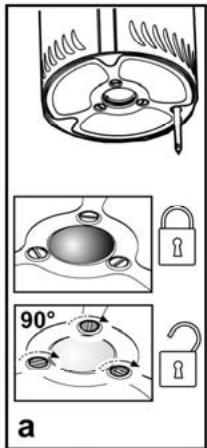

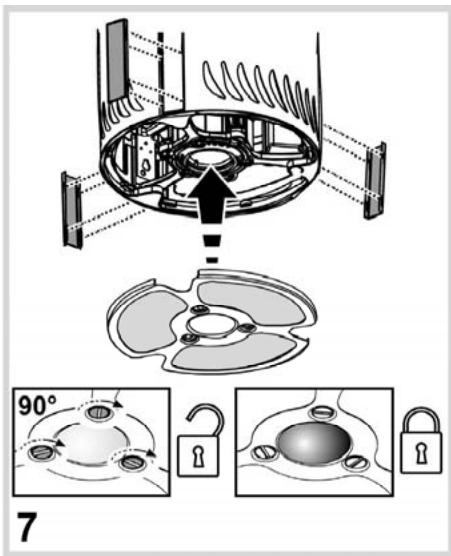

Pour les déposer ou les monter, procédez comme suit : a+c. Tournez les 3 vis d'un quart de tour.
b + d + e. extrayez le cadre de support du filtre et déposez le filtre à graisses métallique (et le filtre à charbon).
Pour le montage, procédez dans l'ordre inverse.
Remplacement des lampes
Débrancher l'appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

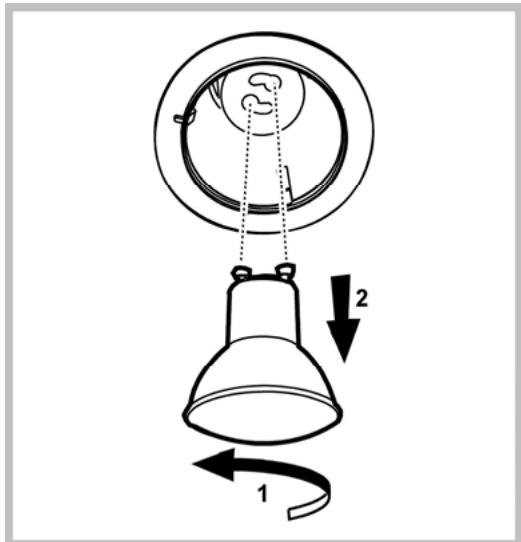

Pour enlever l'ampoule:
tourner dans le sens inverse des aiguilles d'une montre d^1/4 de tour et la prisonner.
Pour replacer l'ampoule:
Insérer l'ampoule à l'emplacement prévu de façon à ce que ses contacts entrent dans les trous prévus, tourner dans le sens des aiguilles d'une montre d'environ 1/4 de tour.
Pour la substitution de la lampe centrale : utiliser seulement des ampoules halogènes de max 40W D25 GU10.

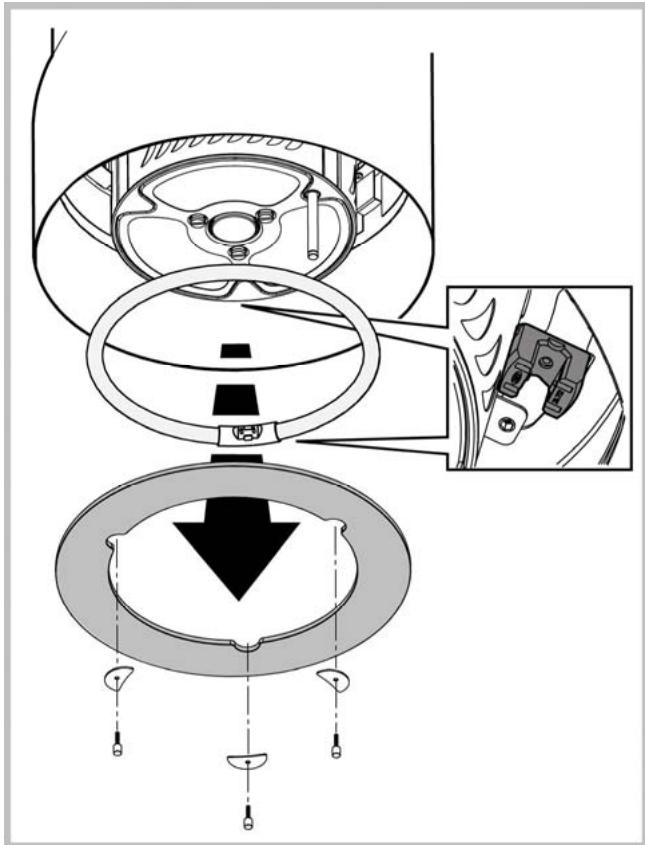

Pour remplacer le néon:
Enlever le plafonnier et ôter l'ampoule à replacer. Utiliser uniquement des ampoules de 40W max (TL5C). Replacer le plafonnier.
Sécurité générale
Ne pas raccorder l'appareil au circuit électrique avant que le montage ne soit complètement terminé. Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en retirant la prise ou en coupant l'interrupteur général de l'habitation. L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans expérience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil. Ne jamais utiliser la hotte sans que la grille ne soit montée correctement! La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelque chose sauf si cela est expressément indiqué. ! Quand la hotte est utilisée en même temps que d'autres appareils à combustion de gaz ou d'autres combustibles, le local doit disposer d'une ventilation suffisante. L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des appareils à combustion de gaz ou d'autres combustibles. Il est formellement interdit de faire flamber les aliments sous la hotte. L'utilisation de flammes libres peut entraîner des dommages aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix. La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu. En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel). - La non-observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres compte parmi les risques d'incendie. Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de choc électrique. La société décline toute responsabilité pour d'éventuels inconvénients, dommages ou incendies provoqués par l'appareil et dérivés de la non-observation des instructions reprises dans ce manuel.
Mise au rebut
- Décharge du matériel d'emballage : s'abstenir aux normes locales, ainsi les emballages pourront être recyclés. ! En cas d'anomalie, s'adresser au service d'assistance technique autorisé et exiger des pièces de rechange d'origine. ! Les informations et les données techniques peuvent subir des changements et le producteur, en conformité avec les progrès de la technique, maintient le droit d'apporter des modifications qu'il retient nécessaires sans être obligé de prévenir à l'avance.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.
