GEBRUIKSAANWIJZING HL458 SCHOLTES

Beschrijving van de wasemkap, 54

Bedieningspaneel, 54

Werking, 56

Onderhoud, 57

Schoonmaak, 57

Reiniging van het vetfilter, 57

Schoonmaak van de koolstofffilter, 57

Montage en verranging van de filter, 57

Vervanglinglampjes,58

Waarschuwing, 59

Algemeneveiligheidsvoorschriften,59

Afdanking, 59

Het installeren

NL

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje algijd bij het toestel bewaren.
! Lees de werkingsinstrumenties aandachtig door: er worden belangrijke aanwijzingen over de installmentie, het gebruik en de verilgheid verstrecht.
! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren.
Uw afzuigkap is ingesteld om als filterend apparaat te worden gebruikt.

Het installeren

Elektrische aansluiting

De netspanning要去 corresponden met de spanning die vermeld worden op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker haeft,要去 deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze Niet goed te bereiken, dan要去 een tweepolige schakelaar worden geplaatst die de volledige ontkoppeling van het net garandeert in het geval van een overspanning van classe III, in overeenstemming met de installmentie normen.

Attentie: alvorens de wasemkap waar aan het voedingsnet aan te sluiten controller of deze goed functioneert, controller als tijd of de voedingskabel goed gemonteerd is.

! Het bedrijf wijst iedere aansprakelijkheid af indien deze voorschriften Niet in acht worden genomen.

De minimum afstand:tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag Niet onder de 50cm liggen, in geval van een elektrisch fornuis en 70cm , in geval van een gas- of gemengd fornuis.

Indien in de installmentie-aanwijzing van het gaskooktoestel een grotere afstand worden aangegeven moet hiermee rekening worden gehonden.

De wasemkap is voorzien van bevestigingspluggen die geschikt+zijn voor de meeste muurs/plafonds. Er要去chter contact opgenomen worden met een gekwalificeerd technicus om u ervan te vergewissen dat de materialen geschiktzoorn voor het typemuur/plafond. Het muur/plafond要去 stevig genoegzijn om het gewicht van de kap te houden.

NL

NL

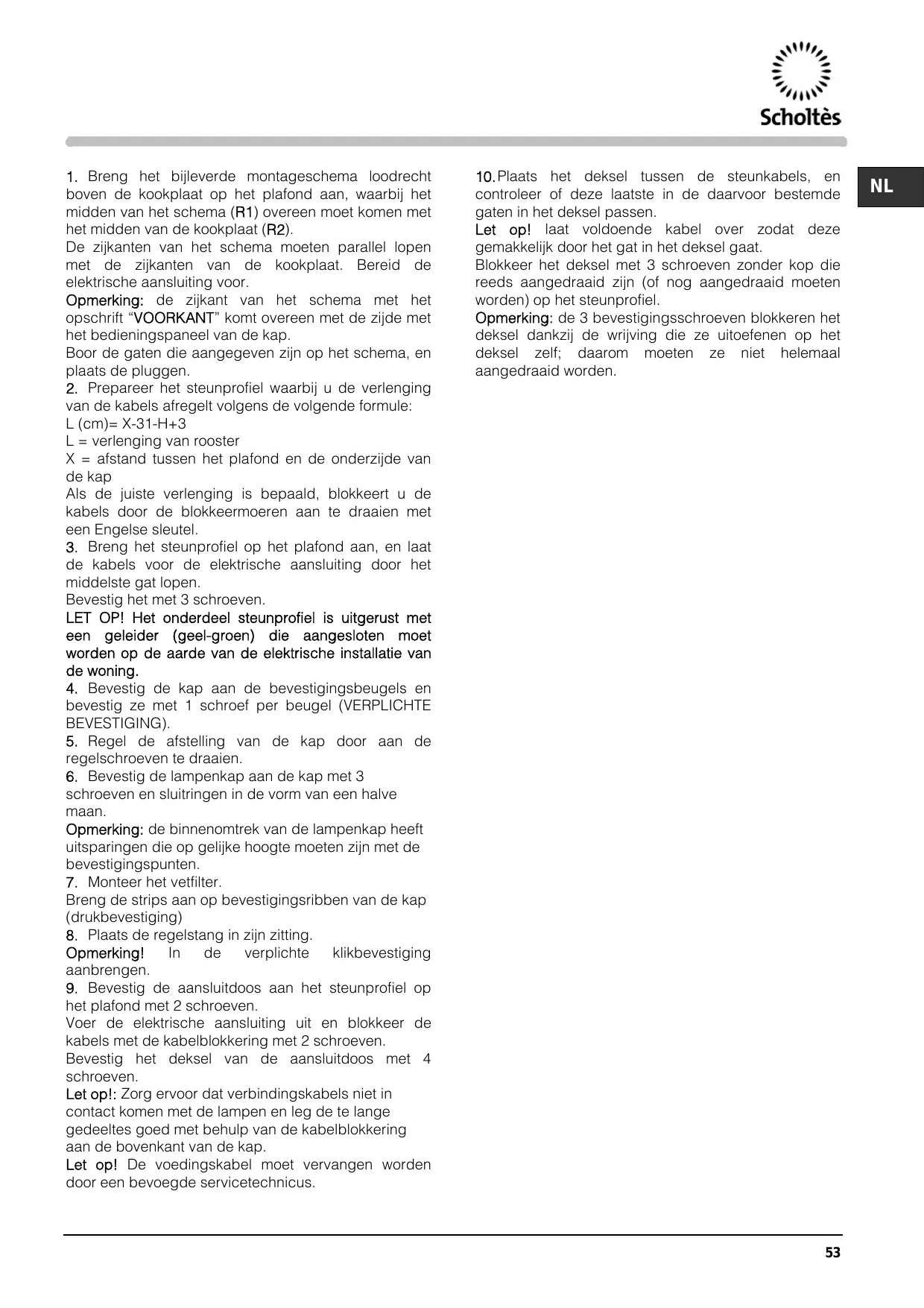

1. Breng het bijleverde montageschema loodrecht boven de kookplaat op het plafond aan, waar bij het midden van het schema (R1) overeen要去komen met het midden van de kookplaat (R2).

De zijkanten van het schema moeten parallel lopen met de zijkanten van de kookplaat. Bereid de elektrische aansluiting voor.

Opmerking: de zijkant van het schema met het opschrift "VOORKANT" komt overeen met de zijde met het bedieningspaneel van de kap.

Boor de gaten die aangegeven zijn op het schema, enplaats de pluggen.

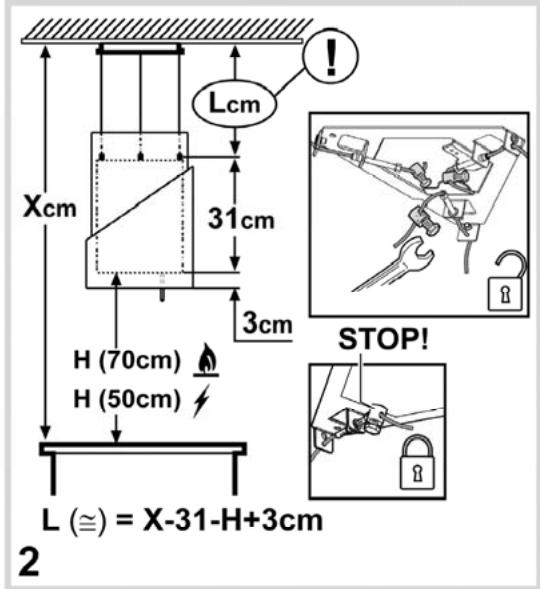

1. Prepareer het steunprofiel waar bij u de verlenging van de kabels afregelt volgens de volgende formule:

L (cm) = X-31-H+3

X = afstand:tussen hetplafond en de onderzijde van de kap

Als de juiste verlenging is bepaald, blokkeert u de kabels door de blokkeermoeren aan te draaien met een Engelse sleutel.

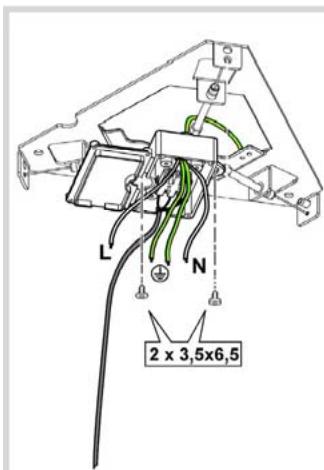

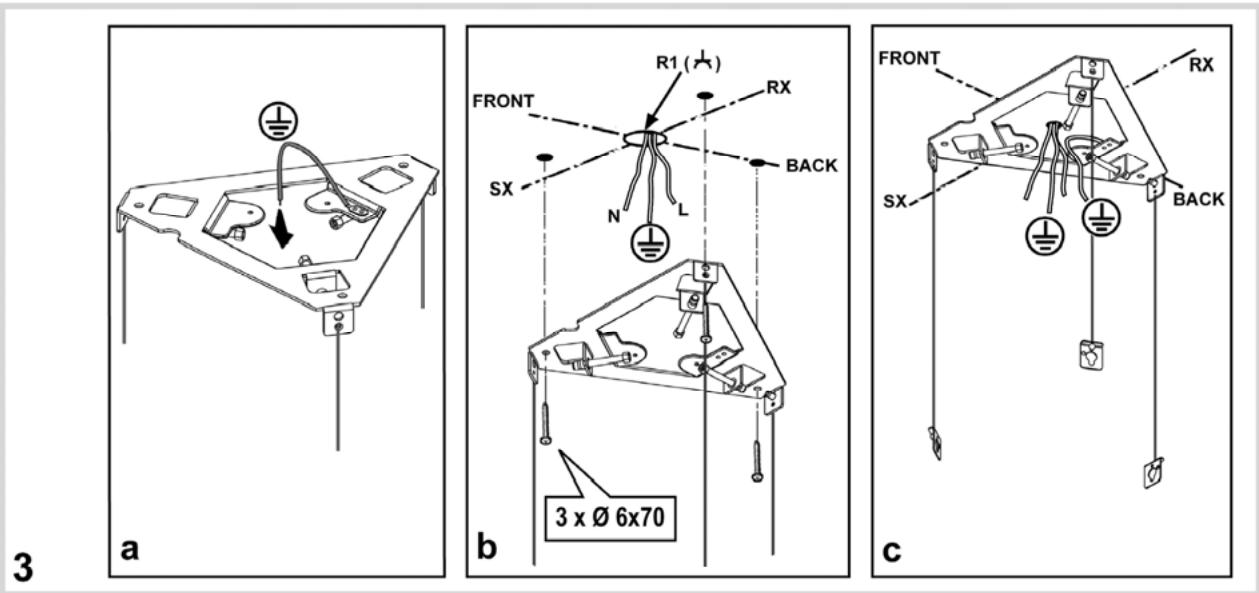

1. Breng het steunprofiel op het plafond aan, en LAST de kabels voor de elektrische aansluiting door het middelste gat lopen.

Bevestig het met 3 schroeven.

LET OP! Het onderdeel steunprofiel is uitgerust met een geleider (geel-groen) die aangesloten要去 worden op de aarde van de elektrische installmentie van de woning.

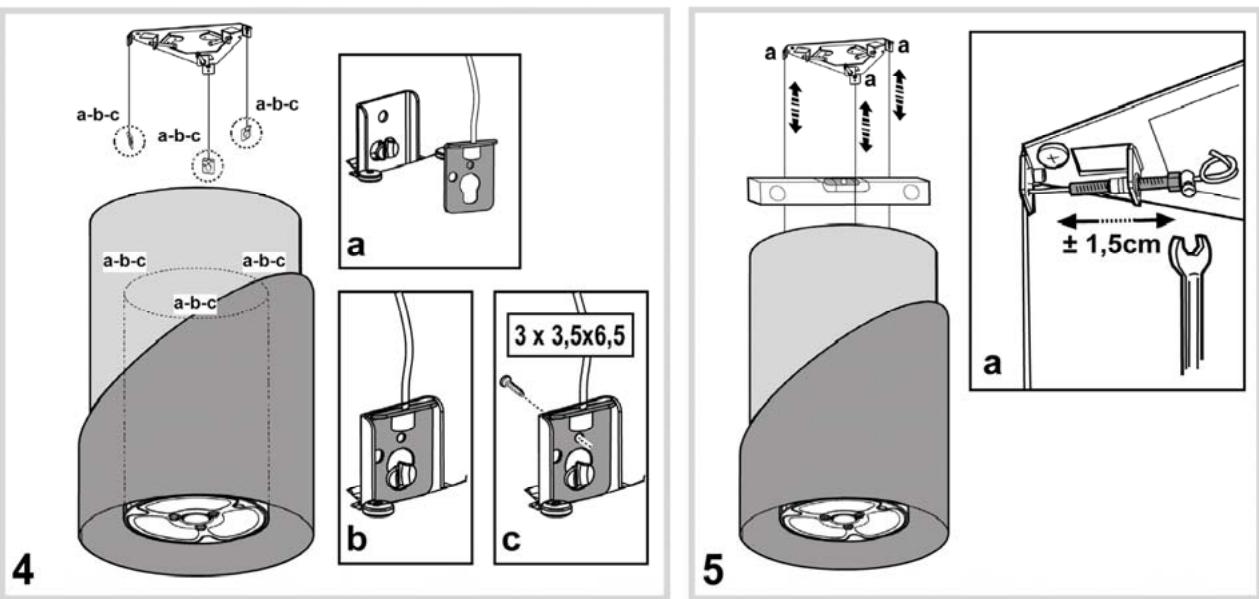

1. Bevestig de kap aan de bevestigingsbeugels en bevestig ze met 1 schroef per beugel (VERPLICHTE BEVESTIGING).

2. Regel de afstelling van de kap door aan deregelschroeven te draaien.

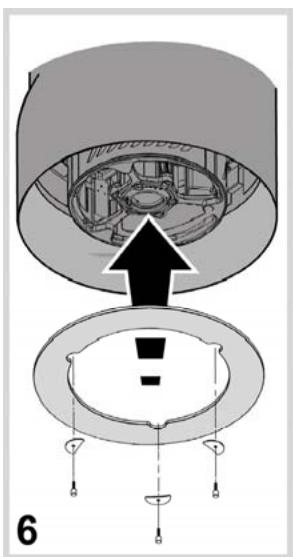

3. Bevestig de lampenkap aan de kap met 3 schroeven en sluitringen in de vorm van een halve maan.

Opmerking: de binnenomtrek van de lampenkap heeft uitsparingen die op gelijke hoogte要去enzem met de bevestigingspunten.

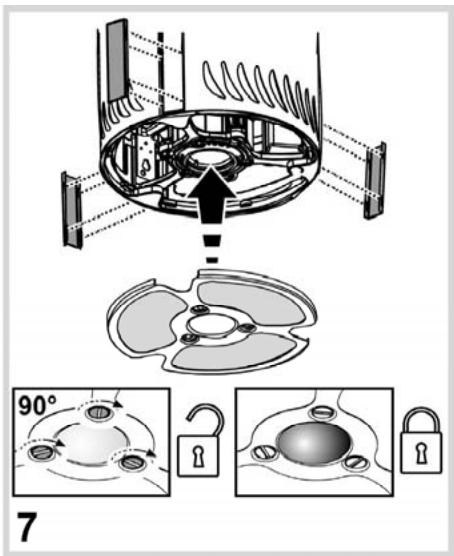

1. Monteer het vetfilter.

Breng de strips aan op bevestigingsribben van de kap (drukbevestiging)

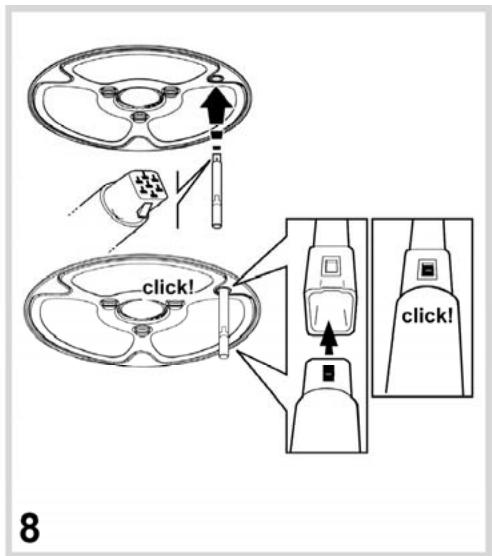

1. Plaats de regelstang in zijn zitting.

Opmerking! In de verplichte klikbevestiging aanbrengen.

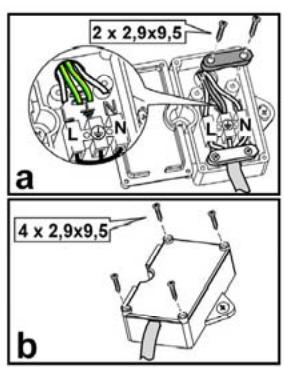

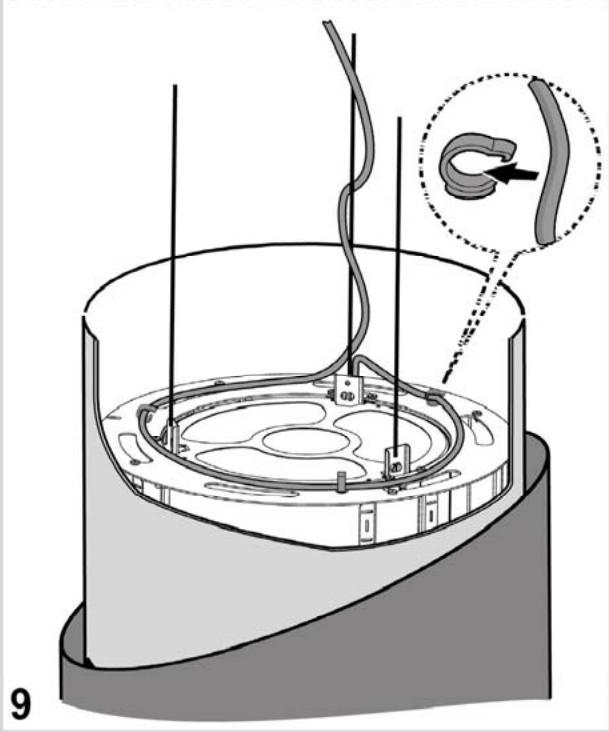

1. Bevestig de aansluitdoos aan het steunprofiel op het plafond met 2 schroeven.

Voer de elektrische aansluiting uit en blokkeer de kabels met de kabelblokkering met 2 schroeven.

Bevestig het deksel van de aansluitdoos met 4 schroeven.

Let op!: Zorg ervoor dat verbindingskabels Niet in contact komen met de lampen en leg de te lange gedeeltes goed met behulp van de kabelblokkering aan de bovenkant van de kap.

Let op! De voedingskabel要去 verwangen worden door een bevoegde servicetechnicus.

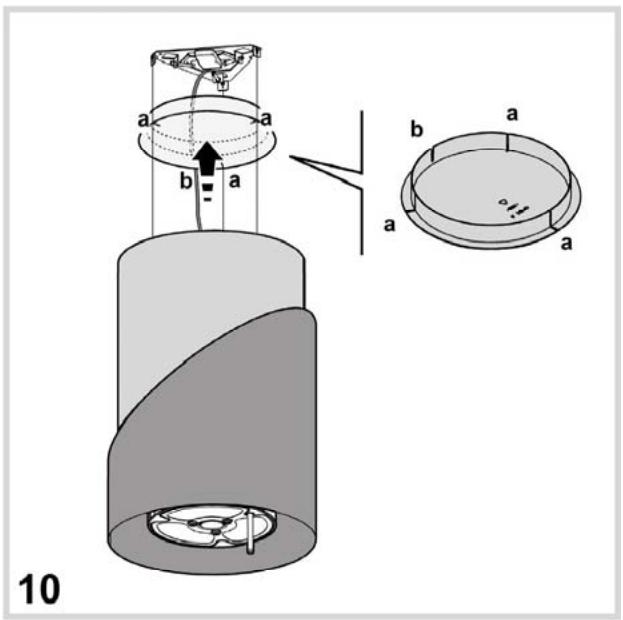

1. Plaats het deksel:tussen de steunkabels, en controllerer ofeze laatste in de waarvoort bestemde gaten in het deksel passen.

Let op!That voldoende kabel over zodat deze gemakkelijk door het gat in het deksel gaat.

Blokker het deksel met 3 schroeven zonder kop die reeds aangedraaid zijn (of nog aangedraaid moeten worden) op het steunprofiel.

Opmerking: de 3 bevestigingschroeven blokkeren het deksel dankzij de wrijving die ze uitoefenen op het deksel zich; waarom要去en ze Niet helemaal aangedraaid worden.

Beschrijving van de wasemkap

NL

Bedieningspaneel

De afzuigkap is voorzien van een "TOUCH SENSOR" inrichting, die waarneem als de bediener de bedieningseenheid aanraakt om de lichten en de snugelid te bedieren. Lees de hieronder weergegeven instructies zorgvuldig door.

Functie Automatische Inschakeling

De afzuigkap is voorzien van een temperatuursensor die de motor op de 1ste zuigkracht (snelheid) inschakelt als de omgevingstemperatuur de 70^ overschrijdt.

In dit geval kan de gebruiker de kap toch uitschakelen of de zuigkracht (snelheid) veranderen (zie de betreffende paragraaf "Regeling van de zuigkracht (snelheid)".

Regeling van de zuigkracht (snelheid)

De Zuigkracht (snelheid) selectie geschiedt op cyclische wijze volgens de volgende snelheidssequentie: "stand-by - 1-2-3-4- Stand by -1-2- _, dus iedere keer dat de BOVENKANT van de bedieningseenheid wordt aangeraakt neemt de zuigkracht (snelheid) met een snelheid toe totdat dezeuitgaat (stand-by), als de bedieningseenheid vanuit de 4de zuigkracht (snelheid) opnieuw worden aangeraakt. Het is möglichk de kap vanuit elke stand uit te schakelen (stand by) door langdurig (langer dan 3 seconden) de BOVENKANT van de bedieningseenheid aan te raken.

Het is möglichst vast te stellen op welke zuigkracht (snelheid) de afzuigkap is ingesteld,ondat de bedieningseenheid voorzien is van een LED dat van kleur verandert naargelang de zuigkracht (snelheid), de kleurverandering geschiedt op de volgende wijze:

1ste zuigkracht (snelheid) - GROEN LED

2de zuigkracht (snelheid) - ORANJE LED (amber)

3de zuigkracht (snelheid) - ROOD LED

4de zuigkracht (snelheid) - ROOD (KNIPPEREND)LED

Opmerking: de 4de slelheid (zuigkracht) functioneert voor 5 minute, daarna gaat de zuigmotor in de 2de slelheid.

Door nogmaals de bedieningseenheid aan te raken gaat de zuigmotoruit (Stand by).

Deoodzaak om de vetfilters schoonmaken: GROEN KNIPPEREND LED (lees de aanwijzingen betreffende de "Reset en configuratie van de filters verzadiging individatie")

De noodzaak om de koolstofffilters te reinigen of te verwangen: ORANJE (KNIPPEREND) LED (amber) (lees de aanwijzingen betreffende de "Reset en configuratie van de filters verzadigingindicatie")

Bediening van het centrale Licht

Het centralelicht kan aan- ofuitgeschakeld wordendoor KORT de ONDERSTE KANT van debedieningseenheid aan te raken.

Bediening van de zijlachten (indien voorzien)

De zichlachten können aan- of uitgeschakeld worden door LANGDURIG de ONDERSTE KANT van de bedieningseenheid aan te raken.

Door de eenheid LANGDURIG aan te raken is het möglichk om, behalve de lichten aan- enuit te schakelen, ook de Lichtintensiteit te regelen.

Opmerking: De functies aanschakelen, uitschakelen en regelen wisselen elkaar af.

Reset en configuratie van de filters verzadiging indicate

Zet de wasemkap op een willekeurige snelheid aan (zie paragraaf hierboven "Zuigkracht (snelheid) selectie")

Reset vetfilter verzadiging indicate (GROEN KNIPPEREND LED op de bedieningseenheid)

Voer ten ersten de onderhoudshandelingen van het filter uit, zoals beschreiben in de betreffende paragraaf.

Raak de BOVENKANT van de bedieningseenheid lang aan (meer dan 3 seconden), het LED stopt te knipperen hetgeen aangeeft dat de reset van de individatie is uitgevoerd, de wasemkap staat.

Reset koolstoffiler verzadiging indicate (ORANJE KNIPPEREND LED (amber))

Voer ten eerste de onderhoudshandelingen van het filter uit, zoals beschreiben in de betreffende paragraaf.

Raak de BOVENKANT van de bedieningseenheid langdurig aan (meer dan 3 seconden), het LED stopt te knipperen hetgeen aangeeft dat de reset van de individatie is uitgevoerd, de wasemkap gaat UIT.

Uitschakeling van de koolstofffilter verzadiging indicate (voor bijzondere toepassingen)

Schakel de wasemkapuit (zie paragraaf hierboven "Zuigkracht (snelheid) selectie").

Raak langdurig (meer dan 5 seconden) de BOVENKANT van de bedieningseenheid, het GROENE LEDknippert, hetgeen aangeeft dat de koolstofffilter verzadigingindicatieuitgeschakeld is.

Om de koolstofffilter verzadiging indicate wieer in te schakelen, herhaal deze handeling, het LED knippert met een ORANJE Licht (amber).

NL

! Om een maximale afvoer van kookluchtjes te bevorderen worden aangeraden de afzuigkap aan te zetten voordat u gaat koken.
! Er worden met klem aangeraden uitsluitend onder voortdurend toezicht onder de afzuigkap te frituren.
! Het is verboden gerechten onder de afzuigkap te flamberen op straffe van het veroorzaken van brandgevaar.

Tevens worden aangeraden de kap pas uit te schakelen tien à vijftien minutes nadat ukaar bent met koken. Het allerbeste rendition krijgt men met de versie afzuiging maar buite en wij raden deze versie ook aan waar het maar möglichk is.

! Als het rooster is verwijderd en men wil de wasemkap aan de binnenzijde reinigen, dan dient men er zich van te overtuigen dat de steker uit de wandkontaktdoos is genomen.

Voor een konstante optimale werkung van uw afzuigkap, worden aangeraden deze regelmatig schoont te make (gemiddeld eens in de tienLAGen).

Schoonmaak

De kap要去 regelmatig schoon gemaatk worden, zowel binnen als buiten (tenminste met verzelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie:

Als u deze aanwijzingen m.b.t. reiniging van het apparaat en verrang ing resp. reiniging van de filters nicht opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is nicht aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zichn van ondeskundig onderhoud of Niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Reiniging van het vetfilter

Houdt de vetdeeltjes vast.

Moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatures en met een kort programme. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is nicht van invloed op de eigenschappen, die beslist Niet veranderen.

Schoonmaak van de koolstofffilter

Houdt de lastige kookgeuren vast.

De koolstofffilter kan om de twee maanden gewassen worden in warm water en met geschikte wasmiddelen of in de vaatmachine op 65^ (in het geval van een reiniging in de vaatmachine voer een volledige wascyclusuit en zonder vaten).

Verwijder het overtollige water zonder de filter te beschadigen, daarna het matje uit de plastic structuur verwijderen en om deze goed te drogen doe het matje in de over voor 10 minutes op 100^ . Vervang het matje om de 3aar en elke keer dat het doek beschadigt is.

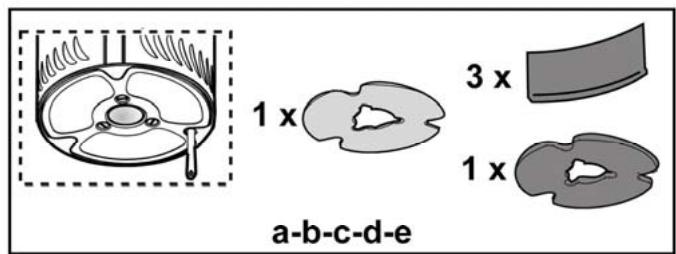

Montage en verranging van de filter

Het metalen vetfilter en het koolstofffilter�onden aan de onderkant geinstalleerd (afzuiiggebied).

Ga als volgt te werk om ze te verwijderen of te monteren:

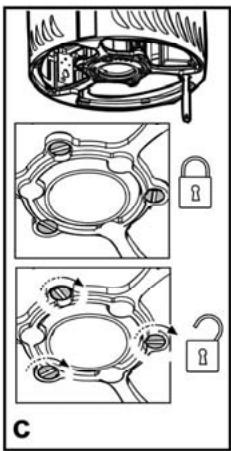

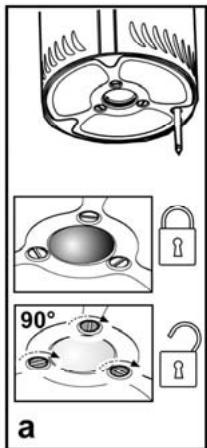

a+c. draai de 3 schroeven een kwartslag.

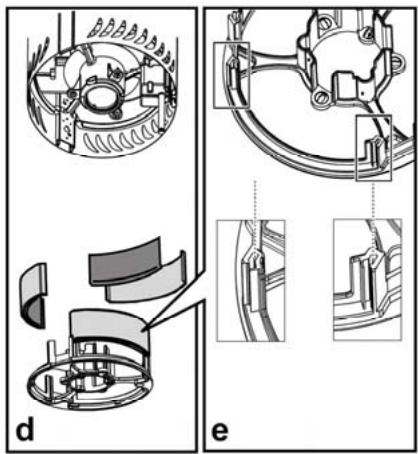

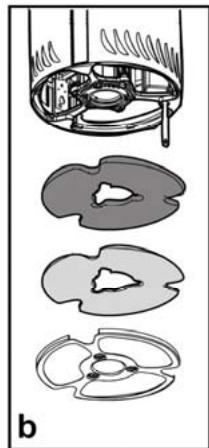

b + d + e .haal het draagframe van het filter weg en verwijder het metalen vetfilter (en het koolestoffilter).

Ga in omgeekerde volgorde te werk om het filter terug teplaatsen.

NL

Vervangling lampjes

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken controllerer eerst of ze koud+zijn.

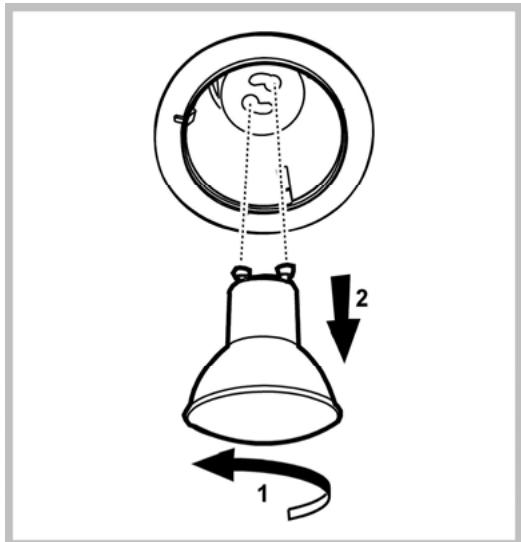

De lamp verwijderen:

draai de lamp voor 1/4 gegen de klok in en verwijder de lamp.

De lamp monteren:

doe de lamp in de waarvoor bestemde zitting zodat de contacten van de lamp in de lamphouder zitten en draai verrolgens de lamp weeer voor 1/4 met de klok mee.

Voor de verwangting van de centrale lamp: gebruik alleen halogeen lampen van max 40W 40^ D25 GU10.

Voor de verwanging van de neonlampen:

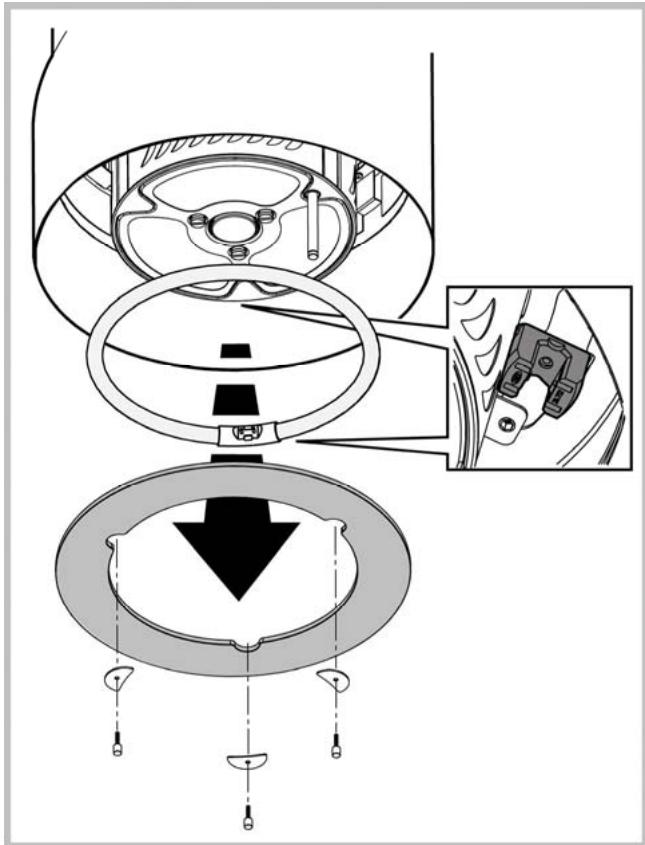

Verwijder de lampekap en de te verrangen lamp.
Gebruik uitsluitend lampjes van max. 40W (TL5C).
Monteer de lampekap terug.

Algemene veiligheidsvoorschriften

Het apparaat Niet aan het stroomnet aansluierten voordat de installmente voltooid is.
Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woninguit te schakelen.
! Dit apparaat mag nicht worden gebruikt door kinderen of door Personen met beperkte sensorische of geestelijkke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit Niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun verilgheid.
! De kinderen要去en algtd gecontrolereerd worden zodate zij Niet met het apparaat spelen.
! De wasemkap nooit gebruiken als het rooster nicht goed gemonteerd is!
De wasemkap NOoit als steunvlak gebruiken tenzij dit Niet uitdrukkelijk is aangegeven.
! Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkkertijd worden gezbruikt met andere apparaten die gas en andere brandstoffen toepassen.
! De gezogen lucht mag nicht afgevoerd worden in een leiding die gebruikt worden voor de afvoer van rook van apparaten die gas of andere brandstoffen toepassen.
Het is streng verboden met open vlammen onder de wasemkap te koken.
Het gebruik van open vlammen is schadelijk voor de filters en kan brand veroorzaken, waarom要去 het absolutunt vermeden worden.
Het frituren moet geschieden onder voortdurend toezicht om te voorkomen dat verhit vet in brand raakt.
! Wat betreft technische- en verilgheidsmaatregelen voor de rookafvoer zich strikt honden aan de regelingen voorzien door deplaatselijke bevoegde autoriteiten.
! De wasemkap要去 regelmatig schoongemaakt worden, zowel binnen als buiten (MINSTENS EENMAAL PER MAAND, neem in ieder geval hetgeen in deze handleiding is aangegeven inucht).
Het Niet in acht nemen van de reinigingsnormen van de wasemkap en van de verranging en reiniging van de filters kan brandgevaar perooorzaken.
Zorg alsijd dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het gevaar voor elektrische schokken te voorkomen.
! ledere aanssprakelijkheid voor eventuele schade aan het apparaat of brand veroorzaakt door het Niet in abrupt nemen van de aanwijzingenuit deze handleiding worden afgewezen.

Afdanking

• Afdanking van het verpakkingsmaterial: neem deplaatselijkne normgeving in acht zodate het verpakkingsmaterial gerecycleerd kan worden.
  ! In geval van eventuele storingen neem contact op met de bevoegde technische assistentie dienst en vraag om origine reserveonderdelen.
  ! De aanwijzingen en de technische gegevens zich nicht bindend, de fabrikant behoudt zich hetrecht voor, met de vooruitgang van de techniek, veranderingen aan te brengen die hij nodig acht zonder de verplichting tot voorafgaande kennisgeving.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake Afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval worden verwerkt, helpt u möglichnest negatieve consequenties voor het milieu en demenselijk gezondheid te voorkomen die anders zonden+kunnen wordenveroorzaakt door onjuiste verwerking van dit product als afval.

Het symbolism op het product of op de bijbehorende documentationie geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. In planta waarvan要去 het worden afgegeven bij een verzamelpunt voor recycling van elektrische en elektronische apparaten. Afdanking要去 worden uitgevoerd in overeenstemming met deplaatselijke milieuvoorschriften voor afvalverwerking. Voor nadere informatatie over de behandeling, terugwinning en recycling van dit product worden u verzocht contact op te nemen met het stadskantoor in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product heeft aangeschäft.
