07000103A - Hotte aspirante BEST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	BEST
Modèle	07000103A
Alimentation électrique	220-240 V, 50 Hz
Nombre de vitesses	4 vitesses (dont 1 intensive)
Type de commande	Poussoirs / électronique selon modèle
Éclairage	Ampoules à incandescence ou halogènes
Minuterie (Timer)	Arrêt différé de 5 minutes
Arrêt automatique	Après 10 heures de fonctionnement sans intervention
Alarme filtre à graisse	Après 30 heures de fonctionnement
Alarme filtre à charbon	Après 120 heures de fonctionnement
Mode de fonctionnement	Aspirant, recyclage ou avec moteur extérieur
Distance minimale au plan de cuisson	650 mm
Type de filtre à graisse	Filtres métalliques lavables
Type de filtre à charbon	Ronds ou panneaux, selon modèle
Matériau	Acier inoxydable
Installation	Fixation murale, nécessite un professionnel
Protection thermique	Thermoprotecteur moteur
Câble d'alimentation	Remplacement par professionnel qualifié

FOIRE AUX QUESTIONS - 07000103A BEST

Quelle est la hauteur minimale d'installation entre la hotte et la plaque de cuisson ?

La distance minimale entre le bord inférieur de la hotte et le plan de cuisson doit être de 650 mm.

Comment nettoyer les filtres à graisse de la hotte ?

Pour nettoyer les filtres à graisse, démontez-les en poussant l'arrêt vers l'intérieur et en tirant vers le bas. Lavez-les avec un détergent neutre au moins tous les deux mois, ou plus souvent si nécessaire.

Quand faut-il remplacer les filtres à charbon ?

Les filtres à charbon doivent être remplacés tous les 6 mois en utilisation normale, ou lorsque l'alarme des filtres clignote après 120 heures de fonctionnement.

Comment utiliser la fonction minuterie (timer) ?

Pour activer le timer, lorsque le moteur fonctionne, appuyez pendant 2 secondes sur la touche de vitesse correspondante (selon modèle). La hotte s'éteindra automatiquement après 5 minutes.

Que faire lorsque l'alarme des filtres s'active ?

Si les touches de vitesse clignotent 30 secondes après l'arrêt du moteur, nettoyez les filtres à graisse (alarme à 30h) ou remplacez les filtres à charbon (alarme à 120h). Pour réinitialiser le compteur, appuyez sur la touche appropriée (selon modèle) pendant que l'alarme est affichée.

Comment remplacer les ampoules de la hotte ?

Pour remplacer les lampes à incandescence, dévissez le plafonnier en exerçant une légère pression sur les deux blocages. Pour les lampes halogènes, ouvrez le couvercle en faisant levier avec un outil. Utilisez des ampoules du même type et ne touchez pas l'ampoule à main nue.

Que faire si le moteur s'arrête soudainement ?

Le moteur est équipé d'un thermoprotecteur sensible à la température. En cas de surchauffe, il coupe automatiquement le moteur pour éviter tout dommage. Laissez refroidir le moteur, puis vérifiez l'installation et les instructions de la notice avant de redémarrer.

Comment passer la hotte en mode recyclage ?

Pour le mode recyclage, utilisez les filtres à charbon (non fournis) et installez un déflecteur (A) dans la partie basse du conduit pour permettre la circulation de l'air dans la pièce.

Puis-je utiliser la hotte sans filtre à charbon en version aspirante ?

Oui, en version aspirante, les vapeurs sont évacuées vers l'extérieur, donc les filtres à charbon ne sont pas nécessaires. Seuls les filtres à graisse sont requis.

Que se passe-t-il en cas de coupure de courant pendant le fonctionnement ?

Si une coupure d'alimentation survient, la hotte se met automatiquement hors circuit et la touche passe en position OFF. Vous devrez remettre le moteur en marche manuellement.

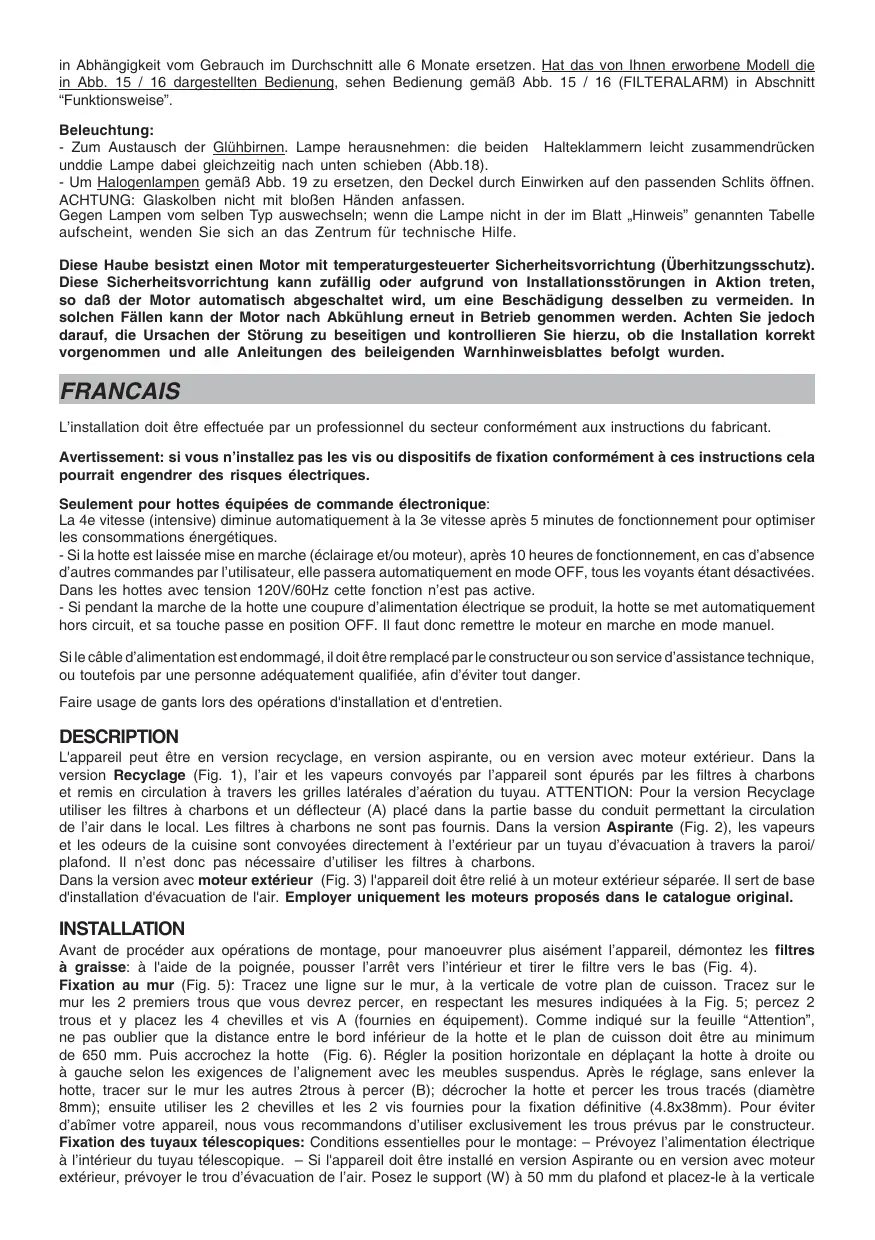

MODE D'EMPLOI 07000103A BEST

L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant.

Avertissement: si vous n'installez pas les vis ou dispositifs de fixation conformément à ces instructions, cela pourrait engendrer des risques électriques.

Seulement pour hottes équipées de commande électronique:

La 4e vitesse (intensive) diminue automatiquement à la 3e vitesse après 5 minutes de fonctionnement pour optimiser les consommations énergétiques.

• Si la hotte est laissée mise en marche (éclairage et/ou moteur), après 10 heures de fonctionnement, en cas d'absence d'autres commandes par l'utilisateur, elle passera automatique en mode OFF, tous les voyants étant désactivées. Dans les hottes avec tension 120V/60Hz cette fonction n'est pas active.
• Si pendant la marche de la hotte une coupure d'alimentation électrique se produit, la hotte se met automatiquement hors circuit, et sa touche passe en position OFF. Il faut donc remettre le moteur en marche en mode manuel.

Si le câble d'alimentation est endommagé, il doit être remplacé par le constructeur ou son service d'assistance technique, ou toutefois par une personne ADFAQUATMENT qualifiée, afin d'éviter tout danger.

Faire usage de gants lors des opérations d'installation et d'entretien.

Description

L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version Recyclage (Fig. 1), l'air et les vapeurs convoyées par l'appareil sont épurées par les filtres à charbons et remises en circulation à travers les grilles latérales d'aération du tuyau. ATTENTION: Pour la version Recyclage utilisez les filtres à charbons et un déflecteur (A) placé dans la partie basse du conduit permettant la circulation de l'air dans le local. Les filtres à charbons ne sont pas fournis. Dans la version Aspirante (Fig. 2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers la paroi/plafond. Il n'est donc pas nécessaire d'utiliser les filtres à charbons.

Dans la version avec moteur extérieur (Fig. 3), l'appareil doit être relié à un moteur extérieur séparé. Il sert de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original.

Installation

Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l'appareil, démontez les filtres à GRAISSE : à l'aide de la poignée, poussez l'arrêt vers l'intérieur et tirez le filtre vers le bas (Fig. 4).

Fixation au mur (Fig. 5): Tracez une ligne sur le mur, à la verticale de votre plan de cisson. Tracez sur le mur les 2 premiers troucs que vous devrez percer, en respectant les mesures indiquées à la Fig. 5; perché 2 troucs et y placez les 4 chevilles et vis A (fournies en équipement). Comme indiqué sur la feuille "Attention", ne pas oublier que la distance entre le bord inférieur de la hotte et le plan de cisson doit être au minimum de 650 mm. Puis accrochez la hotte (Fig. 6). Régler la position horizontale en déplaçant la hotte à droite ou à gauche selon les exigencies de l'alignement avec les meubles suspendus. ÀpRES le réglage, sans enlever la hotte, tracer sur le mur les autres 2trous àPERCER (B); décrocher la hotte etPERcer les troucs tracés(diamètre 8mm); ensuite utiliser les 2 chevilles et les 2 vis fournies pour la fixation définitive (4.8× 38mm). Pour éviter d'abirer votre appareil, nous vous recommandons d'utiliser exclusivement les trouxs prévus par le constructeur.

Fixation des tuyaux télescopiques : Conditions essentielles pour le montage : - Prévoyez l'alimentation électrique à l'intérieur du tuyau télescopique. - Si l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoyez le trou d'évacuation de l'air. Posez le support (W) à 50 mm du plafond et placez-le à la verticale.

de toute hotte en vous aidant des encoches se trouvant au centre du support (Fig. 7) ; à l'aide d'un crayon marquez les 2 trous sur la paroi, puis percez et introduisez les chevilles qui sont fournies en équipement et fixez le support en utilisant les 2 vis (fournies).

Version aspirante et version avec moteur extérieur; raccordez le conduit pour l'évacuation de l'air à la bouche de sortie de l'air de la hotte; utilisez un tuyau souple et bloquez-le sur la bouche de sortie de l'air de la hotte à l'aide d'un collier métallique (le tuyau et le collier ne sont pas fournis).

Seulement pour la version avec moteur extérieur (Fig. 8) : faire la connexion électrique entre le moteur extérieur et la hotte en utilisant la plaque de jonction appropriée ; enlever l'élément A et le couvercle B de la boîte de connexion ; fixer le câble de raccordement du moteur à la plaque de jonction C. Remettre l'élément A et le couvercle B de la boîte de connexion.

Effectuez le branchement électrique de la hotte à l'aide du câble d'alimentation levez le tuyau supérieur jusqu'au plafond et fixez-le au support à l'aide des 2 vis (Fig. 9).

Version recyclage: effectuez le branchement électrique de la hotte à l'aide du cable d'alimentation. Fixez le déflecteur d'air au tuyau inférieur comme indiqué à la Figure 10, en utilisant 2 vis. Prenez les 2 tuyaux ensemble et posez-les

De plus, nous rappelons que, dans la version recyclage, l'utilisation des filtres à charbon est nécessaire ; vérifie s'ils sont installés, dans le cas contraire, montez-les en procédant comme suit, en fonction du modèle en votre possession :

• si la hotte est équipée de filtres à charbon ronds (Fig. 11), accrochez les filtres à charbon avec un mouvement rotatoire, dans le sens des aiguilles d'une montre.
• si la hot étalliques (M) et positionnez le filtre à charbon à l'intérieur du filtre à graisse; ensuite, repositionnez les 2 fixations filtres pour bloquer le filtre à charbon.

Fonctionnement

Selon les modèles, l'appareil est muni des types suivants de commandes:

Commandes de la Fig. 13: Touche A: interrupteur d'éclairage. Touche B: interrupteur ON/OFF moteur 1ère vitesse. Touche C: interrupteur 2ème vitesse. Touche D: interrupteur 3ème vitesse.

Commandes de la Fig. 14: Touche A: Interrupteur allumage éclairage; position 0: éclairage en service; position 1: éclairage éteint. Touche B: Interrupteur moteur; position 0: moteur à l'arrêt; position 1-2-3: moteur en service à la première, seconde et troisième vitesse.

Commandes de la fig. 15:

Touche A: Interrupteur actionnement ON/OFF éclairage.

Touche B: interrupteur actionnement ON/OFF moteur à la vitesse I.

Touche C : interrupteur actionnement ON/OFF moteur à la vitesse II.

Touche D : interrupteur actionnement ON/OFF moteur à la vitesse III.

Touche E: Interrupteur actionnement ON/OFF moteur à la vitesse IV (intensive).

Alarme des filtres:

Après 30 heures de fonctionnement, avec le moteur arrêté, les touches de la vitesse (touches B, C, D et E) sont activées pendant 30 secondes pour signaler qu'il faut nettoyer les filtres àGRAISE. Avant avoir nettoyé les filtres, p a visualisation de l'alarme filtres.

Après 120 heures de fonctionnement, avec le moteur arrêté, les touches de la vitesse (touches B, C, D et E) clignotent pendant 30 secondes pour signaler qu'il faut nettoyer les filtres àGRAISSÉ et remplaçer les filtres à charbon. Pour faire re e clignotement.

Temporisateur : on peut activer le temporisateur (arrêt retardé de 5 minutes) en appuyant pendant 2 secondes sur les touches B, C ou D, lorsque le moteur fonctionne ; la touche de la vitesse sélectionnée commence à clignoter.

Commandes de la fig. 16:

Touche A : interrupteur actionnement ON/OFF moteur à la vitesse I.

Touche B: MOTOEUR/ RESET ALARME FILTRES. Augmente et diminuè la vitesse du moteur. Si l'on appuie sur la touche (environ 2 secondes) pendant l'affichage de l'alarme des filtres (avec le moteur arrêté) on remet à zéro le comptage des heures.

Touche C: TIMER. En appuyant sur la touche pendant le fonctionnement du moteur, on active le TIMER, la hotte s'éteint donc automatiquement après 5 minutes.

Touche D: allume / éteint l'éclairage.

ALARME filtres:

Après 30h de fonctionnement, tous les LED activés; il signale que les filtres àGRAISSE doivent être nettoyés.

Après 120h de fonctionnement, tous les LED clignotent; il signale que les filtres àGRAISSE doivent être nettoyés et les filtres àcharbon remplacés.

Après avoir nettoyé les filtres àGRAISSSE (et/ou remplace les filtres à charbon), appuyer sur la touche B pour faire redémarrer

le comptage des heures pendant la visualisation de l'alarme filtres.

Prêter une attention particulière aux filtres àGRAISSE; pour enlever le filtre: à l'aide de la poignée, pousser l'arrêt vers l'intérieur et tirer le filtre vers le bas. Laver les filtres avec une déterge neutre.

Si le modèle que vous avez acheté a les commandes représentées sur la Figure 13/14: le filtre àGRAISSE doit être nettoyé périodiquement, en fonction de l'utilisation (au moins tous les deux mois). Si le modèle que vous avez acheté a les commandes représentées sur la Figure 15 / 16: voir les Commandes de la Fig. 15 / 16 (ALARME FILTRES) sous le paragraphe "Fonctionnement".

Filtres à charbon: si l'on utilise l'appareil en version recyclage, il faut replacer le filtre à charbon. Pour enlever les filtres à charbon, procédez comme suit, en fonction du modèle en votre possession:

• si la hotte est équipée de filtres à charbon ronds (Fig. 17), enlevez le filtre à charbon avec un mouvement rotatoire, dans le sens contraire des aiguilles d'une montre.
• si la hotte est équipée d'un filtre à charbon à panneau (Fig.12), enlevez le filtre après avoir ôté les deux fixations filtres métalliques M.

Si le modèle que vous avez acheté a les commandes représentées sur la Figure 13/14, vous devrez replacer les filtres à charbon en fonction de l'utilisation, en moyenne tous les 6 mois.

Si le modèle que vous avez acheté a les commandes représentées sur la Figure 15 / 16, voir les Commandes de la Fig. 15 / 16 (ALARME FILTRES) sous le paragraphe "Fonctionnement".

Eclairage:

• Pour remplacer les lampes à incandescence, dévisser le plafonnier : exercer une légère pression sur les 2 blocages et en même temps pousser le plafonnier vers le bas (Fig. 18).
• Pour remplacer les lampes halogènes de la Fig. 19, ouvre le couvercle en faisant levier grâce aux fentes prévues à cet effet. ATTENTION: Ne pas toucher l'ampoule à main nue.

Remplacer par lampes du même type ; si la lampe ne figure pas dans le tableau cité dans la feuille "Attention", il faut contacter le service d'assistance technique.

Le moteur utilisé dans cette hotte est équipé d'un dispositif de sécurité (thermoprotector) sensible à la température. Pour des raisons accidentelles, ou des anomalies d'installation, ce dispositif peut intervenir en arrêtant automatiquement le moteur, de manière à éviter de graves détériorations à l'appareil. Dans ce cas, après avoir laissé refroidir le moteur, il est possible d'actionner de nouveau la hotte. Cependant, il faut d'abord éliminer les causes du dysfonctionnement, contrôler que l'installation est parfaite et que toutes les instructions figurant dans la notice d'avertissements ont bien été respectées.
