MODE D'EMPLOI STELLA 900 ROBLIN

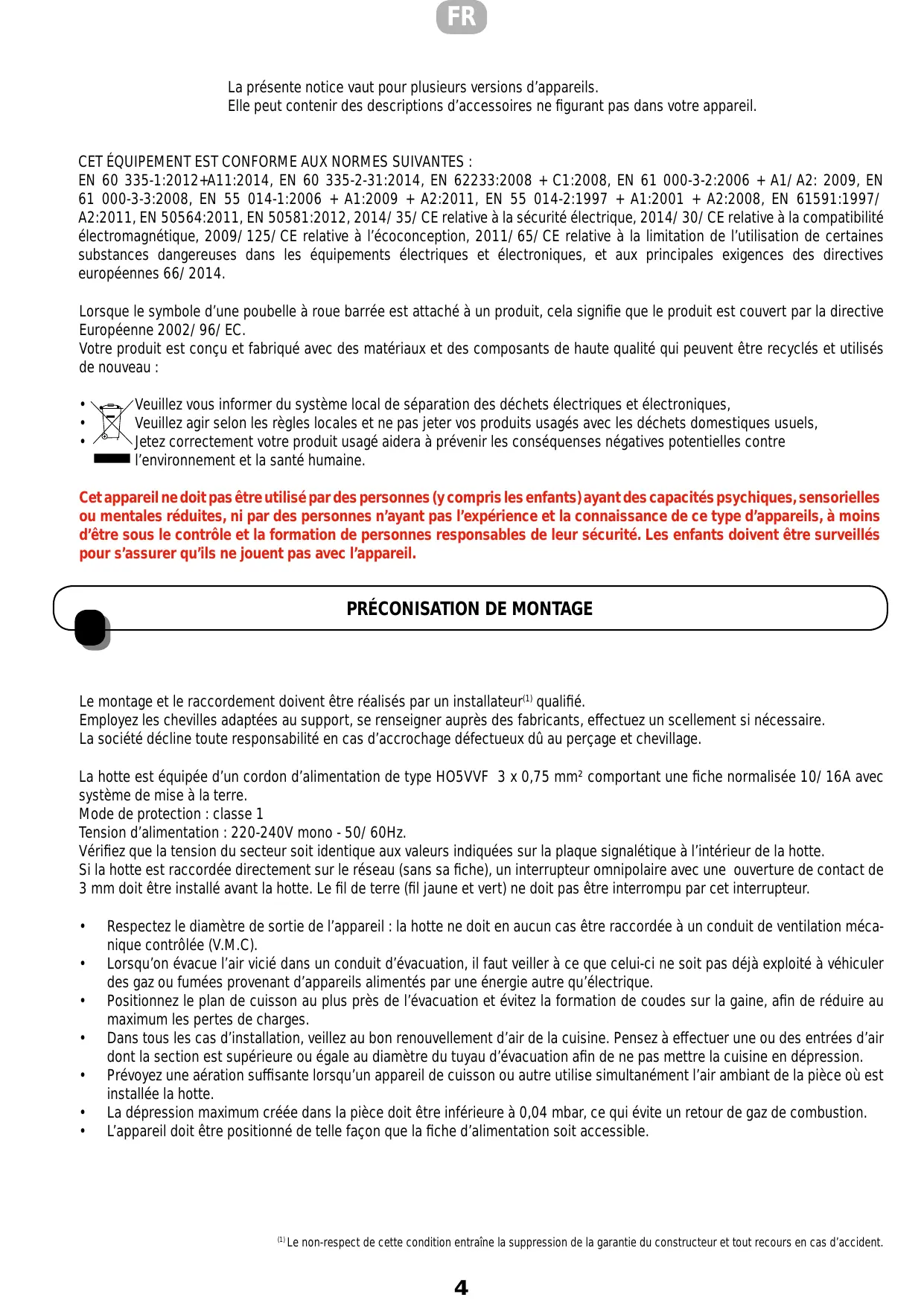

La présente notice vaut pour plusieurs versions d'appareils.
Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.
EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/ A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE relative à la sécurité électrique, 2014/30/CE relative à la compatibilité electromagnétique, 2009/125/CE relative à l'écoconception, 2011/65/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et electroniques, et aux principales exigences des directives européennes 66/2014.
Lorsque le symbole d’une poubelle à roue barrée est attaché à un produit, cela signifie que le produit est couvert par la directive Européenne 2002/96/EC.
Votre produit est conçu et fabriqué avec des matériaux et des composants de haute qualité qui peuvent être recyclés et utilisés de nouveau :
Veuillez vous informer du type de centre de séparation des déchets électriques et électroniques. Veuillez agir selon les règles locales et ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre.
l'environnement et la santé humaine.
Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d’être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.
Preconisation de montage
Le montage et le raccordement doivent être réalisés par un installateur ^(1) qualifié.
Employez les chevilles adaptées au support, se renseigner auprès des fabricants, effectuez un scellement si nécessaire.
La société décline toute responsabilité en cas d'accrochage défectueux du au perçage et chevillage.
La hotte est équipée d'un cordon d'alimentation de type HO5VVF 3× 0,75mm^2 comprenant une fiche normalisée 10/16A avec système de mise à la terre.
Mode de protection : classe I
Tension d'alimentation : 220-240V mono - 50/60Hz.
Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaque signalétique à l'intérieur de la hotte.
Si la hotte est raccordée directement sur le réseau (sans sa fiche), un interrupteur omnipolaire avec une ouverture de contact de
3 mm doit être installé avant la hotte. Le fil de terre (fil jaune et vert) ne doit pas être interrompu par cet interrupteur.
Respectez le diamètre de sortie de l'appareil : la hotte ne doit en aucun cas être raccordée à un conduit de ventilation mécanique contrôlée (V. M. C). Lorsqu'on évacue l'air vicié dans un conduit d'évacuation, il faut veiller à ce que celui-ci ne soit pas déjà exploité à véhiculer des gaz ou fumées provenant d'appareils alimentés par une énergie autre qu'électrique. Positionnez le plan de cuisson au plus près de l'évacuation et évitez la formation de coudes sur la gaine, afin de réduire au maximum les pertes de charges. - Dans tous les cas d'installation, veillez au bon renouvellement d'air de la cuisine. Pensez à effectuer une ou des entrées d'air dont la section est supérieure ou égale au diamètre du tuyau d'évacuation afin de ne pas mettre la cuisine en dépression. - Prévoyez une aération sur santé lorsqu'un appareil de cuisson ou autre utilise simultanément l'air ambiant de la pièce où est installée la hotte. La dépression maximale créée dans la pièce doit être inférieure à 0,04 mbar, ce qui évite un retour de gaz de combustion. L'appareil doit être positionné de telle façon que la fiche d'alimentation soit accessible.
Conseils d'économie d'energie
- Utilisez une vitesse d'aspiration réduite, de préférence ; n'utilisez la vitesse intensive que si nécessaire.
- Une cuisine bien ventilée rend le fonctionnement de la hotte plus efficace.
- Nettoyez les filtres anti-graisses régulièrement afin de maintenir leur efficacité.
- Un filtre saturé n'est pas performant et ne pourrait pas être utilisé longtemps.
NE JAMAIS flamber de METS en dessous de l'appareil
Ne laissez jamais de flammes libres sous la hotte en fonctionnement.
Les fritures nécessitent une surveillance permanente, l'huile surchauffée pouvant s'enflammer.
Les parties accessibles de la hotte peuvent devenir chaudes lorsque celle-ci est utilisée avec des appareils de cuisson.
Pour obtenir une efficacité maximum d'absorption des fumées ou des vapeurs, faites fonctionner la hotte 5 minutes environ avant et après la cuisson des aliments :
Les petites vitesses sont conseillées pour les cuissons à feu doux et pour les sauces, mijotages, etc... Les vitesses intermédiaires sont conseillées pour les cuissons soutenues, grillades et fritures. Les grandes vitesses sont conseillées pour les cuissons à forte émanation de graisses et vapeurs. - La vitesse intensive est conseillée en cas de vapeurs et d’émanations de graisses ponctuelles trop importantes.
Entretien
Évitez le risque d'incendie en nettoyant la hotte selon les préconisations d'entretien :
Mettez la hotte hors tension avant toute opération d'entretien ou d'intervention électrique. Équipez-vous de gants.
Nettoyez régulièrement la carrosserie en utilisant des produits détergents, non abrasifs et une éponge tégument humide. Pour rénover (par intervalle d'un an minimum) les parties extérieures en inox, préférez l'utilisation du produit ref. 112.0172.941 N'utilisez jamais d'éponges ou de chiffons trempés. N'introduisez aucun objet, ni les mains dans l'ouverture servant à l'évacuation de l'air. Nettoyez l'intérieur du corps aspirant 1 fois par an. - Vérifiez tous les 6 mois le bon écoulement de l'air vicié. - Observez les prescriptions réglementaires locales concernant l'évacuation de l'air vicié. - Il est indispensable de procéder à un nettoyage périodique des filtres anti-graisses au lave vaisselle à une température maximale de 50°C, 1 fois par mois ou selon les indications de la commande (voir la page de commande). Laissez sécher les filtres à l'air libre. Ces filtres ont une durée de vie de 10 ans.
Si votre hotte est équipée de filtres anti-odeurs lavables(3), ceux-ci doivent être nettoyés au lave vaisselle à temperature élevée (sans autres ustensiles de cuisine) tous les 2 mois et doivent être séchés par le lave vaisselle ou à l'air libre durant 30 minutes environ. - Une fois lavés et séchés, réactivement les filtres anti-odeurs lavables en les plaçant au four pendant 10 minutes à 100°C maximum. Le nettoyage des filtres anti-odeurs lavables s'accompagne systématiquement du nettoyage des filtres anti-graisses. - Les filtres anti-odeurs à charbon actif(3) nécessitent un remplacement tous les 3 mois au minimum ou plus si la hotte est utilisée plus de 3 heures par jour, ou selon les indications de commande (voir la page de commande). Le remplacement des filtres anti-odeurs à charbon actif s'accompagne systématiquement du nettoyage des filtres anti-graisses.
CLEAN- R
- Les lampes à ultraviolet ont une durée de vie d'environ 6000 heures. Le cycle de vie des filtres clean-air (catalyseurs) suit celui des lampes à ultraviolet. Le remplacement d'une lampe à ultraviolet (tous les 3 ans) s'accompagne systématiquement du remplacement du filtre clean-air associé.
Le remplacement des LED défectueuses doit être exclusivement fait par un professionnel spécialiste agréé.
Disponibilité des pièces détachées
En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pièces détachées indispensables à l'utilisation de ses Produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client. En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.

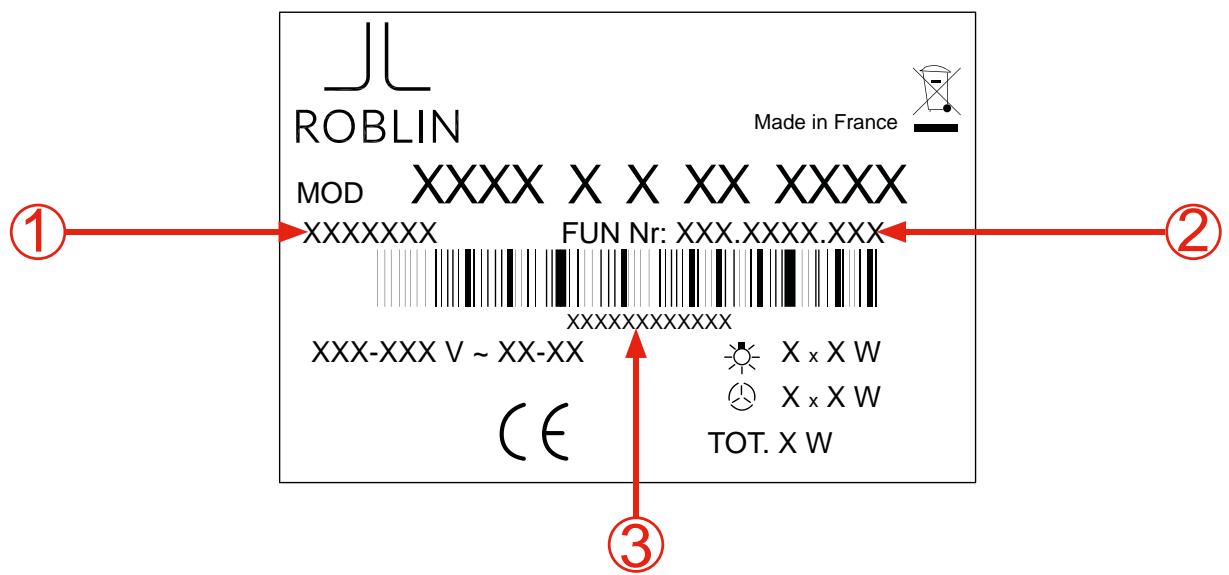

Visualiser l'étiquette signalétique collée sur le corps de la hotte, à l'intérieur, derrière les filtres. Les informations indiquées sur cette étiquette sont nécessaires au pôle assistance S. A. V. pour une prise en charge d'assistance technique.
Pôle assistance S. A. V : 04.88.78.59.93
Reporter et conserver ci-dessous les références repérées
INFORMATIONS À TRANSMETTRE AU SERVICE APRÈS VENTE LE CAS ÉCHEANT.
1 CODE PRODUIT : (2) CODE FUN : 3 N° DE SÉRIE :
Dans le cas ou un composant électrique viendrait à étré endommagé, celui-ci NE POT étré remplacé que par un atelier de réparation reconnu par le fabricant, car des OUTILS speçaux sont nécessaires.
- Débranche complètement l'appareil.
- Exigez toujours l'utilisation de pièces de rechange d'origine (La non observation de cette prescription peut compromettre la sécurité de l'appareil). Lors de la commande des pièces détachées, rappelez le numéro de série de l'appareil (voir sur la page ci-contre) inscrit sur la plaque signalétique située à l'intérieur de la hotte. Seule la facture d'achat de l'appareil fera foi pour l'application de la garantie contractuelle (cette garantie ne couvre pas les consommables comme : les ampoules, les filtres, les LED...).
En application de l'article R 111-3 du Code de la consommation, pour les produits mis sur le marché à compter du 1er mars 2015, ROBLIN garantit la disponibilité des pièces détachées indispensables à l'utilisation de ses produits pendant une durée de 10 ans à compter de l'achat du produit par le consommateur, la facture faisant foi, sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au client. En cas d'anomalie de fonctionnement, prévenez votre installateur qui devra vérifier l'appareil et son raccordement.
La garantie commerciale fournie par la société FRANKE France SAS pour les produits de marque ROBLIN est limitée aux professionnels de la distribution. Elle est applicable à la France continentale, la Corse, et aux DOM-TOM.
La garantie commerciale est une garantie de 2 ans pièces (hors frais de main d'œuvre et déplacement). Elle s'applique à compter de la date de facturation de l'appareil au consommateur sous réserve que celle-ci se situe dans les 12 mois suivants la date de vente par ROBLIN au Client.
Afin de satisfaire le consommateur lors de toute intervention de service après-vente, le Client s'engage à l'orienter vers le service mis en place par ROBLIN afin d'organiser la prise en charge dans les meilleurs délais. Le service après-vente est joignable au numéro suivant : 04 88 78 59 93.
Les éléments à communiquer au service après-vente ROBLIN sont :
Un descriptif de la panne constatée - la référence commerciale du produit ainsi que son numéro de série - la copie de la facture d'achat du consommateur ainsi que ses coordonnées
Cette garantie s'applique à tous les problèmes techniques ou fonctionnels. Sont exclues de la garantie commerciale :
- Les pannes concernant les accessoires ou les pièces consommables (filtres, ampoules),
- Les dommages, pannes et défauts imputables à des causes d'origine extérieure,
- Les dommages dus à la corrosion, à un mauvais branchement ou alimentation,
- Les dommages dus au non-respect des instructions fournies par ROBLIN (installation, montage,...),
- Les pannes résultant de la modification de la construction et des caractéristiques de l'appareil de marque ROBLIN,
- Les pannes et dommages survenant suite à l'utilisation de pièces détachées non conformes à celles fournies d'origine par ROBLIN ou à un défaut d'entretien,
- Les pannes résultant d'un usage professionnel ou commercial des appareils.
1 CÓDIGO DEL PRODUCTO : CÓDIGO FUN : 3 N° DE SERIAL :
| Type de lampe | SPOT led |
| Puisance de fonctionnement en Watt | 1.1 |
| Puisance maximale en Watt | 1.1 |
| Tension de fonctionnement en Volts | 12 |
| Type de connexion | connecteur AMP |
| Dimensions hors tout en mm | diam ext 65 / diam encastrement 50x epaisseur 20 |
| TOUCHE | ACTION | FONCTION | INFORMATIONS |
| ◎ | appui court
Kurzen Druck
Pulse brevamente | étéint le moteur
Motor aussenhalten
pagado del motor | |
| 1 | appui court
Kurzen Druck
Pulse brevamente | démarre le moteur à la première vitesse
Einschalten des Motor auf erster Gesschwindig-keit
arranca el motor a la prima velocidad. | touche allumée fixe
Taste leuchtet
El yunque |
| 2 | appui court
Kurzen Druck
Pulse brevamente | démarre le moteur à la deuxième vitesse
Einschalten des Motors auf zweiter Gesschwin-digkeit.
arranca el motor a la segunda velocidad. | touche allumée fixe
Taste leuchtet
El yunque |
| 3/4 | appui court
Kurzen Druck
Pulse brevamente | démarre le moteur à la troisième vitesse.
Einschalten des Motors auf dritter.
démarre el motor a la tercera velocidad. | touche allumée fixe.
Taste leuchtet.
tecla en firme. |
| appui long: 2 se-condes
Verlängerter Druck 2
Sekunden
pulsación larga 2
segundos | Démarre la quatrième vitesse avec une tempori-sation de 10 minutes, après lesquels le moteur retourne à la vitesse précessément program-mée.
désactive la fonction
Geschwindigkeit mit einer Verzögerung von 10 Minuten, nach denen der Motor schaltet auf die zuvor eingestellte Geschwindigkeit.
Funktion wird desaktiviert
Inicia cuarta marcha con un retraso de 10 Minutes, après de lo qual el motor volve a la velocidad establecida previamente desactiva la tecla de funciona | Fonction indiquée pour faire face aux pointes d'émissions de fumées de cuisson.
touche clignotante
Dieser Funktion wird benutzt wenn sich starker Rauch oder Gerüche entwickeln.
Taste blinkt
Función indicada para hacer fremte a picos de las emisiones de humos de coccción. intermitente |
| ◎ | appui court
Kurzen Druck
Pulse brevamente | active ou déselective l'éclairage
schaltet Beleuchtung
alterna iluminación | touche allumée fixe (activation)
Taste leuchtet (Licht eingeschal-tet)
tecla fija encendida (activación) |
| TOUCHE | ACTION | FONCTION | INFORMATIONS |
| Short press
pressione breve
Kort indrukken | turned off the engine
off del motore
start de motor op de eerste snelheid. | |
| 1 | Short press
pressione breve
Kort indrukken | starts the motor at the first speed
avvia il motore alla prima velocità
starts the motor at the first speed. | key lights
Sull'incudine
On aambeeld |
| 2 | Short press
pressione breve
Kort indrukken | starts the motor at the second speed.
avvia il motore alla seconda velocità.
start de motor op de tweede snelheid | key lights
Sull'incudine
On aambeeld |
| 3i | Short press
pressione breve
Kort indrukken | starts the motor in third speed.
démarre il motore alla terza marcia.
démarre de motorkaar de derde versnelling. | key lights fixed.
Key fisso.
toets op stabel. |
| Press 2 seconds | Starts quetrième speed with a delay of 10 minutes, after which the engine returns to the previously set speed. desables the function
Inizia quarta marcia con un ritardo di 10 minuti, dopo di che il motore ritorna alla velocità impostata in precedenza. disattiva il tasto funzione
Begint vierde versnelling met een vertraging van 10 minuten, waarna de motor weir op de eerder ingestelde snelheid de functie | Function indicated to cope with peaks of cooking fume emissions. key flashing
Funzioneindicato per far fronte a picchi di emissioni di fumi di cottura. lampeggiante
Functie aangegeven om te gaan metkieken van koken rookuitstoot. botón parpadeante |
| premere a lungo 2 secondi |
| lang indrukken 2 se-conden |
| Short press
pressione breve
Kort indrukken | enable or disable lighting
commuta illuminazione
schakelt de verlichting | key lights fixed
tasto fisso accesso (attivazione)
lit vaste toets (activering) |
Aide au diagnostic
Veuillez respecter les préconisations précédemment citées dans les paragraphes ENTRETIEN et GARANTIE ET SERVICE APRÈS-VENTE.
| Etape 1 | Etape 2 |
| Problèmes | Déctails et/ou condi-tions des problèmes | Opérations de contrôle | Action à mener si "I'Etape 1" n'a pas permis de solutionner le problème ou si elle nécessite une opération de maintenance supplémentaire. |
| La hotte ne fonctionne pas. | Aucune fonction ne répond (aspiration, éclairage....). | 1. Vérifiez votre tableau électrique général.2. Vérifiez le branchement du cordon d'alimentation de la hotte et sa connexion au réseau électrique domestique. | Si vous constazez un défaut d'alimentation électrique (1 ou 2) faites intervenir un électrique.Si tout est correct et que le problème persisté, faites intervenir un réparateur spécialisé. |
| La hotte ne répond pas à la télékommande. | | 1. Vérifiez le bon positionnement des piles dans le boitier de télékommande.2. Vérifiez l'état de charge des piles de la télékommande.3. La distance entre la hotte est la télékommande est trop longue ou la direction (angle) de la télékommande angle vers la hotte n'est pas bonne.4. Le récepteur est désactivé. | 5. Repositionnez les piles.6. Changez les piles (2piles LR03 1,5 Volts) de la télékommande.7. Modifiez la position de la télékommande.8. Suivre la procédure activation de la télékommande.9. Si tout est correct et que le problème persisté, faites intervenir un réparateur spécialisé. |
| Bruits, vibrations, probleme d'aspiration. | Version recyclage. | 1. Vérifiez l'état de vos filtres (anti-odeurs).2. Vérifiez le positionnement et la fixation du filtre anti-odeurs.3. Vérifiez l'état de filtres anti-graisses. | 4. Nettoyez ou changez les filtres anti-odeurs.5. Replacez les filtres anti-odeurs.6. Nettoyez vos filtres anti-graisses.Si tout est correct et que le problème persisté, faites intervenir un réparateur spécialisé. |
| Version évacuation extérieure aspiration faible malgré un bon régime moteur. | 1. Vérifiez l'état de filtres anti-graisses.2. Vérifiez l'installation de la hotte (hotte et conduit d'évacuation, clapet, longueur de tuyau, nombres de coudes, diamètre tuyau). | 3. Nettoyez vos filtres anti-graisses.Si vous constazez un défaut d'installation ou de montage : faites intervenir libre revendeur/peur.Si tout est correct et que le problème persisté, faites intervenir un réparateur spécialisé. |
| L'éclairage défaillant. | | Vérifiez l'état des sources lumineuses. | Changez les lampes défectueuses.Pour des LED faites intervenir un réparateur spécialisé. |
