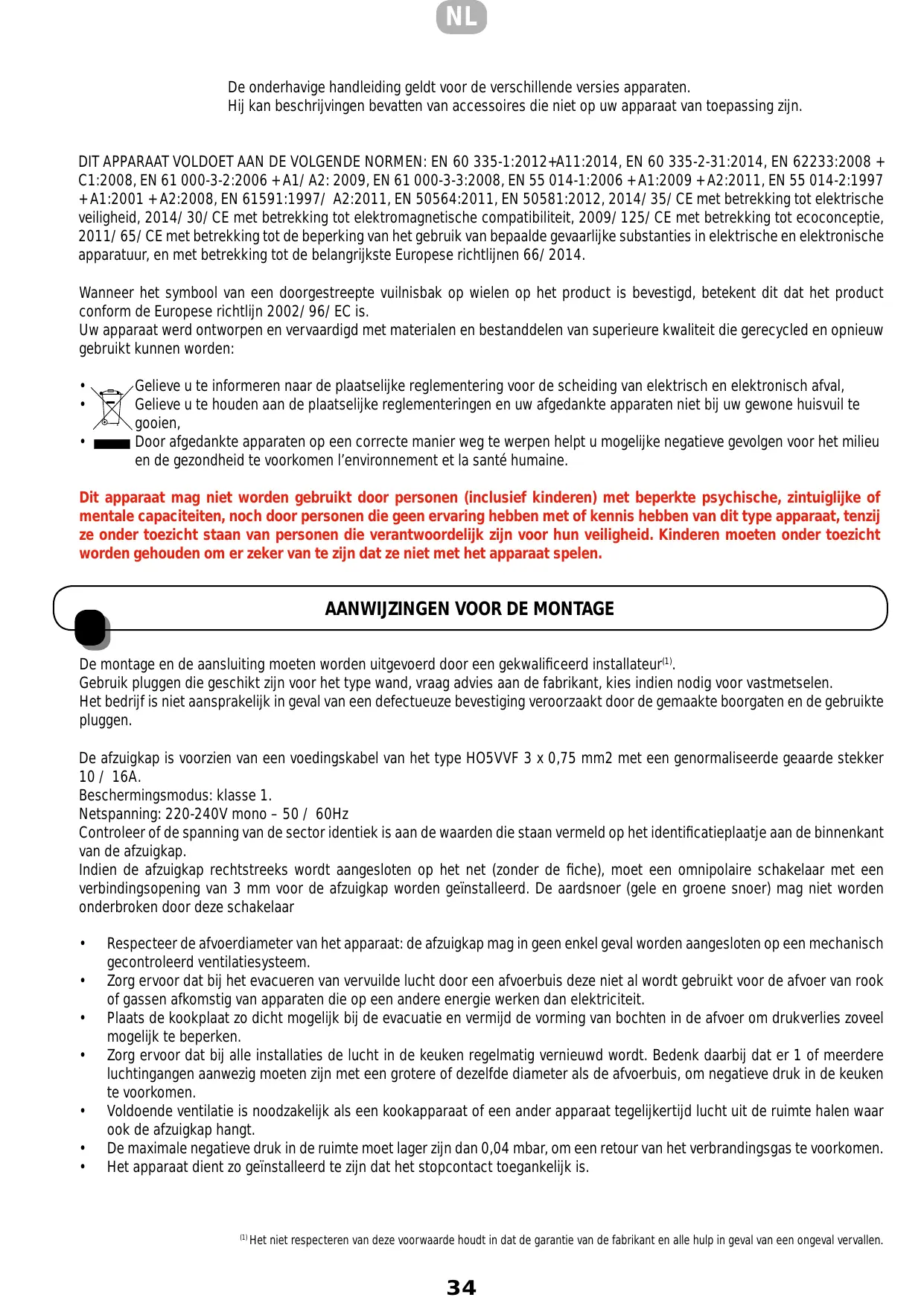

GEBRUIKSAANWIJZING STELLA 900 ROBLIN
De onderhavige handleiding geldt voor de verschillende versies apparaten.
Hij kan beschrijvingen bevatten van accessoires die Niet op uw apparaat van toepassing zich.
DIT APPARAAT VOLDOET AAN DE VOLGENDE NORMEN: EN 60 335-1:2012+A11:2014, EN 60 335-2-31:2014, EN 62233:2008 + C1:2008, EN 61 000-3-2:2006 + A1/A2: 2009, EN 61 000-3-3:2008, EN 55 014-1:2006 + A1:2009 + A2:2011, EN 55 014-2:1997 + A1:2001 + A2:2008, EN 61591:1997/ A2:2011, EN 50564:2011, EN 50581:2012, 2014/35/CE met betrekking tot elektrische verilgheid, 2014/30/CE met betrekking tot elektromagnetische compatibilititeit, 2009/125/CE met betrekking tot ecoconceptie, 2011/65/CE met betrekking tot de beperking van het gebruik van bepaalde gevaarlijke substanties in elektrische en elektronische apparatuur, en met betrekking tot de belangrijkste Europese richtlijnen 66/2014.
Wanner het symbool van een doorgestreepte vuilnisbak op wielen op het product is bevestigd, betekent dit dat het product conform de Europese richtlijn 2002/96/EC is.
Uw apparaat werd ontworpen en vervaardigd met materialen en bestanddelen van superieure kwaliteit die gerecycled en opnieuw gebrukt+kunnen worden:
Gelieve u te informeren aan deplaatselijke reglementering voor de scheiding van elektrisch en elektronisch afval, Gelieve u te houden aan de plaatselijke reglementeringen en uw afgedankte apparaten Niet bij uw gewone huisvuil te gooien,
- Door afgedankte apparaten op een correcte manier weg te werpen helpt u möglichke negatieve gevolgen voor het milieu en de gezondheid te voorkomen I'environnement et la santé humaine.
Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met beperkte psychische, zintuiglijke of mentale capaciteiten, noch door Personen die geen ervaring hebben met of kennis hebben van dit type apparaat, tenzij ze onder toezicht staan van Personen die verantwoordelijk zijn voor hun veiligheid. Kinderen要去en onder toezicht worden gehonden om er zeker van teল met het apparaat spelen.
AANWIJZINGEN VOOR DE MONTAGE
De montage en de aansluiting moeten worden uitgevoerd door een gekwalificeerd installateur(1).
Gebruik pluggen die geschikt zijn voor het type wand, vraag advies aan de fabrikant, kies indien nodig voor vastmetselen.
Het bedrijf is Niet aansprakelijk in geval van een defectueuze bevestiging veroorzaakt door de gemaaakte boorgaten en de gebruekte pluggen.

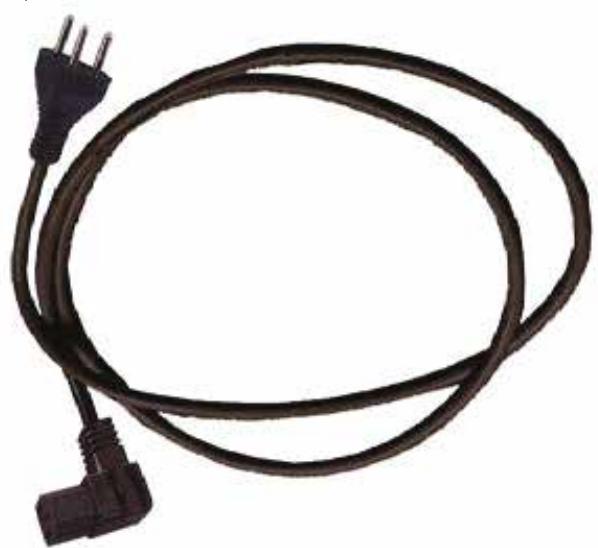

De afzuigkap is voorzien van een voedingskabel van het type HO5VVF 3 x 0,75 mm2 met een genormaliseerde geaarde stekker 10 / 16
Controller of de spanning van de sector identiek is aan de waarden die staan vermeld op het identificatieplaatje aan de binnenkant van de afzugkap.
Indien de afzuigkap rechtstreeks worden aangesloten op het net (zonder de fiche),要去 een omnipolaire schakelaar met een verbindingsopening van 3mm voor de afzuigkap worden geinstalleerd. De aardsnoer (gele en groene snoer) mag Niet worden onderbroken door deze schakelaar

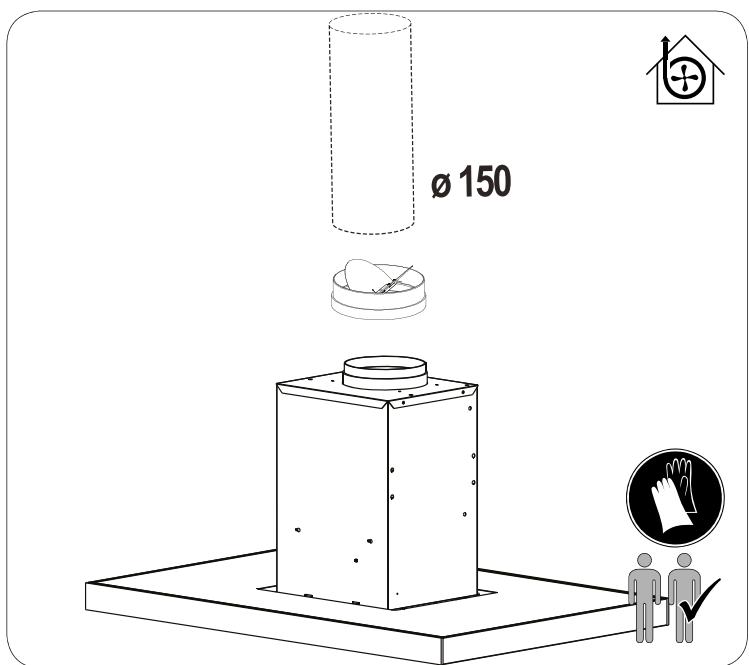

Respecteer de afvoerdiameter van het apparaat: de afzugkap mag in geen enkel geval worden aangesloten op een mechanisch gecontroleerd ventilationsystem.
Zorg ervoor dat bij het evacueren van verruilde lucht door een afvoerbuis deze Niet al worden gebruikt voor de afvoer van rook of gassen afkomstig van apparaten die op een andere energia werken dan elektricitieit.
- Plaats de kookplaat zo zich möglichk bij de evacuatie en vermijd de vorming van bochten in de afvoer om drukverlies zoveel möglichk te beperken.
Zorg ervoor dat bij alle installaties de lucht in de keuken regelmatig vernieuwd worden. Bedenk waar bij dat er 1 of Meerdere luchtingangen aanwezig要去en zich met een grotere of bezelfde diameter als de afvoerbuis, om negatieve druk in de keuken te voorkomen.
Voldoende ventilatie is noodzakelijk als een kookapparaat of een ander apparaat tegelijkertijd lucht uit de ruimte halen waar ook de afzuigkap hangt.
- De maximale negatieve druk in de ruimte moet lager zichn dan 0,04 mbar, om een retour van het verbrandingsgas te voorkomen.
- Het apparaat dient zo geinstalleerd te zijn dat het stopcontact toegankelijk is.
AANWIZINGEN VOOR ENERGIEBESPARING
- Gebruik bij voorkeur een beperkte afzuigsnelheid ; Gebruik de intensieve snelheid alleen indien nodig.
- Een goed geventileerde keuken zorgt voor een e cientsere werkking van de afzigkap.
- Maak voor een e cientsweerking de anti-vetfilters regelmatig schoon.
- Een vuile filter functioneert Niet goed en gaat Niet lang mee.
GEBRUKSAANWIJZINGEN
FLAMBEER NOOIT EEN GERECHT ONDER DE AFZUIGKAP
Laat geen vrije vlammen onder een in werkungzfjnde afzigkap.
Frituurpannen dieren altijd onder toezicht gezhden te worden, aangezien oververhit vet kan leiden tot brand.
De toegankelijke onderdelen van de afzuigkap hunnen warm worden tijdens het gebruik van kookapparatuur
Om een optimale afzuiging van de rook of dampen te realiseren, dient u de afzuiqkap ongeveer 5 Minutes voor het koken in te schakelen en enige tijd aan te latent na het koken:
lage snelheden worden aanbevolen voor koken op een laag vuur, sauzen, suddergerechten, enz...
- middelmatige snelheden worden aanbevolen voor koken op hoog vuur, grillen en frituren.
- hoge snelheden worden aanbevolen voor koken met große vetuitwasemingen en dampen.
de intensieve snugelheid worden aanbevolen bij te hoge dampen en vetuitwasemingen.
Voorkom brandgevaar door de afzuigkap volgens de onderhoudsaanwijzingen te reinigen :
Schakel de stroomtoevoer algid uit voor onderhouds- of elektrische werkzaamheden . Draag handschoenen.
Reinig de behuizing regelmatig met Niet schurende, zachte reinigingsmiddelen en eenlicht vochtige spons.
- Gebruik voor het renoveren (met een tussenpoos van minstens eenaar) van de roestvrij stalen buitenste delen bij voorkeur het product ref. 112.0172.941
- Gebruik nooit sponzen of doornatte doeken.
- Introduceer geen enkel voorwerp, noch de handen in de opening voor de luchtevacuatie.
Reinig de binnenkant van de afzuiger 1 keer peraar.
- Controller elke 6 maanden de goede afvoer van de verruilde lucht.
- Raadpleeg deplaatselijk reglementering betreende evacuation van verruilde lucht.

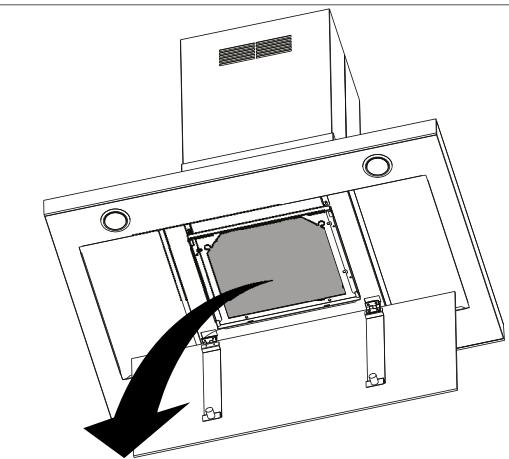

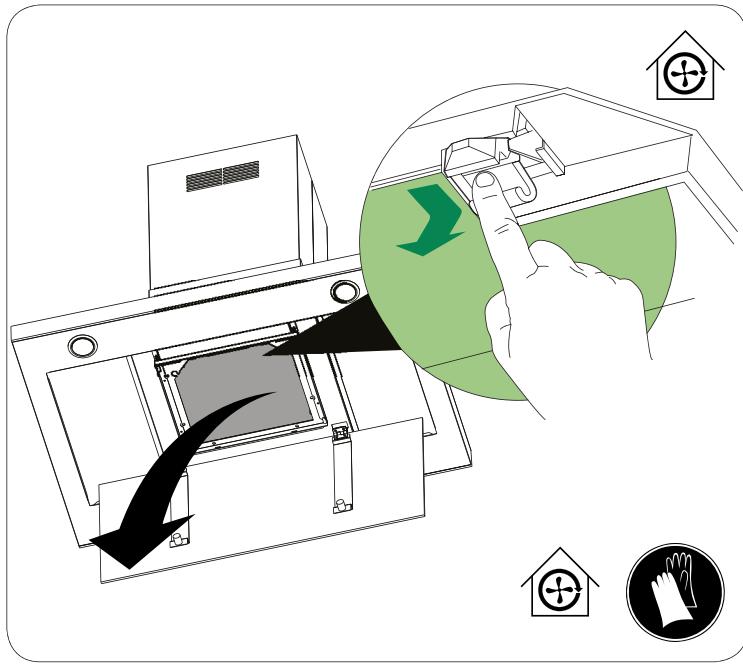

- De anti-vetfilters要去 regelmatig worden gereinigd in de afwasmachine op een maximale temperatuur van 50^, 1 koer per maand of volgens de aanwijzingen van de bediening (zie pagina over de bediening). De filters aan de open lucht latent drogen. Deze filters hebben een levensduur van 10aar
- Wanner uw afzuigkap is uitgerust met afwasbare anti-geurfilters ^(3) dan要去 u deze filters om de 2 maanden reinigen in de afwasmachine op een hove temperatuur (zonder ander keukengerei) en verrolgens door de afwasmachine of aan de open lucht lately drogen gedurende ongeveer 30 minutes.
Heractiveer de schone en droge anti-geurfilters door ze gedurende 10 minuten in een oven op maximaal 100^ te leggen. De reingiging van de anti-geurfilters gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters.
- De anti-geurfilters met actieve steenkool ^(3) 要去 minstens om de 3 maanden worden verwangen of zelfs vaker indien de af-zuigkap langer dan 3 eer per dag worden gezruikt. Of volgens de aanwijzingen van de bediening (zie paging over de bediening). De verranging van de anti-geurfilters met actieve steenkool gebeurt systematisch op hetzelfde moment als de reiniging van de anti-vetfilters
CLEAN- R
- Ultraviolet lampen haben een levensduur van ongeveer 6000 uur. De levenscyclus van de clean-air filters (katalysatoren) volgt die van de ultraviolet lampen.
- De verwanging van een ultraviolet lamp (om de 3aar) gebeurt systematisch op hetzelfde moment als de verwanging van de bijbehorende clean-air filter.

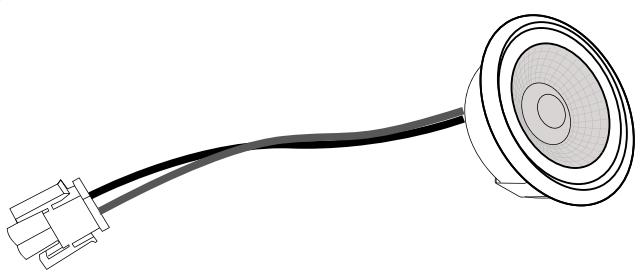

- De verwanging van de defecte LED mag alleen worden uitgevoerd door een erkende ervaren specialist.
BESCHIKBAARHEID VAN RESERVEONDERDELEN
Op grond van articlel R 111-3 van de consumentenwetgeving garandeert ROBLIN voor producten die met ingan van 1 maart 2015 op de markt worden gebracht de beschikbaarheid van reserveonderdelen die essentieel waar het gebruik van haar producten gedurende eenperiode van 10aar.jaar vanaf de aankoop van het product door de consument,waarbij de factuur authentiek is, mits deze binnen 12 maanden na de datum van verkoop door ROBLIN aan de klant is.Informeer uw installateur in geval van een storing, die het apparaat en de verbinding moet controleren.

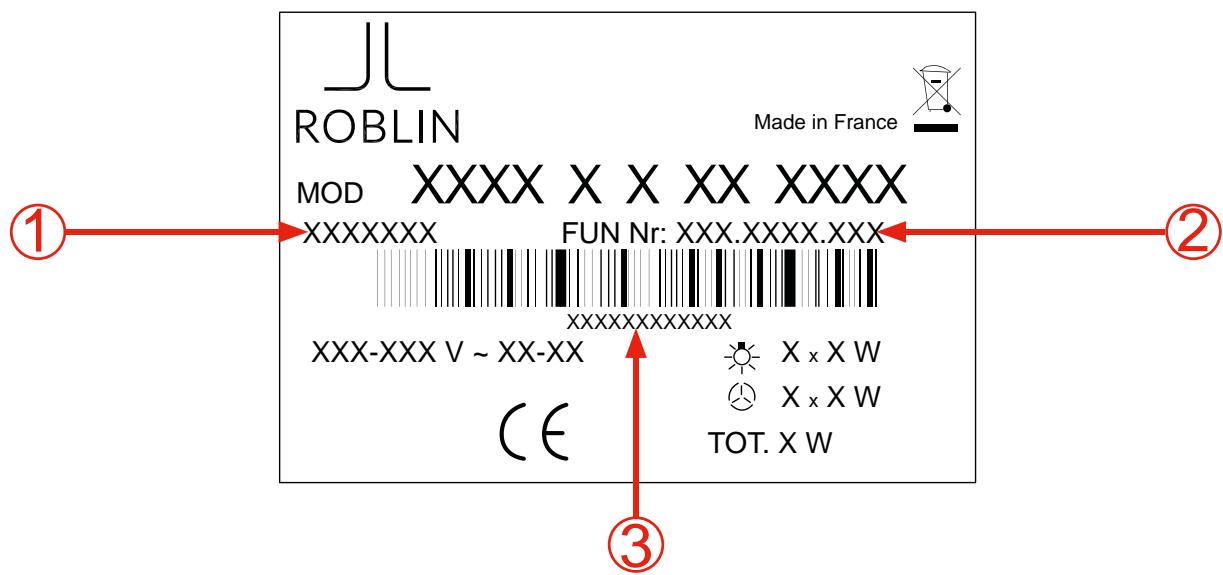

Visualiser het identificatieplaatje dat op de behuizing van de afzuigkap is geplakt, aan de binnenkant,chter de filters. De gegevens op dit plaatje zijnoodzakelijk voor de onderhoudsdienst van de klantenservice voor technische assistentie.
Onderhoudsdienst Klantenservice: + 33 4.88.78.59.93
Vermeld hier en bewaar de volgende gegevens
GEGEVENS DIE INDIEN NDIG MOETTEN WORDEN DOORGEGEVEN AAN DE KLANTENSERVICE.
PRODUCTCODE :
FUN NUMMER :
SERIENUMMER :
WANNEER EEN ELEKTRISCH ONDERDEEL BESCHADIGD RAAKT, MAG DIT ALLEEN WORDEN VERVANGEN DOOR EEN DOOR DE FABRIKANT ERKEND REPARATIEATELIER, AANGEZIEN SPECIALAAL GEREEDSCHAP IS VEREIST
In geval van functiestoornissen dient u uw installateur te raadplegen. Hij moet het apparaat en de aansluitingen controeren.
Schakel de stroomtoevoer vollediguit.
Eis altijd het gebruik van originele verrangonderdelen (het Niet respecteren van deze aanwijzing kan schade berokkenen aan deeiligheid van het apparaat).
- Bij de bestelling van onderdelen dient u het serienummer van het apparaat te vermelden (zie volgende paginga). Dit nummer bevindt zich op het identificatieplaatje aan de binnenkant van de afzigkap.
- Alleen de aankoopfactuur van het apparaat geeftrecht op de toepassing van de contractuele garantie (onder deze garantie vallen in geen geval producten zoals: verlichting, filters, LED...).
Op grond van articlel R 111-3 van de consumentenwetgeving garandeert ROBLIN voor producten die met ingang van 1 maart 2015 op de markt worden gebracht de beschikbaarheid van reserveonderdelen die essentieel zijn voor het gebruik van haar producten gedurende eenperiode van 10aar.jaar vanaf de aankoop van het product door de consument, waar bij de factuur authentiek is, mits deze binnen 12 maanden na de datum van verkoop door ROBLIN aan de klant is.Informeer uw installateur in geval van een storing, die het apparaat en de verbinding moet controleren.
De handelsgarantie die door FRANKE France SAS wordt verleend voor producten van het merk ROBLIN is beperkt tot detailhandelaren. Het is van toepassing op continentaal Frankrijk, Corsica en DOM TOM.
De handelsgarantie is een garantie van 2aar onderdelen (exclusief arbeitskosten en verplaatsing). Het is van toepassing vanaf de datum van facturering van het apparaat aan de consument, op voorwaarde dat het binnen 12 maanden na de datum van verkoop door ROBLIN aan de klant is.
Om de klant tevreden te stellenijdens een diest na verkoop, verbindt de klant zich ertoe hem te verwijzen aan de diest die ROBLIN heeft opgezet om de zorg zo snel möglich te organiseren. De klantenservice is bereikbaar op het volgende nummer: 04 88 78 59 93.
De elementen om met de ROBLIN-klantenservice te communiceren zijn:
- Een beschrijving van de waargenomen storing
- de commerciele referentie van het product, evenals het serienummer
- de kopie van de factuur van de consument en+zijn contactgegevens
Deze garantie is van toepassing op alle technische of fonctionele problemen. Zijn uitgesloten van de commerciele garantie:
- Storingen met betrekking tot accessoires of verbruiksartikelen (filters, gloeilampen ...),
Schade, storingen en defecten door oorzaken van externe oorsprong,
Schade door corrosie, slechte aansluiting of voeding,
Schade als gevolg van Niet-naleving van de instructies van ROBLIN (installatie, montage, ...),
- Fouten als gevolg van de wijziging van de constructie en kenmerken van het ROBLIN-merkapparaat,
- Storingen en schade die het gevolg+zijn van het gebruik van reserveonderdelen die Niet conform+zijn met die welke door ROBLIN bij de bron+zijn geleverd of een gebrek aan onderhoud,
- Storingen als gevolg van professioneel of commercieel gebruik van de apparaten.

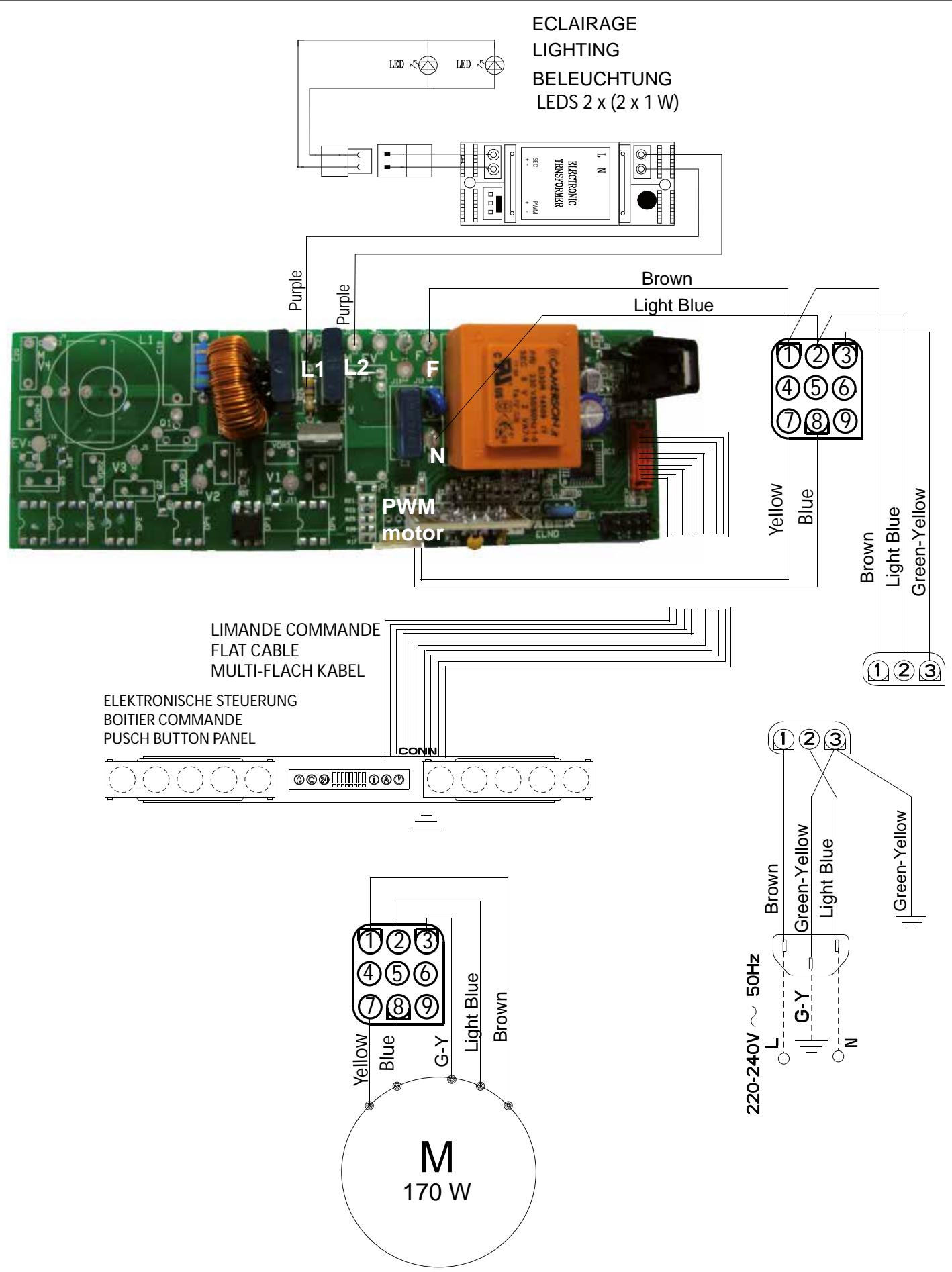

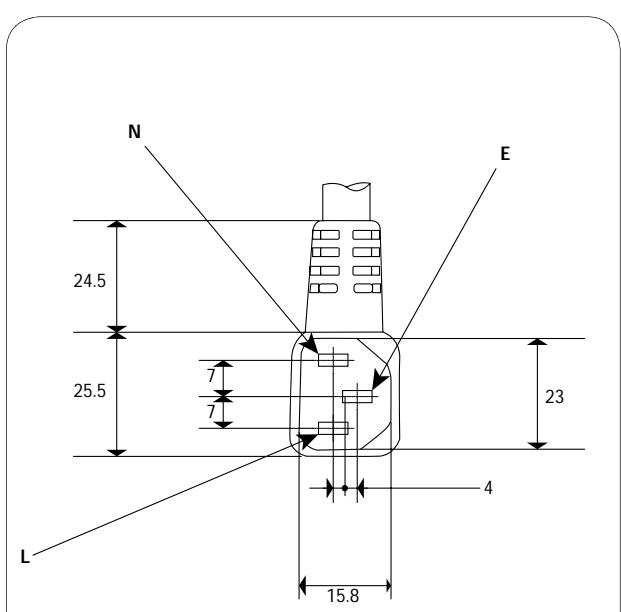

Fiche de sécurité class 1, 250V~ 10A - 2 poles + terre
Spira di sicurezza classe 1, 250V~ 10A - 2 poli + terra

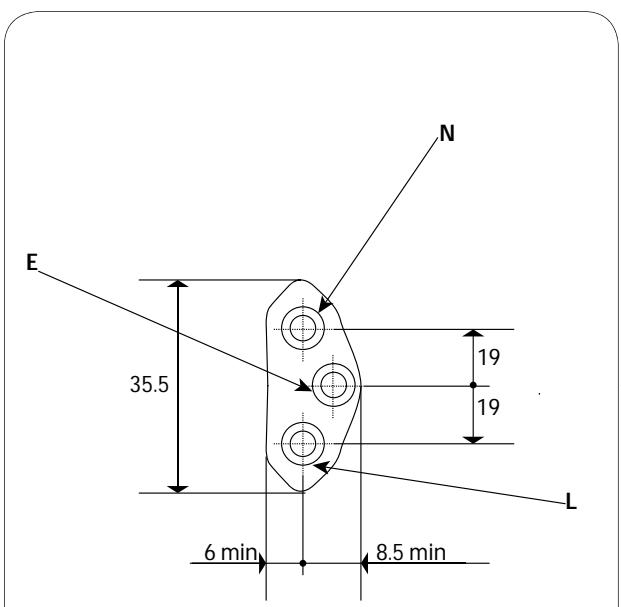

Sicheheit-Stecker - Schutzklasse 1, 250V~ 10A
Zweipolig mit Schutzkontakt (Erde)
SEV 1011, SN416534-2, CH-Typ 12
A: azur, azur, azur blau / BK: black, noir, schwarz / B: blue, bleu, blau / Br: brown, brun, braun / G-Y: green-yellow, vert-jaune, grün-gelb / Gr: grey, gris, grau / LB: light blue, bleu clair, hell blau / P: pink, rose, rosa / V: purple, mauve, malver farbig / R: red, rouge, rot / W: white, blanc, weiss / W-P: white-pink, blanc-rose, weiss-rosa / Y: yellow, jaune, gelb
133.0265.830

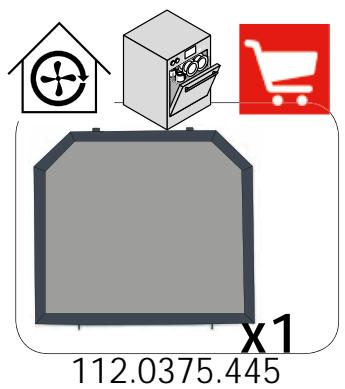

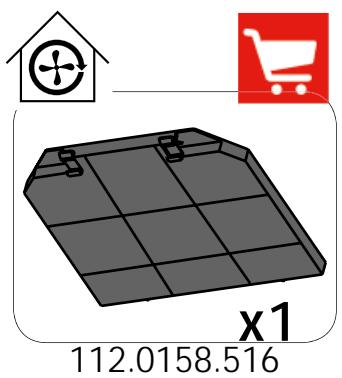

112.0158.516 ou/or 112.0375.445
Respecteer de aanwijzingen die staan vermeld in de paragraven ONDERHOUD en GARANTIE EN KLANTENSERVICE.
| Etappe 1 | Etappe 2 |
| Problemen | Details en/of oms- tandigheden van de problemen | Uit te voeren controles | Uitvoeren zichs indien "Etappe 1" Niet heeft geleid tot het vinden van een oplossing of indien een aan-vullend onderhoud nodig is |
| De afzuigkap werkt nicht. | Geen enkele functie reageert (afzuiging, verlichting...). | 1. Controlleruw elektriciteitsnet.2. Controller de aansluiting van de voodingskabel van de afzuigkap en de verbinding met het elektr- citeitsnet. | · Raadpleeg een elektricien wanner u een storing constateert in de elektrische voeding (1 of 2).· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt. |
| De afzuigkap reageert nicht op de afstandbe-diening. | | 1. Controller de de batterijen goed in de afstandbe-diening zijn geinstalleerd.2. Controller de staat van de batterijen van de af-sandbediening.3. De afstand:tussen de afzuigkap en de afstandbe-diening is te groot of de richting (hoek) van de af-sandbediening maar de afzuigkap is Niet goed.4. De receptor is gedesactiveerd. | 5. Installer de batterijen opnieuw.6. Verander de batterijen (2 batterijen LR03 1,5V) van de afstandbediening.7. Verander de richting van de afstandbediening.8. Afstandbediening volgen.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt. |
| Lawaai, trillingen, afzuigproblemen. | Versie recirculatie. | 1. Controller de staat van uw filters (anti-geur).2. Controller de positie en de bevestiging van de an-ti-geurfilters.3. Controller de staat van de anti-vetfilters. | 4. Reinig of vernieuw de anti-geurfilters.5. Vervang de anti-geurfilters.6. Reinig uw anti-vetfilters.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt. |
| Versie evacuatie waar buiten, zwakke afzui-ging ondanks goed werkende motor. | 1. Controller de staat van uw anti-vetfilters.2. Controller de installation van de afzuigkap (afzui-gkap en afvoer, klep, lengte van de buis, aantal bochten, diameter van de buis). | 3. Reinig uw anti-vetfilters.· Raadpleeg uw verkoper/installateur als u een defect constateert in de installatione of montage.· Raadpleeg een gespecialiseerd monteur wanner alles in orde is en het probleem aan-houdt. |

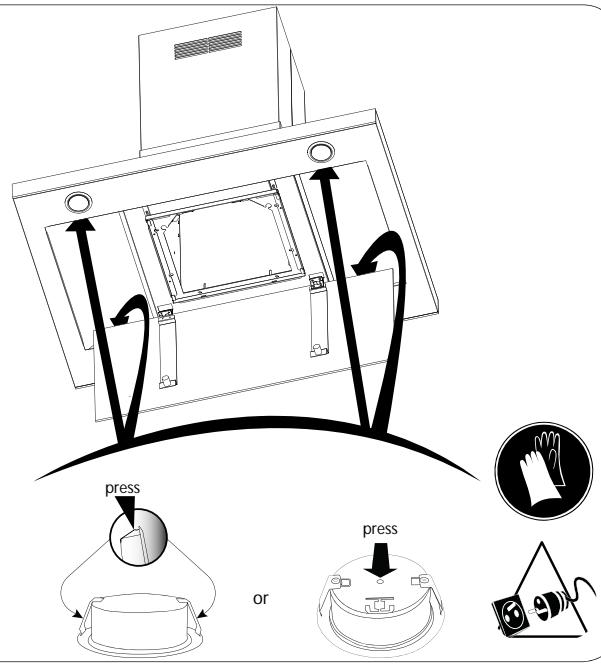

| De verlichting werkt nicht. | | · Controller de staat van de lampjes. | · Vervang defecte lampen.· Raadpleeg een gespecialiseerd monteur in geval van LED verlichting. |

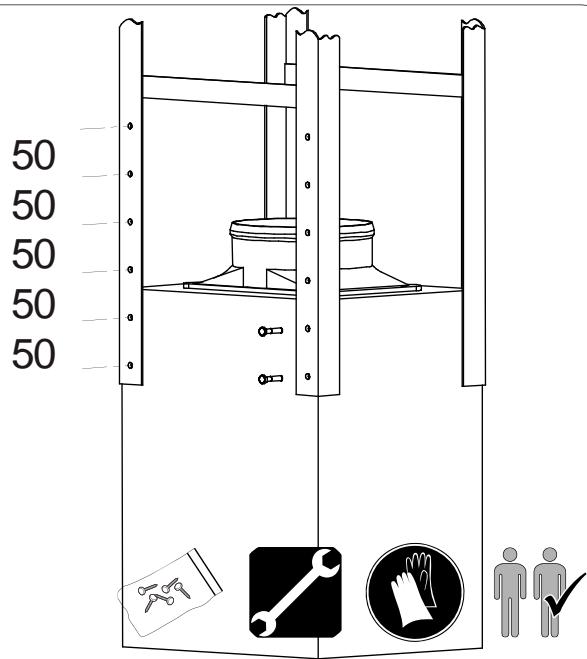

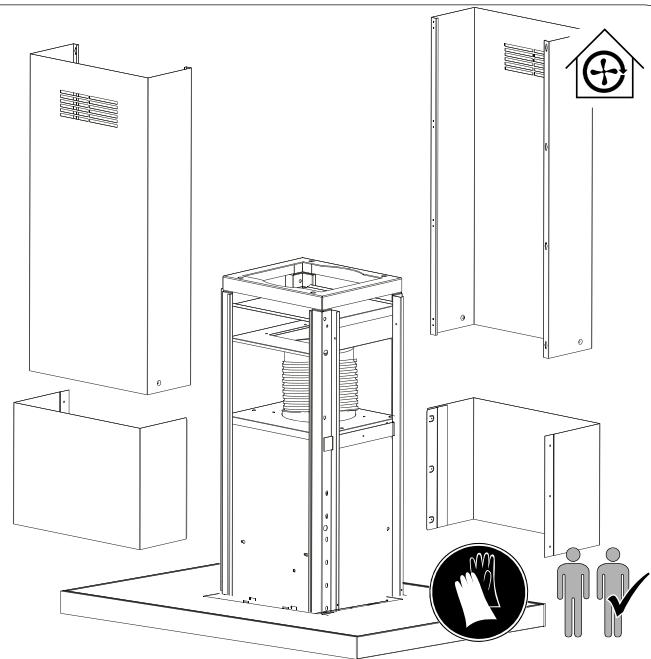

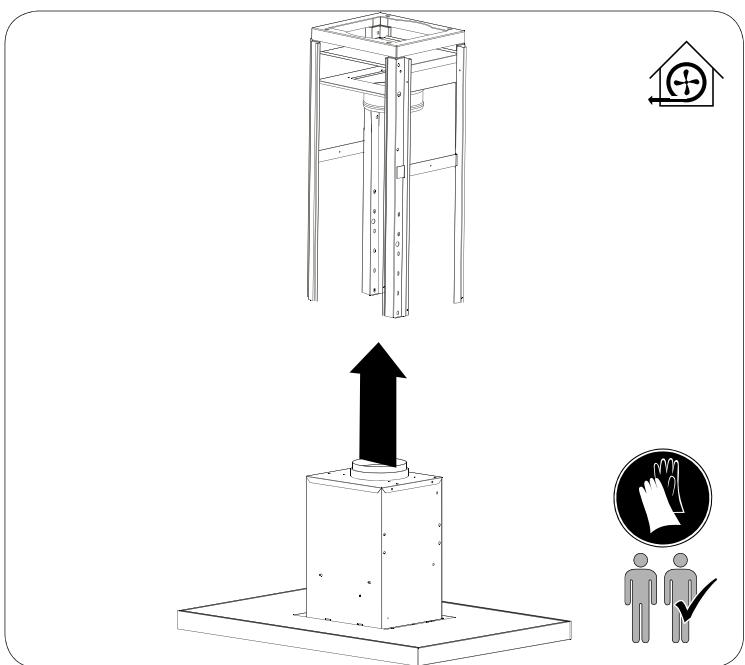

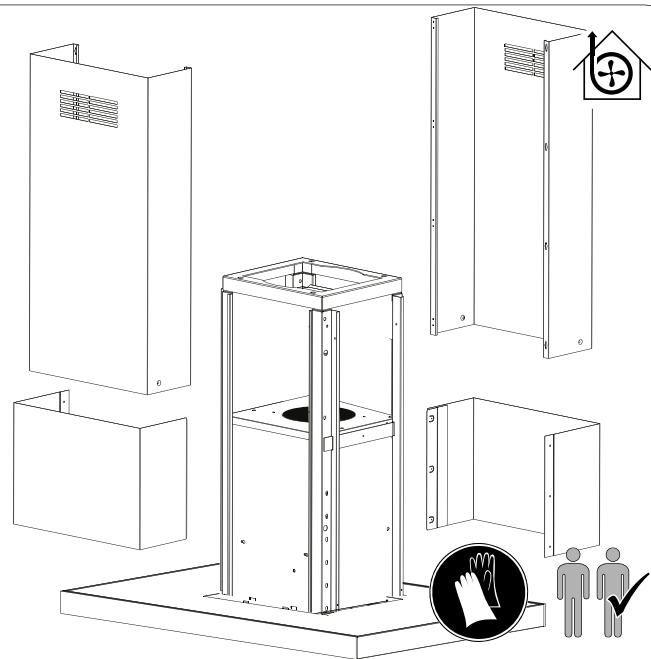

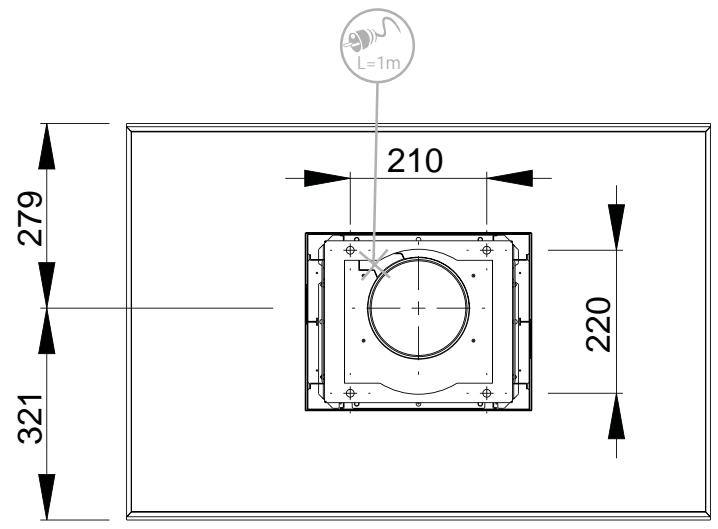

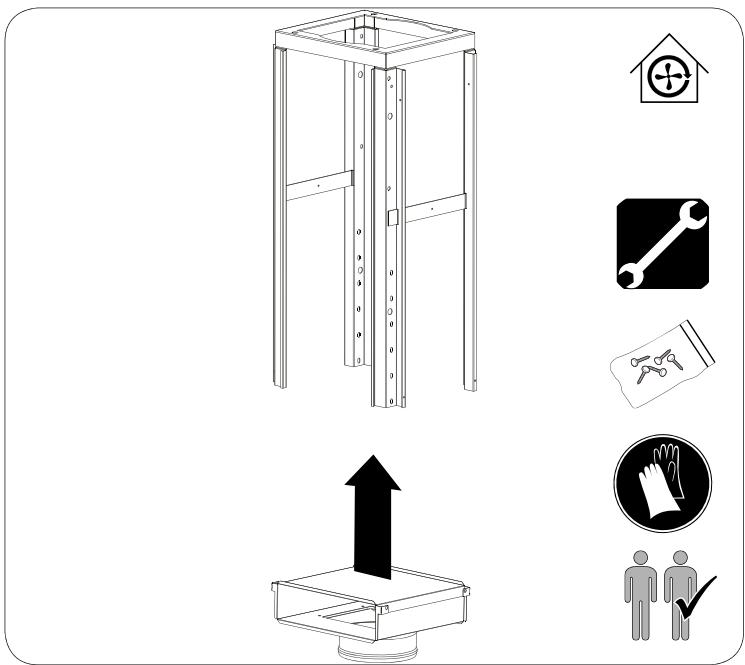

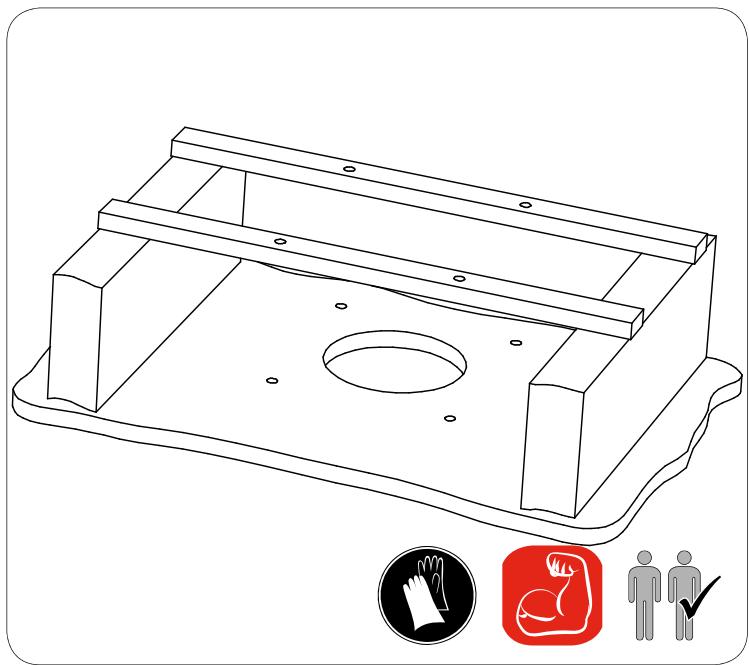

Configurations de montage préconisées, Mounting configurations recommended, Montagekonfigurationen empfohlen, Configurazioni di montaggio raccomandati, Configuraciones de montaje recomendedos, Bevestigingsconfiguraties aanbevolen.

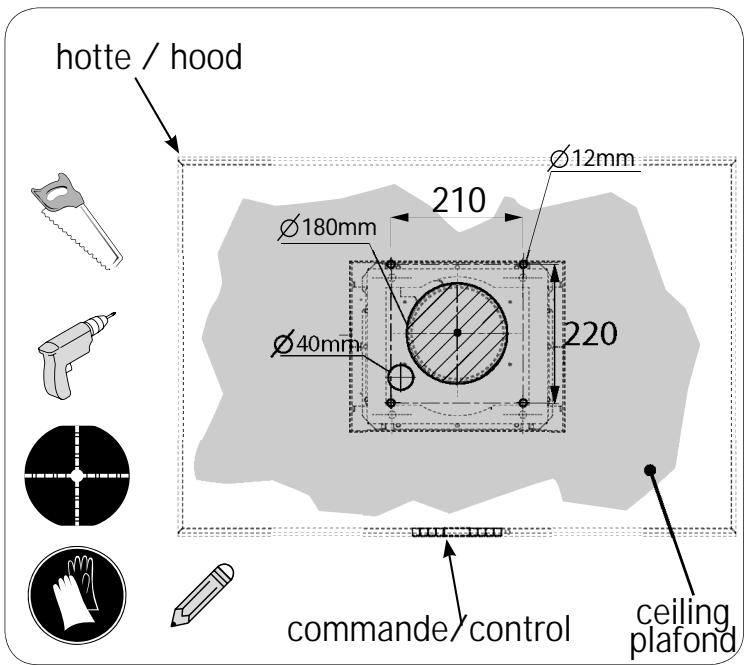

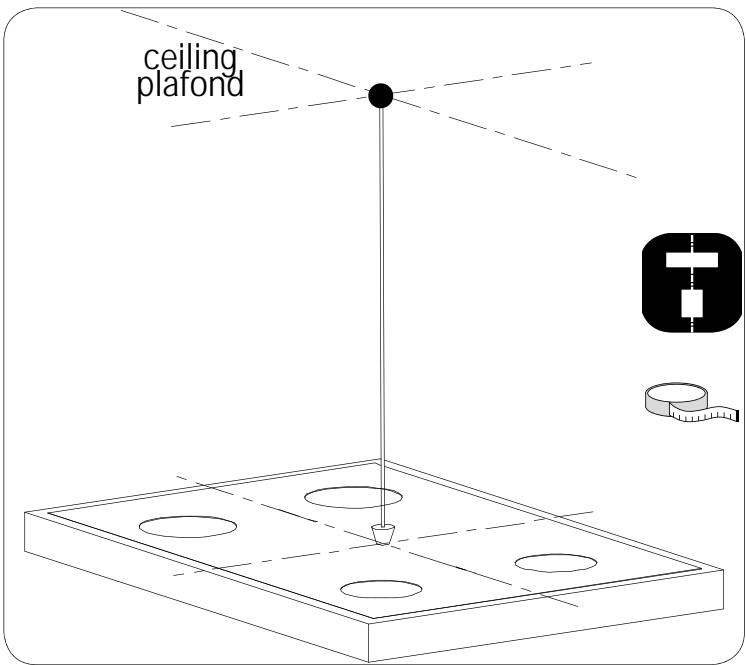

Tracez les centres, Draw centers, Draw-Zentren, Centri Draw, Centros de dibujar, Draw centers.
Alignez les apparèls plan de cuisson/hotte de cuisine, Align the hob devices / range hood, Richten Sie die Kochgeräte / Dunstabzugshaube, Allineare il cofano dispositiivi piano cottura / intervallo, Alinear el capó dispositivos encimera / campana, Lijn de kookplaat apparaten / afzuigkap,
Utilisez un outil de découpe, Use a cutting tool, Verwenden Sie ein Schneidwerkzeug, Utilizzato uno strumento di taglio, Utilice una herramienta de corte, Gebruik een snijgereedschap,
Utilisez une outil de perçage/vissage, Use a drilling / screwing tool, Verwenden Sie ein Bohr-/ Schraubwerkzeug, Utilizzato un /strumento di avvitamento di perforazione, Utilice una herramente de perforación / atornillado, Gebruik een boor-/ schroefmachine gereedschap
Utilissez une rècle, Use a rule, Verwenden Sie eine Regel, Utilizzare una regola, Utilice una regla, Gebruik een regel
Utilisez un crayon, Use a pencil, Verwenden Sie einen Bleistift, Utilizzare una matita, Use un lápiz, Gebruik een potlood,
