Type de produit	Hotte aspirante
Marque	FRANKE
Modèle	FDF12354XS
Usage	Domestique
Distance minimale de sécurité (plan de cuisson)	650 mm
Diamètre de sortie d'air	120-150 mm
Nombre de vitesses moteur	3 + intensive
Fonction intensive temporisée	Oui, 10 minutes
Fonction extinction automatique différée	Oui, 30 minutes
Éclairage	Ampoule halogène
Filtres anti-graisse	Métalliques, lavables au lave-vaisselle
Fréquence de nettoyage filtres anti-graisse	Tous les 2 mois (ou plus si usage intense)
Filtres à charbon actif	Rechargeables, remplacer tous les 4 mois
Type d'installation	Aspirante ou filtrante
Alimentation électrique	220-240 V / 50-60 Hz
Nécessite mise à la terre	Oui
Dimension de la cheminée télescopique	Adaptable en hauteur
Certification	Conforme aux normes CE
Garantie	À consulter auprès du fabricant

FOIRE AUX QUESTIONS - FDF12354XS FRANKE

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale de sécurité est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure, consultez les paragraphes 'Encombrement' et 'Installation' de la notice).

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en les poussant vers l'arrière et en tirant vers le bas. Lavez-les sans les plier et laissez-les sécher avant de les remonter. Nettoyez-les tous les 2 mois environ, ou plus fréquemment en cas d'usage intense.

À quelle fréquence faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé au moins tous les 4 mois, ou plus souvent si l'usage est intense. Pour le changer, retirez d'abord les filtres à graisse métalliques, puis déclipsez le filtre à charbon usagé et montez le neuf.

Comment utiliser la fonction intensive ?

Appuyez sur la touche T4 pour activer la fonction intensive. La LED clignote deux fois par seconde et le moteur fonctionne à vitesse maximale pendant 10 minutes. Après ce délai, le système revient automatiquement à la vitesse précédente. Cette fonction n'est pas disponible si la fonction Delay est active.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la hotte est branchée et que l'interrupteur général est en position marche. Assurez-vous que le connecteur du câble d'alimentation est bien enfiché dans la prise du diffuseur. Si le problème persiste, contactez le service après-vente.

Puis-je installer la hotte en version recyclage (filtrante) ?

Oui. Pour une installation filtrante, vous devez utiliser les rallonges raccord (14.1) et le raccord (15) fournis. Assurez-vous d'avoir des filtres à charbon actif en place. La sortie d'air doit être raccordée via un tube de 150 mm de diamètre.

Comment remplacer l'ampoule d'éclairage ?

Ouvrez le couvercle du spot, retirez l'ampoule à halogène usagée de sa douille en tirant doucement. Remplacez-la par une ampoule neuve de mêmes caractéristiques (halogène). Insérez correctement les deux broches dans le siège de la douille, puis refermez le couvercle.

Quelle est la hauteur de la cheminée télescopique ?

La cheminée télescopique est composée de deux parties : supérieure et inférieure. La hauteur exacte dépend de l'installation, mais elle est conçue pour s'adapter. La bride supérieure se fixe près du plafond et la bride inférieure à une distance X (hauteur de la cheminée supérieure fournie). Référez-vous au schéma d'installation dans la notice.

Puis utiliser la hotte avec des appareils à gaz ?

Oui, mais vous devez prévoir une aération suffisante de la pièce. La dépression maximum ne doit pas dépasser 0,04 mbar. Si la cuisine manque d'air, pratiquez une ouverture vers l'extérieur pour garantir l'infiltration d'air pur.

Comment régler les vitesses du moteur ?

Utilisez les touches T2, T3 et T4 pour les vitesses 1, 2 et 3. La LED de la vitesse sélectionnée reste fixe. Pour la fonction Delay (extinction automatique différée de 30 minutes), maintenez la touche T3 enfoncée pendant 2 secondes. La fonction intensive s'active avec T4.

MODE D'EMPLOI FDF12354XS FRANKE

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être d'au moins 650 mm (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe I, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telle que (chaudière, cheminée, etc.).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration d'air pur. Pour un emploi correct et sans risque, la dépression maximale dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.

UTILISATION

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson.

ENTRETIEN

• Avant de procéder à toute opération d'entretien, débrancher la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée (risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de toute région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

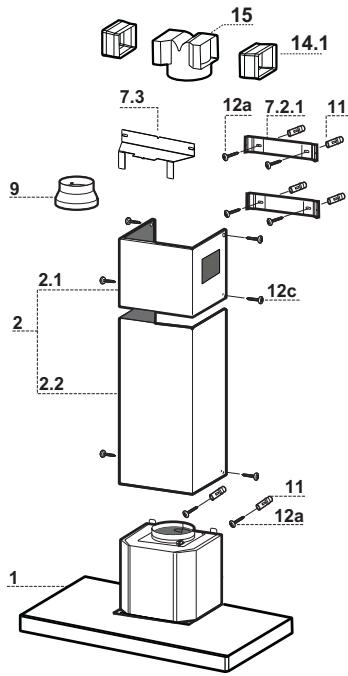

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hote équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction Ø 150-120 mm
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

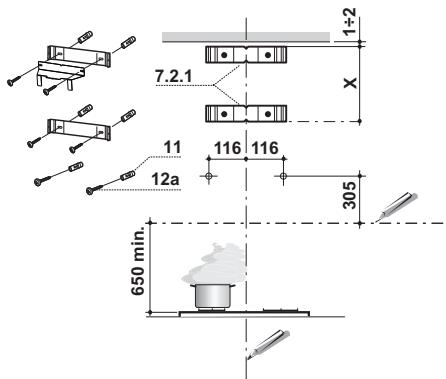

Perçage Paroi et Fixation Brides

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 305 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de 0,8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3 en utilisant les vis 12a (4,2 x 44,4) fournies.
• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps de la hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

Montage du corps de la hotte

• Avant d'accrocher le corps de la hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps de la hotte.
• Accrocher le corps de la hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps de la hotte.

Branchements

SORTIE AIR VERSION ASPIRANTE

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de diamètre 150 ou 120 mm, au besoin de l'installateur.

• En cas de branchement avec un tube de diamètre 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

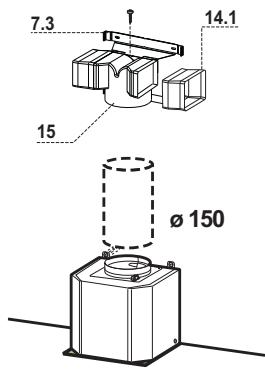

SORTIE AIR VERSION FILTRANTE

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de diamètre 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

BRANCHEMENT ÉLECTRIQUE

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

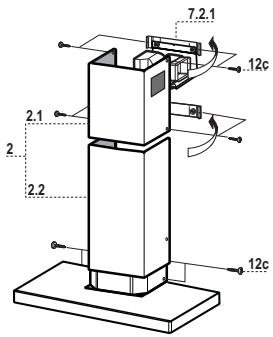

Montage Cheminée

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; referer jusqu'à la butée.
• Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; referer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux vis 12c fournies.

Tableau des commandes

Touche	Led	Fonction
T1	-	Coupe le moteur.
T2	Fixe	Démarre le moteur en première vitesse.
T3	Fixe	Démarre le moteur en deuxieme vitesse.
	La led de la vitesse programmée clignote une fois par seconde	En gardant appuyé pendant 2 secondes, branche et débranche la fonction Delay.Branche l'extinction automatique (Moteur + Éclairage) différée de 30'.Adapté pour compléter l'élimination d'odeurs résiduelles. Activable à partir de n'importe qu'elle position avec la fonction Intensive désactivée.Pour désactiver, appuyer sur la touche ou couper le moteur.
T4	Fixe	Démarre le moteur en troisieme vitesse.
	Clignote deux fois par seconde	Branche et débranche la fonction Intensive.Cette vitesse est temporisée à 10 minutes. À la fin du temps, le système returne automatiquement à la vitesse précédemment sélectionnée. Pour la désactiver, appuyer sur la touche ou éteindre le moteur. Elle n'est pas activable si la fonction Delay est active.
L	-	Branche et débranche l'éclairage à l'intensité maximum
	-	En gardant appuyé pendant 2 secondes, branche et débranche l'éclairage à intensité réduite.

Filtres anti-graisse

NETTOYAGE DES FILTRES ANTI-GRAISSE MÉTALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Filtre anti-odeur (version filtrante)

REMPLACEMENT DU FILTRE AU CHARBON ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.

Éclairage

• Ouvrir le couvercle du spot.
• Retirer l'ampoule à halogène de sa douille.
• La replacer avec une ampoule neuve ou ayant les mêmes caractéristiques, en faisant attention d'introduire correctement les deux broches dans le siège de la douille.
• Refermer le couvercle du spot.
