Tipo di prodotto	Cappa aspirante
Marca	FRANKE
Modello	FDF12354XS
Uso	Domestico
Distanza minima di sicurezza (piano cottura)	650 mm
Diametro uscita aria	120-150 mm
Numero velocità motore	3 + intensiva
Funzione intensiva temporizzata	Sì, 10 minuti
Funzione spegnimento automatico ritardato	Sì, 30 minuti
Illuminazione	Lampada alogena
Filtri antigrasso	Metallici, lavabili in lavastoviglie
Frequenza pulizia filtri antigrasso	Ogni 2 mesi (o più spesso se uso intenso)
Filtri a carbone attivo	Ricaricabili, sostituire ogni 4 mesi
Tipo di installazione	Aspirante o filtrante
Alimentazione elettrica	220-240 V / 50-60 Hz
Richiede messa a terra	Sì
Dimensioni camino telescopico	Regolabile in altezza
Certificazione	Conforme alle norme CE
Garanzia	Da consultare presso il produttore

Domande frequenti - FDF12354XS FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore, consultare i paragrafi 'Ingombro' e 'Installazione' del manuale).

Come pulire i filtri antigrasso metallici?

I filtri antigrasso metallici sono lavabili in lavastoviglie. Rimuoverli spingendoli all'indietro e tirandoli verso il basso. Lavarli senza piegarli e lasciarli asciugare prima di rimontarli. Pulirli circa ogni 2 mesi, o più spesso in caso di uso intenso.

Con quale frequenza bisogna sostituire il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile né rigenerabile. Deve essere sostituito almeno ogni 4 mesi, o più spesso se l'uso è intenso. Per cambiarlo, rimuovere prima i filtri antigrasso metallici, poi sganciare il filtro a carbone usato e montare quello nuovo.

Come utilizzare la funzione intensiva?

Premere il tasto T4 per attivare la funzione intensiva. Il LED lampeggia due volte al secondo e il motore funziona alla massima velocità per 10 minuti. Trascorso questo tempo, il sistema torna automaticamente alla velocità precedente. Questa funzione non è disponibile se la funzione Delay è attiva.

Cosa fare se la cappa non si accende?

Verificare prima che la cappa sia collegata e che l'interruttore generale sia in posizione di accensione. Assicurarsi che il connettore del cavo di alimentazione sia ben inserito nella presa del diffusore. Se il problema persiste, contattare il servizio post-vendita.

Posso installare la cappa in versione ricircolo (filtrante)?

Sì. Per un'installazione filtrante, è necessario utilizzare le prolunghe di raccordo (14.1) e il raccordo (15) forniti. Assicurarsi di avere filtri a carbone attivo in posizione. L'uscita dell'aria deve essere collegata tramite un tubo di 150 mm di diametro.

Come sostituire la lampada di illuminazione?

Aprire il coperchio dello spot, rimuovere la lampada alogena usata dal suo portalampada tirando delicatamente. Sostituirla con una lampada nuova delle stesse caratteristiche (alogena). Inserire correttamente i due pin nella sede del portalampada, quindi richiudere il coperchio.

Qual è l'altezza del camino telescopico?

Il camino telescopico è composto da due parti: superiore e inferiore. L'altezza esatta dipende dall'installazione, ma è progettato per adattarsi. La flangia superiore si fissa vicino al soffitto e la flangia inferiore a una distanza X (altezza del camino superiore fornita). Fare riferimento allo schema di installazione nel manuale.

Posso usare la cappa con apparecchi a gas?

Sì, ma è necessario prevedere una aerazione sufficiente della stanza. La depressione massima non deve superare 0,04 mbar. Se la cucina manca d'aria, praticare un'apertura verso l'esterno per garantire l'infiltrazione di aria pulita.

Come regolare le velocità del motore?

Utilizzare i tasti T2, T3 e T4 per le velocità 1, 2 e 3. Il LED della velocità selezionata rimane fisso. Per la funzione Delay (spegnimento automatico ritardato di 30 minuti), tenere premuto il tasto T3 per 2 secondi. La funzione intensiva si attiva con T4.

MANUALE UTENTE FDF12354XS FRANKE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 15 MANUTENZIONE 16

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17 CHARACTERISTIQUES 18 INSTALLATION 19 UTILISATION 22 ENTRETIEN 23

INHALTSVERZEICHNIS

DE

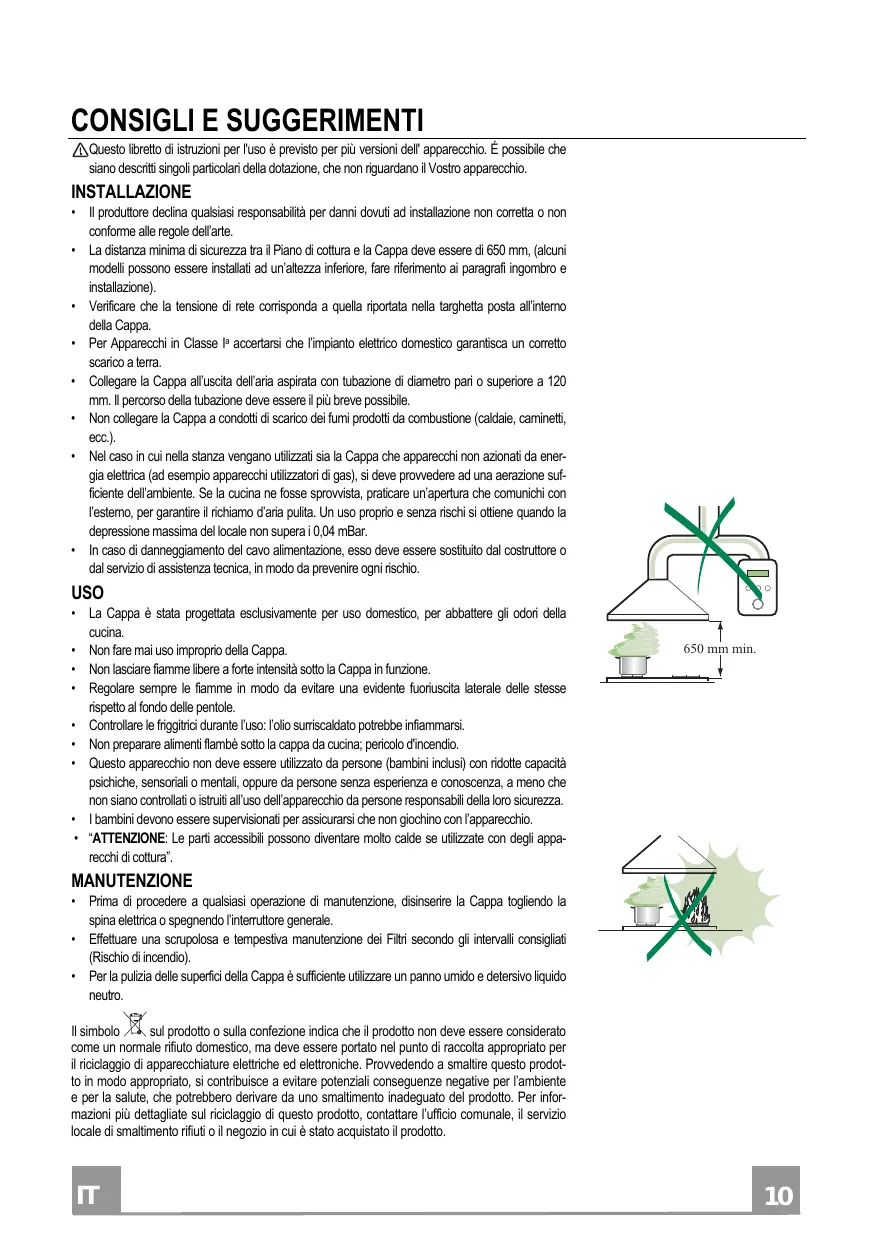

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio. È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita. Un uso proprio e essere risci si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo di alimentazione, esso deve essere sostituito dal costruttore o dal servizio di assistenza tecnica, per prevenire qualsiasi rischio.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere ad alta intensità sotto la cappa in funzione.
• Regolare sempre le fiamme in modo da evitare un'evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi. Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persona responsabile della loro sicurezza. I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.
• ATTENZIONE: Le parti accessibili possono diventare molto calde se utilizzate con degli apparecchi di cottura.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Ingombro

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completodi: Comandi, Luce, Gruppo Ventilatore, Filtri
2	1	Camino Telescopico formato da:
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
9	1	Flangia di Riduzione ø 150-120 mm
14.1	2	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
Rif.	Q.tà	Componenti di Installazione
7.2.1	2	Staffe Fissaggio Camino Superiore
7.3	1	Staffa Sostegno Raccordo
11	6	Tasselli
12a	6	Viti 4,2 x 44,4
12c	6	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

Foratura Parete e Fissaggio Staffe

Tracciare sulla parete: - una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa; - una linea orizzontale a 650 mm minimo sopra il piano di cottura. - Appoggiare come indicato la staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale di riferimento. - Segnare i centri dei fori della staffa. - Appoggiare come indicato la staffa 7.2.1 a X mm dalla prima staffa (X = altezza camino superiore in dotazione), allineando il suo centro (intagli) sulla linea verticale di riferimento. - Segnare i centri dei fori della staffa. - Segnare come indicato un punto di riferimento a 116 mm dalla linea verticale di riferimento e 305 mm sulla linea orizzontale di riferimento. Ripetere questa operazione dalla parte opposta. - Forare Ø 8 mm i punti segnati. - Inserire i tasselli 11 nei fori. - Fissare la staffa inferiore 7.2.1 utilizzando le viti 12a (4,2 x 44,4) in dotazione. - Fissare insieme la staffa superiore 7.2.1 e la staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione. - Avvitare 2 viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo cappa, lasciando uno spazio di 5-6 mm fra la parete e la testa della vite.

Montaggio corpo cappa

• Prima di agganciare il corpo cappa, serrare le 2 viti Vr situate sui punti di aggancio del corpo cappa.
• Agganciare il corpo cappa alle viti 12a.
• Serrare definitivamente le viti 12a di supporto.
• Agire sulle viti Vr per livellare il corpo cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in versione aspirante collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di Ø 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo Ø 120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le prolunghe raccordo 14.1 sul raccordo 15.
• Inserire il raccordo 15 nella staffa di sostegno 7.3 fissandolo con una vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino, sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di diametro 150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone Attivo.

COLLEGAMENTO ELETTRICO

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri Antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di Alimentazione sia correttamente inserito nella presa dell'Aspiratore.

Montaggio Camino

Camino Superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino Inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino Superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

Quadro Comandi

Tasto	Led	Funzione
T1	-	Spegne il Motore.
T2	Fisso	Accende il Motore alla Prima velocità.
T3	Fisso	Accende il Motore alla Seconda velocità.
	Lampeggia una volta al secondo il corrispondente Led della Velocità impostata.	Tenendo premuto per 2 secondi accende e spegne la Funzione Delay. Attiva lo spegnimento automatico(Motore+Luci) ridardato di 30'. Adatto per completare l'eliminazione di odori residui. Attivabile da qualsiasi posizione con funzione Intensiva disabilitata, si disattiva premendo il tasto o spegnendo il motore.
T4	Fisso	Accende il Motore alla Terza velocità.
	Lampeggia due volta al secondo	Accende e spegne la funzione Intensiva. Questa velocità è temporizzata a 10 minuti. Terminato il tempo, il systemaritorna automaticamente alla velocità precedentemente selezionata. Si disattiva premendo il tasto o spegnendo il motore. Non è attivabile con funzione Delay attiva.
L	-	Accende e spegne l'Implanto di Illuminazione alla massima intensità
	-	Tenendo premuto per 2 secondi accende e spegne l'Implanto di Illumina-zione ad intensità ridotta.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro anti odore (versione filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri antigrasso metallici.
• Rimuovere il filtro anti odore al carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo filtro agganciandolo nella sua sede. Rimontare i filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene

• Aprire il coperchio faretto.
• Estrarre la lampadina alogena dal portalampada.
• Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione a inserire correttamente i due spinotti nella sede del portalampada.
• Chiudere il coperchio faretto.
