Ürün Tipi	Davlumbaz
Marka	FRANKE
Model	FDF12354XS
Kullanım	Ev tipi
Minimum güvenlik mesafesi (ocak)	650 mm
Hava çıkış çapı	120-150 mm
Motor hız sayısı	3 + yoğun
Zaman ayarlı yoğun fonksiyon	Evet, 10 dakika
Gecikmeli otomatik kapanma fonksiyonu	Evet, 30 dakika
Aydınlatma	Halojen ampul
Yağ filtreleri	Metal, bulaşık makinesinde yıkanabilir
Yağ filtrelerinin temizleme sıklığı	Her 2 ayda bir (veya yoğun kullanımda daha sık)
Aktif karbon filtreler	Değiştirilebilir, her 4 ayda bir değiştirin
Kurulum türü	Emişli veya filtreli
Elektrik beslemesi	220-240 V / 50-60 Hz
Topraklama gerektirir	Evet
Teleskopik baca boyutu	Yüksekliğe uyarlanabilir
Sertifikasyon	CE standartlarına uygun
Garanti	Üreticiye danışın

Sık sorulan sorular - FDF12354XS FRANKE

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha düşük bir yüksekliğe monte edilebilir, kılavuzun 'Ölçüler' ve 'Kurulum' bölümlerine bakın).

Metal yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Geriye doğru iterek ve aşağı çekerek çıkarın. Bükmeden yıkayın ve yeniden takmadan önce kurutun. Yaklaşık her 2 ayda bir veya yoğun kullanımda daha sık temizleyin.

Aktif karbon filtre ne sıklıkta değiştirilmelidir?

Aktif karbon filtre ne yıkanabilir ne de yenilenebilir. En az her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Değiştirmek için önce metal yağ filtrelerini çıkarın, ardından kullanılmış karbon filtreyi çıkarın ve yenisini takın.

Yoğun fonksiyon nasıl kullanılır?

Yoğun fonksiyonu etkinleştirmek için T4 tuşuna basın. LED saniyede iki kez yanıp söner ve motor 10 dakika boyunca maksimum hızda çalışır. Bu süre sonunda sistem otomatik olarak önceki hıza döner. Delay fonksiyonu aktif ise bu fonksiyon kullanılamaz.

Davlumbaz açılmazsa ne yapmalı?

Öncelikle davlumbazın fişe takılı olduğundan ve ana şalterin açık konumda olduğundan emin olun. Güç kablosu konektörünün dağıtıcı prizine tam olarak takıldığından emin olun. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Davlumbazı devridaim (filtreli) versiyon olarak kurabilir miyim?

Evet. Filtreli kurulum için sağlanan bağlantı uzatmalarını (14.1) ve bağlantı parçasını (15) kullanmalısınız. Yerinde aktif karbon filtreler olduğundan emin olun. Hava çıkışı, 150 mm çapında bir boru ile bağlanmalıdır.

Aydınlatma ampulü nasıl değiştirilir?

Spot kapağını açın, kullanılmış halojen ampulü yuvasından nazikçe çekerek çıkarın. Aynı özelliklerde yeni bir ampul (halojen) ile değiştirin. İki pimi doğru şekilde soketin yuvasına yerleştirin, ardından kapağı kapatın.

Teleskopik bacanın yüksekliği nedir?

Teleskopik baca iki parçadan oluşur: üst ve alt. Kesin yükseklik kuruluma bağlıdır, ancak uyum sağlayacak şekilde tasarlanmıştır. Üst flanş tavana yakın, alt flanş ise X mesafesine (sağlanan üst baca yüksekliği) sabitlenir. Kılavuzdaki kurulum şemasına bakın.

Davlumbazı gazlı cihazlarla kullanabilir miyim?

Evet, ancak odanın yeterli havalandırmasını sağlamalısınız. Maksimum basınç düşüşü 0,04 mbar'ı geçmemelidir. Mutfakta hava eksikliği varsa, temiz hava girişini sağlamak için dışarıya bir açıklık yapın.

Motor hızları nasıl ayarlanır?

1, 2 ve 3 hızları için T2, T3 ve T4 tuşlarını kullanın. Seçilen hızın LED'i sabit kalır. Delay fonksiyonu (30 dakika gecikmeli otomatik kapanma) için T3 tuşuna 2 saniye basılı tutun. Yoğun fonksiyon T4 ile etkinleştirilir.

KULLANIM KILAVUZU FDF12354XS FRANKE

Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tanımlanmış olabilir.

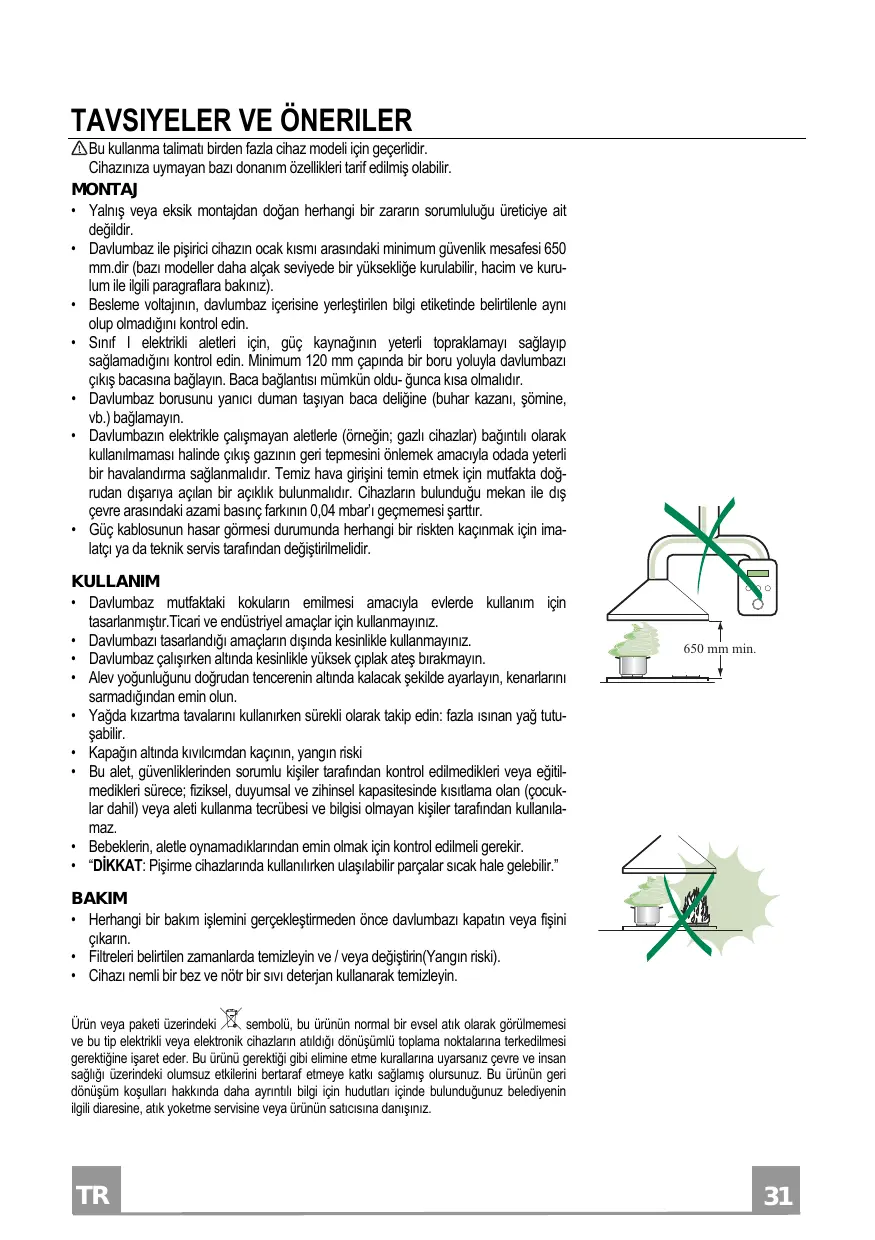

MONTAJ

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletlerde, elektrik kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) birlikte kullanılması halinde, gazın geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişi temin etmek için mutfakta dışarıya açılan bir açıklık bulunmalıdır. Cihazların bulunduğu mekan ile dış ortam arasındaki azami basınç farkı 0,04 mbar'ı geçememelidir.
• Güç kablosunun hasar görmesi durumunda herhangi bir riskten sakınmak için, kablo üretici ya da teknik servis tarafından değiştirilmelidir.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın. Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kılıç artığı kalmasın, yangın riski.
• Bu alet, güvenliklerinden sorumlu kişiler tarafından kontrol edilmedikleri veya eğitilmedikleri sürece; fiziksel, duyusal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan kişiler tarafından kullanılmamalıdır.
• Bebeklerin, alette oynamadıklarından emin olmak için kontrol edilmelidir. "DİKKAT: Pişirme cihazlarında kullanılırken ulaşılabilir parçalar sıcak hale gelebilir."

BAKIM

• Herhangi bir bakım işlemi gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve/veya değiştirin (Yangın riski). Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terk edilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisi veya ürünün satıcısına danışınız.

Boyutlar

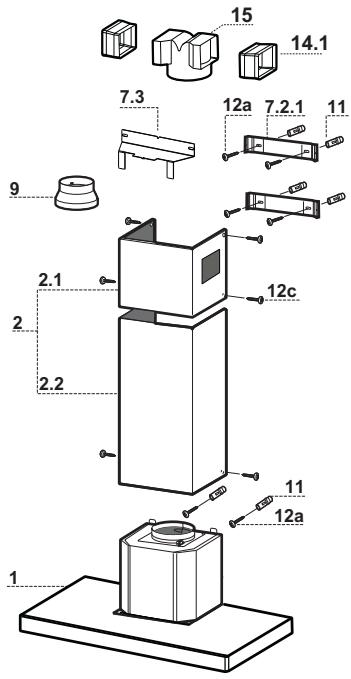

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Sunlardan olşan davlumbaz güvdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Sunlardan olşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flanlı 0 150-120 mm
14.1	2	Hava Çkışi Uzatma Rakoru
15	1	Hava Çkışi Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketli
11	6	Dübeller
12a	6	Vidarlar 4,2 x 44,4
12c	6	Vidarlar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kilavuzlu

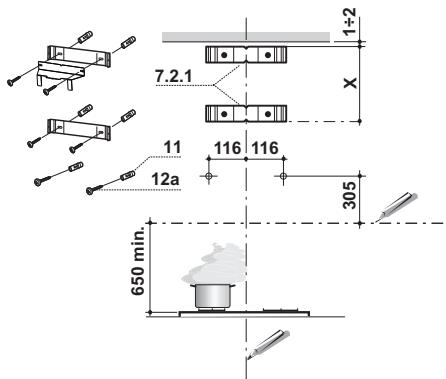

Duvarın Delinmesi ve Braketlerin Sabitlenmesi

Duvara şunları çiziniz:

• Tavana ya da üst sınıra kadar uzanan Dikey bir Çizgi: Davlumbazın monte edileceği yerin tam merkezinden geçmelidir;
• Tezgah (setüstü ocak) yüzeyinden 650 mm mesafeden geçen bir Yatay Çizgi.
• Gösterildiği gibi Braketi 7.2.1 tavandan 1-2 mesafeye dayayınız ve bunun merkezini (çentik) Dikey referans Çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi Braketi 7.2.1 ilk braketin altına ve bundan X mesafeye dayayınız (X = Üst Bacanın boyu) ve bunun merkezini (çentik) Dikey referans Çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi Dikey referans Çizgisinden 116 mm mesafeye, Yatay referans Çizgisinin de 305 mm üzerine gelecek şekilde bir referans deliği işaretleyiniz.
• Bu işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen yerlere 0.8 mm çapında delikler açınız.
• Dübelleri (11) deliklere yerleştiriniz.
• Cihaz donanımında verilen vidaları 12a (4,2 x 44,4) kullanarak alt Braketi 7.2.1 sabitleyiniz.
• Üst Braket 7.2.1 ile rakor destek Braketini 7.3 cihaz donanımında verilen 2 adet vidayı 12a (4,2 x 44,4) kullanarak birlikte sabitleyiniz.
• Davlumbaz gövdesinin sabitlenmesi için, açılan deliklere donanımdaki 2 adet vidayı 12a (4,2 x 44,4) takıp, sıkınız ve vidanın kafası ile duvar arasında 5-6 mm lik bir mesafe bırakınız.

Davlumbaz Gövdesi Montajı

• Davlumbaz Gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız.
• Davlumbaz Gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemistir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

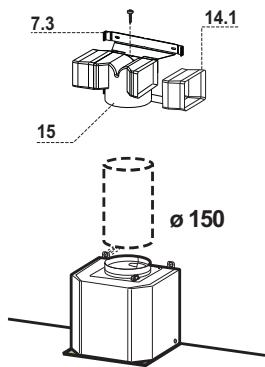

FİLTRE VERSİYONUNDA BAĞLANTILAR

Rakor uzantısını 14.1 diğer rakora takınız 15. - Soketi 15 destek mesnedine 7.3 yerleştirin ve bir vida ile sabitleyin. Rakor uzantıları çıkışının 14.1 hem dikey hem yatay planda baca ağızlarına denk gelmesine dikkat ediniz. - Rakoru 15 montörün seçeceği sert ya da esnek 150 mm çapında bir boru ile davlumbaz gövdesi çıkışına bağlayınız. - Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan iki kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

Bacanın montajı

Üst baca

• İki yan kenarı hafifçe açınız, bunları braketlerin 7.2.1 arkasına geçiriniz ve tam dayanana kadar tekrar kapatınız.
• Cihaz donanımında verilen 4 adet vidayla 12c (2,9 x 9,5) yan tarafından braketlere sabitleyiniz. Rakor uzantılarının çıkışının baca ağızlarına denk gelmesine dikkat ediniz.

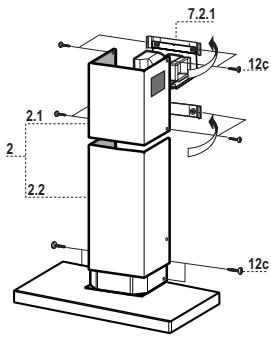

Alt baca

• Bacanın iki yan kenarını hafifçe açınız, üst baca ile duvar arasına girip tam dayanana kadar kapatınız.
• Cihaz donanımında verilen 2 adet vidayla (2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

Kumanda Tablosu

Tuş	Led	Fonksiyon
T1	-	Motoru durdurur.
T2	Sabit	Birinci yüzda motoru caliştirr.
T3	Sabit	İkinci yüzda motoru caliştirr.
	Saniyede bir yanıp sönmesi ilgili Ledin yüzı ayarlar.	2 saniye tatsäch tutulunca Erteleme fonksiyonu acılrı veya kapanır. 30 dakika sonra otomatik kapanma Özelligini (Motor+Işkılar) etkinleştirir. Kalan kokularin giderilmesi icin uygundur. Herhangi bir konumdan devreye alınabilen bu komut, Yaşun fonksiyonunu devreDMI birakarak, motoru kapatmak veya duğmeye basmak sureti ile devreDMI birakkırlr.
T4	Sabit	Üçuncü yüzda motoru caliştirr.
	İki saniyede bir yanıp söner.	Yalıkfonksiyonunu,açar ve kapatır. Bu yüz 10 dakikaya ayarlanm,stirr. Sure bittiğinde, sistem[daha önceden ayarlanm,sthiza otomatik olaraçtkar,döner. Tuşa basarak veya Motoru kapatarak etkisizleştilirl. Gecikme fonksiyonu aktifken etkinleştiliremez.
L	-	Aydınlatma tesisatı,maksimum)ydoğan,kapatır
	-	2 SaniyeCLSUYtulunca aydınlatma tesisatıduşukydoğan,kapatır.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık temizlenmeleri gereklidir.
• Filtreleri, grubun arka tarafından ittirerek ve aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sık değiştirilmesi gerekir.
• Metalik Yağ Filtrelerini Çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
• Metalik Yağ Filtrelerini tekrar monte ediniz.

Aydınlatma

LAMBALARIN DEĞİŞTİRİLMESİ

Halojen Lambalar

• Spot kapağını açınız.
• Lambayı yuvasından çıkartınız.
• Destek yuvasındaki iki ucu doğru bir şekilde yerleştirilmesine dikkat ederek lambayı aynı özelliklere sahip başka bir lamba ile değiştiriniz.
• Spot kapağını kapatınız.

Franke S.p.a.

Via Pignolini, 2

37019 Peschiera del Garda (VR)

www.franke.it
