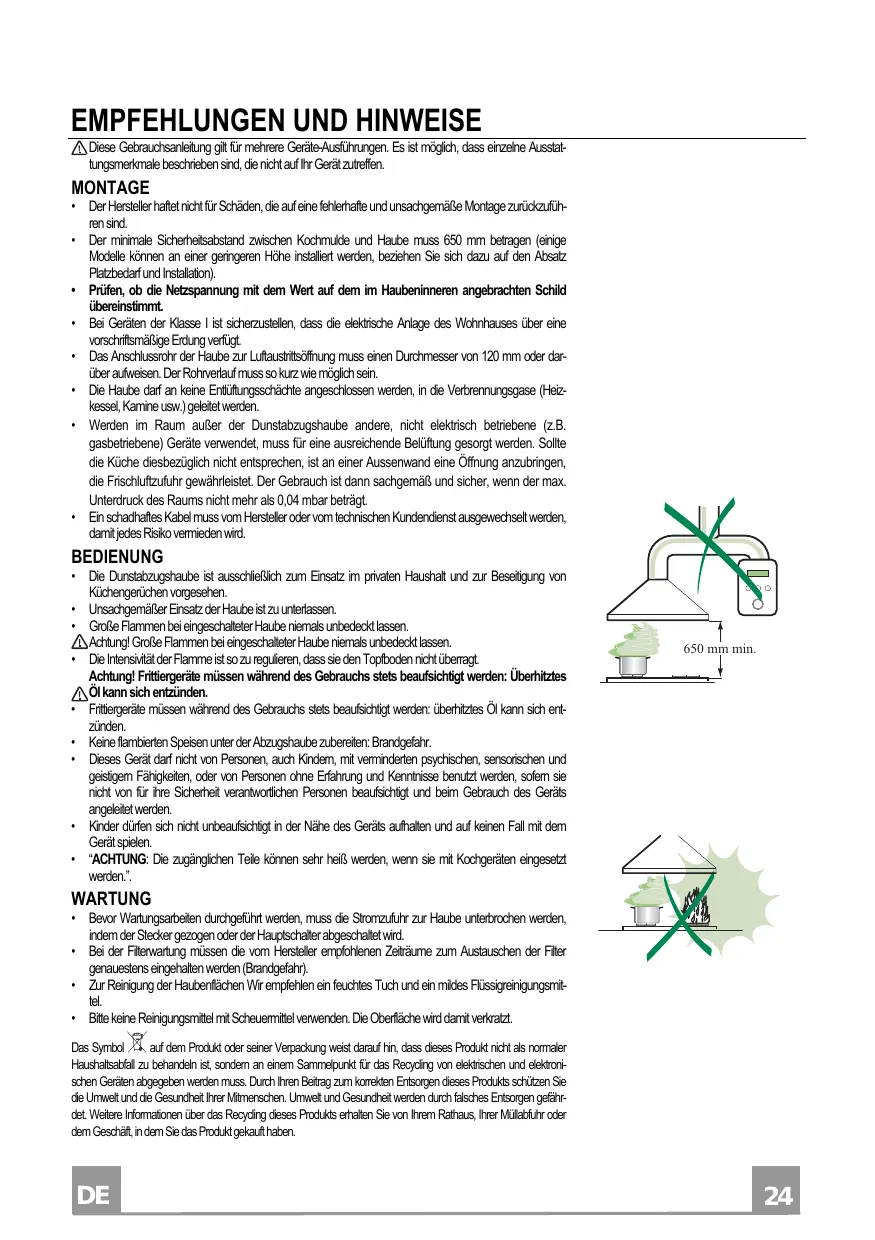

These Gebrauchsanleitung gfit for mehrige Gerate-Ausfhrungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerat zureffren.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlherfte und unsachgemäße Montage zrückzuführen sind.
• Der minimale Sicherheitsstand zwischen Kochmilde und Haube muss 650~mm betragen (eine Modelle können an einer geringer Höhe instelliert werden, beziehen Sie sich dazu auf den Absatz Platzbedarf und Installation).
• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschrifsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftastrittsöffnung muss einen Durchmesser von 120 mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
  Die Haube dar an keine Entfuungsschichte angeschlssen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüfung gesört werden. Soltte die Küche这点bezüglich nicht entsprechenden, ist an einer Aussenwand eine Öffnung anzubRINGen, die Frischluftzuführ gewährleistet. Der Gebrauch ist dann sachgemäß und safer, wenn der max. Unterdruck des Raums nicht mehr als 0,04 mbar beträgt.
• Ein schadhaftes Kabel muss vom Hersteller oder vom technischen Kundendienst ausgewechselt werden, damit jegdes Risiko vermieden wird.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Kühengerüchen vorgesehen.
• Unsachgemäß Einsatz der Haube ist zu unterlassen.
  Grosse Flammen bei eingeschalteter Haube niemals unbedeckt lessen.

Achtung! Groß Flammen bei eingeschalteter Haube niemals unbedeckt lessen.

Die Intensität der Flamme ist so zu regulieren, dass sie den Topf Boden nicht überagt.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitzes Öl kann sich entzüden.

Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
- Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
- Dieses Gerädarf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigem Fähigkeiten, oder von Personen ohne Erfahrung und Kennnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
- Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keinen Fall mit dem Gerätspiel.
- "ACHTUNG: Die zugänglichen Teile können sehr heißt werden, wenn sie mit Kochgeräten eingesetzt werden."

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzuführ zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschelt wird.
• Bei der Filterwartung müssen die vom Hersteller empfehlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein milder Flüssigreinigungsmittel.
• Bittle keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass dieser Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihr Beitrag zum korrensten Entsorgen dieser Produkte schulizen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieser Produkte erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Platzbedarf

Koponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblüssegruppe, Filter
2	1	Teleskopkamin bestehend aus:
2.1	1	oberer Kaminteil
2.2	1	unterer Kaminteil
9	1	Reduzierflanschø 150-120 mm
14.1	2	Verlängerung Luftaustritt-Anschlussstück
15	1	Luftaustritt-Anschlussstück

Pos. St. Montagekomponenten

7.2.1 2 Befestigungsbügel oberer Kaminteil
7.3 1 Bügel für Anschlusshalter
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9× 9,5

St. Dokumentation

1 Bedienungsanleitung

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel

Achtung:itte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfahigkeit der Decke oder alternativ der Tragerplatte fur diezugbelastung muss vor der Montage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfahigkeit nicht sicheregestellt werden, ist von einer Montage abzusehen.

Nachstehende Linien an die Wand zeichnen:

• Eine vertikale Linie bis zur Decke oder oberen Begrenzung, und bzw. in der Mitte des Bereiches, in dem die Haube montiert werden soll;
• Eine horizontale Linie: mit einem minimalen Abstand von 650~mm zur Kochfläche.
• Einen Bügel 7.2.1 zirka 1 - 2mm unter der Decke oder oberen Begrenzung an die Wand legen und seinen Mittelpunkt (Einschnittte) auf die vertikale Bezugslinie ausrichten.
• Die Mitte der beiden Bügellocher an der Wand markieren.
• Den zweiten Bögel 7.2.1 an die Wand legen, wobei ein Abstand X mm vom oberen Bögel einzuhalten ist (X = Höhe des jeweiligen oberen Kaminteils); den Mittelpunkt (Einschnitt) auf die vertikale Bezugslinie ausrichten.
  Die Mitte der Bugellocher an der Wand markieren.
• Wie beschreiben einen Bezugspunkt 116mm von der vertikalen Bezugslinie und 305mm oberhalb der horizontalen Bezugslinie kennzeichnen.
• Gleichermaßen an der gegenüberliegenden Seite vorgehen.
• Mit einem Bohrer 8 mm die markierten Punkte bohren.
  Die Düb 11 in die Bohrungen einfugen.
• Den unteren Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
• Den Bügel für Anschlusshalter mit den 2 mitgelieferten Schrauben 12a (4,2 x 44,4) auf den oberen Bügel 7.2.1 befestigen.
• 2 der mitgelieferten Schrauben 12a(4,2 × 44,4) bei den Befestigungslöchern des Haubenkörpers einschrauben, wobei zwischen Wand und Schraubenkopf ein Freiraum von 5 - 6mm zu belassen ist.

Montage des Haubenkörpers

• Bevor der Haubenkorper eingehakt wird, die 2 Schrauben Vr bei den Haubenkorper-Anhakpunkten festziehen.
• Den Haubenkorper bei den Schrauben 12a einhängen.
  Die Halteschrauben 12a definitiv festziehen.
• Den Haubenkorper mit Hilfe der Schrauben Vr ausrichten.

Anschluss der Abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch ( 0 150 oder 120mm ) an die Außen- rohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres 120 den Reduzierflansch 9 am Haubenaustritt anbringen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
  Eventuell vorhandene Aktivkohlefilter entnahmen.

Achtung! Alle Querschnittänderungen oder Richtungsänderungen des Abluftkanals reduzieren die Leistung der Haube.

ANSCHLUSS DER UMLUFTVERSION

• Die Verläufigerungen 14.1 beim Anschluss 15 seitlich eingufen.
• Den Anschluss 15 am Haltebügel 7.3 einsetzen und mit einer Schraube fixieren.
• Überprüfen, ob die Verlängerungen 14.1 mit den entsprichen den Kaminstutzen sowohl horizontal wie auch vertical übereinstimmen.
  Vom Installateur wahlweise mittels Rohr oder Schlauch (Ø 150 mm), den Anschluss 15 am Haubenaustritt anbringen.
• Kontrollieren, ob der Aktivkohle-Geruchsfilter montiert ist.

Elektrøanschluss

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschäftet werden.
• Entfernen Sie die Fettfilter (s. Abschnitt „Wartung") und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird.
  Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Kaminmontage

Oberer Kaminteil

• Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen.
• Bei den Bügeln 7.2.1 mit Hilfe der 4 mitgelieferten Schrauben 12c fixieren.
• Überprüfen, ob die Verlängerungen mit den entsprechenden Kaminstutzen übereinstimmen.

Unterer Kaminteil

• Die beiden seitlichen Schenkel des Kaminteils leicht auseinander biegen, zwischen dem oberen Kaminteil und der Wand einhängen und bis zum Anschlag wieder schlieben.
• Den unteren Teil seitlich am Haubenkörper mit 2 der mitgelieferten Schrauben 12c fixieren.

Schalttafel

Taste	LED	Funktion
T1	-	Stellt den Motor ab.
T2	Bleibend	Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein.
T3	Bleibend	Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.
	Die LED der eingestellten Geschwindigkeit blinking einem pro Sekunde.	Durch 2 Sekunden langes Drücken wird die Funktion Delay ein oder ausgeschaltet.Aktiviert das automaticische Ausschalten (Motor+Beleuchting) mit einer Verzügerung von 30'. Vervollständigt die Beseitigung von Restgerüchen.Kann von jeder Position aus bei deaktivierter Intensivgeschwindigkeit eingeschaltet werden und wird durch Drücken der Taste oder Abstellen des Motors ausgeschaltet.
T4	Bleibend	Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.
	Blinkt zweimal pro Sekunde.	Schaltet die Intensivgeschwindigkeit ein und aus.Diese Geschwindigkeit ist auf 10 Minuten zeitgeregelt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestellten Geschwindigkeit zurück.Wird durch Betätigten der Taste oder Abstellen des Motors deaktiviert.Nicht bei aktiver Funktion Delay aktivierbar.
L	-	Schaltet die Beleuchtungsanlage auf hochster Intensitättsstufe ein und aus.
	-	Schaltet bei zirka 2 Sekunden langem Drücken die verminderte Beleuchtung ein oder aus.

Fettfilter

SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
• Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
• Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
• Bei der Remontage ist darauf zu achtenden, dass sich der Griff auf der sightbaren Außenseite befindet.

Geruchsfilter (Umluftversion)

AUSTAUSCHEN DER AKTIVKOHLE FILTER

• Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist alle 4 Betriebsmonate bzw. bei starkem Einsatz auch früiger auszutauschen.
  Die Metallfettfilter entfernen.
• Den gesättigten Aktivkohle-Geruchsfilter aushaken.
  Den neuen Filter in seinem Sitz einhaken.
  Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPE

Halogenlampe

• Den Deckel des Strahlers öffnen.
  Die Halogenlampe aus der Lampenfassungnehmen.
• Durch eine neue Lampe mit gleichen Merkmalen ersetzen und beim Einschrauben darauf auf achten, dass die beiden Kontakte richtig in den Sitz der Lampenfassung eingesetzt werden.
• Den Deckel des Strahlers wieder verschlieben.
