INHALTSVERZEICHNIS DE EMPFEHLUNGEN UND HINWEISE 34 CHARAKTERISTIKEN 37 MONTAGE 38 BEDIENUNG 41 WARTUNG 42

EMPFEHLUNGEN UND HINWEISE Diese Gebrauchsanleitungen beziehen sich auf die verschiedenen Modelle der Abzugshaube. Darum kann es möglich sein, dass die Beschreibung bestimmter Merkmale für das vorliegende Gerät nicht zutrifft.

• Der Hersteller haftet nicht für etwaige Schäden, die durch die fehlerhafte •

Installation oder falschen Gebrauch entstehen könnten. Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Absatz Installation). Kontrollieren Sie, ob die Netzspannung den Daten des Typenschilds im Innern der Haube entspricht. Für Geräte der Klasse I muss kontrolliert werden, ob das häusliche Versorgungsnetz korrekt geerdet ist. Die Absaughaube mit Hilfe eines Rohrs mit einem Mindestdurchmesser von 120 mm mit dem Rauchabzug verbinden. Der Verlauf des Rauchabzugs soll so kurz wie möglich sein. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase geleitet werden (z. B. von Heizkessel, Kaminen, usw.). Falls in dem Raum neben dem Abzug auch nicht mit Strom betriebene Geräte (zum Beispiel 2° Gasgeräte) eingesetzt werden, muss für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Die Küche muss eine direkte Öffnung nach Außen aufweisen, damit ein ausreichender Luftaustausch gewährleistet wird. Wird die Abzugshaube zusammen mit nicht mit Strom betriebenen Geräte eingesetzt, darf der Unterdruck im Raum 0,04 mbar nicht überschreiten, damit die Abgase nicht wieder angesaugt werden. Schadhafte Kabel müssen durch den Hersteller oder vom Kundendienst ausgewechselt werden, damit jedes Risiko ausgeschlossen wird.

• Falls die Montageanweisungen für die gasbetriebene Kochmulde einen größeren Abstand vorschreiben, als der oben angegebene, muss diese Vorgabe befolgt werden. Es sind sämtliche Abluftvorschriften zu beachten. • Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden. Achtung: Werden die Schrauben und Befestigungselemente nicht entsprechend der vorliegenden Anleitungen verwendet, besteht Stromschlaggefahr. • Die Abzugshaube mittels zweipoligem Schalter mit einer Öffnung der Kontakte von mindestens 3 mm an das Netz anschließen.

• Die Abzugshaube wurde ausschließlich für den häuslichen Gebrauch • •

entwickelt, um Kochdünste zu beseitigen. Die Haube darf nur für die ihr zugedachten Zwecke benutzt werden. Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen. Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausreicht. Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: Überhitztes Öl kann sich entzünden. Auf keinen Fall unter der Haube flambieren: Brandgefahr. Kinder ab 8 Jahren und Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten, oder mit mangelnden Erfahrungen oder Kenntnissen dürfen nicht mit dem Gerät umgehen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angeleitet. Sicherstellen, dass Kinder nicht mit dem Gerät herumspielen können. Reinigungs- und Wartungsarbeiten dürfen nicht von unbeaufsichtigten Kindern durchgeführt werden.

• ACHTUNG: Die zugänglichen Teile können während des Gebrauchs der Kochgeräte sehr heiß werden.

• Vor Reinigungs- oder Wartungsarbeiten am Gerät, muss dieses

ausgeschaltet und spannungslos gemacht werden. • Die Filter stets nach den angegebenen Intervallen reinigen oder auswechseln (Brandgefahr). • Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung öfter zu reinigen und können in der Spülmaschine gespült werden. • Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch öfter ausgewechselt werden, je nach Intensität des Gebrauchs. • Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen. Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss vielmehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschriftsmäßigen Entsorgung des Gerätes trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieses Produktes können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Händler, der das Gerät verkauft hat, eingeholt werden.

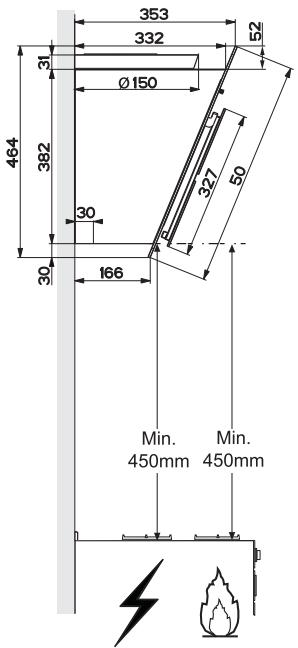

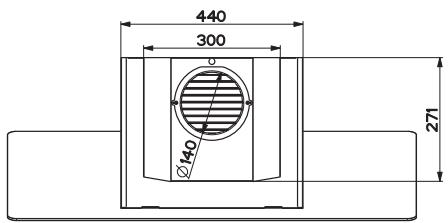

CHARAKTERISTIKEN Platzbedarf

DE Produktkomponenten Haubenkörper mit Schaltern, Beleuchtung, Gebläsegruppe, Filter Luftleitgitter Luftaustritt Filterdeckel Montagekomponenten Dübel Dübel SB 12/10 Schrauben 4,2 x 44,4 Schrauben 2,9 x 6,5 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung

MONTAGE Bohren der Wand und Befestigung der Bügel 1÷2

An der Wand anzeichnen: • eine senkrechte Linie bis zur Decke oder zum oberen Rand in der Mitte des Installationsbereichs der Haube, • eine waagrechte Linie mindestens 788 mm oberhalb der Kochmulde. • 164 mm rechts von der senkrechten Bezugslinie einen Punkt (1) auf der waagrechten Linie kennzeichnen. • Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen. • Wie angegeben 140 mm rechts von der senkrechten Bezugslinie und 540 mm oberhalb der Kochmulde einen Punkt (2) kennzeichnen. • Diesen Vorgang an der gegenüberliegenden Seite wiederholen und die Ausrichtung überprüfen. • Die gekennzeichneten Punkte (1) mit einem Bohrer ø 12 mm bohren. • Die gekennzeichneten Punkte (2) mit einem Bohrer ø 8 mm bohren. • Die Dübel mit dem Bügel 11a in die Bohrungen (1) einfügen und festschrauben. • Den Dübel 11 in die Bohrungen (2) einfügen.

Zur Montage der haube mit Dekorkamin (option)

• Den Bügel 7.2.1 wie angegeben 1-2 mm unterhalb der Decke oder der oberen Begrenzung anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten. • Die Mitte der Löcher des Bügels kennzeichnen. • Den Bügel 7.2.1 wie angegeben X mm unterhalb des ersten Bügels (X = Höhe des mitgelieferten oberen Kaminteils) anlegen und seinen Mittelpunkt (Einschnitte) an der senkrechten Bezugslinie ausrichten. • Die Mitte der Löcher des Bügels kennzeichnen. • Die gekennzeichneten Punkte mit einem Bohrer ø 8 mm bohren. • Die Dübel 11 in die Bohrungen einfügen. • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren. • Die Bügel mit den mitgelieferten Schrauben 12a (4,2 x 44,4) befestigen.

Montage des Haubenkörpers • Die Klappen öffnen/ Die Klappe öffnen (siehe Abschnitt Öffnung Panel). • Die Fettfilter an den speziellen Griffen herausziehen. • Die beiden Schrauben Vr der Bügel 11a auf den Hubbeginn regulieren. • Den Haubenkörper an den 2 Bügeln 11a einhaken. • Vom Haubeninneren her den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. • Die Sicherungsschraube 12a einschrauben. • Die Klappen wieder verschließen/ Die Klappe öffnen.

Luftaustritt bei der Umluftversion • Den Filterdeckel mit vier Schrauben 12c (2,9 x 6,5) am Luftauslass anschrauben. • Das Luftstromrichtungsgitter 8 mit den 2 mitgelieferten Schrauben 12d (2,9 x 9,5) am Auslass der aufbereiteten Luft befestigen. • Die Klappe/n öffnen (Siehe Absatz Öffnen der Paneele). • Die Fettfilter an den speziellen Griffen herausziehen. • Sicherstellen, dass die Aktivkohlefilter zur Geruchsbindung vorhanden sind.

Anschlüsse LUFTAUSTRITT BEI DER ABLUFTVERSION Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen.

Für die Installation der Ablufthaube wird auf die Anleitungen verwiesen, die im spezifischen AbluftBausatz für die Haube enthalten ist. Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

Vor der Installation die Netzspannung durch herausdrehen der Sicherung oder ausschalten des Hauptschalters stromlos machen. Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. Entfernen Sie die Fettfilter (s. Abschnitt „Wartung“) und versichern Sie sich, daß die Kabelverbindung in die Steckdose des Gebläses einwandfrei eingesteckt wird. Achtung: Das Gerät nur an die Netzspannung die im Typenschild angegeben ist anschließen.

BEDIENUNG Schalttafel

Funktion Stellt den Motor ab. Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein. Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein Aktiviert durch 2 Sekunden langes Drücken das um 30 Minuten verzögerte Abschalten (Motor+Beleuchtung). Bei aktiver Funktion kann die Betriebsgeschwindigkeit geändert werden. Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein Aktiviert mit 2 Sekunden langem Drücken die auf 6 Minuten eingestellte Intensivgeschwindigkeit, nach deren Ablauf wieder zur zuvor gewählten Gebläsestufe zurückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. Schaltet die Beleuchtungsanlage auf höchster Intensitätsstufe ein und aus.

L Die Tasten T1+T2 leuchten. Die Tasten T1+T3 leuchten. Die entsprechenden Tasten T1+ (T2 oder T3 oder T4) blinken. Die Tasten T1+T4 leuchten. Die Taste blinkt.

WARTUNG Öffnen des Paneels • Das Paneel herausziehen. • Das Paneel ist in jeder beliebigen Position arretierbar. • Die Außenflächen mit einem feuchten Lappen und einem neutralen Flüssigreiniger säubern. • Auch Innen mit einem feuchten Lappen und einem neutralen Reinigungsmittel säubern; keine nassen Tücher oder Schwämme, oder gar Wasser verwenden, und keine schleifenden Mittel einsetzen.

Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG

• Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch häufiger gereinigt werden, was im Geschirrspüler möglich ist. • Das Absauge Paneel öffnen. • Bauen Sie die Filter einzeln aus. Drücken Sie die Filter nach hinten bis zum Anschlag und ziehen Sie gleichzeitig vorne an der Grifföffnung soweit nach unten, dass Sie die Filter gut entnehmen können. • Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.) • Nun die Filter wieder einbauen, so dass der Griff nach der äußeren Sichtseite zeigt. • Das Absauge Paneel schließen.

Aktivkohle-Geruchsfilter (Umluftversion) Der Aktivkohlefilter ist nicht wasch- oder regenerierbar und muss mindestens alle 4 Monate oder bei sehr intensiver Nutzung auch häufiger ersetzt werden. AUSWECHSELN • Das Absauge paneel öffnen. • Die Fettfilter entfernen. • Die verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A). • Die neuen Filter wie angegeben einbauen (B). • Die Fettfilter wieder einbauen. • Das Absauge paneel schließen.

Beleuchtung LED-Strahler • Für den Austausch der LED-Strahler wenden Sie sich bitte an den Kundendienst. Achtung: Dieses Gerät ist mit einer weißen LED-Lampe der Klasse 1M gemäß EN 60825-1 ausgestattet: 1994 + A1:2002 + A2:2001; max. gelieferte Lichtleistung @439nm: 7µW. Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
