MODE D'EMPLOI AHF571WH AIRLUX

Merci d’avoir choisi ce produit. Veuillez lire attentivement le présent manuel d’utilisation avant d’installer et d’utiliser le groupe filtrant. Conservez-le pour pouvoir vous y référer ultérieurement.

MANUEL D’UTILISATION GROUPE FILTRANT

Cher client, Suivre les instructions contenues dans le présent manuel d’utilisation garantit à l’appareil des performances optimales toute sa durée de vie.

SOMMAIRE RECOMMANDATIONS ET SUGGESTIONS CARACTÉRISTIQUES INSTALLATION ET UTILISATION FONCTIONNEMENT ENTRETIEN DÉPANNAGE RECOMMANDATIONS ET SUGGESTIONS INSTALLATION * Le fabricant ne sera pas tenu responsable pour tout dommage résultant de l’utilisation non appropriée du produit. * Lire le présent manuel d’utilisation avant d’installer et d’utiliser le groupe filtrant. Le conserver pour d’éventuelles consultations ultérieures. * Seul un technicien autorisé et expérimenté peut entreprendre les travaux d’installation et d’entretien. * Vérifier que le voltage du réseau correspond à celui indiqué sur la plaque signalétique fixée à l’intérieur du groupe filtrant. * Ne pas raccorder le groupe filtrant à des conduits d’échappement évacuant des fumées de combustion (chaudières, cheminées, etc.) * Si le groupe filtrant est utilisé conjointement à des appareils non électriques (par ex. installation au gaz), un niveau suffisant de ventilation doit être garanti dans la pièce de façon à empêcher le reflux des gaz d’échappement. La cuisine doit disposer d’une ouverture directe sur l’extérieur afin de garantir l’entrée d’air pur. * La distance minimale d’installation du groupe filtrant est de 750 mm d’une table de cuisson au gaz est de 650 mm d’une table de cuisson électrique. Si les instructions d’installation d’une table de cuisson au gaz spécifient une distance plus élevée, elle doit être prise en compte. 35

REMARQUE : Deux personnes ou plus sont nécessaires pour installer ou déplacer cet appareil. Dans le cas contraire, un risque de blessure existe. UTILISATION * Ce groupe filtrant est conçu exclusivement pour un usage domestique, à savoir éliminer les vapeurs de cuisson. * Ne jamais utiliser le groupe filtrant à des fins autres que celle pour laquelle il a été conçu. * Ne jamais laisser de grandes flammes nues sous le groupe filtrant en marche. * Ajuster l’intensité de la flamme pour la diriger uniquement sur le fond de la casserole ; en s’assurant que la flamme ne dépasse pas sur les côtés. * La friteuse doit être constamment sous surveillance lors de son utilisation, car l’huile surchauffée peut s’enflammer. * Le groupe filtrant ne doit pas être utilisé par des enfants ou toute personne qui n’est pas informée de son utilisation correcte. ENTRETIEN * Un entretien correct du groupe filtrant assure une bonne performance de l’appareil. * Débrancher le groupe filtrant de l’alimentation principale avant d’effectuer tout travail d’entretien. * Nettoyer et/ou remplacer le filtre à graisse en aluminium et le(s) filtre(s) à charbon actif après la période de temps recommandée. * Nettoyer le groupe filtrant en utilisant un chiffon humide et un détergent liquide neutre. * ÉLIMINATION : Ne pas jeter ce produit avec les déchets ménagers. Le tri de ces ordures est nécessaire pour un traitement adapté.

ATTENTION !! Dans certaines circonstances, les appareils électriques peuvent être une source de danger. * Ne pas vérifier l’état des filtres lorsque le groupe filtrant fonctionne. * Ne pas toucher l’ampoule après utilisation de l’appareil. * Ne pas débrancher l’appareil avec les mains mouillées. * Éviter les flammes nues car elles peuvent endommager les filtres et déclencher un incendie. *

s’enflammer. * Débrancher le groupe filtrant de l’alimentation principale avant d’effectuer tout travail d’entretien. * Les enfants ne sont pas conscients des risques que comportent les appareils électriques. C’est pourquoi il faut uniquement utiliser l’appareil sous la surveillance d’un adulte et le conserver hors de la portée des enfants. * Ne pas utiliser ce produit à l’extérieur. * Cet appareil n’a pas été conçu pour être utilisé par des personnes (y compris des enfants) présentant un handicap physique, sensoriel ou mental, ou un manque d’expérience et de connaissance, à moins qu’elles n’aient été informées de la manière d’utiliser l’appareil et qu’elles soient surveillées par une personne responsable de leur sécurité. Il faut surveiller les enfants pour qu’ils ne jouent pas avec l’appareil. * Une ventilation adéquate de la pièce est indispensable lorsque le groupe filtrant est utilisé en même temps que des appareils qui brûlent du gaz ou d’autres combustibles. * Le non-respect des instructions de nettoyage peut engendrer un risque d’incendie.

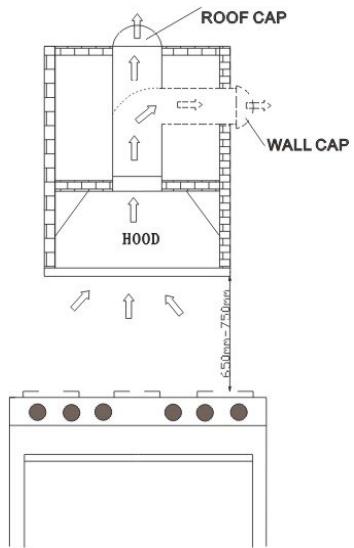

Remarque 1 : Si le groupe filtrant est en inox, retirer avec précaution le film de protection en plastique de toutes les surfaces extérieures avant l’installation finale. Remarque 2: Au moins deux personnes sont nécessaires pour installer le groupe filtrant. DESCRIPTION / CONNEXIONS Le groupe filtrant peut être installé en version évacuation ou recyclage. Version évacuation Le groupe filtrant aspire les vapeurs de cuisson chargées de fumées et d’odeurs à travers les filtres à graisses et les expulse à l’extérieur via le tuyau d’évacuation. Dans cette version les filtres à charbon actif ne sont pas nécessaires.

ATTENTION !! Pour réduire le risque d’incendie, l’utilisation d’un conduit métallique est conseillée. Ne pas utiliser de matériaux inflammables pour évacuer l’air. 1. Choisir où le conduit va passer entre le groupe filtrant et l’extérieur. 2. Un conduit droit et court assurera un meilleur fonctionnement du groupe filtrant. 3. Un conduit long, des coudes et autres transitions réduisent les performances de l’appareil. Il faut en utiliser le moins possible. Des conduits plus larges peuvent être nécessaires pour améliorer les performances des longs tuyaux. 4. Il est recommandé d’utiliser des conduits ronds de Ø150 mm, toutefois, un réducteur de Ø150 mm à Ø120 mm est fourni si l’installation nécessite un conduit de Ø 120 mm. 5. L’air ne doit pas être libéré dans un conduit qui est utilisé pour évacuer les fumées des appareils qui brûlent du gaz ou d’autres combustibles. Les régulations en vigueur concernant l’évacuation de l’air doivent être respectées. Consulter les autorités locales et les codes du bâtiment pour connaître les exigences en matière de conduites d’évacuation. 6. Installer un capuchon de toit ou de mur. Raccorder le conduit en métal rond au capuchon et remonter jusqu’à l’emplacement du groupe. Version recyclage Le groupe filtrant aspire les vapeurs de cuisson chargées de fumées et d’odeurs à travers les filtres à graisse et les filtres à charbon actif et réinjecte de l’air pur dans la pièce. Pour une efficacité constante, le(s) filtre(s) à charbon actif doit(doivent) être remplacé(s) régulièrement. Il faut choisir dès le début le type d’installation (recyclage ou évacuation).

recommandons d’installer le groupe filtrant en version évacuation.

Raccordement électrique * Le câblage électrique doit être effectué par une personne qualifiée, conformément aux normes et standards en vigueur. Mettre le système hors tension à l’entrée de service avant d’effectuer le câblage. * Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, un agent de service ou une autre personne tout aussi compétente afin d’éviter tout risque d’accident. * Ne pas utiliser une prise ou une rallonge autre que celles fournies initialement avec le groupe filtrant. INSTALLATION Avant de commencer l’installation, pour mieux gérer le groupe filtrant, nous vous conseillons d’enlever le panneau inférieur. 1. Le groupe filtrant a été conçu pour être utilisé avec un conduit d’évacuation de Ø150 mm. Si un conduit d’évacuation de Ø120 mm doit être utilisé, le réducteur de la sortie d’air de Ø 120 mm est nécessaire.

INSTALLATION VERSION ÉVACUATION Avant de fixer l’appareil, le conduit en métal d’évacuation de l’air vers l’extérieur doit être installé. Utiliser un conduit d’évacuation avec : - la longueur minimum indispensable ; - le moins de coudes possible (angle maximum du coude: 90°) ; - le matériel certifié (selon les normes locales, de construction et d’incendie) ; et aussi lisse que possible à l’intérieur. Il est également recommandé d’éviter les changements drastiques dans la section transversale (diamètre recommandé : 150 mm).

Installation dans le meuble haut 1. Avant de fixer le groupe filtrant, percer dans le meuble un trou de 165 mm de diamètre pour un conduit d’évacuation de Ø150 mm ou de Ø 135 mm pour un conduit d’évacuation de Ø120 mm. 2. Dans tous les cas, vérifier la position de la prise de courant et prévoir où le câble passera, puisqu’il faudra peut-être faire un trou dans le meuble pour l’accueillir. 3. Dévisser les 2 vis visibles situées sur les côtés intérieurs du cadre supportant les filtres et enlever le panneau inférieur. Les 6 trous de montage autour de l’unité sont alors accessibles. 477/657

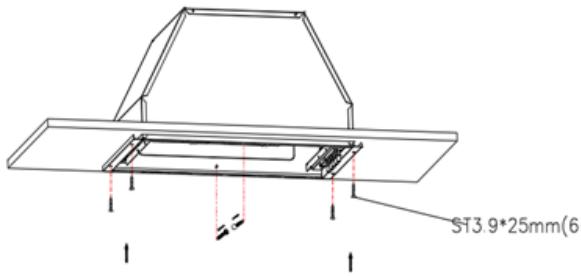

4. Soulever le groupe filtrant et le placer dans l’ouverture du caisson. Sécuriser l’unité en utilisant les 6 longues vis de montage.

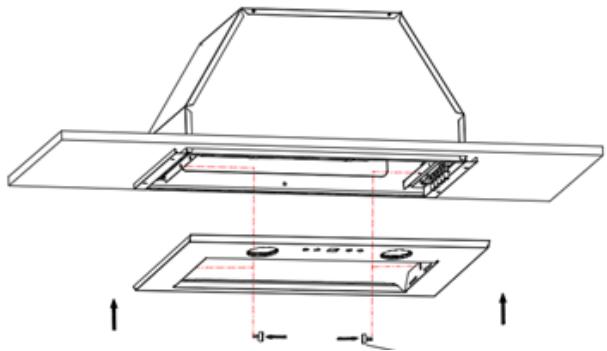

5. Replacer le panneau inférieur du groupe en vissant les 2 vis.

6. Visser les lampes LED dans les orifices prévus à cet effet dans le sens des aiguilles d’une montre. 7. Effectuer le raccordement électrique. L’installation est à présent terminée. Remarque: - L’air évacué ne doit pas être aspiré dans un conduit qui est utilisé pour évacuer les émanations provenant d’appareils qui brûlent du gaz ou d’autres carburants.

- Si les instructions d’installation d’une table de cuisson au gaz spécifient une distance plus élevée, elle doit être prise en compte. -Les réglementations concernant l’évacuation de l’air vicié doivent être respectées. Vérifier auprès des autorités locales les codes de construction pour les équipements d’évacuation.

(1) COMMANDES PAR CURSEURS Le groupe est commandé en utilisant les curseurs situés sur le panneau inférieur. -

Le curseur « éclairage » permet d’allumer et d’éteindre la lumière.

Le curseur « ventilation » permet de régler le ventilateur sur les 3 vitesses: 0 - OFF I – VITESSE MINIMUM II – VITESSE INTERMÉDIAIRE III – VITESSE MAXIMUM

(2) COMMANDES ÉLECTRONIQUES SANS BOOSTER Le groupe est commandé en utilisant les commandes électroniques situées sur le panneau inférieur. -

La touche « on/off » permet d’allumer et d’éteindre le groupe.

La touche « éclairage » permet d’allumer et d’éteindre la lumière.

La touche « ventilation » permet de régler la soufflerie sur quatre vitesses. F1– VITESSE MINIMUM F2– VITESSE INTERMÉDIAIRE F3– VITESSE MAXIMUM

La touche « timer » permet de définir un laps de temps de 1 à 15 minutes pendant lequel le groupe fonctionnera avant de s’éteindre 43

automatiquement. Appuyez sur la touche « timer » lorsque le moteur fonctionne. Par défaut le timer se règle sur 15 minutes. Ajustez-le en appuyant sur le bouton

automatiquement lorsque le temps sera écoulé.

(3) COMMANDES ÉLECTRONIQUES AVEC BOOSTER Le groupe est commandé en utilisant les commandes électroniques situées sur le panneau inférieur. -

La touche « on/off » permet d’allumer et d’éteindre le groupe.

La touche « éclairage » permet d’allumer et d’éteindre la lumière.

La touche « ventilation » permet de régler la soufflerie sur quatre vitesses.

F1– VITESSE MINIMUM F2– VITESSE INTERMÉDIAIRE F3– VITESSE MAXIMUM P– BOOSTER Remarque: en sélectionnant la vitesse P– BOOSTER,

fonctionnera à la vitesse la plus élevée pendant 5 minutes et passera automatiquement à la vitesse F3 une fois ce temps écoulé. -

La touche « timer » permet de définir un laps de temps de 1 à 15 minutes pendant lequel le groupe fonctionnera avant de s’éteindre automatiquement. Appuyez sur la touche « timer » lorsque le moteur fonctionne. Par défaut le timer se règle sur 15 minutes. Ajustez-le en appuyant sur le bouton

automatiquement lorsque le temps sera écoulé.

ENTRETIEN FILTRE À GRAISSE * Le filtre à graisse doit être nettoyé régulièrement (tous les deux mois d’utilisation, voire plus souvent en cas d’usage intensif). Utiliser une solution chaude à base de détergent. * En fonction de sa taille, le filtre à graisse est lavable au lave-vaisselle. Après plusieurs lavages sa couleur peut changer. Cette décoloration d’entrave en rien son bon fonctionnement. FILTRE(S) À CHARBON Ces filtres ne sont pas lavables et doivent être remplacés tous les 3 mois d’utilisation, voire plus souvent en cas d’usage intensif. 1. Pour

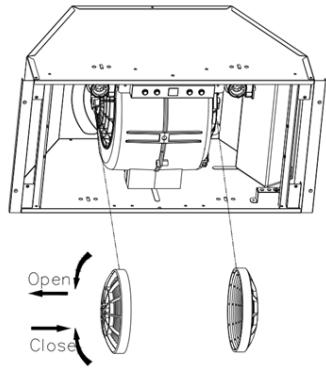

le(s) filtre(s) à charbon,

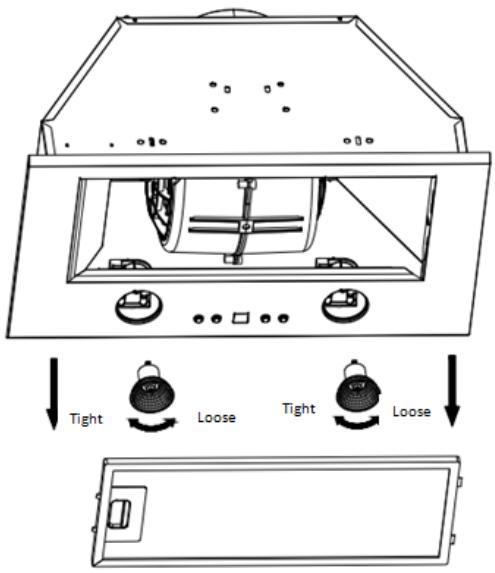

tourner jusqu’à entendre le clic final. 2. Installer le panneau inférieur après avoir installé le(s) filtre(s) à charbon. 3. Pour retirer le(s) filtre(s) à charbon, retirer tout d’abord le panneau inférieur, puis le(s) filtre(s) à charbon en tournant dans le sens contraire des aiguilles d’une montre. ÉCLAIRAGE Ce groupe filtrant est équipé de deux SPOTS LED GU10 (AC 230V, 4W max. chacun) AVERTISSEMENT: Toujours couper l’alimentation électrique avant d’effectuer une quelconque opération sur l’appareil. Pour changer un spot LED : 1. Enlever le filtre en aluminium. 2. Dévisser le spot LED dans le sens inverse des aiguilles d’une montre, et remplacer avec le même type de LED.

ATTENTION EN REMPLAÇANT LES LAMPES LED. Nous conseillons d’utiliser uniquement des lampes avec les mêmes caractéristiques que celles remplacées.

NETTOYAGE DU GROUPE FILTRANT L’inox est l’un des matériaux les plus faciles à nettoyer. Un entretien occasionnel permet de préserver sa belle apparence. Conseils de nettoyage: * De l’eau chaude avec un peu de savon ou détergent suffisent généralement. * Conclure chaque nettoyage en rinçant à l’eau claire. Essuyer avec un chiffon doux et propre pour éviter les traces d’eau. * En cas de décoloration ou de dépôts persistants, utiliser un nettoyant ménager qui n’attaque pas ou une poudre de polissage pour inox avec un peu d’eau et un chiffon doux. * Pour les dépôts tenaces, utiliser un tampon de récurage en plastique ou une brosse douce avec du nettoyant et de l’eau. Frotter légèrement dans le sens des lignes de polissage ou “ grain” de la finition en inox. Éviter d’exercer une pression trop grande qui risque d’endommager la surface. * Ne pas laisser les dépôts longtemps sur la surface. * Ne pas utiliser de laine de fer ou de brosse en acier ordinaire. Des petits morceaux d’acier pourraient adhérer à la surface et provoquer de la rouille. * Ne pas laisser de solutions salines, désinfectants, javel ou agents de nettoyage longtemps en contact avec l’inox. De nombreux produits cités ci-dessus contiennent des produits chimiques qui peuvent endommager la surface. Rincer à l’eau après l’exposition et sécher avec un chiffon propre. * Les surfaces peintes doivent être nettoyées avec de l’eau chaude et du détergent doux uniquement.

DÉPANNAGE Le groupe filtrant peut ne pas fonctionner ou fonctionner incorrectement. Avant d’appeler le service après-vente, éteindre l’appareil, débrancher l’alimentation électrique et se référer au présent guide pour déterminer le problème. Si le dysfonctionnement persiste, contacter notre service après-vente et préciser la nature du problème, le modèle de l’appareil et son numéro de série (sur la plaque signalétique à l’intérieur du groupe filtrant) États

1. La fiche n’est pas

Pas de réponse des lampes et du moteur

enfoncée correctement dans

la prise de courant. 2. Remplacer le cordon

2. Le cordon d’alimentation est

d’alimentation s’il est

Remplacer le fusible sur le

La lampe ne fonctionne pas

1. S’assurer que la fiche est

Réparer ou remplacer

1. Le groupe n’a pas

Le corps du groupe vibre violemment et est très bruyant

S’assurer que le groupe a été

installé conformément au présent

processus d’installation décrit dans le présent manuel. 2. Vérifier si le joint de raccordement de chaque partie n’est pas endommagé. Vérifier si la distance entre le groupe filtrant et la table de cuisson n’est pas trop

La distance idéale est de 65-75cm.

L’extraction d’air n’est pas performante

Ouvrir la porte et les fenêtres

ventilation de la pièce

correctement. Améliorer

Réparer ou remplacer le conduit

Remplacer ou nettoyer les filtres

filtre(s) à charbon saturés. Sortie d’évacuation

Nettoyer la sortie d’évacuation de
