Français ATTENTION -------------------------------------------------La distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 65 cm. L'air aspiré ne doit pas être canalisé dans un conduit qui est utilisé pour évacuer les fumées produites par des appareils alimentés par des sources d'énergies autres que l'énergie électrique (installations de chauffage central, radiateurs, chauffe-eau, etc.). Pour évacuer l'air qui doit être éliminé respectez les prescriptions des autorités compétentes. De plus l'air qui doit être évacué ne doit pas être déchargé dans une cavité du mur, à moins que cette cavité soit prévue pour ce but. Prévoyez une aération de la pièce adéquate quand une hotte et des appareils alimentés par une énergie autre que l'énergie électrique (poêle à gaz, à huile, à charbon etc.) sont utilisés en même temps. En effet, en évacuant l'air, la hotte pourrait créer une dépression dans la pièce. La pression négative de la pièce ne doit pas dépasser 0,04mbar, évitant ainsi que la source de chaleur provoque un appel des gaz qui doivent être évacués. Il est donc nécessaire d'équiper la pièce de prises d'air alimentant un flux d'air frais constant. ATTENTION: cet appareil doit être relié à la terre. Lors du raccordement électrique assurezvous que la prise de courant est munie de connexion de mise à terre; vérifiez aussi que les valeurs de tension correspondent à celles qui sont indiquées sur la plaque des caractéristiques de l’appareil, qui se trouve à l'intérieur de celui-ci. Si votre appareil n'a pas de cable flexible qui ne peut pas être séparé et de prise, ou bien d'autre dispositif qui garantisse le débranchement de tous les pôles du réseau, avec une distance d'ouverture entre les contacts d'au moins 3 mm, ces dispositifs de séparation du réseau doivent alors être prévus dans l'installation fixe.

Avant de procéder à une opération d’entretien ou de nettoyage quelconque, débranchez l’appareil.

UTILISATION -------------------------------------------------Evitez d'utiliser des matériaux qui causent des flambées à proximité de l'appareil. Dans le cas de fritures, faites tout particulièrement attention au danger d’incendie que représentent les huiles et les corps gras. A cause de son inflammabilité l’huile usagée est particulièrement dangereuse. N'utilisez pas de grilles électriques découvertes. Pour éviter des risques d'incendie possibles suivez les instructions données concernant le nettoyage des filtres antigraisses et sur la façon d'enlever des dépots éventuels de graisse sur l'appareil.

ENTRETIEN -------------------------------------------------Un entretien soigné est une garantie de bon fonctionnement et de bon rendement de votre appareil dans le temps. Faites très attention surtout aux panneaux filtrants anti-graisse et nettoyez-les périodiquement (au moins tous les deux mois). Retirez les filtres anti-graisse et lavez-les avec un détersif neutre à la main ou dans le lave-vaisselle. Pour nettoyer les appareils peints, utilisez de l’eau tiède et du détersif neutre: évitez les produits abrasifs. Pour nettoyer les appareils en acier, cuivre et laiton, faites très attention: il ne faut absolument pas utiliser de produits abrasifs ou corrosifs. Nous conseillons d’employer des produits spécifiques et de suivre leurs modes d'emploi.

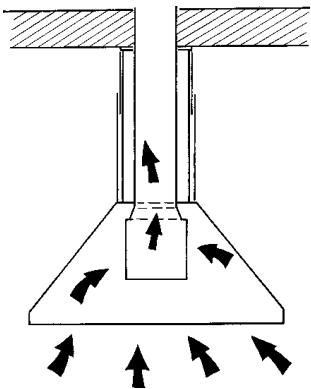

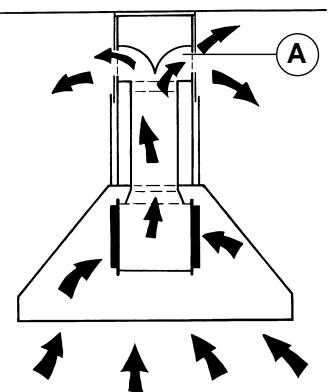

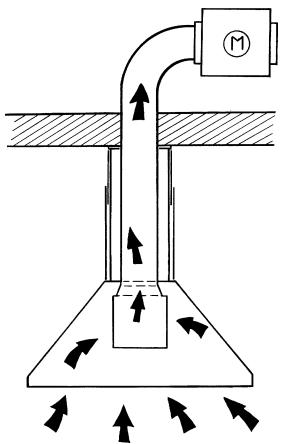

Cet appareil est composé d’une structure téléscopique de support, une hotte et une cheminée décorative haute de revêtement de la structure. L'appareil peut être en version recyclage, en version aspirante, ou en version avec moteur extérieur. Dans la version Recyclage (Fig.1), l’air et les vapeurs convoyés par l’appareil sont épurés par des filtres à charbons actifs et remis en circulation à travers les grilles d’aération latérales de la cheminée supérieure. ATTENTION: Pour l’utilisation de la version Recyclage il faut deux filtres à charbons actifs et un déviateur d’air A (Fig.1), placé dans la partie haute de la structure, qui permet la circulation de l’air dans le local. Dans la version Aspirante (Fig.2), les vapeurs et les odeurs de la cuisine sont convoyées directement à l’extérieur par un conduit d’évacuation à travers le plafond. Il n’est donc pas nécessaire d’utiliser les filtres à charbons actifs. Dans la version avec moteur extérieur (Fig.3) l'appareil doit être relié à une hotte aspirante séparée. Il sert de base d'installation d'évacuation de l'air. Employer uniquement les moteurs proposés dans le catalogue original.

INSTALLATION -------------------------------------------------En outre, nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque vous aurez terminé, que l'appareil est solidement fixé; il est conseillé de confier les opérations d'installation à des spécialistes. Avant de procéder aux opérations de montage, pour manoeuvrer plus aisément l’appareil, démontez les filtres métalliques (Fig.4): débloquez le dispositif d’arrêt et poussez les filtres vers l’intérieur en les tournant vers le bas jusqu’à les dégager des supports. Pour remon-ter les filtres, effectuez ces mêmes operations dans le sens inverse. Conditions essentielles pour le montage: – Prévoyez l’alimentation électrique à l’intérieur du conduit décoratif.

Si l'appareil doit être installé en version Aspirante ou en version avec moteur extérieur, prévoyer le trou d’évacuation de l’air.

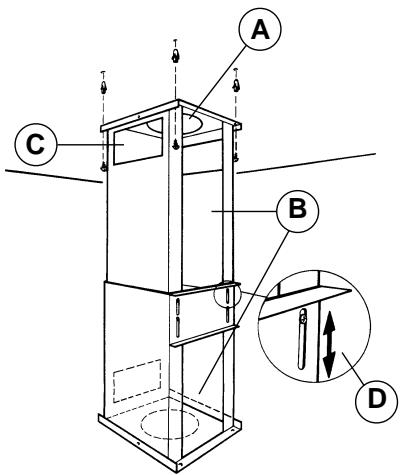

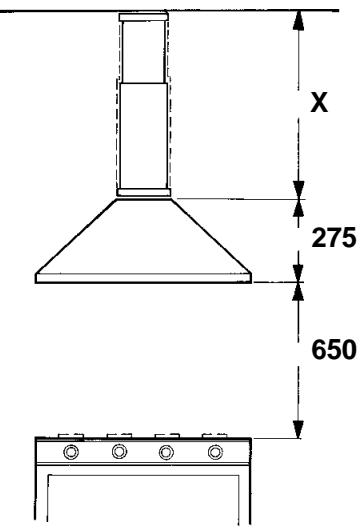

Dès que vous avez choisi le point de fixation, procédez au montage de la manière suivante: Version aspirante et version avec moteur extérieur – A l’aide du gabarit de perçage, pratiquez les trous pour la fixation au plafond sur la verticale de votre table de cuisson. – Ce modèle permet d’évacuer l’air vicié par le haut et aussi latéralement, à travers les ouvertures A ou B (Fig.6). Mettez en place la structure de soutien suivant vos exigences spécifiques, sans oublier ce qui suit: le côté de la structure avec l’ouverture B (Fig.6) doit toujours être tourné vers un côté court de la hotte. – Après mise en place du trou d’évacuation de l’air et de l’alimentation électrique dans l’encombrement du conduit décoratif haut, fixez la structure de support au plafond par les vis et rondelles de diamètre plus grand et les chevilles en dotation. – Réglez la hauteur de la structure téléscopique au moyen des quatre vis de fixation D (Fig.6), sans oublier que la hauteur de la hotte est de 275 mm et que sa distance par rapport à la table de cuisson doit être d’au moins 650 mm (Fig.5). – Mettez en place le tuyau d’évacuation de l’air et placez-le à l'intérieur de la structure téléscopique de soutien; mettez en place le câble d’alimentation électrique. – Montez le conduit décoratif haut sur la structure. – Fixez le tuyau décoratif haut à la plaque de la structure ancrée au plafond par les deux vis A (Fig.7). – Montez le conduit décoratif bas, en le poussant jusqu’au sommet, vissez partiellement les vis B (Fig.7) et posez provisoirement le tuyau sur celles-ci. Pendant cette opération contrôlez que les trous de fixation C (Fig.7) du conduit décoratif se trouvent sur la partie basse. – Fixez la hotte à la plaque inférieure de la structure téléscopique au moyen des quatre écrous et rondelles livrés avec l’appareil (Fig.8). – Mettez en place la bride de jonction évacuation de l’air A (Fig. 9) sur la hotte à travers la partie inférieure de l’ouverture B (Fig.6). – Fixez le tuyau d’évacuation de l’air, monté précédemment, à la bride de jonction sur la hotte et ensuite effectuez le raccordement électrique.

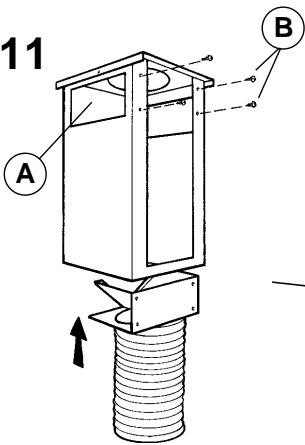

– Seulement pour la version avec moteur extérieur (Fig.10): faire la connexion électrique entre le moteur extérieur et la hotte en utilisant les plaques de jonction appropriées: enlever l'élément A et le couvercle B de la boîte de connexion. Fixer le cable de raccordement du moteur à la plaque de jonction C. Remonter l'élément A et le couvercle B de la boîte de connexion. L'autre extrémité du câble doit être fixée à la plaque de jonction du moteur extérieur. – Effectuez le raccordement électrique de la hotte au moyen du câble d'alimentation. – Eliminez les deux vis de fixation provisoire du conduit décoratif bas et positionnez-le définitivement en l’appuyant contre la hotte. Fixez par les deux vis B (Fig.9). Version recyclage Pour obtenir la circulation de l’air dans le local, à travers les grilles de la cheminée, il faut monter la structure de soutien de la manière suivante: Retirez les quatre vis D (Fig.6) de la structure et separez la partie haute de la partie basse. Montez un tuyau approprié sur la bride de jonction du déflecteur d’air en dotation (Fig.11). Placez le déflecteur filtrant, déjà monté sur le tuyau, dans la structure haute de manière à ce que la bouche de sortie de l’air coincide avec l’ouverture A (Fig.11) de la structure de support. Fixez à l’aide des quatre vis B (Fig.11). Accouplez de nouveau la partie haute et la partie basse de la structure téléscopique (Fig.6) et introduisez les vis de fixation D (Fig.6). – A l’aide du gabarit de perçage, pratiquez les trous pour la fixation au plafond sur la verticale de votre table de cuisson. – Mettez en place la structure de soutien suivant vos exigences spécifiques, sans oublier ce qui suit: le côté de la structure avec l’ouverture B (Fig.6) doit toujours être tourné vers un côté court de la hotte. – Après mise en place de l’alimentation électrique dans l’encombrement du conduit décoratif haut, fixez la structure de support au plafond par les vis et rondelles de diamètre plus grand et les chevilles en dotation. – Réglez la hauteur de la structure téléscopique au moyen des quatre vis de fixation D (Fig.6), sans oublier que la distance entre la surface de la table de cuisson et la base de la hotte doit être d'au moins 650 mm (Fig.5). – Mettez en place le câble d’alimentation électrique. – Montez le conduit décoratif haut sur la structure de manière à ce que les grilles (Fig.12) se

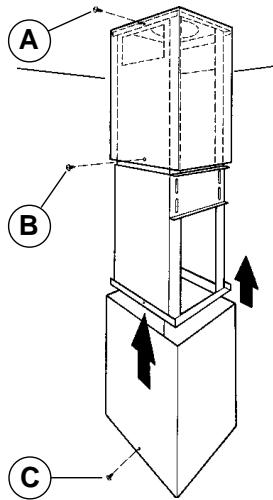

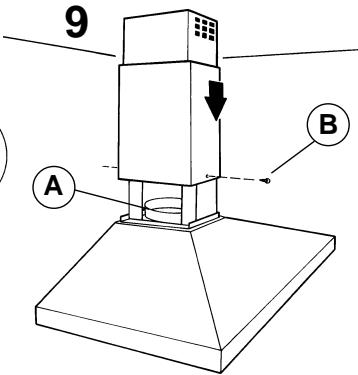

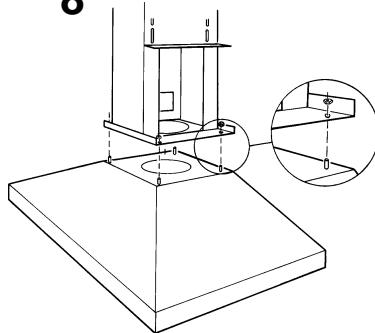

trouvent à la hauteur de l’ouverture C (Fig.6) de la structure. – Fixez le tuyau décoratif haut à la plaque de la structure ancrée au plafond par les deux vis A (Fig.7). – Montez le conduit décoratif bas, en le poussant jusqu’au sommet, vissez partiellement les vis B (Fig.7) et posez provisoirement le tuyau sur celles-ci. Pendant cette opération contrôlez que les trous de fixation C (Fig.7) du conduit décoratif se trouvent sur la partie basse. – Fixez la hotte à la plaque inférieure de la structure téléscopique au moyen des quatre écrous et rondelles livrés avec l’appareil (Fig.8). – Mettez en place la bride de jonction évacuation de l’air A (Fig.9) sur la hotte à travers la partie inférieure de l’ouverture B (Fig.6). – Fixez le tuyau d’évacuation de l’air, monté précédemment, à la bride de jonction sur la hotte et ensuite effectuez le raccordement électrique. – Eliminez les deux vis de fixation provisoire du conduit décoratif bas et positionnez-le définitivement en l’appuyant contre la hotte. Fixez par les deux vis B (Fig.9).

FONCTIONNEMENT -------------------------------------------------A B C D E

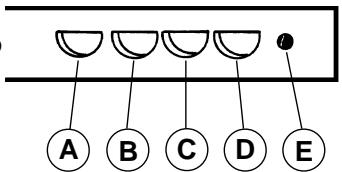

Interrupteur d’éclairage (Fig.13) Interrupteur ON/OFF moteur en 1e vitesse Interrupteur 2e vitesse Interrupteur 3e vitesse Voyant

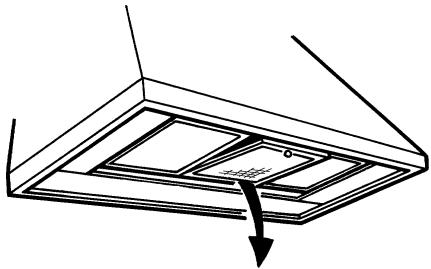

Si vous utilisez l'appareil en version recyclage, il est nécessaire de remplacer les filtres à charbons actifs; la fréquence de cette opération dépend de l'utilisation que vous en faites (Fig.14), mais vous devez le faire environ tous les six mois. Pour enlever les filtres, faites-leur suivre un mouvement rotatif, et raccrochez-les toujours en les faisant tourner, mais en sens contraire. Illumination Pour acceder à la lampe d’illumination, retirer la plafonnier en dévissant la vis (Fig.15). Remplacer avec lampes du même type. Pour remplacer les ampoules halogènes rectangulaires, ouvrir le volet (Fig.16) et démonter l'ampoule en faisant attention à ne pas la toucher de la main. Remplacer par une ampoule ayant les mêmes caractéristiques.
