Type de produit	Hotte aspirante
Marque	AIRLUX
Modèle	AHWE87BK
Distance minimale de sécurité	650 mm entre le plan de cuisson et la hotte
Alimentation électrique	Voir plaque signalétique à l'intérieur de la hotte (tension secteur)
Classe d'appareil	Classe I (mise à la terre requise)
Diamètre de sortie d'air	120 mm ou 150 mm (avec réducteur fourni)
Vitesses moteur	4 vitesses (dont une temporisée 7 min)
Éclairage	Oui, commande par touche L
Filtres à graisse	Métalliques autoporteurs, lavables au lave-vaisselle
Fréquence de nettoyage des filtres à graisse	Tous les 2 mois (ou plus souvent selon usage)
Filtre à charbon actif	Remplacement tous les 4 mois (non lavable)
Utilisation prévue	Domestique, élimination des odeurs de cuisine
Sécurité	Ne pas laisser de flammes libres, surveiller les friteuses, éviter les flambés sous la hotte
Installation	Version aspirante ou filtrante (avec raccord fourni)
Dimensions (cheminée)	Cheminée supérieure et inférieure réglables
Matériel de montage	Vis et brides fournies
Entretien	Débrancher avant entretien, nettoyer avec chiffon humide et détergent neutre
Protection environnementale	Recyclage en déchèterie (ne pas jeter aux ordures ménagères)

FOIRE AUX QUESTIONS - AHWE87BK AIRLUX

Quelle est la distance minimale entre le plan de cuisson et la hotte ?

La distance minimale de sécurité est de 650 mm. Cependant, vérifiez les instructions de votre plaque de cuisson au gaz, car elles peuvent spécifier une distance supérieure.

Comment installer la hotte en version aspirante ?

Utilisez un tube rigide ou flexible de 150 mm ou 120 mm. Pour 120 mm, insérez le flasque de réduction sur la buse avec clapet. Fixez le tube avec des colliers appropriés. Retirez les filtres à charbon actif si présents.

Comment installer la hotte en version filtrante ?

Montez les rallonges raccord sur le raccord, placez-le dans l'étrier de soutien et fixez-le. Branchez le raccord à la sortie de la hotte avec un tube de 150 mm. Assurez-vous de la présence des filtres à charbon actif.

Quelle est la fréquence de nettoyage des filtres à graisse ?

Lavez les filtres métalliques autoporteurs au lave-vaisselle environ tous les 2 mois, ou plus fréquemment en cas d'utilisation intensive. Laissez-les sécher avant de les remonter.

Comment remplacer le filtre à charbon actif ?

Retirez d'abord les filtres à graisse. Déclippez le filtre à charbon actif usagé et remplacez-le par un neuf. Il n'est ni lavable ni régénérable et doit être changé tous les 4 mois.

Les parties accessibles de la hotte deviennent-elles chaudes ?

Oui, attention : les parties accessibles peuvent devenir très chaudes si la hotte est utilisée avec des appareils de cuisson. Surveillez les enfants et ne touchez pas pendant ou après utilisation.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais assurez-vous d'une aération suffisante de la pièce. La dépression maximale ne doit pas dépasser 0,04 mbar. Ne laissez jamais les flammes libres s'échapper sur les côtés des casseroles.

Que faire en cas de cordon d'alimentation endommagé ?

Faites remplacer le cordon par le fabricant ou le service après-vente agréé pour éviter tout risque.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon humide imbibé d'un détergent liquide neutre. N'utilisez pas de produits abrasifs. Débranchez toujours la hotte avant le nettoyage.

Comment fonctionne la quatrième vitesse ?

La touche T5 active la quatrième vitesse avec une temporisation de 7 minutes. Après ce délai, le moteur revient à la vitesse précédente. Cette fonction est conçue pour les fortes émissions de fumée.

MODE D'EMPLOI AHWE87BK AIRLUX

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans certains appareils.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage d'une installation non correcte ou non conforme aux règles de l'art.

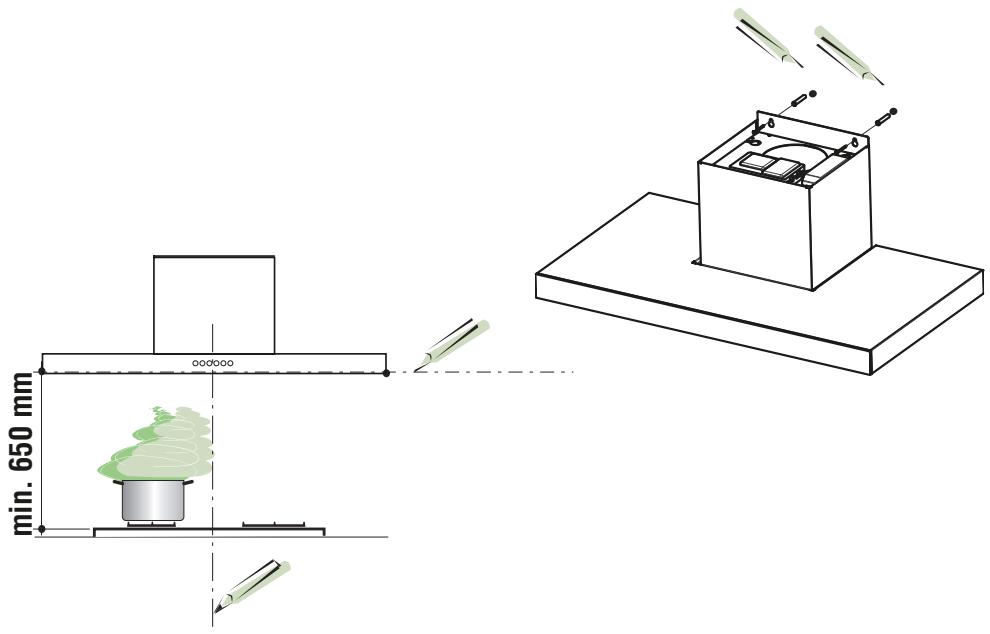

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hote à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hote (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar.
• En cas d'endommagement du cordon d'alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être respectés.

Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. - Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'accident. - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. - « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuisson. »

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général. Effectuer un entretien scrupuleux et en temps dus des Filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être apporté et remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez contacter le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

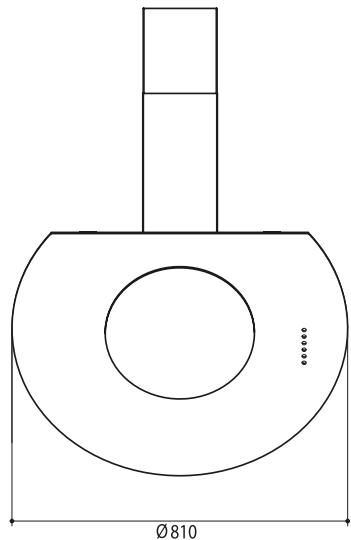

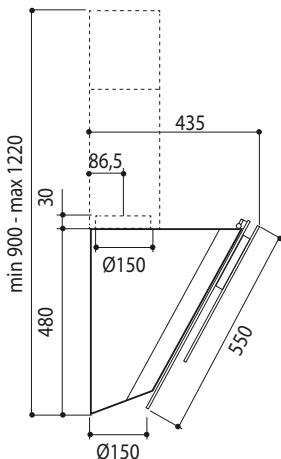

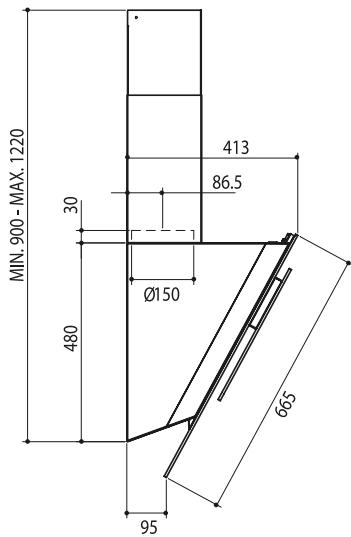

Encombrement

Perçage Paroi et Fixation Brides

• Avant d'accrocher le corps hotte, serrer les deux vis VR situées sur les points d'accrochage du corps hotte.
• Accrocher le corps hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis VR pour niveler le corps hotté.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm au besoin de l'installateur.

Branchement avec un tube de 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

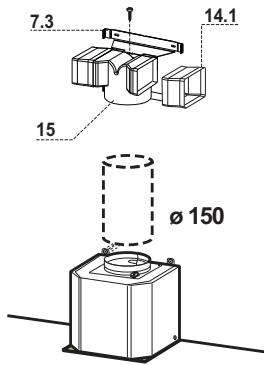

SORTIE Air version filtrante

• Insérer latéralement les rallonges raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de 150mm, selon le besoin de l'installateur.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée. Fixer légèrement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges raccord se trouve au niveau des bouches de la cheminée.

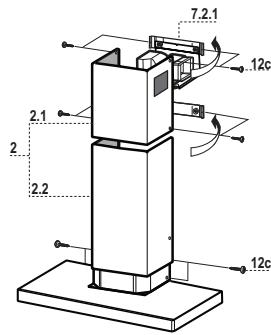

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer légèrement la partie inférieure au corps hôte, à l'aide des deux 2 vis 12c fournies.

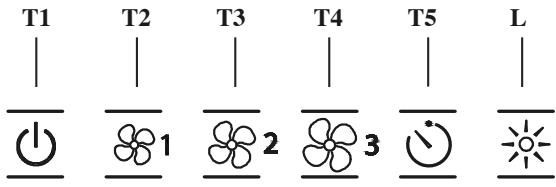

Tableau des commandes

TOUCHE		FONCTIONS
T1	Mateur	Coupe le moteur.
T2	Vitesse	Démarre le moteur à la première vitesse. Touche allumée fixe.
T3	Vitesse	Démarre le moteur à la deuxième vitesse. Touche allumée fixe.
T4	Vitesse	Démarre le moteur à la troisième vitesse. Touche allumée fixe.
T5	Vitesse	Démarrez le moteur à la quatrième vitesse. Touche clignotante.
		Elle démarre la quatrième vitesse avec une temporisation de 7 minutes, après lesquelles le moteur returne à la vitesse précédemment programmée. Fonction indiquée pour faire face aux pointes d'émission de fumées de cuisson.
L	Lumière	Branché et débranché l'éclairage. Touche allumée fixe.

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

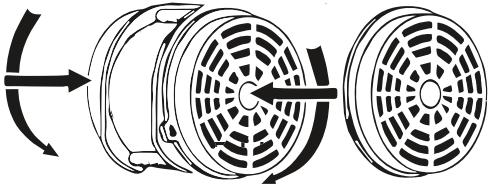

Reemplacement filtre au charbon ACTIF

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filtre anti-odeur au charbon actif colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtre anti-odeur au charbon actif.
• Remonter les filtres anti-graisse métalliques.
