Tipo di prodotto	Cappa aspirante
Marca	AIRLUX
Modello	AHWE87BK
Distanza minima di sicurezza	650 mm tra il piano cottura e la cappa
Alimentazione elettrica	Vedere targhetta all'interno della cappa (tensione di rete)
Classe dell'apparecchio	Classe I (messa a terra necessaria)
Diametro uscita aria	120 mm o 150 mm (con riduttore in dotazione)
Velocità motore	4 velocità (di cui una temporizzata 7 min)
Illuminazione	Sì, comando tramite tasto L
Filtri antigrasso	Metallici autoportanti, lavabili in lavastoviglie
Frequenza di pulizia filtri antigrasso	Ogni 2 mesi (o più spesso in base all'uso)
Filtro a carbone attivo	Sostituzione ogni 4 mesi (non lavabile)
Uso previsto	Domestico, eliminazione degli odori di cucina
Sicurezza	Non lasciare fiamme libere, sorvegliare le friggitrici, evitare fiammate sotto la cappa
Installazione	Versione aspirante o filtrante (con raccordo in dotazione)
Dimensioni (canna fumaria)	Canna fumaria superiore e inferiore regolabili
Materiale di montaggio	Viti e staffe in dotazione
Manutenzione	Scollegare prima della manutenzione, pulire con panno umido e detergente neutro
Protezione ambientale	Riciclaggio in discarica (non gettare nei rifiuti domestici)

Domande frequenti - AHWE87BK AIRLUX

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza minima di sicurezza è di 650 mm. Tuttavia, controllare le istruzioni del piano cottura a gas, poiché potrebbero specificare una distanza maggiore.

Come installare la cappa in versione aspirante?

Utilizzare un tubo rigido o flessibile da 150 mm o 120 mm. Per 120 mm, inserire la flangia di riduzione sul bocchettone con valvola. Fissare il tubo con fascette adeguate. Rimuovere i filtri a carbone attivo se presenti.

Come installare la cappa in versione filtrante?

Montare i prolungamenti del raccordo sul raccordo, posizionarlo nella staffa di supporto e fissarlo. Collegare il raccordo all'uscita della cappa con un tubo da 150 mm. Assicurarsi della presenza dei filtri a carbone attivo.

Qual è la frequenza di pulizia dei filtri antigrasso?

Lavare i filtri metallici autoportanti in lavastoviglie circa ogni 2 mesi, o più frequentemente in caso di uso intensivo. Lasciarli asciugare prima di rimontarli.

Come sostituire il filtro a carbone attivo?

Rimuovere prima i filtri antigrasso. Sganciare il filtro a carbone attivo esaurito e sostituirlo con uno nuovo. Non è né lavabile né rigenerabile e deve essere cambiato ogni 4 mesi.

Le parti accessibili della cappa diventano calde?

Sì, attenzione: le parti accessibili possono diventare molto calde se la cappa viene utilizzata con apparecchi di cottura. Sorvegliare i bambini e non toccare durante o dopo l'uso.

Posso usare la cappa con un piano a gas?

Sì, ma assicurarsi di una ventilazione sufficiente della stanza. La depressione massima non deve superare 0,04 mbar. Non lasciare mai fiamme libere fuoriuscire dai lati delle pentole.

Cosa fare in caso di cavo di alimentazione danneggiato?

Far sostituire il cavo dal fabbricante o dal servizio di assistenza autorizzato per evitare qualsiasi rischio.

Come pulire l'esterno della cappa?

Utilizzare un panno umido imbevuto di un detergente liquido neutro. Non utilizzare prodotti abrasivi. Scollegare sempre la cappa prima della pulizia.

Come funziona la quarta velocità?

Il tasto T5 attiva la quarta velocità con una temporizzazione di 7 minuti. Dopo questo periodo, il motore torna alla velocità precedente. Questa funzione è progettata per forti emissioni di fumo.

MANUALE UTENTE AHWE87BK AIRLUX

CONSIGLI E SUGGERIMENTI 3

CARATTERISTICHE 4

INSTALLAZIONE 5

USO 8

MANUTENZIONE 9

INDEX

EN

A Questo libretto di struzioni per l'uso è previsto per più versioni dell'apprecchio. É possible che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apprecchio.

INSTALLAZIONE

• Il produttore declina qualsi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il Piano di cottura e la Cappa delve essere di 650 mm, (alcuni modeli possono essere installati ad un'altezza inferiore, fare riferimento ai paragrafi ingombo e installatione).
• Verificare che la tensione di rete corresponda a quella riportata nella targhetta posta all'interno della Cappa.
• Per Apparecchi in Classe I a certarsi che l'impianto elettrico domestico garantisce un corretto scarico a terra.
• Collegare la Cappa all'uscita dellaria aspirata con tubazione di diametro pari o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
  Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparentefonytatori di gas), si delve provedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovista, praticare un'apertura che comunichi con l'estmo, per garantire il richiamo d'aria pulita. Un uso proprio e sensa rischi si ottiene quando la depressione massima del locale non supera i 0,04 mBar.
• In caso di danneggiamento del cavo alimentazione,esso devese essere sostituito dal costrutto o dal servizio di assistenza tecnia, in modo da prevenire ogni rischio.
• Se le istruzioni di installmente del dispositivo di cottura a gas indicano che è necessaria una distanza maggiore di quella indicato sopra, è necessario tenerne conto. Bisogna rispetto tutte le normative relative allo scarico dell'aria.

USO

La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della casa.
Nonfaremaiuso impropriodella Cappa.
Non lasciare fiamme libere a forte intensita sotto la Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoruscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio suriscaldato potrebbe infiammarsi.
Non preparare alimenti flambé除去 la cappa da cucina; pericolò d'incendio.
- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte attività psichiche, sensoriali o mentali, oppure da persona perché esperenza e conoscezione, a meno che non siano controllati o struiti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
I bambini devono essere supervisionati per assicurarsi che non giocino con l'apparecchio.
- "ATTENZIONE: Le parti accessibili sono divertare molto calde se utilizzate con degli apparecchi di cottura."

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserre la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuate una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigli (Rischio di incendio).
  Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il significato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signato il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il rileglio. Il signatto Il

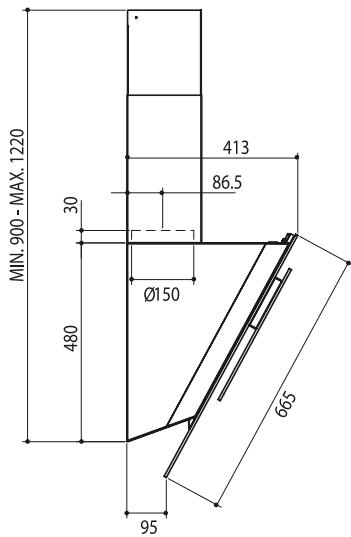

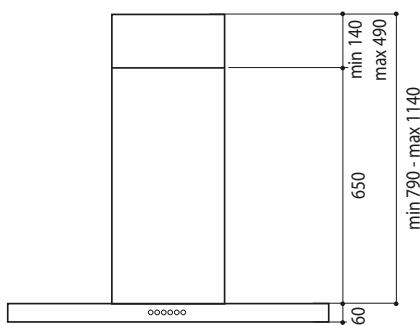

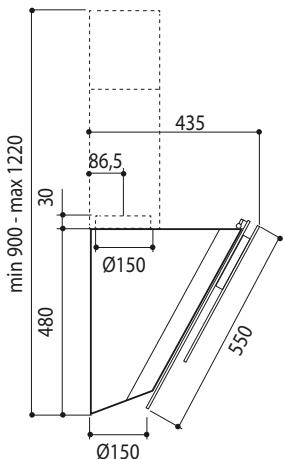

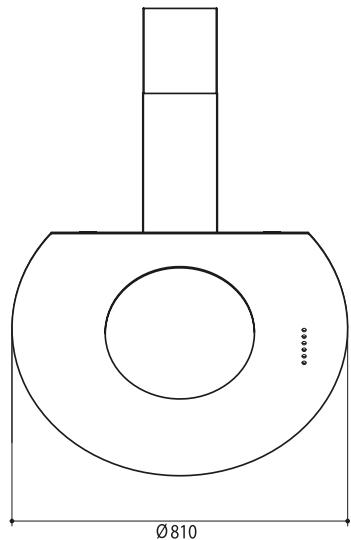

Ingombro

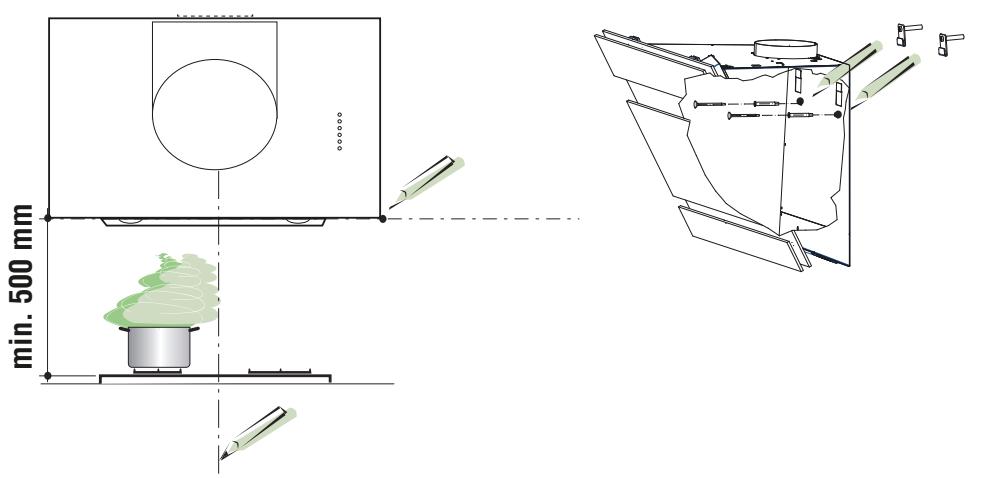

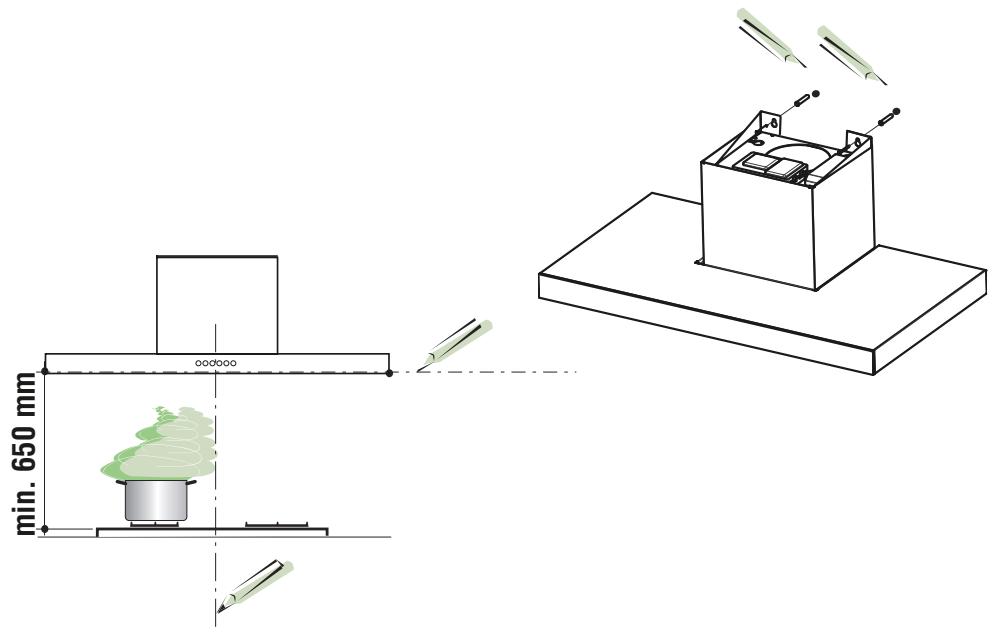

Foratura Parete e Fissaggio Staffe

Montaggio Corpo Cappa

• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Concessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installatione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessabile di 150 o 120~mm , la cui scelta è lasciata all'installatore.

Collegamento tubo 150

• Inserire la Flangia Ø 150 10 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.

Collegamento tubo 120

• Per collegamento con tubo 120 mm ,inserire la Flangia di riduzione 9 sulla flangia 150 10 precedentamente installata.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• In ambedue i casi, togliere eventuali Filtri Antiodore al Carbone attivo.

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sa in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di 150 mm, la cui scelta è lasciata all'infallatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNECTION ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle die-tro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

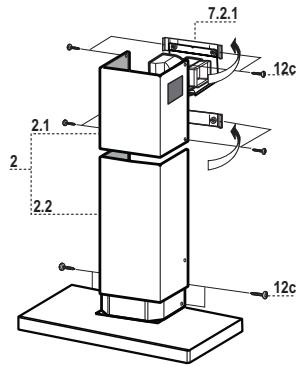

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

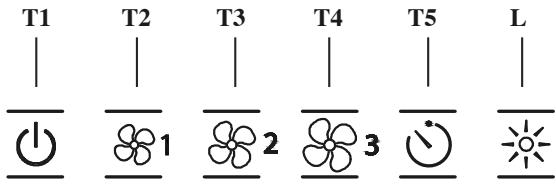

Quadro comandi

TASTO		FUNZIONI
T1	Motore	Spegne il Motore.
T2	Velocità	Accende il Motore alla Prima velocità. Tasto illuminato fisso.
T3	Velocità	Accende il Motore alla Seconda velocità. Tasto illuminato fisso.
T4	Velocità	Accende il Motore alla Terza velocità. Tasto illuminato fisso.
T5	Velocità	Premuto brevamente Accende il Motore alla Quarta velocità. Tasto illuminato lampeggiante.
		Velocità temporizzata a 7 minuti, al termine dei quali ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissions di fumi di cottura.
L	Luce	Accende e spegne l'Implanto di Illuminazione. Tasto illuminato fisso.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabilianche inlavastoviglie,eneecessitano diessere lavatiogni2mesi circa diutilizzo o più frequently,per un uso particularmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte poste riore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

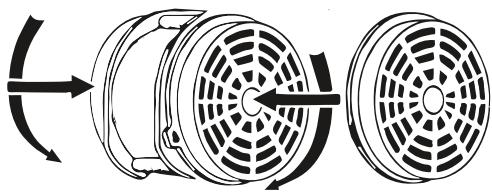

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno agli 4 mesi o più frequentlymente, per un uso particularmente intenso.
• Togliere i Filtri antigrasso metallici.
• Rimuovere il Filtro antidore al Carbone attivo satura, agendo sugli appositi agganci.
• Montare il nuovo Filtro agganciandolo nella sua sede.
  Rimontare i Filtri antigrasso metallici.
