Type de hotte	Hotte casquette
Mode d'extraction	Extraction ou recyclage
Nombre de vitesses	3
Type de filtre	Filtre métallique lavable
Éclairage	Lampe halogène
Puissance d'aspiration	Non précisé
Niveau sonore	Non précisé
Largeur	60 cm
Profondeur	Non précisé
Hauteur	Non précisé
Matériau	Acier inoxydable
Commande	Manuelle, boutons poussoirs
Installation	Murale
Alimentation électrique	230 V
Consommation électrique	Non précisé

FOIRE AUX QUESTIONS - BHC9602X BRANDT

Comment démarrer le BRANDT BHC9602X ?

Pour démarrer l'appareil, branchez-le sur une prise électrique, puis tournez le bouton de commande sur la position souhaitée.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est bien branché et que le bouton de température est réglé correctement. Assurez-vous également que le réservoir d'eau est rempli si votre modèle en nécessite.

Comment nettoyer le BRANDT BHC9602X ?

Débranchez l'appareil et laissez-le refroidir. Utilisez un chiffon humide pour essuyer l'extérieur et un coton-tige pour les zones difficiles d'accès. Ne plongez pas l'appareil dans l'eau.

L'appareil fait un bruit étrange, que faire ?

Si vous entendez un bruit anormal, vérifiez que l'appareil est sur une surface plane et stable. Si le bruit persiste, contactez le service après-vente.

Comment régler la température de l'appareil ?

Utilisez le bouton de commande pour sélectionner la température souhaitée. Sur certains modèles, un écran digital affichera la température sélectionnée.

Y a-t-il des mesures de sécurité à suivre ?

Oui, ne laissez jamais l'appareil sans surveillance pendant son utilisation, évitez de toucher les surfaces chaudes et débranchez-le après utilisation.

Comment résoudre un problème de fuite d'eau ?

Vérifiez que le réservoir d'eau est correctement installé. Assurez-vous également qu'il n'y a pas de fissures ou de dommages visibles sur le réservoir.

L'appareil ne fonctionne pas du tout, que faire ?

Vérifiez la prise électrique, essayez de brancher un autre appareil pour voir si l'alimentation fonctionne. Si l'appareil ne s'allume toujours pas, contactez le service après-vente.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site officiel de BRANDT.

Y a-t-il une garantie pour le BRANDT BHC9602X ?

Oui, le produit est généralement couvert par une garantie de 2 ans. Veuillez consulter votre manuel d'utilisation pour plus de détails sur les conditions de garantie.

MODE D'EMPLOI BHC9602X BRANDT

Vous venez d'acquérir un produit BRANDT et nous vous remercions de la confiance que vous nous accordez.

Nous avons conçu et fabriqué ce produit en pensant à vous, à votre mode de vie, à vos besoins, pour qu'il réponde au mieux à vos attentes. Nous y avons mis notre savoir-faire, notre esprit d'innovation et toute la passion qui nous anime depuis plus de 60 ans.

Dans un souci permanent de toujours mieux satisfaire vos exigences, notre service consommateurs est à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Connectez-vous aussi sur notre site www.brandt.com où vous trouverez nos dernières innovations, ainsi que des informations utiles et complémentaires.

BRANDT est heureux de vous accompagner au quotidien et vous souhaite de profiter pleinement de votre achat.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement

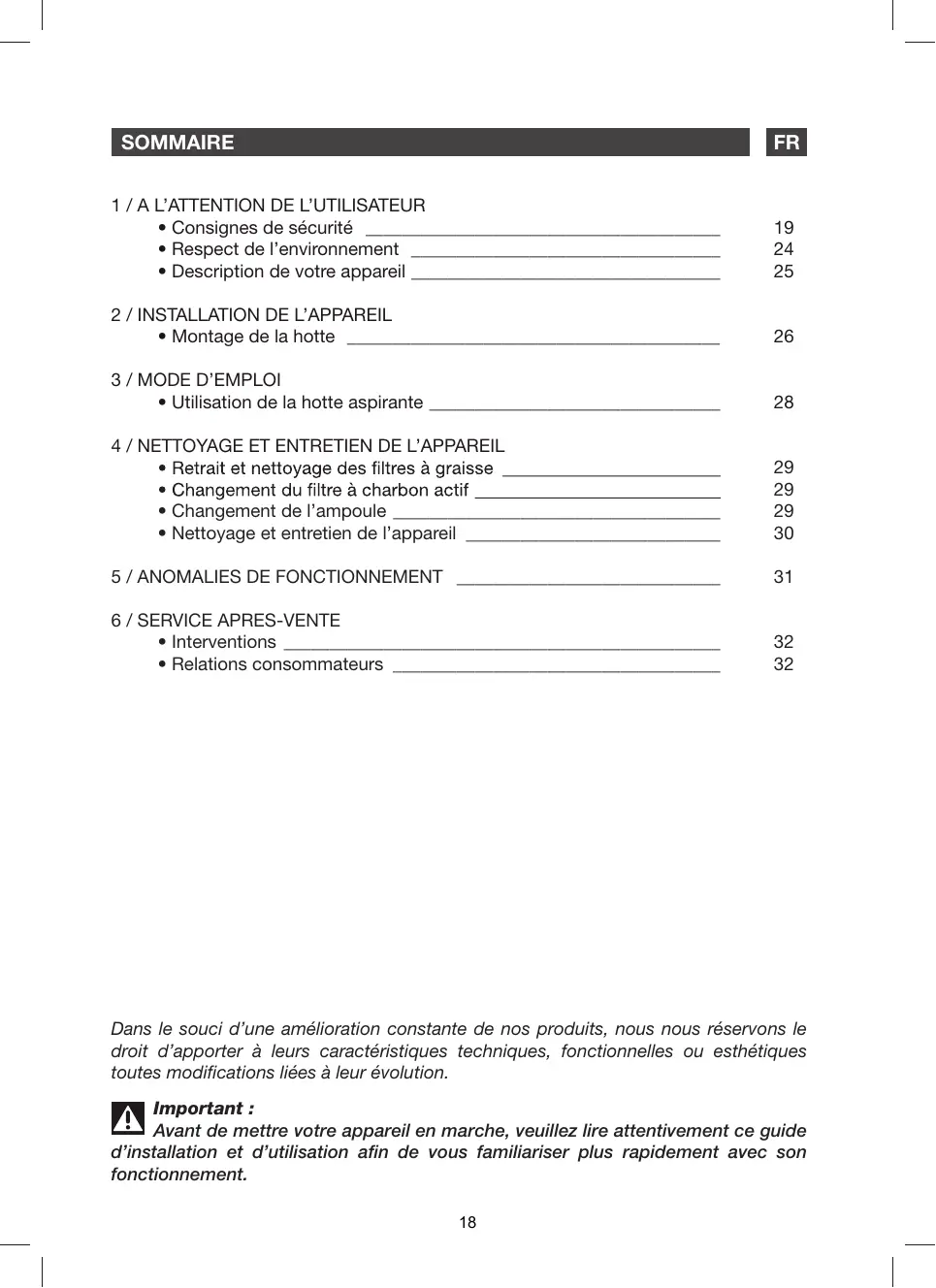

• Consignes de sécurité 19
• Respect de l'environnement 24
  • Description de votre appareil ____ 25

2 / INSTALLATION DE L'APPAREIL

- Montage de la hotte 26

3 / MODE D'EMPLOI

- Utilisation de la hotte aspirante ____ 28

4 / NETTOYAGE ET ENTRETIEN DE L'APPAREIL

• Retrait et nettoyage des filtres à graisse ____ 29
• Changement du filtre à charbon actif 29
• Changement de l'ampoule ____ 29
• Nettoyage et entretien de l'appareil ____ 30

5 / ANOMALIES DE FONCTIONNEMENT 31

6 / SERVICE APRES-VENTE

• Interventions 32
• Relations consommateurs 32

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur évolution.

Important :

Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide d'installation et d'utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

FR

1 / A L'ATTENTION DE L'UTILISATEUR

Important

Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui.

Sécurité et précautions importantes

Cette notice est également disponible sur le site internet de la marque Brandt. Merci de prendre connaissance de ces conseils avant d'installer et d'utiliser votre appareil. Ils ont été rédigés pour votre sécurité et celle d'autrui. Conservez cette notice d'utilisation avec votre appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

• Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modificationes de leurs caractéristiques liées à l'évolution technique.
• Afin de retrouver aisément à l'avenir les références de votre appareil, nous vous conseillons de les noter en page "Service et Relations C - onsonmateurs".

Précautions importantes

- Cet appareil a été conçu pour être utilisé par des particuliers dans leur lieu d'habitation. Ne l'utilisez pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été conçu.

- A la réception de l'appareil, déballez-le ou faites le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous gardez un exemplaire.

- Cet appareil peut être utilisé par des enfants d'au moin 8 ans et par des personnes ayant des capacités physiques, sensorielles, ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par les enfants sans surveillance.

- Attention : Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

Risques électriques

• Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés. SI le câble d'alimentation est endo - magé, il doit être remplacé par le fabricant, son service après-vente ou une personne de quali-facation similaire afin d'éviter un danger.
• La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalis sations fixes conformément aux règles d'installation.
• Ne modifiez pas ou n'essayer pas de modifier les caractéristiques de cetappareil. Cela représenterait un danger pour vous.
• Les réparations doivent être exclusivement effectuées par un spécialiste agréé.
• Débranchez toujours la hotte avant de procéder à son nettoyage ou à son entretien.
• N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer votre appareil (exigences relatives à la sécurité électrique).

Risques d'asphyxie

- Les réglementations concernant l'évacuation de l'air doivent être respectées. L'air ne doit pas être envoyé dans un conduit utilisé pour

évacuer les fumées d'appareils utilisant du gaz ou un autre combustible (ne s'applique pas aux appareils qui renvoient uniquement l'air dans la pièce).

- Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte decuisine est utilisée simultanément avec des appareils utilisant du gaz ou unautre combustible (ne s'applique pas aux appareils qui renvoient uniquementl'air dans la pièce).

Risques d'incendie

- Il est interdit de flamber des aliments ou de faire fonctionner des foyers gaz sans récipients de cuisson, au dessous de la hotte (les flammes aspirées risqueraient de détériorer l'appareil).

- Les fritures effectuées sous l'appareil doivent faire l'objet d'une surveillance constante. Les huiles et graisses portées à très haute tempéra ture peuvent prendre feu.

- Respectez la fréquence de nettoyage et de remplacement des filtres. L'accumulation de dépôts de graisse risque d'occasionner un incendie.

- Le fonctionnement au dessus d'un foyer à combustible (bois, charbon...) n'est pas

FR 1 / A L'ATTENTION DE L'UTILISATEUR

autorisé.

- Lorsque la hotte de cuisine est placée au dessus d'un appareil à gaz, la distance minimale entre le dessus de la table et le dessous de la hotte doitêtred'au moins 70 cm. Si les instructions de la table de cuisson installée sous lahotte spécifient une distance plus grande que 70 cm, celle-ci doit être prise en compte.

Attention

Dans le cas d'une cuisine chauffée avec un appareil raccordé à une cheminée (ex : poêle), il faut installer la hotte en version recyclage. Ne pas utilisez la hotte sans les filtres cassettes. Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisants du gaz ou un autre combustible.

1 / A L'ATTENTION DE L'UTILISATEUR

FR

• RESPECT DE L'ENVIRONNEMENT

— Les matériaux d'emballage de cet appareil sont recyclables. Participez à leur recyclage et contribuez ainsi à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet.
— Votre appareil contient également de nombreux matériaux recyclables. Il est donc mar-

qué de ce logo afin de vous indiquer que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage des appareils qu'organise votre fabricant sera ainsi réalisé dans les meilleures conditions, conformément à la directive européenne 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

— Nous vous remercions pour votre collaboration à la protection de l'environnement.

Attention

L'installation est réservée aux installateurs et techniciens qualifiés.

Attention

Avant la première utilisation du filtre cassette, retirez le film de protection.

FR 1 / A L'ATTENTION DE L'UTILISATEUR

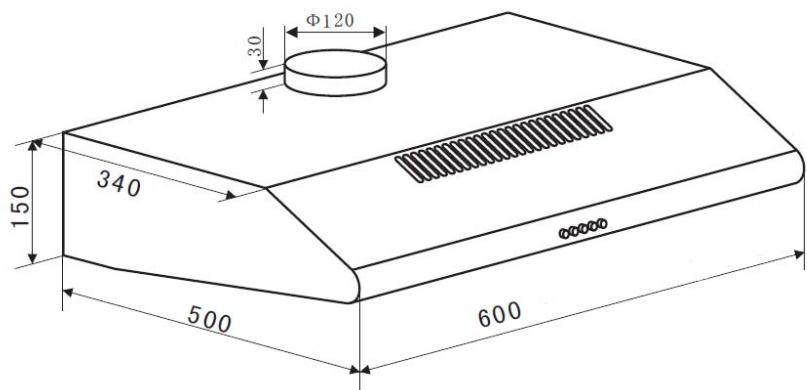

- DESCRIPTION DE VOTRE APPAREIL

Φ120 30 340 150 500 600

2 / INSTALLATION DE L'APPAREIL

FR

• MONTAGE DE LA HOTTE

— Veillez à respecter un écart minimum de 65-75 cm (26-30 pouces) entre la table de cuisson et la hotte aspirante, pour un rendement d'aspiration performant. Voir Image 1.

• Installation (montage mural)

• Percer 4 trous de 8 mm de diamètre dans un endroit approprié en fonction de la distance entre le centre des trous à l'arrière de la hotte. Regardez pic 2.
• Insérez les chevilles dans les trous. Pic 2.
• Insérez les vis dans les chevilles et serrer. Pic 2.
• Accrochez la hotte sur les vis. Regardez. Pic 2.
• Ensuite, insérez les vis de blocage dans le reste des ancres et serrez-les pour fixer la hotte au mur dedroite. Pic 3.
• Tourner la valve sur le dessus de la hotte. Fixer le tuyau d'expansion (non inclus) sur la sortie d'air. Fixez le tuyau d'expansion (non inclus) sur la sortie d'air. Soulevez le tuyau d'expansion jusqu'à ce qu'il sorte du mur par le trou dans le mur. Pic 3 & 4.

• Installation (montage en armoire)

- Percer 4 trous de 6 mm de diamètre au fond de l'armoire où il se bloque. Pic 5.

65cm 75cm

Pic 1

54.3 42

Pic 2
60cm

• Tournez la vanne sur la sortie d'air du capot, puis installez le capot vers le bas de l'armoire, montage avec les 4 vis, joint plat et écrous fournis. Pic 5.
• Fixer le tuyau d'expansion (non inclus) sur la sortie d'air. Fixez le tuyau d'expansion (non inclus) sur la sortie d'air. Soulevez le tuyau d'expansion jusqu'à ce qu'il sorte du mur par le trou dans le mur. Pic6 &7.

- Il ya 2 modes de ventilation, ventilateur horizontal et vertical de ventilation. S'il vous plaît préter attention à la mode de ventilation lors de l'installation. - Horizontal ventilation Regardez pic 8A, s'il vous plaît utiliser le couvercle pour couvrir la sortie haut, afin que l'air peut être évacué par l'arrière.

- Ventilation verticale: Regardez pic 8B, s'il vous plaît utiliser le couvercle pour couvrir la sortie arrière, afin que l'air peut être évacué par le haut.

- Réglage de l'absorption de l'air

- Ventilation air à l'extérieur : Tournez le sélecteur de position à l'extérieur (pic 9A), installer la prise, tourner le ventilateur, puis l'air est expulsé pour une sortie externe. - Ventilation air à l'intérieur: Tournez la molette à l'intérieur de la position (pic 9B), installer le couvercle de la sortie, tournez le ventilateur, puis l'air peut être expulsé de l'intérieur.

Bandeau de commande. Voir pic.10:

a. Appuyez sur la touche « Petite » vitesse Appuyez à nouveau sur cette même touche pour arrêter le moteur.
b. Appuyez sur la touche « Moyenne » vitesse Appuyez à nouveau sur cette même touche pour arrêter le moteur.
c. Appuyez sur la touche « Grande » vitesse Appuyez à nouveau sur cette même touche pour arrêter le moteur.
d. Appuyez sur la touche « Éclairage » et les lampe s'allumeront. Appuyez à nouveau sur cette même touche pour l'éteindre l'éclairage.

— Retirez les filtres, tel qu'indiqué sur l'pic.11.
— Vous pouvez nettoyer les filtres comme suit :

Plongez les filtres à graisse dans de l'eau chaude (40-50 degrés) contenant du détergeant liquide et laissez tremper durant environ 3 minutes. Au besoin, frottez légèrement avec une brosse douce, en veillant à ne pas endommager les filtres.

— Ne pas utiliser de produits abrasifs, pour éviter d'endommager l'appareil.

Attention

Débranchez l'appareil avant de procé- der à son nettoyage.

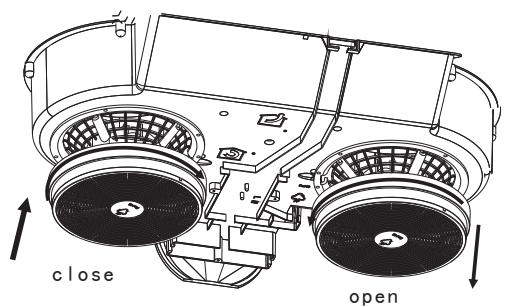

- CHANGEMENT DU FILTRE À CHARBON ACTIF (OPTIONNEL). VOIR PIC 12

— Retirez les filtres à graisse. Voir pic.11.
— Le filtre à charbon actif (pic.12) se trouve à l'extrémité du moteur. Tournez le filtre dans le sens contraire des aiguilles d'une montre pour le dévisser complètement.
— Procédez à l'inverse pour installer le nouveau filtre à charbon actif.

Attention :

Les filtres à charbon actif ne sont ni lavables ni recyclables. Ils doivent être remplacés tous les trois ou six mois, en fonction de leur usage plus ou moins intensif.

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension, soit en débranchant la prise de courant, soit en actionnant le disjoncteur/fusible.

• ENTRETENIR L'APPAREIL

ENTRETIEN	QUE FAIRE	PRODUITS / ACCESSOIRES À UTILISER
Enveloppe et accessoires	N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.	Pour nettoyer la carrosserie et le hublot d’éclairage, utilisez exclusivement des nettoyants ménagers du commerce dilués dans de l’eau, puis rincez à l’eau claire et essuyez avec un chiffon doux.
Filtre à graisse	Ce filtre retient les vapeurs grasses et les poussières. Il est l’élément assurant une part importante de l’efficacité de votre hotte. Dans le cas de taches persistantes, utilisez une crème non abrasive, puis rincez à l’eau claire.	Utilisez un nettoyant ménager du commerce, puis rincez abondamment et séchez. Ce nettoyage peut être effectué dans votre lave-vaisselle en position verticale (ne pas mettre en contact avec de la vaisselle sale ou des couverts en argent).
Filtre à charbon actif	Ce filtre retient les odeurs et doit être changé au moins une fois par an en fonction de votre utilisation. Commandez ces filtres chez votre revendeur (sous la référence indiquée sur la plaque signalétique située à l’intérieur de la hotte) et notez la date de changement.

FR 5 / ANOMALIES DE FONCTIONNEMENT

SYMPTOMES	SOLUTIONS
La hotte ne fonctionne pas...	Vérifiez que:• il n'y a pas de coupure de courant.• une vitesse a été effectivement sélectionnée.
La hotte a un rendement insuffisant...	Vérifiez que:• la vitesse moteur sélectionnée est suffisante pour la quantité de fumée et de vapeur dégagée.• la cuisine est suffisamment aérée pour permettre une prise d'air.• le filtre à charbon n'est pas usagé (hotte en version recyclage).
La hotte s'est arrêtée au cours du fonctionnement	Vérifiez que:• il n'y a pas de coupure de courant.• le dispositif à coupure omnipolaire ne s'est pas enclenché.

6 / SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS

FR

Pour en savoir plus sur nos produits ou nous contacter, vous pouvez:

consulter notre site : www.brandt.fr
nous écrire à l'adresse postale suivante : Service Consommateurs BRANDT 5 avenue des Béthunes CS69526 SAINT OUEN L'AUMONE 95060 CERGY PONTOISE CEDEX
nous appeler du lundi au vendredi de 8h30 à 18h00 au :

0 892 02 88 01

Service 0,50 € / min + prix appel

Service fourni par Brandt France, S.A.S. au capital social de 100.000.000 euros

RCS Nanterre 801 250 531.

2- INTERVENTIONS FRANCE

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, afin de faciliter la prise en charge de votre demande, munissez-vous des références complètes de votre appareil (référence commerciale, référence service, numéro de série). Ces renseignements figurent sur la plaque signalétique.

B : Référence commerciale

C : Référence service

H : Numéro de série

Vous pouvez nous contacter du lundi au samedi de 8h00 à 20h00 au :

09 69 39 25 25

Service gratuit + prix appel

Pièces d'origine :

Lors d'une intervention, demandez l'utilisation exclusive de pièces détachées certifiées d'origine.

FR Information Eco Design / Fiche technique produit

Cet appareil est conforme aux règlements délégués (UE) 65/2014 et 66/2014 de la Commission Européenne, concernant les exigences d'écoconception et d'étiquetage énergétique des hottes domestiques.

Symbole Valeur Unité

Marque	Brandt
Référence du produit	BHC9602X/W/B
Consommation annuelle d’énergie	AEC	55.9	kWh/annum
Index d’efficacité énergétique	EEi	82.6	-
Index d’efficacité fluidodynamique	FDE	12.0	-
Index d’efficacité lumineuse	LE	46.5	-
Index d’efficacité de filtration	GFE	75.6	-
Facteur d’accroissement dans le temps	f	1.6	-
Débit d’air maximum de la hotte	Q_max	328.1	m^3/h
Débit d’air au point de rendement maximal	Q_BEP	189.7	m^3/h
Pression d’air au point de rendement maximal	P_BEP	213	P
Consommation d’énergie au point de rendement maximal	W_BEP	93.3	W
Consommation d’énergie du système d’éclairage	W_L	2.0	W
Eclairement moyen du système d’éclairage	E_middle	93	Lux/W
Consommation d’énergie à l’arrêt	P_o	0.00	W
Consommation d’énergie en veille	P_s	-	W
Débit d’air à la vitesse maximale en usage normal	-	321.9	m^3/h
Débit d’air à la vitesse minimale en usage normal	-	154.8	m^3/h
Débit d’air en mode intensif ou boost	-	--	m^3/h
Emission acoustique à la vitesse maximale en usage normal	-	71	dB(LwA)
Emission acoustique à la vitesse minimale en usage normal	-	56	dB(LwA)
Emission acoustique en mode intensif	-	--	dB(LwA)
