MODE D'EMPLOI ATLP6 AUDIO TECHNICA

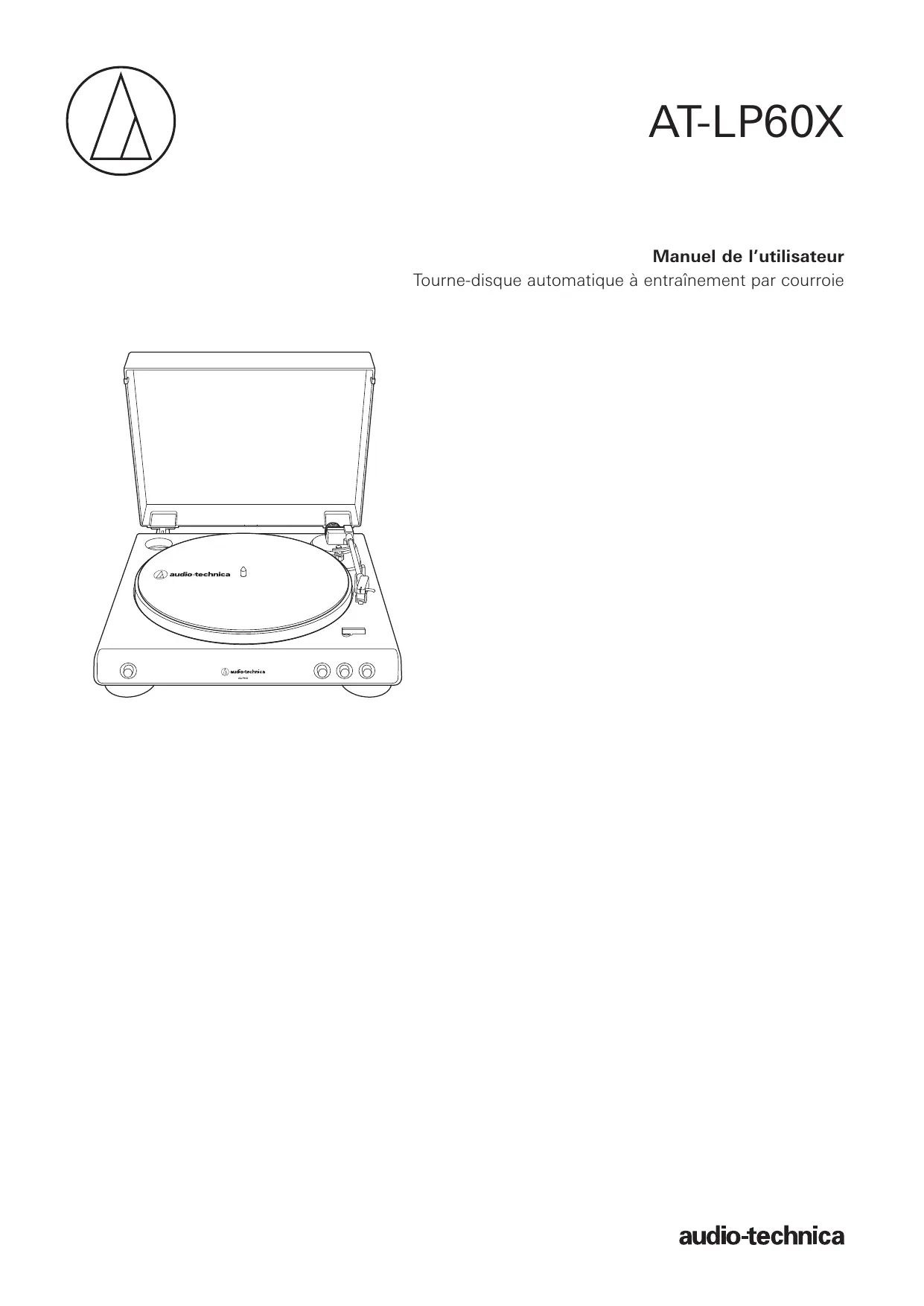

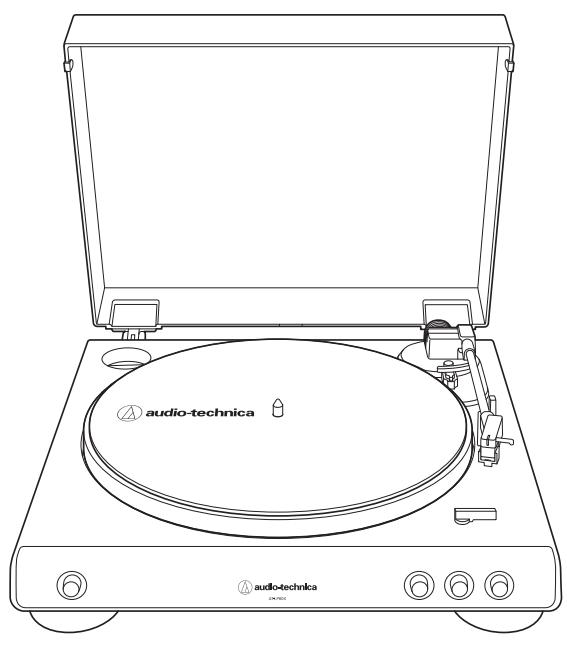

AT-LP60X Manuel de l’utilisateur Tourne-disque automatique à entraînement par courroie

Nous vous remercions d’avoir fait l’acquisition de ce produit Audio-Technica. Lire attentivement ce manuel de l’utilisateur avant d’utiliser le produit pour vous assurer de bien utiliser le produit. Veuillez également conserver ce manuel pour consultations ultérieures. Ce produit peut être utilisé uniquement dans les pays où le produit est vendu. Veillez à ce que la tension d’utilisation et la fiche de l'adaptateur secteur du produit correspondent à celles utilisées dans le pays où vous vivez.

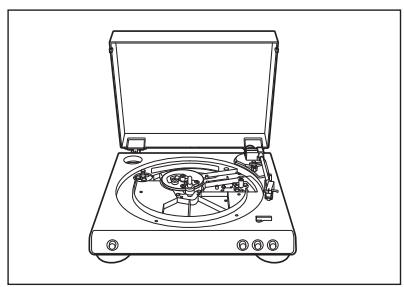

Contenu de l’emballage

Assurez-vous que tous les articles inclus répertoriés sur la liste ci-dessous soient présents avant d’utiliser le produit. Si certains éléments sont manquants ou endommagés, contactez votre distributeur local Audio-Technica.

À l’attention des clients au Canada Déclaration IC: CAN ICES-3 (B)/NMB-3(B) •• N’exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d’une flamme ou autres. •• Ne soumettez pas cet équipement à de forts impacts. •• Placez l’appareil à proximité d’une prise de courant pour une utilisation aisée et à tout moment de l’adaptateur secteur. •• En cas d’urgence, débranchez rapidement l’adaptateur secteur. •• Ne placez pas d’objets remplis de liquides, tels que des vases, sur l’appareil. •• Pour éviter tout risque d’incendie, ne placez pas de flammes nues (telles que des bougies allumées) sur l’appareil. •• N’installez pas cet appareil dans un espace confiné tel qu’une étagère ou un endroit similaire. •• Installez cet appareil uniquement dans des endroits avec une bonne ventilation. •• L’étiquette des caractéristiques nominales est située au bas de cet appareil.

placez pas et n’utilisez pas le produit dans des endroits soumis à de fortes chaleurs ou une humidité élevée, très sales ou soumis à des vibrations extrêmes.

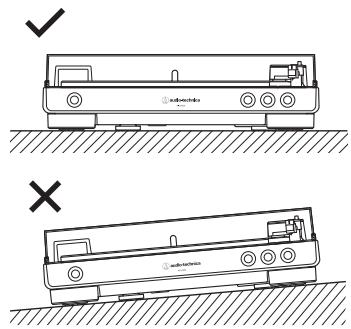

•• Le produit doit être placé sur une surface plane et lisse. •• Lors de la fermeture du couvercle anti-poussière, fermezle complètement. N’ouvrez pas le couvercle anti-poussière pendant la lecture.

•• Installez •• Ne laissez pas la pointe de lecture cogner contre le plateau, le tapis de feutre ou le bord du disque.

À l’attention des clients aux États-Unis

Avis de la FCC Avertissement: Cet appareil est conforme à la Partie 15 du règlement de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d’interférence nocive et (2) cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement indésirable. Attention: Vous êtes averti que tout changement ou modification non expressément approuvé dans ce manuel est susceptible d’annuler votre droit d’utilisation de cet appareil. Remarque : Cet appareil a fait l’objet de tests afin de vérifier sa conformité avec les limites relatives aux appareils numériques de classe B, conformément à la partie 15 du règlement de la FCC. Ces limites ont pour vocation d’offrir une protection raisonnable contre les interférences nocives en installation résidentielle. Cet appareil génère, utilise et peut émettre des fréquences radioélectriques et provoquer, en cas d’installation et d’utilisation non conformes aux instructions, des interférences préjudiciables à la réception des signaux radio. Toutefois, il n’y a pas de garantie que des interférences ne se produiront pas dans une installation particulière. Si l’appareil provoque des interférences préjudiciables à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et allumant l’appareil, l’utilisateur est invité à essayer d’y remédier en prenant une ou plusieurs des mesures suivantes: ––Réorienter ou déplacer l’antenne réceptrice. ––Augmenter la séparation entre l’appareil et le récepteur. ––Brancher l’équipement dans une prise sur un circuit différent de celui auquel le récepteur est branché. ––Demander de l’aide au revendeur ou à un technicien radio/TV qualifié. 2

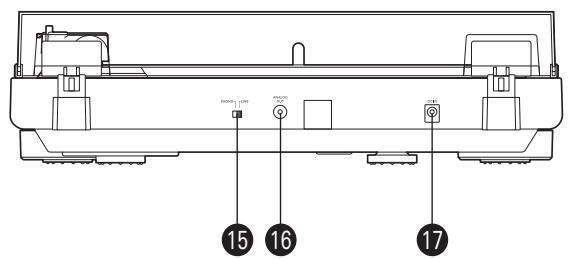

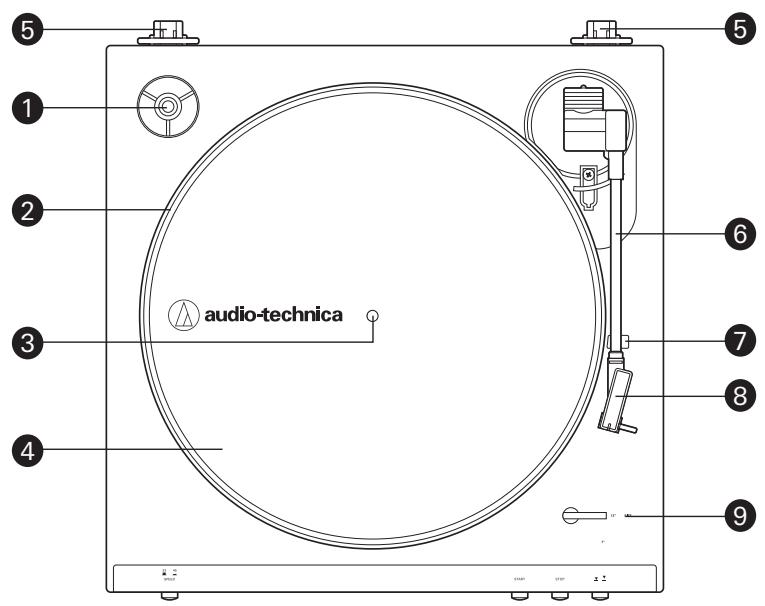

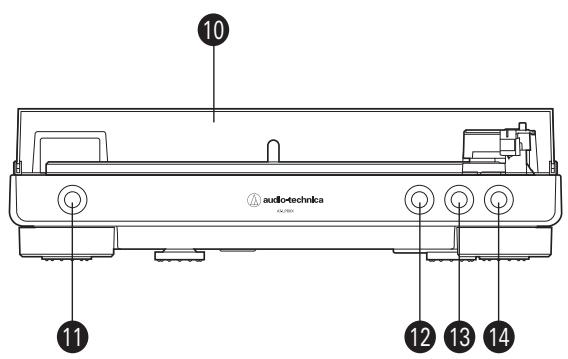

Noms des pièces et fonctions

5 Adapte les disques de 7" avec de grands trous centraux pour s’adapter sur l’axe central.

12 Bouton START Fait tourner le plateau et déplace le bras de lecture.

14 Bouton de levage du bras de lecture Soulève et abaisse le bras de lecture pour effectuer une sélection manuelle.

8 Porte-cellule et cellule

La cellule (AT3600L) est fixée à la porte-cellule.

15 Sélecteur de préamplificateur

Si vous utilisez un amplificateur avec une prise d’entrée PHONO, placez ce sélecteur sur la position PHONO. En cas de connexion d’un amplificateur à la prise AUX, placez ce sélecteur sur la position LINE.

9 Sélecteur de taille

Basculez entre 12" et 7", selon la taille du disque.

16 Bornes de sortie stéréo

Raccordez le câble audio RCA.

Installation de la platine

•• Le produit peut percevoir des parasites s’il est placé à côté d’une radio. Par conséquent, essayez de garder le produit éloigné des radios. •• Si le produit est proche d’équipements (téléphone portable, etc.) qui émettent de fortes perturbations de radio, des bruits parasites peuvent survenir. •• Pour

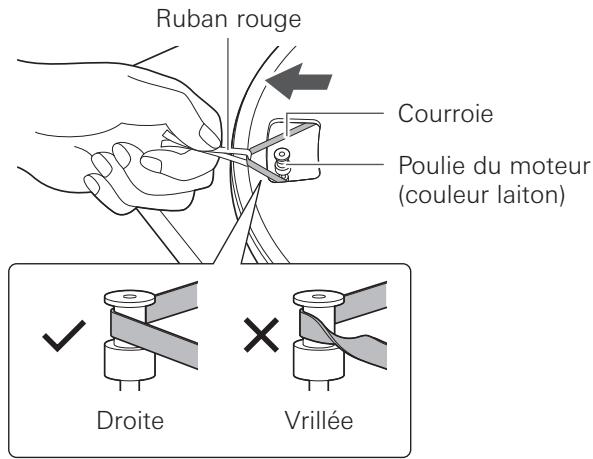

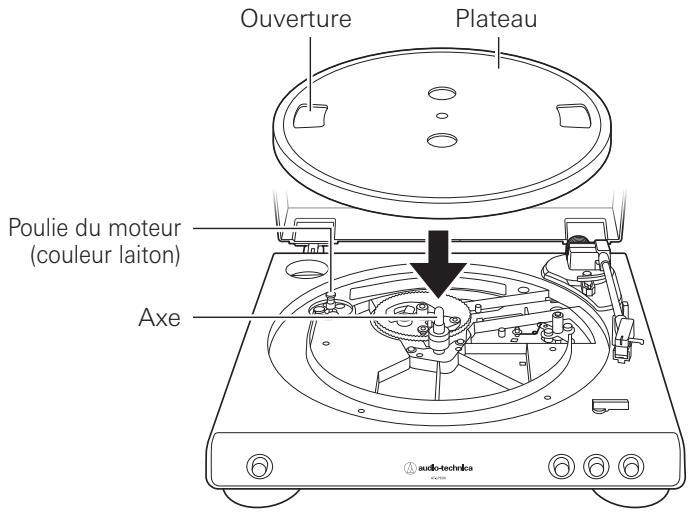

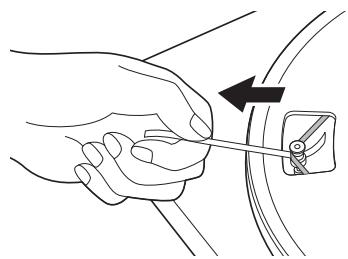

Alignez l’une des ouvertures du plateau avec la poulie du moteur en laiton et, tout en tirant sur les deux extrémités du ruban rouge attaché à la courroie, placez la courroie sur la poulie du moteur, selon le schéma. Lors de cette opération, veillez à ne pas tordre la courroie.

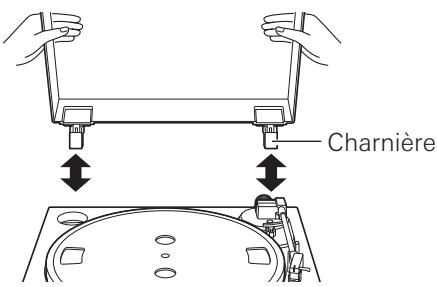

Pour déposer le couvercle anti-poussière, retirez le lentement des supports de charnière. Lorsque vous fixez le couvercle anti-poussière, insérez les charnières dans les deux supports à l’arrière du corps.

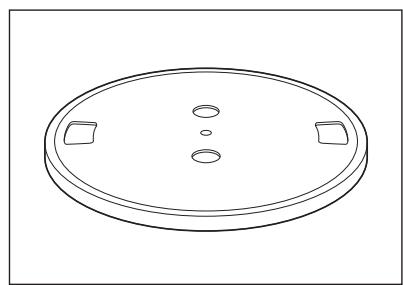

Ne connectez pas l'adaptateur secteur jusqu’à ce que le montage soit terminé. 1. Placez le plateau sur l’axe. • Assurez-vous que le plateau soit correctement installé sur l’axe. Ouverture

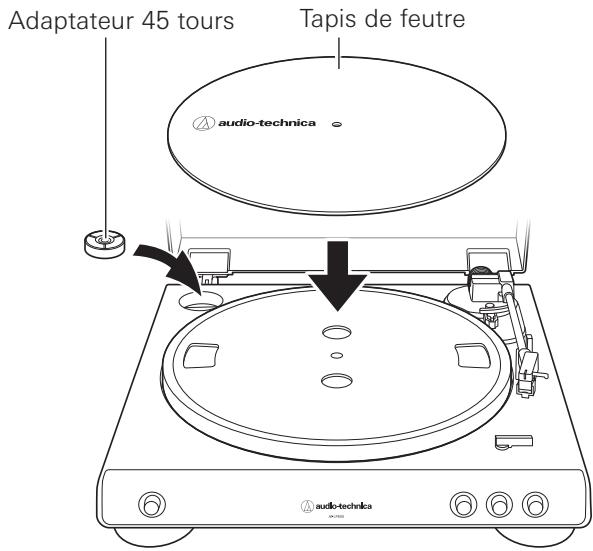

Après avoir installé le tapis de feutre, placez l’adaptateur

45 tours dans l’espace prévu à cet effet en haut à gauche.

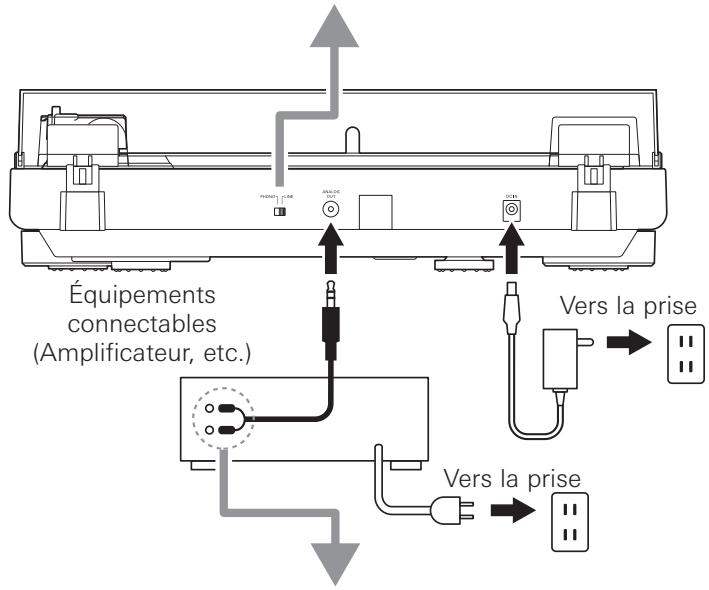

Alignez les réglages pour le sélecteur de préamplificateur et branchez le câble audio RCA à une prise d’entrée qui est compatible avec l’équipement connecté utilisé (amplificateur, récepteur, haut-parleurs actifs, carte son, etc.).

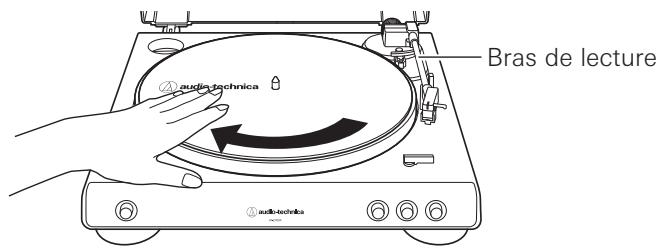

1. À l’aide de vos mains, faites tourner le plateau dix fois.

• Retirez l’attache qui verrouille le bras de lecture et appuyez sur le bouton de levage du bras de lecture pour le soulever. Tournez lentement la platine dix fois manuellement dans le sens de la flèche. • Tenez le bras de lecture pour l’empêcher de bouger. Cette étape sert à réinitialiser le mécanisme automatique, à enlever toute torsion de la courroie et à s’assurer qu’elle glisse en douceur le long du pourtour de l’entraînement sur la face inférieure du plateau.

• La prise rouge du câble audio RCA correspond au canal droit

(R), et la prise blanche correspond au canal gauche (L).

Avec PHONO Sans PHONO Bras de lecture

Réglage du sélecteur de préamplificateur

Ce produit a une fonction d’égaliseur phono intégré. Vous pouvez utiliser le produit même si vous n’avez pas d’amplificateur phono ou d’équipement connectable avec un amplificateur phono intégré. Utilisez le sélecteur de préamplificateur pour régler la sortie, comme cela est illustré ci-dessous.

Équipement connecté en cours d’utilisation

câble audio RCA Appareil avec entrée phono

1. Branchez l’adaptateur secteur à la prise de courant.

• Tirez la protection tout droit vers l’avant pour l’enlever. • Tirer vers le bas peut faire sortir la pointe de lecture du corps. Seul un volume faible sera émis si la pointe de lecture est détachée ou est sur le point de se détacher, reportez-vous donc à la section « Remplacement de la pointe de lecture » sur p. 8 pour la réinstaller correctement à sa place.

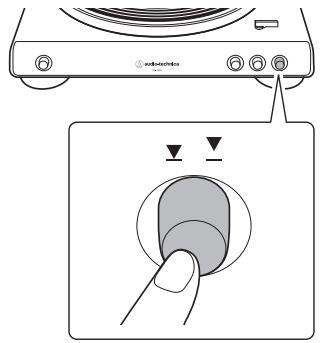

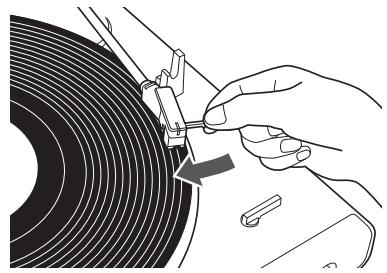

1. Appuyez sur le bouton de levage du bras de lecture.

• Lorsque vous appuyez sur le bouton de levage du bras de lecture, le bras de lecture se lève du pose-bras de lecture.

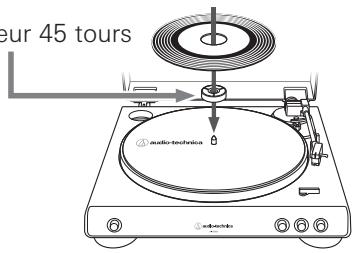

2. Placez le disque sur le tapis de feutre de façon à ce que le trou central s’aligne avec l’axe.

Si vous lisez un disque de 45 tours avec un grand trou central, fixez l’adaptateur de 45 tours (voir le côté droit du diagramme ci-dessous).

Adaptateur 45 tours 1. Sélectionnez la taille avec le sélecteur de taille. • Sélectionnez « 12" » pour un disque LP de 12" (30 cm) de diamètre, et « 7" » pour un disque 45 tours de 7" (18 cm) de diamètre. 3. Appuyez sur le bouton de levage du bras de lecture. •

2. Appuyer sur la vitesse avec le bouton de vitesse du plateau.

• Sélectionnez « 33 » pour un disque 33-1/3 tours et « 45 » pour un disque 45 tours.

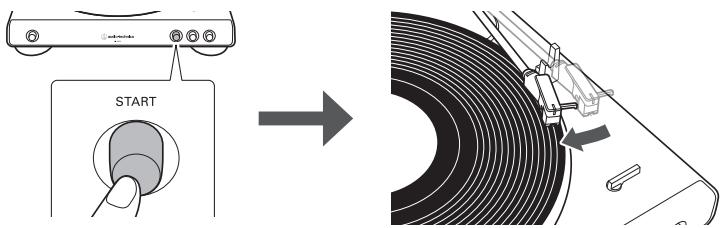

3. Appuyez sur le bouton START.

• Ne heurtez pas le produit pendant la lecture du disque. • Ne changez pas la sélection de la taille du disque pendant sa lecture. Le non-respect de l’une ou l’autre de ces consignes peut entraîner un dysfonctionnement du produit.

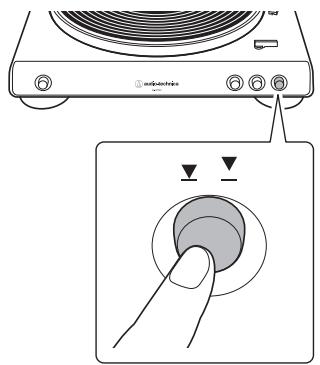

Lorsque vous appuyez sur le bouton de levage du bras de lecture, le bras de lecture descend lentement sur le disque et la lecture commence.

1. Après avoir baissé suffisamment le volume de l’amplificateur, des haut-parleurs, etc., appuyez sur le bouton de levage du bras de lecture pour le relever.

•• Si vous rangez le produit pendant une longue période, débranchez l’adaptateur secteur de la prise de courant et emballez le produit dans du plastique ; ne le laissez pas prendre l’humidité.

Une fois le disque lu jusqu’au bout, le bras de lecture retourne automatiquement sur le pose-bras de lecture. Pour arrêter manuellement le disque, procédez comme suit.

1. Baissez le volume de l’amplificateur, des haut-parleurs, etc., de manière suffisante.

des impuretés et des crasses sont collées à la pointe de lecture, nettoyez-la à l’aide d’une brosse adaptée vendue dans le commerce.

•• Nous vous recommandons d’utiliser un nettoyant pour pointe de lecture (vendu séparément) si la pointe est très sale. Nettoyez la pointe de lecture en déplaçant la brosse adaptée de l’arrière vers l’avant de la pointe de lecture.

2. Appuyez sur le bouton STOP.

Une fois que le disque s’arrête de jouer, le bras de lecture retourne automatiquement sur le pose-bras de lecture.

3. Enlevez le disque une fois que le plateau est à l’arrêt complet.

Pour éviter que le disque ne se raye et se déforme, retirez-le après utilisation.

N’utilisez pas de stabilisateur de disque. N’utilisez pas un autre plateau que celui fourni. Ce produit n’est pas conçu pour les DJ. Ne touchez pas le disque ou le plateau pendant que le disque tourne.

Remplacement de la pointe de lecture

courroie est un élément consommable. Remplacez la courroie si la vitesse de lecture ralentit ou tourne de manière irrégulière. Comme règle d’or, nous suggérons de remplacer la courroie une fois par an.

•• Avant de remplacer la courroie, veillez à débrancher l’adaptateur secteur du produit de la prise.

Enlever la pointe de lecture

la détérioration de la qualité du son, les disques peuvent également être endommagés si la pointe de lecture de la cellule est usée.

•• Une règle d’or : remplacez la pointe après 400 heures d’utilisation. •• Veillez à débrancher l’adaptateur secteur du produit de la prise. •• Lors du remplacement de la pointe de lecture, tenez fermement le porte-cellule et le corps de la cellule.

1. Retirez le tapis de feutre.

1. Faites pivoter l’avant de la pointe de lecture vers l’avant et vers le bas.

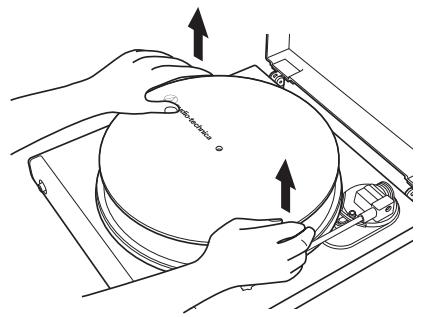

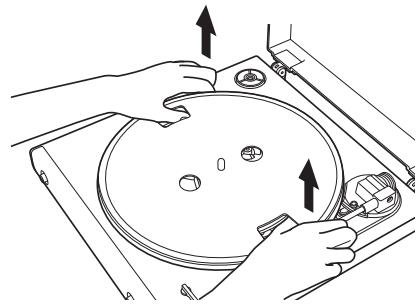

2. Retirez le plateau, retournez-le, puis retirez l’ancienne courroie.

• Placez vos pouces dans les ouvertures et tirez fortement vers le haut.

Installation d’une nouvelle pointe de lecture

1. Montez la nouvelle pointe de lecture de remplacement sur la cellule.

Faites passer le corps d’abord

2. Soulevez la pointe de lecture jusqu’à entendre un déclic.

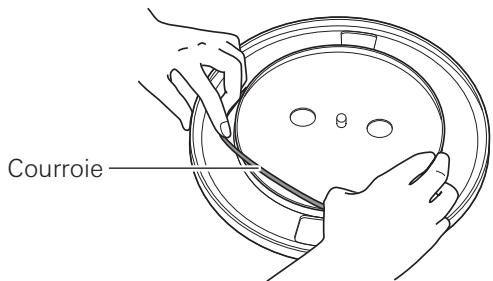

3. Placez la nouvelle courroie autour du cercle intérieur.

• Veillez à ne pas tordre la courroie lors de cette procédure.

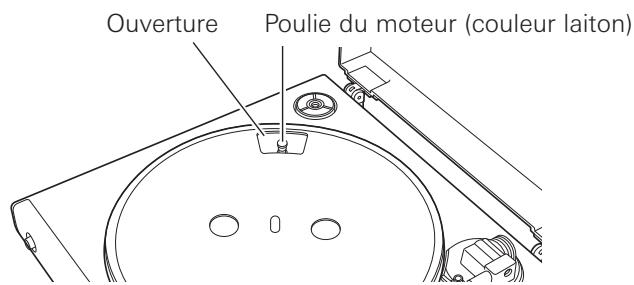

3. Assurez-vous qu’il n’y a pas d’espace entre le porte-cellule et la cellule. 4. Fixez le plateau. • Alignez l’une des ouvertures avec la position de la poulie du moteur (couleur laiton). Ouverture

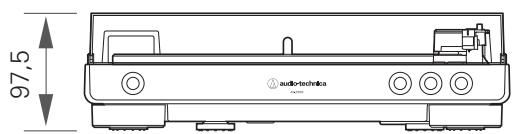

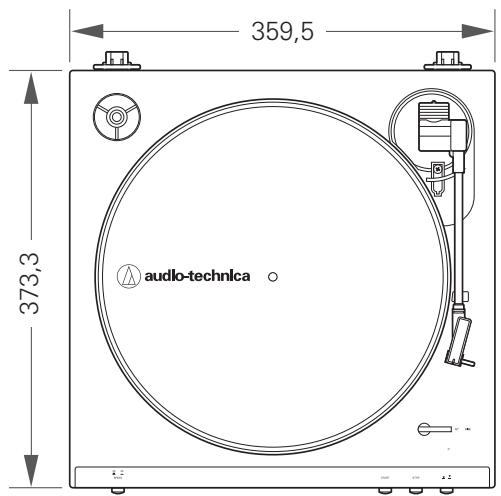

Lors du transport de la platine

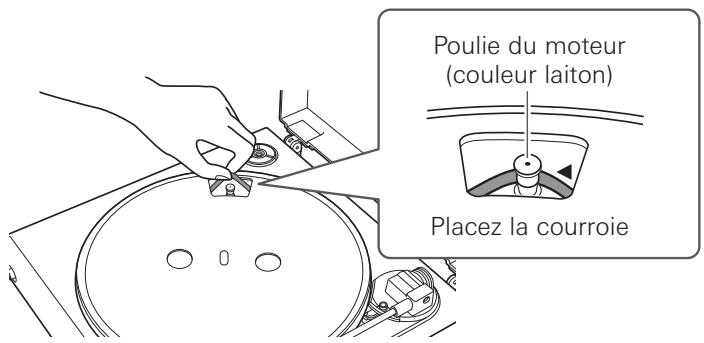

5. Placez la courroie sur la poulie du moteur (couleur laiton).

À l’aide du matériel d’emballage d’origine du produit, emballez la platine dans le sens inverse du déballage. Si vous n’avez pas de matériel d’emballage, prenez les mesures suivantes :

•• Utilisez une ficelle ou quelque chose de similaire pour attacher le bras de lecture au reste de façon à ce qu’il ne bouge pas. •• Emballez le corps de la platine avec du papier ou un chiffon doux afin qu’il ne s’endommage pas.

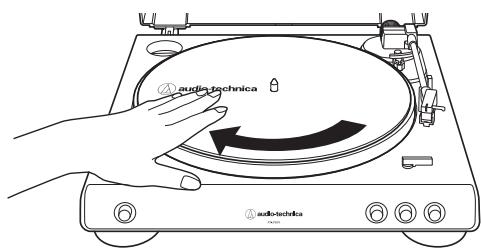

6. À l’aide de vos mains, faites tourner le plateau dix fois.

Tournez lentement la platine dix fois manuellement dans le sens de la flèche.

courroie a-t-elle glissé du plateau ? Placez correctement la courroie sur le plateau.

courroie est-elle placée sur la poulie du moteur ? Vérifier que la courroie est placée correctement sur la poulie du moteur (couleur laiton).

Le plateau tourne mais aucun son n’en sort ou le volume n’est pas assez fort.

courroie a-t-elle été endommagée ? Remplacez-la par une neuve.

paramètres de fonction et l’entrée pour un équipement connecté (amplificateurs, etc,...) sont-ils correctement sélectionnés ? Vérifiez que les paramètres pour l’équipement connecté sont corrects.

pointe est-elle endommagée ? Vérifiez la pointe et remplacez-la, si nécessaire.

pointe est-elle placée correctement sur le corps de la cellule ? Vérifiez la cellule et réglez-la, si nécessaire.

positions de réglage pour le sélecteur de préamplificateur sont-ils corrects ? Assurezvous que les réglages du pré-amplificateur soient corrects, en notant les problèmes courants suivants et leurs causes :

——S’il n’y a pas de son, ou si le volume n’est pas assez fort, le produit est réglé sur la position « PHONO » et raccordé à l’entrée AUX/LINE de l’amplificateur. ——Si le volume est trop fort ou déformé, le produit est mis en position « LINE » et l’appareil connectable est connecté à l’entrée PHONO.

disque est-il déformé ? Vérifiez le disque.

disque est-il rayé ? Vérifiez le disque.

produit perçoit-il trop de vibrations du sol, des surfaces des parois, ou des haut-parleurs

à proximité ? Diminuez les vibrations ou installez le produit sur une surface qui n’est pas soumise à des effets de vibrations.

Il y a des vibrations.

produit est-il monté sur une surface instable ? Vérifiez que la surface sur laquelle le produit est monté est appropriée.

Il y a un bruit lorsque le disque tourne.

La vitesse de lecture ralentit ou la rotation est irrégulière.

des impuretés sur la pointe de lecture de la cellule ? Si des impuretés sont collées sur la pointe de lecture, nettoyez-la à l’aide d’une brosse adaptée vendue dans le commerce. réglages de la vitesse sont-ils corrects pour ce produit ? Utilisez le bouton de vitesse du plateau pour sélectionner la vitesse correcte pour le type de disque en cours de lecture. courroie est-elle détendue ? Remplacez-la par une neuve.
