Type d'appareil	Four micro-ondes
Capacité	Non précisé
Puissance micro-ondes	Non précisé
Modes de cuisson	Micro-ondes, grill, combiné
Dimensions (L x H x P)	Non précisé
Poids	Non précisé
Type de commande	Non précisé
Affichage	Non précisé
Plateau tournant	Oui
Fonction décongélation	Oui
Minuterie	Oui
Sécurité enfants	Oui
Couleur	Non précisé
Alimentation	230 V
Garantie	Non précisé

FOIRE AUX QUESTIONS - ZSM17100XA ZANUSSI

Comment puis-je réinitialiser mon ZANUSSI ZSM17100XA ?

Pour réinitialiser votre appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le.

Que faire si mon ZANUSSI ZSM17100XA ne démarre pas ?

Vérifiez que l'appareil est correctement branché, que la prise fonctionne et que le fusible n'est pas grillé.

Pourquoi mon ZANUSSI ZSM17100XA fait-il du bruit pendant le fonctionnement ?

Un bruit excessif peut être causé par des objets coincés dans le tambour ou un déséquilibre de la charge. Vérifiez et redistribuez le linge.

Comment nettoyer le filtre de mon ZANUSSI ZSM17100XA ?

Ouvrez le panneau d'accès au filtre, retirez le filtre, rincez-le sous l'eau tiède et remettez-le en place une fois qu'il est propre.

Mon ZANUSSI ZSM17100XA ne chauffe pas, que faire ?

Assurez-vous que le réglage de température est correct et que la résistance n'est pas endommagée. Si le problème persiste, contactez un technicien.

Comment régler la durée du cycle sur mon ZANUSSI ZSM17100XA ?

Utilisez le bouton de sélection du cycle pour choisir la durée souhaitée, en fonction du programme choisi.

Y a-t-il une fonction de départ différé sur le ZANUSSI ZSM17100XA ?

Oui, vous pouvez régler le départ différé en utilisant le bouton prévu à cet effet sur le panneau de contrôle.

Que faire si l'eau ne s'écoule pas de mon ZANUSSI ZSM17100XA ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de vidange est propre.

Comment savoir si le programme de lavage est terminé ?

L'appareil émettra un signal sonore et le voyant du programme clignotera lorsque le cycle sera terminé.

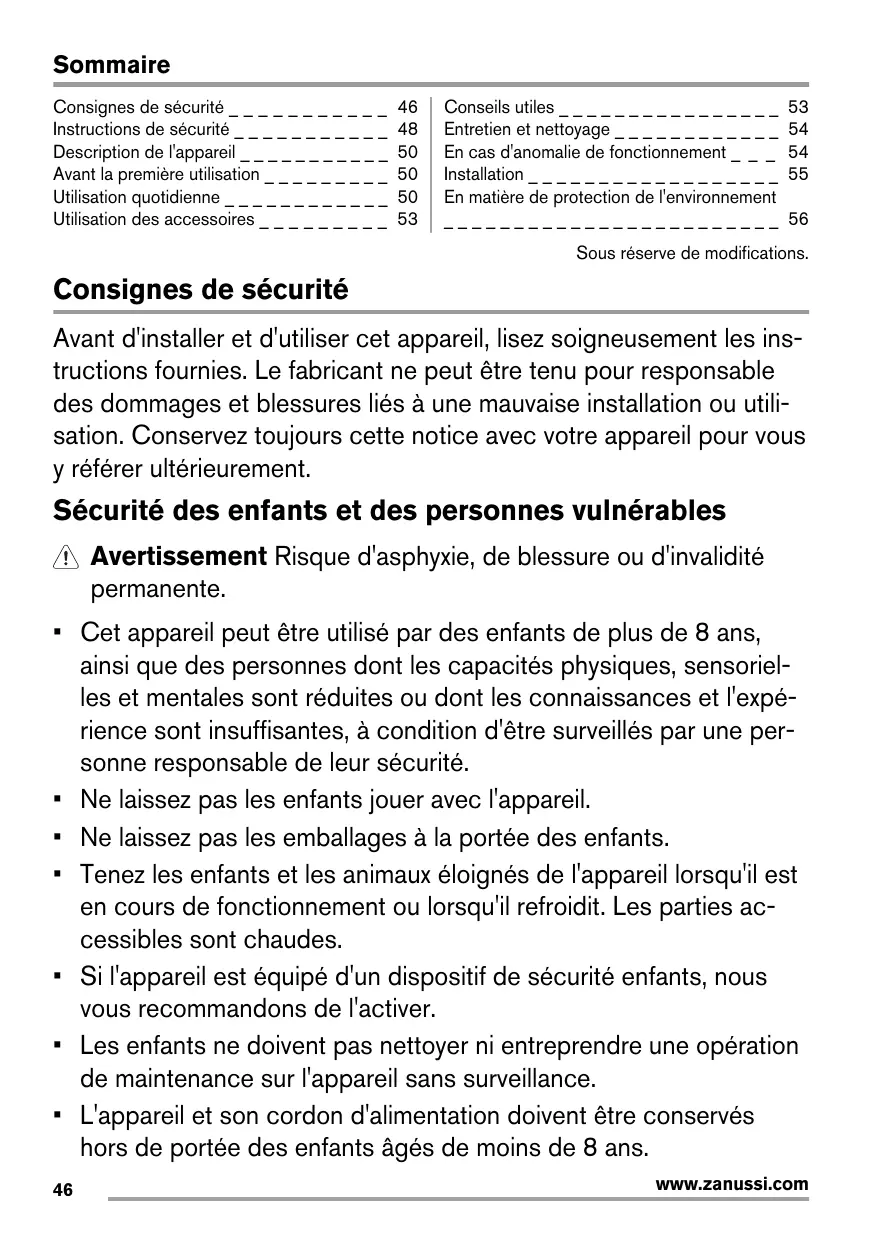

MODE D'EMPLOI ZSM17100XA ZANUSSI

Consignes de sécurité 46

Instructions de sécurité 48

Description de l'appareil 50

Avant la première utilisation 50

Utilisation quotidienne 50

Utilisation des accessoires 53

Conseils utiles 53

Entretien et nettoyage 54

En cas d'anomalie de fonctionnement 54

Installation 55

En matière de protection de l'environnement

Sous réserve de modifications.

Consignes de sécurité

Avant d'instructuer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

Avertissement Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d’être surveillés par une personne responsable de leur sécurité.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• L'appareil et son cordon d'alimentation doivent être conservés hors de portée des enfants âgés de moins de 8 ans.

Sécurité générale

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que :
• dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail;
• des bâtiments de ferme;
• par les clients, dans des hôtels et autres lieux de séjour;
• en, chambre d'hôtes.
• L'intérieur de l'appareil devient chaud lorsqu'il est en fonctionnement. Ne touchez retirer ou enfourner des accessoires ou des plats allant au four.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Avant toute opération de maintenance, déconnectez l'alimentation électrique.
• Si la porte ou les joints de la porte sont endommagés, vous ne devez pas utiliser l'appareil tant qu'il n'a pas été réparé par un professionnel qualifié.
• Toute opération de maintenance ou réparation nécessitant le retrait d'un des caches assurant la protection contre les micro-ondes ne doit être confiée qu'à un professionnel qualifié.
• Ne faites pas chauffer de liquides ou d'autres aliments dans des récipients hermétiquement fermés. Ils pourraient exploser.
• N'utilisez que des ustensiles adaptés à une utilisation dans un four à micro-ondes.
• Lorsque vous faites cuire des aliments dans des récipients en plastique ou en papier, surveillez toujours l'appareil car ces matières peuvent s'enflammer.
• Cet appareil est uniquement destiné à chauffer des aliments et des boissons. L'utiliser pour sécher des aliments ou des vêtements, ou pour faire chauffer des compresses chauffantes, des

chaussons, des éponges, des tissus humides ou autres pourrait provoquer des blessures ou un incendie.

• En présence de fumée, éteignez ou débranchez l'appareil et laissez la porte fermée pour étouffer les flammes.
• Si vous chauffez des boissons au micro-ondes, celles-ci peuvent entrer en ébullition après être sorties de l'appareil. Soyez prudent lorsque vous manipulez le récipient.
• Mélangez ou remuez le contenu des biberons et des petits pots pour bébés, puis vérifiez la température avant de nourrir votre enfant afin d'éviter les brûlures.
• Les œufs dans leur coquille et les œufs durs entiers ne doivent pas être chauffés dans l'appareil car ils pourraient exploser, même après la fin de la cuisson.
• Nettoyez régulièrement l'appareil et retirez-en les résidus alimentaires.
• Si vous ne nettoyez pas régulièrement l'appareil, sa surface peut se détériorer, ce qui pourrait réduire sa durée de vie et provoquer des situations dangereuses.
• Faites attention aux dimensions minimales du meuble (le cas échéant). Reportez-vous au chapitre « Installation ».
• L'appareil doit être mis en marche avec la porte décorative du meuble ouverte (si présente).
• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte en verre car ils peuvent rayer sa surface, ce qui peut briser le verre.
• Si le câble d'alimentation est endommagé, il ne doit être remplacé que par un professionnel qualifié afin d'éviter tout danger.

Installation

Avertissement L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, prenez toujours des précautions lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Ne tirez jamais l'appareil par la poignée.
• Respectez l'espacement minimal requis par rapport aux autres appareils.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.
• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

Avertissement risque d'incendie ou d'électrocution.

• L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un electricien.
• Si l'appareil est branché à la prise murale en utilisant une rallonge électrique, assurez-vous qu'elle est reliée à la terre.
• Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Contactez le service après-vente ou un électricien pour remplacer le câble d'alimentation s'il est endommagé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

Avertissement risque de blessures, de brûlures, d'électrocution ou d'explosion.

Utilisez cet appareil dans un environnement domestique. - Ne modifiez pas les caractéristiques de cet appareil.

Assurez-vous que les orifices de ventilation ne sont pas bouchés. - Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement. - N'exercez jamais de pression sur la porte ouverte. - N'utilisez jamais l'appareil comme plan de travail, ni la cavity comme un espace de rangement.

Avertissement risque de blessure corporelle, d'incendie ou de dommage

matériel à l'appareil.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.
• Ne laissez pas les résidus alimentaires ou de produits nettoyants s'accumuler sur les joints de la porte.
• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.

Avertissement risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Débranche le câble d'alimentation et mettez-le au rebut.

Accessoires

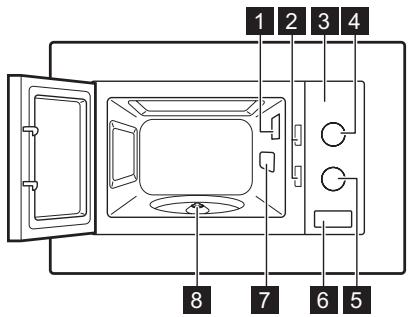

1 Éclairage 2 Système d'interverrouillage de sécurité 3 Bandeau de commande 4 Manette de réglage de la puissance 5 Manette du minuteur 6 Bouton d'ouverture de la porte 7 Couvercle de guide d'ondes 8 Axe du plateau tournant

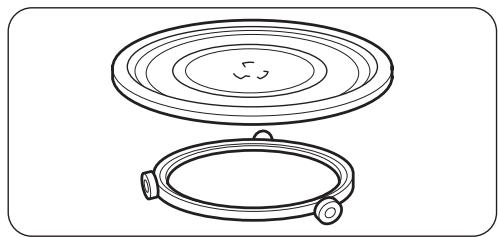

Ensemble du plateau tournant

Plateau de cuisson en verre et support à roulettes.

Utilisez toujours l'ensemble du plateau tournant pour cuire des aliments dans l'appareil.

Avant la première utilisation

Avertissement Reportez-vous aux chapitres concernant la sécurité.

Premier nettoyage

• Retirez tous les accessoires de l'appareil.

Utilisation quotidienne

Avertissement : Reportez-vous aux chapitres concernant la sécurité.

Activation et désactivation de l'appareil

1. Tournez la manette de réglage de la puissance pour sélectionner la puissance.
2. Tournez la manette du minuteur pour sélectionner une durée ; cela met automatiquement l'appareil en marche.
3. Pour éteindre l'appareil, vous pouvez :
4. Nettoyez l'appareil avant de l'utiliser pour la première fois. Important : Reportez-vous au chapitre "Entretien et nettoyage".
5. attendre qu'il s'éteigne automatiquement lorsque la manette du minuteur atteint la position 0.
6. Tourner la manette du minuteur jusqu'à la position 0.
7. Appuyer sur le bouton d'ouverture de la porte. L'appareil s'arrête automatiquement. Refermez la porte pour poursuivre la cuisson. Choisissez cette option si

Si vous souhaitez simplement surveiller la cuisson des aliments. Lorsque la manette du minuteur atteint la position 0, un signal sonore retentit.

Attention Ne faites pas fonctionner l'appareil à vide.

Généralités :

• Après avoir éteint l'appareil, laissez reposer les aliments pendant quelques minutes.
• Retirez les emballages en aluminium, les bénéficiants en métal, etc. avant de préparer les aliments.

Cuisson :

• Si possible, cuisinez les aliments en les couvrant avec un ustensile d'une matière adaptée à l'utilisation au micro-ondes. Ne cuisinez les aliments sans les couvrir que si vous souhaitez conserver leur croustillant.
• Ne cuisez pas trop les plats en réglant une puissance ou une durée trop élevées. Les aliments peuvent se dessécher, brûler ou prendre feu.
• N'utilisez pas l'appareil pour cuisiner des œufs ou des escargots dans leur coquille car ils peuvent exploser. Pour les œufs sur le plat, percez d'abord les jaunes.
• Piquez plusieurs fois les aliments couverts d'une «peau», comme les pommes de terre, les tomates ou les saucisses, avec une fourchette avant de les cuire afin qu'ils n'explo-sent pas.
• Pour les aliments congelés ou les plats surgelés, réglez un temps de cuisson plus long.
• Les plats contenant de la sauce doivent être remués de temps en temps.
• Les légumes fermes tels que les carottes, les petits pois ou le chou-fleur doivent être cuits dans l'eau.
• Retournez les grosses pièces à la moitié du temps de cuisson.
• Si possible, coupez les légumes en morceaux de même taille. Utilisez des plats larges et à fond plat.
• , par exemple sur les poignées ou dans le fond. L'humidité s'infiltre dans les trous et peut causer un craquement de l'ustensile de cuisine lorsqu'il chauffe.
• Le plateau de cuisson en verre permet de chauffer des aliments ou des liquides. Il est nécessaire au fonctionnement du four à micro-ondes.

Décongélation de viande, volaille, poisson :

• Posez l'aliment surgelé sans emballage sur une petite assiette retournée, puis placez un récipient dessous pour recueillir l'eau de décongélation.
• Retournez les aliments à la moitié du temps de décongélation. Si possible, séparez puis retirez les morceaux ayant commencé à décongeler.

Décongélation de beurre, de morceaux de gâteau, de fromage :

• Ne décongelez pas ces aliments entièrement dans l'appareil mais laissez-les décongeler à température ambiante. Cela vous assure un résultat plus homogène. Retirez tout emballage en métal ou en aluminium avant la décongélation.

Décongélation de fruits et légumes :

• Ne décongelez pas entièrement dans l'appareil les fruits et légumes devant être préparés crus. Laissez-les décongeler à température ambiante.
• Vous pouvez utiliser une puissance de micro-ondes plus élevée pour cuire les fruits et légumes sans les décongeler.

Plats préparés :

• Vous pouvez cuire des plats préparés dans l'appareil, uniquement si leur emballage est adapté à une utilisation dans un four à micro-ondes.
• Vous devez suivre les instructions imprimées sur l'emballage (par exemple « Retirez le couvercle en métal et percez le film plastique »).

Ustensiles de cuisine et matériaux compatibles

Ustensile de cuisine/matériaux	Micro-ondes
	Décongélation	Chauffage	Cuisson
Verre et porcelain allant au four (ne contenant aucum composant métallique, par exemple le Pyrex, le verre ré-sistant à la chaleur)	X	X	X
Verre et porcelain n'allant pas au four 1)	X	--	--
Verre et vitrocéramique composés d'un matériel au allant au four/résistant au gel (par exemple l'Arcoflam), grille	X	X	X
Céramique 2), faience 2)	X	X	X
Plastique résistant à une chaleur de 200 °C 3)	X	X	X
Carton, papier	X	--	--
Film étirable	X	--	--
Sachet de cuisson avec fermetre de suture pour micro-ondes 3)	X	X	X
Plats à rôtis composés de métal, par exemple en émail ou en fonte	--	--	--
Moules, laqués noirs ou revêtement en silicone3)	--	--	--
Plateau de cuisson	--	--	--
Ustensiles de cuisine pour dorer, par exemple plat « Crisp » ou plateau « Crunch »	--	X	X
Plats préparés et emballés 3)	X	X	X

1) Sans placage/décoration en argent, or, platine ou métal 2) Sans composants en quartz ou en métal ou avec un revêtement contenant du métal 3) Vous devez suivre les instructions du fabricant concernant les températures maximales.

X Compatible

-- non compatible

Tableau des réglages de puissance

Symbole	Réglage de la puissance	Puisance
	Faible	119 W
	Moyenement faible / Décongêlation	231 W
	Moyenne	385 W
	Moyenements élevé	539 W
	Élevée	700 W

Avertissement : Reportez-vous aux chapitres concernant la sécurité.

Installation de l'ensemble du plateau tournant

1. Placez le support à roulettes autour de l'axe du plateau tournant.
2. Posez le plateau de cuisson en verre sur le support à roulettes

Attention. Ne cuisez pas les aliments sans l'ensemble du plateau tournant. N'utilisez que l'ensemble du plateau tournant fourni avec l'appareil.

Conseils utiles

Ne cuisez jamais les aliments directement sur le plateau de cuisson en verre.

Conseils pour le micro-ondes

Problème	Solution
Vous ne trouvez pas les détails pour la quantité de nourriture préparée.	Recherche un aliment similaire. Diminuez ou rallongez le temps de cuisson selon la règle suivante : Double quanti-té = presque le double de tempsMoitié de la quantité = moitié du temps
La nourriture a trop séché.	Réduisez le temps de cuisson ou Sélectionnez une puissan- ce de micro-ondes plus basse.
La nourriture n'est pas décongelée, chaude ou cuite à la fin du temps définie.	Rallongez le temps de cuisson ou Sélectionnez une puissan- ce plus élevé. Veuillez noter que les plats de grande taille ont besoin de plus de temps.
Une fois la durée de cuisson éçoulée, les ali- ments sont trop cuits sur les bords mais ne sont pas prêts au centre.	La prochaine fois, diminuez la puissance et allongez le temps. Remuez les liquides à la moitié du temps, par exemple la soupe.

Pour plusieurs résultats, cuisez le riz dans un récipient plat et large.

Décongélation

Décongelez toujours les rôtis avec le côté gras vers le bas.

Ne couvrez pas la viande pour la décongeler car elle risquerait de cuire.

Décongelez toujours la volaille entière poitrine vers le bas.

Cuisson

Sortez toujours la viande et la volaille froides du réfrigérateur au moins 30 minutes avant de les cuire.

Après la cuisson, laissez reposer la viande, la volaille ou les légumes en les couvrant.

Huilez ou beurrez légèrement le poisson.

Pour cuire des légumes, ajoutez 30 à 45 ml d'eau froide par tranche de 250 g. Coupez les légumes frais en morceaux de même taille avant

de les cuire. Faites chauffer tous les légumes en couvrant le récipient.

Réchauffage

Lorsque vous rechauffez des plats cuisinés emballés, suivez toujours les instructions figurant sur l'emballage.

Remarques concernant le nettoyage :

• Nettoyez la façade de l'appareil à l'aide d'une éponge humide additionnée d'eau savonneuse. Utilisez un produit courant destiné au nettoyage des surfaces en métal.
• Nettoyez l'intérieur de l'appareil après chaque utilisation. Les salissures s'éliminent alors plus facilement et ne risquent pas de brûler.
• En cas de salissures importantes, nettoyez à l'aide de produits de nettoyage spécifiques. Nettoyez régulièrement tous les accessoires et laissez-les sé
• Pour éliminer les odeurs, versez 2 cuillères à café de jus de citron dans un verre d'eau, puis faites bouillir ce mélange à pleine puissance de micro-ondes pendant 5 minutes.

Avertissement reportez-vous aux chapitres concernant la sécurité.

Problème	Cause probable	Solution
L'appareil ne fonctionne pas.	L'appareil est éteint.	Allumez l'appareil.
L'appareil ne fonctionne pas.	L'appareil n'est pas branché.	Branchez l'appareil.
L'appareil ne fonctionne pas.	Le fusible dans la boîte à fusibles a disjoncté.	Vérifiez le fusible. Si le fusible disjoncte de manière répétée, faites appel à un électricien qualifié.
L'appareil ne fonctionne pas.	La porte n'est pas fermée correctement.	Assurez-vous que rien ne bloque la porte.
L'éclairage ne fonctionne pas.	L'éclairage est défectueux.	L'ampoule doit être replacée.
Des étincelles jaillissant dans la cavité.	You'veicz placé des plats en métal ou ayant des éléments en métal dans l'appareil.	Retirez le plat de l'appareil.
Des étincelles jaillissant dans la cavité.	Des brochettes en métal ou du papier d'aluminium touchent les parois interieures.	Assurez-vous que les brochettes et le papier d'aluminium ne touchent pas les parois interieures.
L'ensemble du plateau tournant émet un grincement.	Il y a un objet ou de la salissure sous le plateau de cuisson en verre.	Nettoyez le dessous du plateau de cuisson en verre.
L'appareil s'accrête de fonctionner sans raison appara-rente.	Une anomalie de fonctionnement s'est produit.	Si cette situation se reproduit, contactez le service après-vente.

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou le service après-vente.

Les informations à fournir au service après-vente figurent sur la plaque signalétique.

Nous vous recommendons de noter ces informations ici :

Modèle (MOD.)

Référence du produit (PNC)

Numéro de série (S.N.)

Installation

Avertissement Reportez-vous aux chapitres concernant la sécurité. Attention Ne bouchez pas les aérations. Cela pourrait provoquer une surchauffe de l'appareil. Attention L'appareil ne doit pas être accorder à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple. Cela pourrait provoquer une surchauffe et un incendie.

• Cet appareil est uniquement destiné à être utilisé encastré. Veillez à ce qu'il n'y ait pas de paroi au fond de la niche d'encastrement, à l'arrière de l'appareil.
• Éloignez le plus possible l'appareil de la vapeur, de l'air chaud et des projections d'eau.
• Si vous devez transporter l'appareil par temps froid, ne l'allumez pas immédiatement après l'installation. Laissez-le atteindre la température de la pièce et absorber la chaleur.

Installation électrique

Avertissement Le branchement électrique doit être confié à un Electricien qualifié. Le fabricant ne pourrait être tenu pour responsable si vous ne respectez pas les pré

cautions de sécurité du chapitre « Consignes de sécurité ».

Cet appareil est fourni avec un câble d'alimentation et une fiche d'alimentation.

Attention. La hauteur d'installation minimale est de 85 cm.

1. Vérifiez que les dimensions du meuble respectent les distances d'installation.

Distances d'installation

Dimensions	mm
A	380 + 2
B	560 + 8
C	300 - 550
D	18

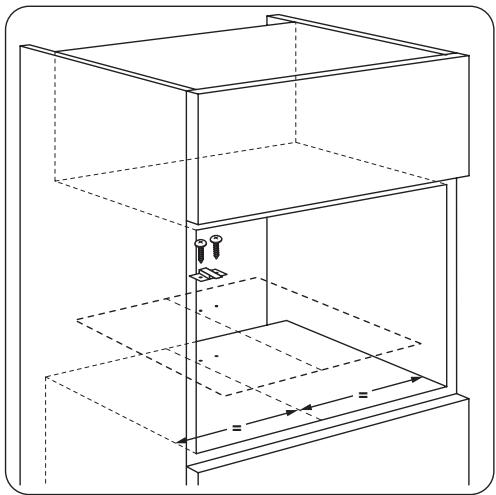

1. Si la profondeur du meuble est supérieure à 300 mm, placez le gabarit dans le meuble pour voir si ses dimensions conviennent. Si oui, faites une marque pour indiquer l'emplacement des vis. Retirez le gabarit et vissez le support.

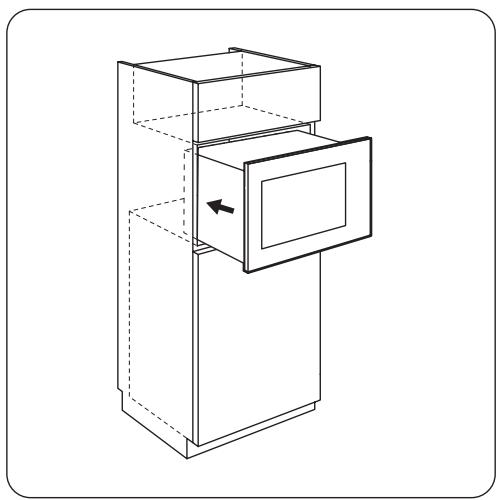

Ignorez cette étape si la profondeur du meuble est inférieure à 300 mm. 3. Installez l'appareil. Si vous avez visser le support, veillez à ce qu'il bloque l'arrière de l'appareil pour l'empêcher de reculer.

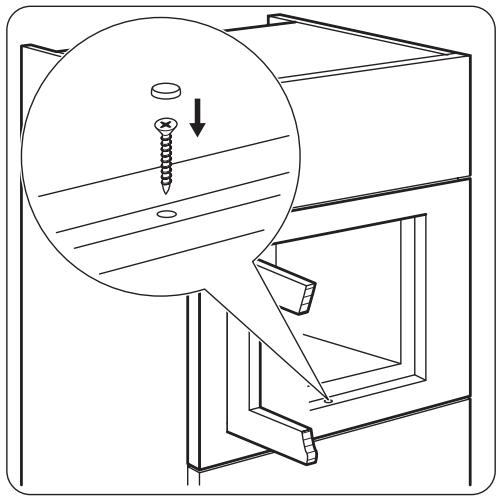

1. Ouvrez la porte et fixez l'appareil au meuble à l'aide d'une vis.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole X avec les ordures ménagères. Emmenez un tel produit dans votre

centre local de recyclage ou contactez vos services municipaux.

Absence de vidés protection 80
