MODE D'EMPLOI CECDF5060B2 - CECDF5060IX2 CONTINENTAL EDISON

CECDF5060IX2 CECDF5060W2 CECDF5060B2 )5 &XLVLQLqUHSRVHOLEUH1RWLFHG¶XWLOLVDWLRQ (6 &RFLQDLQGHSHQGLHQWH0DQXDOGHXVXDULR 37 )RJmR9HUWLFDO0DQXDOGH8WLOL]DGRU (1 )UHH6WDQGLQJ&RRNHU8VHU0DQXDO

,7&XFLQDDOLEHUDLQVWDOOD]LRQH0DQXDOHG XVR Merci d’avoir choisi ce produit.

Cette notice d’utilisation contient des informations et des consignes de sécurité importantes concernant l’utilisation et l’entretien de votre appareil. Lire attentivement cette notice d’utilisation avant d’utiliser votre appareil et la conserver pour consultation ultérieure.

AVERTISSEMENT Risque de blessures graves ou danger de mort

RISQUE D’ÉLECTROCUTION Risque d’électrocution

INCENDIE Avertissement : Risque d'incendie / matières inflammables

MISE EN GARDE Risque de blessures ou de dommages matériels

Utilisation correcte de l’appareil

‡ Lire attentivement cette notice d’utilisation dans son intégralité avant d’utiliser votre appareil et la conserver dans un endroit accessible pour consultation ultérieure.

‡ Ce manuel a été préparé pour plusieurs modèles, votre appareil peut donc ne pas disposer de certaines fonctions décrites dans ce manuel. Pour cette raison, il est important de prêter une attention particulière aux chiffres lors de la lecture de cette notice d’utilisation. 1.1. Avertissements de sécurité généraux

‡ Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances

à condition qu’elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants, sans surveillance. MISE EN GARDE : Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue. MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.NE JAMAIS FR - 4

essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.

MISE EN GARDE : Le processus de cuisson doit être surveillé. Le processus de cuisson à court terme doit être surveillé en permanence. MISE EN GARDE : Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson. MISE EN GARDE : Si la surface est fêlée, déconnecter l'appareil de l'alimentation. ‡ Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes,cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds. ‡ Après utilisation, arrêter le fonctionnement de la table de cuisson au moyen de son dispositif de commande et ne pas compter sur le détecteur de casseroles. ‡ Pour les modèles dont la table de cuisson est munie d’un capot, Il convient d'enlever du couvercle tout résidu de débordement avant de l'ouvrir. Il convient de laisser refroidir le plan de cuisson avant de fermer le couvercle. ‡ L’appareil n’est pas destiné à être mis en fonctionnement au moyen d’une minuterie externe ou d’un système de commande à distance séparé. MISE EN GARDE : Le dispositif de stabilisation doit être mis en place pour éviter le basculement de l'appareil. (Pour plus d’informations, voir le guide d’installation du kit de stabilisation). FR - 5

‡ Lors de son utilisation, l'appareil devient chaud.

Faire attention à ne pas toucher les éléments chauffants situés à l'intérieur du four. ‡ Les poignées peuvent être chaudes, même après une courte période d’utilisation. ‡ Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d’entraîner l’éclatement du verre. ‡ Ne pas utiliser d’appareil de nettoyage à la vapeur. MISE EN GARDE : S'assurer que l'appareil est déconnecté de l'alimentation avant de remplacer la lampe pour éviter tout risque de choc électrique. MISE EN GARDE : Les parties accessibles peuvent devenir chaudes au cours de l'utilisation.Il est recommandé d’éloigner les jeunes enfants. ‡ Votre appareil a été produit conformément à toutes les normes et réglementations locales et internationales en vigueur. ‡ Les opérations d’entretien et de réparation doivent être effectuées uniquement par des techniciens de maintenance agréés. L’installation et les travaux de réparation effectués par un technicien non agréé peuvent s’avérer dangereux. Ne pas altérer ni modifier les caractéristiques de l’appareil. Les dispositifs de protections non adaptés à l'appareil de cuisson peuvent provoquer des accidents. ‡ Avant l'installation s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz ou tension et fréquence électrique) et le réglage de l'appareil sont compatibles. Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique de l’appareil. ATTENTION : Cet appareil sert uniquement à des FR - 6

fins de cuisson et est destiné uniquement à un usage domestique. Il ne doit pas être utilisé à d’autres fins, par exemple le chauffage du local, ou un usage commercial.

‡ Ne pas utiliser la poignée de la porte du four pour soulever ou pour déplacer l’appareil. ‡ Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. ‡ Le brûleur est équipé d'un dispositif de surveillance de flamme, le dispositif ne doit pas être actionné pendant plus de 15 s. Si à l'issue de ces 15 s le brûleur ne s'est pas allumé, cesser d'agir sur le dispositif, ouvrir la porte de l'enceinte et/ou attendre au moins 1 min avant toute nouvelle tentative d'allumage du brûleur. ‡ Dans le cas d'une extinction accidentelle des flammes du brûleur, fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 1 min. ‡ Ces instructions ne sont valables que si le symbole du pays figurant sur l’appareil est correct. Si le symbole ne figure pas sur l’appareil, se reporter aux instructions techniques qui décrivent comment modifier l’appareil pour l’adapter aux conditions d’utilisation de ce pays. ‡ Toutes les précautions nécessaires ont été mises en œuvre pour garantir votre sécurité. Comme le verre est susceptible de se briser, le nettoyer avec soin pour éviter de le rayer. Éviter de frapper le verre avec les accessoires de cuisine. FR - 7

‡ Vérifiez que le cordon d’alimentation n’est pas endommagé ni coincé au cours de l’installation. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

‡ Ne pas laisser les enfants monter sur la porte du four ou s’y asseoir lorsqu’elle est ouverte. ‡ Si l'appareil est en verre ou en vitrocéramique : ATTENTION : En cas de bris du verre de la plaque de cuisson : - éteindre immédiatement tous les brûleurs ainsi que tous les éléments chauffants électriques et isoler l'appareil de toute source d'énergie, - ne pas toucher la surface de l'appareil, - ne pas utiliser l'appareil. ‡ Veuillez tenir cet appareil hors de la portée des enfants et des animaux domestiques. 1.2. Avertissements relatifs à l’installation

‡ Ne pas utiliser l’appareil avant son installation complète.

‡ L’appareil doit être installé par un technicien qualifié. Le fabricant ne peut être tenu responsable de tout dommage causé en cas d’installation incorrecte par un techncien non qualifié. ‡ Un moyen de déconnexion du réseau d’alimentation ayant une distance d’ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d’installation. ‡ Lors du déballage de l’appareil, vérifier qu’il n’a pas été endommagé au cours du transport. En cas de défaut, ne pas utiliser l’appareil et faire appel immédiatement à un technicien qualifié. Les FR - 8

matériaux utilisés pour l’emballage (Nylon, agrafes, polystyrène, etc.) peuvent être dangereux pour les enfants et doivent être rassemblés et rangés immédiatement.

‡ Protéger votre appareil des conditions atmosphériques. Ne pas l’exposer au soleil, à la pluie, à la neige, à la poussière ou à toute humidité excessive. ‡ Les matériaux autour de l’appareil (meubles) doivent pouvoir supporter une température minimum de 100 °C. ‡ L’appareil ne doit pas être installé derrière une porte décorative, afin d’éviter une surchauffe. 1.3. Au cours de l’utilisation

‡ Lors de la première utilisation de votre four, il est possible qu’une légère odeur se fasse sentir. Ceci est parfaitement normal. Cette odeur est due aux matériaux d’isolation placés sur les résistances.

Avant d’utiliser votre four pour la première fois, le faire fonctionner à vide sur la température maximale pendant 45 minutes. Vérifier que l’environnement dans lequel le produit est installé est correctement ventilé. ‡ Rester prudent lors de l’ouverture de la porte du four pendant ou après la cuisson. La vapeur s’échappant du four peut provoquer des brûlures. ‡ Ne pas placer de matériaux combustibles ou inflammables dans l’appareil ou près de l’appareil lorsqu’il est en fonctionnement. ‡ MISE EN GARDE : La température des surfaces accessibles peut être élevée lorsque l'appareil est en fonctionnement. ‡ Toujours utiliser des gants de cuisine isolants pour FR - 9

mettre les aliments au four ou les sortir du four.

MISE EN GARDE : Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie. NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu. ‡ Toujours positionner les ustensiles de cuisson au centre de la zone de cuisson et placer les poignées de façon à ce qu’elles ne puissent pas être accessibles ni touchées de façon accidentelle. ‡ Si l’appareil reste inutilisé pendant une période prolongée, éteindre l’interrupteur principal. Couper l’alimentation du gaz lorsque l’appareil à gaz n’est pas utilisé. ‡ S’assurer que les manettes de l’appareil restent toujours en position « 0 » (arrêt) lorsque l’appareil n’est pas utilisé. ‡ MISE EN GARDE : Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l’appareil de cuisson ou indiqués par le fabricant de l’appareil dans les instructions d’utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l’appareil. L’utilisation de dispositifs de protection non appropriés peut entrainer des accidents. ‡ Il est recommandé de ne pas déposer d'objets métalliques tels que couteaux, fourchettes,cuillères et couvercles sur le plan de cuisson, car ils peuvent devenir chauds. ‡ ATTENTION : Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption. FR - 10

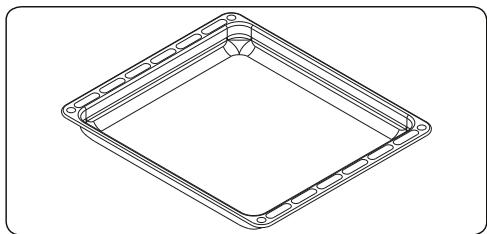

‡ La lèchefrite s’incline lorsqu’on la sort du four.

Attention à ne pas renverser ni à faire tomber d’aliments en la sortant du four. ATTENTION : L'utilisation d'un appareil de cuisson au gaz conduit à la production de chaleur, d’humidité et de produits de combustion" dans le local où il est installé. Veiller à assurer une bonne aération de la cuisine, notamment lors de l’utilisation de l’appareil : maintenir ouverts les orifices d'aération naturelle, ou installer un dispositif d'aération mécanique (hotte de ventilation mécanique). ‡ Une utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire, par exemple en ouvrant une fenêtre, ou une aération plus efficace, par exemple en augmentant la puissance de la ventilation mécanique si elle existe. ‡ Lors de l’utilisation du brûleur gril, laisser la porte du four ouverte et utiliser systématiquement le déflecteur du gril fourni avec le produit. Ne jamais utiliser le brûleur gril lorsque la porte du four est fermée. MISE EN GARDE : Ne pas fermer le couvercle lorsqu'un brûleur est allumé. Les couvercles en verre sont susceptibles de se casser lorsqu’ils chauffent. Éteindre tous les brûleurs et laisser la surface de la table de cuisson refroidir avant de refermer le couvercle. ‡ Ne rien placer sur la porte du four lorsqu’elle est ouverte. Ceci pourrait déséquilibrer le four ou endommager la porte. ‡ Ne pas placer d’éléments lourds ou inflammables sur le tiroir par exemple des objets en nylon, des sacs plastiques, du papier ou du tissu. Ceci comprend les ustensiles comportant des éléments FR - 11

en plastique (par exemple la poignée).

MISE EN GARDE : Lors de son utilisation, a température de la surface interne du compartiment de stockage devient chaud. Faire attention à ne pas toucher la surface interne. ‡ Ne pas suspendre de torchons ou autres tissus sur l’appareil ou sur ses poignées. 1.4. Nettoyage et entretien

‡ Vérifier que l’alimentation électrique de l’appareil est bien coupée avant d’effectuer toute opération de nettoyage ou d’entretien.

‡ Ne pas retirer les manettes pour nettoyer le bandeau de commandes. ‡ Pour assurer l’efficacité et la sécurité de votre appareil, utiliser uniquement les pièces détachées d’origine et faire appel à nos techniciens qualifiés en cas de besoin. Déclaration CE de conformité Nous déclarons que nos produits satisfont aux exigences des directives, des décisions et des réglementations européennes en vigueur. Cet appareil a été conçu pour un usage exclusivement domestique. Toute autre utilisation (par exemple pour chauffer une pièce) est inadaptée ou dangereuse. Cette notice d’utilisation s’applique à plusieurs modèles. Il est possible qu’il existe certaines différences entre ces instructions et votre modèle.

Mise au rebut de votre machine

Ce symbole sur le produit ou sur son emballage indique qu’il ne doit pas être traité comme un simple déchet ménager. Il doit être déposé dans un point de collecte adapté pour que les équipements électriques et électroniques soient recyclés. Lorsque ce produit est correctement mis au rebut, vous contribuez à protéger l’environnement et la santé, ce qui pourrait ne pas être le cas en cas de mise au rebut inadaptée. Pour plus d’informations sur le recyclage de ce produit, contactez les autorités locales, votre service de collecte de déchets ou le revendeur auprès duquel vous avez acheté ce produit.

AVERTISSEMENT : Cet appareil doit

être installé par un professionnel agréé ou par un technicien qualifié, conformément aux instructions de cette notice et conformément aux normes d’installation en vigueur. ‡ Toute installation incorrecte invalide la garantie et peut entraîner des dommages ou des blessures pour lesquels le fabricant ne peut être tenu responsable.

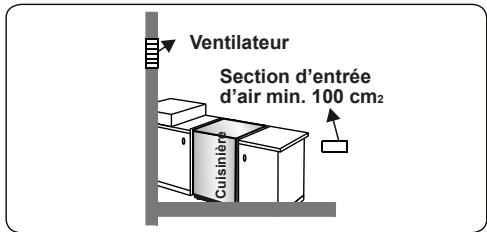

direct à l’extérieur. Le ventilateur doit pouvoir être capable de renouveler le volume d’air de la cuisine un minimum de

4 à 5 fois par heure.

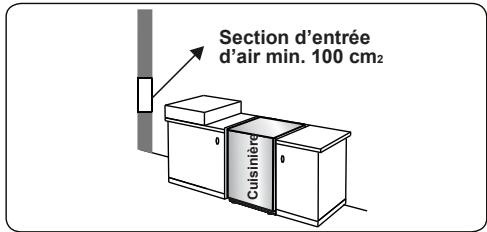

Section d’entrée d’air min. 100 cm2

2. INSTALLATION ET PRÉPARATION À L’UTILISATION

‡ Avant l’installation, s’assurer que les conditions locales de la distribution

(tension et fréquence de l’électricité et/ou nature du gaz et pression du gaz) et les réglages de l’appareil sont compatibles. Les conditions de réglage de cet appareil figurent sur l’étiquette.

Section d’entrée d’air min. 100 cm2

‡ Les lois, réglementations, décrets et normes en vigueur dans le pays d’installation doivent être appliqués

(règles de sécurité, recyclage conformément à la réglementation, etc.).

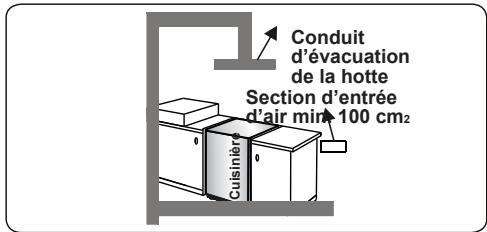

Conduit d’évacuation de la hotte

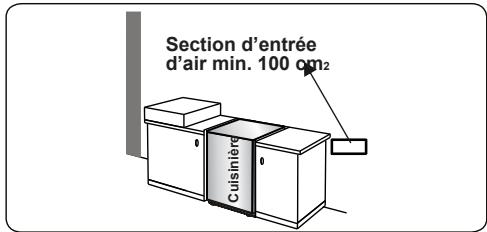

Section d’entrée d’air min. 100 cm2 Cuisinière

2.1. Instructions destinées à l’installateur

Ventilation ‡ Pour les pièces dont le volume est inférieur à 5 m3, une ventilation permanente de 100 cm2 est nécessaire. ‡ Pour les pièces dont le volume est compris entre 5 m3 et 10 m3, une ventilation permanente de 50 cm2 est nécessaire, sauf si la pièce comporte une porte qui ouvre directement sur l’extérieur, auquel cas la ventilation permanente n’est pas nécessaire.

Section d’entrée d’air min. 100 cm2

‡ Pour les pièces dont le volume est supérieur à 10 m3, aucune ventilation permanente n’est nécessaire.

Important : Quelle que soit la taille de la pièce, toutes les pièces contenant cet appareil doivent disposer d’un accès direct à l’air extérieur via une fenêtre qu’il est possible d’ouvrir ou un dispositif équivalent. Évacuation des gaz brûlés Les appareils au gaz évacuent les émanations des gaz brûlés dans l’air extérieur, soit directement, soit via une hotte avec cheminée. S’il n’est pas possible d’installer une hotte, installer un ventilateur sur la fenêtre ou sur un mur avec accès

Instructions générales

‡ Après avoir retiré les matériaux d’emballage de l’appareil et de ses accessoires, vérifier que l’appareil n’est pas endommagé. Si l’appareil est peut-être endommagé, ne pas l’utiliser et contacter immédiatement un professionnel agréé ou un technicien qualifié. ‡ Vérifier qu’aucun élément ou matériau combustible ou inflammable, par exemple un rideau, de l’huile, un

tissu, etc., ne se trouve à proximité immédiate.

10 cm des côtés de l’appareil afin de permettre la circulation de l’air.

Le plan de travail et les meubles autour de l’appareil doivent pouvoir supporter une température supérieure à 100 °C.

Réserver un espace minimum de 2 cm autour de l’appareil pour la circulation de l’air.

Cet appareil ne doit pas être installé directement au-dessus d’un lavevaisselle, d’un réfrigérateur, d’un congélateur, d’un lave-linge ou d’un sèche-linge.

L’appareil peut être placé près d’un meuble, à condition que dans la zone d’installation de l’appareil, la hauteur du meuble ne dépasse pas la hauteur du plan de cuisson.

Si une hotte ou un placard doit être installé au-dessus de l’appareil, la distance de sécurité entre le plan de cuisson et le placard ou la hotte doit correspondre à celle présentée sur la figure ci-dessous.

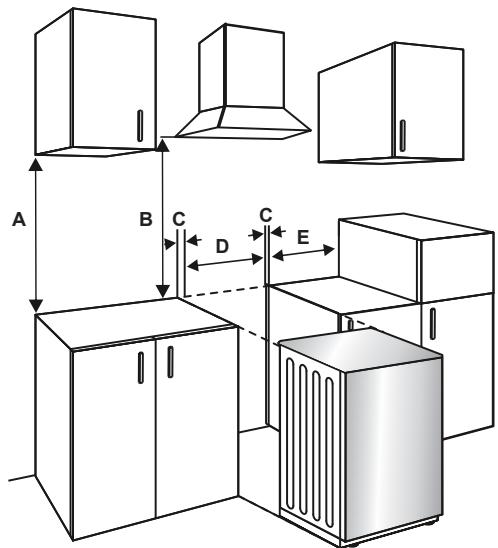

2.2. Installation de la cuisinière

‡ Si les meubles de la cuisine sont plus hauts que le plan de cuisson, les meubles doivent se trouver à au moins

2.3. Raccordement au gaz

Montage de l’alimentation en gaz et contrôle de fuite Raccorder l’appareil conformément aux normes et réglementations locales et internationales. Vérifier tout d’abord le type de gaz installé dans la cuisinière. Ces informations se trouvent sur une étiquette à l’arrière de la cuisinière. Toutes les informations relatives aux types de gaz et aux injecteurs à utiliser sont disponibles dans le tableau des données techniques. Vérifier que la pression du gaz en entrée

est conforme aux valeurs du tableau des données techniques afin que l’utilisation soit optimale, avec une consommation de gaz minimale. Si la pression du gaz est différente des valeurs mentionnées ou qu’elle n’est pas stable là où l’appareil est installé, il peut être nécessaire d’ajouter un régulateur de pression sur l’arrivée gaz.

Contacter un centre de réparation agréé pour effectuer ces réglages. Points à vérifier lors du montage du flexible : ‡ Si le raccordement au gaz se fait par un

flexible fixé sur l’arrivée gaz de la table de cuisson, il doit être fixé à l’aide d’un collier.

Raccorder votre appareil à l’aide d’un flexible court et résistant, le plus près possible de la source de gaz.

La longueur maximale autorisée de ce flexible est de 1,50 m.

L'appareil doit être raccordé conformément aux normes locales applicables relatives au gaz.

Le flexible ne doit pas se trouver dans des zones dont la température peut dépasser 90 °C.

Le flexible ne doit pas être fissuré, déchiré, plié, ni vrillé.

Ne pas placer le flexible près d’angles aigus ni d’objets susceptibles de bouger.

raccordements au gaz.

Cet appareil est prêt à être raccordé au circuit de gaz du pays pour lequel il a été produit. Le pays de destination principal est mentionné sur le capot arrière de l’appareil. En cas d’utilisation dans un autre pays, un des autres raccordements de la figure cidessous peut être nécessaire. Dans ce cas, contacter les autorités locales pour savoir quel est le raccordement au gaz à utiliser.

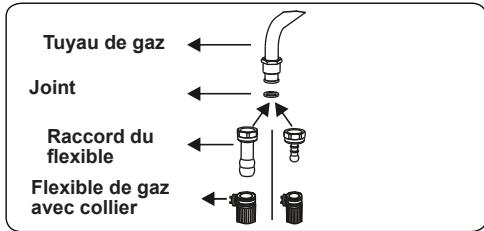

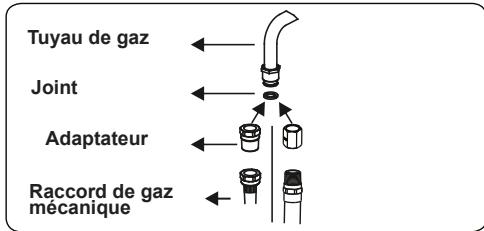

Raccord du flexible Flexible de gaz avec collier

Avant d’effectuer le raccordement, vérifier que le flexible n’est pas endommagé. Utiliser de l’eau savonneuse ou un fluide spécialisé pour effectuer cette vérification. Ne pas réaliser le contrôle de fuite à l’aide d’une flamme.

Joint Adaptateur Raccord de gaz mécanique

Tous les éléments métalliques utilisés pour le raccordement au gaz doivent

être exempts de rouille. Vérifier la date d’expiration de tous les éléments utilisés pour le raccordement.

Points à vérifier lors du montage du raccordement au gaz fixe

La méthode d’installation du raccordement au gaz fixe (raccordement fileté par exemple) varie en fonction du pays d’installation de l’appareil. Les pièces les plus utilisées dans votre pays seront fournies avec l’appareil. Les pièces manquantes peuvent être commandées comme les pièces détachées. Pendant le raccordement, toujours laisser bloqué l’écrou du conduit de gaz tout en faisant tourner l’écrou équivalent sur l’autre partie. Afin d’assurer la sécurité du raccordement, utiliser les clés adaptées. Pour les surfaces entre les différents composants, utiliser les joints fournis dans le kit de conversion. Les joints utilisés dans le raccordement doivent également être certifiés pour utilisation dans les circuits de gaz. Ne pas utiliser de joints de plomberie pour les

Raccord de gaz mécanique

Raccord de gaz mécanique

La cuisinière doit être installée et entretenue par un technicien qualifié et certifié pour le gaz, conformément à la législation en vigueur en matière de sécurité.

AVERTISSEMENT : Ne pas réaliser le contrôle de fuite à l’aide d’une flamme.

2.4. Conversion du gaz (si disponible)

Votre appareil est conçu pour utiliser du gaz ou du gaz naturel. Les brûleurs peuvent être adaptés à différents types de gaz en remplaçant les injecteurs et en réglant la longueur de flamme minimale adaptée au gaz utilisé. C’est pour cette raison que la procédure suivante doit être appliquée. Remplacement des injecteurs Brûleurs de la table de cuisson ‡ Couper l’alimentation en gaz et débrancher l’appareil de l’alimentation sur secteur. ‡

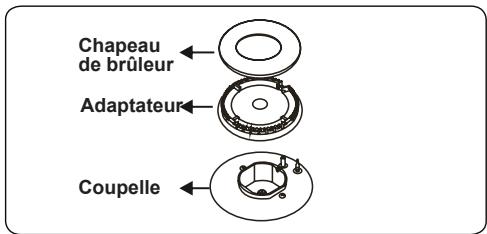

Retirer les chapeaux des brûleurs et les adaptateurs.

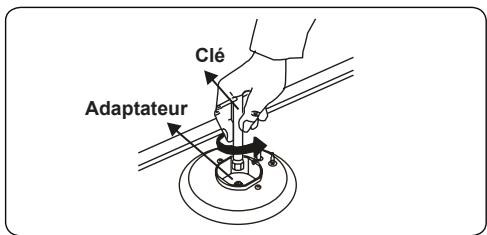

Dévisser les injecteurs à l’aide d’une clé de 7 mm.

Remplacer les injecteurs par ceux du kit de conversion, en choisissant le diamètre adapté au type de gaz à utiliser, conformément au tableau des injecteurs à gaz.

Réglage de la position minimale de la flamme :

Tout d’abord, vérifier que l’appareil est débranché de l’alimentation électrique et que l’alimentation en gaz est ouverte. Une vis plate sur la vanne permet de régler la position minimale de la flamme. Pour les soupapes avec dispositif de sécurité de la flamme, la vis se trouve sur le côté de la tige de la soupape, comme illustré. Pour les soupapes sans dispositif de sécurité de la flamme, la vis se trouve à l’intérieur de la tige de la soupape comme illustré.

Pour faciliter le réglage de la position de la flamme, il est conseillé de démonter le bandeau de commandes (et le microcontact si votre modèle en est équipé) lors de la modification. La vis de réglage du ralenti doit être desserrée pour la conversion du gaz au gaz naturel. Pour la conversion du gaz naturel au gaz, la vis de réglage du ralenti doit être resserrée.

Vanne avec thermocouple

Vanne avec thermocouple

Vis de réglage du ralenti Vis (dans le trou)

Calcul de la position minimale de la flamme

Pour déterminer la position minimale, allumer les brûleurs et les laisser en position minimale. Retirer les boutons, car les vis ne sont accessibles que lorsqu’ils sont retirés. À l’aide d’un petit tournevis, serrer ou desserrer la vis de réglage du ralenti d’environ 90 degrés. L’arrivée de gaz est correcte lorsque la longueur de la flamme est d’au moins 4 mm. Vérifier que la flamme ne s’éteint pas lors du passage de la position maximum à la position minimum. Agiter la main pour créer un courant d’air en direction de la flamme afin de vérifier si elle est stable. Remplacement de l’arrivée gaz Pour certains pays, le type d’arrivée gaz peut être différent en fonction du gaz utilisé. Dans ce cas, démonter les composants du raccordement actuel, ainsi que les écrous (le cas échéant) et raccorder la nouvelle alimentation en gaz. Dans tous les cas, tous les composants utilisés dans les raccordements au gaz doivent être certifiés par les autorités locales et/ou internationales. Pour tous les raccordements au gaz, se reporter à la section « Montage de l’alimentation en gaz et contrôle de fuite ». 2.5. Branchement électrique et sécurité (si disponible) AVERTISSEMENT : Le branchement électrique de cet appareil doit être effectué par un professionnel agréé ou par un électricien qualifié, conformément aux instructions de cette notice et conformément aux normes d’installation en

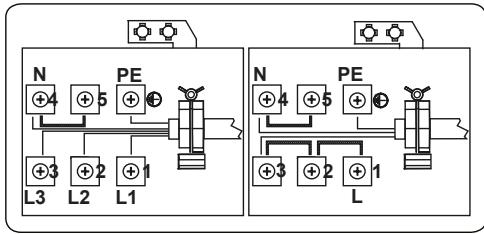

AVERTISSEMENT : L’APPAREIL DOIT ÊTRE BRANCHÉ À LA TERRE. ‡ Avant le branchement sur le secteur, vérifier si la tension nominale de l’appareil (marquée sur la plaque signalétique de l’appareil) correspond à la tension de l’alimentation électrique. Le câble d’alimentation électrique doit lui aussi être capable de supporter la puissance nominale de l’appareil (également mentionnée sur la plaque signalétique de l’appareil). ‡

Lors de l’installation, s’assurer de bien utiliser des câbles correctement isolés. Tout branchement incorrect risque d’endommager votre appareil.

Si le câble d’alimentation électrique est endommagé et doit être remplacé, faire appel à une personne qualifiée pour effectuer cette opération.

Ne pas utiliser d’adaptateur, de multiprise, ni de rallonge électrique.

Le cordon d’alimentation doit être tenu éloigné des parties chaudes de l’appareil et ne doit pas être plié ni

écrasé. À défaut, le cordon risque d’être endommagé et de provoquer un courtcircuit.

Si l’appareil n’est pas branché sur le secteur par une prise, installer un sectionneur multipolaire (avec un espacement des contacts d’au minimum 3 mm), conformément aux réglementations en matière de sécurité.

Cet appareil est conçu pour utiliser une alimentation de 220 à 240 V. Si votre alimentation est différente, contacter un professionnel agréé ou un électricien qualifié.

Le câble d’alimentation (H05VV-F) doit

être suffisamment long pour pouvoir être branché sur l’appareil.

Ce sectionneur à fusibles doit être facilement accessible une fois l’appareil installé.

Vérifier que tous les branchements sont bien serrés.

Fixer le câble d’alimentation sur le bornier, puis refermer le couvercle.

Le branchement du boîtier de jonction est placé sur le boîtier de jonction.

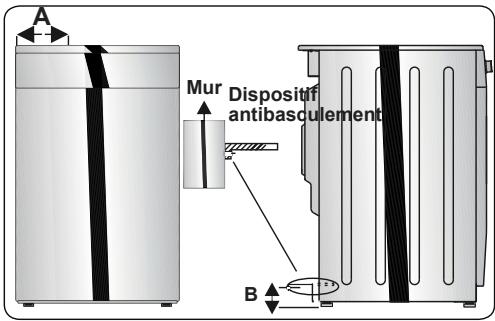

2.6. Kit antibasculement

Dispositif antibasculement (x1) (à fixer au mur)

Le sac de documentation contient un kit antibasculement. Fixer le dispositif antibasculement (1) sur le mur à l’aide de la vis (2) et de la cheville (3), conformément aux dimensions de l’illustration et du tableau ci-dessous. Régler la hauteur du dispositif antibasculement pour l’aligner sur la rainure de la cuisinière, puis serrer la vis (2).

Pousser l’appareil vers le mur en s’assurant que le dispositif antibasculement est inséré dans la rainure à l’arrière de l’appareil.

Mur Dispositif antibasculement

B Dimensions du produit

(largeur X profondeur X hauteur) (cm)

60 x 60 x 90 (four à double cavité)

50 x 60 x 90 (four à double cavité)

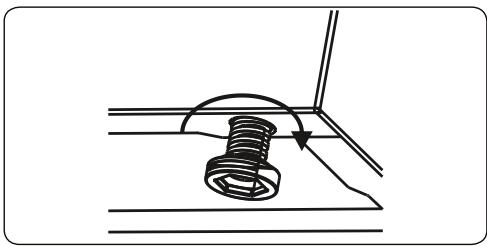

2.7. Réglage des pieds

Votre produit repose sur des pieds réglables. Pour un fonctionnement en toute sécurité, il est important de vérifier le bon équilibre de l’appareil. Vérifier que l’appareil est de niveau avant de commencer à cuisiner. Pour remonter votre appareil, tourner les pieds dans le sens anti-horaire. Pour redescendre votre appareil, tourner les pieds dans le sens horaire. Il est possible d’augmenter la hauteur de l’appareil d’un maximum de 30 mm en réglant les pieds. Le poids de l’appareil est important et nous recommandons de manipuler l'appareil au minimum à deux personnes. Ne jamais tirer l’appareil.

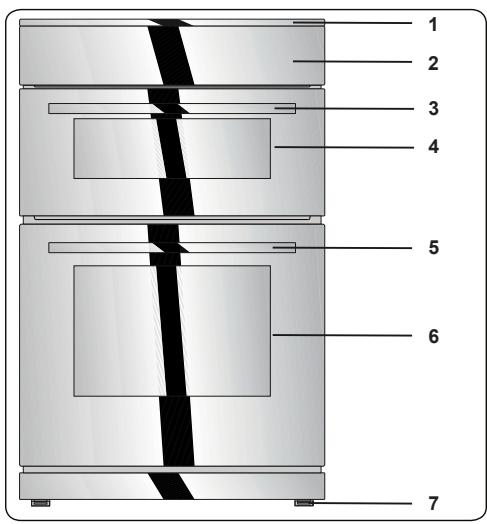

&$5$&7e5,67,48(6'8352'8,7

,PSRUWDQW Les caractéristiques du produit varient et l’apparence de votre appareil peut être différente de celle présentée sur les figures ci-dessous. /LVWHGHVFRPSRVDQWV Plan de cuisson Bandeau de commande Poignée de la porte du four supérieur Porte du four supérieur Poignée de la porte du four principal Porte du four principal Pieds réglables

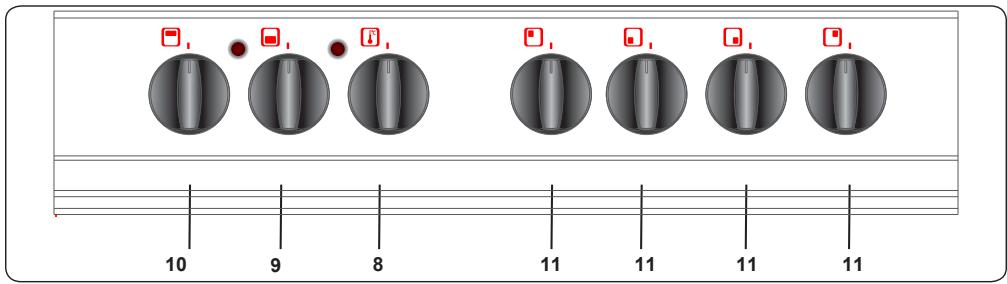

0DQHWWHGHFRPPDQGHGXIRXUSULQFLSDO

0DQHWWHGXIRXUVXSpULHXU 0DQHWWHWKHUPRVWDWGXIRXUSULQFLSDO

0DQHWWHGHODWDEOHGHFXLVVRQ FR - 20

4. UTILISATION DE L’APPAREIL

4.1. Utilisation des brûleurs Allumage des brûleurs Le symbole de position au-dessus de chaque manette indique le brûleur commandé par cette manette. Allumage manuel des brûleurs Si votre appareil ne dispose pas de système d’aide à l’allumage ou en cas de panne du réseau électrique, appliquer les procédures qui suivent. Pour les brûleurs de la table de cuisson : Appuyer sur le bouton correspondant au brûleur à allumer et le maintenir enfoncé tout en le tournant dans le sens anti-horaire jusqu’à ce qu’il se trouve en position maximum. Maintenir la manette enfoncée et approcher une allumette, une bougie ou tout autre support enflammé de la partie supérieure du brûleur. Éloigner cette flamme dès que la flamme du brûleur est stable. Fonction allumage une main Appuyer sur la manette correspondant au brûleur à allumer et la maintenir enfoncée tout en la tournant dans le sens anti-horaire jusqu’à ce qu’elle se trouve en position à 90 degrés. Le microswitch sous la manette génère des étincelles via l’électrode d’allumage tant que la manette reste enfoncée. Appuyer sur le E RX W Q MRX VT X ¶ j F H T X H O DÀ D P P H VX U O H E U €O H X U soit stable. Thermocouple Brûleurs de la table de cuisson Les tables de cuisson équipées d’un thermocouple assurent votre sécurité. Dans le cas d'une extinction accidentelle des flammes du brûleur, le dispositif bloque les circuits de gaz des brûleurs afin d’éviter toute accumulation de gaz non consumé. fermer la manette de commande du brûleur et ne pas essayer de rallumer le brûleur pendant au moins 90 secondes. 4.2. Commandes de la table de cuisson Brûleur de la table de cuisson Le bouton dispose de 3 positions : éteint (0), maximum (symbole avec grande flamme) et minimum (symbole avec petite flamme). Placer le bouton en position maximum pour allumer le brûleur. Il est ensuite possible de régler la longueur de

la flamme en le plaçant entre la position maximum et la position minimum. Ne pas utiliser les brûleurs lorsque le bouton se trouve entre la position maximum et la position arrêt.

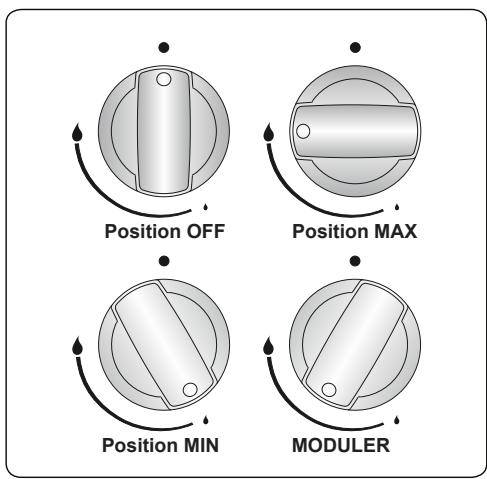

Position OFF Position MAX Position MIN MODULER Après l’allumage, vérifier visuellement les flammes. Si la flamme présente une pointe jaune, qu’elle monte ou qu’elle n’est pas stable, arrêter l’alimentation en gaz et vérifier le montage des chapeaux et des couronnes des brûleurs une fois qu’ils ont refroidi. Vérifier que les chapeaux de brûleur ne contiennent pas de liquide. Si la flamme du brûleur s’éteint de façon accidentelle, arrêter les brûleurs, ventiler la cuisine et attendre au minimum

90 secondes avant d’essayer de la rallumer.

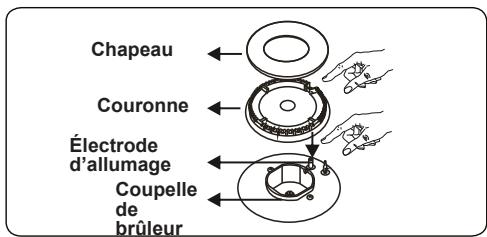

Couronne Électrode d’allumage Coupelle de brûleur

Pour arrêter les brûleurs de la table de cuisson, tourner le bouton dans le sens horaire jusqu’à la position « 0 » ou de façon

à ce que le symbole sur le bouton de la table de cuisson soit tourné vers le haut. La table de cuisson est équipée de brûleurs de différents diamètres. La façon la plus économique d’utiliser le gaz est de choisir une taille de brûleur adaptée à votre ustensile et de régler la flamme au minimum une fois le point d’ébullition atteint. Il est conseillé de toujours couvrir

votre ustensile de cuisson pour éviter toute perte de chaleur.

Pour tirer les performances maximales des brûleurs, il est conseillé d’utiliser des ustensiles dont le diamètre de la base se présente comme suit. Les ustensiles de dimensions inférieures au minimum engendrent une perte de chaleur. Brûleur rapide/wok

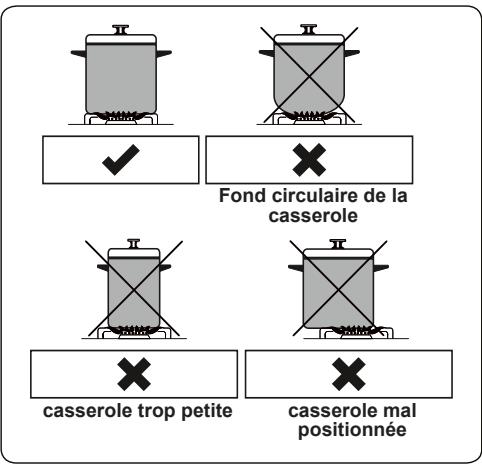

Fond circulaire de la casserole

S’assurer que la pointe des flammes ne dépasse pas de l’ustensile, car ceci pourrait endommager les accessoires en plastique, comme les poignées.

Couper l’alimentation du gaz lorsque les brûleurs ne sont pas utilisés pendant une période prolongée.

Utiliser uniquement des ustensiles à fond plat avec une base épaisse.

Vérifier que le dessous des ustensiles est bien sec avant de les placer sur le brûleur.

En cours d’utilisation, la température des surfaces accessibles peut être

élevée. Il est impératif de tenir les enfants et les animaux à l’écart des brûleurs pendant et après la cuisson.

Après utilisation, la table de cuisson reste très chaude pendant une longue période. Ne pas la toucher et ne pas y placer d’objets.

Ne pas placer de couteaux, de fourchettes, de cuillères ou de couvercles sur la table de cuisson, car ils peuvent provoquer de sérieuses brûlures.

Ne pas laisser le manche des ustensiles ou de tout autre ustensile dépasser du bord de la cuisinière.

casserole trop petite

casserole mal positionnée

Fonctions du four principal

*En fonction de votre modèle, les fonctions disponibles sur votre four peuvent différer de celles répertoriées ci-dessous. Fonction Décongélation : Sélectionner la fonction Décongélation à l’aide de la manette de fonction du four principal. Les voyants d’avertissement du four et le ventilateur se met à tourner. Pour utiliser la fonction Décongélation, placer votre aliment congelé dans le four, sur une plaque/grille placée au milieu du four. Il est recommandé de placer une lèchefrite sous les aliments en cours de décongélation afin de récupérer l’eau provenant de la glace fondue. Cette fonction ne cuit pas vos aliments, mais accélère simplement leur décongélation. Fonction Convection naturelle : Sélectionner la fonction CONVECTION NATURELLE à l’aide de la manette de fonction du four principal. Le voyant du thermostat et la lampe témoin du four s’allument, et les résistances inférieure et supérieure commencent à chauffer. La température peut être réglée à l’aide de la manette de fonction du four principal. La fonction Chaleur statique émet une chaleur qui garantit une cuisson homogène des aliments. Elle est idéale pour les

pâtisseries, les cakes, les gratins de pâtes, les lasagnes et les pizzas. Lorsque cette fonction est utilisée, il est recommandé de préchauffer le four pendant 10 minutes et de n’utiliser qu’un seul niveau à la fois.

Fonction Ventilation : Sélectionner la fonction VENTILATION à l’aide de la manette de commande du four principal. Le voyant du thermostat et les voyants d’avertissement du four s’allument, les résistances supérieure et inférieure commencent à chauffer et le ventilateur se met à tourner. La température peut être réglée à l’aide de la manette thermostat du four principal. La cuisson s’effectue grâce aux résistances inférieure et supérieure du four, tandis que le ventilateur brasse l’air pour disperser la chaleur, ce qui donne un aspect légèrement « grillé » aux aliments. Il est recommandé de préchauffer le four pendant 10 minutes. La fonction Chaleur de sole ventilée convient à la cuisson uniforme d’aliments comme les pizzas sur un laps de temps court. Fonction Gril : Sélectionner la fonction GRIL à l’aide de la manette de commande du four principal. Le voyant du thermostat et la lampe témoin du four s’allument, et la résistance du gril commence à chauffer. La température peut être réglée à l’aide de la manette thermostat du four principal. Cette fonction sert à griller et à toaster les aliments. Utiliser le niveau supérieur. Huilez légèrement la grille métallique à l’aide d’un pinceau pour empêcher les aliments d’accrocher, puis placez les aliments au centre de la grille. Placez toujours une lèchefrite sous la grille pour recueillir l’huile ou les graisses. Il est recommandé de préchauffer le gril pendant 10 minutes. Avertissement : Pendant la cuisson au gril, la porte du four doit être fermée et la température du four doit être réglée sur 190 °C.

Fonction Gril ventilé :

Sélectionner la fonction GRIL VENTILÉ à l’aide de la manette de commande du four principal. Le voyant du thermostat et les voyants d’avertissement du four s’allument, la résistance du gril commence à chauffer et le ventilateur se met à tourner. La température peut être réglée à l’aide de la manette thermostat du four principal. Cette fonction est idéale pour les aliments épais. Lors de la cuisson au gril, utiliser le niveau supérieur. Huilez légèrement la grille métallique à l’aide d’un pinceau pour empêcher les aliments d’accrocher, puis placez les aliments au centre de la grille. Placez toujours une lèchefrite sous la grille pour recueillir l’huile ou les graisses. Avertissement : Pendant la cuisson au gril, la porte du four doit être fermée et la température du four doit être réglée sur 190 °C. Fonctions du four supérieur *En fonction de votre modèle, les fonctions disponibles sur votre four peuvent différer de celles répertoriées ci-dessous. Fonction Convection naturelle : Sélectionner la fonction CONVECTION NATURELLE à l’aide de la manette de fonction du four supérieur. Le voyant du thermostat et les voyants d’avertissement du four s’allument, et les résistances supérieure et inférieure commencent à chauffer. La température peut être réglée à l’aide de la manette de fonction du four supérieur. La chaleur produite par les résistances supérieure et inférieure assure une cuisson uniforme. Ce réglage convient particulièrement à la cuisson des gâteaux, des gratins de pâtes, des lasagnes et des pizzas. Il est recommandé de préchauffer le four pendant 10 minutes et de ne pas cuire les aliments sur plusieurs niveaux à la fois. Fonction Chaleur de voûte : Sélectionner la fonction CHALEUR DE VOÛTE à l’aide de la manette de fonction du four principal. Le voyant du thermostat

et les voyants d’avertissement du four s’allument, et la résistance supérieure commence à chauffer. Lorsque cette fonction est sélectionnée, la température est réglée à son maximum. La fonction

CHALEUR DE VOÛTE est idéale pour réchauffer des aliments ou gratiner des aliments déjà cuits, la chaleur émanant de la résistance supérieure (au plus près du haut des aliments). Fonction Gril : Sélectionner la fonction GRIL à l’aide de la manette de fonction du four supérieur. Le voyant du thermostat et les voyants d’avertissement du four s’allument, et la résistance du gril commence à chauffer. Lorsque cette fonction est sélectionnée, la température est réglée à son maximum. Utiliser cette fonction pour la cuisson au gril. Une fois la cuisson au gril terminée, éteindre le four supérieur. Tenir les enfants à l’écart du four pendant la cuisson au gril, jusqu’à ce que le four ait entièrement refroidi. Avertissement : La porte du four supérieur doit être laissée ouverte lorsque cette fonction est utilisée.

Fonction Gril express : Sélectionner la fonction GRIL EXPRESS à l’aide du sélecteur. Le voyant du thermostat et les voyants d’avertissement du four s’allument, et la résistance du gril ainsi que la résistance supérieure commencent à chauffer. La température est réglée à son maximum lorsque cette fonction est sélectionnée.

Utiliser cette fonction pour la cuisson au gril de grandes surfaces d’aliments. Une fois la cuisson au gril terminée, éteindre le four supérieur. Tenir les enfants à l’écart du four pendant la cuisson au gril jusqu’à ce que le four ait entièrement refroidi. Avertissement : La porte du four supérieur doit être laissée ouverte lorsque cette fonction est utilisée. Accessoires Lèchefrite La lèchefrite convient particulièrement à la cuisson de pot-au-feu. Placer la lèchefrite à n’importe quelle

hauteur et veiller à la placer correctement en la poussant jusqu’au fond.

Protection thermique pour le gril

AVERTISSEMENT En cas d’utilisation du gril pendant plus de 15 minutes, toujours placer la protection thermique pour empêcher toute surchauffe des manettes. Veiller à ne pas toucher la protection thermique lors de la fermeture de la porte du four. Attendre que la protection thermique soit refroidie avant de la retirer.

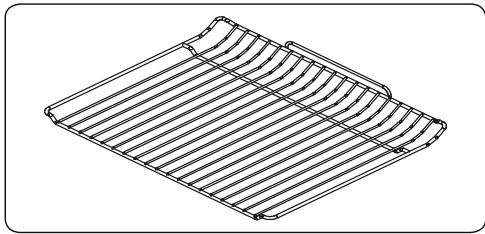

La grille convient particulièrement aux grillades ou aux aliments placés dans des récipients allant au four.

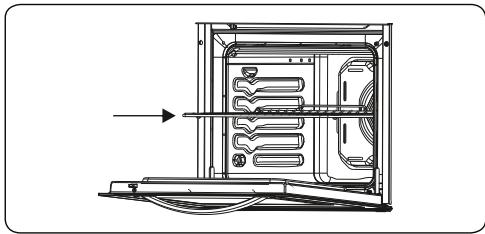

AVERTISSEMENT Placez correctement la grille dans la cavité du four et poussez-la jusqu’au bout.

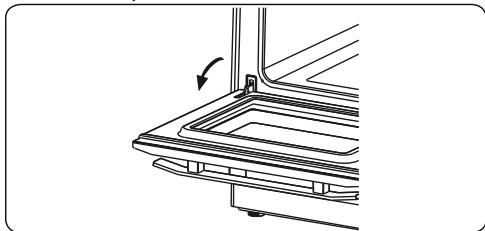

Démontage de la porte du four

Avant de nettoyer la vitre de la porte du four, il est nécessaire de retirer la porte du four, comme illustré ci-dessous. 1. Ouvrir la porte du four.

AVERTISSEMENT : Les opérations d’entretien de cet appareil doivent être effectuées uniquement par un professionnel agréé ou un technicien qualifié. Remplacement de la lampe du four AVERTISSEMENT : Arrêter l’appareil et le laisser refroidir avant de le nettoyer. ‡ Retirer la lentille en verre, puis retirer l’ampoule. ‡

Placer la nouvelle ampoule (résistante

à 300 °C) pour remplacer celle qui a été retirée (230 V, 15-25 watts, Type E14).

Replacer la lentille en verre. Votre four est prêt à être utilisé.

L’ampoule doit être spécifiquement conçue pour être utilisée dans les appareils ménagers de cuisson. Les ampoules destinées à l’éclairage des pièces ne sont pas adaptées.

4.4. Entretien AVERTISSEMENT : Les opérations d’entretien de cet appareil doivent être effectuées uniquement par un professionnel agréé ou un technicien qualifié. Autres commandes ‡ Vérifier régulièrement le branchement du flexible de gaz. En cas de défaut, contacter un professionnel de l’entretien agréé pour le remplacer.

2. Ouvrir entièrement l’étrier (a) (à l’aide d’un tournevis).

3. Fermer la porte jusqu’à ce qu’elle soit presque en position fermée, puis retirer la porte en la tirant vers soi.

Il est recommandé de remplacer les composants de raccordement au gaz tous les ans. En cas de défaut de fonctionnement des manettes de l’appareil, contacter un professionnel agréé.

5. NETTOYAGE ET ENTRETIEN

5.1. Nettoyage AVERTISSEMENT : Arrêter l’appareil et le laisser refroidir avant de le nettoyer. Instructions générales ‡ Vérifier si les agents de nettoyage sont adaptés et recommandés par leur fabricant avant de les utiliser sur votre appareil. ‡

Utiliser une crème nettoyante ou un liquide nettoyant qui ne contient pas de particules. Ne pas utiliser de crèmes caustiques (corrosives), de poudres de nettoyage abrasives, de laine métallique ou d’ustensiles trop durs, car ils risquent d’endommager les surfaces de la cuisinière.

Ne pas utiliser de produits nettoyants contenant des particules, car ils risquent de rayer le verre et les parties émaillées et peintes de votre appareil.

‡ Nettoyer immédiatement tout débordement de liquide afin d’éviter que les différentes pièces soient endommagées. Ne pas utiliser de nettoyeur à la vapeur pour nettoyer les différentes parties de l’appareil. Nettoyage de l’intérieur du four ‡ Le meilleur moment pour nettoyer les surfaces émaillées à l’intérieur du four est quand le four est encore un peu chaud. ‡

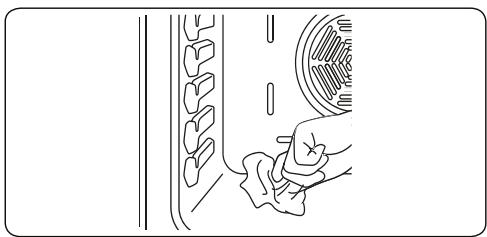

Après chaque utilisation, essuyer le four

à l’aide d’un chiffon doux trempé dans de l’eau. Essuyer ensuite à nouveau le four à l’aide d’un chiffon humide, puis le sécher.

Il est possible qu’il soit nécessaire d’utiliser occasionnellement un agent de nettoyage liquide pour nettoyer totalement le four.

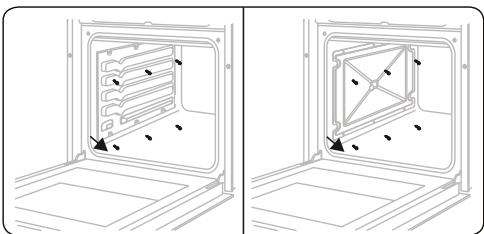

Nettoyage par catalyse

Des parois catalytiques sont installées dans la cavité du four. Il s’agit des panneaux mats de couleur claire placés sur les côtés du four et/ou du panneau mat qui se trouve à l’arrière du four. Ils collectent les résidus de graisse et d’huile au cours de la cuisson. Les parois catalytiques sont conçues pour une durée de vie d’environ 300 heures. La protection se nettoie de façon automatique en absorbant les projections de graisse et d’huile et en les brûlant. Elles se décomposent sous forme de cendres, facilement récupérables sur la sole du four. La protection doit être poreuse pour rester efficace. Les protections peuvent se décolorer au fil du temps. Si une grande quantité de graisse s’accumule sur la protection, elle peut perdre de son efficacité. Pour résoudre ce problème, régler le four sur la température maximum pendant 10 à 20 minutes. Une fois le four refroidi, nettoyer la sole du four. Il n’est pas recommandé de nettoyer les parois catalytiques à la main. Les protections peuvent être endommagées par les tampons à récurer ou autres surfaces abrasives. En outre, l’utilisation d’aérosols nettoyants sur les protections est déconseillée. Les parois catalytiques peuvent perdre de leur efficacité en raison d’une accumulation excessive de graisses. Cet excès de graisse peut être nettoyé à l’aide d’un chiffon doux ou d’une éponge trempée dans l’eau. Effectuer ensuite le cycle de nettoyage décrit plus haut. Démontage des parois catalytiques Pour démonter la paroi catalytique, retirer les vis qui maintiennent chaque paroi dans le four.

Nettoyage de la table de cuisson au gaz

‡ Nettoyer régulièrement la table de cuisson au gaz. ‡

Retirer les grilles, les chapeaux et les couronnes des brûleurs de la table de cuisson.

Essuyer la surface de la table de cuisson à l’aide d’un chiffon doux trempé dans de l’eau savonneuse.

Essuyer ensuite à nouveau la surface de la table de cuisson à l’aide d’un chiffon humide, puis la sécher.

vinaigre, de café, de lait, de sel, d’eau, de jus de citron ou de jus de tomate sur les surfaces émaillées.

Laver puis rincer les chapeaux des brûleurs de la table de cuisson. Ne pas les laisser humides. Les sécher immédiatement à l’aide d’un chiffon sec.

Remonter avec soin toutes les pièces après le nettoyage.

La surface des grilles peut se rayer au fil du temps. Il ne s’agit pas d’un défaut de fabrication.

Ne pas utiliser d’éponges métalliques pour nettoyer les différentes parties de la table de cuisson.

Vérifier que l’eau ne rentre pas dans les brûleurs, car elle risquerait de bloquer les injecteurs.

Nettoyage des parties en acier inoxydable (si applicable)

‡ Nettoyer régulièrement les parties en acier inoxydable de votre appareil. ‡

Ne pas nettoyer les parties en acier inoxydable lorsqu’elles sont encore chaudes après la cuisson.

Ne pas laisser trop longtemps de vinaigre, de café, de lait, de sel, d’eau, de jus de citron ou de jus de tomate sur les surfaces en acier inoxydable. ‡

Nettoyage de la résistance du foyer

électrique (si applicable) ‡ Nettoyer régulièrement la résistance du foyer électrique. ‡

Essuyer le foyer électrique à l’aide d’un chiffon doux trempé dans de l’eau. Faire ensuite fonctionner le foyer électrique pendant quelques instants afin qu’il soit totalement sec.

Nettoyage des parties en verre

‡ Nettoyer régulièrement les parties en verre de votre appareil. ‡

Utiliser un produit de nettoyage pour vitres pour nettoyer l’intérieur et l’extérieur des parties vitrées. Les rincer, puis les sécher à l’aide d’un chiffon sec.

Nettoyage des parties émaillées

‡ Nettoyer régulièrement les parties émaillées de votre appareil. ‡

Essuyer les parties en acier inoxydable

à l’aide d’un chiffon doux trempé dans de l’eau pure. Rincer, puis sécher à l’aide d’un chiffon sec.

Essuyer les parties émaillées à l’aide d’un chiffon doux trempé dans de l’eau savonneuse. Les essuyer ensuite à nouveau à l’aide d’un chiffon humide, puis les sécher.

Ne pas nettoyer les parties émaillées lorsqu’elles sont encore chaudes après la cuisson.

Ne pas laisser trop longtemps de

6. DÉPANNAGE ET TRANSPORT

6.1. Dépannage Si le problème persiste sur votre appareil après avoir suivi ces étapes de dépannage de base, contacter un professionnel agréé ou un technicien qualifié. Problème

Les brûleurs de la table de cuisson ne fonctionnent pas.

Les brûleurs sont peut-être en position

« off » (éteints). L’alimentation en gaz offre peut-être une pression incorrecte. L’alimentation électrique (si l’appareil dispose d’une connexion électrique) est coupée.

Vérifier la position de la manette.

Vérifier l’alimentation en gaz et sa pression. Vérifier que l’alimentation électrique est branchée. Vérifier également que les autres appareils de la cuisine fonctionnent.

Les brûleurs de la table de cuisson ne s’allument pas.

Le chapeau et la couronne de brûleur sont mal assemblés.

L’alimentation en gaz offre peut-être une pression incorrecte. La bouteille de gaz (le cas échéant) est peut-être vide. L’alimentation électrique (si l’appareil dispose d’une connexion électrique) est coupée.

Veiller à ce que les pièces des brûleurs soient correctement positionnées.

Vérifier l’alimentation en gaz et sa pression. La bouteille de gaz a peut-être besoin d’être remplacée. Vérifier la mise sous tension. Vérifier également le fonctionnement des autres appareils de la cuisine.

La flamme est orange/jaune.

Le chapeau et la couronne de brûleur sont mal assemblés.

Composition du gaz différente.

Veiller à ce que les pièces des brûleurs soient correctement positionnées.

La conception du brûleur peut entraîner une coloration orange/jaune de la flamme sur certaines zones du brûleur. Si l’on utilise l’appareil avec du gaz naturel, le gaz naturel de ville peut présenter une composition différente. Ne pas utiliser l’appareil pendant deux heures.

Le brûleur ne s’allume qu’en partie ou pas du tout.

Certaines parties du brûleur sont peutêtre sales ou humides.

Vérifier que les pièces de l’appareil sont propres et sèches.

Le brûleur est bruyant.

Ceci est donc parfaitement normal. Le bruit peut s’atténuer à mesure que le brûleur chauffe.

Il est normal que certaines parties métalliques de la cuisinière fassent du bruit lors de leur utilisation.

La table de cuisson ou les zones de cuisson ne peuvent pas être allumées.

Il n’y a pas d’alimentation électrique.

Vérifier le fusible se rapportant à l’appareil dans le boîtier de fusibles.

Vérifier que l’alimentation électrique n’est pas coupée en essayant d’allumer d’autres appareils électroniques.

émet une odeur lors des premières utilisations.

L’appareil est neuf.

Chauffer pendant 30 minutes une casserole remplie d’eau sur chaque zone de cuisson.

Le four ne s’allume pas.

L’alimentation électrique est coupée.

Vérifier que l’alimentation électrique est branchée.

Vérifier également le fonctionnement des autres appareils de la cuisine.

Aucune chaleur n’est produite ou le four ne préchauffe pas.

Le réglage de la température du four est incorrect.

La porte du four est laissée ouverte.

Vérifier que la manette de température du four est correctement réglée.

La cuisson est inégale dans le four.

Les plaques/grilles sont mal positionnées.

Vérifier le respect des températures et des niveaux recommandés.

Ne pas ouvrir fréquemment la porte sauf si le plat doit être retourné. Une ouverture trop fréquente de la porte fait chuter la température dans le four, ce qui peut avoir un impact sur le résultat de la cuisson.

(si présent) ne fonctionne pas.

L’ampoule ne fonctionne pas.

L’alimentation électrique est coupée ou débranchée.

Remplacer l’ampoule conformément aux instructions.

Vérifier que l’alimentation électrique est connectée à la prise secteur.

Le ventilateur du four (si présent) est bruyant.

Les plaques/grilles du four vibrent.

Vérifier que le four est à niveau.

Vérifier qu’aucune plaque/grille et qu’aucun plat à four ne vibre ou ne touche le panneau arrière du four.

S’il est nécessaire de transporter le produit, le placer dans son emballage d’origine et son carton d’origine. Respecter les indications de transport sur l’emballage. À l’aide de ruban adhésif, fixer les éléments mobiles au produit afin d’éviter tout dommage pendant le transport. En l’absence de l’emballage d’origine, préparer un carton permettant de protéger l’appareil (notamment au niveau des surfaces externes) des risques extérieurs.

7. SPÉCIFICATIONS TECHNIQUES

7.1. Table des injecteurs G30 28-30mbar 7,5 kW II2E+3+ FR Classe: 1

Repère d’injecteur (1/100 mm)

Puissance Nominale(kW)

BRÛLEUR RAPIDE Débit Nominal

BRÛLEUR INTERMÈDIAIRE Repère d’injecteur (1/100 mm) Puissance Nominale(kW) Débit Nominal

BRÛLEUR INTERMÈDIAIRE Repère d’injecteur (1/100 mm)

Repère d’injecteur (1/100 mm)

Puissance Nominale(kW)

Indice d’efficacité énergétique - conventionnel

Indice d’efficacité énergétique - ventilation forcée

A Consommation énergétique (électricité) - conventionnelle

Consommation énergétique (électricité) - ventilation forcée

Indice d’efficacité énergétique - conventionnel

Indice d’efficacité énergétique - ventilation forcée

A Consommation énergétique (électricité) - conventionnelle

Consommation énergétique (électricité) - ventilation forcée

Ce four est conforme à la norme EN 60350-1

Conseils en matière d’économie d’énergie

Four - Cuisinez les repas simultanément, si possible. - Réduisez le temps de préchauffage. - Ne prolongez pas le temps de cuisson. - N’oubliez pas d’éteindre le four à la fin de la cuisson. - N’ouvrez pas la porte du four pendant la cuisson.

Type de plaque de cuisson

Nombre de zones de cuisson

Technologie de chauffage - zone de cuisson 1

Taille - zone de cuisson 1

Efficacité énergétique - zone de cuisson 1

Technologie de chauffage - zone de cuisson 2

Taille - zone de cuisson 2

Efficacité énergétique - zone de cuisson 2

Taille - zone de cuisson 3

Efficacité énergétique - zone de cuisson 3

Taille - zone de cuisson 4

Efficacité énergétique - zone de cuisson 4

Efficacité énergétique de la plaque de cuisson

Technologie de chauffage - zone de cuisson 3

Technologie de chauffage - zone de cuisson 4

Cette plaque de cuisson est conforme à la norme EN 30-2-1

Conseils en matière d’économie d’énergie

Table de cuisson - Utilisez des ustensiles de cuisine à fond plat. - Utilisez des ustensiles de cuisine de taille appropriée. - Utilisez des ustensiles de cuisine avec couvercle. - Réduisez la quantité de liquides ou de graisse. - Lorsque le liquide commence à bouillir, réduisez le réglage.

0DQRSRODGHOWHUPRVWDWRIRUQRSULQFLSDOH

0DQRSRODGLFRQWUROORGHOIRUQRSULQFLSDOH 0DQRSRODGLFRQWUROORGHOIRUQRVXSHULRUH

0DQRSRODGLFRQWUROORGHOIRUQHOOR IT - 19

LQ ‡ 7 W I SO ‡ : LW

0DQGRGHWHUPRVWDWRGHOKRUQRSULQFLSDO

0DQGRGHFRQWUROGHKRUQRVXSHULRU 0DQGRGHFRQWUROGHKRUQRSULQFLSDO

0DQGRGHFRQWUROGHHQFLPHUD ES - 17
