CEH9062BV - Four encastrable CONTINENTAL EDISON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative encastrable
Marque	Continental Edison
Modèle	CEH9062BV
Largeur	90 cm
Hauteur cheminée	500 mm (supérieure et inférieure)
Distance minimale au-dessus de la plaque	700 mm (électrique) / 800 mm (gaz)
Poids approximatif	15 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance du moteur (max)	44 W
Éclairage	LED 1,5 W (non remplaçable)
Nombre de vitesses	4 (dont boost)
Débit d'air maximal (boost)	647,8 m³/h
Niveau sonore (boost)	66 dB(A)
Classe énergétique	A++
Consommation annuelle	14,1 kWh/an
Filtre à graisses	Métallique lavable
Filtre à charbon (optionnel)	2 pièces, remplacement annuel
Fonctions	Commande tactile, minuterie 5 min, 4 vitesses, éclairage
Installation	Mode extraction ou recyclage
Sécurité	Arrêt automatique, protection contre les décharges électrostatiques
Entretien	Nettoyage mensuel du filtre métallique, remplacement filtre charbon 1 fois/an
Réparabilité	Éclairage non remplaçable, moteur réparable par professionnel
Garantie	2 ans (conformité légale)

FOIRE AUX QUESTIONS - CEH9062BV CONTINENTAL EDISON

Comment installer la hotte en mode extraction ?

Percez 3 trous pour fixer le support mural, accrochez la hotte, fixez-la avec des vis de sécurité. Raccordez le tuyau d'évacuation (∅150 mm ou ∅120 mm avec adaptateur) à la sortie d'air. Respectez une distance minimale de 700 mm au-dessus d'une plaque électrique et 800 mm pour une plaque à gaz.

Comment nettoyer le filtre à graisses ?

Nettoyez le filtre métallique tous les mois avec un détergent ménager et de l'eau tiède savonneuse. Utilisez un chiffon doux, évitez les tampons métalliques ou produits abrasifs. Rincez et séchez avant de remettre en place.

Quand remplacer le filtre à charbon ?

Remplacez le filtre à charbon au moins une fois par an, ou plus souvent si la hotte est très utilisée. Pour installer, placez le filtre dans l'unité et tournez-le dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Que faire si la hotte vibre fortement ?

Vérifiez d'abord que la hotte est correctement fixée au support mural. Si les vibrations persistent, la turbine ou le moteur peut être mal fixé. Éteignez l'appareil et faites intervenir un professionnel.

Comment utiliser la minuterie ?

Appuyez simultanément sur les touches + et - pendant 1 seconde. L'affichage clignote et la minuterie se règle sur 5 minutes. Après ce délai, le moteur et la lumière s'éteignent automatiquement avec un bip sonore.

Pourquoi la lumière ne fonctionne-t-elle pas ?

Vérifiez d'abord que la hotte est bien branchée. Si la lumière est allumée mais que la ventilation ne fonctionne pas, la turbine peut être coincée ou le moteur endommagé. Si rien ne fonctionne, l'ampoule LED intégrée est grillée. Contactez un professionnel pour le remplacement.

Quelle est la distance de sécurité entre la hotte et la plaque de cuisson ?

Respectez une distance minimale de 700 mm pour les plaques électriques et 800 mm pour les plaques à gaz. Mesurez depuis la partie la plus basse de la hotte jusqu'au dessus de la plaque.

La hotte peut-elle fonctionner en mode recyclage ?

Oui. Si vous n'avez pas de sortie vers l'extérieur, installez les filtres à charbon fournis. Aucun tuyau d'évacuation n'est nécessaire. La hotte recycle l'air après l'avoir filtré.

Quelle est la consommation énergétique de cette hotte ?

La hotte est classée A++ avec une consommation annuelle de 14,1 kWh. La puissance électrique au point de rendement maximal est de 44 W, et l'éclairage LED consomme 3,9 W.

Comment réduire l'impact environnemental de la cuisson ?

Installez la hotte dans un endroit bien ventilé, nettoyez régulièrement les filtres, éteignez la lumière et la hotte après la cuisson. Ne jetez pas l'appareil usagé avec les déchets ménagers ; déposez-le dans un point de collecte sélective.

MODE D'EMPLOI CEH9062BV CONTINENTAL EDISON

Hotte décorative - Decorative Hood

Guide d'utilisation - User manual

Lisez ce guide attentivement avant d'installer et d'utiliser ce produit et conservez-le pour consultation ultérieure.

Merci d'avoir choisi Oceanic. Ce Guide d'Utilisation et d'Entretien est conçu pour vous fournir toutes les informations nécessaires concernant l'installation, l'utilisation et l'entretien de l'appareil.

Afin de faire fonctionner l'appareil correctement et de manière sécurisée, lisez ce guide d'utilisation attentivement avant d'installer et d'utiliser le produit.

Table des matières

Trouver des informations.... 2
Instructions de sécurité importantes.... 3
Lampe....9
Description du produit....10
Description des pièces....11
Installation de la hotte....12
Préparation avant installation.... 12
Installation (Mode extraction)....12
Recommendations pour la fixation murale.... 13
INSTALLATION....14
Installation du filtre à charbon.... 19
Nettoyage....20
Fonctions du panneau de contrôle....21
Dépannage....22
Informations techniques....23
Informations complémentaires....25

IMPORTANT: Conservez ce guide pour l'agence de contrôle électrique.

Lorsque vous utilisez les appareils électriques, les précautions de sécurité essentielles doivent toujours être suivies, notamment les suivantes:

• Ces instructions sont fournies dans l'intérêt de votre sécurité, lisez-les soigneusement avant d'installer ou d'utiliser cet appareil.
• Cet appareil a été conçu pour être utilisé comme une hotte aspirante (l'évacuation de l'air à l'extérieur) ou une hotte filtrante (le recyclage de l'air à l'intérieur).
• Tous les travaux d'installation doivent être effectués par une personne compétente ou un électricien qualifié.
• Cet appareil doit être installé correctement par un personnel qualifié, en suivant strictement les instructions du fabricant.
• ATTENTION : Les surfaces accessibles peuvent devenir chaudes pendant l'utilisation avec des appareils de cuisson.

• Gardez les enfants éloignés de cet appareil.

• Il est fortement recommandé que cet appareil soit tenu à l'écart des bébés et des jeunes enfants.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Vérifiez régulièrement la fiche et le câble d'alimentation pour déceler tout signe de détérioration éventuelle. Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

• Ne pas laisser le câble d'alimentation toucher les parties chaudes de l'appareil.

• Afin d'éviter d'endommager le câble d'alimentation, assurez-vous qu'il n'est pas coincé en dessous de l'appareil ou dans l'appareil.
• Ne pas utiliser d'aérosols à proximité immédiate de l'appareil.
• Veillez à jeter le matériel d'emballage avec soin.
• Nous vous recommandons également de prendre une particulière attention pendant l'utilisation et lors du nettoyage. Référez-vous aux instructions dans la section «NETTOYAGE».
• Ne pas utiliser un nettoyeur à vapeur.
• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparée.

- MISE EN GARDE : Lors d'une utilisation en extraction, référez-vous aux réglementations nationales sur les systèmes de ventilation des bâtiments. Ne reliez pas le tuyau d'évacuation à un système de ventilation de type VMC, à un conduit de fumée (cheminée, chaudière,...). Vérifiez également l'absence de perturbation avec la ventilation de la pièce lors de la présence d'appareils fonctionnant au gaz (chauffe-eau, gazinière,...). En cas de doute, utilisez la hotte en mode recyclage.

• Une ventilation convenable de la pièce doit être prévue lorsque la hotte est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.
• L'air ne doit pas être évacué par un conduit qui est utilisé pour évacuer les fumées des appareils fonctionnant au gaz ou à d'autres combustibles. Les règles concernant l'évacuation de l'air doivent être respectées.

- MISE EN GARDE : L'appareil peut s'arrêter de fonctionner lors d'une décharge électrostatique (par exemple, la foudre.) Cela ne comporte aucun risque de dommages. Eteignez l'appareil et débranchez-le de la prise de courant. Branchez l'appareil de nouveau après une minute.

• Afin d'éviter le risque d'incendie, nettoyez régulièrement le filtre métallique et surveillez constamment les casseroles contenant de l'huile chaude.
• Ne pas flamber d'aliments sous la hotte de cuisine.
• Ne pas utiliser l'appareil s'il montre des signes de dommages ou s'il est en état imparfait. Contactez le centre de service après-vente.
• Lors de l'installation, toujours respectez les distances suivantes entre le dessus de la cuisinière ou de la plaque de cuisson et la partie la plus basse de la hotte aspirante

Plaques à gaz: 800mm

Plaques électriques: 700mm

• MISE EN GARDE : Il y des risques du choc électrique et d'incendie, si le nettoyage n'est pas effectué conformément aux instructions.
• MISE EN GARDE : Pour raison de sécurité, utilisez seulement des vis de même dimensions que celles indiquées.
• MISE EN GARDE : Le non-respect des consignes d'installation peut entraîner des graves blessures.
• MISE EN GARDE : Avant de brancher l'appareil, coupez l'électricité et vérifiez que l'alimentation électrique à votre domicile correspond à celle indiquée sur sa plaque signalétique.

RISQUE DU CHOC ELECTRIQUE

Le non-respect de ces instructions peut entraîner la mort, un incendie ou un choc électrique.

Les ampoules disponibles, et les codes ILCOS D correspondants et les images de ces lampes : Utilisation dans une lampe de type (ou utilisation dans une lampe de type alternatif) DSR-1.5-S-68 (code ILCOS D respectant la norme IEC 61231).

• Lampe à LED non remplaçable
• Puissance maximale : 1.5W
• Plage de tension : 12V

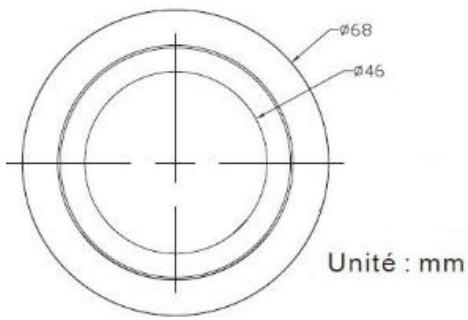

• Dimensions:

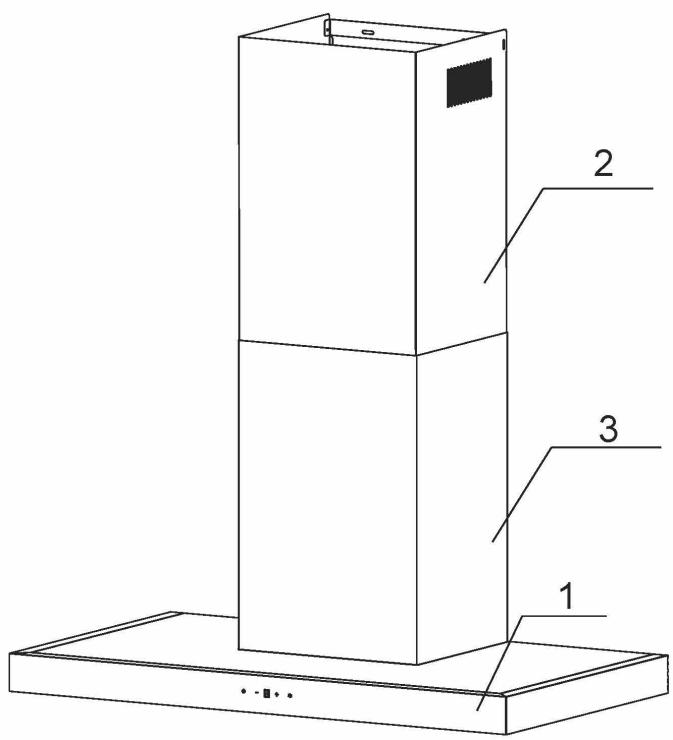

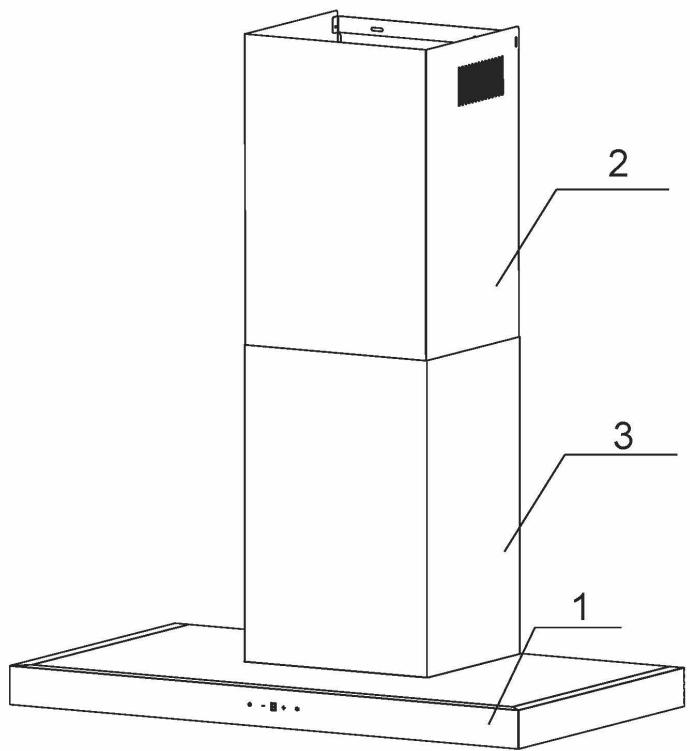

1. Corps de la hotte
2. Cheminée supérieure
3. Cheminée inférieure

Index	Description	Illustration	Quantité
PL-1	Corps de la hotte		1
PL-2	Cheminée supérieure (500mm)		1
PL-3	Cheminée inférieure (500mm)		1
PL-4	Adaptateur (120 à 150 mm)		1
PL-5	Support de la cheminée supérieure		1
PL-6	Support de la cheminée inférieure		1
PL-7	Support de la hotte de cuisine		1
PL-8	Vis (ST4 x 8 mm)		2
PL-9	Vis (ST4 x 30 mm)		9
PL-10	Filtre à charbon		2

Préparation avant installation

ATTENTION

Retirez précautionneusement le carton. Portez des gants pour protéger vos mains des arêtes coupantes

ATTENTION

Retirez le film de protection du produit avant de le mettre en service.

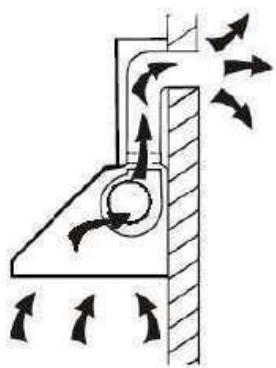

Si le mur comporte une ouverture donnant sur l'extérieur, votre hotte peut être raccordée comme indiqué sur le schéma ci-dessous au moyen d'une gaine d'extraction (non-fournie) ou de n'importe quel conduit d'extraction approprié, par exemple une gaine flexible en aluminium ou constituée d'un autre matériau ininflammable dont le diamètre intérieur est inférieur à 150mm.

Recommandations pour la fixation murale

N'apportez aucune modification à l'appareil ou à son support de fixation sur le mur !

Avant d'installer l'appareil, vérifiez l'état du mur sur lequel il sera fixé : le mur doit être en bon état, il ne doit pas présenter de dommages (fissures, affaissement, humidité, ...).

Ne percez pas de trou à proximité d'anciens trous, même rebouchés

Consultez impérativement un professionnel du bâtiment pour utiliser le système d'ancrage (vis, chevilles, ...) approprié au matériau qui constitue votre mur, ainsi qu'au poids de l'appareil. Respectez le diamètre des vis de fixation indiqué dans la présente notice.

Ne modifiez pas les trous destinés à fixer l'appareil ou son support de fixation sur le mur.

Percez le mur à l'aide d'un foret de dimension adaptée au système d'ancrage. Retirez les débris et la poussière.

Vérifiez régulièrement les points de fixation de l'appareil sur le mur. Resserrez-les si nécessaire.

INSTALLATION

- Avant de procéder à l'installation, assurez-vous que l'appareil n'est pas branché sur une prise électrique.

- La hotte doit être placée à 70cm minimum au-dessus de la table de cuisson.

- Percez 3 trous (Φ8mm à adapter en fonction de vos chevilles) pour fixer le support. Vissez et serrez le support sur le mur avec les vis 3 Vis (ST4x30mm) et 3 chevilles (non fournies).

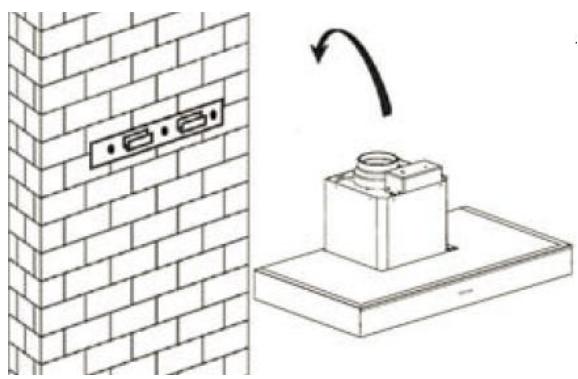

- Positionnez la hotte de cuisine, puis accrochez-la l'aide des deux encoches du support mural.

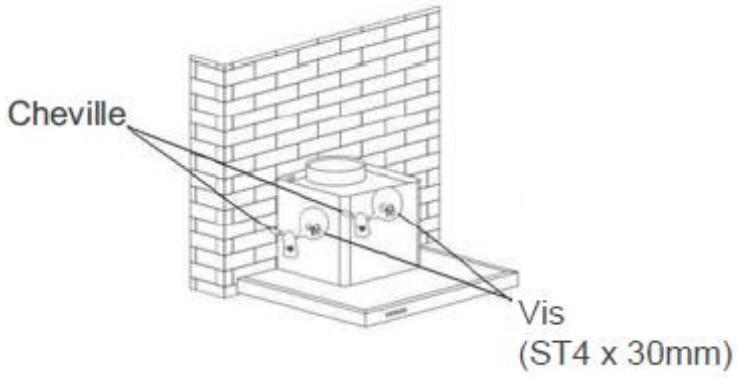

- Fixer le corps avec des vis de sécurité. Deux vis de diamètre Φ 4 mm et deux chevilles appropriées.

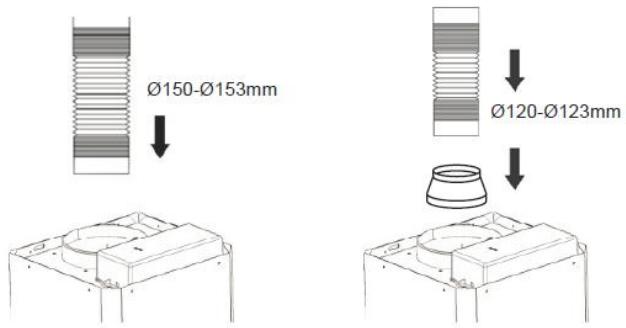

- (Si le mode d'installation d'extraction est choisi) Placez le tuyau d'évacuation ∅150-∅153mm (non fournie) sur la sortie d'air, comme indiqué ci-dessous. Si la taille de votre tuyau d'évacuation est de ∅120 - ∅123mm (non fournies), vous devez d'abord monter l'adaptateur sur la sortie d'air, comme indiqué ci-dessous.

- Visser le support de cheminée inférieur sur la cheminée inférieure.

• Installez la cheminée inférieure dans l'appareil, puis marquez la position des trous sur le mur.
• Désinstallez la cheminée inférieure, puis percez des trous dans le mur : trou pour chevilles avec des vis de diamètre Φ4 mm

- Installez à nouveau la cheminée inférieure sur l'appareil, puis vissez-la au mur à l'aide de 2 vis de diamètre Φ 4 mm et les chevilles (non fournies) correspondantes.

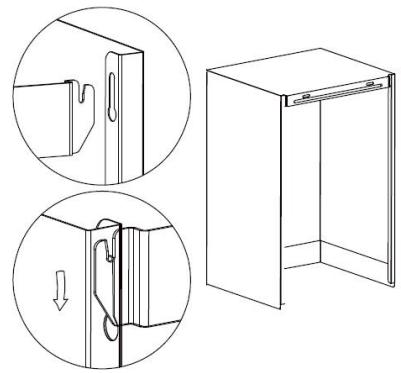

• Fixez le support de cheminée supérieur sur la cheminée supérieure avec 2 vis de 8mm.

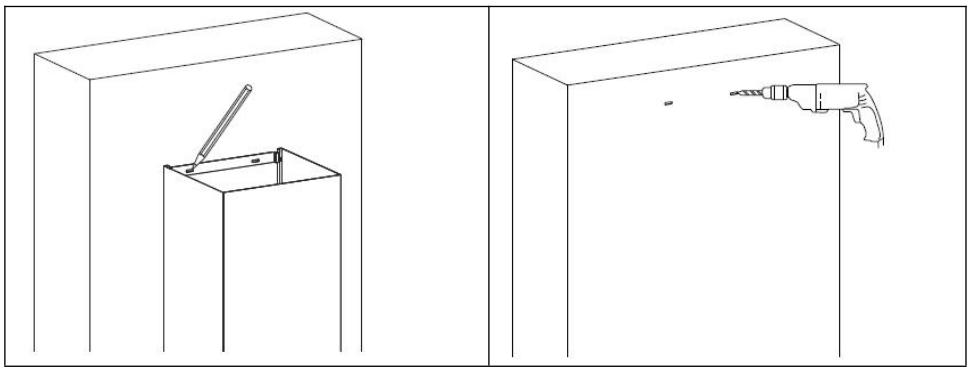

• Tirez la cheminée supérieure vers le haut à la hauteur de la cible et marquez les emplacements des trous sur le mur.

• Retirez la cheminée supérieure puis percer des trous dans le mur

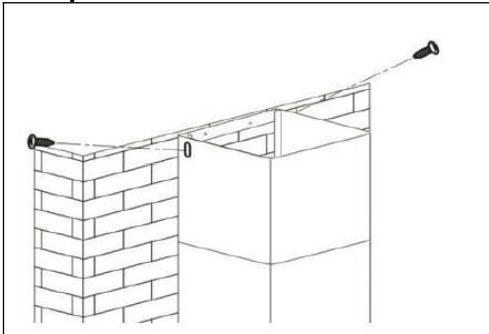

• Replacez la cheminée supérieure à nouveau, puis fixez-la au mur à l'aide de 2 vis ST4x30mm.

Si vous n'avez pas de sortie vers l'extérieur, aucun tuyau en plastique n'est requis et l'installation est similaire à celle décrite ci-dessus. Et vous devez assembler les filtres à charbon qui sont utilisés pour piéger les odeurs.

Placer le filtre à charbon dans l'unité et la tourner dans le sens horaire. Répétez la même de l'autre côté.

• Assurez-vous que les filtres sont correctement fixes. Dans le cas contraire, ils pourraient tomber et causer des dommages.
• Lorsque des filtres à charbon sont utilisés, la puissance d'aspiration est diminuée.
• Le filtre à charbon doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

Concernant les instructions de nettoyage et d'entretien de l'appareil, veuillez vous reporter aux paragraphes ci-dessous de ce manuel.

Attention! Avant le nettoyage, éteignez l'appareil et débranchez-le.

- Nettoyage régulier Utilisez un chiffon doux imbibé d'eau tiède savonneuse tiède ou de détergent ménager. N'utilisez jamais de tampons métalliques, de produits chimiques, de matériaux abrasifs ou de brosses dures pour nettoyer l'unité.

- Nettoyage mensuel pour filtre à graisse ESSENTIEL: Nettoyer le filtre tous les mois peut prévenir tout risque d'incendie.

Le filtre capte la graisse, la fumée et la poussière. Cela affecte donc directement l'efficacité de la hotte. S'il n'est pas nettoyé, les résidus de graisse (potentiellement inflammables) satureront le filtre. Nettoyez-le avec un détergent ménager.

Douche marche / arrêt

Il est utilisé pour allumer / éteindre le moteur.

+ Touche vitesse plus

Pour augmenter la vitesse du moteur.

- Touche de diminution de la vitesse

Pour diminuer la vitesse du ventilateur.

Touche lumière

8 Affichage numérique

Affichage de la vitesse du moteur: "1" pour vitesse lente, "2" pour vitesse moyenne, "3" pour vitesse élevée, "4" pour booster

Minuterie rapide:

Appuyez simultanément sur + et - pendant 1 s.

L'affichage numérique clignote et le compte à rebours démarre pour 5 minutes. Après 5 minutes, le moteur et la lumière s'éteignent automatiquement et un bip sonore se fait entendre pendant 1 seconde.

Erreur	Cause	Solution
Lumière allumée mais aucune ventilation	La turbine de ventilateur est coincée	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	Le moteur est endommagé
Aucune lumière, aucune ventilation	L'ampoule est grillée	Faites remplacer l'ampoule par un professionnel
	Cordon d'alimentation débranché	Rebranchez le cordon d'alimentation
Forte vibration de la hotte	La turbine de ventilateur est coincée	Faîtes intervenir un professionnel pour la réparation
	Le moteur n'est pas correctement fixé	Eteignez l'appareil et faites intervenir un professionnel pour la réparation
	L'unité n'est pas correctement fixée sur le support	Décrochez l'appareil et vérifiez l'installation et l'emplacement du support de fixation
Faible puissance d'aspiration	Les filtres sont encrassés.	Nettoyez les filtres

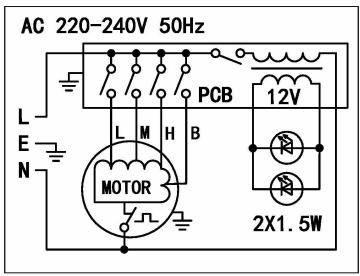

SCHÉMA DE BRANCHEMENT ÉLECTRIQUE

	Symbole	Valeur	Unité
Identification du modèle	CEH60ST&CEH90ST (HJ2103H326&HJ2103H329)
Consommation d'énergie annuelle	AEC_hotte	14,1	kWh/a

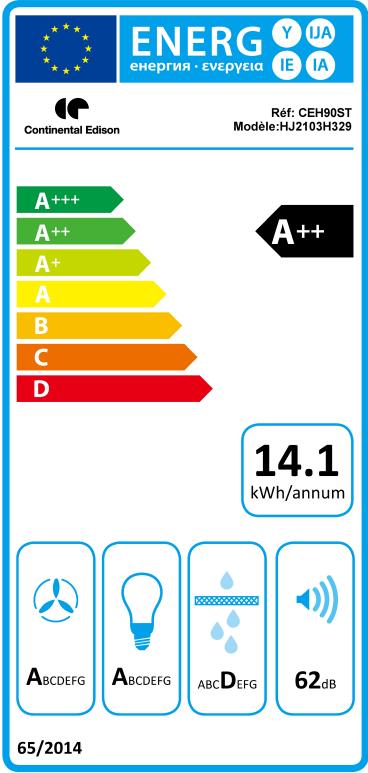

Classe d'efficacité énergétique		A++
Facteur d'accroissement dans le temps	f	0,7
Efficacité fluidodynamique	FDE_hotte	35,2
Classe d'efficacité fluidodynamique		A
Indice d'efficacité énergétique	EEI_hotte	33,9
Débit d'air mesuré au point de rendement maximal	Q_BEP	274,3	m3/h
Pression d'air mesurée au point de rendement maximal	P_BEP	204	Pa
Débit d'air maximal(Réglage Boost)	Q_max	647,8	m3/h
Débit d'air maximal(réglage le plus élevé)		515,4
Débit d'air au point de travail(réglage le plus élevé)		481,1
Débit d'air au point de travail(réglage le plus bas)		367,4
Puissance électrique à l'entrée mesurée au point de rendement maximal	W_BEP	44	W
Puissance nominale du système d'éclairage	W_L	3,9	W
Eclairement moyen du système d'éclairage sur la surface de cuisson	Emoyen	600mm:148>600mm:118	lux
Efficacité lumineuse	LEhotte	600mm:37,9>600mm:30,3	lux/W
Classe d'efficacité lumineuse		A
Efficacité de filtration des graisses	GFEhotte	72,5(pour avec deux filtres)71,1(pour avec trois filtres)
Classe d'efficacité de filtration des graisses		D
Consommation d'électricité mesuré en mode "arrêt"	Po	0,35	W
Niveau de puissance acoustique	LWA	Réglage Boost:66Réglage le plus élevé:62Réglage le plus bas:56	dB

La méthode de mesure et de calcul du tableau ci-dessus est conforme au règlement de la Commission (UE) N° 65/2014 et 66/2014

CONTINENTAL EDISON

120-126 quai de Bacalan

CS11584

33000 Bordeaux

Importé par A.M.C.

94400 Vitry sur Seine

Remarque :

Les recommandations suivantes précisent comment réduire l'impact environnemental global du processus de cuisson.

(1) Installer la hotte de cuisson à un endroit approprié disposant d'une bonne ventilation.
(2) Nettoyer la hotte de cuisson régulièrement afin que rien ne bloque l'air.
(3) Ne pas oublier d'éteindre la lampe de la hotte de cuisine une fois la cuisson terminée.
(4) Ne pas oublier d'éteindre la hotte de cuisine une fois la cuisson terminée.

Informations sur le démontage

Ne pas démonter l'appareil d'une manière qui n'est pas indiquée dans le mode d'emploi. Cet appareil ne doit pas être démonté pas l'utilisateur. À la fin de son cycle de vie, l'appareil ne doit pas être mis au rebut avec les déchets ménagers. Pour des conseils sur le recyclage, veuillez contacter votre administration locale ou votre revendeur.

DÉCHET RESPECTANT L'ENVIRONNEMENT

Les équipements électriques et électroniques font l'objet d'une collecte sélective.

Ne jetez pas les équipements électriques et électroniques usagés avec les déchets ménagers non triés, participez au contraire à leur collecte sélective.

C'est pour cette raison que votre appareil, tel que le signale le symbole apposé sur sa plaque signalétique ou sur l'emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères

L'utilisateur a le droit de déposer l'appareil dans des lieux

publics de collecte procédant à un tri sélectif des déchets pour être soit recyclé, soit réutilisé pour d'autres applications.

L'emballage est recyclable.

1. Hood body
2. Upper chimney
3. Lower chimney

94400 Vitry sur Seine

Note :
