EW7H484P - Sèche-linge ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Détails
Type de produit	Sèche-linge à condensation
Capacité de séchage	8 kg
Classe énergétique	A++
Dimensions approximatives	85 x 60 x 60 cm
Poids	50 kg
Alimentation électrique	220-240 V
Puissance	600 W
Fonctions principales	Séchage à la chaleur douce, programmes variés, départ différé
Entretien et nettoyage	Filtres à nettoyer régulièrement, réservoir d'eau à vider
Pièces détachées et réparabilité	Disponibilité des pièces détachées, facilité d'accès pour la réparation
Sécurité	Protection contre la surchauffe, verrouillage enfant
Compatibilités	Compatible avec les lave-linges Electrolux
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - EW7H484P ELECTROLUX

Pourquoi mon sèche-linge ELECTROLUX EW7H484P ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le bouton de démarrage est enfoncé.

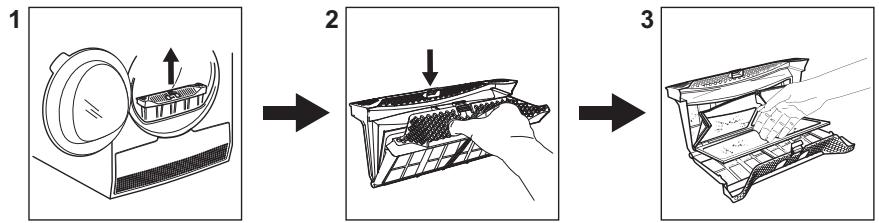

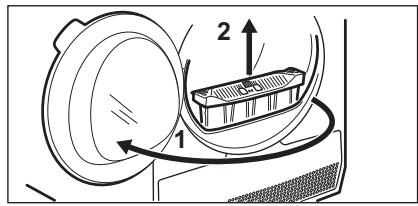

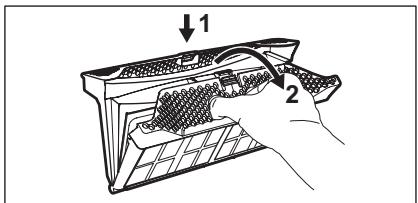

Comment nettoyer le filtre à peluches de mon sèche-linge ?

Ouvrez la porte du sèche-linge et retirez le filtre à peluches. Nettoyez-le sous l'eau courante pour éliminer les résidus. Assurez-vous de le remettre en place avant de relancer un cycle.

Pourquoi mon sèche-linge ELECTROLUX EW7H484P ne sèche-t-il pas correctement ?

Vérifiez que le filtre à peluches et le réservoir d'eau ne sont pas obstrués. Assurez-vous également de ne pas surcharger l'appareil et de sélectionner le bon programme de séchage.

Comment résoudre un code d'erreur affiché sur mon sèche-linge ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, un redémarrage de l'appareil peut résoudre le problème. Si le code persiste, contactez le service client.

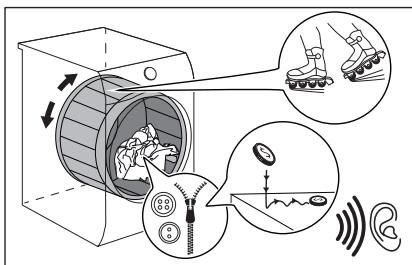

Le sèche-linge fait beaucoup de bruit pendant le fonctionnement, que faire ?

Vérifiez qu'il n'y a pas d'objets coincés dans le tambour. Assurez-vous que l'appareil est installé sur une surface plane. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Puis-je utiliser des assouplissants avec mon sèche-linge ELECTROLUX EW7H484P ?

Il est recommandé d'utiliser des feuilles assouplissantes spécifiques pour sèche-linge. Ne mettez pas de liquide assouplissant directement dans l'appareil.

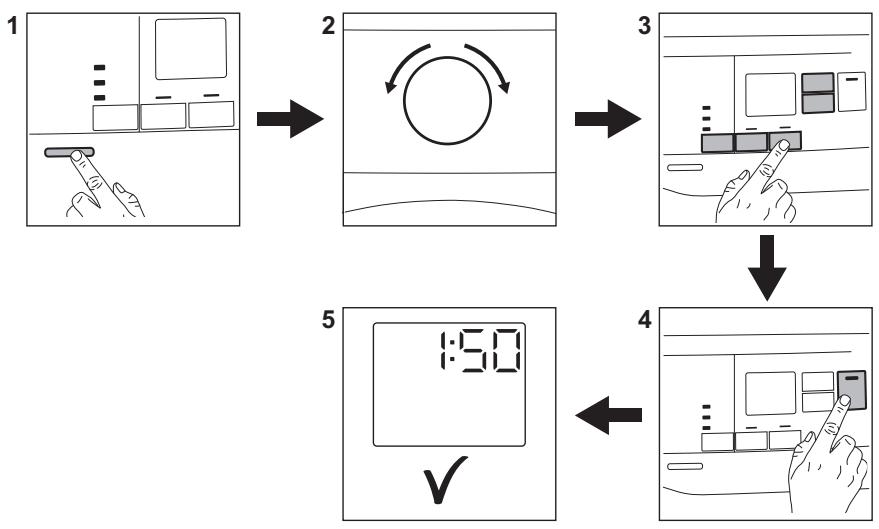

Comment régler les paramètres de séchage de mon sèche-linge ?

Utilisez le panneau de contrôle pour sélectionner le programme de séchage souhaité. Vous pouvez choisir la durée et le niveau de chaleur en fonction du type de linge.

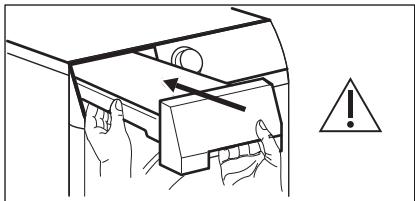

Le réservoir d'eau est plein, que dois-je faire ?

Videz le réservoir d'eau après chaque utilisation pour garantir un fonctionnement optimal. Retirez le réservoir, videz-le et remettez-le en place.

Mon sèche-linge ne chauffe pas, que faire ?

Vérifiez que le filtre à peluches et le condenseur sont propres. Assurez-vous également que le programme sélectionné permet un séchage à chaud. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI EW7H484P ELECTROLUX

Merci d'avoir besoin un apparéil Electrolux. Vous avez besoin un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation.

Bienvenue chez Electrolux

Consultez notre site pour :

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

www.electrolux.com/support

Enregistrer votre produit pour un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÉLE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter notre centre de service agréé, assurez-vous de/disposer des informations suivantes : Modèle, PNC, numéro de série.

Ces informations figurent sur la plaque signaletique.

Avertissement/Consignes de sécurité

1 Informations generales et conseils

Informations environnementales

Sous réserve de modifications.

1. INFORMATIONS DE SECURITÉ

Avant de commencer à installer et utiliser cet apparéil, lisez attentivement les instructions fournies. Le fabricant ne pourrait pas être tenu responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

• Lisez les instructions fournies.

Avertissement : Risque d'incendie / Matieres mmables.

L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d'inflammation à l'écart de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

1.1 Sécurité des enfants et des personnes vulnérables

AVERTISSEMENT!

Risque d'asphyxie, de blessure ou d'invalidité permanente.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprend le risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

• Ne laïsez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Ne laïsez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Consignes générales de sécurité

• Ne modifies pas les caractéristiques de cet appariel.
• Si le s'est-ce-linge est place au-dessus d'un lave-linge, utilisez le kit de superposition. Le kit de superposition, disponible auprès d'un revendeur agréé, ne peut être utilisé qu'avac l'appareil indiqué dans les instructions (fournies avec l'accessoire). Lisez attentivement les instructions avant de procéder à l'installation (reportez-vous au livre d'installation).
• L'appareil peut être installé de façon autonome ou sous un plan de travail de cuisine si un espace correct est disponible (reportez-vous au livre d'installation).
• L'appareil ne doit pas etre installe derriere une porte a serrure, une porte coulissant ni une porte battante dotée d'une charnière du cote opposé à l'appareil qui pourrait empêcher l'ouverture complète de la porte.

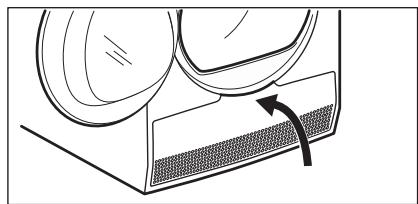

• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.

• ATTENTION : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe comme un minuteur, ou branché à un circuit qui est regulierement activé/désactivé par un fournisseur d'énergie.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. ÀpRES l'installation, assurez-vous que la prise est accessible.

• Aérez suffisamment la piece où est installé l'appareil pour éviter le reflux de gaz provenant d'appareils utilisant d'autres combustibles, y compris les flammes nues.
• AVERTISSEMENT : N'installez pas l'appareil dans un environnement sans renouvellement d'air. L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d'inflammation à l'écart de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.
• AVERTISSEMENT : Dans l'enceinte de l'appareil ou dans la structure intégrée, voirlez à ce que l'orifice de ventilation ne soit pas obstrué.
• AVERTISSEMENT: N'endommagez pas le circuit réfrigérant.
• Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, un service de maintenance agrée ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.
• Respectez la charge maximale de 8 kg (reportez-vous au chapitre « Tableau des programmes »).
• N'utilisez pas l'appareil si certains articles ont eté salis par des produits chimiques industriels.
• Retirez les peluches ou morceaux d'emballage accumulés aujourd'hui.
• N'utilisez pas l'appareil sans filtré. Nettoyez le filtré à peluches avant ou après chaque utilisation.
  N'introduisez que du linge propre dans le sèche-linge.
  Il convient que les articles qui ont eté salis par des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kerosène, les detachants, la térébenthine, la cire et les substances pour retarder la cire soient lavés dans de l'eau chaude avec une

quantité supplémentaire de détergent avant d'être séchés dans le seche-linge à tambour.

• Il convient que les articles comme le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles étanches, les articles doublés de caoutchouc et les vêtements ou les oreillers comptant des parties en caoutchouc mousse ne soient pas séché dans le sèche-linge.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabrique.
• Retirez des vêtements tous les objets pouvant provoquer un incendie comme les briquets ou les allumettes.
• AVERTISSEMENT: N'arrêtez jamais le sèche-linge avant la fin du cycle de séchage à moins de sortir immédiatement tout le linge et de le déplier pour mistrés dissiper la chaleur.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

2. CONSIGNES DE SECURITÉ

2.1 Installation

Avertissement : Risque

d'incendie / Matieres inflammables.

Retirez l'intégralité de l'emballage.
- N'installez pas et ne branchez pas un apparéil endommagé.
- Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
- N'installez pas l'appareil dans un environnement sans renouvellement d'air L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale. Maintenez les sources de feu et d'inflammation à l'écart de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 5^ ou supérieure à 35^ .
• L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre.
  Assurez-vous que de l'air circule entre l'appareil et le sol.
• Déplacez toujours l'appareil en position verticale.
• La surface arrrière de l'appareil doit être positionnée contre le mur.
• Une fois l'appareil installé à son emplacement permanent, vérifie qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

2.2 Raccordement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
  L'appareil doit être relié à la terre.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondant aux données électriques nominale de l'alimentation secteur.
  Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilise pas d'adaptateurs multisprise et de rallonges.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
• Ne touche jamais le cable d'alimentation ni la fiche avec des mains mouillées.

2.3 Utilisation

AVERTISSEMENT!

Risque de blessure, de chocolélectrique, d'incendie, debrûlures ou de dommagematériel à l'appareil.

Avertissement : Risque

d'incendie / Matieres inflammables.

L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau elevé de compatibilité environnementale. Maintenez les sources de feu et d'inflammation à l'écart de l'appareil. Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Cet apparéil est exclusivement destiné à une'utilisation domestique.

• Ne séchez pas d'articles endommages (déchirés, effiloché) contenant un rembourse ou un garnissage.
  Si le linge a ete lavé avec un detachant, effectuez un cycle de rincage supplémentaire avant delancer le cycle de sechage.

• Séchez uniquement les textiles adaptés au séchage dans un séchelinge. Suivez les instructions de lavage figurant sur l'étiquette des textiles.

• N'utilisez pas l'eau de condensation/ distillée pour préparer des boissons ni pour cuisiner. Elle peut entrainer des problèmes de santé chez les personnes et les animaux domestiques.
• Ne montez pas sur la porte ouverte de l'appareil et ne vous asseyez pas dessus.
• N'introduisez pas de linge non essore dans l'appareil.

2.4 Éclairage interieur

AVERTISSEMENT!

Risque de blessure.

• Rayonnement LED visible, ne fixez pas directement le faisceau.
  L'ampoule LED est réservée à l'éclairage du tambour. Ne l'utilise pas pour éclairer autre chose.
  Pour remplaçer l'éclairage interieur, contactez le service après-vente/agree.

2.5 Entretien et Nettoyage

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

Avertissement : Risque

d'incendie / Matieres inflammables.
L'appareil contient un gaz inflammable, le propane (R290), ayant un niveau élevé de compatibilité environnementale.
Maintenez les sources de feu et d'inflammation à l'écart de l'appareil.
Veillez à ne pas endommager le circuit frigorifique contenant du propane.

• Ne pulveriséz pas d'eau ni de vapeur pour nettoyer l'appareil.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Soyez prudent en nettoyant l'appareil pour éviter d'endommager le système de refroidissement.

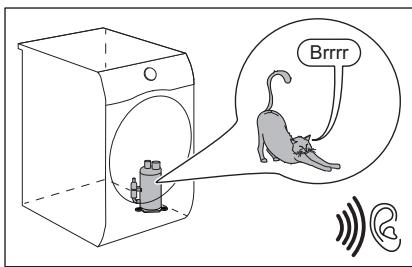

2.6 Compresseur

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

Le compresseur et son système dans le sèche-linge sont replis d'un agent spécial exempt de fluoro-chlorohydrocarbures. Ce système doit rester serré. L'endommagement de l'installation peut provoquer une fuite.

2.7 Maintenance

Pour réparer l'appareil, contactez un service après-venture agreé.
Utilisez exclusivement des pieces d'origine.

2.8 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

Avertissement : Risque

d'incendie / Risque de dommages aux biens et à l'appareil.

• Débranche l'appareil de l'alimentation électrique et de l'arrivée d'eau.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• L'appareil contient un gaz inflammable (R290). Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.
• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques et électroniques (DEEE).

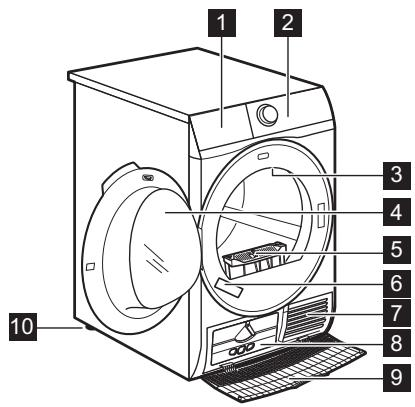

3. DESCRIPTION DE L'APPAREIL

Pour vous facilitier le chargement du linge ou l'installation, le hublot est réversible. (Reportez-vous à la notice séparée.)

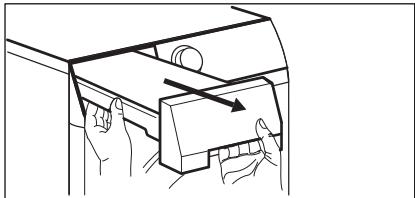

1 Bac d'eau de condensation
2 Panneau de commande
3 Éclairage four interieur
4 Hublot de l'appareil

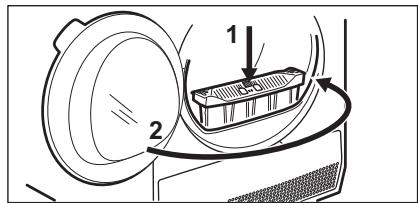

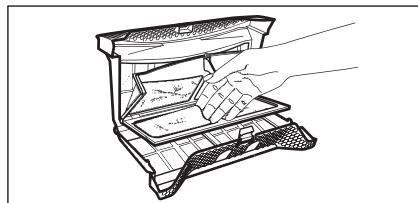

5 Filtre
6 Plaque de calibrage
7 Fentes de circulation d'air

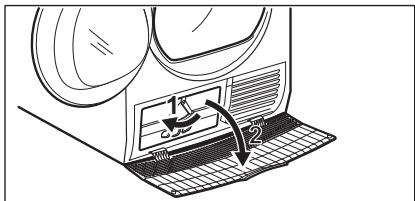

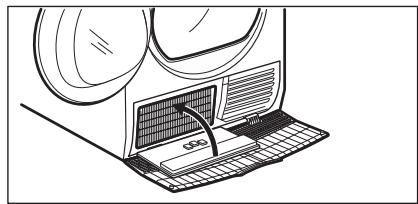

8 Couvercle du condenseur

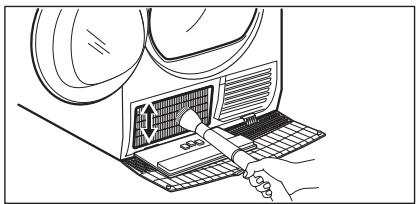

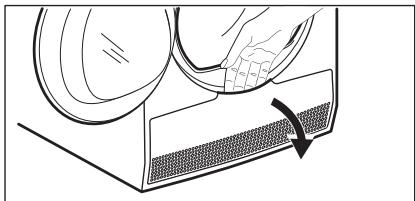

9 Cache du condenseur thermique
10 Pieds réglables

4. BANDEAU DE COMMANDE

1 Sélecteur de programme et touche REINITIALISER
2 Affichage
3 Touche Minuterie
4 Touche Départ/Pause
5 Touche Départ Différé
6 Touche Anti-froissage
7 Touche Rotation
8 Touche Sécage
9 Touche Marche/Arret

Appuyez sur les touches, dans la zone portant le symbole ou le nom de l'option. Ne portez pas de gants lorsque vous utilisez le bandeau de commande. Assurez-vous que le bandeau de commande est always propre et sec.

4.1 Affichage

Symbole sur l'affichage	Description du symbole
®	option minuterie activée
®	option départ différé activée
→	voyant : vérifie le condenseur thermique
®	voyant : nettoyez le filtré
©	voyant : vidangez le bac à eau

1. TABLEAU DES PROGRAMMES

Symbole sur l'affichage	Description du symbole
®	sécurité enfants activée
— — —	mauvaise sélection ou sélecteur de programme sur la position Ⓒ « Réinitialiser » .
2:00	durée du programme
:10-2:00	durée de la minuterie
ɪh-ʒɔːn	durée du départ différé

Programme	Charge 1)	Propriétés / Étiquette d'entretien des texti-les2)
3) Coton Eco	8 kg	Le cycle peut être utilisé pour sécher du coton avec le degré de séchage « Coton - préts à ran-ger», avec des économies d'énergie maximales.
Coton	8 kg	Cycle défini pour le séchage complet d'articles en coton de différentes tailles / différents tissages.
Synthétiques	3,5 kg	Textiles synthétiques ou mixtes.
Délicats	4 kg	Articles en textiles délicats tels que l'acrylique, la viscose, la soie artificielle et leurs alliages.
Draps	3 kg	Linge de lit comme des draps simples et doubles, des taies d'oreillers, des couvre-lits.
Couette	3 kg	Couettes simples ou doubles et oreillers (garnissage en plumes, duvet ou synthétique).
Rafraîchir	1 kg	Pour rafraîchir des textiles qui étaientrangés.
Soie	1 kg	Soie adaptée au sèche-linge.
Laine	1 kg	Lainages. Sèchage en douceur des lainages lavables. Sortez immédiatement les articles une fois le programme terminé.
Sportswear	2 kg	Tenues de sport, textiles fins et légers, en microfibres, en poly-ester.
Denim	4 kg	Vêtements décontractés tels que les jeans, les sweats, avec diffé-rentes épaisleurs de tissu (par ex. au niveau du poignet, du col ou des coutures).
Mixtes	3 kg	Cotons et textiles synthétiques. Programme basse température. Programme délicat avec de l'air chaud.

1) Poids maximal des articles secs.
2) Pour connaître la signification des symboles de textiles, consultez le chapitre CONSEILS PRATIQUES: Préparation du linge.
3) Le programme Coton Pré à ranger ECO est le « Programme coton standard » conformément au Règlement UE de la commission N° 392/2012. Il est ajusté au séchage du linge en coton humide normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie pour secher du linge en coton humide.

6 OPTIONS

6.1 Séchage

Cette fonction augmente le degré de séchage du linge. Il existe 3 options :

Très sec
- Pré à ranger
- Pré à repasser

6.2 Rotation

Augmente la fréquence d'inversement du tambour pour réduire la torsion et l'enchevêtrement des articles. Pour améliorer l'uniformité des résultats de séchage et réduire les pris.
Recommendée pour les articles grands ou longs (par ex., draps, pantalons, robes longues).

6.3 Anti-froissage

Prolonge la phase anti-froissage de 60 minutes à la fin du cycle de séchage.

Cette fonction réduit les pris. Le linge peut être retire durant la phase anti-froissage.

6.4 Minuterie

Vous pouvez regler la durée du programme, d'un minimum de 10 minutes à un maximum de 2 heures. Le réglage requis pour la durée doit correspondre à la quantité de linge dans l'appareil.

Nous vous recommendons de régler une durée plus courte pour les petites quantités de linge ou pour un seul article.

6.5 option Minuterie activée pour le programme Laine

Option adaptée au programme Laine pour régler le niveau final de séchage.

6.6 Tableau des options

Programmes1)	Séchage			Rotation	Anti-frois-sage	Minuterie
	Coton Eco	■			■
Coton	■	■	■	■	■	■
Synthétiques	■	■	■	■	■	■
Délicats		■			■
Draps		■			■
Couette		■
Rafraîchir					■
Soie		■			■
Laine		■				■ 2)
Sportswear		■			■
Denim	■	■		■	■
Mixtes		■			■	■

1) Conjointement au programme, vous pouvez régler 1 ou plusieurs options. Pour les activer ou les désactiver, appuyez sur la touche correspondante.
2) Consultez le chapitre des OPTIONS : Minuterie pour le programme Laine

7. RÉGLAGES

A. Touche Minuterie
B. Touche Départ/Pause
C. Touche Départ Différé
D. Touche Anti-froissage
E. Touche Rotation
F. Touche Sechage

7.1 Fonction Sécurité enfants

Cette option empêche les enfants de jourer avec l'appareil pendant le

déroulement d'un programme. Les touches sont verrouillées.

Seule la touche Marche/Arrêt est déverrouillée.

Activation de l'option Sécurité enfants :

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Appuyez sur la touche (D) et maintenez-la enfoncée pendant quelques secondes.

Levoyant Securite enfants s'allume.

i Voupsouspoucezdesactiver l'optionSecuriteenfants pendantlet déroulementd'un programme.Appuyez sur les mêmes touches et maintenez-les enfoncées jusqu'àce que levoyant de la sccuriteenfantss'éteigne. LaSecuriteenfantsn'estpas disponible durant les 8 secondes suivant l'allumage de l'appareil.

7.2 Réglage de l'humidité résiduelle dans le linge

i A chaque fois que vous entrez dans le mode « Réglage de l'humidité résiduelle dans le linge », le degré d'humidité résiduelle précédent est remplaced par la nouvelle valeur (par exemple, le réglage précédent - 2 - devient -1-).

Pour modifier le degré d'humidité résiduelle par défaut :

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Utilisez le sélection de programme pour sélectionner un programme.
3. Attendez environ 8 secondes.
4. Appuyez simultanément sur les touches (F) et (E) et maintenez-les enforcées.

L'un des voyageurs suivants s'allume :

• -0 - séchage maximal
• -1 - linge plus sec

• -2 - linge sec standard

• Maintenez les touches (F) et (E) enforcées jusqu'à ce que levoyant du niveau souhaité s'allume.

Si l'affichage repasse en mode normal (la durée du programme sélectionné à l'étape 2 s'affiche) alors que vous réglez le degré d'humidité résiduelle, maintainez une nouvelle fois les touches (F) et (E) enforcées pour revenir au mode « Réglage de l'humidité résiduelle dans le linge » (le degré d'humidité résiduelle précédent sera remplaced par la nouvelle valeur).

1. Au bout de 5 secondes, l'affichage repasse en mode normal.

7.3 Voyant du bac d'eau de condensation

Par défaut, levoyant du bac d'eau de condensation est allumé. Il s'allume à la fin du programme ou lorsque vous devez vider le bac d'eau de condensation.

Si le kit de vidange est installé (accessoire supplémentaire), l'appareil vidange automatiquement le bac d'eau de condensation. Dans ce cas, nous vous recommendons de désactiver levoyant du bac d'eau de condensation.

Désactivation duvoyant du bac d'eau de condensation :

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Attendez environ 8 secondes.
3. Appuyez simultanément sur les touches (E) et (D) et maintenez-les enforcées.

L'une des 2 configurations suivantes s'affiche :

L'affichage indique « Off ». Au bout de 5 secondes, l'affichage repasse en mode normal.
L'affichage indique « On ». Au bout de 5 secondes, l'affichage repasse en mode normal.

7.4 Alarme activée/désactivée

Pour activer ou désactiver les signaux sonores, appuyez simultanément sur les

touches (A) et (C) et maintenez-les enforcées pendant environ 2 secondes.

8. AVANT LA PREMIÈRE UTILISATION

Les verrous à l'arrière du tambour se retirent automatiquement lorsque le sèche-linge est allumé pour la première fois. Il se peut que vous entendiez du bruit.

Il est fortement recommendé de lancer un programme pour la première fois sans la charge pendant quelques secondes pour s'assurer que les verrous à l'arrière du tambour sont correctement reliés.

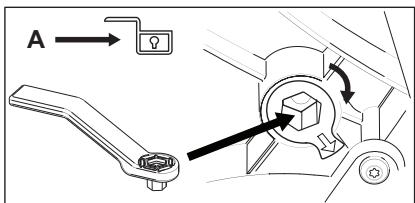

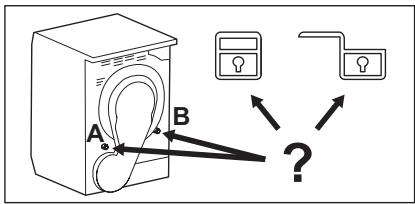

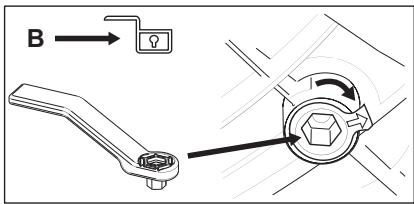

Pour débloquer les verrous à l'arrière du tambour :

1. Mettez l'appareil en marche.
2. Sélectionnez un programme.
3. Appuyez sur la touche Départ/Pause. Le tambour commence à tourner. Les verrous à l'arrière du tambour sont automatiquement désactivés.

Si le tambour ne tourne toujours pas, veuillez libremanuellement les verrous àl'arriere du tambour (pour cefaire, veuillez utiliser la cléfournie).

Avant d'utiliser l'appareil pour sécher des articles :

Nettoyez le tambour du sèche-linge avec un chiffon humide.
- Lancez un programme d'une heures avec du linge humide.

Au début du cycle de séchage (3 à 5 premières minutes) le niveau sonore peut être légèrement plus fort. Ceci est d'u au démarrage du compréseur. Ce phénomène est normal sur tous les appareils fonctionnant avec un compréseur comme les réfrigerateurs et congélateursurs.

8.1 Odeur inhabituelle

L'appareil est soigneusement emballe.

Après le déballage du produit, vous pouvez constater une odeur inhabituelle. Ceci est normal sur les produits neufs.

L'appareil est constitué de plusieurs types de matérielux qui peuvent générer ensemble une odeur inhabituelle.

Au fil du temps et après quelques cycles de séchage, l'odeur inhabituelle disparait progressivement.

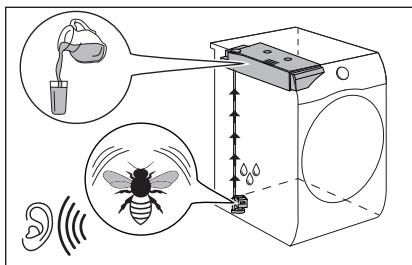

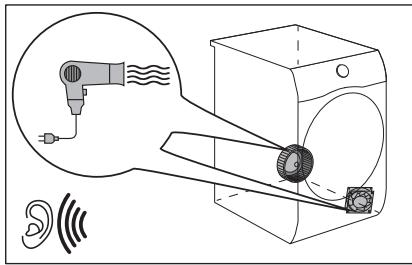

8.2 Bruits

Différents bruits peuvent être émis à différentes phases du cycle de sechage. Ces bruits de fonctionnement sont tout à fait normaux.

Fonctionnement du compresseur.

Tambour tournant.

Fonctionnement des ventilateurs.

Fonctionnement de la pompe et transfert de la condensation dans le réservoir.

9. UTILISATION QUOTIDIENNE

9.1 Demarrage d'un programme sans départ différé

1. Préparez le linge et chargez l'appareil.

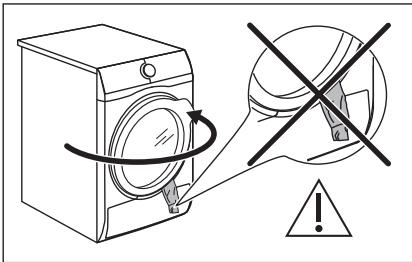

ATTENTION!

Assurez-vous que le hublot est fermé et que le linge n'est pas coincide entre le hublot de l'appareil et le joint en caoutchouc.

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Reglez le programme et les options adaptés au type de charge. L'affichage indique la durée du programme.

i Les vérables temps de séchage dépendent du type de charge (quantité et composition), de la température ambiente et du taux d'humidité dans votre linge après la phase d'essorage.

1. Appuyez sur la touche Départ/Pause.
   Le programme démarre.

9.2 Démarrage du programme avec départ différé

1. Réglez le programme et les options adaptés au type de charge.
2. Appuyez à plusieurs reprises sur la touche de départ différé jusqu'à ce que l'écran indique la durée de départ différé souhaitée.

i Voupsouspedeferledepartd'unprogrammed'un minimumde1houraun maximumde20heures.

1. Appuyez sur la touche Départ/Pause.
   Le décompte du départ différé s'affiche.
   Lorsque le compte à rebours arrive à son terme, l'appareil démarre.

9.3 Changement de programme

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
3. Sélectionnéz le programme.

Alternative :

1. Tournez le sélecteur de programme sur la position « Réinitialiser »
2. Attendez 1 seconde. L'affichage indique — — —.
3. Sélectionnez le programme.

9.4 À la fin du programme

Une fois le programme terminé :

• Un signal sonore intermittent retentit.
  L'affichage indique ：□
  Les voyants Filtre et Bac s'allument.

LevoyantDepart/Pause estallumé. L'appareil continueaffectuer la phase anti-froissage pendant environ 30 minutes ou plus si l'option Antifroissage a etesellectionnee(reportez-vous au chapitre Option-Anti-froissage).

La phase anti-froissage réduit le froissage du linge.

Vou puevez retarder le linge avant la fin de la phase anti-froissage. Pour deGXmeilleurs resultats, nous you recommandons de ne retarder le linge que lorsque la phase est terminée ou presque.

Lorsque la phase anti-froissage est terminée :

L'affichage continue d'indiquer :
Les voyants Filtre et Bac s'allument.
Départ/Pause Le voyant s'éteint.

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil.
2. Ouvrez la porte de l'appareil.
3. Sortez le linge.

4. Fermez la porte de l'appareil. Causes possibles de résultats de sechage non satisfaisants :

5. Paramètres du degré de séchage par défaut non adaptations. Consultez le chapitre Réglage du niveau de séchage par défaut

6. La température ambiente est trop BASSE ou trop elevée. La température ambiente optimale est comprise entre 18 et 25^

Pensez toujours à nettoyer le filtré et à vider le bac d'eau de condensation lorsqu'un programme est terminé.

9.5 Fonction Veille

Pour réduire la consommation d'énergie, cette fonction esteint automatiquement l'appareil :

Au bout de 5 minutes si vous ne lancez aucun programme.

Au bout de 5 minutes après la fin du programme de lavage.

Le temps est baisse à 30 secondes si le selecteur pointe sur la position « Réinitialiser »

10. CONSEILS

10.1 Préparation du linge

Très souvent après le cycle de lavage, les vêtements sont mélangés et enchevêtrés.

Sécher des vêtements
mélangés et enchevétrés
n'est pas efficace.

Pour garantir un flux d'air approprié et un séchage homogène, il est conseilé de secouer et de charger un par un les vêtements dans le séche-linge.

Pour garantir un processus de séchage approprié :

Fermez le fermétures à glissière.
- Fermez les boutons des housses de couette.
- Ne laisses pas de cordons ni de rubans dénoués pour le séchage (par exemple des cordons de tablier). Nouez-les avant de démarrer le programme.
- Videz les poches.
- Retournez les articles ayant un revêtement interieur en coton. Le

revêtement en coton doit être tourné vers l'extérieur.

• Sélectionnez toujours le programme le plus ajusté au type de linge.
• Ne mélangez pas les couleurs fonçées et les couleurs claires.
  Utilisez un programme adapté pour le coton, le jersey et la bonneterie pour éviter qu'ils ne rétrécissant.
• Ne dépassez pas la charge maximale indiquée dans le chapitre des programmes ou sur l'affichage.
• Sèchez uniquement du linge adapté au sèche-linge. Reportez-vous aux étiquettes des vêtements.
• Ne séchez pas les grands articles et les petits articles ensemble. Les petits articles peuvent se coincer dans les grands et ne pas secher correctement.
  Secouez les tissus et les vêtements de grande taille avant de les placer dans le séche-linge. Cela sert à éviter des zone d'humidité à l'intérieur du tissu après le cycle de séchage.

Étiquette d'en-tretien du texti-le	Description
	Linge adapté au sèche-linge.
	Linge adapté au sèche-linge à haute température.
	Linge adapté au sèche-linge à basse température uniquement.
	Linge non adapté au sèche-linge.

11. ENTRETIEN ET NETTOYAGE

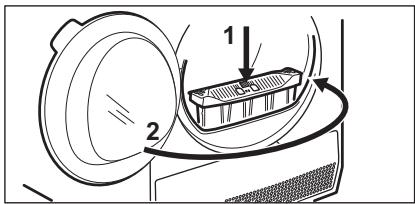

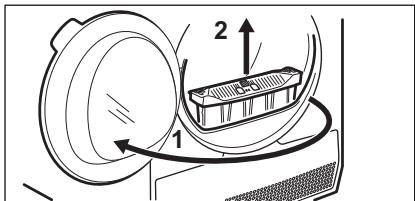

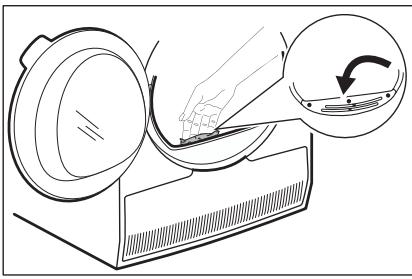

11.1 Nettoyage du filtré

ATTENTION!

Évitez d'utiliser de l'eau pour nettoyer le filtré. Jetez plutôt les peluches à la poubelle (évitez la dispersion de fibre de plastique dans l'eau ambiente).

Pour obltenir les meilleures performances de séchage, nettoyez le filtre régulierement ; un filtre obstrué allonge les cycles et augmente la consommation d'énergie. Utilisez votre main pour nettoyer le filtre et, si nécessaire, un aspirateur.

1.

2.

3.

4.

5.1)

6.

1) Si nécessaire, retirez les peluches du logement et du joint du filtre. Vous pouvez utiliser un aspirateur.

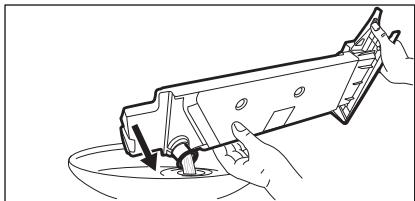

11.2 Vidange du bac d'eau de condensation

1.

2.

3.

4.

Vous pouvez utiliser l'eau du bac d'eau de condensation comme eau distilled (par exemple pour les fers à vapeur). Avant d'utiliser l'eau, eliminez les résidus avec un filtré.

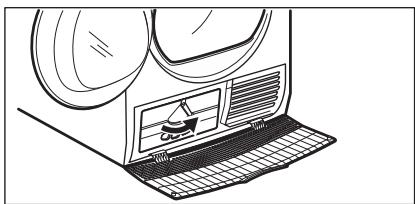

11.3 Nettoyage du condenseur thermique

1.

2.

3.

4.

5.

7.

9.

ATTENTION!

Ne touchez pas les surfaces métalliques à mains nues. Risque de blessure. Portez des gants de protection.

Nettoyez-les doucement pour ne pas endommager la surface métallique.

11.4 Nettoyage du capteur d'humidité

ATTENTION!

Risque de dégradation du capteur d'humidité. N'utilise pas de matières abrasives ou de laine d'acier pour nettoyer le capteur.

Pour assurer les salariés résultats de sechage, l'appareil est équipé d'un capteur d'humidité en métal. Il est placé sur la face interieure de la zone de la porte.

6.
8.

Au fil du temps, la surface du capteur peut devenir sale, ce qui détirole les performances de sechage.

Nous conseillons de nettoyer le capteur au moins 3 ou 4 fois ou si vous constatEZ une baisse des performances de sechage.

Pour le nettoyer, vous pouvez utiliser le côté plus dur d'une éponge à vaissele et un peu de vinaigre ou de liquide vaissele.

Pour nettoyer le capteur :

1. Ouvrez la porte de chargement.
2. Nettoyez les surfaces du capteur d'humidité en essuyant la surface en métal plusieurs fois.

11.5 Nettoyage du tambour

AVERTISSEMENT!

Débranchez l'appareil avant de le nettoyer.

Utilisez un détergent savonnieux doux standard pour nettoyer la surface interne du tambour et ses aubes. Séchez les surfaces nettoyées avec un chiffon doux.

ATTENTION!

N'utilise pas de matieres abrasives ou de laine d'acier pour nettoyer le tambour.

11.6 Nettoyage du bandeau de commande et de l'enveloppe

Utilisez un détergent savonnex neutre standard pour nettoyer le bandeau de commande et le boitier.

Nettoyez-les à l'aide d'un chiffon humide.
Séchez les surfaces nettoyées avec un chiffon doux.

ATTENTION!

Ne nettoyez pas l'appareil à l'aide de produits de nettoyage pour meubles ou autres pouvant entraîner une corrosion.

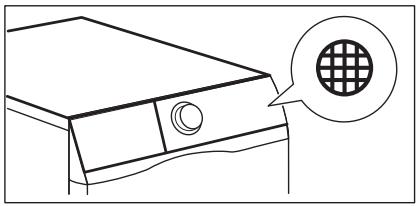

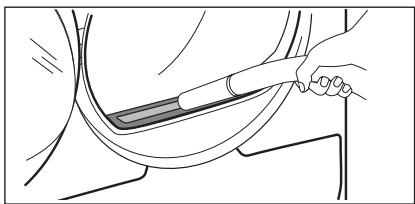

11.7 Nettoyage des fentes de circulation d'air

Utilisez un aspirateur pour retarder les peluches des fentes de circulation d'air.

12. DÉPANNAGE

Problème	Solution possible
Vous ne pouvez pas allumer l'appareil.	Assurez-vous que la fiche du cable d'alienation est bien insérée dans la prise de courant.
	Vérifiez le fusible dans la boîte à fusibles (installation domestique).
Le tambour ne tourne pas.	Libéréz manuelles le verrous à l'arrière du tambour (voir le chapitre Avant la première utilisation).
Le programme ne se lance pas.	Appuyez sur Départ/Pause.
	Vérifiez que la porte de l'appareil est fer-mée.
Le hublot de l'appareil ne ferme pas.	Vérifiez que le filtré est correctement installé.
	Assurez-vous que le linge n'est pas coin-cé entre le hublot de l'appareil et le joint en cauchouchuc.
L'appareil s'accêté en cours de fonctionnement.	Vérifiez que le bac d'eau de condensation est vide. Appuyez sur la touche Dé-part/Pause pour relancer le programme.
	La charge est trop petite, augmentez la charge ou utilisez le programme Minute-rie.
La durée du cycle est trop longue ou n'ofre pas des résultats de séchage satisfaisants.1)	Assurez-vous que le poids du linge estadapté à la durée du programme.
	Assurez-vous que le filtre est propre.
	Le linge est trop mouillé. Essorez une nouvelle fois le linge dans le lave-linge.
	Assurez-vous que la température de la pièce est comprise entre +5 °C et +35 °C. La température ambiente optimale est comprise entre 18 °C et 25 °C.
	Sélectionnez le programme Minuterie ouTrès sec.2)
L'affichage indique - - - .	Si vous souhaitez sélectionner un nouveau programme, vous doivent presser l'appareil.
	Assurez-vous que les options sont compatibles avec le programme.
L'affichage indique un code d'erreur (par ex. E51).	Éteignezuis rallumez l'appareil.Démarrez un nouveau programme. Si le problème persististe, contactez le service après-vente.

1) Le programme s'arrête automatiquement au bout de 5 heures
2) Il est possible que certaines parties des gros articles à secher restent humides (par ex. les draps).

12.1 Si les résultats de séchage ne sont pas satisfaisants

Le programme régle n'était pas adaptable.
Le filtr est obstrue.
Le condenseur thermique est obstrué.
- Vous avez introduit trop de linge dans l'appareil.
- Le tambour est sale.
Réglage erroné du capteur de conductivité (reportez-vous au

chapitre « Réglages - réglage du degré d'humidité résiduelle dans le linge » pour un meilleur réglage).

• Les fentes de circulation d'air sont obstruées.
• La température de la piece est trop élevé ou trop BASSE (la température optimale est comprise entre 18^ et 25^ )

13. DONNÉES TECHNIQUES

Hauteur x Largeur x Profondeur	850 x 596 x 638 mm (maximum 662 mm)
Profondeur max. avec le hublot de l'appa-ceil ouvert	1107 mm
Largeur max. avec le hublot de l'appareil ouvert	958 mm
Hauteur régliable	850 mm (+ 15 mm - réglage des pieds)
Capacité du tambour	118 l
Charge maximale	8 kg
Tension	230 V
Fréquence	50 Hz
Niveau de puissance sonore	66 dB
Puissance totale	800 W
Classe d'efficacité énergétique	A++
Consommation d'énergie du programme standard pour le coton avec une charge complète. 1)	1,93 kWh
Consommation d'énergie du programme standard pour le coton avec une charge partielle. 2)	1,08 kWh
Consommation énergétique annuelle3)	234,7 kWh
Puissance absorbée en mode Laisse sur marche 4)	0,50 W
Puissance absorbée en mode éteint 4)	0,50 W
Type d'utilisation	Domestique
Température ambiente admise	+ 5 °C à + 35 °C
Niveau de protection contre l'infiltration de particules solides et d'humidité assures par le couvercle de protection, excepté là où l'équipement BASSE tension ne dispose d'aucune protection contre l'humidité	IPX4
Désignation du gaz	R290
Poids	0,140 kg

1) En reférence à la norme EN 61121. 8 kg de coton essoré à 1 000 tr/min.
2) En reférence à la norme EN 61121. 4 kg de coton essoré à 1 000 tr/min.
3) Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes BASSE consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil (RÉGLEMENT (UE) No 392/2012).
4) En-reference à la norme EN 61121.

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/CE de la commission européen.

13.1 Données de consommation

Programme	Vitesse d'essorage / humidité résiduelle	Temps de séchage1)	Consommation énergétique2)
Coton Eco 8 kg
Prêt à ranger	1400 tr/min / 50%	145 min.	1,59 kWh
	1000 tr/min / 60%	178 min.	1,93 kWh
Coton 8 kg
Prêt à repasser	1400 tr/min / 50%	110 min.	1,18 kWh
	1000 tr/min / 60%	140 min.	1,45 kWh
Coton Eco 4 kg
Prêt à ranger	1400 tr/min / 50%	89 min.	0,90 kWh
	1000 tr/min / 60%	104 min.	1,08 kWh
Synthétiques 3,5 kg
Prêt à ranger	1200 tr/min / 40%	62 min.	0,59 kWh
	800 tr/min / 50%	81 min.	0,79 kWh

1) Pour les charges partielles, la durée du cycle est plus courte et l'appareil utilise moins d'énergie.
2) Si la température ambiente n'est pas adaptée et/ou si le linge est mal essore, la durée du cycle peut-être prolongé et la consommation d'énergie peut augmenter.

14. GUIDE DE DÉMARRAGE RAPIDE

14.1 Utilisation quotidienne

1. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.
2. Utilisez le sélection de programme pour sélectionner le programme.
3. Conjointement au programme, vous pouvez selectionner 1 ou plusieurs options spéciales. Pour activer ou

désactiver une option, appuyez sur la touche correspondante.

1. Pour lancer le programme, appuyez sur la touche Départ/Pause.
2. L'appareil démarre.

14.2 Nettoyage du filtré

À la fin de chaque cycle, le symbole du filtré s'affiche. Vous doivent nettoyer le filtré.

14.3 Tableau des programmes

Programme	Charge 1)	Propriétés / Étiquette d'entretien des texti-les2)
3) Coton Eco	8 kg	Le cycle peut être utilisé pour sécher du coton avec le degré de séchage « Coton - préts à ran-ger», avec des économies d'énergie maximales.
Coton	8 kg	Cycle défini pour le séchage complet d'articles en coton de différentes tailles / différents tissages.
Synthétiques	3,5 kg	Textiles synthétiques ou mixtes.
Délicats	4 kg	Articles en textiles délicats tels que l'acrylique, la viscose, la soie artificielle et leurs alliages.
Draps	3 kg	Linge de lit comme des draps simples et doubles, des taies d'oreillers, des couvre-lits.
Couette	3 kg	Couettes simples ou doubles et oreillers (garnissage en plumes, duvet ou synthétique).
Rafraîchir	1 kg	Pour rafraîchir des textiles qui étaientrangés.
Soie	1 kg	Soie adaptée au sèche-linge.
Laine	1 kg	Lainages. Sèchage en douceur des lainages lavables. Sortez immédiatement les articles une fois le programme terminé.
Sportswear	2 kg	Tenues de sport, textiles fins et légers, en microfibres, en poly-ester.
Denim	4 kg	Vêtements décontractés tels que les jeans, les sweats, avec diffé-rentes épaisseurs de tissu (par ex. au niveau du poignet, du col ou des coutures).
Mixtes	3 kg	Cotons et textiles synthétiques. Programmeasse température. Programme délicat avec de l'air chaud. / © © ©

1) Poids maximal des articles secs.
2) Pour connaître la signification des symboles de textiles, consultez le chapitre CONSEILS PRATIQUES : Préparation du linge.
3) Le programme Coton Prêt à ranger ECO est le « Programme coton standard » conformément au Règlement UE de la commission N° 392/2012. Il est ajusté au séchage du linge en coton humide normal. Il s'agit du programme le plus efficace en termes de consommation d'énergie pour secher du linge en coton humide.

1. FJCHE D'INFORMATION PRODUIT EN REFERENCE AU REGLEMENT 1369/2017 DE L'UE

Fiche d'informations produit
Marque	Electrolux
Modèle	EW7H484P PNC916099074
Capacité nominale en kg	8
Sèche-linge à évacuation ou à condensation	Condenseur
Classe d'efficacité énergétique	A++
Consommation énergétique annuelle en kWh basée sur 160 cycles de séchage du programme standard pour le coton, avec une charge complète ou partielle, et la consommation des modes BASSE consommation. La consommation énergétique réelle par cycle dépendra de l'utilisation de l'appareil.	234,7
Sèche-linge automatique ou non automatique	Automatique
Consommation d'énergie du programme standard pour le coton en kWh pour une charge complète	1,93
Consommation d'énergie du programme standard pour le coton en kWh pour une charge partielle	1,08
Consommation d'énergie en mode arrêt en W	0,50
Consommation d'énergie en mode laissé sur marche en	0,50
Durée en mode Veille en minutes	10
Le « programme standard pour le cotton » utilisé avec une charge complète et partielle est le programme de séchage standard utilisé pour les informations de l'étiquette énergétique et de la fiche produit. Il est adapté au séchage du linge en coton normalement humide et est le programme le plus efficace en termes de consommation d'énergie pour le coton.
Durée pondérée du « programme standard pour le coton avec une charge complète et partielle » en minutes	136
Durée du « programme standard pour le coton avec une charge complète » en minutes	178
Durée du « programme standard pour le coton avec une charge partielle » en minutes	104
Classe d'efficacité de la condensation sur une échelle alant de G (moins efficace) à A (plus efficace)	B
Efficacité moyenne de la condensation du programme standard pour le coton avec une charge complète, en pourcentage	81
Efficacité moyenne de la condensation du programme standard pour le coton avec une charge partielle, en pourcentage	81
Efficacité de la condensation pondérée du « programme standard pour le coton avec une charge complète et partielle »	81
Niveau sonore en dB	66
Appareil intégrable O/N	Non

Les informations fournies dans le tableau ci-dessus sont conformes à la directive d'application 392/2012 de la réglementation 2009/125/CE de la commission européen.

16. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le

symbole .Déposez les emballages dans les conteneurs prevus a cet effet.

Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et

électroniques. Ne jetez pas les apparèils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
