GEBRUIKSAANWIJZING EW7H484P ELECTROLUX

NL Droogautomaat
FR Sèche-linge
Gebruiksaanwijzing 2
Notice d'utilisation 29

INHOUDSOPGAVE

1.VEILIGHEIDSINFORMATIE 3
2.VEILIGHEIDSVOORSCHRIFTEN 6
3. BESCHRIJVING VAN HET PRODUCT 8
4.BEDIENINGSPANEEL 9
5.PROGRAMMATABEL 10
6. OPTIES 11
7. INSTELLINGEN 12
8. VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT... 14
9.DAGELIJKSGEBRUIK. 15
10.AANWIJZINGEN EN TIPS 17
11. ONDERHOUD EN REINIGING 18
12.PROBLEEMOPLOSING 21
13. TECHNISCHE GEGEVENS 22
14.SNELSTARTGIDS 25
15.PRODUCTINFORMATIEBLAD CONFORM E.U.-VERORDENING 1369/2017 27

WIJ DENKEN AAN JOU

Bedankt voor je aankoop van een Electrolux-apparaat. Je hebt voor een product gekozen dat decennia aan professionele ervaring en innovatie met zich meebrengt. Ingenieus en stijlvol en ontworpen met jou in hetchterhoofd. Dus wanner je het gebruikt, kan je erop rekenen dat je telkens weeigeweldige resultaten krijgt.

Welkom bij Electrolux.

Gaaaronzewebsitevoor:

Advies over gebruik, brochures, het oplossen van problemen, service- en reparatie-informatie:

www.electrolux.com/support

Registreer je product voor een betere service:

www.registerelectrolux.com

Koop accessoires, verbruiksartikelen en originele reserveonderdelen voor je apparaat:

www.electrolux.com/shop

KLANTENSERVICE EN SERVICE

Gebruik alkijd originele onderdelen.

Als u contact opneemt met unsere erkende servicedienst, zorg er dan voor dat u de volgende gegevens tot uw beschikking heb: Model, PNC, seriENUMmer.

De informatatie vindt u op het typeplaatje.

Waarschuwingen en veiligheidsinformatie
① Algemene informatatie en tips
Milieu-informatie

Wijzigingen voorbehonden.

1. VEILIGHEIDSINFORMATIE

Lees voor gebruik zorgvuldig de meegeleverde instructies voor installmentie en gebruik van het apparaat. De fabrikant is Niet verantwoordelijk voor verwondingen of schade die voortvloeit uit de onjuiste installmentie of het onjuiste gebruik. Bewaar de instructies algijd op een veilige, toegankelijk plek voor toekomstig gebruik.

Lees de meegeleverde instructies.

Waarschuwing: Brandgevaar / Ontvlambare serialen.

Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, nicht beschadigt.

1.1 Veiligheid van kinderen en kwetsbare mensen

WAARSCHUWING!

Gevaar voor verstikking, letsel of permanente invaliditeit.

• Dit apparaat kan worden gezruikt door kinderen van 8aar en ouder en door mensen met beperktelichamelijke, zintuiglijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, indien zich onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zich de eventuele gezvaren begrijpen.
• Kinderen:tussen de 3 en 8aar oud en personen met zware en complexe beperkingen dienen alttijd uit de buurt van het apparaat te worden gehouden, tenzij ze voortdurend onder toezicht staan.
• Kinderenjonger dan 3aar dieren, mits zich voortdurend ondertoezicht staan, bij het apparaat uit de buurt te worden gehouden.

• Laat kinderen nicht met het apparaat spelen.

• Houd alle verpakkingen uit de buurt van kinderen en verwijder ze op gegaste wijze.

• Houd reinigingsmiddelen UIT de buurt van kinderen.
• Houd kinderen en huisdieren uit de buurt van het apparaat als de deur open is.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaatuitvoeren.

• De specificatie van dit apparaat Niet wijzigen.
• Als de droogautomaat bovenop een wasautomaat worden geplaatst,要去 u hiervoor het tussenstuk gebruiken. De stapelkit, beschikbaar bij uw erkende verkoper, mag uitsluitend gezruikt worden met het apparaat dat vermeld is in de instructies, die bij het accessoire geleverd worden. Lees deze aandachtig alvorens het accessoire te monteren (raadpleeg de montagebrochure).
• Het apparaat kan losstaand of onder het aanrecht in de keuken met correcte ruimte worden gemonteerd (raadpleeg de montagebrochure).
• Installer het apparaat Nietchter een vergrendelbare deur, een schuifdeur of een deur met een scharnier aan de tegenovergestelde zijde, waardoor de deur van het apparaat Niet volledig geopend kan worden.
• De ventilatie-openingen in de onderkantogens nicht worden afgedekt door tapijt, een mat of andere soorten vloerbedekking.

• LET OP: Het apparaat mag Niet van stroom worden voorzien door een extern schakelapparaat, zoals eenijddklok, of aangesloten worden op een circuit dat door het elektriciteitsbedrijf regelmatig aan en uit worden geschakeld.

• Steek de stekker pas in het stopcontact als de installmentatie is voltooid. Zorg ervoor dat de hoofdstekker na installmentie toegankelijk is.

• Zorg voor een goede luchtventilatie in de ruimte waar het apparaat geinstalleerd is, om het terugstromen van ongewenste gassen van apparaten in de ruimte die op gas of andere brandstoffen werken, zoals open haarden, te voorkomen.
  WAARSCHUWING: Installeer het apparaat Niet in een omgeving zonder luchtuitwisseling. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, Niet beschadigt.
  WAARSCHUWING: Houd de ventilatieopengingen algijd vrij van obstructies; dit geldt zowel voor losstaande als ingebouwde modellen.
  WAARSCHUWING: Let op dat u het koelcircuit nicht beschadigt.
• Als het netsnoer beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd person deze verrangen teneinde gevaarlijke situaties te voorkomen.
• Overschrijd het maximale laadvermogen van 8kg Niet (raadpleeg hoofdstuk "Programmaschema").
• Het apparaat mag nicht worden gebruikt als de items verruild zijn met industrielle chemische reinigingsmiddelen.
  Veeg eventuele pluisjes of verpakkingsafval die zich rondon het apparaat hebben opgehoopt, weg.
• Gebruik het apparaat zich zonder een filter. Reinig het pluisfilter voor of na elk gebruik.
• Droog geen ongewassen articikelen in de wasdroger.
• Artikelen die+zijn bevuild met stoffen als spijsolie, aceton, alcohol, benzine, kerosine, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de was/

droogcombinatie te worden gedroogd, te worden gewassen in heet water met een extra hoeveelheid wasmiddel.

• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, articiken met een rubberen binnenkant en kleding of kussens met een vulling van schuimrubber dienen nicht in de droogtrommel te worden gedroogd.
• Wasverzachters of soortgelijke producten dieren te worden gebruikt zoals aangegeven in de instructies van de fabrikant van het product.
• Verwijder alle voorwerpen van items die een ontstekingsbron könnenঃ zoals aanstekers of lucifers.
  WAARSCHUWING: Stop een wasdroger nooit voor het einde van een droogcylclus, tenzij alle voorwerpen snel uit de trommel verwijderd en uitgehangen worden, zodate de hitte snel verdwijnt.
• Schakel het apparaat uit en trek de stekker uit het stopcontact voordat u onderhoudshandelingen verricht.

2. VEILIGHEIDSVOORSCHRIFTEN

2.1 Installatie

Waarschuwing: Brandgevaar /

Ontvlambare materialen.

• Verwijder alle verpakkingsmaterialen.
• Installer en gebruik geen beschadigd apparatus.
• Volg de installment-instructies die zich meegeleverd met het apparaat.
• Installee het apparaat Niet in een omgeving zonder luchtuitwisseling Het apparaat bevat ontv Lambaar gas, propaan (R290), een gas met een hoge ecologische compatibilititeit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, Niet beschadigt.
• Pas alltijd op bij verplaatsing van het apparaat, want het is zwaar. Gebruik

altijd veiligheidshandschoenen en gesloten schoeisel.

• Installer of gebruik het apparaat nicht op een plek waar de temperatuur onder 5^ of boven 35^ kan komen.
  Zorg ervoor dat de vloer van deplaats waar u het apparaat installeert, vlak, stabel, hittebestendig en schoon is.
  Zorg dat er lucht:tussen het apparaat en de vloer kan circuleren.
• Houd het apparaat tijdens het verplaatsen algid verticaal.
• De hinterkant van het apparaat moet一起去en een muur worden geplaatst.
• Als het apparaat op zijn permanententeplaats worden geplaatsst, moet u nagaan of het waterpas staat. Is dit nicht het geval, stel de stelpootjes hier dan op af.

2.2 Elektrische aansluiting

WAARSCHUWING! Gevaar voor brande elektrische schokker

• Steek de stekker pas in het stopcontact als de installmentie is voltooid. Zorg ervoor dat het netsnoor na installmentie bereikbaar is.
• Dit apparaat moet worden aangesloten op een geaard stopcontact.
  Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met elektrische vermogen van de netstroom.
• Gebruik.altijdeenjuistgeinstalleerd schokbestendigstopcontact.
• Gebruik geen adapters met meerdere stekkers en verlangkabels.
• Trek nicht aan het netsnoer om het apparaat los te koppelen. Trek.altijd aan de stekker.
• Raak de stroomkabel of stekker nicht aan met natte handen.

2.3 Gebruik

WAARSCHUWING!

Gevaar voor letsel,
elektrische schokken, brand,
brandwonden en schade
aan het apparaat.

Waarschuwing: Brandgevaar /

Ontvlambare materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, nicht beschadigt.

• Dit apparaat is uitsluitend bestemd voor huishoudelijk gebruik.
• Droog geen beschadigde (geschurde, gerafelde) kleding met vulling of voering.
• Indien wasgoed is gewassen met een vlekkenverwijderaar, dient er een extra spoelcyclus te worden uitgevoerd voordat u gaat drogen.
• Droog uitsluitend textiel dat in het apparaat mag worden gedroogd. Volg

de instructies op het wasvoorschrift in de kleding.

• Het gecondenseerde/gedistilleerde water mag Niet worden gezrukt voor het bereiden van eten en drinken. Het kan gezondheidsproblemen verroorzaken bij mensen en dieren.
• Ga Niet op de opener deur zitten of staan
• Droog geen druipatte kledingstukken in het apparatus.

2.4 Binnerverlichting

WAARSCHUWING! Gevaar voor letsel.

Zichtbare ledstraling, nicht rechtsstreeks in de straal kijken.
- De ledlamp is bedoeld voor de trommelverlichting. Deze lamp kan nicht worden hergebruikt voor andere verlichtingsdoeleinden.
- Neem contact op met het service-centrum om de binnenverlichting te verrangen.

2.5 Onderhoud en reiniging

WAARSCHUWING!

Gevaar voor letsel of schade aan het apparaat.

Waarschuwing: Brandgevaar /

Ontvlambare materialen. Het apparaat bevat ontvlambaar gas, propaan (R290), een gas met een hoge ecologische compatibiliteit. Houd vuur en ontstekingsbronnen uit de buurt van het apparaat. Zorg ervoor dat u het koelcircuit dat propaan bevat, nicht beschadigt.

• Gebruik geen waterstralen en stoom om het apparaat te reinigen.
  Maak het apparaat schoon met een vochtige zachte doek. Gebruik alleen neutrale schoonmaakmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
  Wees voorzichtig bij het reinigen van het apparaat om schade aan het koelsysteme te voorkomen.

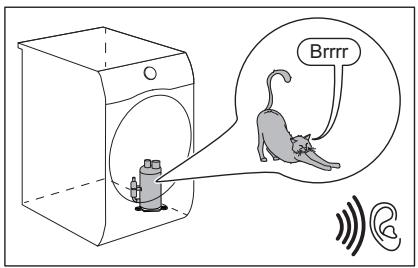

2.6 Compressor

WAARSCHUWING!

Risico op schade aan het apparaat.

• De compressor en het systeme in de droogautomaat is gezuld met een special middel dat vrij is van fluorchloor-koolwaterstoffen. Dit systeme要去ed gesloten blijven. Schade aan het systeme kan lekkage tot gevolg hebben.

2.7 Service

• Neem contact op met de erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

2.8 Verwijdering

WAARSCHUWING!

Gevaar voor letsel of verstikking.

Waarschuwing: Brandgevaar /

Risico op materiaèle schade en schade aan het apparaat.

Haal de stekker uit het stopcontact en koppel het apparaat los van de watertoevoer.
- Snijd het netsnoer vlak bij het apparaat af en gooi het weg.
- Het apparaat bevat brandhaar gas (R290). Neem contact op met uwplaatselijke overheid voor informatiem.b.t. de correcte afvalverwerking van het apparaat.
- Verwijder de deurvergrendeling om te voorkomen dat kinderen of huisdieren binnen in de trommel vast komen te zitten.
- Gooi het apparaat weg conform de lokale voorschriften voor de verwijdering van elektrische en elektronische apparatuur (AEEA).

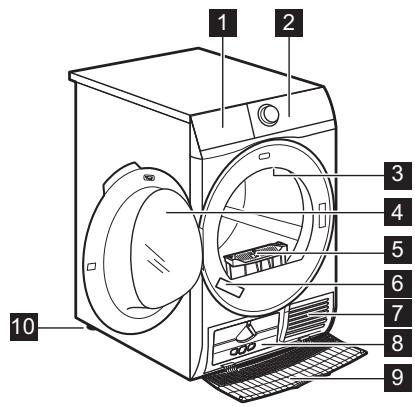

3. BESCHRIJVING VAN HET PRODUCT

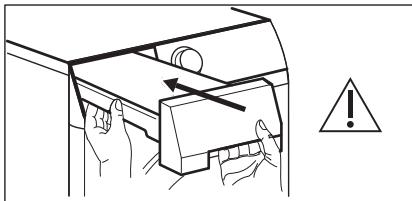

1 Waterreservoir
2 Bedieningspaneel
3 Binnenverlichting
4 Deur van het apparatusat

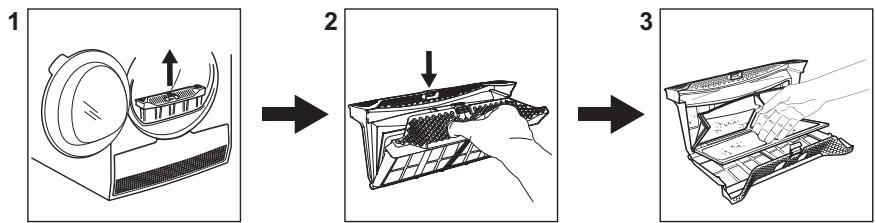

5 Filter
6 Typeplaatje
7 Ventilatiesleuven

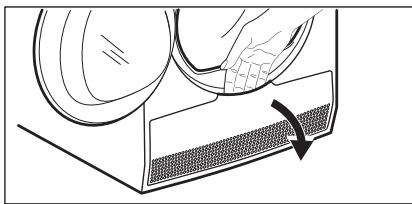

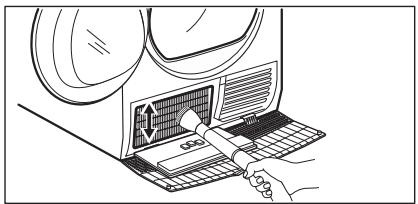

8 Deksel warmtewisselaar

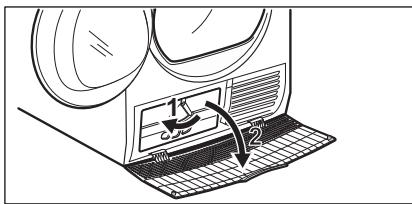

9 Filterafdekking van de warmtewisselaar
10 Verstelbare pootjes

Om de was makkelijker te laden en voor eenvoudigere installmentie is de deur omkeerbaar. (zie de afzonderlijke folder).

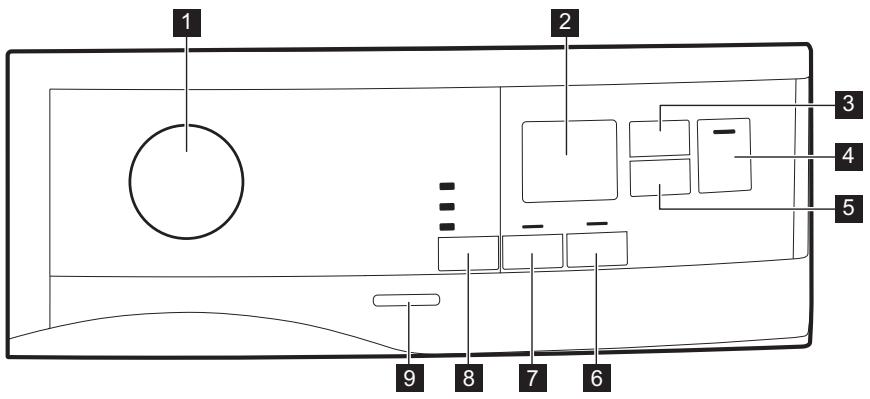

4. BEDIENINGSPANEEL

1 Programmaknop en RESET-schakelaar
2 Scherm
3 Droogtijd tiptoets
4 Start/Pauze tiptoets
5 Startuitstel tiptoets
6 Anti-kreuk+ tiptoets
7 Reverse Plus tiptoets
8 Droogtegraad tiptoets
9 Aan-/Uit-toets

Druk op de tiptoetsen met uw vinger aan in het gebied met het symbool of de naam van de optie. Draag geen handschoenen bij het aanraken van het bedieningspaneel. Zorg dat het bedieningspaneel alsijd schoon en droog is.

4.1 Scherm

Symbool op het display	Symboolbeschrijvingen
➀	tijd droogoptie op
➁	uitgestelde start optie aan
➃→	indicatielampje: controllerer warmtewisselaar
➂	indicatielampje: reinig filter
➁	indicatielampje: leeg het waterreservoir
□	kinderslot aan
─ ─ ─	foute keuze of de knop staat op positie ● "Re-set"
2 : 0 0	programmaduur
: 10.2:00	duur droogtijd
ɪh-2ɔːn	duur van startuitstel

5.PROGRAMMATABEL

Programma	Lading 1)	Eigenschappen / textielsoort2)
3) Katoen Eco	8 kg	Cyclus die gebrukt要去 worden om katoen maar voor de linnen-kast te make, met maximale energiebesparing.
Katoen	8 kg	Cyclus gedefiniereeerd voor het sa-men drogen van katoenen items van verschillende grotte/weef-techniek.
Synthetica	3,5 kg	Synthetische en gemengde weefsels
Fijne was	4 kg	Fijne weefsels zoals viscose, rayon, acryl en Mengingen waar-van.
Beddengoed	3kg	Bedlinnen zoals lakens voor eeneenpersoonsbed en voor eentweepersoonsbed, kussens, overtrekken.
Dekbed	3 kg	Enkele of dubbele dekbedden en kussens (met veren, onder of synthetische vullingen).
Opfrissen	1kg	Om textiel gris te make, die lang in de kast gelegen haben.
Zijde	1 kg	Zijde geschikt voor toepassen in de droogtrommel
Wol	1 kg	Wollen stoffen. Voorzichtig drogen van was-bare wol Verwijder kleding onmiddelijk als hetprogramma staat is.
Sportswear	2 kg	Sportkleding, dunne en lichte weefsels, microvezel, polyester
Denim	4 kg	Vrijetijdskleding zoals een spij- kerbroek, sweaters van dikte met verzillende materiaal (bijvoor- beeld bij de nek, aan de mou- wen en zomen).
Mix	3kg	Katoenen en synthetische weef- sels. Programma voor lage tem- peraturesn. Zacht programma met warme lucht.

1) Het maximale gewicht verwijst maar droge kledingstukken.
2) Zie voor de betekenis van stofabels het hoofdstuk HINTS EN TIPS: Wasgoed voorbereiden.
3) Het Katoen Kastdroog ECO programme is het "standaard katoen-programma" volgens Commissieverordening EU Nr. 392/2012. Het is geschikt voor het drogen van normaal nat katoenen wasgod en het is het meest efficiente programa in termen van energieverbruik voor het drogen van vochtig katoenen wasgod.

6. OPTIES

6.1 Droogtegraad

Deze functie helpt bij het verhogen van de droogtegraad van het wasgoed. Er zijn 3 opties:

Extra Droog
Kastdroog
Strijkdroog

6.2 Reverse Plus

Verhoogt de regelmaat van het wisselend draaien van de trommel om te verminderen dat items in elkaar draaien en verstrikt raken. Om het gelijkmatig drogen te verbeteren en kreuken te helpen verminderen. Aanbevolen voor grote of Lange items (bijv. lakens, broeken, lange jurken)

6.3 Anti-kreuk+

Verlengt de anti-kreukfase met 60 minutes na afloop van de droogcyclus.

Deze functie vermindert kreukels. Tijdens de anti-kreukfase mag het wasgoed worden uitgenomen.

6.4 Droogtijd

U kurz de duur van het programma instellen tussen 10 minuten en 2 uur. De benodigde tjidsduur heeft betrekking op de hoeveelheid wasgoed in het apparaat.

Wij adviseren de duur bij Kleinere hoeveelheden wasgoed of bij slechts eén kledingstuk kort te houden.

6.5 Droogtijd op Wol -programma

Optie geschikt voor Wol -programma om de uiteindelijke droogtegraad aan te passen.

6.6 Optietabel

Programma's1)	Droogtegraad			Reverse Plus	Anti-kreuk +	Droogtijd
Katoen Eco		■			■
Katoen	■	■	■	■	■	■
Synthetica	■	■	■	■	■	■
Fijne was		■			■
Beddengoed		■			■
Dekbed		■
Opfrissen					■
Zijde		■			■
Wol		■				■ 2)
Sportswear		■			■
Denim	■	■		■	■
Mix		■			■	■

1) U kuntSAMen met hetprogramma ook een ofmeer opties instellen.Druk op de bijbehorende tiptoets om ze in of uit te schaken.
2) Zie hoofdstuk OPTIES: Tijddrogen op wolprogramma

7. INSTELLINGEN

A. Droogtijd tiptoets
B. Start/Pauze tiptoets
C. Startuitstel tiptoets
D. Anti-kreuk+ tiptoets
E. Reverse Plus tiptoets
F. Droogtegraad tiptoets

7.1 Kinderslotfunctie

Deze optie voorkomt dat kinderen met het apparaat spelen verwijl een

programma in werkung is. De tiptoetsen zich vergrendeld.

Alleen de aan/uit-toets is ontrendeld.

De kinderslotoptie inschakelen:

1. Druk op de aan-/uiittoets om het apparaat te activeren.
2. Houd tiptoets (D) een paur seconden ingedrukt.

Het indicatielampje kinderslot gaat branden:

U kunt het kinderslot tijdens een programma uitschakelen. Houddezelfde tiptoetsen ingedrukt totdat het lampje voor het kinderslot uitgaat. De kinderslotfunctie is tot 8 sec. na het apparaat te hebben ingeschakeld nicht beschikbaar.

7.2 Aanpassing van het resterende vocht in het wasgoed

I ledere keer dat u de modus Aanpassing van het resterende vocht in het wasgoed' ingaat, zal het resterende vocht niveau wijzigien in de volgende waarde (bijv. eerder ingestelde - 2 - zal wijzigien in -1-).

Wijzigen van standaardiveau van resterend vocht:

1. Druk op de aan-/uiittoets om het apparaat te activeren.
2. Gebruik de programmakeuzeknop om een programa te kiezen.
3. Wacht ongeveer 8 seconden.
4. Houd (F) en (E) tegelijkkertijd ingedrukt.

Eén van deze lampjes gaat branden:

• • de maximal droogtegraad
• • droger wasgoed

• -乙 - het standard droge wasgoed

• Blij waar op de toetsen (F) en (E) drukken totdat het indicatielampje van het correcte niveau aangaat.

Als het display terugkeert maar de normale modus (deijd van het gekozen programme uit stap 2. wordt weergegeven) terwijl hetiveau van het resterende vocht worden ingesteld, blijft u nogmaals (F) en (E) indrukken om in de modus 'Aanpassing van resterende vochtgraad van het wasgoed' (eerder ingestelde niveau van resterend vocht worden gewijzigd in de volgende waarde).

1. Na 5 sec. schakelt het display terug waar de normale modus.

7.3 Indicatielampj waterreservoir

Het indicatielampje van het waterreservoir is standard aan. Het gaat aan wanner het programma is voltooid of wanner het nodig is om het waterreservoir te legen.

i Als er een afvoerset is geinstalleerd, wordt het water automatisch uit het waterreservoir afgevoerd. Als dat het geval is, raden we u aan het indicatielampje van het waterreservoir uit te schakelen.

Indicatielampje van waterreservoir uitschakelen:

1. Druk op de aan-/uittoets om het apparaat te activeren.
2. Wacht ongeveer 8 seconden.

3. Houd tiptoetsen (E) en (D) tegelijkkertijd ingedrukt.
   Op het display verschijnt een van deze 2 configuraties:

4. Op het display verschijnt "Uit". Na 5 sec. schakelt het display terug maar de normale modus.

5. Op het display verschijnt "Aan". Na 5 sec. schakelt het display terug maar de normale modus.

7.4 Zoemer aan/uit

Voor het deactiveren of activeren van de geluidssignalen drukt u twee seconden

lang op de toetsen (A) en (C) gelijktijdig ingedrukt.

8. VOORDAT U HET APPARAAT VOOR DE EERSTE KEER GEBRUIKT

i De achefterste trommelvergrendelingen worden automatisch verwijderd als de droogautomaat voor de eerste keer geactiveerd wordt. U hoor möglichk wat lawaai.
i Het worden ten zeerste aanbevolen om elk programme voor de eerste keer te starten zonder de lading gedurende een paar seconden om er zeker van teijken dat dechterste trommelvergrendelingen op de juiste manier+zijn verwijderd.

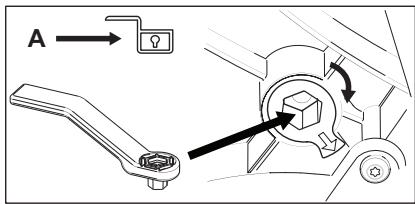

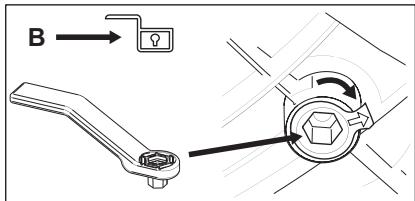

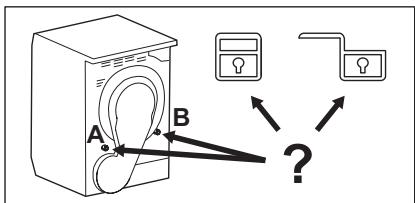

Om de achefterste trommelvergrendelingen te ontgrendelen:

1. Schakel het apparaat in.
2. Stel een programa in.
3. Druk op de toets Start/Pauze. De trommel begint te draaien. De anschterste trommelvergrendelingen zijn automatisch gedeactiveerd.

i Als de trommel nog steeds Niet draait, maakt u de awhile trommelvergrendelingen handmatig los (gebruik hiervoord meegeleverde sleutel).

Voordat u het apparaat gebruikt om items te drogen:

Maak de trommel van de droogautomaat schoon met een vochtige doeK.
Start een programma van 1 eer met nat wasgoed.

Aan het begin van de droogcylus (eerste 3 - 5 min.) kan het geluidsniveau iets hoger liggen. Dit komt door het opstarten van de compressor. Dit is een normalaar verschijnsel in appararaten die door een compressor worden aangedreven, zoals koelkasten en diepvriezers.

8.1 Ongewone geur

Het apparaat is goed verpakt.

Na het uitpakken van het productkest u een ongewone geur waarnemen. Dit is normalaal voor gloednieuwe producten.

Het apparaat is opgebouwd uit verzschillende soorten material die samen een ongewone geur kunnenergenereren.

In de loop van het gebruik verdwijnt na enkele droogcycli geleidelijk de ongebruikelijke geur.

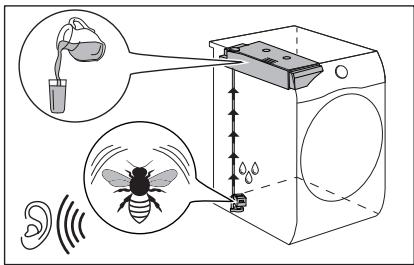

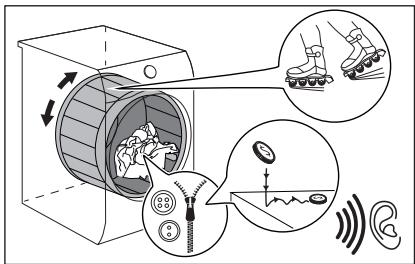

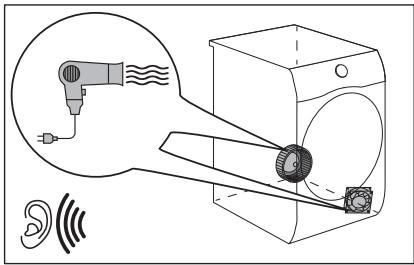

8.2 Geluiden

Tijdens de droogcyclus\ kunnen op verschillende\ tijdstippen verschillende\ geluiden worden gehoord.\ Het zijn volkommen normale\ bedrijfsgeluiden.

Werkende compressor.

Draaitrommel.

Werkende ventilators.

Werkende pomp en het overbrengen van condens maar de tank.

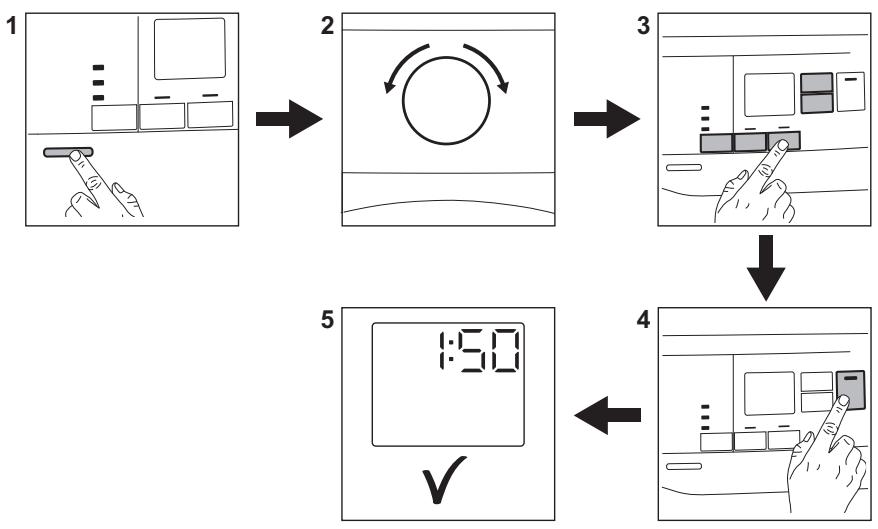

9.1 Een programma startenzonder een uitgestelde start

1. Bereid het wasgoed voor enplaats de kledingstukken in het apparaat.

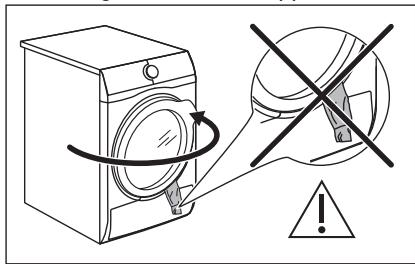

LET OP!

Zorg bij het sluiten van de deur dat het wasgoed NietCUSSENDeur van het apparaat en derubber pakking terecht komt.

1. Druk op de aan-/uitknop om het apparaat te activeren.
2. Stel het correcte programme en de gewenste opties voor dit type wasgoed in.

Op het display worden de programmaduur weergegeven.

i De werkelijkde droogtijd hangt af van het type van de lading (hoeveelheid en samenstelling), de kamertemperatuur en de vochtigheid van uw wasgoed na het centrifugeren.

1. Druk op de Start/Pauze-tiptoets. Het programme worden gestart.

9.2 Startuitstel van een programme

1. Stel het correcte programme en de gewenste opties voor dit type wasgoed in.
2. Blij op de startuitsteltoets drukken totdat de tijd die u wilt instellen, op het display worden weergegeven.

U=kunt de start van eenprogramma uitstellen van mimimaaal 1(uur totmaximaal 20uur.

1. Druk op de tiptoets Start/Pauze. Het aftellen van de uitgestelde start wordt op het display weergegeven. Als het aftelproces voltooid is, worden het programma gestart.

9.3 Een programa wijzigen

1. Druk op de aan/uit-toets om het apparaat UIT te schakelen.
2. Druk op de aan-/uiittoets om het apparaat te activeren.
3. Stel het programme in.

Anders:

1. Draai de keuzeknop waar de positie "Reset".
2. Wacht verwolgens 1 seconde Op het display verschijnt - - -
3. Stel het programme in.

9.4 Aan het einde van het programme

Als het programme is voltooid:

is met tussenpozen een geluidssignaal te horen.
Op het display versusijnt ：
- De indicatielampjes Filter en Reservoir.gaan aan.

• Het Start/Pauze-indicatielampje brandt.

Het apparaatzetgedurende circa 30 minutes oflanger de werking voort met deantikreukfase als de optie Anti-kreuk+ werd ingesteld (zie hoofdstuk Optie - Anti-kreuk+).

De antikreukfase vermindert kreuken.

U kunt het wasgoed uit de machine halen voordat deze fase is voltooid. Wij adviseren u voor de Beste resultaten het wasgoed pas te verwijderen als de fase bijna of volledig is voltooid.

Na afloop van de antikreukfase:

Op het display verschijnt nog altijd : 0
- De indicatielampjes Filter en Reservoir gaan aan.
- Start/Pauze-indicatielampjeGaatuit.

1. Druk op de aan/uit-knop om het apparaat te deactiveren.

2. Open de deur van het apparaat.

3. Haal het wasgoed UIT de trommel.

4. Sluit de deur van het apparaat.

Mogelijk zoortaken van onbevredigende droogresultaten:

• Ontoereikende standaardinstellenen voor droogniveau. Zie hoofdstuk Aanpassing van standard droogniveau
• De kamertemperatuur is te laag of te hoog. De optimale kamertemperatuur ligtussen 18^ - 25^

i Na afloop van een programma dient u altijd het filter schoon te makeen het waterreservoir te legen.

9.5 Stand-byfunctie

Om het energieverbruik te verminderen, schakelt byeze functie het apparaat automatisch UIT:

• Als na 5 Minutes geen programma start.
• 5 Minutes na afloop van het wasprogramma.

i De tijd worden verkort maar 30 seconden als de keuzeknop staat op positie "Reset".

10. AANWIJZINGEN EN TIPS

10.1 Wasgoed voorbereiden

Heel vaak worden de kleren na het wassen gekneed en hangen ze vast in elkaar. Het drogen van gekneed en in elkaar hangende kleding is inefficient.

Om te zorgen voor een goede luchtstroom en gegmatig drogen is het raadzaam om de kleding een voor een te schudden en in de wasdroger te laden.

Om een goed droogproces te garanderen:

Sluit de ritsen.
- Sluit de drukknoopjes van dekbedovertrekken.
- Droog geen losse bandjes of lanten (bijvoorbeeld de koorden van een schort). Maak ze aan elkaar vast voordat u het programme start.
Maak alle zakken leeg.
- Draai de kledingstukken met een katoenen voering binnenstebuien.

Het katoen moet aan de buitenkant zitten.

Stel.altijd hetprogramma in dat geschikt is voor het soort wasgod.
- Doe lichte en donkere kleuren nicht samen.
- Gebruik een geschikt programme voor katoen, jersey en gebreide kleding om krimp te verminderen.
- Overschrijd de maximale lading Niet die in het programmahoofdstuk worden aangegeven of wordt getoond op het scherm.
- Droog alleen wasgoed dat geschikt is voor machinedrogen. Zie de wasvoorschriften op de kledingstukken.
- Droog große enkleine items nicht samen. Kleine items können in de grande verstrikt raken en ongedroogd blijven.
Schud de grote kleren en stoffen voordat u ze in de droger plaatst. Dat is om vochtigeplaatsen in de stof na de droogcyclus te vermijden.

Wasvoorschrift	Omschrijving
	Wasgoed is geschikt voor machinedrogen.
	Wasgoed is geschikt voor machinedrogen op hogere temperatu-ren.
	Wasgoed is allen geschikt voor machinedrogen op lage tempera-turen.
	Wasgoed is nicht geschikt voor machinedrogen.

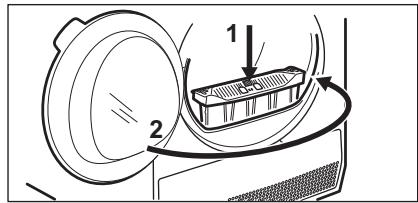

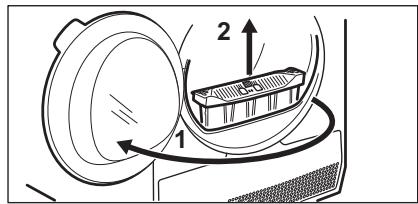

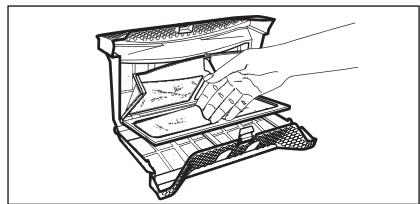

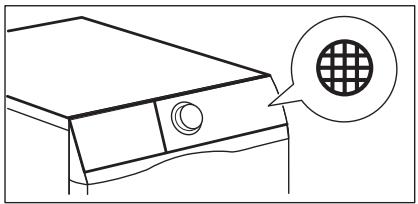

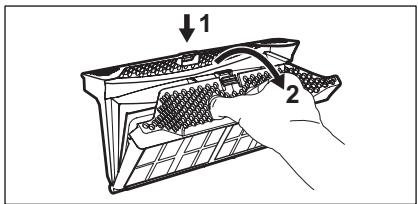

11. ONDERHOUD EN REINIGING

Vermijd het gebruik van water om de filter te reinigen. Gooi in plaats waarvan pluisjes in de vuilnisbak (vermijd verspreiding van plastic verzels in water bij omgevingstemperatuur).

Om de bestedroogprestaties te bereiken,reinigt u de filter regelmatig.Verstote filters leiden totlangere cyclien een hogergenergieverbruik.

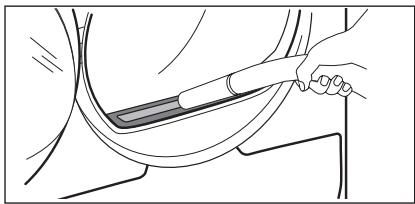

Reinig de filter met uw handen en indien nodig met een stofzuiger.

1.

2.

3.

4.

5.1)

6.

1) Verwijder de pluizen indien nodiguit de filterhouser en pakking. U kunt hiervoore n stofzuiger gebruiken.

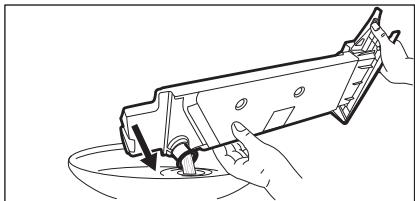

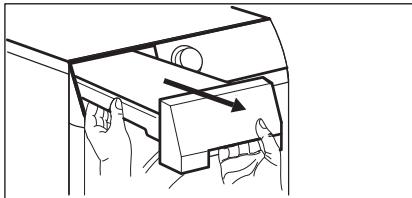

11.2 Leeg het waterreservoir

1.
3.

2.

4.

U kunt het water uit het waterreservoir gebruiken als alternatif voor gedistilleerd water (bijv. voor een stoomstrijkijzer). Verwijder voordat u het water gebruikt, eerst eventuele vuilrestjes met een filter.

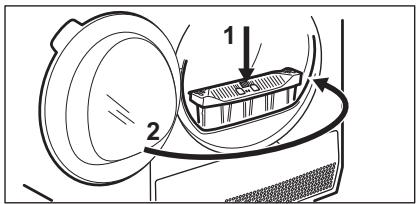

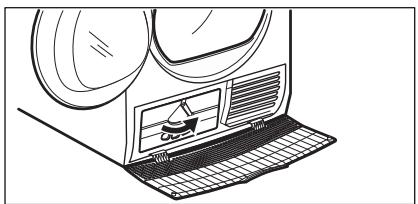

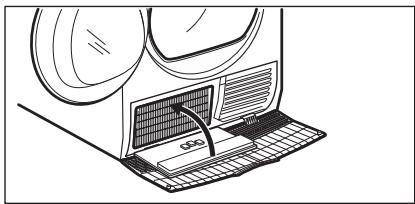

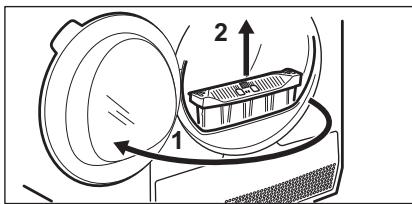

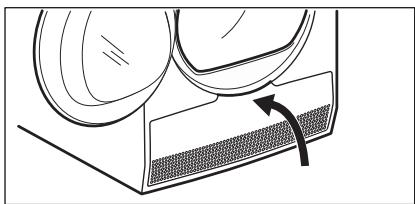

11.3 Reinig de warmtewisselaar

1.

3.

2.

4.

5.
7.

9.

6.
8.

LET OP!

Raak het metalen oppervlak
niet met blote handen aan.

Gevaar voor letsel. Draag beschermende
handschoenen. Voorzichtig schoonmaken zodatechadigen van het metalen oppervlak wordenvermeden.

11.4 De

luchtvochtigheidssensor reinigen

LET OP!

Risico op beschadiging van de luchtvochtigheidssensor. Gebruik geen schuirmiddelen of staalwol om de sensor schoon te make.

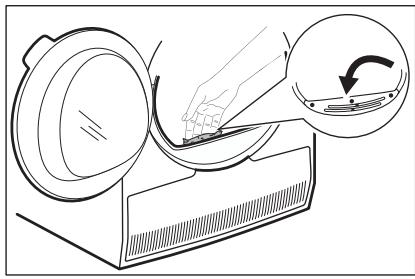

Om de.best droogresultaten te garanderen, is het apparaat uitgerust

meteenmetalen

luchtvochtigheidssensor. Het is geplaatst aan de binnenzijde van het deurgebied.

Na verloop vanijd kan het oppervlak van de sensor vuil worden, waardoor de droogprestaties verslechteren.

We raden aan om de sensor minstens 3 of 4 keer te reinigen of als u een daling van de droogprestaties waarneemt.

Om die schoon te makek Aunt u de hardere kant van een vaatwasspons en een beetje azijn of afwasmiddel gebruiken.

De sensor reinigen:

1. Open de vuldeur.
2. Reinig de oppervlakken van de vochtigheidssensor en veeg het metalen oppervlak meerere keren af.

11.5 De trommel reinigen

WAARSCHUWING! Ontkoppel het appar voordat u het reinigt.

Gebruik een gewone zeepreiniger om de binnenzijde van de trommel en de trommelhoulders te reinigen. Droog het gereinigde oppervlak met een zachte doek.

LET OP!
Gebruik geen
schuurmiddelen of staalwol
om de trommel schoon te
maken.

11.6 Het bedieningspaneel en de behuizing reinigen

Gebruik een standard zeepsop om het bedieningspaneel en de behuizing te reinigen.

Gebruik een vochtige doek om te reinigen. Droog het gereinigde oppervlak met een zachte doek.

LET OP!
Gebruik geen schoonmaakmiddelen voor meubels of schoonmaakmiddelen die roest hunnen veroorzaken.

11.7 De luchtcirculatiesleuven reinigen

Gebruik een stofzuiger om de pleasjesuit de luchtcirculatiesleuven te verwijderen.

12. PROBLEMEOPOLOSSING

Probleem	Mogelijk oplossing
U kunt het apparaat Niet activeren.	Controler of de netstekker is aangeslo- ten op het stopcontact.
	Controler de zekering in de zekeringen- kast (huisinstallatie).
De trommel draait Niet rond.	Maak de vergrendelingen van dechter- ste trommel handmatig los (zie hoofdstuk Voor het eerste gezruik).
Het programme start Niet.	Druk op Start/Pauze.
	Controler of de deur van het apparaat gesloten is.
De deur van het apparaat.gaat Niet zicht.	Zorg dat de filter op de juiste wijze is ge- installeerd.
	Zorg dat het wasgoed NietCUSSEN de deur van het apparaat en de rubber pakking terecht kommt.
Het apparaat stochtijdens de werkking.	Controler of het waterreservoir leeg is. Druk op Start/Pauze om het programma sheer te starten.
	Lading is teklein. Vergroot de lading of gebruikprogramma Droogtijd.
De cyclustijd is te lang of het droogresul-taat onvoldoende.1)	Verzeker u ervan dat het gewicht van het wasgoed geschikt is voor de duur van het programma.
	Zorg dat de filter schoon is.
	Het wasgoed is te nat. Centrifugeer het wasgoed nogmaals in de wasautomaat.
	Zorg ervoor dat de kamertemperatuur ho-ger is dan +5°C en lager dan +35°C. Op-timale kamertemperatuur is 18°C tot 25°C.
	Stel het programme Droegtijd of Extra Droog in.2)
Op het display verschijnt - - - .	Als u een newly programme wilt instellen, moet u eerst het apparaat uit- en inscha-kelen.
	Zorg dat de opties geschikt zijn voor het programma.
Op het display verschijnt een foutcode (bijv. E51).	De machine uit- en weezer aanzetten. Start een newly programme. Als het probleem opnieuw optreedt, neemt u contact op met onder klantenservice.

1) Na maximaal 5 uur stopt het programme automatisch.
2) Bij het drogen van große items (bijv. bedlakens) konnen sommige delen vochtig blijven.

12.1 Als de droogresultaten nicht\ aar tevredenheid�<|im_start|>

• Het ingestelde programma was onjuist.
• De filter is verstopt.
• De warmtewisselaar is verstopt.
• Er zat te veel wasgoed in het apparaat.

• De trommel is vuil.

• Onjuiste instelling van de geleidhaarheidssensor (zie hoofdstuk "Instellenen - Aanpassen van het droogniveau van het wasgoed" voor betere instelling).

• De luchtcirculatiesleuven zijn verstopt.
  Kamertemperatuur is te laag of te hoog (optimale kamertemperatuur 18^ tot 25^)

Hoogetxbreedtexdiepte

850 × 596 × 638 ~mm (maximaal 662 ~mm )

Maximale diepte met de apparaatdeur open	1107 mm
Maximale bredte met de apparaatdeur open	958 mm
Afstelbare hoogte	850 mm (+ 15 mm - afstellen van voeten)
Trommelinhoud	118 l
Maximaal laadvolume	8 kg
Spanning (Voltage)	230 V
Frequentie	50 Hz
Niveau geluidsvermogen	66 dB
Totaal vermogen	800 W
Energie-efficiëntieklasse	A++
Energieverbruik bij het standard katoen-programma en een volle lading. 1)	1,93 kWh
Energieverbruik bij het standard katoen-programma en een deellading. 2)	1,08 kWh
Jaarlijs energieverbruik3)	234,7 kWh
Links-aan modus stroomverbruik 4)	0,50 W
Uit-modus stroomverbruik 4)	0,50 W
Soort gebruik	Huishouden
Toegestane omgevingstemperatuur	+ 5°C tot + 35°C
Het beschemdeksel besteht beschemming tegen vaste stoffen en vochtigheid, behalte opplaatsen waar de laagsspanningsapparatuur geen beschemming te-gen vochtields
Benaming van het gas	R290
Gewicht	0,140 kg

1) In overeenstemming met EN 61121. 8 kg katoen gecentrifugeerd bij 1000 omwentelingen per minuut.
2) In overeenstemming met EN 61121. 4 kg katoen gecentrifugeerd bij 1000 omwentelingen per minuut.
3) Energieverbruik per Jaar in kWh, Gebaseerd op 160 droogcylc van het standaardkatoenprogramma bij volledige en gedeelijke lading, en het verbruik van de lage-stroommodi. Daadwerkelijkere energieverbruik per cyclus hangt af van hoe het apparaat worden bruikt (REGELGEVING (EU) nr. 392/2012).
4) In overeenstemming met EN 61121.

De gevevens in de bovenstaande grafiek zich in overeenstemming met de EU verordening 392/2012 die richtlijn 2009/125/EC implementeert.

13.1 Verbruiksgeevens

Programma	Centrifugeren op / restvocht	Droogtijd1)	Energie-verbruik2)
Katoen Eco 8 kg
Kastdroog	1400 rpm / 50%	145 min.	1,59 kWh
	1000 rpm / 60%	178 min.	1,93 kWh
Katoen 8 kg
Strijkdroog	1400 rpm / 50%	110 min.	1,18 kWh
	1000 rpm / 60%	140 min.	1,45 kWh
Katoen Eco 4 kg
Kastdroog	1400 rpm / 50%	89 min.	0,90 kWh
	1000 rpm / 60%	104 min.	1,08 kWh
Synthetica 3,5 kg
Kastdroog	1200 rpm / 40%	62 min.	0,59 kWh
	800 rpm / 50%	81 min.	0,79 kWh

1) Voor deelladingen is de cyclusduur korter en verbruikt het apparaat minder energia.
2) Een ongeschikte omgevingstemperatuur en/of slecht gecentrifigureerd wasgoed kunnen de cyclusduur verlengen en het energieverbruik verhogen.

14. SNELSTARTGIDS

14.1 Dagelijks gebruik

1. Druk op de aan/uit-toets om het apparaat aan te zetten.
2. Gebruik de programmakeuzeknop om een programa te kiezen.
3. U kunt samen met het programma ook eén ofeer speciale opties

installen. Druk op de bijbehorende tiptoets om ze in of uit te schaken.

1. Om het programme te starten, drukt u op de toets Start/Pauze.
2. Het apparaat start.

14.2 Het filter schoonmake

Aan het einde van elke cyclus verschijnt het filtersymbol op het display en moet u het filter reinigen.

14.3 Programmatabel

Programma	Lading 1)	Eigenschappen / textielsoort2)
3) Katoen Eco	8 kg	Cyclus die gebruikt要去 worden om katoen maar voor de linnen-kast te make, met maximale energiebesparing.
Katoen	8 kg	Cyclus gedefinieerd voor het sa-men drogen van katoenen items van verschillende grotte/weef-techniek.
Synthetica	3,5 kg	Synthetische en gemengde weefsels
Fijne was	4 kg	Fijne weefsels zoals viscose, rayon, acryl en Mengingen waar-van.
Beddengoed	3kg	Bedlinnen zoals lakens voor eeneenpersoonsbed en voor een tweepersoonsbed, kussens, overtrekken.
Dekbed	3 kg	Enkele of dubbele dekbedden en kussens (met veren, onder of synthetische vullingen).
Opfrissen	1kg	Om textiel gris te make die lang in de kast gelegen hebben.
Zijde	1 kg	Zijde geschikt voor toepassen in de droogtrommel
Wol	1 kg	Wollen stoffen. Voorzichtig drogen van was-bare wol Verwijder kleding onmiddelijk als hetprogramma staat is.
Sportswear	2 kg	Sportkleding, dunne en lichte weefsels, microvezel, polyester
Denim	4 kg	Vrijetijdskleding zoals een spi-kerbroek, sweaters van ditte metverschillende materiaal (bijvoor-beeld bij de nek, aan de mou-wen en zomen).
Mix	3kg	Katoenen en synthetische weefsels. Programma voor lage temperatures. Zacht programma met warme lucht. / ∟ ∟ ∟

1) Het maximale gewicht verzwijst maar droge kledingstukken.
2) Zie voor de betekenis van stofabels het hoofdstuk HINTS EN TIPS: Wasgoed voorbereiden.
3) Het Katoen Kastdroog ECO programme is het "standaard katoen-programma" volgens Commissieverordening EU Nr. 392/2012. Het is geschikt voor het drogen van normaal nat katoenen wasgoed en het is het meest efficiente programme in termen van energieverbruik voor het drogen van vochtig katoenen wasgoed.

15.PRODUCTINFORMATIEBLAD CONFORM E.U.-VERORDENING 1369/2017

Productinformatieblad
Handelsmerk	Electrolux
Model	EW7H484P PNC916099074
Nominate capaciteit in kg	8
Droogtrommel met luchtafvoer of condensatie	Condensor
Energie-efficiëntieklasse	A++
Energieverbruik in kWh perJAar, gebaseerd op 160 droog-cycli met het standard katoenprogramma bij volledige en gedeeltelijke lading, en het verbruik in de energiebespa-rende standen. Het werkelijkke verbruik hangt af van de wij-ze waarop het apparaat worden gezuikt.	234,7
Automatische ofiet-automatische droogtrommel	Automatisch
Het energieverbruik van het standard katoenprogramma bij volledige lading in kWh	1,93
Het energieverbruik van het standard katoenprogramma bij geedeeltelijke lading in kWh	1,08
Energieverbruik in de uitstand in W	0,50
Energieverbruik in de sluimerstand in W	0,50
De duur van de sluimerstand in minuten	10
Het "standaat katoenprogramma", gezrukt bij volledige en gedeelijke lading, het standard droogprogramma is waarop de op het etiket en de productkaart vermelde informatie betrekking heeft, dat dit programma geschikt is voor het drogen van normala vochichtig katoenen wasgoed en dat dit voor katoen het efficiëntste programma is in termen van energieverbruik
De gewogen programmaduur van het "standaat katoen-programma bij volledige en gedeelijke lading" in minuten	136
De programmaduur van het "standaat katoenprogramma bij volledige lading" in minutes	178
De programmaduur van het "standaat katoenprogramma bij gedeelijke lading" in minutes	104
Condensatie-efficiëntieklasse op een schaal van G (mistrofficient) tot A (meest efficiënt)	B
Gemiddelde condensatie-efficiëntie van het standard ka- toenprogramma bij volledige lading aangegeven als per- centage	81
Gemiddelde condensatie-efficiëntie van het standard ka- toenprogramma bij gedeelijke lading aangegeven als percentage	81
Gewogen condensatie-efficiëntie van het "standaat ka- toenprogramma bij volledige en gedeelijke lading"	81
Geluidsvermögensniveau in dB	66
Ingebouwde apparatuur J/N	Nee

De gevevens in de bovenstaande grafiek zijn in overeenstemming met de EU verordening 392/2012 die richtlijn 2009/125/EC implementeert.

16. MILIEUBESCHERMING

Recycler de materialen met het symbol Gooi de verpakking in een geschichte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycler op een correcte manier het afval van elektrische en elektronische apparaten. Gooi

apparaten gemarkeerd met het symbol Niet weg met het huishoudelijk afval. Breng het productaar het milieustation bij u in de buurt of neem contact op met de gemeente.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 30
2. CONSIGNES DE SECURITE 33
   3.DESCRIPTION DE L'APPAREIL 35
   4.BANDEAU DE COMMANDE 36
3. TABLEAU DES PROGRAMMES 37
   6 OPTIONS 38
4. RÉGLAGES 39
5. AVANT LA PREMIÈRE UTILISATION 41
6. UTILISATION QUOTIDIENNE 42
7. CONSEILS 44
8. ENTRETIEN ET NETTOYAGE 45
9. DEPANNAGE 48
   13.DONNEES TECHNIQUES 50
10. GUIDE DE DÉMARRAGE RAPIDE 52
11. FICHE D'INFORMATION PRODUIT EN RÉFERENCE AU REGLEMENT 1369/2017 DE L'UE. 54

NOUS PENSES À VOUS
