TM 4 X EUT - TM 4 X EUT - Plaque de cuisson VALBERG - Notice d'utilisation et mode d'emploi gratuit

Marque	VALBERG
Modèle	TM 4 X EUT
Type de produit	Table de cuisson mixte gaz/électrique
Nombre de brûleurs gaz	3 (rapide, semi-rapide, auxiliaire)
Nombre de plaques électriques	1 (normale, diamètre 14,5 cm)
Puissance totale gaz (G20)	5,35 kW
Puissance totale gaz (G30/G31)	5,2 kW
Puissance plaque électrique	1000 W
Alimentation électrique	220-240 V ~ 50 Hz
Poids net	7,8 kg
Catégorie gaz	II 2E+3+ et II2H3+
Pays de destination	France et Espagne
Dispositif de sécurité flamme	Oui, sur tous les brûleurs
Allumage électrique	Oui, intégré
Voyant de fonctionnement plaque électrique	Oui, rouge
Type de raccordement gaz	Tuyau flexible avec embout mécanique (TFEM)
Nettoyage	Eau savonneuse tiède, chiffon doux
Classe d'efficacité énergétique des brûleurs	55,4 % (EE)
Consommation d'énergie du foyer électrique	156 Wh/kg

FOIRE AUX QUESTIONS - TM 4 X EUT - TM 4 X EUT VALBERG

Comment allumer un brûleur gaz ?

Appuyez et tournez la manette correspondante sur la position grande flamme. L'allumage électrique intégré allume le brûleur. Maintenez la manette enfoncée environ 15 secondes après l'allumage avant de la relâcher, pour activer le dispositif de sécurité flamme.

Que faire si un brûleur ne s'allume pas ?

Mettez la manette sur la position arrêt (symboles « l ») et attendez quelques minutes avant de réessayer. Vérifiez que l'alimentation gaz est ouverte et que les injecteurs ne sont pas obstrués. Si le problème persiste, contactez un technicien qualifié.

Quels diamètres de casseroles utiliser pour chaque brûleur ?

Brûleur rapide : 22 à 28 cm. Brûleur semi-rapide : 14 à 22 cm. Brûleur auxiliaire : 10 à 14 cm. Plaque électrique : 14,5 cm. Utilisez uniquement des récipients à fond plat.

Comment nettoyer la table de cuisson ?

Débranchez l'appareil et attendez qu'il refroidisse. Utilisez de l'eau savonneuse tiède et un chiffon doux. N'utilisez jamais de produits abrasifs ou corrosifs. Les brûleurs et grilles peuvent être retirés pour un lavage plus approfondi, puis séchés et remis en place.

L'appareil peut-il être utilisé avec une bouteille de gaz ?

Oui, pour le GPL (butane/propane) à 28-30/37 mbar. Le raccordement doit être effectué par un technicien qualifié, en utilisant un tuyau flexible avec embout mécanique (TFEM) conforme aux normes.

Comment changer les injecteurs pour un autre type de gaz ?

Cette opération doit être réalisée par un technicien qualifié. Débranchez l'appareil, dévissez les injecteurs et remplacez-les par ceux fournis correspondant au nouveau gaz (voir tableau de concordance dans la notice). Collez ensuite l'étiquette de changement de gaz.

Que faire en cas de panne électrique ?

Vérifiez d'abord que le compteur est enclenché et que le fusible de protection est correct. Si tout est normal, contactez le service après-vente de votre revendeur en indiquant la référence de l'appareil (sur la plaque signalétique). L'appareil doit être réparé uniquement par un technicien qualifié.

Comment économiser de l'énergie lors de la cuisson ?

Utilisez des casseroles avec couvercle et adaptez le diamètre à la zone de cuisson. Utilisez des ustensiles de taille adaptée à la quantité d'aliments. Éteignez la plaque ou le brûleur quelques minutes avant la fin de la cuisson pour profiter de la chaleur résiduelle.

Quelles sont les distances de sécurité pour l'installation ?

L'appareil doit être installé par un technicien qualifié. Respectez une distance d'au moins 30 mm entre le dessous de la table et l'étagère, 100 mm des parois latérales, et 60 mm du mur arrière. Le plan de travail doit résister à une température de 120 °C.

Comment recycler l'appareil en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Déposez-le dans un centre de tri sélectif ou rapportez-le à votre revendeur. Le symbole DEEE (poubelle barrée) rappelle cette obligation. Le recyclage contribue à préserver l'environnement.

MODE D'EMPLOI TM 4 X EUT - TM 4 X EUT VALBERG

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

A

Avant d'utiliser l'appareil

4 Consignes de sécurité 10 Conseils destinés à l'installateur 11 Branchement gaz

B

Aperçu de l'appareil

12 Branchement électrique 13 Description de l'appareil 13 Descriptif technique 14 Spécifications techniques 15 Tableau des concordances 16 Installation

C

Utilisation de l'appareil

19 Utilisation des brûleurs de gaz 20 Utilisation des plaques électriques 20 Positions de la manette de plaque électrique

D

Informations pratiques

21 Nettoyage et entretien 22 Que faire en cas de panne ? 22 Conseils pour économiser de l'énergie

Consignes de sécurité

Lisez attentivement l'ensemble des conseils importants de sécurité et des précautions d'emploi avant d'utiliser votre appareil.

SÉCURITÉ FLAMME SUIVANT LA NOUVELLE DIRECTIVE EUROPÉENNE :

Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de MAINTENIR LA MANETTE de commande enfoncée pendant 15 secondes environ avant de la relâcher.

• Les conditions de branchement sont indiquées sur la plaque signalétique.
• Cette table de cuisson doit être installée par un technicien qualifié, conformément aux normes en

vigueur. Elle doit uniquement être utilisée dans un endroit correctement aéré. Lisez attentivement la présente notice avant la première installation et utilisation.

IMPORTANT !

L'installation doit être effectuée conformément aux instructions indiquées dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

• Cet appareil doit être raccordé à la terre. En cas de branchement incorrect, la garantie ne sera pas validée et le fabricant déclinera toute responsabilité des conséquences.
• Ne vérifiez jamais l'étanchéité du tuyau d'arrivée de gaz à l'aide d'une flamme.
• Retirez toutes traces d'emballage avant d'utiliser la table de cuisson. Les emballages devront être éliminés selon le tri sélectif.
• Cet appareil n'est pas relié à un système d'évacuation des produits de la combustion. Veillez à assurer une bonne aération et ventilation de la pièce dans laquelle l'appareil se trouve, par l'ouverture d'une fenêtre, d'une porte et/ou l'utilisation d'une hotte électrique ajustée. Il convient d'assurer un débit de ventilation minimum de 20 m³/h.
• L'utilisation d'un appareil de cuisson au gaz provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (par exemple, en ouvrant une fenêtre ou en augmentant la puissance de la ventilation mécanique, le cas échéant). Les trous d'aération de l'appareil ne doivent pas être couverts.

MISE EN GARDE !

Pendant et immédiatement après fonctionnement, les parties accessibles de l'appareil deviennent chaudes. Évitez de les toucher. Les enfants doivent être tenus à distance.

• Si, par accident, un des brûleurs s'éteint, mettez l'index de la manette correspondante en position d'arrêt. Attendez au moins une minute avant de rallumer le brûleur.
• Lorsque la table de cuisson n'est pas utilisée, il est recommandé de fermer le robinet d'alimentation de gaz.

MISE EN GARDE !

Risque d'incendie ! Ne rangez rien sur le plan de cuisson.

• Ne rangez jamais près des foyers des récipients contenant du gaz pressurisé, des aérosols, des produits et matières inflammables tels que du papier, du plastique ou du tissu, etc., ni des objets et ustensiles contenant des matières inflammables. Ils pourraient prendre feu.

MISE EN GARDE !

La cuisson sans surveillance avec de l'huile ou de la graisse peut être dangereuse et générer un incendie. N'essayez jamais d'éteindre un feu avec de l'eau. Arrêtez le fonctionnement de l'appareil et couvrez les flammes, par exemple avec une couverture antifeu ou un couvercle.

MISE EN GARDE !

Lors de son utilisation, l'appareil et ses parties accessibles deviennent chauds. Veillez à ne pas toucher les éléments chauffants du plan de cuisson. Les enfants de moins de 8 ans doivent être tenus à distance à moins d'être surveillés en permanence.

• Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'accident.
• Après avoir utilisé la table de cuisson, vérifiez que l'index des manettes est en position d'arrêt.

Pour utiliser un appareil électrique, il est recommandé de respecter certaines règles :

• Ne pas toucher l'appareil avec les mains ou les pieds mouillés ou humides.
• Ne pas utiliser l'appareil les pieds nus.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou toute personne de qualification similaire afin d'éviter tout danger.
• Cet appareil n'est pas prévu pour être utilisé par des enfants.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance, à condition qu'ils soient correctement surveillés et qu'ils aient reçu des instructions concernant

l'utilisation de l'appareil en toute sécurité et qu'ils aient compris les dangers encourus.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de cet appareil peuvent être effectués par des enfants de plus de 8 ans à condition qu'ils soient sous surveillance.
• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparée.
• Cet appareil doit être débranché du réseau électrique avant tout nettoyage et entretien (voir le chapitre « Branchement électrique »).
• N'utilisez pas d'appareil de nettoyage à vapeur pour nettoyer cet appareil.
• Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements

spécifiques prévus pour les traiter.

• Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.

MISE EN GARDE !

Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil ou indiqués comme étant adaptés par le fabricant de l'appareil dans les instructions d'utilisation, ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entraîner des accidents.

ATTENTION ! Utilisez des gants de protection lors du déballage et de l'installation.

• Valeurs testées et calculées conformément à la réglementation EU65-2014/EU66-2014.
• Afin de réduire l'impact global sur l'environnement (par exemple la consommation énergétique) du processus de cuisson, veuillez vous assurer que votre produit est installé conformément au manuel de l'utilisateur, que l'espace (où l'appareil est installé) est suffisamment aéré et que le conduit d'évacuation est le plus droit et le plus court possible.

Pour les produits fonctionnant en mode manuel, nous vous suggérons de mettre le moteur hors tension dans les 10 minutes après avoir terminé de cuisiner. Pour tout entretien : veuillez vous

assurer de démonter les pièces correspondantes conformément au manuel de l'utilisateur.

Pour obtenir des informations concernant le recyclage, la valorisation et l'élimination en fin de vie de votre appareil, veuillez contacter votre municipalité.

Conseils destinés à l'installateur

• L'installation, le branchement, le réglage et la transformation de la table de cuisson pour l'utilisation d'autres gaz doivent être effectués par un technicien qualifié, conformément aux normes en vigueur. Le non-respect de cette règle annule la garantie ; le fabricant ne pourra être tenu responsable des conséquences.
• L'installateur doit se reporter aux normes locales en vigueur en ce qui concerne la ventilation et l'évacuation des produits de combustion.
• L'appareil doit être débranché pour toute intervention.
• L'appareil est conçu pour être installé dans des meubles résistants à la chaleur. Les parois du meuble doivent résister à une température de 75 °C en sus de la température ambiante.
• Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600 mm.
• Évitez d'installer l'appareil à proximité de matériaux inflammables (par exemple, rideaux).

Branchement gaz

Cet appareil doit être installé et branché par un technicien ou une personne qualifiée, conformément aux normes en vigueur.

Assurez-vous que les conditions de distribution de gaz (nature et pression du gaz) et les réglages de l'appareil soient compatibles avec les indications de la table de cuisson (voir étiquettes à l'arrière de la table de cuisson).

Le raccordement au gaz doit être obligatoirement réalisé en utilisant un tuyau flexible avec embout mécanique (TFEM), conforme aux normes NF en vigueur. Les instructions de la notice du tuyau flexible avec embout mécanique (TFEM) doivent être scrupuleusement respectées.

Note pour le branchement GPL (bouteille) :

Dans tous les cas, si le technicien opte pour un branchement avec un embout (non fourni avec cet appareil), celui-ci doit être certifié NF et être utilisé avec un joint d'étanchéité conforme NF (non fourni avec cet appareil). Le tuyau flexible doit également être certifié NF et doit être serré sur la tétine de l'embout au moyen d'un collier, afin d'assurer une étanchéité parfaite.

Le raccordement au gaz naturel doit être obligatoirement réalisé à l'aide d'un tuyau flexible avec embout mécanique (TFEM).

Une fois le raccordement effectué, il faut en vérifier l'étanchéité (ne jamais utiliser de flamme). Pour ce faire, appliquez sur le tuyau un liquide moussant, aucune bulle ne doit apparaître. Si des bulles apparaissent, il convient de vérifier le serrage de l'embout ainsi que l'état du joint.

La longueur du tuyau d'alimentation ne doit pas être inférieure à 50 cm, ni supérieure à 200 cm. Veillez à ce que le tuyau d'alimentation ne touche pas les parties chaudes de l'appareil, ni tout autre obstacle susceptible de l'endommager. Veillez aussi à ce que le tuyau d'alimentation ne soit pas placé de façon à ce qu'il puisse être touché, coincé ou tiré par un élément amovible (par exemple, tiroir) ou par des objets placés à proximité.

Branchement électrique

Cette table de cuisson doit être branchée par un technicien qualifié, conformément aux normes en vigueur.

Cet appareil doit être impérativement raccordé à la terre selon les normes en vigueur.

Assurez-vous que le voltage de votre source soit identique à celui indiqué sur la plaque signalétique de votre table de cuisson.

Le câble d'alimentation ne doit pas entrer en contact avec des parties chaudes, ni être placé à un endroit dont la température peut dépasser 75°C.

Le câble d'alimentation de votre table de cuisson, muni d'une fiche, doit obligatoirement être branché sur une prise électrique mise à la terre, selon les normes en vigueur.

ATTENTION !

Il est nécessaire de pouvoir déconnecter l'appareil facilement. La déconnexion peut être obtenue en prévoyant une fiche de prise de courant accessible ou en incorporant un interrupteur dans les canalisations fixes, conformément aux règles d'installation en vigueur.

1 Brûleur auxiliaire, 2 Brûleur rapide, 3 Plaque électrique, 4 Brûleur semi-rapide, 5 Manette brûleur auxiliaire, 6 Manette brûleur rapide, 7 Manette brûleur semi-rapide, 8 Manette plaque électrique, Voyant (plaque électrique)

Descriptif technique

La méthode de mesure et de calcul du tableau ci-dessus a été appliquée conformément au règlement de la Commission (UE) n° 65/2014 et 66/2014.

FOYER ÉLECTRIQUE

Marque	VALBERG
Référence	TM4XEUT
Poids net	7,8 kg
Source d'énergie	Électrique
Type du foyer	Foyer en fordte
Nombre de foyer(s)	1
Diamètre du foyer	14,5 cm
Consommation d'énergie du foyer (EC)	156 Wh/kg
Méthode de mesure et de calcul	EN50304 - EN60350 / Règl. (5EU) N°66/2014

BRÛLEURS GAZ

Marque	VALBERG
Référence	TM4XEUT
Poids net	7,8 kg
Source d'énergie	Gaz
Nombre de brûleurs	3
Efficacité énergétique du brûleur avant gauche (EE)	55,5 %
Efficacité énergétique du brûleur arrière droit (EE)	55,0 %
Efficacité énergétique du brûleur avant droit (EE)	55,6 %
Efficacité énergétique des brûleurs gaz du plan de cuisson (EE)	55,4 %
Méthode de mesure et de calcul	EN 30-1 / Règl. (EU) N°66/2014

Spécifications techniques

MODELE		TM4XEUT
Classe		3
Catégorie		II 2E+3+ et II2H3+
Pays de destination		FRANCE et ESPAGNE
Puisance totale en kW	NG20/20 mbar	5,35 kW
	GPL30/30 mbar	5,2 kW
Puisance totale en g/h	NG20/20 mbar	0,51 m³/h
	GPL30/30 mbar	378 g/h

TYPE DE GAZ ET PRESSION		G20/25 20/25 mbar		G30/31 28-30/37 mbar
Débits des brûleurs	Brûleur rapide	2,80 kW	0,272 m³/h	2,70 kW	195 g/h
	Brûleur semi-rapide	1,60 kW	0,146 m³/h	1,60 kW	115 g/h
	Brûleur auxiliaire	0,95 kW	0,092 m³/h	0,90 kW	65 g/h
Débits réduits des brûleurs	Brûleur rapide	0,88 kW	0,083 m³/h	1,00 kW	72,71 g/h
	Brûleur semi-rapide	0,60 kW	0,057 m³/h	0,60 kW	43,62 g/h
	Brûleur auxiliaire	0,50 kW	0,047 m³/h	0,45 kW	32,72 g/h
Allumage électrique				+
Puisance de la plaque électrique	Plaque normale diam. 145 mm			1000 W
Puisance totale électrique				1000 W
Voltage et fréquence				220-240 V ~ 50 Hz

Tableau des concordances

	G30/G31 28-30/37 mbar	G20/G25 20/25 mbar
Brûleur rapide	0,85	1,15
Brûleur semi-rapide	0,64	0,92
Brûleur auxiliaire	0,50	0,72

Installation

ATTENTION

Utilisez des gants de protection lors du déballage et de l'installation.

IMPORTANT

L'installation doit être effectuée conformément aux instructions indiquées dans la présente notice.

Une installation incorrecte peut causer des dommages aux personnes, aux animaux ou aux biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

Déballage

Placez la table de cuisson le plus près possible de l'endroit où elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés selon le tri sélectif. Ne les laissez pas à la portée des enfants.

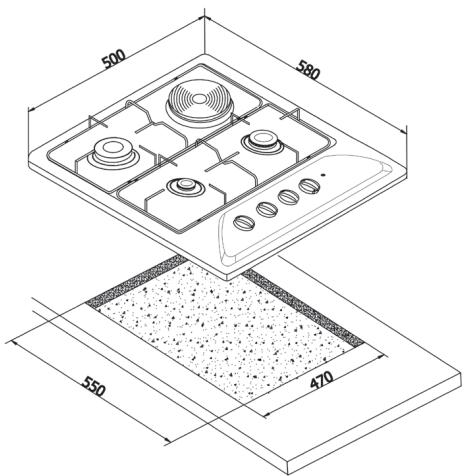

Installation de la table de cuisson

Les parois du mobilier adjacentes à la table de cuisson doivent être obligatoirement résistantes à une température de 120 °C pour éviter tout décollage ou déformation.

Fig. 1

Pour effectuer l'encastrement, il est nécessaire de pratiquer une découpe selon les dimensions indiquées dans les figures 4 et 5, en tenant compte des remarques suivantes :

• Il convient de garder une distance d'au moins 30 mm entre la partie inférieure de la table de cuisson et l'étagère située dans le meuble en dessous.
• Toute paroi située à côté de la table de cuisson doit se trouver à une distance minimale de 100 mm.
• La paroi située derrière la table de cuisson doit se trouver à une distance minimale de 60 mm.

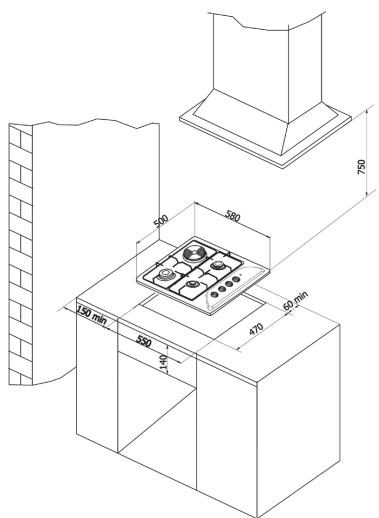

Les autres dimensions à respecter sont indiquées dans la figure ci-après (Fig. 2).

Fig. 2

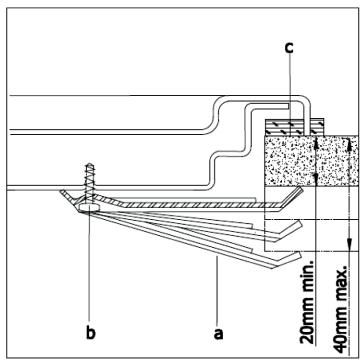

Fixation de la table de cuisson

Votre table de cuisson est fournie avec un jeu de pattes et de vis pour sa fixation sur des plans de travail d'une épaisseur de 2 à 4 cm.

Retournez la table de cuisson et montez les pattes « a » aux endroits prévus à cet effet, en serrant légèrement les vis « b » (Fig. 3).

Placez le joint « c » (fourni avec votre table de cuisson) sur le plan de travail, au ras de l'ouverture d'encastrement.

Posez la table de cuisson dans l'ouverture en la positionnant correctement.

Placez les pattes « a » et serrez les vis « b » afin d'assurer le blocage complet de la table de cuisson.

Éliminez la partie du joint débordant de la table de cuisson à l'aide d'un outil.

Fig. 3

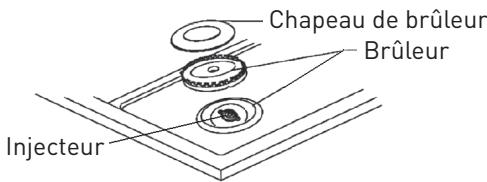

Mise en place des brûleurs

Fig. 4

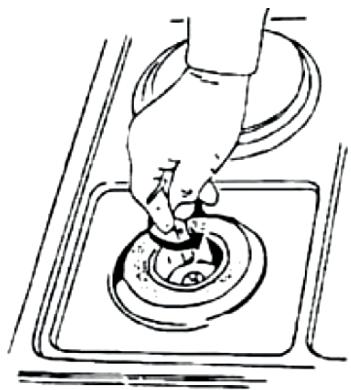

Changement des injecteurs

Les tables de cuisson avec des brûleurs gaz s'adaptent aux différents types de gaz en remplaçant les injecteurs.

Cette intervention doit être effectuée par un technicien qualifié. Si le remplacement n'est pas effectué correctement, la garantie ne sera pas validée et le fabricant ne pourra être tenu responsable des conséquences.

Utilisez les injecteurs fournis avec la table de cuisson. Débranchez la prise électrique. Dévissez l'injecteur et remplacez-le par le nouveau (voir tableau de concordance). Procédez de la même manière pour les autres brûleurs.

Fig. 5

Réglage du ralenti

Cette opération doit être effectuée par une personne qualifiée. Enlevez la manette gaz. Allumez le gaz et passez en position « ralenti ». À l'aide d'un tournevis très fin, réglez la hauteur de la flamme en tournant la vis de by-pass (qui se trouve sur le corps du robinet) vers la gauche (augmentation de la flamme) ou vers la droite (diminution de la flamme). Une fois le réglage effectué, faites le test suivant : allumez le gaz, passez en position « maxi », ensuite tournez vers la position « mini » très rapidement. Si la flamme est bien réglée, elle ne doit pas s'éteindre. Si elle s'éteint, augmentez la hauteur de la flamme. Répétez cette opération sur tous les brûleurs.

ATTENTION

La vis de by-pass doit être serrée à fond pour le réglage de début réduit au GPL.

Vis de by-pass

Fig. 6

Après avoir changé les injecteurs, collez l'étiquette (fournie avec les nouveaux injecteurs) à l'arrière de l'appareil, sur l'étiquette déjà collée (anciens injecteurs), afin de préciser le changement de gaz.

Avant la première utilisation

1. Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre table de cuisson. Ces emballages devront être triés séparément pour le recyclage.
2. Les plaques électriques de votre table de cuisson sont recouvertes d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération, afin d'évacuer la fumée dégagée. Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10 minutes. Éteignez la plaque et laissez refroidir.

Utilisation des brûleurs de gaz

Trois différents types de brûleur équipent votre table de cuisson. Pour obtenir une performance maximale des brûleurs, utilisez des casseroles représentant les diamètres suivants :

Brûleur rapide : 22 à 28 cm

Brûleur semi-rapide : 14 à 22 cm

Brûleur auxiliaire : 10 à 14 cm

MISE EN GARDE

Utilisez uniquement des récipients à fond plat.

ATTENTION

La flamme du brûleur ne doit jamais dépasser du fond de la casserole.

ATTENTION

En cas d'utilisation de récipient à large fond, veillez à ce qu'il ne dépasse pas les bords de la table de cuisson. Évitez également toute surchauffe au niveau du bandeau de commande.

ATTENTION

Les brûleurs de cet appareil sont équipés d'un dispositif de sécurité flamme. Après allumage, il est impératif de maintenir la manette de commande enfoncée pendant 15 secondes environ avant de la relâcher.

Appuyez et tournez la manette correspondante au brûleur à utiliser en la plaçant sur la grande flamme (Fig. 7). L'allumage allumera le brûleur.

Maintenez la manette de commande enfoncée pendant 15 secondes environ après allumage avant de la relâcher. Vous pouvez diminuer la flamme en tournant la manette sur la position « petite flamme ». Si le brûleur ne s'allume pas après 15 secondes ou s'il s'éteint, mettez la manette sur la position arrêt « l » et attendez quelques minutes avant de la rallumer. Pour éteindre, mettez la manette en position arrêt « l »

Fig. 7

Utilisation des plaques électriques

Votre table de cuisson est équipée d'une plaque électrique.

Pour obtenir une performance maximale de la plaque, utilisez des casseroles présentant les diamètres suivants :

• Plaque normale 1000 W : 14,5 cm

MISE EN GARDE

Utilisez uniquement des récipients à fond plat.

À la première utilisation ou en cas de non-utilisation prolongée, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur la position maximale, afin d'éliminer l'humidité résiduelle. Ne touchez pas la plaque électrique avec une partie du corps mouillée ou humide. Pour économiser l'énergie, utilisez des récipients de dimension ajustée ; le diamètre des casseroles doit être identique au diamètre de la plaque.

Mettez la manette en position arrêt après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge, qui se trouve sur le tableau de bord, s'allume (Description, rep. 9). Cela vous permet de voir si la plaque est restée allumée par erreur.

Manette de plaque électrique

Fig. 8

Positions de la manette de plaque électrique

	1	2	3
Utilisation	Cuisiner à chaleur minimum	Cuisine, frire à chaleur moyenne	Cuisiner, frire à chaleur maximum

Lorsqu'on utilise la plaque électrique, il faut :

• Éviter de la faire fonctionner à vide (sans récipient).
• Ne se servir que de casseroles à fond plat (type électrique). Cuire si possible avec un couvercle pour économiser l'énergie.
• Ne jamais cuire les aliments directement sur les plaques électriques, mais dans des marmites ou des récipients adaptés.

Nettoyage et entretien

• Nettoyez la table de cuisson une fois refroidie.
• Déconnectez toujours l'appareil du réseau électrique avant tout nettoyage et entretien (voir le chapitre « Branchement électrique »).
• Utilisez de l'eau savonneuse tiède en prenant soin de rincer et d'essuyer avec un chiffon doux.
• N'utilisez jamais de produits abrasifs ou corrosifs.
• Veillez à ne pas boucher les injecteurs et les brûleurs lors du nettoyage.
• Pour les tables de cuisson en inox, nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.
• Graissez les plaques électriques si vous ne les utilisez pas pendant une période prolongée.
• Les brûleurs et les grilles peuvent être retirés pour les laver avec des produits appropriés. Après nettoyage, les brûleurs et leurs chapeaux doivent être correctement séchés et remis parfaitement à leur place.
• Évitez de laisser des substances alcalines ou acides (jus de citron, sel, vinaigre, etc.) reposer sur la table de cuisson.

Que faire en cas de panne ?

En cas de panne électrique, vérifiez d'abord que le compteur est enclenché et que le fusible de protection est correct.

Après cette vérification, appelez le service après-vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.

ATTENTION !

Cet appareil doit être uniquement réparé par un technicien qualifié.

Conseils pour économiser de l'énergie

Utilisez des casseroles et poêles avec un couvercle. Utilisez des couvercles adaptés à vos casseroles ou poêles. - Utilisez des casseroles et poêles de diamètre adapté à la taille de vos brûleurs / foyers (voir les diamètres indiqués dans la partie « Utilisation de l'appareil »). - Utilisez des casseroles dont la taille est adaptée à la quantité de vos aliments.

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
