TE 4 X EUT inox - TE 4 X EUT inox - Table de cuisson electrique VALBERG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson électrique
Marque	VALBERG
Modèle	TE 4 X EUT inox
Nombre de foyers	4
Types de foyers	2 plaques normales (1000 W, Ø 14,5 cm), 1 grande plaque (1500 W, Ø 18 cm), 1 plaque rapide (2000 W, Ø 18 cm)
Poids net	9,9 kg
Alimentation	Électrique, 230 V ~ 50 Hz (estimation)
Consommation énergétique	168 Wh/kg (EC)
Matériau	Inox
Installation	Encastrable
Voyant indicateur	Oui, témoin lumineux rouge
Sécurité	Consignes : ne pas couvrir les orifices d'aération, maintenir les enfants à distance, arrêter après usage
Entretien	Nettoyage à l'eau savonneuse, éviter produits abrasifs
Garantie	2 ans
DEEE	Oui, tri sélectif obligatoire
Normes	Règlement (UE) n°66/2014, EN50304, EN60350

FOIRE AUX QUESTIONS - TE 4 X EUT inox - TE 4 X EUT inox VALBERG

Comment installer la table de cuisson TE 4 X EUT inox ?

L'installation doit être réalisée par un technicien qualifié. Respectez les dimensions d'encastrement (voir figure 2 du manuel), assurez une distance d'au moins 30 mm entre la table et l'étagère inférieure, 100 mm des parois latérales et 60 mm du mur arrière. Utilisez les pattes de fixation fournies et vérifiez que le plan de travail supporte une température de 120 °C.

Quel type de casseroles utiliser ?

Utilisez des récipients à fond plat et de diamètre adapté : plaque normale (14,5 cm), grande plaque (18 cm), plaque rapide (18 cm). Un fond plat et un couvercle améliorent le transfert de chaleur et économisent l'énergie.

Comment nettoyer la table de cuisson ?

Débranchez l'appareil et attendez qu'il refroidisse. Nettoyez avec un chiffon doux et de l'eau savonneuse tiède. N'utilisez jamais de produits abrasifs ou corrosifs. Pour les parties en inox, utilisez des produits spéciaux. Évitez les substances alcalines ou acides (citron, vinaigre, sel).

Que faire si une plaque ne chauffe pas ?

Vérifiez d'abord que le compteur électrique est enclenché et que le fusible de protection est en bon état. Si le problème persiste, contactez le service après-vente de votre revendeur en indiquant la référence de l'appareil (sur la plaque signalétique). Ne tentez pas de réparation vous-même.

Comment économiser de l'énergie avec cette table de cuisson ?

Utilisez des casseroles à fond plat et de diamètre adapté, couvrez les récipients, éteignez le foyer quelques minutes avant la fin de la cuisson pour les plats longs. Nettoyez régulièrement les plaques et les fonds des casseroles pour un meilleur transfert de chaleur.

Y a-t-il un verrouillage enfant ?

Non, le modèle TE 4 X EUT inox ne dispose pas de verrouillage enfant. Il est impératif de surveiller les enfants pendant l'utilisation et de maintenir les enfants de moins de 8 ans à distance, sauf sous surveillance constante.

Quelle est la puissance maximale de la table de cuisson ?

La puissance totale est la somme des foyers : 1000 W (normale) + 1500 W (grande) + 1000 W (normale) + 2000 W (rapide) = 5500 W. Cependant, l'utilisation simultanée dépend du circuit électrique ; consultez un technicien pour le raccordement.

Peut-on utiliser un minuteur externe ?

Non, l'appareil n'est pas destiné à être déclenché par une minuterie externe ou un système de commande à distance. Il doit être utilisé manuellement.

Comment éteindre un incendie d'huile sur la table ?

Ne jamais utiliser d'eau ! Éteignez l'appareil et couvrez les flammes avec un couvercle ou une couverture antifeu. Éloignez les matières inflammables.

Que faire en cas de panne électrique ?

Vérifiez le compteur et le fusible. Si tout est normal, appelez le service après-vente. L'appareil doit être réparé uniquement par un technicien qualifié.

MODE D'EMPLOI TE 4 X EUT inox - TE 4 X EUT inox VALBERG

Table de cuisson électrique Elektrische kookplaat Elektro-Kochfeld Placa de cocción eléctrica

950130 TE 4 X EUT

GUIDE D'UTILISATION 02

HANDLEIDING 20

Merci d'avoir choisi ce produit VALBERG. Choisis, testés et recommandés par ELECTRO DEPOT, les produits de la marque VALBERG sont synonymes d'utilisation simple, de performances fiables et de qualité irréprochable. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez ELECTRO DEPOT.

Consultez notre site Internet: www.electrodepot.fr

ELECTRO DEPOT

Avant d'utiliser l'appareil

4 Consignes de sécurité 9 Conseils destinés à l'installateur

Aperçu de l'appareil

10 Description de l'appareil 10 Descriptif technique 11 Spécifications techniques 12 Installation

Utilisation de l'appareil

15 Utilisation des plaques électriques 15 Positions de la manette de plaque électrique

Informations pratiques

16 Entretien et nettoyage 17 Que faire en cas de panne ? 17 Conseils pour économiser de l'énergie

Consignes de sécurité

Veuillez lire attentivement l'ensemble des conseils de sécurité et des précautions d'emploi avant d'utiliser votre appareil.

• Les conditions de branchement sont indiquées sur la plaque signalétique.
• Cette table de cuisson doit être installée par un technicien qualifié, conformément aux normes en vigueur. Elle doit être utilisée dans une pièce bien aérée uniquement. Lisez attentivement cette notice avant la première installation et utilisation.

IMPORTANT ! L'installation doit être effectuée selon les instructions contenues dans cette notice. Une installation incorrecte peut causer des dommages aux personnes, aux animaux ou aux biens. Le fabricant décline toute responsabilité en cas d'installation non conforme aux règles en vigueur.

• Cet appareil doit avoir un branchement à la terre. En cas de branchement incorrect, la garantie ne sera pas validée et le fabricant ne sera pas responsable des conséquences.
• Retirez tout emballage avant d'utiliser la table de cuisson. Les emballages devront être éliminés dans le cadre du tri sélectif.
• L'utilisation d'un appareil de cuisson génère de la chaleur et de la vapeur dans la pièce où il se trouve. Assurez-vous donc que la cuisine est bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. L'utilisation intensive et prolongée de l'appareil peut nécessiter une aération supplémentaire (en ouvrant une fenêtre ou en augmentant la puissance de la ventilation mécanique si elle existe). Les orifices d'aération de l'appareil ne doivent pas être couverts.

MISE EN GARDE ! Pendant et immédiatement après le fonctionnement, les parties accessibles de l'appareil deviennent chaudes. Évitez tout contact. Les enfants doivent être tenus à distance.

MISE EN GARDE ! Risque d'incendie : n'entreposez pas d'objets sur les surfaces de cuisson.

• Ne rangez jamais à proximité des foyers des récipients contenant du gaz pressurisé, des aérosols, des produits et matières inflammables tels que du papier, du plastique ou du tissu, etc., ainsi que des objets et ustensiles contenant des matières inflammables. Ils pourraient prendre feu.

MISE EN GARDE ! Une cuisson à l'huile ou avec des matières grasses sans surveillance peut être dangereuse et provoquer un incendie. N'essayez jamais d'éteindre un incendie avec de l'eau. Éteignez l'appareil et couvrez les flammes avec une couverture antifeu ou un couvercle, par exemple.

MISE EN GARDE ! Lors de l'utilisation, l'appareil et ses parties accessibles deviennent chauds. Veillez à ne pas entrer en contact avec les éléments chauffants du plan de cuisson. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance constante.

• Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'accident.
• Après avoir utilisé la table de cuisson, vérifiez que les manettes sont réglées sur la position de fermeture.
• Pour utiliser un appareil électrique, il est recommandé de respecter certaines règles :
• Ne touchez pas l'appareil avec les mains ou les pieds mouillés ou humides.
• N'utilisez pas l'appareil les pieds nus.
• Si le cordon d'alimentation (non fourni avec cet appareil) est endommagé, il doit être remplacé par le fabricant, son service après-vente ou toute personne de qualification similaire, afin d'éviter tout danger.
• Cet appareil n'est pas prévu pour être utilisé par des enfants.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissance à condition qu'ils (qu'elles) soient correctement surveillé(e)s

et qu'ils (qu'elles) aient reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et qu'ils (qu'elles) comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de l'appareil ne doivent pas être effectués par des enfants, sauf s'ils ont plus de 8 ans et s'ils sont surveillés.

L'appareil n'est pas destiné à être déclenché au moyen d'une minuterie externe ou d'un système distinct de commande à distance. - Cet appareil doit être débranché après usage et avant l'entretien par l'usager. - N'utilisez pas d'appareil de nettoyage à vapeur pour nettoyer cet appareil. - Les appareils électroménagers ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour leur traitement.

Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.

MISE EN GARDE ! Utilisez uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil, ou indiqués comme étant adaptés par celui-ci dans le guide d'utilisation, ou les dispositifs de protection intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut être susceptible de provoquer des accidents.

ATTENTION! Utilisez des gants de protection lors du déballage et de l'installation de l'appareil.

• Valeurs testées et calculées conformément à la réglementation EU65-2014/EU66-2014.
• Afin de réduire l'impact global sur l'environnement (par ex. la consommation énergétique) du processus de cuisson, veuillez vous assurer que votre produit est installé conformément au manuel de l'utilisateur, que l'espace (ou l'appareil est installé) est suffisamment aéré et que le conduit d'évacuation est le plus droit et le plus court possible.

Pour les produits fonctionnant en mode manuel, nous vous suggérons de mettre le moteur hors tension dans les 10 minutes après avoir terminé de cuisiner. Pour tout entretien : veuillez vous

assurer de démonter les pièces correspondantes conformément au manuel de l'utilisateur.

Pour obtenir des informations concernant le recyclage, la

valorisation et l'élimination en fin de vie de votre appareil, veuillez contacter notre municipalité.

Conseils destinés à l'installateur

• L'installateur doit se rapporter aux normes locales en vigueur en ce qui concerne la ventilation et aération de la pièce où l'appareil est installé.
• L'appareil doit être débranché pendant toutes les interventions. L'appareil est conçu pour être placé dans des meubles résistants à la chaleur. Les parois de meuble doivent résister à une température de 75°C en sus de la température ambiante.
• Ces tables de cuisson sont prévues pour être encastrées dans des meubles de cuisine ayant une profondeur de 600 mm.
• Évitez d'installer l'appareil à proximité de matériels inflammables (par ex. des rideaux).

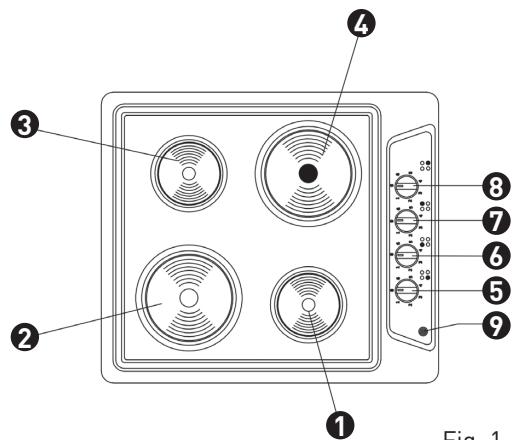

Description de l'appareil

Fig. 1

1 Plaque normale 1000 W / 145 mm 2 Grande plaque 1500 W / 180 mm 3 Plaque normale 1000 W / 145 mm 4 Plaque rapide 2000 W / 180 mm 5 Manette plaque normale 6 Manette grande plaque 7 Manette plaque normale 8 Manette plaque rapide 9 Voyant

Descriptif technique

Votre appareil est en conformité avec les exigences du règlement 66/2014 de la Commission Européenne.

Marque	VALBERG
Référence	TE4XEUT
Poids net	9,9 kg
Source d'énergie	Électrique
Type de plan de caisson	Foyer en fonction
Nombre de foyers	4
Diamètre du foyer avant gauche	18 cm
Consommation d'énergie du foyer avant gauche (EC)	190 Wh/kg
Diamètre du foyer arrière gauche	14,5 cm
Consommation d'énergie du foyer arrêté gauche (EC)	156 Wh/kg
Diamètre du foyer arrêté droit	18 cm
Consommation d'énergie du foyer arrêté droit (EC)	177 Wh/kg
Diamètre du foyer avant droit	14,5 cm
Consommation d'énergie du foyer avant droit (EC)	149 Wh/kg
Consommation d'énergie du plan de cuisson (EC)	168 Wh/kg
Méthode de mesure et de calcul	EN50304 - EN60350 / Règl. (EU) N°66/2014

Utilisez des gants de protection lors du déballage et de l'installation de l'appareil.

IMPORTANT !

L'installation doit être effectuée conformément aux instructions contenues dans cette notice.

Une installation incorrecte peut causer des dommages aux personnes, aux animaux ou aux biens. Le fabricant décline toute responsabilité en cas d'installation non conforme aux règles en vigueur.

Déballage

Déposez la table de cuisson le plus près possible de l'endroit où elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

Installation de la table de cuisson

Les parois du mobilier adjacentes à la table de cuisson doivent être obligatoirement résistantes à une température de 120 °C pour éviter tout décollage ou déformation.

Fig. 2

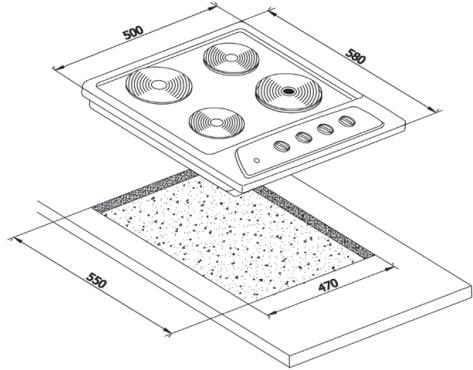

Pour faire l'encastrement, il est nécessaire de pratiquer une découpe selon les dimensions indiquées à la figure 2, en tenant compte des remarques suivantes :

• Il convient de maintenir une distance d'au moins 30 mm entre la partie intérieure de la table de cuisson et l'étagère située dans le meuble en-dessous.
• Toute paroi située à côté de la table de cuisson doit se trouver à une distance minimale de 100 mm.
• La paroi située derrière la table de cuisson doit se trouver à une distance minimale de 60 mm.

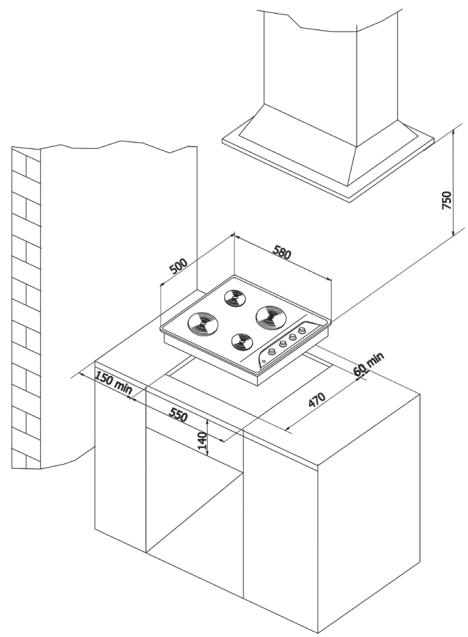

Les autres dimensions à respecter sont indiquées dans la figure ci-après (Fig. 3).

Fig. 3

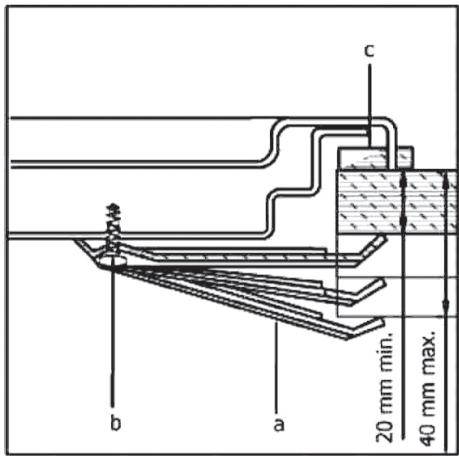

Fixation de la table de cuisson (Fig. 3 et Fig. 4).

Votre table de cuisson est fournie avec un jeu de pattes et de vis pour la fixation sur des plans de travail de 2 à 4 cm d'épaisseur.

Retournez la table de cuisson et montez les pattes « a » aux endroits prévus en serrant légèrement les vis « b » (Fig. 4).

Placez le joint « c » (fourni avec votre table de cuisson) sur le plan de travail au ras de l'ouverture d'encastrement.

Posez la table de cuisson dans l'ouverture en la positionnant correctement.

Placez les pattes « a » et serrez les vis « b » afin d'assurer le blocage complet de la table de cuisson.

Éliminez la partie du joint débordant de la table de cuisson à l'aide d'un outil approprié.

Fig. 4

Raccordement électrique

Cette table de cuisson doit être branchée par un technicien qualifié et suivant les normes en vigueur.

Cet appareil doit être impérativement branché avec terre selon les normes en vigueur.

Assurez-vous que le voltage de votre source est identique à celui indiqué sur la plaque signalétique de la table de cuisson.

Le câble d'alimentation ne doit pas être en contact avec des parties chaudes et ne doit pas être placé à un endroit dont la température peut être susceptible d'excéder 75°C.

Schéma et câbles de branchement sont indiqués dans le tableau suivant (Fig.5).

ATTENTION !

Il est nécessaire de pouvoir débrancher l'appareil facilement. Un moyen de déconnexion doit être incorporé dans les canalisations fixes conformément aux règles d'installation en vigueur afin de permettre une coupure omnipolaire du réseau d'alimentation.

ATTENTION !

L'information ci-dessous est uniquement pour le technicien qualifié qui est le seul autorisé à réaliser le branchement électrique de cette table de cuisson.

Fig. 5

Avant la première utilisation

1. Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre table de cuisson. Ces emballages devront être triés séparément pour le recyclage.
2. Les plaques électriques de votre table de cuisson sont recouvertes d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10 minutes. Éteignez la plaque et laissez refroidir.

Utilisation des plaques électriques

Les tables de cuisson tout électrique sont équipées de 3 différents types de plaque (2 normales, 1 grande et 1 rapide).

Pour obtenir une performance maximale des plaques, utilisez des casseroles de diamètres suivants :

• Plaque normale (1 000 W) : 14,5 cm
• Grande plaque (1500 W) : 18 cm
• Plaque rapide (2000 W) : 18 cm

AVERTISSEMENT

Utilisez uniquement des récipients à fond plat.

Lors de la première utilisation ou si la plaque est restée inutilisée pendant longtemps, faites-la fonctionner à vide pendant 2 à 3 minutes en plaçant le commutateur sur la position maximale afin d'éliminer l'humidité résiduelle. Ne touchez pas la plaque électrique avec une partie du corps mouillée ou humide. Utilisez des récipients

de dimension adaptée, le diamètre des casseroles devant être identique à celui de la plaque, ce qui est important pour économiser l'énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge située sur le tableau de bord s'allume (Fig. 1, Rep. 9). Cela vous permet de vérifier si la plaque reste allumée par erreur.

Manette de plaque électrique

Fig. 6

Positions de la manette de plaque électrique

	1	2	3	4	5	6
Utilisation	Cuisiner à chaleur douce	Cuisiner à chaleur minimum	Cuisiner à chaleur minimum	Cuisiner, frire à chaleur moyenne	Cuisiner, frire à chaleur élevé	Cuisiner, frire à chaleur maximum

Lorsqu'on utilise la plaque électrique, il faut :

• Éviter de la faire fonctionner à vide (sans récipient).
• Ne se servir que de casseroles à fond plat (type électrique).
• Cuire si possible avec un couvercle pour économiser l'énergie.
• Ne jamais cuire les aliments directement sur les plaques électriques, mais dans des marmites ou des récipients adaptés.

Entretien et nettoyage

1. Nettoyez la table de cuisson pendant qu'elle est froide.
2. Débranchez toujours l'appareil du réseau électrique avant le nettoyage.
3. Utilisez de l'eau savonneuse tiède en prenant soin de rincer et d'essuyer avec un chiffon doux.
4. N'utilisez jamais de produits abrasifs et corrosifs ; nettoyez les parties en inox avec des produits spéciaux que l'on trouve dans le commerce.
5. Graissez la plaque électrique si vous ne l'utilisez pas pendant un certain temps.
6. Évitez de laisser sur la table de cuisson des substances alcalines ou acides (jus de citron, sel, vinaigre, etc.).

Que faire en cas de panne ?

En cas de panne électrique, vérifiez d'abord que le compteur est enclenché et que le fusible de protection est en bon état. Après cette vérification, appelez le service après-vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.

ATTENTION !

Cet appareil doit être réparé par un technicien qualifié uniquement.

Conseils pour économiser de l'énergie

• Utilisez des casseroles et poêles avec un fond bien plat et épais.
• Nettoyez bien les foyers et les fonds des casseroles et poêles. Les saletés diminuent le transfert de chaleur. Utilisez des casseroles et poêles avec un couvercle. Utilisez des couvercles adaptés à votre casserole ou poêle.
• Utilisez des casseroles et poêles de diamètre adapté aux diamètres de vos foyers (voir les diamètres indiqués dans la partie « UTILISATION » de la notice d'utilisation).
• Éteignez le foyer quelques minutes avant la fin de la cuisson pour les plats qui nécessitent un temps de cuisson assez long. Casseroles et poêles. Les saletés diminuent le transfert de chaleur.

COLLECTE SÉLECTIVE DES DÉCHETS ÉLECTRIQUES ET ÉLECTRONIQUES

Cet appareil porte le symbole DEEE (Déchet d'Équipement Électrique et Électronique) signifiant qu'en fin de vie, il ne doit pas être jeté aux déchets ménagers, mais déposé au centre de tri de la localité. La valorisation des déchets contribue à préserver notre environnement.

PROTECTION DE L'ENVIRONNEMENT - DIRECTIVE 2012/19/UE

Afin de préserver notre environnement et notre santé, l'élimination en fin de vie des appareils électriques et électroniques doit se faire selon des règles bien précises et nécessite l'implication de chacun, qu'il soit fournisseur ou utilisateur.

C'est pour cette raison que votre appareil, comme le signale le symbole apposé sur sa plaque signalétique ou sur son emballage, ne doit en aucun cas être jeté dans une poubelle publique ou privée destinée aux ordures ménagères. L'utilisateur a le droit de déposer l'appareil dans un lieu public de collecte procédant à un tri sélectif des déchets pour être recyclé ou réutilisé pour d'autres applications, conformément à la directive.

Nos emballages peuvent faire l'objet d'une consigne de tri.

Pour en savoir plus : www.consignesdetri.fr

Merci !

Panneau de commande de la plaque électrique

Fig. 6

Ce produit est garanti pour une période de 2 ans à partir de la date d'achat*, contre toute défaillance résultant d'un vice de fabrication ou de matériel. Cette garantie ne couvre pas les vices ou les dommages résultant d'une mauvaise installation, d'une utilisation incorrecte ou de l'usure anormale du produit.

*Sur présentation du ticket de caisse.

CONDITIONS DE GARANTIE
