Type de produit	Table de cuisson à gaz encastrable
Marque	Zanussi
Modèle	ZGH76534XS
Nombre de brûleurs	5
Types de brûleurs	1 multi-couronne, 1 rapide, 2 semi-rapides, 1 auxiliaire
Dimensions (L x P)	745 mm x 510 mm
Alimentation électrique	220-240 V ~ 50-60 Hz
Puissance totale gaz (G20)	12,0 kW
Puissance totale gaz (G30)	832 g/h
Raccordement gaz	R 1/2"
Catégorie de l'appareil	II2E+3+ (BE) / I2E (LU)
Efficacité énergétique	55,9 %
Dispositif de sécurité	Thermocouple (arrêt automatique en cas d'extinction de flamme)
Allumage	Allumage électrique intégré
Matériau de la surface	Acier inoxydable
Nettoyage	Nettoyage manuel des brûleurs et supports ; ne pas utiliser de nettoyeur vapeur
Entretien	Vérification périodique du tuyau de gaz et du régulateur de pression
Sécurité enfants	Dispositif de sécurité enfants recommandé (non intégré)
Réparabilité	Pièces détachées disponibles auprès du service après-vente agréé
Garantie	Consultez le livret de garantie fourni

FOIRE AUX QUESTIONS - ZGH76534XS ZANUSSI

Comment allumer un brûleur ?

Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale. Maintenez-la enfoncée pendant environ 10 secondes pour chauffer le thermocouple. Une fois la flamme stable, relâchez et ajustez le débit.

Que faire si le brûleur ne s'allume pas ?

Vérifiez que la table est branchée et que le fusible n'a pas disjoncté. Assurez-vous que le chapeau et la couronne du brûleur sont correctement positionnés et propres. Si le problème persiste, contactez un service après-vente agréé.

Comment nettoyer les brûleurs ?

Retirez les supports de casserole, les chapeaux et les couronnes. Lavez-les à l'eau chaude savonneuse et séchez-les soigneusement. Ne les mettez pas au lave-vaisselle. Nettoyez la bougie d'allumage avec un chiffon sec.

Puis-je utiliser des récipients en fonte ou en grès ?

Non, évitez les récipients en fonte, argile, grès ou grils. Utilisez uniquement des récipients stables avec un fond plat et un diamètre adapté au brûleur (voir le tableau des diamètres dans la notice).

Comment économiser de l'énergie avec cette table de cuisson ?

Utilisez des récipients de diamètre adapté, couvrez-les avec un couvercle, réduisez la flamme dès l'ébullition et privilégiez l'autocuiseur. Assurez-vous que les brûleurs et supports sont correctement assemblés.

Quels sont les diamètres de récipients recommandés pour chaque brûleur ?

Multi-couronne : 180-280 mm ; Rapide : 180-260 mm ; Semi-rapide avant : 120-180 mm ; Semi-rapide arrière : 120-220 mm ; Auxiliaire : 80-180 mm. Centrez toujours le récipient sur le brûleur.

Comment remplacer un injecteur pour changer de type de gaz ?

Cette opération doit être effectuée par un professionnel qualifié. Démontez les supports, chapeaux et couronnes, puis remplacez les injecteurs à l'aide d'une clé de 7 mm. Utilisez les injecteurs correspondant au nouveau gaz (voir tableau des caractéristiques dans la notice).

Que faire en cas d'extinction accidentelle de la flamme ?

Tournez immédiatement la manette sur la position Arrêt et attendez au moins 1 minute avant de rallumer le brûleur. Si le problème persiste, vérifiez que le thermocouple est propre et fonctionne correctement.

Comment installer la table de cuisson ?

L'installation doit être réalisée par un professionnel qualifié. Respectez les distances minimales par rapport aux autres appareils, assurez-vous que le plan de travail est plat et que la ventilation est suffisante. Suivez les instructions de montage fournies.

Quels sont les consignes de sécurité importantes ?

Ne laissez jamais l'appareil sans surveillance pendant la cuisson. Éloignez les enfants et les animaux. N'utilisez pas d'eau pour éteindre un feu de graisse. Ne stockez rien sur la surface de cuisson. Assurez-vous que le câble d'alimentation n'entre pas en contact avec des surfaces chaudes.

MODE D'EMPLOI ZGH76534XS ZANUSSI

FR Notice d'utilisation 18

Table de cuisson

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur le service et les réparations :

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Securite des enfants et des personnes vulnerables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles sont chaudes.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommandons de l'activer.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.
• Les enfants de moins de 3 ans doivent être tenus éloignés de l'appareil en permanence lorsqu'il est en fonctionnement.

Sécurité générale

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.
• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'essayez JAMAIS d'eteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.
• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.
• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.
• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• Si l'appareil est relié directement à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. Il est indispensable de garantir une déconnexion complète conformément aux conditions de surtension de catégorie III. Le fil de terre n'est pas concerné.
• Lorsque vous acheminez le câble d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par exemple, à l'aide d'un manchon isolant) avec des parties pouvant atteindre des températures supérieures de 50°C à la température ambiante.
• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour

Consignes de sécurité

Cet appareil est adapté aux marchés suivants:

Installation

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

AVERTISSEMENT! Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
• Isolatez les surfaces découpées à l'aide d'un matériel d'étanchéité pour éviter que la moisissure ne provoque des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.
• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.
• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler. Le dessous de l'appareil peut devenir très chaud. Veillez à installer un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'ensemble des branchements électriques doit être effectué par un technicien qualifié. L'appareil doit être relié à la terre.

• Avant toute intervention, assurez-vous que l'appareil est débranché.
• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau. Assurez-vous que l'appareil est bien installé. Un câble d'alimentation lâche et inapproprié ou une fiche (si présente) non serrée peuvent être à l'origine d'une surchauffe des bornes. Utilisez le câble d'alimentation électrique approprié.
• Ne laissez pas le câble d'alimentation s'emmêler. Assurez-vous qu'une protection antiélectrocution est installée. Utilisez un collier anti-traction sur le câble. Assurez-vous que le câble d'alimentation ou la fiche (si présente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les récipients brûlants lorsque vous branchez l'appareil à des prises électriques situées à proximité.
• N'utilisez pas d'adaptateurs multiprisés ni de rallonges.
• Veillez à ne pas endommager la fiche secteur (si présente) ni le câble d'alimentation. Contactez notre service après-vente/agrée ou un électricien pour replacer le câble d'alimentation s'il est endommagé.
• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne peut pas être enlevée sans outils.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Si la prise de courant est l'âche, ne branche pas la fiche d'alimentation secteur.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche. N'utilisez que des systèmes d'isolement appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.
• L'installation électrique doit être équipée d'un dispositif d'isolement à coupure omnipolaire. Le dispositif d'isolement doit présenter une distance d'ouverture des contacts d'au moins 3 mm.

Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.
• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil. Assurez-vous que l'air circule autour de l'appareil.
• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Veillez à respecter les exigences en matière d'aération.

Avertissement! risque de blessures, de brûlures ou d'électrocution.

• Avant la première utilisation, retirez les emballages, les étiquettes et les films de protection (si présents). Utilisez cet appareil dans un environnement domestique.
• Ne modifiez pas les caractéristiques de cet appareil. Assurez-vous que les orifices de ventilation ne sont pas bouchés.
• Ne laissez jamais l'appareil sans surveillance pendant son fonctionnement.
• Éteignez les zones de cuisson après chaque utilisation.
• Ne posez pas de couverts ou de couvercles sur les zones de cuisson. Elles sont chaudes. N'utilisez jamais cet appareil avec les mains mouillées ou lorsqu'il est en contact avec de l'eau.
• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage. Lorsque vous versez un aliment dans de l'huile chaude, elle peut éclabousser.

Avertissement! risque d'incendie et d'explosion.

• Les graisses et l'huile chaudes peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds éloignés des graisses et de l'huile lorsque vous vous en servez pour cuisiner.
• Les vapeurs dégagées par l'huile très chaude peuvent provoquer une combustion spontanée. L'huile qui a servi contient des restes d'aliments pouvant provoquer un incendie à température plus faible que l'huile n'avant jamais servi.
• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur ou à proximité de l’appareil, ni sur celui-ci.

Avertissement! risque d'endommagement de l'appareil.

• Ne laissez pas de récipients chauds sur le bandeau de commande.
• Ne laissez pas le contenu des récipients de cuisson s'évaporer complètement.
• Prenez soin de ne pas laisser tomber d'objets ou de récipients sur l'appareil. Sa surface risque d'être endommagée.
• Ne faites jamais fonctionner les zones de cuisson avec des récipients de cuisson vides ou sans aucun récipient de cuisson.
• Ne placez jamais de papier aluminium sur l'appareil. Utilisez uniquement des récipients stables ayant une forme adaptée et un diamètre supérieur à celui des brûleurs. Assurez-vous que les récipients sont placés au centre des brûleurs. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.
• N'utilisez que les accessoires fournis avec l'appareil.
• N'installez pas de diffuseur de flamme sur le brûleur. L'utilisation d'un appareil de cuisson au gaz génère de la chaleur et de l'humidité. Veillez à ce que la pièce où est installé l'appareil soit bien aérée. L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire comme l'ouverture d'une fenêtre, ou une aération plus efficace en augmentant par exemple la puissance de la ventilation mécanique si la pièce en est dotée.
• Cet appareil est exclusivement destiné à un usage culinaire. Ne l'utilise pas pour des usages autres que celui pour lequel il a été conçu, à des fins de chauffage par exemple.
• Ne laissez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entrer en contact avec la table de cuisson. Cela peut provoquer l'apparition de taches mates. La décoloration de l'email ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

Entretien et nettoyage

AVERTISSEMENT! Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état. - Éteignez l'appareil et laissez-le refroidir avant de le nettoyer. - Débranchez l'appareil de l'alimentation électrique avant toute opération de maintenance. - Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil. Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

Installation

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Avant l'installation

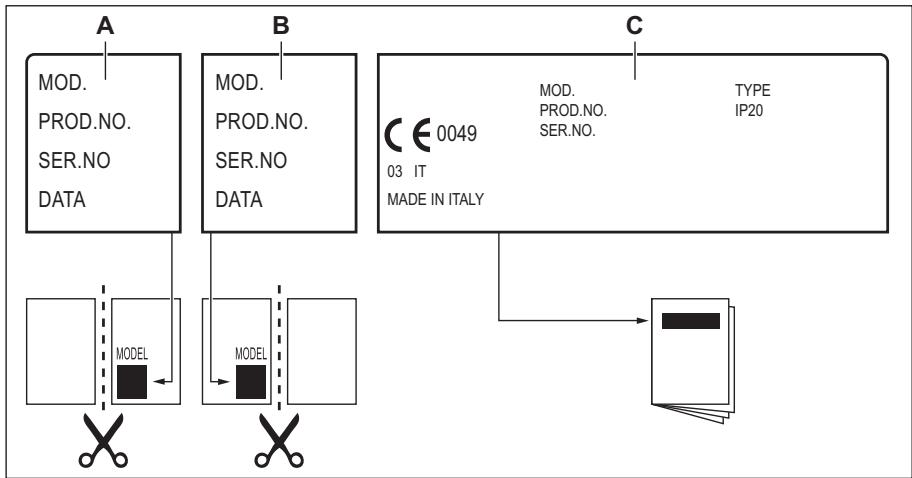

Avant d'installer la table de cuisson, notez les informations de la plaque signalétique ci-dessous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle

PNC

Numéro de série

Raccordement au gaz

AVERTISSEMENT! Les instructions suivantes concernant l'installation, le raccordement et l'entretien de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements locaux en vigueur.

Le raccordement à l'arrivée de gaz doit obligatoirement être effectué par une vanne en acier AGB. Choisissez un raccordement fixe ou utilisez un tuyau flexible en AGB (acier inoxydable) conforme à la réglementation en vigueur (NBN D 51.003). Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être compris. Soyez

• Ne lavez pas les brûleurs au lave-vaisselle.

Maintenance

Pour réparer l'appareil, contactez un service après-vente/agréé. Utilisez exclusivement des pièces d'origine.

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.
• Aplatissez les tuyaux de gaz externes.

équilibrement vigilant lorsque la table est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou filtre G 1/2 po. Tous les composants apparaissant dans la figure ont déjà été assemblés en usine. L'appareil a été testé avant de quitter l'usine pour vous garantir les meilleurs résultats.

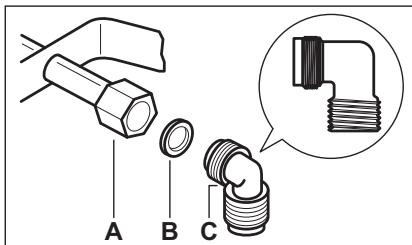

A. Extrémité du tuyau avec écrou (force de couple 10 ± 2 Nm) B. Joint fourni avec l'appareil C. Coude fourni avec l'appareil

Gaz liquéfié

Utilisez un support de tuyau en caoutchouc pour le gaz liquéfié. Intercalez toujours le joint. Continuez alors le raccordement au gaz.

L'utilisation d'un tuyau flexible s'applique lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30°C;
• il n'est pas plus long que 1500 mm;
• il ne montre aucun étranglement;
• il n'est soumis à aucune traction ni aucune torsion;
• il n'entre pas en contact avec des bords ni des coins tranchants;
• il peut être facilement contrôlé sur toute sa longueur afin de vérifier son état.

Vérifiez les points suivants pour contrôler le bon état du tuyau flexible :

• Il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur;
• le matériel n'est pas durci, mais présente une élasticité correcte; les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le.

Avertissement! lorsquе

l'installation est terminée, assurez-vous que chaque raccord est étanche.

Utilisez une solution savonneuse et pas de flamme!

Reemplacement des injecteurs (pour la belgique uniquement)

1. Démontez les supports des casseroles.
2. Démontez les chapeaux et les couronnés du brûleur.
3. À l'aide d'une clé de 7, démontez les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Caractéristiques techniques »).
4. Assemblez les pièces et suivez la même procédure dans l'ordre inverse.
5. Remplacez la plaque signalétique (qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouvez cette plaque dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut être modifiée ou est différente de la pression nécessaire, vous devez monter un système de réglage de la pression sur le tuyau d'arrivée de gaz.

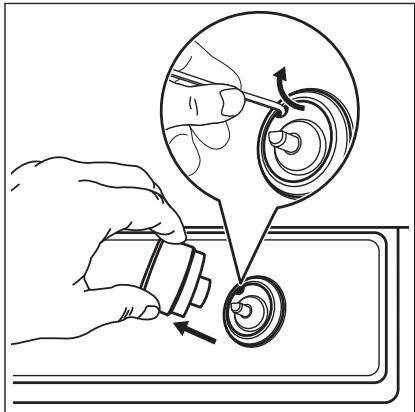

Réglage au niveau minimal (uniquement pour la belgique)

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.

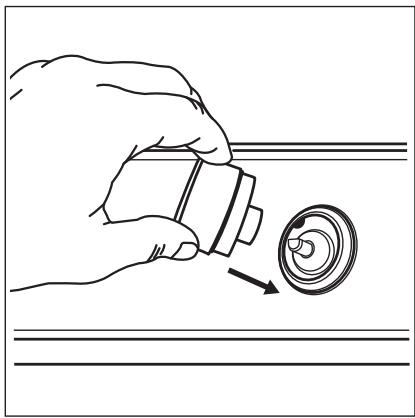

3. Retirez la manette et le joint.

1. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage. du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour (1/2 tour pour un brûleur multi-couronne).

1. Réinstallez le joint et la manette.

AVERTISSEMENT! Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

Raccordement électrique

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondent bien à la tension et à la puissance de l'alimentation locale. - Cet appareil est fourni avec un cable d'alimentation. Une fiche appropriée, capable de supporter la charge indiquée sur la plaque signalétique, doit être adaptée au cable d'alimentation. Assurez-vous que la fiche est branchée dans une prise correcte. Utilisez toujours une prise de courant de sécurité correctement installée. Assurez-vous que la prise de courant est accessible une fois l'appareil installé. - Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur. L'appareil ne doit pas être raccordé à l'aide d'un prolongateur, d'un adaptateur ni d'une prise multiple (risque d'incendie). Assurez-vous que le raccordement à la terre est conforme aux normes et réglementations. Le cable d'alimentation ne doit pas être exposé à une température supérieure à 90°C.

Cable d'alimentation

Pour remplacer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H03V2V2-F T90.

Assurez-vous que la section du câble convient à la tension et à la température de fonctionnement. Le câble de terre jaune/vert doit être plus long.

d'environ 2 cm que le câble de phase marron (ou noir).

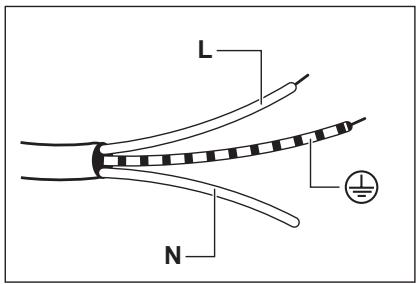

1. Reliez le fil vert et jaune (terre) à la borne portant la lecture « E » ou le symbole de terre ou de couleur verte et jaune.
2. Reliez le fil bleu (neutre) à la borne portant la lecture « N » ou de couleur bleue.
3. Reliez le fil marron (phase) à la borne portant la lettre « L ». Il doit toujours être relié à la phase du réseau électrique.

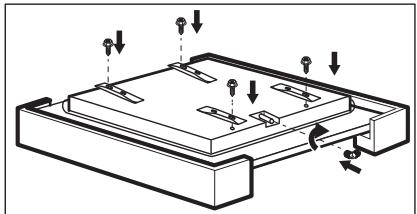

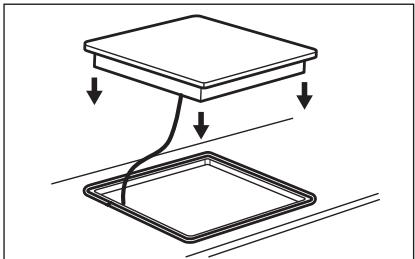

Montage

3. 4.

6. 7.

équerre fournie 8.

ATTENTION! Installez l'appareil uniquement sur un plan de travail dont la surface est plane.

Possibilités d'insertion

Le panneau installé sous la table de cuisson doit être facile à p tirer et facilement accessible au cas où une intervention technique serait nécessaire.

Élément de cuisine avec une porte

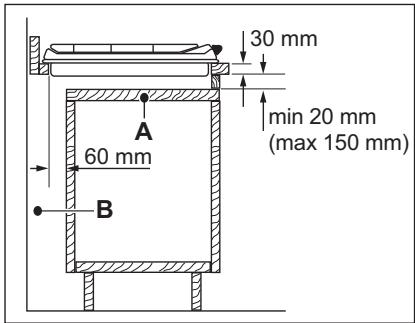

A. Panneau amovible B. Espace pour les branchements

Élément de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

Description de la TABLE de cuisson

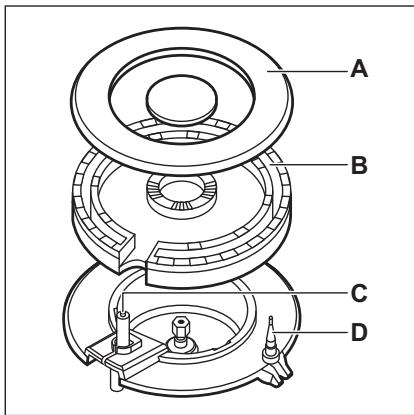

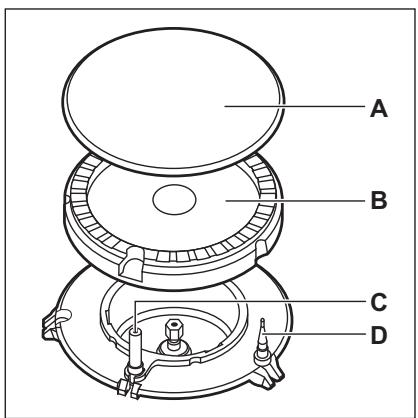

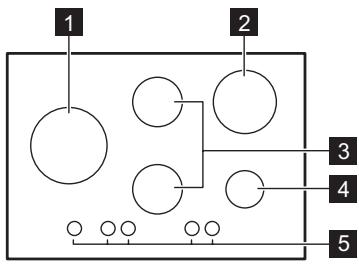

1 Brûleur multi-couronne 2 Brûleur rapide 3 Brûleur semi-rapide 4 Brûleur auxiliaire 5 Manettes de commande

Manette de commande

Symbole	Description
●	pas d'alimentation en gaz / position Arrêt
▲	position d'allumage / alimen-tation en gaz maximale

Symbole	Description
∅	alimentation en gaz minimale

Utilisation quotidenne

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

VUE D'ensemble des bruleurs

A. Chapeau du brûleur B. Couronne du brûleur C. Bougie d'allumage D. Thermocouple

Allumage du bruleur

Allumez toujours le brûleur avant de poser un récipient dessus.

AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enfoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximal (a).
2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple de chauffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brûle régulièrement, réglez son débit.

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés. AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'accord et attendez au moins 1 minute avant de réessayez d'allumer le brûleur. ATTENTION! En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enfoncerez-la. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer.

Conseils

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal. La table de cuisson est fournie avec les valves de distribution progressive. Elles rendent le réglage de la flamme plus précis.

Arrét du bruleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt

AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les recipients du brûleur.

ATTENTION! N'utilisez pas de plats en fonte, en argile, en grès, de grils ou de plats à gratin. L'acier inoxydable peut ternir s'il est trop chauffé.

AVERTISSEMENT! Ne placez pas le même contenant deux brûleurs.

AVERTISSEMENT! Ne placez pas de récipients instables ou déformés sur le brûleur afin d'éviter les débordements et les blessures.

ATTENTION! Assurez-vous que le fond des récipients ne se trouve pas trop près de la manette de commande, sinon la flamme fait chauffer la manette.

ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du devant de la table de cuisson.

ATTENTION! Assurez-vous que les récipients de cuisson sont bien centrés sur le brûleur afin de garantir leur stabilité et de réduire la consommation de gaz.

Diamètres des récipients

Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.

Brûleur	Diamètre du réci-pient (mm)
Multi couronne	180 - 280
Rapide	180 - 260
Semi-rapide (avant)	120 - 180
Semi-rapide (arrière)	120 - 220
Auxiliaire	80 - 180

Entretien et nettoyage

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

Informations générales

• Nettoyez la table de cuisson après chaque utilisation. Utilisez toujours un récipient dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson. Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.

Acier inoxydable

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux. Pour retirer les résidus d'aliments et de graisses brûlées ou les taches tenaces, déposez une petite quantité de détergent doux dessus et laissez-le agir pendant quelques minutes avant de nettoyer. Pour protéger les surfaces en acier, utilisez des produits nettoyants spécifiques conçus pour le nettoyage de l'acier inoxydable.
• N'utilisez pas de produits nettoyants contenant des produits chimiques corrosifs comme le chlorure. Ne nettoyez pas la surface avec des

produits désinfectants, des agents détachants ou anti-rouille, ni avec des produits de nettoyage par immersion.

Supports de casserole

Les supports de casserole ne sont pas adaptés au lavage dans un lave-vaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole pour nettoyer facilement la table de cuisson.

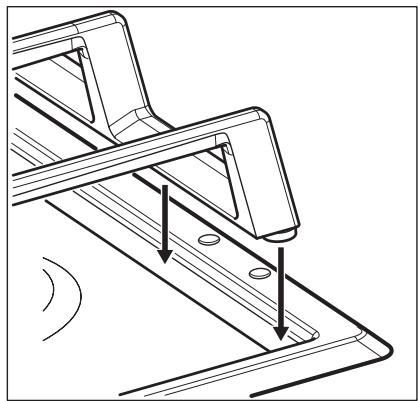

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut avoir des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. Après avoir lavé les supports de casserole, veillez à les remettre correctement en place.

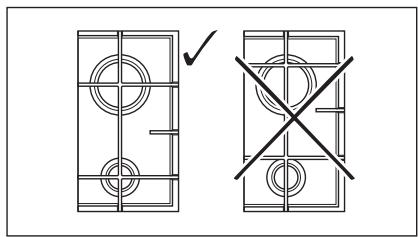

3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de

les casserole sont alignés avec le centre du brûleur.

Nettoyage de la TABLE de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments

Dépannage

contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.
• Nettoyez les éléments en émail, les chapeaux et les couronnées avec de l'eau chaude savonneuse et séchez-les soigneusement avant de les remettre en place.

Nettoyage de la BOUGIE d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnées des brûleurs ne sont pas obstrués.

Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

AVERTISSEMENT! Reportez-vous

aux chapitres concernant la sécurité.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Problème	Cause probable	Solution
Il n'y a aucune étincelle lorsque vous essayez d'activer le générateur d'étincelle.	La table de cisson n'est pas connectée à une source d'alienation électrique ou le branchement est incorrect.	Vérifié que la table de cisson est correctement branchée à une source d'alimentation électrique.
	Le fusible a disjoncté.	Vérifié que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, faites appel à un élec-tricien qualifié.
	Le chapeau et la couronne du brûleur sont mal positionnés.	Placez correctement le cha-peau et la couronne du brûleur.
La flamme s'éteint immédiate-ment après l'allumage.	Le thermocouple n'est pas suf-fisamment chauffé.	Maintenez la manette enfoncée pendant 10 secondes maxi-mum une fois la flamme allu-mée.
L'anneau de flamme est irrégu-lier.	La couronne du brûleur est en-crassée par des résidus ali-mentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

Si vous NE trouvez PAS de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Veuillez lui fournir les informations se trouvant sur la plaque signalétique. Assurez-vous d'utiliser correctement l'appareil. En cas d'erreur de manipulation de la part de l'utilisateur, le déplacement du technicien du service après-vente ou du vendeur pourrait être

facturé, même en cours de garantie. Les instructions relatives au service après-vente et aux conditions de garantie figurent dans le livre de garantie.

Étiquettes fournies dans le SACHET des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant). B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

DIMENSIONS DE LA TABLE DE CUISSON

Largeur	745 mm
Profondeur	510 mm

AUTRES CARACTÉRISTIQUES TECHNIQUES

PUISSANCE TOTALE :	Gaz d'origi-ne :	G20/G25 (2E+) 20/25 mbar (BE)	12,0 kW
		G20 (2E) 20 mbar (LU)	12,0 kW
	Gaz de rem-placement :	G30 (3+) 28-30 mbar	832 g/h
		G31 (3+) 37 mbar	818 g/h
Alimentation électrique :	220-240 V ~ 50-60 Hz
Catégorie de l'appareil :	II2E+3+ (BE)I2E (LU)
Raccordement au gaz :	R 1/2"
Classe de l'ap-pareil :	3

DIAMÉTRES DES VIS DE RÉGLAGE

BRULEUR	Ø VIS DE RÉGLAGE 1/100 mm
Multi couronne	57
Rapide	42
Semi-rapide	32
Auxiliaire	28

BRULEURS À GAZ POUR LE GAZ NATUREL G20/G25 20/25 mbar (BE) - G20 20 mbar (LU)

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTERISTIQUE DE L'INJECTEUR
Multi couronne	4,0	1,4	146
Rapide	3,0	0,75	119
Semi-rapide	2,0	0,45	96
Auxiliaire	1,0	0,33	70

BRULEURS À GAZ POUR LPG G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	CARACTERIS-TIQUE DE L'IN-JECTEUR	DéBIT DE GAZ NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Multi cou-ronne	3,65	1,4	095	265	261
Rapide	2,8	0,75	86	204	200
Semi-rapide	2,0	0,45	71	145	143
Auxiliaire	1,0	0,33	50	73	71

Rendement énergétique

INFORMATIONS DE PRODUIT SELON LA NORME EU 66/2014

Identification du modele		ZGH76534XS, ZGH76535XS
Type de table de cuisson		Table de cuisson intégrée
Nombre de brûleurs à gaz		5
Efficacité énergétique selon le brûleur à gaz (EE gas burner)	Arrière central - Semi-rapide	55.0%
	Arrière droit - Rapide	57.1%
	Milieu gauche - Multi couronne	55.5%
	Avant central - Semi-rapide	56.1%
	Avant droit - Auxiliaire	non applicable
Efficacité énergétique de la table de cuisson (EE gas hob)		55.9%

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Général

Économies d'energie

• Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés. Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs.
• Mettez le récipient au centre du brûleur. Lorsque vous chauffez de l'eau, n'utilisez que la quantité d'eau dont vous avez besoin. Si possible, couvrez toujours les récipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
• Si c'est possible, utilisez un autocuiseur. Reportez-vous à son mode d'emploi.

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas.

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
