Producttype	Inbouw gaskookplaat
Merk	Zanussi
Model	ZGH76534XS
Aantal branders	5
Soorten branders	1 meerkroon, 1 snel, 2 halfsnel, 1 hulp
Afmetingen (B x D)	745 mm x 510 mm
Elektrische aansluiting	220-240 V ~ 50-60 Hz
Totaal gasvermogen (G20)	12,0 kW
Totaal gasvermogen (G30)	832 g/h
Gasaansluiting	R 1/2"
Apparaatcategorie	II2E+3+ (BE) / I2E (LU)
Energie-efficiëntie	55,9 %
Veiligheidsvoorziening	Thermokoppel (automatische uitschakeling bij vlamuitval)
Ontsteking	Geïntegreerde elektrische ontsteking
Oppervlaktemateriaal	Roestvrij staal
Reiniging	Handmatige reiniging van branders en roosters; geen stoomreiniger gebruiken
Onderhoud	Periodieke controle van de gasslang en de drukregelaar
Kinderbeveiliging	Aanbevolen kinderbeveiliging (niet ingebouwd)
Repareerbaarheid	Onderdelen beschikbaar bij de erkende klantenservice
Garantie	Raadpleeg het meegeleverde garantieboekje

Veelgestelde vragen - ZGH76534XS ZANUSSI

Hoe steek ik een brander aan?

Druk de knop in en draai hem naar links tot de maximale gasstand. Houd hem ongeveer 10 seconden ingedrukt om de thermokoppel te verwarmen. Zodra de vlam stabiel is, laat los en pas de stand aan.

Wat moet ik doen als de brander niet aangaat?

Controleer of de kookplaat is aangesloten en de zekering niet is gesprongen. Zorg ervoor dat de branderdeksel en -kroon correct zijn geplaatst en schoon zijn. Als het probleem aanhoudt, neem contact op met een erkende klantendienst.

Hoe reinig ik de branders?

Verwijder de pansteunen, deksels en kronen. Was ze met warm sop en droog ze goed af. Doe ze niet in de vaatwasser. Reinig de ontstekingsbougie met een droge doek.

Kan ik gietijzeren of stenen pannen gebruiken?

Nee, vermijd pannen van gietijzer, klei, steen of grills. Gebruik alleen stabiele pannen met een vlakke bodem en een diameter die past bij de brander (zie de tabel met diameters in de handleiding).

Hoe bespaar ik energie met deze kookplaat?

Gebruik pannen met de juiste diameter, dek ze af met een deksel, zet de vlam lager zodra het kookt en gebruik bij voorkeur een snelkookpan. Zorg ervoor dat de branders en roosters correct zijn gemonteerd.

Wat zijn de aanbevolen pannendiameters voor elke brander?

Meerkroon: 180-280 mm; Snel: 180-260 mm; Halfsnel voor: 120-180 mm; Halfsnel achter: 120-220 mm; Hulp: 80-180 mm. Plaats de pan altijd gecentreerd op de brander.

Hoe vervang ik een sproeier om van gastype te wisselen?

Deze handeling moet worden uitgevoerd door een gekwalificeerde professional. Verwijder de roosters, deksels en kronen, en vervang de sproeiers met een 7 mm sleutel. Gebruik de sproeiers die bij het nieuwe gas horen (zie de kenmerktabel in de handleiding).

Wat moet ik doen bij onbedoeld uitgaan van de vlam?

Draai de knop onmiddellijk naar de Uit-stand en wacht minstens 1 minuut voordat u de brander opnieuw aansteekt. Als het probleem aanhoudt, controleer of de thermokoppel schoon is en correct werkt.

Hoe installeer ik de kookplaat?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Houd minimale afstanden tot andere apparaten aan, zorg dat het werkblad vlak is en dat er voldoende ventilatie is. Volg de meegeleverde montage-instructies.

Wat zijn de belangrijke veiligheidsvoorschriften?

Laat het apparaat nooit onbeheerd achter tijdens het koken. Houd kinderen en huisdieren op afstand. Gebruik geen water om een vetbrand te blussen. Bewaar niets op het kookoppervlak. Zorg ervoor dat het snoer niet in contact komt met hete oppervlakken.

GEBRUIKSAANWIJZING ZGH76534XS ZANUSSI

NL Gebruiksaanwijzing

Kookplaat

Advies over gebruik, brochures, het oplossen van problemen, onderhouds- en reparatie-informatie:

Lees zorgvuldig de meegeleverde instructies voor installatie en gebruik van het apparaat. De fabrikant is niet verantwoordelijk voor letsel of schade veroorzaakt door een verkeerde installatie of verkeerd gebruik. Bewaar de instructies altijd op een veilige en toegankelijke plaats voor toekomstig gebruik.

VEILIGHEID VAN KINDEREN EN KWETSBARE MENSEN

• Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en door mensen met beperkte lichamelijke, zintuiglijke of verstandelijke vermogens of een gebrek aan ervaring en kennis, indien zij onder toezicht staan of instructies hebben gekregen over het veilig gebruiken van het apparaat en indien zij de eventuele gevaren begrijpen.
• Laat kinderen niet met het apparaat spelen.
• Houd alle verpakking uit de buurt van kinderen en gooi het op passende wijze weg.
• Houd kinderen en huisdieren uit de buurt van het apparaat als het in werking is of afkoelt. Het apparaat is heet.
• Als het apparaat is voorzien van een kinderslot, dient dit te worden geactiveerd.
• Kinderen mogen zonder toezicht geen reinigings- en onderhoudswerkzaamheden aan het apparaat uitvoeren.
• Kinderen van 3 jaar en jonger moeten tijdens de werking van dit apparaat altijd uit de buurt worden gehouden.

ALGEMENE VEILIGHEID

WAARSCHUWING: Het apparaat en de toegankelijke onderdelen worden tijdens gebruik heet. U dient te voorkomen de verwarmingselementen aan te raken.

• Bedien het apparaat niet met een externe timer of een apart afstandsbedieningssysteem. WAARSCHUWING: Zonder toezicht koken op een kookplaat met vet of olie kan gevaarlijk zijn en brandgevaar opleveren.
• Probeer brand NOOIT met water te blussen, maar schakel in plaats daarvan het apparaat uit en bedek de vlam bijv. met een deksel of blusdeken.
• LET OP: Er dient toezicht te worden gehouden op het bereidingsproces. Een kort bereidingsproces moet onder constant toezicht staan. WAARSCHUWING: Brandgevaar: Bewaar geen voorwerpen op de kookplaten.
• Metalen voorwerpen, zoals messen, vorken, lepels en deksels mogen niet op de kookplaat worden geplaatst, aangezien ze heet kunnen worden.
• Gebruik geen stoomreiniger om het apparaat te reinigen.
• Als de voedingskabel beschadigd is, moet de fabrikant, een erkende serviceverlener of een gekwalificeerd persoon deze vervangen teneinde gevaarlijke situaties te voorkomen.
• Als het apparaat direct op de voeding wordt aangesloten, is er een scheidingsschakelaar met een contactopening nodig op alle polen. Complete afsluiting overeenkomstig de voorwaarden gespecificeerd in de overspanningscategorie III moet worden gegarandeerd. De aardekabel is hiervan uitgesloten.
• Let er bij het leiden van de stroomkabel op dat de kabel niet direct in contact komt (bijvoorbeeld bij gebruik met isolatiehoes) met onderdelen die temperaturen kunnen bereiken van 50°C hoger dan kamertemperatuur. WAARSCHUWING: Gebruik alleen kookplaatbeschermers die door de fabrikant van het kookapparaat zijn ontworpen of door de fabrikant van het apparaat in de gebruiksinstructies als geschikt zijn aangegeven of kookplaatbeschermers die in het apparaat zijn geïntegreerd. Het gebruik van ongeschikte kookplaatbeschermers kan ongelukken veroorzaken.

Dit apparaat is geschikt voor de volgende markten:

BE LU

MONTAGE

WAARSCHUWING! Alleen een erkende installatietechnicus mag het apparaat installeren.

WAARSCHUWING! Gevaar voor letsel of schade aan het apparaat.

• Verwijder alle verpakkingsmaterialen.
• Installeer en gebruik geen beschadigd apparaat.
• Volg de installatie-instructies op die zijn meegeleverd met het apparaat.
• Houd de minimumafstand tot andere apparaten en units in acht. Wees altijd voorzichtig bij het verplaatsen van het apparaat, vooral wanneer het zwaar is. Gebruik altijd veiligheidshandschoenen en gesloten schoeisel. Dicht de oppervlakken af met kit om te voorkomen dat ze gaan opzetten door vocht.
• Bescherm de bodem van het apparaat tegen stoom en vocht.
• Installeer het apparaat niet naast een deur of onder een raam. Dit voorkomt dat heet kookgerei van het apparaat valt als de deur of het raam worden geopend.
• Als het apparaat geïnstalleerd is boven lades, zorg er dan voor dat de ruimte tussen de onderkant van het apparaat en de bovenste lade voldoende is voor luchtcirculatie.
• De onderkant van het apparaat kan heet worden. Wij raden aan om een onbrandbaar scheidingspaneel te plaatsen onder het apparaat om te voorkomen dat de onderkant kan worden aangeraakt.

AANSLUITING AAN HET ELEKTRICITEITSNET

WAARSCHUWING! Gevaar voor brand en elektrische schokken.

Alle elektrische aansluitingen moeten door een gediplomeerd elektromonteur worden gemaakt. - Dit apparaat moet worden aangesloten op een geaard stopcontact. - Verzeker u ervan dat de stekker uit het stopcontact is getrokken, voordat u welke werkzaamheden dan ook uitvoert. Zorg ervoor dat de parameters op het vermogensplaatje overeenkomen met het elektrische vermogen van de netstroom.

• Zorg ervoor dat het apparaat correct is geïnstalleerd. Losse en onjuiste stroomkabels of stekkers (indien van toepassing) kunnen ervoor zorgen dat de contactklem te heet worden.
• Gebruik de juiste stroomkabel.
• Voorkom dat de stroomkabels verstrikt raken. Zorg ervoor dat er een schokbescherming wordt geïnstalleerd.
• Gebruik de klem om spanning op het snoer te voorkomen. Zorg ervoor dat de stroomkabel of stekker (indien van toepassing) het apparaat of heet kookgerei niet aanraakt als u het apparaat op de nabijgelegen contactdozen aansluit.
• Gebruik geen meerwegstekkers en verlengsnoeren.
• Zorg dat u de hoofdstekker (indien van toepassing) of kabel niet beschadigt. Neem contact op met onze service-afdeling of een elektromonteur om een beschadigde hoofdkabel te vervangen.
• De schokbescherming van delen onder stroom en geïsoleerde delen moet op zo'n manier worden bevestigd dat het niet zonder gereedschap kan worden verplaatst.
• Steek de stekker pas in het stopcontact als de installatie is voltooid. Zorg ervoor dat het netsnoer na installatie bereikbaar is.
• Sluit de stroomstekker niet aan op een losse stroomaansluiting. Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker.
• Gebruik alleen de juiste isolatie-apparaten: stroomonderbrekers, zekeringen (schroefzekeringen moeten uit de houder worden verwijderd), aardlekschakelaars en contactgevers.
• De elektrische installatie moet een isolatieapparaat bevatten waardoor het apparaat volledig van het lichtnet afgesloten kan worden. Het isolatieapparaat moet een contactopening hebben met een minimale breedte van 3 mm.

GASAANSLUITING

• Alle gasaansluitingen moeten door een gediplomeerd installateur worden gemaakt.
• Controleer vóór de installatie of de plaatselijke distributieomstandigheden (gassoort en -druk) en de afstelling van het apparaat met elkaar te combineren zijn. Zorg ervoor dat er koude luchtcirculatie in het apparaat aanwezig is. Op het typeplaatje staat informatie over de gastoevoer.
• Dit apparaat mag niet aangesloten worden op een inrichting die producten afvoert voor verbranding. Sluit het apparaat aan volgens de geldende installatieregels. Let op de vereisten voor voldoende ventilatie.

GEBRUIK

WAARSCHUWING! Gevaar voor letsel, brandwonden of elektrische schokken.

• Verwijder voor gebruik (indien van toepassing) de verpakking, labels en beschermfolie.
• Gebruik dit apparaat in een huishoudelijke omgeving.
• De specificatie van het apparaat mag niet worden veranderd. Zorg ervoor dat de ventilatieopeningen niet geblokkeerd zijn.
• Laat het apparaat tijdens het gebruik niet onbeheerd achter. Zet de kookzone op "uit" na elk gebruik. Leg geen bestek of pannendeksels op de kookzones. Deze kunnen heet worden. Bedien het apparaat niet met natte handen of als het contact maakt met water.
• Het apparaat mag niet worden gebruikt als werkblad of aanrecht.
• Als u eten in de hete olie doet, kan het spatten.

WAARSCHUWING! Risico op brand en explosie

• Verhitte vetten en olie kunnen ontvlambare damp afgeven. Houd vlammen of verwarmde voorwerpen uit de buurt van vet en olie als u ermee kookt.
• De dampen die hete olie afgeeft kunnen spontane ontbranding veroorzaken.
• Gebruikte olie die voedselresten bevat, kan brand veroorzaken bij een lagere temperatuur dan olie die voor de eerste keer wordt gebruikt.
• Plaats geen ontvlambare producten of gerechten die vochtig zijn gemaakt met ontvlambare producten in, bij of op het apparaat.

WAARSCHUWING! Risico op schade aan het apparaat.

Zet geen heet kookgerei op het bedieningspaneel. - Laat kookgerei niet droogkoken. - Laat geen voorwerpen of kookgerei op het apparaat vallen. Het oppervlak kan beschadigen. - Activeer de kookzones niet met lege pannen of zonder pannen erop.

• Geen aluminiumfolie op het apparaat leggen.
• Gebruik alleen stabiel kookgerei met de juiste vorm en een diameter groter dan de afmetingen van de branders. Zorg ervoor dat de pannen in het midden van de branders staan. Zorg dat de vlam niet uit gaat als u de knop snel van de maximale stand naar de minimale stand draait.
• Gebruik alleen de accessoires die meegeleverd zijn met het apparaat.
• Plaats geen vlamverdeler op de brander.
• Het gebruik van een kookapparaat op gas leidt tot de productie van warmte en vocht. Zorg voor een goede ventilatie in de ruimte waar het apparaat is geïnstalleerd.
• U moet bij langdurig intensief gebruik van het apparaat waarschijnlijk meer ventileren, bijvoorbeeld door een raam te openen, of effectiever ventileren, bijvoorbeeld door het niveau van de aanwezige mechanische ventilatie op te voeren.
• Dit apparaat is uitsluitend bestemd om mee te koken. Het mag niet worden gebruikt voor andere doeleinden, zoals het verwarmen van een kamer.
• Laat geen zure vloeistoffen, zoals bijvoorbeeld azijn, citroensap of reinigingsmiddelen voor het verwijderen van kalkaanslag, in aanraking komen met de kookplaat. Hierdoor kunnen doffe plekken ontstaan. Verkleuring van het email of roestvrij staal is niet van invloed op de werking van het apparaat.

ONDERHOUD EN REINIGING

WAARSCHUWING! Verwijder de toetsen, knoppen of pakkingen niet van het bedieningspaneel. Er kan water in het apparaat komen en schade veroorzaken.

• Reinig het apparaat regelmatig om te voorkomen dat het materiaal van het oppervlak achteruitgaat. Schakel het apparaat uit en laat het afkoelen voordat u het schoonmaakt. Trek voor onderhoudswerkzaamheden de stekker uit het stopcontact.
• Gebruik geen waterstralen of stoom om het apparaat te reinigen.
• Reinig het apparaat met een vochtige zachte doek. Gebruik alleen neutrale reinigingsmiddelen. Gebruik geen schuurmiddelen, schuursponsjes, oplosmiddelen of metalen voorwerpen.
• De branders niet in de afwasautomaat reinigen.

SERVICEDIENST

• Neem contact op met een erkende servicedienst voor reparatie van het apparaat.
• Gebruik uitsluitend originele reserveonderdelen.

VERWIJDERING

WAARSCHUWING! Gevaar voor letsel of verstikking.

MONTAGE

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

VOOR MONTAGE

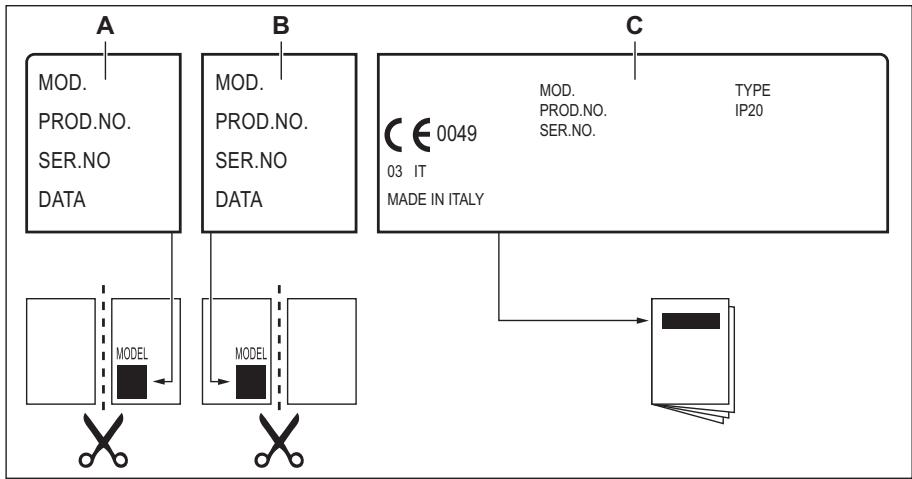

Voordat u de kookplaat installeert, dient u de onderstaande informatie van het typeplaatje te noteren. Het typeplaatje bevindt zich onderop de kookplaat.

Model Productnummer (PNC) Serienummer

GASAANSLUITING

WAARSCHUWING! De volgende instructies over de installatie en het onderhoud moeten opgevolgd worden door vakkundig personeel in overeenstemming met de geldende voorschriften.

De aansluiting op de gastoevoer moet uitgevoerd worden met behulp van een AGB-koppeling. Kies vaste aansluitingen of gebruik een flexibele leiding in AGB (roestvrij staal), in overeenstemming met de voorschriften die van kracht zijn (NBN D 51.003). Als u flexibele metalen leidingen gebruikt, moet u opletten dat deze niet in aanraking komen met bewegende onderdelen, of dat ze niet vastgeklemd worden. Wees ook voorzichtig wanneer de kookplaat in combinatie met een oven wordt geïnstalleerd.

• Neem contact met uw plaatselijke overheid voor informatie m.b.t. correcte afvalverwerking van het apparaat. Haal de stekker uit het stopcontact.
• Snijd het netsnoer vlak bij het apparaat af en gooi het weg. Maak de externe gasleidingen plat.

Controleer of de gastoevoerdruk van het apparaat voldoet aan de aanbevolen waarden. De verstelbare aansluiting wordt op de uitbreidingsbrug bevestigd met behulp van een schroefdraadmoer G 1/2". Alle onderdelen die getoond worden op de afbeelding zijn reeds in de fabriek gemonteerd. Het apparaat werd voor het de fabriek verliet getest, om voor u de beste resultaten te verzekeren.

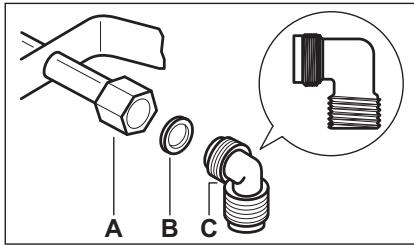

A. Einde van de as met moer (koppelkracht 10 ± 2Nm ) B. Sluiting meegeleverd met het apparaat C. Elleboogverbindingsstuk meegeleverd met het apparaat

Vloeibaar gas

Gebruik de rubberen pijphouder voor vloeibaar gas. Koppel altijd de pakking vast. Ga vervolgens door met de gasaansluiting.

De flexibele leiding is maar voor gebruik als de leiding:

• niet warmer worden dan kamertemperatuur, warmer dan 30°C ;
• de leiding niet langer is dan 1500 mm
• geen knikken vertoont;
• niet onderworpen is aan tractie of torsie;
• niet in aanraking komt met scherpe randen of hoeken;
• de leiding gemakkelijk onderzocht kan worden om de toestand ervan te controleren.

De controle van de staat van de flexibele leiding bestaat erin te controleren of:

• de leiding geen barsten, sneden, vlekken of brandsporen vertoont op de twee uiteinden en over de volledige lengte;
• het materiaal niet gehard is, maar de juiste elasticiteit vertoont
• de bevestigingsklemmen niet verroest zijn
• de vervaldatum niet is verstreken.

Als er een of meerdere defecten waarneembaar zijn, mag de leiding niet worden gerepareerd, maar moet deze worden vervangen.

WAARSCHUWING! Controleer wanneer de installatie is voltooid of alle leidingfittingen goed zijn afgedicht. Gebruik een zeepoplossing, geen vlam!

VERVANGING SPUITMONDEN (ALLEEN VOOR BELGIË)

1. Verwijder de pannendrager.
2. Verwijder de branderkappen en -kronen.
3. Verwijder met een dopsleutel 7 de hoofdsproeiers, en vervang ze door de sproeiers die vereist zijn voor het type gas dat u gebruikt (zie de tabel in het hoofdstuk 'Technische gegevens').
4. Zet de onderdelen in omgekeerde volgorde terug.
5. Vervang het typeplaatje (naast de gastoevoerleiding) door het plaatje voor het nieuwe type gastoevoer. U kunt het plaatje vinden in het zakje dat bij het apparaat geleverd is.

Als de toevoergasdruk aanpasbaar is of verschilt van de vereiste druk, moet u een geschikte drukregelaar op de gastoevoerleiding monteren.

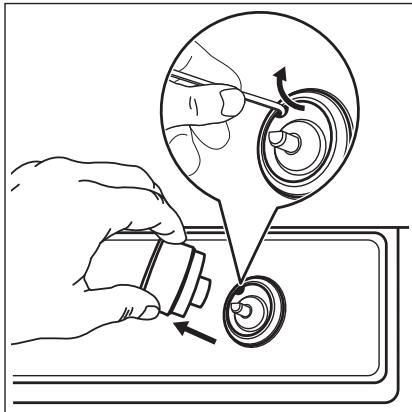

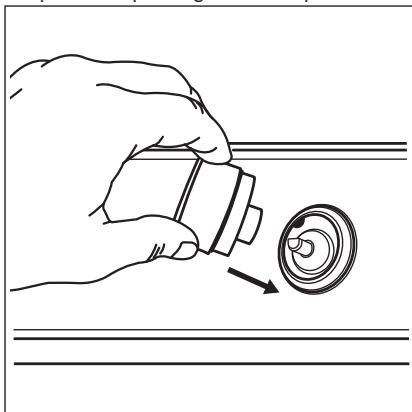

AANPASSING VAN HET MINIMALE NIVEAU (ALLEEN VOOR BELGIË)

Het minimumniveau van de branders afstellen:

1. Steek de brander aan.
2. Draai de knop naar de minimale stand.
3. Verwijder de knop en de pakking.

1. Pas de stand van de bypass-schroef aan met een smalle schroevendraaier (A).

1. Als u overstapt:

van aardgas G20/G25 20/25 mbar op vloeibaar gas, draai de instelschroef dan helemaal vast. - van vloeibaar gas op aardgas G20/G25 20/25 mbar, draai de bypass-schroef dan ongeveer 1/4 draai los (1/2 draai bij een multibrander).

1. Herplaats de pakking en de knop.

WAARSCHUWING! Zorg dat de vlam niet uitgaat als u de knop snel van de maximale stand naar de minimale stand draait.

Zorg ervoor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. - Dit apparaat wordt geleverd met een netsnoer. Dit moet voorzien zijn van een geschikte stekker, die geschikt is voor de belasting die vermeld is op het identificatieplaatje. Zorg dat u de stekker in een goed stopcontact steekt. - Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact. Zorg ervoor dat het netsnoer na installatie bereikbaar is. - Trek niet aan het netsnoer om het apparaat los te koppelen. Trek altijd aan de stekker. - Er is brandgevaar als het apparaat verbinding maakt met een verlengkabel, een adapter of een meervoudige aansluiting. Zorg ervoor dat de aarde-aansluiting overeenkomt met de normen en regelgeving. - Laat de stroomkabel niet warmer worden dan 90°C.

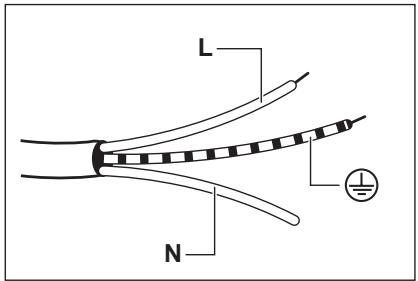

AANSLUITKABEL

Gebruik om de aansluitkabel te vervangen alleen de speciale kabel of een gelijksoortig type. Het kabeltype is: H03V2V2-F T90.

Zorg ervoor dat de doorsnede van het snoer geschikt is voor het voltage en de bedrijfstemperatuur. De geel/groene aarddraad moet ongeveer 2 cm langer zijn dan de bruine (of zwarte) fasedraad.

1. Sluit de groen/gele (aarde) draad aan op de eindklem gemarkeerd met de letter 'E' of het aardsymbool, of groen/geel gekleurd.
2. Sluit de blauwe (nul) draad aan op de eindklem gemarkeerd met de letter 'N', of blauw gekleurd.
3. Sluit de bruine (onder spanning staande) draad aan op de eindklem gemarkeerd met de letter 'L'. Deze moet altijd worden aangesloten op de netfase.

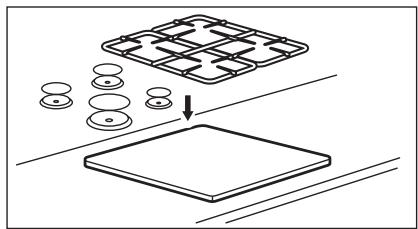

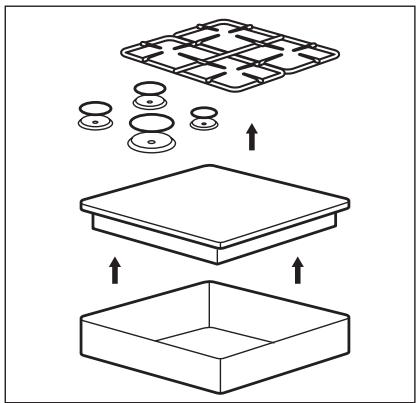

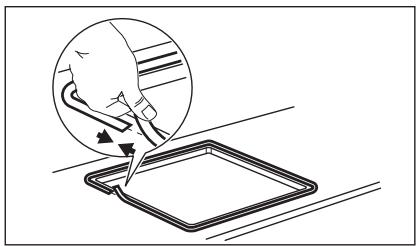

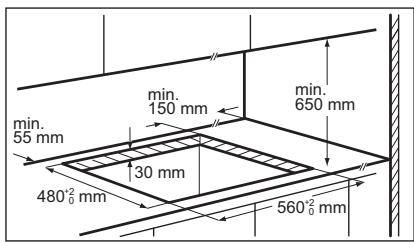

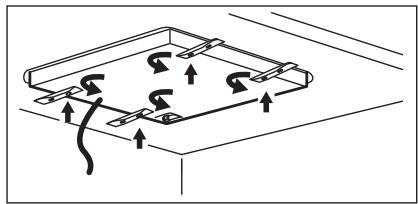

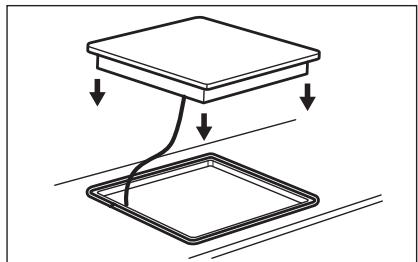

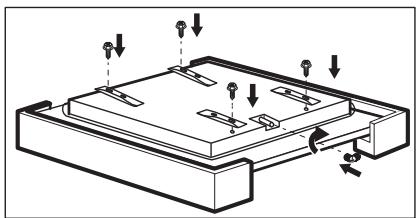

IN ELKAAR ZETTEN

1.

2.

3.

4.

5.

6.

7.

A) meegeleverde steun

8.

LET OP! Installeer het apparaat alleen op een werkblad met een plat oppervlak.

MOGELIJKHEDEN VOOR INBOUW

Het paneel geïnstalleerd onder de kookplaat moet eenvoudig te verwijderen zijn en eenvoudig toegang bieden indien technische hulp nodig is.

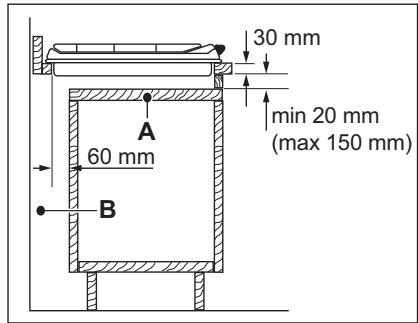

Keukenmeubel met

A. Verwijderbaar paneel B. Ruimte voor aansluitingen

Keukenmeubel met oven

Om veiligheidsredenen en om een gemakkelijke verwijdering van de oven uit het meubel mogelijk te maken, moeten de elektrische aansluitingen van de kookplaat en de oven afzonderlijk geïnstalleerd worden.

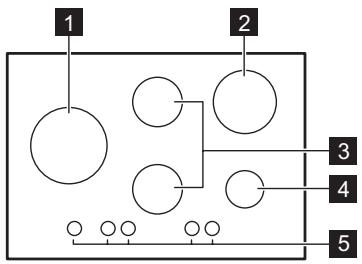

INDELING KOOKPLAAT

1 Multibrander 2 Snelle brander 3 Normale brander 4 Sudderbrander 5 Bedieningsknoppen

BEDIENINGSKNOP

Symbool	Beschrijving
	geen gastoevoer / uit-stand
	ontstekingsstand / maximale gastoevoer

Symbool	Beschrijving
∅	minimale gastoevoer

DAGELIJKS GEBRUIK

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

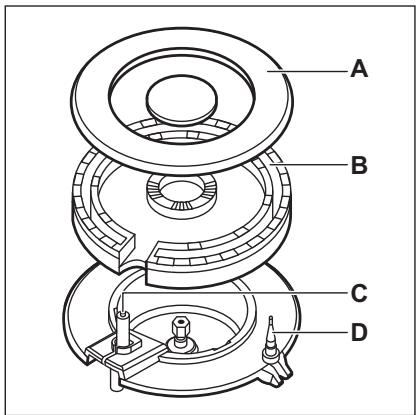

BRANDEROVERZICHT

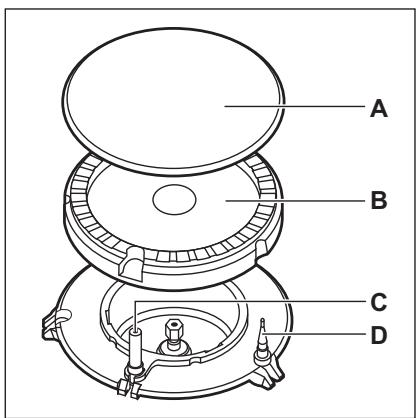

A. Branderdeksel B. Branderkroon C. Ontstekingsbougie D. Thermokoppeling

ONTSTEKING VAN DE BRANDER

Ontsteek de brander altijd voordat u het kookgerei erop plaatst.

WAARSCHUWING! Ga voorzichtig te werk bij het gebruik van branders (open vuur) in de keuken. De fabrikant kan niet aansprakelijk worden gesteld in geval van onjuist gebruik van de vlam.

1. Druk de bedieningsknop helemaal in en draai de knop linksom naar de maximale gastoevoerstand (6).
2. Houd de bedieningsknop ongeveer 10 seconden ingedrukt. Het thermokoppel kan dan opwarmen. Als u dat niet doet, wordt de gastoevoer onderbroken.
3. Stel de vlam af zodra deze regelmatig brandt.

Als de brander na enkele pogingen niet aangaat, controleer dan of de kroon en het branderdeksel goed op hun plaats zitten.

WAARSCHUWING! Houd de bedieningsknop niet langer dan 15 seconden ingedrukt. Als de brander na 15 seconden nog niet brandt, laat de bedieningsknop los en wacht minstens 1 minuut voordat u opnieuw probeert de vlam te ontsteken.

LET OP! Bij afwezigheid van elektrische stroom kunt u de brander ontsteken zonder elektrische inrichting. Breng in dat geval een vlam in de buurt van de brander, draai de regelknop tegen de wijzers van de klok in naar de maximale gastoevoerstand en druk deze in. Houd de regelknop gedurende 10 seconden of korter ingedrukt om het thermokoppel op te laten warmen.

AANWIJZINGEN EN TIPS

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

Draai als de brander per ongeluk uit gaat de bedieningsknop maar de uit stand en probeer na minimaal 1 minuut de brander weer aan te steken.

De vonkontsteking kan automatisch starten wanneer u de stekker in het stopcontact steekt, na de installatie of na een stroomonderbreking. Dat is normaal.

De kookplaat wordt geleverd met de progressieve waarden. Hierdoor is de vlamregulering nauwkeuriger.

DE BRANDER UITSCHAKELEN

Om de vlam te doven, de knop maar de off-positie draaien.

WAARSCHUWING! Draai de vlam altijd lager of schakel hem uit voordat u de pan van de brander haalt.

KOOKGEREI

LET OP! Gebruik geen gietijzeren pannen, aardewerk of grillplaten. Het roestvrij staal kan beschadigd worden als het te heet wordt.

WAARSCHUWING! Zet een pan niet op twee branders.

WAARSCHUWING! Zet geen instabiele of beschadigde pannen op de brander om morsen en letsel te voorkomen.

LET OP! Zorg dat de bodems van de pannen niet dicht bij de bedieningsknop staan, anders worden de bedieningsknoppen heet.

LET OP! Zorg dat de handvaten van de pot niet boven de voorste rand van het werkblad komen.

LET OP! Zorg dat de potten zich in het midden van de brander bevinden, voor een maximum aan stabiliteit en lager gasverbruik.

DIAMETER VAN HET KOOKGEREI

Gebruik alleen kookgerei met een bodem diameter die geschikt is voor de afmeting van de plaat.

Brander	Diameter van de paffen (mm)
Multikroon	180 - 280
Rapid	180 - 260
Normaal (voor)	120 - 180
Normaal (achter)	120 - 220
Sudderbrander	80 - 180

ONDERHOUD EN REINIGING

WAARSCHUWING! Raadpleeg de hoofdstukken Veiligheid.

ALGEMENE INFORMATIE

Maak de kookplaat na ieder gebruik schoon. - Gebruik altijd kookgerei met een schone bodem. - Krassen of donkere vlekken op het oppervlak hebben geen invloed op de werking van de kookplaat. - Gebruik een specifiek schoonmaakmiddel voor het oppervlak van de kookplaat.

Roestvrij staal

Was de onderdelen van roestvrij staal af met water en droog ze vervolgens met een zachte doek. - Laat aangebrande etensresten, vet en hardnekkige vlekken voordat u deze reinigt een paar minuten weken in een kleine hoeveelheid mild reinigingsmiddel. - Gebruik schoonmaakproducten die speciaal zijn ontwikkeld voor de reiniging van roestvrij staal ter bescherming van het oppervlak. - Gebruik geen schoonmaakproducten die bijtende chemicaliën bevatten, zoals chloor. Reinig het oppervlak ook niet met ontsmettende middelen, vlekken- of roestverwijderaars en reinigingsmethoden waarbij het product moet worden ondergedompeld.

PANNENDRAGERS

De pansteunen zijn niet bestand tegen afwassen in een afwasautomaat. Ze moeten met de hand worden afgewassen.

1. U kunt de pansteunen verwijderen voor een gemakkelijke reiniging van de kookplaat.

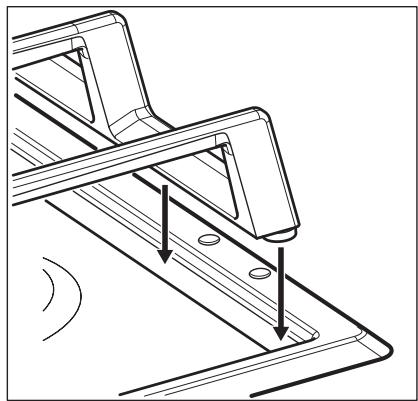

Ga zeer voorzichtig te werk bij het vervangen van de pannendrager, dit om schade aan het oppervlak van de kookplaat te vermijden.

1. De emaillelaag kan scherpe randen hebben, dus wees voorzichtig tijdens het met de hand afwassen en afdrogen. Verwijder hardnekkige vlekken zo nodig met een pastareiniger.

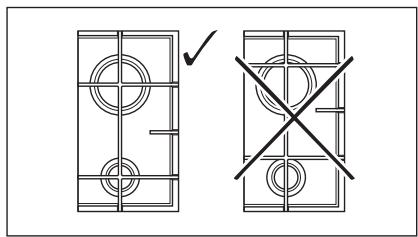

2. Zorg er na het reinigen van de pansteunen voor dat u ze in de juiste stand terugplaatst.
3. Om ervoor te zorgen dat de brander goed werkt, moeten de armen van de pannendrager in het midden van de brander worden geplaatst.

DE KOOKPLAAT SCHOONMAKEN

• Verwijder direct: gesmolten kunststof, plastic folie, suiker en suikerhoudend voedsel, anders

kan dit schade aan de kookplaat veroorzaken. Doe voorzichtig om brandwonden te voorkomen.

• Verwijder nadat de kookplaat voldoende is afgekoeld: kalk- en waterkringen, vetspatten en metaalachtig glanzende verkleuringen. Reinig de kookplaat met een vochtige doek en een beetje niet-schurend reinigingsmiddel. Droog de kookplaat na reiniging af met een zachte doek. Was de geëmailleerde delen, deksels en kronen met een warm sopje en laat ze goed drogen alvorens ze terug te plaatsen.

REINIGEN VAN DE ONTSTEKINGSKNOP

Dit onderdeel is uitgerust met een keramische ontstekingsbougie met een metalen elektrode. Reinig deze onderdelen altijd, om moeilijkheden bij het aansteken te voorkomen, en controleer of de branderkroonopeningen niet verstopt zijn.

PERIODIEK ONDERHOUD

Raadpleeg regelmatig uw lokale serviceafdeling, om de staat van de gastoevoerleiding en de drukregelaar (indien gemonteerd) te controleren.

WAARSCHUWING! Raadpleeg de

hoofdstukken Veiligheid.

Probleem	Mogelijk oorzaak	oplossing
Er is geen vonk als de vontkont-steking worden geactiveerd.	De kookplaat is Niet aangeslo-ten op een stopcontact of is Niet goed geinstalleerd.	Controler of de kookplaat goed is aangesloten op hetlichtnet.
	De zekering is doorgeslagen.	Controler of de zekering deoorzaak van de storing is. Als de zekeringen koer op keer doorslaan, neemt u contact op met een erkende installeur.
	De brandenderdeksel en kroon zit-ten Niet goed op hun plaats.	Plaats de brandenderdeksel en de kroon op juiste wijze.
De vlam.gaat meteen na de ontsteking UIT.	Het thermokoppel is Niet vol-doende opgewarmed.	Na het ontsteken van de vlam, de knop circa 10 sec. ingedrukt houden.
De vlamring is ongelijk.	De branderkroon is verstopt met etensresten.	Controller of de hoofdinspui-ter Niet verstopt is en of de branderkroon schoon is.

ALS U HET PROBLEEM NIET KUNT OPLOSSEN...

Als u het probleem zelf niet kunt verhelpen, neem dan contact op met uw verkoper of de serviceafdeling. Zie voor deze gegevens het typeplaatje. Verzeker u ervan dat u de kookplaat correct gebruikt heeft. Bij onjuist gebruik van het apparaat wordt het bezoek van de onderhoudstechnicus van de klantenservice of de

vakhandelaar in rekening gebracht, zelfs tijdens de garantieperiode. De instructies over het service center en de garantiebepalingen vindt u in het garantieboekje.

LABELS MEEGELEVERD IN DE ZAK MET ACCESSOIRES

Bevestig de stickers zoals hieronder weergegeven:

A. Plak het op de garantiekaart en verstuur dit deel (indien van toepassing). B. Plak het op de garantiekaart en bewaar dit deel (indien van toepassing).

C. Plak het op het instructieboekje.

AFMETINGEN KOOKPLAAT

Breedte	745 mm
Diepte	510 mm

Modelidentificatie		ZGH76534XS, ZGH76535XS
Type kooktoestel		Ingebouwde kook-plaat
Aantal gasbranders		5
Energiezuinigheid per gasbrander (EE gas burner)	Middenachter - Normale brander	55.0%
	Rechtsachter - Snelle brander	57.1%
	Linksmidden - Multikronenbrander	55.5%
	Middenvoor - Normale brander	56.1%
	Rechts voor - hulp	niet van toepassing
Energiezuinigheid voor de gaskook-plaat (EE gas hob)		55.9%

EN 30-2-1: Huishoudelijke kookapparaten op gas - deel 2-1: Energieverbruik - Algemeen

ENERGIE BESPAREN

Zorg er voor gebruik voor dat de branders en pansteunen goed worden geplaatst. - Gebruik alleen kookgerei met een bodemdiameter die geschikt is voor de afmeting van de plaat. Zet de pan in het midden van de brander. Warm alleen de hoeveelheid water op die u nodig heeft. - Doe indien mogelijk altijd een deksel op de pan. - Wanneer de vloeistof begint te koken, draait u de vlam omlaag, totdat de vloeistof zachtjes pruttelt. - Gebruik indien mogelijk een hogedrukpan. Zie de gebruikshandleiding van de hogedrukpan.

Recycle de materialen met het symbool. Gooi de verpakking in een geschikte afvalcontainer om het te recycleren. Bescherm het milieu en de volksgezondheid en recycle op een correcte manier het afval van elektrische en elektronische

apparaten. Gooi apparaten gemarkeerd met het symbool niet weg met het huishoudelijk afval. Breng het product naar het milieustation bij u in de buurt of neem contact op met de gemeente.
