Type d'appareil	Four encastrable
Capacité	Non précisé
Type de cuisson	Chaleur tournante et statique
Nombre de fonctions	Plusieurs fonctions de cuisson
Commandes	Manettes rotatives
Affichage	Non précisé
Type de nettoyage	Non précisé
Éclairage intérieur	Oui
Type d'installation	Encastrable
Matériau intérieur	Non précisé
Sécurité enfant	Non précisé
Consommation énergétique	Non précisé
Dimensions (LxHxP)	Non précisé
Accessoires inclus	Grille et lèchefrite
Type d'alimentation	Électrique
Ventilation	Ventilateur de convection

FOIRE AUX QUESTIONS - MDS7206WH CATA

Comment allumer le CATA MDS7206WH ?

Pour allumer le CATA MDS7206WH, appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température du four ?

Utilisez le bouton de sélection de température pour choisir la température souhaitée, puis attendez que le voyant de préchauffage s'éteigne.

Que faire si le four ne chauffe pas ?

Vérifiez que le four est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le CATA MDS7206WH ?

Utilisez un chiffon doux et un nettoyant non abrasif. Ne pas utiliser de produits agressifs qui pourraient endommager la surface.

Quels sont les modes de cuisson disponibles ?

Le CATA MDS7206WH propose plusieurs modes de cuisson, y compris la cuisson traditionnelle, la chaleur tournante et le gril.

Comment utiliser la fonction de minuterie ?

Pour utiliser la minuterie, tournez le bouton de la minuterie sur le temps souhaité. Le four émettra un signal sonore lorsque le temps est écoulé.

Le four émet un bruit étrange, que faire ?

Un bruit inhabituel peut être dû à un ventilateur ou à un élément chauffant. Assurez-vous que rien ne bloque les ventilateurs et vérifiez si le bruit persiste après quelques minutes.

Comment réinitialiser le four ?

Pour réinitialiser le CATA MDS7206WH, débranchez-le pendant quelques minutes, puis rebranchez-le.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement fourni avec le produit. Vous pouvez également le télécharger sur le site officiel de CATA.

Le four affiche une erreur, que faire ?

Référez-vous au manuel d'utilisation pour le code d'erreur spécifique. En cas de doute, contactez le service client pour assistance.

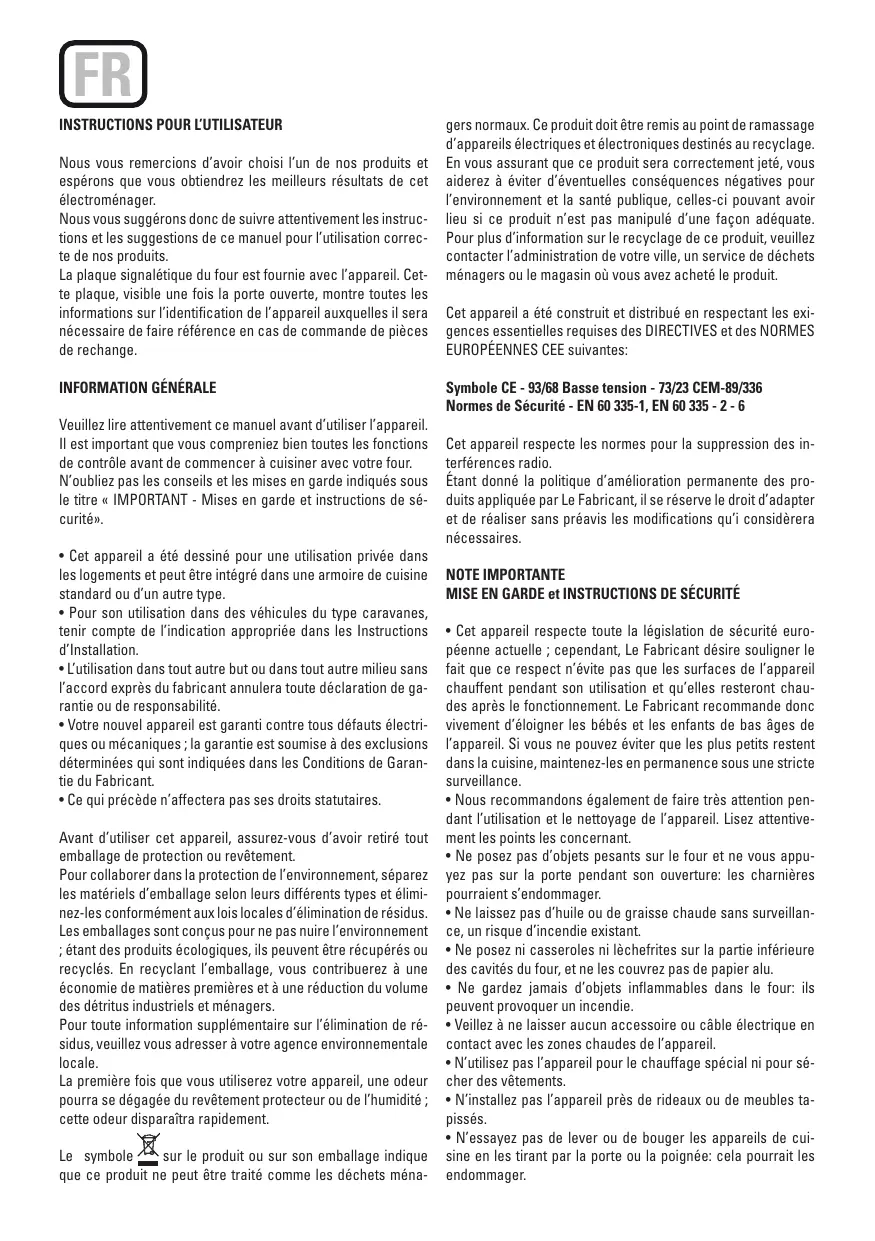

MODE D'EMPLOI MDS7206WH CATA

Instructions pour l'usage et la maintenance des jours a encastrement

EN

Este Manual del Nombre de la月下旬 est un excellent guide sur les questions de l'emploi, dont le cas d'une personne ne peut se pensée.

Nosyouremercionsd'avoirchoisi l'unde nos produits et espérons que youou obtiendrezlesmeilleurs résultats de cet électroménager.

Nos you suggestonsdoncésuivereattentivementlesinstructions et les suggestions de ce manuel pour l'utilisation correcte de nos produits.

La plaque signalétique du four est fournie avec l'appareil. Cette plaque, visible une fois la porte ouverte, montre toutes les informations sur l'identification de l'appareil auxquelles il sera nécessaire de faire reférence en cas de commande de pièces de rechange.

INFORMATION GÉNÉRALE

Veuillez ire attentivement ce manuel avant d'utiliser l'appareil. Il est important que vous comprendiez bien toutes les fonctions de contrôle avant de commencer a cuisiner avec votre four.

N'oubliez pas les conseils et les mises en garde indiqués sous le titre « IMPORTANT - Mises en garde et instructions de sécurité».

• Cet apparueil a ete dessiné pour une utilisation privée dans les logements et peut etre integre dans une armoire de cuisine standard ou d'un autre type.
• Pour son'utilisation dans des vehicules du type caravanes, tener compte de l'indication appropriée dans les Instructions d'Installation.
• L'utilisation dans tout autre but ou dans tout autre milieu sans l'accord espèds du fabricant annulera toute déclaration de garantie ou de responsabilité.
• Voiture nouvel apparéil est garantie contre tous défauts électriques ou mécaniques; la garantie est soumise à des exclusions déterminées qui sont indiquées dans les Conditions de Garantie du Fabricant.
• Ce qui precede n'affectora pas ses droits statutaires.

Avant d'utiliser cet apparéil, assurez-vous d'avoir retire tout emballage de protection ou revêtement.

Pour collaborer dans la protection de l'environnement, séparez les matériels d'emballage selon leurs différents types et éliminé-les conformément aux lois locales d'élimination de résidus. Les emballages sont concès pour ne pas nuir l'environnement; étant des produits écologiques, ils peuvent être recupérés ou recyclées. En recyclant l'emballage, vous contribuerez à une économie de matières premières et à une réduction du volume des détritus industriels et menagers.

Pour toute information supplémentaire sur l'élimination de résidus, veuillez vous adresser à votre agence environnementale locale.

La première fois que vous utiliserez votre apparéil, une odeur pourra se dégagée du revêtement protecteur ou de l'humidité; cette odeur disparaïtra rapidement.

Le symbole sur le produit ou sur son emballage indique que ce produit ne peut etre traite comme les déchets mena

gers normaux. Ce produit doit être remis au point de ramassage d'appareils électriques et électroniques destinés au recyclage. En vous assurant que ce produit sera correctement jete, vous aiderez à éviter d'eventuelles conséquences négatives pour l'environnement et la santé publique, celles-ci pouvant avoir lieu si ce produit n'est pas manipulé d'une façon ajustée. Pour plus d'information sur le recyclage de ce produit, veillez contacter l'administration de votre ville, un service de déchets menagers ou le magasin où vous avez acheté le produit.

Cet apparéil a été construit et distribué en respectant les exigences essentielles requises des DIRECTIVES et des NORMES EUROPEÉNNES CEE suivantes:

Symbole CE - 93/68 Basse tension - 73/23 CEM-89/336 Normes de Sécurité - EN 60 335-1, EN 60 335 - 2 - 6

Cet appeareil respecte les normes pour la suppression des interférences radio.

Étant donné la politique d'amélioration permanente des produits appliquée par Le Fabricant, il se réserve le droit d'adapter et de réaliser sans prévis les modifications qu'i considérer na necessities.

NOTE IMPORTANTE MISE EN GARDE et INSTRUCTIONS DE SECURITE

• Cet apparéil respecte toute la législation de sécurité européen actuelle ; cependant, Le Fabricant désire souligner le fait que ce respect n'évite pas que les surfaces de l' apparéil chauffent pendant son utilisation et qu'elles resteront chaues après le fonctionnement. Le Fabricant recommende donc vivement d'éloigner les bébés et les enfants de bas âges de l' apparéil. Si vous ne pouvez éviter que les plus petits restent dans la cuisine, maintenance-les en permanence sous une stricte surveillance.
• Nous recommendons également de faire très attention pendant l'utilisation et le nettoyage de l'appareil. Lizez attentivement les points les concernant.
• Ne posez pas d'objets pesants sur le four et ne vous appuyez pas sur la porte pendant son ouverture: les charnières pourraient s'endommager.
• Ne laissez pas d'huile ou de graisse chaude sans surveillance, un risque d'incendie existant.
• Ne posez ni casseroles ni lèchefrites sur la partie inférieure des cavités du four, et ne les couvrez pas de papier alu.
• Ne gardez jamais d'objets inflammables dans le four: ils peuvent provoquer un incendie.
• Veiliez à ne laisser aucun accessoire ou cable électrique en contact avec les zones chaudes de l'appareil.
• N'utilise pas l'appareil pour le chauffage spécial ni pour secher des vêtements.
• N'installez pas l'appareil pres de rideaux ou de meubles ta-pissés.

• N'essayez pas de lever ou de bouger les apparèils de cuisine en les tirant par la porte ou la poignée: cela pourrait les endommager.

• Si le joint du four est très sale, la porte ne fermera pas correctement quand le four fonctionnera. Le devant des meubles situés pres du four peut être endommages. Le joint du four doit toujours être propre.

• Pendant son utilisation, l'appareil chaffe. Des précautions doivent donc être prises pour éviter de toucher des éléments chauffants à l'intérieur du fou.
• Ouvrez le four en faisant attention: de la vapeur chaude peut en sortir et provoquer des brûlures à quiconque en serait proche.
• Ne verse pas d'eau dans le four quand il est très chaud: l'email pourrait s'endommager.
• Cet apparéil doit être installé correctement par une personne qualifiée et strictement en accord avec les instructions du fabricant.
• Le Fabricant decline toute responsabilité pour les dommages personnels ou matériels résultats d'une utilisation non conforme aux indications du present manuel ou d'une installation incorrecte de cet apparéil.
• De la chaleur, de la vapeur et de l'humidité se produit pendant l'utilisation du four. Évitez tout type de blessures et assurez-vous que la pierce est ventilée d'une façon adequate. Si l'appareil est utilisé de façon prolongée, une ventilation supplémentaire peut être nécessaire; en cas de doute sur le volume nécessaire, veuillez consulterer votre installerateur qualifié.

MODE D'EMPLOI

Ce Manuel de l'Utilisateur doit être conservé pour de futures consultations et l'utilisation par celui qu'un qui ne serait pas familiarisé avec cet apparéil.

Avant d'utiliser le four, en nettoyer soigneusement l'intérieur à l'eau tiède et au savon non abrasif. Introduire la grille et la l'échefrite dans leurs guides respectifs.

Ensuite,metre le four a température maximale pendant environ 20 minutes pour eliminer tout residu de graisse,d'huile ou de résines de fabrication qui pourrait cause des odeurs désagreables pendant la cuisson.

ATENTION: Au cours de cette première cuisson, il est possible qu'un peu de fumée ou des odeurs désagreables se dégagent du four.

Dans ce cas, ventiliez correctement la pièce jusqu'à la fin de ce premier fonctionnement. Cette simple opération terminée, le four sera prét pour réaliser sa première cuisson.

Cet apparéil est exclusivement destiné à une utilisation menagère.

Utilisez le four uniquement pour cuisiner des alimentes.

UTILISATION DU FOUR

Le four est contrôle par thermostat entre 50^ et/ou 250^ , en fonction de la température requise. Le pilote lumineux du thermostat s'allume et s'esteint pour indiquer le contrôle de temperaturependant les périodes de fonctionnement.

Le mode de cuisson désiré est sélectionné en utilisant le bouton de contrôle multifonctions. Les fonctions pouvant être sélectionnées sont les suivantes:

A. LUMière DU FOUR. Automatique pour tous les modélles quand le mode de cuisson est choisi. La lumière du four reste allumée pendant que le four est utilisé.

B. MODE DE CONVECTION. Permet une cuisson traditionnelle avec de la chaleur des éléments supérieur et inférieur.
C. MODE D'ÉLÉMENT SUPérieUR. Pour la cuisson do-uce, pour dorer ou pour conserver les plats cuisineches chauds.
D. MODE D'ÉLÉMENT INFÉRIEUR. Utilisé pour la cuisson lente et pour chauffer les repas.
E. MODE D'ÉLÉMENT CIRCULAIRE AVEC RENFORT DE VENTILATEUR.

Permet de chauffer uniformément avec le ventilateur et de cuisine differents plats en même temps sur différents niveaux.

F MODE D'ELÉMENT INFÉRIEUR AVEC RENFORT DE VENTILATEUR. Permet de chauffer par semi-convection avec l'élement inférieur pour des plats délicats.
G. MODE DE CONVECTION AVEC RENFORT DE VENTILATEUR. Permit de chauffer par convection avec les éléments supérieur et inférieur pour une cuisson uniforme.
H. MODE GRIL. Pour gratiner et dorer les alimentes.
MAXI-GRIL. Le même procédé qu'au point précédent mais l'élement du grill permet de griller une zone plus importante.
J. MODE DE GRIL AVEC RENFORT DE VENTILATEUR. Permet de dorer rapidement pour que les alimentés conservent leur jus. En mode cuisson à ventilationforcée, cette fonction est la plus efficace au niveau énergétique.
K. MODE DECONGÉLATION. Le ventilateur fonctionne sans chaleur pour réduire le temps de décongélation des alimentés congelés.

CONSEILS UTILES

• Avant de cuisiner, assurez-vous de retarder du four tous les accessoires non utilisés.
• Préchauffez le four à une température de cuisson avant de l'utiliser.
• Placez les plats de cuisson au centre du four et, quand vous en utilisez plusieurs, laissez un espace entre eux pour que l'air circule.
• Ne pas replir excessivement la lèchefte pour préparer un gâteau au fruit juteux. Le jus des fruits qui dégoutte de la lèchefte produit des taches qu'il est impossible d'éliminer.
• Ne pas introduire de plats sur la base du four et ne pas la couvir de papier alu; cela produit une accumulation thermique. Les temps de cuisson et de grillades ne coïncideraient pas ce qui pourrait endommager l'email.
• Ouvrez le moins possible la porte du four pour voir les aliments (la lumière du four reste allumée pendant la cuisson).
• Faites attention au moment d'ouvir la porte pour éviter le contact avec les pieces chaudes et la vapeur.

INSTRUCTIONS POUR LA CUISSON

Consultez l'information des recipients des aliments pour connaître les températures et les temps de cuisson. Lorsque vous yourserez familiarisé avec le rendement de votre apparéil, les températures et les temps peuvent être modifiés pour les adapter à vos goûts personnels.

Vérifiez que les alimentés congelés se déconglient bien entiennent avant de les cuisiner, sauf indication contraire.

Type d'aliment	Temp. °C	Guides	Temps de cuisson en minutes
			Conseille	Personnel
Plats sucrés dans moule avec pâté battue
Gâteaux ou viennoiseries	175	2	55-65
Tarte sublime	175	3	60-70
Plats sucrés dans moule à "pastaflora"
Fond de tartes	200	3	08-10
Fond de tarte avec fromage blanc	200	3	25-35
Fond de tarte avec fruits	200	3	25-35
Fond pour tartes	180	3	30-45
Pain mou 1 Kg de farine	200	3	25-35
Petits plats sucrés
"Pastaflora"	200	3	10-15
Pâté à Beignets	200	2	35-45
Pâté à Biscuits	200	3	15-20
Lasagne	225	2	40-50
Viandes (Temps de cuisson par cm d'épaissier
Rôtis à cuisson longue	200	2	120-150
Rôtis à cuisson courte	200	2	60-90
Boulettes	200	2	30-40
Volailles
Canard 1 1/2 kg	200	2	120-180
Oie 3 Kg	200	2	150-210
Poulet grillé	200	2	60-90
Dinde 5 Kg	175	2	240-260

Type d'aliment	Temp. °C	Guides	Temps de cuisson en minutes
			Conseilé	Personnel
Gibier
Lièvre	200	2	60-90
Pâté de chevreuil	200	2	90-150
Gigot de cerf	175	2	90-180
Légumes
Pommes de terre au four	220	2	30-40
Flan aux légumes	200	2	40-50
Poissons
Truite 200	2	40-50
Daurade	200	2	40-50
Pizza	240	3	10-20
Gril
Côtelettes		4	8-12
Saucisses		4	10-12
Poulet grillé		2	25-35
Rôti de veau grillé 0,6 Kg			50-60

• Le numéro des guides fait ↔reference au plus bas (l'appui sur le fond du four étant exclus puisque le plat ne peut y'être introduit

LES INFORMATIONS SUR LES EMPLACEMENT SONT DONNÉE À TITRE radio, ÉTANT DONNÉ QUE LE TYPE ET LE TEMPS DE CUISSON VARIOENT EN FONCTION DE LA QUANTITÉ ET DE LA QUALITE DES ALIMENTS.

COMMENT UTILISER LE GRIL

Posez les alimentes que vous désirer dorer sur le grille ou dans un plat à bords très bas. La grille doit être placeau niveau le plus haut, alors que la l'échefrite doit rester au niveau le plus bas. Connecter la résistance gril sur la position du sélecteur pour les fours ventilés , ou sur la position ,

du sélecteur pour les fours multifonctions. En fonction du type d'aliment (viandes, poissons, volailles, etc.) il sera nécessaire de les returner pour pouvoir exposer les deux faces aux rayons infrarouges du gril. À titre purement d'orientation, nous indiquons ci-après quelques temps de cuisson:

Aliments au Gril	Temps de cuisson en minutes Conseillé
Viandes peu épaisses ou fines	4-6
Viandes normales	5-8
Poisson sans écailles	8-10
Poisson (par ex. truite, saumon	12-15
Saucisses	10-12
Sandwichs	2-5

MISE EN GARDE

• N'utilise pas de papier alu pour couvrir la l'echefrite ou pour chauffer.
• N'enveloppez pas les alimentés dans du papier alu et ne les placez pas sous le grille - la grande réflectivité de l'aluminium pourrait endommager l'élément du grille.

EMPLOI DU TEMPORISATEUR ELECTRONIQUE À 5 TOUCHES

Description des fonctions des touches:

Alarme d'avertissement

Cuisson avec fonction automatique (durée)

Fin du temps de cuisson (temps final)

Fonctionnement manuel

Numeros de réduction pour tous les programmes

Numérods'augmentation pour tous les programmes

Définition des symboles illuminés:

Indique qu'une cuisson programmée est en cours, ou qu'elle est sur la position manuelle.

Avertisseur acoustique programme.

Avec "A" (tous deux clignotant): Erreur de programmation

A: PROGRAMME AUTOMATIQUE

(Clignant): Programmateur sur automatique, mais nonprogramme ou arrivée a terme de celui-ci.

(Illumination fixe): Programmateur sur automatique et programmée.

Aucun symbole allumé, sauf les numérios de l'horloge, indique qu'il existe un temps d'attente programme.

Fonctions du programmeur:

Horloge à écran avec indication de 24 heures.

Signal acoustique (maximum 23 heures et 59 minutes).

Programmation automatique (Commencement et fin de la cuisson)

Programmation semi-automatique (seulement commencement ou seulement fin de cuisson).

Le temporisateur ne fonctionne que lorsque l'appareil est branché à l'alimentation électrique.

Horloge électronique

Immédiatement après avoir branché l'appareil (égardless après une éventuelle coupure de courant), TROIS caractères clignotant s'affichent sur l'écran.

Pour insérer l'heure correcte, appuyer simultanement sur

• et EN MÉME TEMPS sur l'un des boutons + , jusqu'à ce que l'heure correcte soit atteinte. Il existe un retard d'acceptation de 5 secondes pendant lequel aucun bouton ne doit être touché.

La vitesse de changement de l'afficheur augmentera notablement quelques secondes après avoir commencer a appuyer sur les boutons + et + .

Cuisson manuelle

(Sans utiliser le programmateur)

Pour utiliser le four sans s'aider du programmateur, il est nécessaire d'annuler l'indication « A » clignotant; pour cela, appuyer sur le bouton

Si I'indicateur « A » est fixe (ce qui indique que le four estprogramme), annulez au préalable le programme en appuyant sur et en mettant I'indicateur sur 0.

Cuisson automatique.

(Commencement et fin de la cuisson)

1)Programmez le temps de la cuisson au moyen de la touche
2) Proprogrammez l'heure de la fin de la cuisson au moyen de la touche
3) Sélectionnéz température et fonction désirées au moyen des commandes du thermostat et du sélecteur.

Le symbole «A» s'affichera sur l'indicateur, indiquant que le four a eté programmé.

Example pratique:

Pour réaliser une cuisson de 45 minutes qui devra terminée à 14h 00.

• En appuyant sur 串 , fixez 0.45 sur l'indicateur.
• En appuyant sur fixez 14.00 sur l'indicateur

Après ces opérations, l'heure actuelle réapparaitra sur l'indicateur ainsi que le symbole «A», indiquant que la programmation a été comprise et méorisée.

À 13h 15 (14h 00 moins 45 minutes), le four se mettra automatiquement en marche, les symboles et « A » restant affichés pendant la cuisson.

A 14h 00, la cuisson s'arrêtera automatiquement, le signal sonore intermittent retentira. Pour l'arrêter, appuyer sur

Cuisson semi-automatique

A. Programmation du temps de la cuisson

Fixer le temps de cuissonCHOsi au moyen de la touche Puis fixer l'heure de durée.

La cuisson commencera immidiatement, les symboles « A

» et apparaissant sur l'afficheur. Quand le temps pro

gramme sera ecoulé, la cuisson s'arrête et le signal sonore intermittent retentira. L'éliminer comme indiqué au point précédent.

B. Programmation de l'heure de la fin de cuisson

Fixer l'heure de fin de cuisson可以选择 au moyen de la touche puis fixer l'heure de la fin. La cuisson commencera immédiatement, les symboles « A » et « apparaissant sur l'afficheur.

L'heure fixée de fin de cuisson atteinte, celle-ci s'arrête et le signal sonore intermittent retentira. L'éliminer comme indiqué au point précédent.

L'etat de la programmation peut ete visualise n'importe quand en appuyant sur la touche correspondante. De meme, la programmation peut etre annulée n'importe quand en appuyant sur et en mettant I'afficheur sur zero.En appuyant ensuite sur ,le four sera pret pour le fonctionnement manuel.

Signalélectronique

La fonction du « timer » consiste uniquement dans un signal sonore qui peut etre regle sur une periode maximale de 23 heures 59 minutes. Pour regler le temps, appuyer sur le bouton et simultanement sur (+) ou sur (-) jusqu'acque que le temps desire s'affiche.

Le réglage terminé, l'houre de l'horloge et le symbole s'afficheront de nouveau. Le compte à rebours commencera immeditatement et pourra être visualisé n'import quand en appuyant sur la touche

Quand le temps sera ecoulé,le symbole s'eteindra et un signal sonore intermittent s'activera; pour l'arreter, appuyer sur la touche .Le signal sonore ne contrôle aucune fonction du four.

NOTES

• Si une erreur de réglage estCOMMISE, un signal sonore rétentira et "A"clignotera.Annuler le réglage en appuyant sur la touche ,puis reprogrammer pour le rectifier.Le signal sonore émis à la fin d'un programme continuera de retentir pendant sept minutes,à moins de l'arrêté en appuyant sur la touche .À la fin des sept minutes,le symbole « A » continuae de clignoter.
• Le signal sonore est muni de trois tons: bas, moyen et haut. Pour régler le ton, vérifier que le temporisateur est sur le mode manuel, puis appuyer sur le bouton et le garder appuyé pour écouter le ton choisi. Pour écouter un autre ton, lâcher la touche puis appuyer de nouveau en gardant la touche appuyée. Répéter ces opérations jusqu'à ce que le ton requis soit émis.

ATTENTION! Une coupure du courant électrique provoque l'annulation des fonctions programmes, y compris celle de l'horloge. Une fois le courant revenu, trois zéros intermittents s'afficheront et il sera alors possible de reprogrammer.

EMPLOI DU TEMPORISATEUR MECANIQUE

Après avoir situé les commandes de thermostat dans les positions désirées, tourner la commande dans le sens des aiguilles d'une montre jusqu'à la position maximale, puis tourner en sens inverse jusqu'au temps désiré; une fois ce dernier écoué, le buzzer retentira. Il averit juste à la fin du temps écoué sans enaucun cas interrompree la fonction en cours.

ENTRETIEN DE L'APPAREIL

IMPORTANT

Comme précaution de sécurité, avant toute opération de nettoyage du four toujours le débrancher du courant ou-retirer la ligne d'alimentation de l'appareil.

Le nettoyage du four sans panneaux autonettoyants doit être réalisé après l'utilisation, quand l'appareil est étéeint mais encore tiède, et non chaud, de sorte que la pellicule de graisse produit par les vapeurs de la cuisson sur les parois soit encore facile à retarder; de plus, à ce moment les élaboussures de graisse ne sont pas encore trop durés ni constantes.

Retirez les supports lateraux de fil métallique chromé; tirez la partie avant vers le haut pour les retirer de la paroi et des orifices arrrière. Nettoyez le four avec un chiffon doux imbibé d'une solution diluée d'ammoniaque; rincez et séchez. Si des taches ou des éclaboussures restaient, mettez un chiffon humidifié d'ammoniaque sur le fond du four, fermer la porte et, après quelques heures, lavez le four à l'eau chaude et au détergent liquide; rincez et séchez soignement. Pour nettoyer les parties externes de métal brillant, utilisez un chiffon doux et de l'eau savonneuse; ne jamais utiliser de produits en poudre contenant des abrasifs.

De plus, évitez l'utilisation de substances acides ou alcalines (jus de citron, vinaigre, sel, tomates, etc.) Évitez l'utilisation de produits à base de chloré, d'acides ou d'abrasifs, en particulier pour le nettoyage des parois vernies. N'utilise pas non plus d'éponge métallique ou d'outils rigides, les finitions superficieles du four pouvant être endommagées. N'utilise pas de nettoyeurs à haute pression ni d'appareils à vapeur pour nettoyer le four.

Normalement, passer un chiffon doux et humide avec un détergent chaud est suffisant; cependant, pour les marques persistantes, il est recommandé de procéder comme suit:

PIECES EMAILÉS VITRIFÉES

Utilisez seulement un nettoyant recommendé pour ce type de matériel ; évitez les produits à base de chlorure, comme l'eau de Javel.

VITRE DE LA PORTE

N'utilise jamais de produit abrasif pouvant endommager la vitre. N'oubliez pas que si la surface du panneau en verre se raie, cela pourrait provoquer une panne dangereuse.

Pour faciliter le nettoyage, la vitre interieure de la porte peut etre retiree.

RETRAIT DE LA PORTE DU FOUR

Pour faciliter le nettoyage à l'intérieur du four, la porte peut être retiree.

Type de porte

Les charnieres « A » ont des boulons mobiles « B »

Levez le boulon « B » pour libérer la charnière de son logement.

Fermez ensuite la porte jusqu'à la position intermédiaire.

Vou devez alors lever la porte en la faisant glisser vers l'extérieur pour la retirer; tenez la porte par les cotes pres des charnières pour réaliser ces opérations.

Pour remonter la porte, faites d'abord glisser les charnières dans leurs rainures et ouvrez complètement la porte.

Avant de fermer la porte n'oubliez pas de tourner les écrous mobiles « B » qui servent à maintainir les deux charnières (Fig. 3).

AVERTISSEMENT

• Prenez soit de ne pas-retirer le système de blocage des charnieres au moment d'enlever la porte; dans le cas contraire, le

mécanisme de la charnière effectuerait un retour brusque.

• Ne plongez sous aucun prétexte la portedans de I'eau.

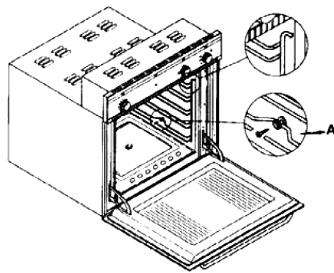

Le four peut être équipé de guides latéraux qui sont fixés à la paroi du four. Introduire les grilles et le lèche-fritte inclus dans les guides latéraux. Ci-après, le démontage des guides est dé-crit pour les deux types existant :

Pour referrer les guides latéraux il suffit d'exercer une légere pression vers le bas sur le point A.

INSTRUCTIONS POUR L'INSTALLATION

Cet apparéil doit être installé par une personne compétente, et conformément à la version actuelle des Règlements et Normes de Sécurité du RU ou leurs équivalents de la Norme Européenne:

Réglements urbanistiques (publiées par le Département de l'Environnement).

Normes urbanistiques (publiées par le Département de Développement d'Écôsse).

Réglementations de câblage IEE.

Electricité dans les réglementations du travail.

MISE EN SERVICE PREALABLE DE L'APPAREIL

Au moment du désemblage, vérifier que les pieces suivantes accompagnent bien l'appareil:

• Manuel d'Instructions et d'Installation
  grille de four 1 lechefrite
• Vis et caches pour fixer l'appareil dans le logement

MISE EN PLACE DE L'APPAREIL (voir Fig. 5)

Ces apparèils sont classés comme de Classe I.

Le branchement à terre est obligatoire, conformément à ce qui est établi par la loi. Le fabricant décline toute responsabilité dans le cas où les normes contre accidents n'auraient pas été respectées.

IMPORTANT

Le meuble ou l'armoire adjacente et tous les matériels utilisés dans l'installation doivent résister une augmentation de température minimum de 85^ sur la temperature ambiente pendant l'utilisation de l'appareil.

Des types de meubles de cuisine déterminés en vinyle ou laminés sont particulièrement suscept à souffrir des dommages par décoloration à des températures situées au-dessous de celles indiquées.

Si l'appareil est installé sans que cette limite de température soit respectée ou s'il est place à moins de 4 mm des armoires adjacentes, la responsabilité sera du propretaire.

NOTES D'INSTALLATION

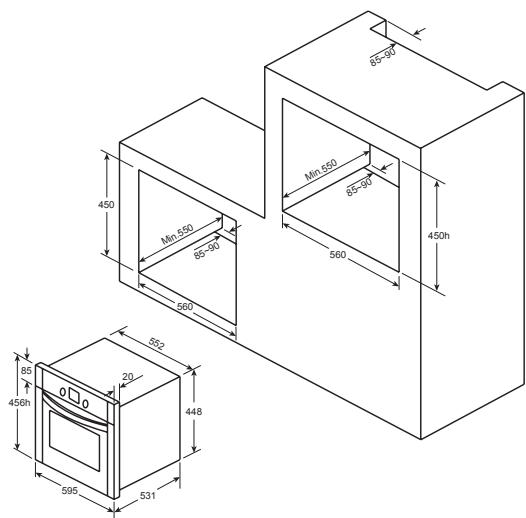

1. Le four doit être installé dans un logement standard de 600mm , comme indiqué Fig. 5, soit sous une cuisinière soit dans une colonne.
2. En inscrant le four dans une colonne, il est indispensable de retarder le panneau arrirée du meuble pour assurer une ventilation suffisante, et de laisser une ouverture d'au moins 85-90 mm, comme indiqué Fig. 5.
3. Vérifier que le four a été fixé correctement et d'une façon sure dans son logement. La fixation du four dans l'armoire se réalisée avec 4 vis "A", Fig. 5, une à chaque coin du cadre de la porte du four.

Fig. 5: Distances d'installation pour fours électriques simples de 60 cm de largeur (la forme de la carcasse supérieure peut varier) et de sa fixation dans l'armoire.

A. Le guide de support doit être retire
B. Espace de 75-90 mm entre le mur et l'arrière de l'étagère de support et la base de l'armoire
C. Socle
D. Face avant du caisson à monter

Fig. 7: Conditions requises de ventilation et de descendoupe pour l'installation d'un four électrique simple dans une unité de cuisine standard.
Conditions requises de ventilation minimales pour les étagères supérieures, de base et de support de l'arrière de l'unité.

A. Panneau arrête
B. Espace de stockage
C. Retirer l'arrière de cette section
D. Panneau arrête
E. Espace de stockage
F. Socle
G. Découpe de ventilation minimum 80 cm2

Fig. 8: Conditions requises de ventilation et de descendue pour l'installation d'un four électrique simple dans une armoire haute.

BRANCHEMENT ÉLECTRIQUE

Avant de brancher l'appareil, vérifier que la tension d'alimentation marquée sur la plaque signalétique coincide bien avec la tension de l'alimentation de réseau.

Pour les installations électriques, le registre NICEIC est recommandé.

MISE EN GARDE - CET APPAREIL DOIT ETRE CONNECTÉ À LA

TERRE

Cet apparéil doit être câblé à un interrupteur automatique bipolaire de 13 A avec prise protégée, qui ait une séparation de contacts de 3 mm et située dans un endroit facilement accessible prés de l' apparéil.

IMPORTANT

Les conducteurs du cable d'alimentation de réseau sont codés par couleurs de la façon suivante:

Vert et jaune - Terre

Bleu - Neutre

Marron-Ligne

• Le conducteur vert et jaune doit être connecté à la borne marquee d'un "E" ou d'un symbole de terre ou de couleur vert et jaune. Le conducteur bleu doit être connecté à la borne marquee d'un "N". Le conducteur marron doit être connecté à la borne marquee d'un "L".
• Àaucoun point,le cable ne devra arrivere à une température supérieure de 50^ à la température ambiente.
• Si le cable d'alimentation est endommagé, il doit être replacé par un cable ou un ensemble spécial que fournir le fabri-cant ou le service après-venture.

REEMPLACEMENT DU CÂBLE D'ALIMENTATION DE RÉSEAU

Si le cable d'alimentation de réseau doit être remplaced, procédér de la façon suivante:

1. Débrancher l'appareil de l'alimentation, dévisser les vis de fixation etsteroler le panneau arriere.
2. Dévisser les vis de fixation et celles des bornes pour libérer le cable existant.
3. Monter le nouveau cable qui devra replir les specifications en rapport avec les Informations Techniques, en assurant la connexion correcte des codes de couleur et que toutes les vis soient correctement serrées.

MAINTENANCE

Avant de réaliser la maintenance, débrancher l'appareil de l'alimentation électrique.

Pendant la période de garantie, demander toutes les interventions nécessaires au Service d'Assistance Technique du fabricant. Tenez compte du fait que l'intervention ou la réparation effectuee par un personnel non autorisé annulera cette garantie.

(Non couvert par la garantie de l'appareil.)

Le four est équipé d'une lampe dont les caractéristiques sont les suivantes: 15 W ou 25 W, 300^ et du type E-14

ATTENTION: Debranchez l'appareil de l'alimentation electri

que, retirez la porte du four ( comme décrit précédemment) ainsi que les étagères.

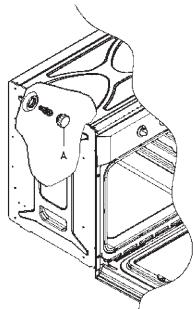

Retirez le couvercle protecteur en verre de l'ampoule, en tournant dans le sens contraire à celui des aiguilles d'une montre. Fig. 9 (A)

Dévissez la vente ampoule et l'éliminer d'une façon sure et écologique; la changer pour une du type spécifique dans les Informations Techniques et remonter le protecteur.

NOTE - Le protecteur en verre peut être très serré ; si besoin, utiliser une mâchoire pour le retarder.

ENTRETIEN ET REMPLACEMENT DES REVÊTÉMENTS CATALIQUES

(Quand ils sont montés, les revêtements ne sont pas couverts par la garantie de l'appareil)

Pour maintir "toujours propres" d'une façon efficace les revêtement, le four doit être chauffé à un minimum de 200^ à condition qu'il existe des taches persistantes, pour évier qu'elles ne deviennent permanentes.

Si les revêtements deviennent noirs et brillants, ils doivent être changés pour des neufs. Retirer tous les accessoires internes pour faciliter le remplacement des revêtements.

Les revêtements de rechange peuvent être achetés directement au Service de Pièces de Rechange du fabricant (voir détails sur la quatrième page de couverture). Au moment de passer la commande, indique les références du type de produit décrit sur la plaque signalétique et/ou le nombre de série de l'appareil.

INFORMATIONS TECHNIQUES

Hauteur: 260~mm

Largeur: 430mm

Profondeur: 340mm

Volume utile: 48 litres

INFORMATIONS ÉLECTRIQUES

Tension nominale:

220V-240V\~50Hz

Connexion d'alimentation:13 A (interrupteur automatique bipolaire avec prise protégée, avec séparation de contacts de 3 mm

ABSORPTION DE PUISSANCE

Résistance sole: 1,30 kW

Résistance plafond: 0,90 kW

Résistance ventilateur: 2,30 kW

Résistance Gril: 1,35kW

Cable d'alimentation de réseau:

3x1,5mm2 type H07RN-F

Ampoule du four:

15 W - 25 W / 300 °C vis du type E-14

Le Fabricant decline toute responsabilité pour les dommages produits à personnes et objets, et qui seraient le résultat d'une installation incorrecte ou impropre de l'appareil.

Le Fabricant se reserve le droit d'apporter, sans besoin de préavis, toutes les modifications qu'il considérerait nécessaires et utiles à ses produits.

USER INSTRUCTIONS
