MDS7206WH - Horno empotrado CATA - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Horno empotrado
Capacidad	No especificado
Tipo de cocción	Convección y estático
Número de funciones	Varias funciones de cocción
Controles	Mandos giratorios
Pantalla	No especificado
Tipo de limpieza	No especificado
Iluminación interior	Sí
Tipo de instalación	Empotrable
Material interior	No especificado
Seguridad para niños	No especificado
Consumo energético	No especificado
Dimensiones (AnxAlxPr)	No especificado
Accesorios incluidos	Rejilla y bandeja
Tipo de alimentación	Eléctrico
Ventilación	Ventilador de convección

Preguntas frecuentes - MDS7206WH CATA

¿Cómo encender el CATA MDS7206WH?

Para encender el CATA MDS7206WH, presione el botón de encendido ubicado en el panel de control.

¿Cómo ajustar la temperatura del horno?

Utilice el botón de selección de temperatura para elegir la temperatura deseada, luego espere a que se apague la luz de precalentamiento.

¿Qué hacer si el horno no calienta?

Verifique que el horno esté correctamente enchufado y que el disyuntor no se haya disparado. Si el problema persiste, contacte al servicio de atención al cliente.

¿Cómo limpiar el CATA MDS7206WH?

Utilice un paño suave y un limpiador no abrasivo. No use productos agresivos que puedan dañar la superficie.

¿Cuáles son los modos de cocción disponibles?

El CATA MDS7206WH ofrece varios modos de cocción, incluyendo la cocción tradicional, el calor circulante y la parrilla.

¿Cómo usar la función de temporizador?

Para usar el temporizador, gire el botón del temporizador al tiempo deseado. El horno emitirá una señal sonora cuando el tiempo haya transcurrido.

El horno emite un ruido extraño, ¿qué hacer?

Un ruido inusual puede deberse a un ventilador o a un elemento calefactor. Asegúrese de que nada bloquee los ventiladores y verifique si el ruido persiste después de unos minutos.

¿Cómo reiniciar el horno?

Para reiniciar el CATA MDS7206WH, desconéctelo durante unos minutos y luego vuelva a conectarlo.

¿Dónde encontrar el manual de usuario?

El manual de usuario generalmente se proporciona con el producto. También puede descargarlo en el sitio oficial de CATA.

El horno muestra un error, ¿qué hacer?

Consulte el manual de usuario para el código de error específico. En caso de duda, contacte al servicio al cliente para asistencia.

MANUAL DE USUARIO MDS7206WH CATA

Instrucciones de uso y mantenimiento para hornos de encastre

DE

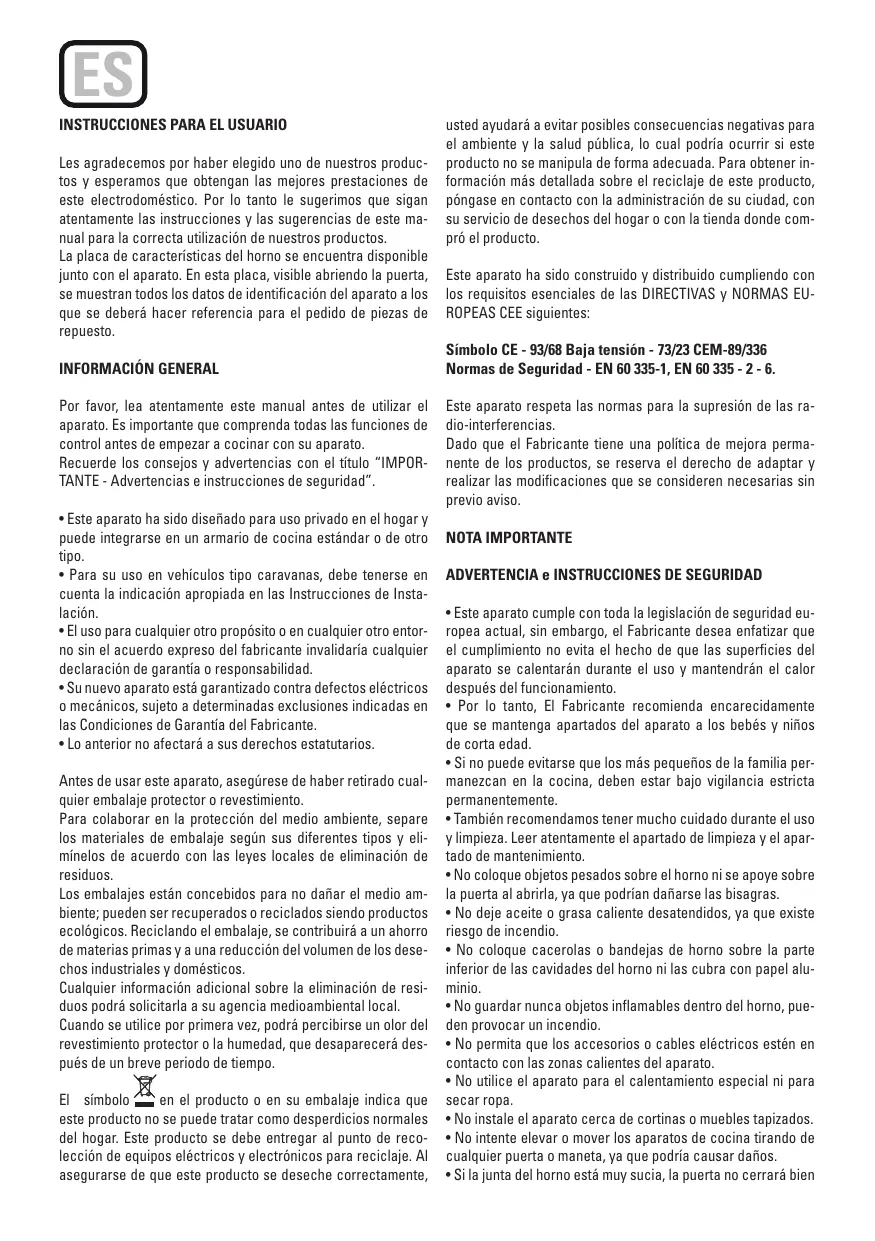

INSTRUCCIONES PARA EL USUARIO

Les agradecemos por haber elegido uno de nuestros produits y esperamos que obtenga las mejorestreamojaciones de este electrodomestico. Por lo tanto le sugerimos que sigan atentamente les instrucciones y las sugerencias de este manual para la correctautilizaciondenuestros products.

La placía de caracteristicas del hora se incluye disponible bajo con el aparato. En esta placía, visible abriendo la puerta, se muestran todos los datos de identificacion del aparato a los que se deben hacer referencia para elledo de piezas de repuestos.

INFORMATION GENERAL

Por favor, lea atentamente este manual antes de utilizar el aparato. Es importante que comprendía todas las/DDiones de control antes de empezar a cocinar con su aparato. Recuerde los consejos y advertencias con el titulo "IMPOR TANTE -Advertencias e instrucciones de seguidad".

• Este aparato ha sido Diseñado para uso privado en el hogar y pueda integrarse en un armario de cucina estándar o de otro tipo.
• Para su uso en vehículos tipo caravanas, deben tenerse enckeuta la indicacion apropiada en las Instrucciones de Instalacion.
• El uso para cadaquier other propósito o en cadaquier other entorno sin el acuerdo expreso del fabricante invalidaría的概率 de garantía o responsabilidad.
• Su nuevo aparato está garantizo contra defectos electricos o mecánicos, sujeeto a determinadas exclusiones indicadas en las Condiciones de Garantía del Fabricante.
• Lo anterior no afectará a sus derechos estatutarios.

Antes de usar este aparato, asegürese de haber retirado cuando embalaje protector o revestimiento.

Para collaborar en la proteccion del medio ambiente, separe los materiales de embalaje segun sus differentes tipos y eliminados de acuerdo con las leyes locales de eliminacion de residuos.

Los embalajesstanconcebidospara no danarel medio ambiente;puede ser recuperados orecicladossiendoctuos ecologicos.Reciclando em embalaje,se contribuiraunahorro de materiasprimas yuna reduccion del volumen del desechos industriales ydomesticos.

Cualquier información adimensional sobre la eliminación de residuosouldsolicitarlausagencyia medioambiental local.

Cuando se utilizes por primera vez,oulda percibirse un olor del revestimiento protector o la humedad,que desaparecerá cuando de un breve periodo de tiempo.

El symbolo en el producto o en su embalaje indica que este producto no se pueda tratar como deserdicios normales del hogar. Este producto se debeentar al punto de reco-leccion de equipos electricos y electronicos para reciclaje. Al asegurarde que este producto se describe correctamente,

usted ayudar a evaporar posibles consecuencias negativas para el ambiente y la salute Pública, lo cual podra occurrir si este producto no se manipula de forma adecuada. Para Obtener informacion mas detallada sobre el reciclaje de este producto,pongase en contacto con la administracion de su ciudad, con su service de desechos del hogar o con la tienda donde compro el producto.

Este aparato ha sido construido y distribuidoFULI con los requisitos esenciales de las DIRECTIVAS y NORMAS EUROPEAS CEE siguientes:

Simbolo CE - 93/68 Baja tensión - 73/23 CEM-89/336

Normas de Seguidad - EN 60 335-1, EN 60 335 -2 - 6.

Este aparato respita las normas para la supresión de las radio-interferencias.

Dado que el Fabricante tiene una的政治a de mayor permanente de los productos, se reserva el derecho de adaptar y realizar las modificaciones que se consideren necessarias sin previo aviso.

NOTA IMPORTANTE

ADVERTENCIA e INSTRUCCIONES DE SEGURIDAD

• Este aparato cumple con toda la legislacion de seguidad europea actual, sin embargo, el Fabricante眼看 a enfatizar que el cumplimiento no evita el着他 de que las superficies del aparato se calentaran durante el uso y mantendran el calor despues del funciona.
• Por lo tanto, El Fabricante recomienda encarecidamente que se mantenga apartados del aparato a los bebés y niños de corta edad.
• Si no可以选择 evaporarse que los más pequeños de la familia permanezcan en la cucina, deben estar bajo vigilancia estRICTa permanentarmente.
• Internacional recommendados tener muito cuidado durante el uso y limpieza. Leer atentamente el apartado de limpieza y el apartado de mantenimiento.
• No coloque objetivos pesados sobre elorno ni se apoye sobre la puerta alAbrirla, ya que podrian dañarse las bisagras.
• No deja aceite o grata caliente desatendidos, ya que existe riesgo de incendidio.
• No coloque cacerolas o bandejas deorno sobre la parte inferior de las cavidades del hora ni las cubra con papel aluminio.
• No guardar nunca objetos inflamables dentro delorno, pueden provoc un incendio.
• No permitted that the contacts are closed.
• No permitted that the contacts are closed.
• No utilise el aparato para el calentimiento especial ni para secar ropa.
• No instale el aparato cerca de cortinas o muebles tapizados.
• No intenteEARov mover los aparatosde cucina tirando de
  cualquier puerta or maneta, ya que podraccasar daños.
• Si la junta del hora está muy sucia, la puerta no cerrará bien

cuando el hora funciona. Los frontales de los muebles limitos feses能把 dañarse. Mantener limpia la junta del hora.

• Durante su uso el aparato se calienta. Se debe tener precaución paraatar tocar elementos calefactores bajo delorno.
• Abrir el hora con cuidado. PuedeEAR vapor caliente y pro-. vocar quemaduras a quien esteoca.
• No verte agua bajo el horro muy caliente. Puede darar el esmalte.
• Este aparato debeINSTalarlocorrectamenteuna persona adecadamentecualificada,estrictamentedeacuerdoconlas instruccionesdelfabricante.
• El Fabricante declina toda responsabilidad por los días personales o materiales como resultado del uso indebido o instalacion incorrecta de este aparato.
• Durante el uso se producirán calor, vapor y humedad, evite cualquier tipo de daños personales y asegürese de que la habitación está adequadamente ventilada. Si se usa de forma prolongada,uede ser besoinaria ventilación adicional - consulte con su instaladorriallicado si tiene alguna duda sobre el volumen necessario.

INSTRUCCIONES DE USO

Antes de usar el hora, limpiar esmeradamente el interior del本身就是 con Jabón no abrasivo y agua Templada. Introducir la rejilla y la bandeja en sus respectivas guías. Una vez finalizada la operation,poner el hora a temperatura máximo durante 20 instantos aproximadamente para eliminarrialquier residuo de grasa,aceite o resinas de fabricacion que podrian causar olores desagradables durante la cocción.

ATENCLON: Puede occurrir que en esta primera coccion salga un poco de homo o causar olores desagradables. En este caso ventilar la estancia adeuadamente hasta que termine este primerFuncionamento.

Una vez efectuada esta sencilla operation, el hora estálistsopara realizar suprimera cocción.

Este aparato es de uso exclusivamente domestico.

Utilizar el hora únicamente para cocinar alimentos.

USO DEL HORNO

El hora está controlado termostáctamente entre 50^ y/o 250 °C,dependiendo de la temperatura requerida.El piloto luminoso del termostato se enciende y se apaga para indicar el control de temperatura durante los periodos de funcionaimiento.

El modo de cocinado deseado se selección usingo el boton de control multifunctional. Las functions queuten seleccionarse son las siguientes:

A. Luz Del Horno. Automática cuando se selección el modo de cocinado para todos los modelos. La luz del horno permanece encendida cuando se usa el horno.

B. MODO DE CONVECKION. Proporciona cocinado tradicional con calor desde los elementos superior e inferior.

C. MODE DE ELEMENTO SUPERIOR.

Es para el cocinado suave, dorar o conservar calientes los platos cocinados.

D. MODO DE ELEMENTO INFERIOR.

Se usa para el cocinado lento y para calentar comida.

E. MODO DE ELEMENTO CIRCULAR CON REFUERZO DE VENTILADOR.

Proporcióna calentimiento uniforme con el ventilador y permite cocinar differsentes platos al mismo tiempo en distinctos niveles.

F. MODO DE ELEMENTO INFERIOR CON REFUERZO DE VENTILADOR. Esto proportiencia calentamento por semi-conveccion con el elemento inferior para platos delicados.

G. MODO DE CONVEccion CON REFUERZO DE VENTILADOR. Esto proportiona calentamento por convec tion con los elementos superior e inferior para un cocinado uniforme.

H. MODO GRILL. Para gratinar y dorar los alimentos.

MAXI-GRILL. El本身就是 procedimiento que en la pos-sión anterior, pero el elemento del grill le proportionsará una zona más grande para asar.

J. MODO DE GRILL CON REFUERZO DE VENTILADOR. Esto proportiona un dorado rápido para que los alimentos conserven su jugu. En cocción con ventilación forzada esta es la función más fácil de nivel energetico.

K. MODO DESCONGELACION.

El ventilador funciona sin calor para reducir el tiempo de descogelación de los alimentos congelados.

CONSEJOS UTILES

• Antes de cocinar, asegúrese de extraer del hora todos los accesos no realizados.
• Precaliente el hora a temperatura de cocinado antes de usar.
• Coloque las bandejas de cocinado en el centro delorno y deje espacios entre ellas cuando use mas de una, para que circule el aire.
• No llenar demasiado la bandeja para preparar un pastel de frutas jugoso. El jugo de frutas que gotea de la bandeja produce manchas que no se pueda eliminar.

INSTRUCCIONES DE COCINADO

Consulte la informacion de los envases de los alimentos para poderar las temperatas y tiempos de cocinado. Una vez se familiarice con el rendimiento de su aparato, pueda variarase las temperatas y los tiempos para adaptarlos a sus gustos personales.

Compruebe que los alimentos congelados se descongelen a fondo antes de cocinarlos, a menos que se indique otra casa.

• No introducir bandejas en la base delorno y no cubrir con papel de aluminio. Esto produciria acumulacion termica. Los tiempos de cocciencia y asado no coinciden y pueda darar el esmalte.
• Intente hacer la puerta lo menos possible para ver los alimentos (la luz del hora permanece encendida durante el cocinado).

• Tenga cuidado alaabrir la puerta para evaporat elcontacto con las piezas calientes y vapor

• El número de las guías se refiere al más bajo (Excluso el apoyo sobre el fondo del hora ya que la bandeja no pueda introducirse)

LOS DATOS SOLAMENTE SON INDICATIVOS PORQUE EL TIPO Y EL TIEMPO DE COCCION CAMBIAN SEGUN LA CANTIDAD Y LA CALIDAD DE LOS ALIMENTOS.

Tipo de alimento	Temp. °C	Guias	Tiempo de coccción en horas
			Aconsejado Personal
Dulces en molde con masa batida
Bizcochos o bollos	175	2	55-65
Tarta sublime	175	3	60-70
Dulces en molde de pastaflora
Fondo de tartas	200	3	08-10
Fondo de tarta con reqresón	200	3	25-35
Fondo de tarta con frutas	200	3	25-35
Dulces en molde con masa elevada
Fondo para tartas	180	3	30-45
Pan blando 1Kg de harina	200	3	25-35
Dulces pequeños
Pastaflora	200	3	10-15
Masa de Buñuelos	200	2	35-45
Masa de galletas	200	3	15-20
Lasañía	225	2	40-50
Carnes (Tiempo de coccción poroca cm. de grosor)
Asados de coccción larga	200	2	120-150
Asados de coccción breve	200	2	60-90
Albóndigas	200	2	30-40

Tipo de alimento	Temp. °C	Guias	Tiempo de coccción en horas
			Aconsejado	Personal
Aves
Pato 1 1/2 Kg	200	2	120-180
Oca 3 Kg	200	2	150-210
Pollo asado	200	2	60-90
Pavo 5Kg	175	2	240-260
Caza
Liebre	200	2	60-90
Pato de corzo	200	2	90-150
Pata de ciervo	175	2	90-180
Verduras
Patatas deorno	220	2	30-40
Flan de verduras cocinado	200	2	40-50
Pescado
Trucha	200	2	40-50
Besugo	200	2	40-50
Pizza	240	3	10-20
Grill
Chuletas		4	8-12
Salchichas		4	10-12
Pollo a la parrilla		2	25-35
Asado de ternera a la parrilla 0,6Kg			50-60

CÓMO SE USA EL GRILL

Colocar los alimentos que se desea dorar en la rejilla o en una fuente de bords muy bajos. La rejilla seiene que colocar en el escalón más alto, cuando que la bandeja para recoger la grasa está en el escalón de más bajo. Conectar la resistencia grill en la posicion del selector en hornos ventilados, oxo en la direccion, del selector en hornos multifuncion.

Dependiendo del tipo de alimento (carnes, pescados, ave etc.) seranecessarydar la vuelta al本身就是 para poder exponer las dos caras a los rayos infrarojos del grill. A titulapuramente orientativo,indicamos algunos tiempos de cocciencia:

Alimentos al Grill	Tiempo de coccción aconsejado en horas
Carnes bajas o delgadas	4-6
Carnes normales	5-8
Pescado sin escalas	8-10
Pescado (trucha, salón)	12-15
Salchichas	10-12
Sandwitch	2-5

ADVERTENCIA

• No use papel aluminio para cubrir la bandeja del grill o calentar.
• No envuelva los elementos en papel aluminio ni los coloque bajo del grill - la gran reflectancia del aluminio podra dañar el elemento del grill.

EMPLEO DEL TEMPORIZADOR ELECTRONICO DE 5 BOTONES

Descripción de las sistemas de los botones:

Alarma de aviso

Cocinado con referencia automática (duración)

Final del tiempo de cocinado (tiempo final)

Numeros de reduccion en todos los programas

Numeros de aumento en todos los programas

Significado de los SYMBOLOS iluminados:

Indica que se está efectuando una cocccion programada o está en posicion manual.

Más “A” (Ambas intermitentes): Error de programación.

A: PROGRAMA AUTOMÁTICO

(Intermitente): Programador en posición automatica, pero no programado o finalización del myself.

(Illuminación fija): Programador en posición automática y programada.

Ningún symbolo iluminado, excepto los número del reloj symboliza que existe un tiempo de espera programado.

Funciones del programador:

Reloj de display con indicación de 24 horas.

Avisador acustico (Maximo 23 horas y 59 instantos).

Programación automática (Inicio y fin de la coccción).

Programación semi-automática (sólo inizio ésolefin de cocción).

El temporizador solo funciona cuando el aparato está conectado a la alimentación electrica.

Reloj electrónico

Inmediamente après de la connexion (otnio antes de un eventual corte de energia eléctrica) aparecerán TRES digitos intermitentes en el panel.

Para insertar la hora correcta es besoino pulsar simultaneamente y AL MISO MO TiEMPO uno de los botones, hasta alcantar la hora correcta. Existe un retardo de aceptacion de 5 segundos durante el que no debe tocarse ningún botón.

La velocidad de cambio del marcador se incrementará notablemente unoicosgundosdesquedesiniciarla presion sobre los botones y.

Cocción manual

(Sin uso del programador)

Para usar el hora sin auxilio del programador, es preciseo cancelar la indicacion «A» intermitente, para lo cual hay que presionar sobre el botón.

Si el indicator «A» está bajo (lorial indica que el horno está programado) hay que proceber a cancelar previamente el programa pulsando y llevando el marcador a 0.

Cocción automática.

(Inicio y fin de cocción)

1) Programar el tiempo de duración de la cocción mediante
2) Programar la hora de finalizacion de la coccion mediante
3) SeLECTIONAR temperatura y funciona deseadas mediante los mandos del termostato y selector.

Tras estas operaciones, apareceré el symbolo «A» de manera fija en el marcador, indicándonos que el hora ha quede do programado.

Ejemplopractico:

Queremos realizar una cocción de 45 instantos y que la misma finalice a los 14,00 h.

• Pulsando [fijamos 0.45 en el marcador.
  Pulsando fijamos 14.00 en el marcador.

Després de estas operaciones reaparecerá la hora actual en el marcador asi como el símbolo «A» indicándonos que nuestra programación ha sido entendida y memorizada.

A las 13.15 h. (14.00 h menos 45 Minutes), el hora se pondrá en configuracion automatically, apareciendo durante la cocción los SYMBOLS y «A».

A las 14.00 h. se parará automatistically la cocción, sonando la seals acústica intermitente.

La silenciaremos pulsando

Cocción semi automatica

A. Programación del tiempo de duración de la cocción

Fijar el tiempo de coccción elegido mediante el botón y fajar la hora de duración.

Se inicia imeditamente la cocción apareciendo en el marcador los SYMBOLS «A» y [Transcurrido el tiempo programado se interrupirá la cocción y sonará la Signals acústica intermitente. Eliminarla según indicado anteriorsmente.

B. Programación de la hora de final de coccción

Fijar la hora de final de cocccion elegida mediante el boton y fijar la hora de finalizacion. Se iniciaar immediamente la coc-. cion apareciendo en el marcador los SYMBOLs «A» y Llegada la hora fjida de fin de cocccion, se interrupirá la misma y sonar a sealing acustica intermitente. Eliminarla segun lo indicado anteriorsmente.

En cualquier momento se pueda visualizar el estado de la programacion pulsando el boton correspondiente. En cualquiermomento se podra también anular la programacion pulsando ylickando el marcador a cero.Pulsando despues se dispondr el hora para el funcionaamento manual.

Avisador electrónico

La funciona del «timer»bineiste unically en un avisador acustico que puebe ser regulado por un periodo maximo de 23 horas 59制动o Para regular el tiempo, presionar sobre el boton y al mesmo tiempo (+) o (-) hasta Obtener en el cuadrante el tiempo deseado. Terminada la regulacion, sobre el cuadrante reaparecerá la hora del reloj jusqu al symbolo El-Reccunto a la inversa se inicia imeditamente y podra ser visualizado sobre marcador enequaliermomento, con la simple presion del boton. Al agotarse el tiempo, se apagar a el symbolo y se activara una Signals acustica intermitente que podra ser interruptida presionando el boton La alarmadeviso no controla ninguna de las functions del hora.

NOTAS

• Si se comete un error de ajuste, se indica por medio de una seals acustica y parpadeará "A". Cancele el ajuste pulsando el botón , afterwards reprograme para rectificarlo.
• La signal acústica emitida al final de un programa continua durante siete horas a menos que se cancele pulsando el botón. Al final de los siete horas seguirá hacerly intermitencia el significo "A".
• La signaled acústica Tiene tres ajustes de tono, bajo, medio y alto. Paraaabustar el tono,compruebe que el temporizador este en el modo manual,despues pulse el botón y mantengalo asi para escuchar el tono seleccionado. Al soltar el botón, pulsar de nuevo ymantener pulsado se seleccionara除外 tono.Repita el procedimiento anterior hasta que se escuche el tonorequireido.

ATENCLION! el corte de suministro de energia electrica provoca la cancelacion de las functions programadas, reloj inclido. Una vez restablecido el suministro apareceran tres zeros intermitentes y seoulda reprogramar.

EMPLEO DEL TEMPORIZADOR MECÁNICO

Després de situados los mandos de termostato en las posiciones deseadas, gire el mando en sentido horario hasta alcancar la posición Tmaxima, y bajo gire en sentido inverso hasta fjjar el tiempo desazo; al cabo delrial sonaré el zumbador. Sólo avis a final del tiempo transcurrido, pero en ningún caso interrumpé la función en camino.

LIMPIEZA DEL APARATO

IMPORTANT

Como precaución de seguidad, antes de proceder con qual-. quier operation de limpieza del hora qutar siempre el enchufe de la toma de corriente o quitar la linea de alimentacion del aparato.

La limpieza del hora sin paneles de autolimpiado tiene que ser realizada cuando el uso, cuando está apagado pero aún Templado, no caliente, de modo que la pelicula de grasa producida por los vapores de la cocción sobre las paredes sea todas fácil de quitar,adelmas los chorreones y salpicaduras de grasa no tienenodaya una corteza demasiado dura y consistente.

Quitar los soportes laterales de alambre cromado; tirar hacer arriba de la parte delantera para desengancharlos de la pared y sacarlos de los orificios traseros. Limpiar elorno con un paño suave embarido con una solución diluida de amoniaco;

aclarar y secar. Si quedaran todasmanchas o salpicaduras, colocar en el fondo un paño humedo emebido de amoniaco, cerrar la puerta y, transcurridas的一些as horas, lavar elorno con agua caliente y detergente liquido, aclarar y secar con cuidado. Para limiar las partes externas de metal brillante, usable un paño suave con agua y jabon; no hay que usear nunca productos en polvo que contengan abrasivos.

Además evaporar el uso de sustancías ácidas o alcalinas (jugos de limón, vinagre, sal, tomates, etc.). Evitar el uso de produits a base de cloro, acidos o abrasivos especialmente para la limpieza de las paredes barnizadas. Tampoco utilise lana de alambre gruesa o herramientos duras, ya que pueda darñar los acabados superficiales.

No utilise limpiadores de alta presión ni aparatos de vapor para limpar elorno.

Normalmente,asar un pano suave humedo con detergente caliente es suficiente, pero para las marcas persistentes se recomienda lo suiviente:

PIEZAS ESMALTADAS VITRIFICADAS

Utilice solo un limpiador recomendado para este tipo de material - evite los productos con base de cloruro como la lejía.

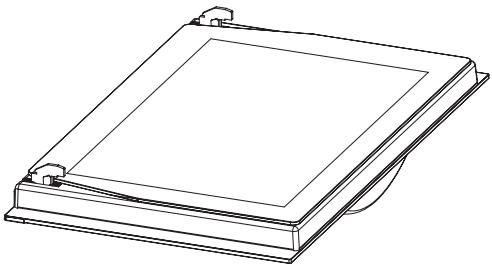

CRISTAL DE LA PUERTA

No use ningún producto abrasivo que pueda causar daños. Re-cuerde que si la superficie del panel de cristal se raya, podra causar un fallo peligioso.

Para poder la limpieza, el cristal interior de la puerta pueda extraerse.

EXTRACCION DE LA PUERTA DEL HORNO

Para poder la limpieza dentro del hora, la puerta pueda extraerse.

Tipo de puerta

Las bisagras "A" poseen dos pernoselines "B".

Cuando se levanta el perno "B", la bisagra se libera de su alojamento.

Despues cierre la puerta hasta la posicón media.

A continuación, debe levantarse la puerta hacía arriba y extraarse, deslizándola hacía el exterior; coja los lados de la

puerta cerca de las bisagras al realizar estas operaciones. Para volver a montar la puerta, en primer lugar deslice las bisagras bajo sus ranuras y abra Completely la puerta. Recuerde girar los dos pernos moviles "B" usados para enchantar las dos bisagras antes de cerrar la puerta (Fig. 3).

ADVERTENCIA

• Tenga cuidado de no extraer el sistema de bloqueo de las bisagras al extraer la puerta, ya que el mecanismo de la bisagra returnaría bruscamente.
• Nosumerjala puerta enagua bajo ningúnconcepto.

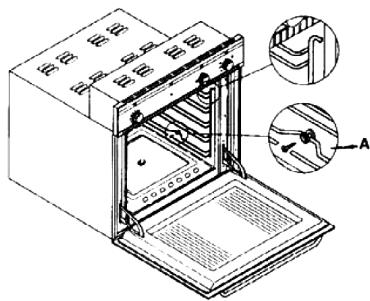

Accesorios en dotacion con el hora (Fig.4)

Elorno peut ser provisto de guias laterales que van enganchadas a la pared del hora. Introducir en las guias laterales, las rejillas y la bandeja en dotacion. A continuacion se detalla el proceso de desmontaje de las guias para los dos theyos que existen:

Para quitar las guías laterales es suficiente ejercer una leve presión hacía abajo en el punto A.

INSTRUCCIONES PARA LA INSTALLACION

Este aparato de ser instalado por una persona competente, de acuerdo con la version actual de las Reguidaciones y Normas de Seguidad del RU siguientes o sus equivalentes de la Norma Europea:

Regulaciones urbanicas (publicadas por el Departamento de Medio Ambiente).

Normas urbanistas (publicadas por el Departamento de Desarrollo de Escocia).

Regulaciones de cableado IEE.

Electricidad en las regulaciones laborales.

PUESTA EN SERVICIO PREVIA DEL APARATO

Cuando se desempaquete, compruebe que con el aparato se incluyen las piezas siguientes:

• Manual de Instrucciones e Instalación
• reja de hora
  -1 bandeja
• Tornillos y tapones para fjar el aparato en el alojambio

COLOCACION DEL APARATO (vease la Fig. 5)

Estos aparatos estan clasificados como de Clase I.

La conexión a tierra es obligatoria según previsto por la ley.

El fabricante declina toda responsabilidad en caso de que las normas contra accidentes no hubieran sido respetadas,

IMPORTANT

El mueble o armario adjacente y todos los materiales realizados en la instalacion deben resistir un aumento de temperatura minima de 85^ sobre la temperatura ambiente durante el uso del aparato.

Determinados típos de muebles de cocina de vinilo o laminados son especialmente propensoa a sufir daños por decoloración a temperatasuras por debajo de las indicadas.

Si el aparato se instala sin respetar este limite de temperatura o se coloca a menos de 4 mm de los armarios adyacentes, la responsabilidad sera del propietario.

NOTAS DE INSTALLACION

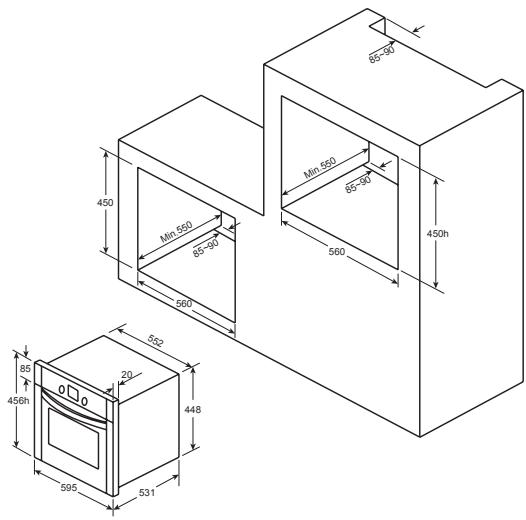

1. El hora tiene que estar instalado en un hueco estandar de 600mm, como se indica en la Fig. 5, ya sea bajo de una encimera, ya sea colocado en una columna.
2. Al insertar el hora en una columna es indispensable, para asegarar una ventilacion suficiente,utar el panel trasero del mueble y tener una abertura de por lo menos de 85-90mm como se indica en la Fig.5.
3. Compruebe que el hora se ha fijado de forma segura en el alojamento. La fijación del hora en el armario se realiza con 4 tornillos "A" Fig.5. Uno en cada esquina del marco de la puerta del hora.

Fig. 5: Distancias de instalacion para hornos ellectricos simples de 60~cm de anchura (la forma de la carcasa superior可以选择 variar) y su fijacion en el armario.

A. La guía de soporte debe gutarse
B. Espaciado 75-90 mm entre la pared y la parte trasera del estante de soporte y la base del armario
C. Zócalo
D. Frontal de cajón false a montar

Fig. 7: Requisitos de ventilación y recorte para la instalación de unorno electrico simple en unaunidad de comida estándar. Requisitos de ventilación minimos para los estantes superiores, de base y de soporte de la parte trasera de launalidad.

A. Paneltrasero
B. Espacio de almacenimiento
C. Quitar la parte trasera de esta sección
D. Paneltrasero
E. Espacio de almacenimiento
F. Zócalo
G. Recorte de ventilación minimo 80 cm2

Fig. 8: Requisitos de ventilación y recorte para la instalación de unorno electrico simple en un armario alto.

CONEXION ELECRICA

Antes de conectar el aparato, compruebe que la tensión de alimentación marcada en la placía decharacteristicacoincide con la tensión de la alimentación de red.

Para las instalaciones electricas, se recomienda el registrar NICEIC.

ADVERTENCIA - Este APARATO DEBE CONECTARSE A TIERRA

Este aparato debecablearse en un interruptor automatico bipolar de 13 A con toma protegida, que tengaseparacion de contactos de 3mm y situada en un lugar fácilmente accesible junto al aparato.

IMPORTANT

Los conductores del cable de alimentacion de red esta codificados por colores del modo suiviente:

Verde y amarillo - Tierra

Azul - Neutro

Marrón - Línea

• El conductor verde y amarilloDebe connectarse a la borna marcada con "E" o con el significo de tierra o de color verde y amarillo.
• El conductor de color azulDebe conectarse a la borna mar-cada "N".
• El conductor de color marrónDebe connectarse a la borna marcada "L".
• El cable, en ningún punto tendrá queURTAR a una temperatura superior de 50^ a la temperatura ambiente.
• Si el cable de alimentación está dañado,Debe ser sustituido por un cable o Conjunto especial a suministrar por el fabricante o por su servicios posventa.

SUSTITUCION DEL CABLE DE ALIMENTACION DE RED

Si esnecessary sustituir el cable de alimentacion de red, procedaaldo sigmoidate:

1. Desconecte el aparato de la alimentacion, destornille los tornillos de fijacion y quite el panel trasero.
2. Destornille los tornillos de fijación y los de las bornas para liberar el cable existente.
3. Monte el cable de sustitución que deben cumplir con la asignación relacionada en los Datos Técnicos, asegurar la connexion correcta de loscottigosde color y que todos los tornillos estén apretadoscorrectamente.

MANTENIMIENTO

Antes de realizar el mantenimiento, desconecte el aparato de la alimentacion electrica.

Durante el periodo de garantía, si esnecessary deben encargaras todas las interveñaciones de servicios al Dpto. de Servicio de asistencia技术水平 del fabricante. Tenga en cuenta que la intervención o reparación por parte de personal no autorizo invalidarà dicha garantía.

SUSTITUCION DE LA BOMBILLA DEL HORNO

(No cubierta por la garantía del aparato.)

El hora está provisto de una lámpara de las siguientes caractéristicas: 15 W o 25 W, 300^ y tipo E-14

ATENCION: Desconecte el aparato de la alimentacion electrica, extraiga la puerta del hora (como se ha descripto anteriors), asi como los estantes del hora.

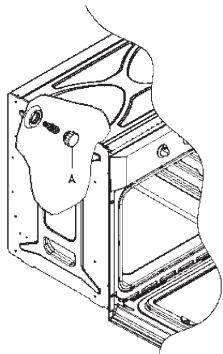

Extraiga la tapa de vidrio protectora de la bombilla girando en sentido antihorario. Fig. 9 (A)

Desenosque la bombilla vieja y eliminela de forma segura y ecologica, cambiela por una del tipo especificado en los DATos Tecnicos y monte de nuevo la tapa.

NOTA - La tapa de vidrio puede estar apretada y, por lo tanto, besoinar una mordaza para soltarla.

CUIDADO Y SUSTITUCION DE LOS REVESTIMIENTOS CATALITICOS

(Cuando estén montados, los revestimientos no está cubiertos por la garantía del aparato).

Para Maintener los revestimientos "siempre limpios" eficazmente, el hora deblecantarse a un minimo de 200^ siempre que existan manchas persistentes, para evitar que se hagan permanentes. Si sedea que los revestimientos se pongan negros y brillantes, deben cambiarse porothers一个新的os.Extraigo todos los accesorios internos para facilrar la sustitucion de los revestimientos. Los revestimientos de recambio都可以 comprarse directamente al Departamento de Recambios del fabricante (ver detalles en la contraportada).Indique las referencias de tipo de producto descrito en la plaza decharacteristicasy/o el numero de series de su aparato al realizar el pedido.

DATOS TECNICOS

DIMENSIONES INTERIORES

Altura: 260 mm

Anchura: 430mm

Profundidad: 340 mm

Volumenutil:48litros

DATOS ELECTRICOS

Tensión nominal:

220V-240V\~50Hz

Conexión de alimentación:13A (interruptor automatico bipolar

con toma protegida, con separacion de contactos de 3mm

ABSORCION DE POTENCIA

Resistencia solera: 1,30 kW

Resistencia techo: 0,90 kW

Resistencia ventilador: 2,30 kW

Resistencia Grill: 1,35 kW

Cable de alimentacion de red:

3x1,5mm2 tipo H07RN-F

Bombilla del horno:

15 W - 25 W / 300°C tornillo tipo E-14

El Fabricante declina toda responsabilidad por los daños producidos a personas y cosas debidos a una incorrecta o impropria instalacion del aparato.

El Fabricante se reserva el derecho de aportar a sus produits todas las modificaciones que considere necessarias y útiles, sin necesidad de previo aviso.

3x1,5mm2 tipo H07RN-F

Lampadina delorno:

15 W - 25 W / 300 °C vite tipo E-14

forno permanece acesaupon seusa o forno.

Significado dos símbolos iluminados:

• Premindo fixamos 0.45 no marcador
• Premindo fixamos 14.00 no marcador

e levando o marcador a zero. Premindo(before) oorno fi- cará disposto para o funciona manual.

Avisador electrónico

EMPREGO DO TEMPORIZADOR MECÁNICO

Estes aparehos estáclassificados como de Clase I.
