EDL110EISS/C-FRA ENCORE DELUXE - Cuisinière FALCON - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil EDL110EISS/C-FRA ENCORE DELUXE FALCON au format PDF.
| Intitulé | Description |
|---|---|
| Type de produit | Cuisinière à gaz avec four intégré |
| Caractéristiques techniques principales | Four à convection, 5 brûleurs, commandes manuelles |
| Alimentation électrique | 230 V, 50 Hz |
| Dimensions approximatives | Largeur : 110 cm, Hauteur : 90 cm, Profondeur : 60 cm |
| Poids | Environ 100 kg |
| Compatibilités | Compatible avec les installations de gaz naturel et propane |
| Type de batterie | Non applicable (fonctionne sur alimentation secteur) |
| Tension | 230 V |
| Puissance | Brûleurs : 1.0 kW à 3.5 kW, Four : 3.0 kW |
| Fonctions principales | Cuisson, rôtissage, grillade, cuisson à la vapeur |
| Entretien et nettoyage | Nettoyage à l'eau savonneuse, pièces amovibles compatibles lave-vaisselle |
| Pièces détachées et réparabilité | Disponibilité de pièces détachées via le fabricant et revendeurs agréés |
| Sécurité | Système de sécurité pour les brûleurs, protection contre les surchauffes |
| Informations générales | Garantie de 2 ans, manuel d'utilisation inclus |
FOIRE AUX QUESTIONS - EDL110EISS/C-FRA ENCORE DELUXE FALCON
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice EDL110EISS/C-FRA ENCORE DELUXE - FALCON et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EDL110EISS/C-FRA ENCORE DELUXE de la marque FALCON.

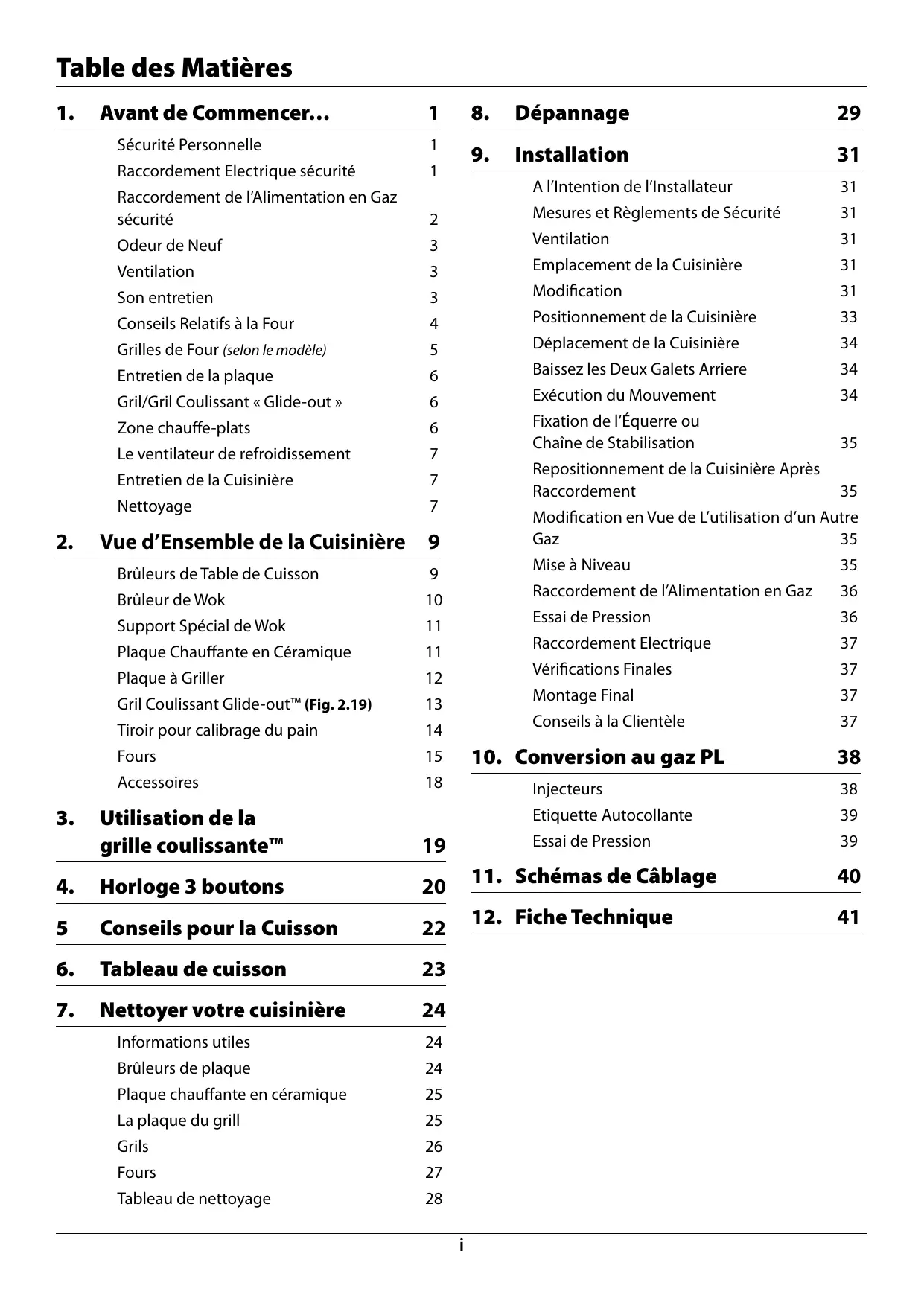

MODE D'EMPLOI EDL110EISS/C-FRA ENCORE DELUXE FALCON
Sécurité Personnelle
Raccordement Electrique sécurité
Raccordement de l’Alimentation en Gaz sécurité
Conseils Relatifs à la Four
Grilles de Four (selon le modèle)
Gril/Gril Coulissant « Glide-out »
Le ventilateur de refroidissement
Avant de Commencer… Vue d’Ensemble de la Cuisinière
Support Spécial de Wok
Tiroir pour calibrage du pain
Mesures et Règlements de Sécurité
Emplacement de la Cuisinière
Positionnement de la Cuisinière
Déplacement de la Cuisinière
Baissez les Deux Galets Arriere
Exécution du Mouvement
Fixation de l’Équerre ou Chaîne de Stabilisation
Repositionnement de la Cuisinière Après Raccordement
Modification en Vue de L’utilisation d’un Autre Gaz
Brûleurs de Table de Cuisson A l’Intention de l’Installateur Mise à Niveau
Raccordement de l’Alimentation en Gaz
Conseils à la Clientèle
Utilisation de la grille coulissante™
11. Schémas de Câblage
Conseils pour la Cuisson
Nettoyer votre cuisinière
Tableau de nettoyage
Avant de Commencer… dans la section Accessoires. Nous vous remercions d’avoir acheté cette cuisinière. Installée et utilisée correctement, cette cuisinière vous donnera de nombreuses années de service fiable. Il est important de lire la présente section avant de commencer.
pièces accessibles chauffent pendant leur utilisation. Veillez à ne pas toucher les éléments chauffants. Sécurité Personnelle Cet appareil ne doit être utiliser que pour la cuisson. Il ne doit pas être utilisé à d’autres fins, par exemple pour chauffer la pièce. L’utiliser à toute autre fin pourrait invalider toute garantie ou réclamation de responsabilité. En plus d’invalider des réclamations, cela gaspille du combustible et pourrait surchauffer les boutons de contrôle. Son installation doit être conforme aux instructions appropriées des présentes et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu’aux prescriptions des compagnies de gaz et d’électricité locales.
Un processus de cuisson de longue durée doit être surveillé de temps à autre. Un processus de cuisson de courte durée doit être surveillé en permanence.
NE PAS stocker d’objets sur les surfaces de cuisson.
Pour éviter toute surchauffe, NE PAS installer la cuisinière derrière une porte décorative.
N’utilisez PAS de nettoyeur à vapeur sur votre cuisinière.
Veillez à ce que les matériaux combustibles, (rideaux, liquides inflammables, etc.) soient toujours suffisamment éloignés de la cuisinière.
N’utilisez PAS d’aérosols à proximité de la cuisinière lorsque celle-ci est en marche.
AVERTISSEMENT: Les enfants ne
doivent pas jouer avec cet appareil. Son nettoyage et son entretien ne doivent pas être effectués par des enfants non supervisés. Ne placez pas la cuisinière sur un support.
Cet appareil est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant.
accessibles de la cuisinière deviennent chaudes lorsque celle-ci est en marche et resteront chaudes même après la cuisson. Ne laissez pas les bébés et les enfants s’approcher de la cuisinière et ne portez jamais de vêtements amples ou flottants lors de l’utilisation de la cuisinière. Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, outre par des personnes aux capacités physiques, sensorielles ou mentales réduites ou qui manquent d’expérience et de connaissances à l’égard de l’appareil, à condition d’être surveillés ou d’avoir reçu des instructions claires pour utiliser cet appareil en toute sécurité et d’en comprendre les risques.
AVERTISSEMENT: L’appareil et ses
Raccordement Electrique sécurité Son installation doit être conforme aux instructions appropriées des présentes et satisfaire à la réglementation nationale et locale en vigueur, ainsi qu’aux prescriptions des compagnies de gaz et d’électricité locales.
Avant d’utiliser le (s) four (s), veuillez vous référer à l’installation de l’étagère du four,
Cet appareil doit être branché à une prise terre. Français Remarque: La cuisinière doit être raccordée à l’alimentation électrique correcte, indiquée sur l’étiquette de tension sur l’appareil, par le biais d’une unité de commande de cuisinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles). Fig. 1.1
10 mm² max ArtNo.130-0010 Electrical connections single-phase Pour accéder au bornier d’alimentation secteur, retirez le boîtier électrique sur le panneau arrière. Raccordez le câble d’alimentation secteur aux bornes correctes pour votre type d’alimentation électrique (Fig. 1.1 et Fig. 1.2). Vérifiez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées. Fixez le câble d’alimentation secteur à l’aide du serre-câble. 6 mm² max 230 V ac 50 Hz Fig. 1.2
6 mm² max 3N ac 230/400 V 50 Hz Cote de température minimale T105 Lisez les instructions avant d’installer ou d’utiliser cet appareil. 6 mm² max Raccordement de l’Alimentation en Gaz sécurité 10 mm² max Cette cuisinière est un appareil de classe 2 et de sous-classe 1
Cet appareil peut être modifié afin d’être utilisé avec d’autres types de gaz.
Avant l’installation, vérifiez que la cuisinière convient au type de gaz et à la tension d’alimentation électrique. Reportez-vous au badge technique.
N’utilisez pas de commandes de gaz remises à neuf ou non autorisées.
Débranchez la cuisinière de l’alimentation électrique avant de réaliser l’entretien,
Lors de l’entretien ou du remplacement de composants d’alimentation en gaz, débranchez le gaz avant le début de l’intervention et, au terme de celleci, effectuez les contrôles de sécurité nécessaires pour les appareils à gaz.
Vérifiez que l’alimentation en gaz est en service et que la cuisinière est raccordée à Français l’alimentation électrique et sous tension (la cuisinière a besoin d’électricité). Son entretien
Il est conseillé de faire entretenir cet appareil tous les ans.
Avant de retirer l’ampoule existante, coupez l’alimentation électrique et assurez-vous que le four et l’ampoule aient refroidi. N’UTILISEZ PAS de récipients de cuisson de diamètre supérieur à celui du foyer.
Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d’effectuer une intervention d’entretien, sauf indication contraire dans les présentes instructions. Odeur de Neuf
Lorsque vous utilisez votre cuisinière pour la première fois, il est possible qu’une odeur s’en dégage. Cela devrait s’arrêter après son utilisation. N’ESSAYEZ jamais de démonter ou de nettoyer autour d’un brûleur lorsqu’un autre brûleur est allumé. Vous risqueriez de recevoir une décharge électrique.
Ne faites jamais fonctionner la cuisinière avec les mains mouillées.
N’UTILISEZ pas de torchon ou autre chiffon épais à la place d’un gant isolant – ils risquent de d’enflammer au contact d’une surface chaude.
NE PAS UTILISER de dispositif de protection pour plaques chauffantes, papier aluminium ou couvercle de plaque chauffante de quelque sorte que ce soit. Ils pourraient affecter la sécurité d’utilisation des brûleurs de vos plaques chauffantes et sont potentiellement dangereux pour la santé.
Ne chauffez jamais des récipients alimentaires qui n’ont pas été ouverts. La pression accumulée à l’intérieur des récipients peut les faire éclater et blesser l’utilisateur.
N’utilisez pas des casseroles instables. Tournez toujours les manches des récipients de cuisson vers l’intérieur de la table de cuisson.
Dans votre intérêt et par souci de sécurité, légalement, tous les appareils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites. Un appareil utilisable avec du gaz de pétrole liquéfié (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol. Avant d’utiliser votre cuisinière pour la première fois, veillez à ce que l’intégralité de l’emballage ait été retiré, puis pour chasser les odeurs issues de la fabrication, allumez tous les fours sur 200°C et laissez-les en fonctionnement pendant au moins 1 heure. Avant la première utilisation du gril, allumezle et faites-le marcher pendant 30 avec la lèchefrite bien en place, et en laissant la porte du gril ouverte. Veillez à ce que la pièce soit bien ventilée (voir « Ventilation » ci-dessous). Il est recommandé aux personnes souffrant de problèmes respiratoires ou d’allergies de quitter la pièce pendant ce temps. Ventilation L’utilisation d’un appareil de cuisson produit de la chaleur et de l’humidité dans la pièce contenant l’appareil. Par conséquent, veillez à ce que la cuisine soit bien ventilée. Laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure.
Ne laissez jamais la table de cuisson en marche sans surveillance si les brûleurs sont réglés sur maximum. Le débordement des récipients peut produire de la fumée et des taches de gras qui risquent de s’enflammer. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchauffe de l’huile au-delà du point de fumée. feu. Eteignez la cuisinière et étouffez un récipient qui a pris feu sur une table de cuisson en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent. Tout processus de cuisson non surveillé sur une table de cuisson, à base de graisse ou d’huile, peut être dangereux et déclencher un incendie. Ne laissez jamais une friteuse sans surveillance. Faites toujours chauffer l’huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu’à un tiers de leur capacité
Cet appareil ne DOIT PAS être modifié. L’appareil n’est pas censé être utilisé avec une minuterie externe ni avec un système de contrôle à distance séparé.
Les produits inflammables risquent d’exploser et de causer des incendies et des dommages matériaux. Conseils Relatifs à la Four Une friteuse trop pleine peut déborder lorsqu’on y plonge des aliments. Si vous utilisez un mélange d’huile et de graisse pour la friture, mélangez-les avant de chauffer, ou pendant la fonte des graisses. Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des aliments congelés ou d’humidité sur des aliments frais peut provoquer une ébullition et un débordement de l’huile. Surveillez attentivement pour prévenir les débordements et la surchauffe pendant la friture à haute ou moyenne température. N’essayez jamais de déplacer un récipient de cuisson contenant de l’huile chaude, en particulier une friteuse. Attendez que l’huile ait refroidi. Lorsque le gril est en marche, ne vous servez pas de la grille d’évacuation (la grille le long de la partie arrière de la cuisinière) pour réchauffer des assiettes ou des plats, sécher des torchons ou ramollir du beurre. N’utilisez pas d’eau pour éteindre les incendies dus à la graisse et ne soulevez jamais un récipient de cuisson qui a pris
Vérifiez toujours que les commandes sont sur la position Arrêt [OFF] lorsque le four n’est pas en marche et avant de nettoyer la cuisinière.
Utilisez un gant isolant pour ne pas vous brûler.
La cuisson d’aliments à haute teneur en eau peut produire une « bouffée de vapeur » à l’ouverture de la porte du four. Lorsque vous ouvrez la porte du four, reculez-vous et attendez que la vapeur se soit dissipée. (Fig. 1.3).
Le côté intérieur de la porte est fait en verre de sécurité renforcé. Faîtes attention à NE PAS rayer la surface sur le panneau de verre.
Des dégâts accidentels peuvent fissurer la porte en verre.
Ne pas obstruer les conduits d’aération.
NE PAS utiliser de produits nettoyants abrasifs ni de grattoirs pointus en métal pour nettoyer le couvercle en verre car ils pourraient rayer la surface et briser ainsi le verre. Français
Veillez à ce que les grilles soient toujours insérées à fond dans le four. NE PAS fermer la porte sur les grilles du four.
Ne recouvrez pas les grilles, les panneaux internes ou la voûte du four de papier aluminium.
Fig. 1.3 ArtNo.324-0001 Steam burst Lorsque le four est en marche, ne laissez PAS la porte du four ouverte plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande. Fig. 1.4 Support avant N’utilisez pas la fonction minuterie avec un four si le four adjacent est déjà chaud.
Ne placez pas des aliments chauds dans le four qui sera utilisé avec la fonction minuterie.
N’utilisez pas un four déjà chaud avec la fonction minuterie.
Au besoin, utilisez des gants isolants secs – l’emploi de gants humides risque de causer des brûlures dues à la vapeur lors du contact avec une surface chaude. Butée arrière AVANT Grilles de Four (selon le modèle) Pour installer la grille coulissante, accrocher l’avant de la grille sur les glissières comme illustré (Fig. 1.4). L’arrière de la grille devrait reposer sur les glissières, devant la butée arrière (Fig. 1.4). Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la grille à l’horizontale, avant de l’insérer à fond.
Zone chauffe-plats N’autorisez jamais qui que ce soit à grimper ou se tenir debout sur la table de cuisson. Ne découpez pas des aliments sur la table de cuisson. Ne laissez pas des ustensiles, aliments ou produits combustibles sur la table de cuisson lorsqu’elle n’est pas en service (torchon, ou poêle contenant de l’huile, par exemple). Ne placez pas des feuilles en plastique ou aluminium ou des récipients en plastique sur la table de cuisson. Mettez toujours le bouton de commande sur la position arrêt [Off ] avant de retirer un récipient. Evitez de faire chauffer un récipient de cuisson vide. Ceci risque en effet d’abîmer la table de cuisson et le récipient.
Les pièces accessibles peuvent chauffer lorsque le grill est en marche. Les jeunes enfants doivent être tenus à distance. NE PAS utiliser la surface de la zone chauffe-plats comme planche à découper.
NE PAS laisser d’ustensiles, d’aliments ni de choses combustibles sur la zone chauffeplats lorsqu’elle n’est pas utilisée (comme des torchons, des poêles avec de l’huile).
NE PAS placer de plastique, ni de papier aluminium, ni de conteneur en plastique, sur la zone chauffe-plats.
NE PAS laisser la zone chauffe-plats allumée à moins qu’elle ne serve à réchauffer quelque-chose.
NE PAS poser d’objets lourds sur la zone chauffe-plats. Dès l’apparition d’une fissure sur la table de cuisson, mettez immédiatement la cuisinière hors tension et faites-la réparer. SOULEVEZ toujours les récipients pour les retirer de la table de cuisson. Ne les faites pas glisser sur la surface, car vous risquez de la marquer et de la rayer (Fig. 1.6). Mettez toujours le bouton de commande sur la position arrêt [Off ] avant de retirer un récipient. NE LAISSEZ PAS LE GRIL EN MARCHE pendant plus de quelques instants si la lèchefrite n’est pas en place sous le gril, ceci pour prévenir le risque de surchauffe des boutons de commande. Ne fermez jamais la porte du gril lorsque celui-ci est en marche.
Lors de l’utilisation du gril, veillez à ce que la lèchefrite soit en place et insérée à fond dans l’enceinte du gril, ceci pour prévenir le risque de surchauffe des boutons de commande.
NE JAMAIS tenter de cuisiner sur la zone chauffe-plats. Bien que la surface en céramique soit très solide, un coup net ou un objet coupant tombant dessus (comme une salière) peut faire craquer ou casser la surface (Fig. 1.5). Gril/Gril Coulissant « Glide-out »
Éviter de réchauffer une casserole vide. Cela peut endommager la zone chauffeplats ainsi que la casserole.
Seuls certains types de verre, de céramique, de faïence et autres récipients vitrés peuvent être utilisés sur la zone chauffe-plats ; les autres peuvent se casser à cause du changement soudain de température. Français Le ventilateur de refroidissement Fig. 1.5 Notez que cet appareil électroménager la possibilité d’un ventilateur. Lorsqu’un four ou une grille est en fonctionnement le ventilateur fonctionnera pour refroidir la commande et les boutons de commandes. Entretien de la Cuisinière En raison de la condensation de vapeur pendant la cuisson, vous devrez peut-être essuyer (avec un chiffon doux) des gouttelettes d’eau présentes sur la garniture extérieure du four. Cette précaution contribuera également à prévenir les taches et la décoloration de l’extérieur du four dues aux vapeurs de cuisson. Fig. 1.6 Nettoyage
Avant un nettoyage complet, mettez la cuisinière hors tension. Laissez-la refroidir.
Pour des raisons d’hygiène et de sécurité, la cuisinière doit toujours être propre, afin de prévenir le risque d’incendie causé par l’accumulation de graisse et autres particules alimentaires.
Nettoyez uniquement les composants indiqués dans les présentes instructions.
Nettoyez avec précaution. Si vous utilisez une éponge ou un chiffon humide pour essuyer des taches sur une surface chaude, prenez garde au risque de brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d’une surface chaude.
N’utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d’eau de Javel, de nettoyants chlorés, ni de produits abrasifs à gros grain ou de sel.
Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d’avoir des effets nocifs. ArtNo.312-0003 Moving pans
Toutes les parties de la cuisinière peuvent être lavées à l’eau savonneuse chaude, mais veillez à prévenir toute infiltration d’eau dans l’appareil.
Veillez à prévenir toute infiltration d’eau dans l’appareil.
Avant de retirer des composants du gril pour les nettoyer, assurez-vous qu’ils ont refroidi ou protégez-vous avec des gants isolants.
NE LAVEZ PAS les glissières latérales au lave-vaisselle.
Ne lavez pas les têtes de brûleur au lave vaisselle
N’utilisez jamais de produits nettoyants caustiques ou abrasifs qui abimeront la surface.
N’utilisez pas de paille de fer ou tout autre matériau susceptible de rayer la surface.
Ne rangez jamais de produits inflammables dans le tiroir. Ces produits incluent les objets en papier, en plastique et en tissu, tels que les livres de cuisine, les ustensiles en plastique et les torchons, ainsi que les liquides inflammables. Ne rangez pas de produits explosifs, tels que des bombes aérosols, sur ou près de la cuisinière.
Ne rangez pas d’explosifs comme les aérosols, sur ni près de l’appareil.
N’utilisez pas de paille de fer ou tout autre matériau susceptible de rayer la surface.
N’essayez jamais de démonter ou de nettoyer autour d’un brûleur lorsqu’un autre brûleur est allumé. Vous risqueriez de recevoir une décharge électrique. Français
Vue d’Ensemble de la Cuisinière Fig. 2.1
La cuisinière à gaz avec four électrique 110 possède les caractéristiques suivantes (Fig. 2.1): Fig. 2.2 A. 4 brûleurs de plaque chauffante, une zone chauffe-plats et un brûleur pour wok B. Un panneau de commande C. Un gril coulissant D. Un four multifonctions E. Un four ventilé
Tiroir pour calibrage du pain / Un tiroir de rangement Brûleurs de Table de Cuisson Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur est doté d’un dispositif de sécurité spécial qui coupe l’alimentation en gaz en cas d’extinction de la flamme. Lorsque vous appuyez sur un bouton de la table de cuisson, une étincelle se produit à chaque brûleur – ce qui est tout à fait normal. N’essayez jamais de démonter ou de nettoyer autour d’un brûleur lorsqu’un autre brûleur est allumé. Vous risqueriez de recevoir une décharge électrique. Pour allumer un brûleur, appuyez sur le bouton de commande associé et mettez-le sur le symbole grande flamme (H), (Fig. 2.2).
Français Le dispositif d’allumage produit une étincelle et allume le gaz. Continuez d’appuyer sur le bouton pendant dix secondes pour permettre l’arrivée du gaz dans le brûleur. Fig. 2.3 Si le brûleur s’éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n’a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [Off ] et attendez une minute avant d’essayer de nouveau, en appuyant un peu plus longtemps sur le bouton. Tournez le bouton en sens anti-horaire pour régler la hauteur de flamme (Fig. 2.3). Sur cette cuisinière, la position minimum est au-delà de la position maximum, et non pas entre position maximum et arrêt. Fig. 2.4 Si la flamme d’un brûleur s’éteint, mettez le bouton de commande sur la position Arrêt et attendez une minute avant de rallumer. Veillez à ce que les flammes ne dépassent pas des récipients de cuisson. Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement (Fig. 2.4). ArtNo.311-0001 Right pans gas Veillez à ce que les récipients de cuisson de grande taille soient bien espacés entre eux. Fig. 2.5 N’utilisez pas de casseroles ou marmites à fond concave ou à fond à rebord incurvé vers le bas (Fig. 2.5). L’utilisation de dispositifs de mijotage, de type plaques d’amiante ou plaques métalliques, est DECONSEILLEE (Fig. 2.6). Ces dispositifs diminueront les performances de la cuisinière et risquent d’endommager les grilles de la table de cuisson. ArtNo.311-0002 Pan with rim N’utilisez pas des récipients de cuisson instables ou déformés susceptibles de se renverser, ni des récipients de cuisson à fond de très petit diamètre (casseroles à lait, pocheuses individuelles, etc.) (Fig. 2.7). Fig. 2.6 Le diamètre minimum recommandé pour les récipients de cuisson est de 120 mm. Le diamètre maximum pour les récipients de cuisson est de 260 mm. Art No. 311-0003 Simmer aids N’UTILISEZ PAS de récipients de cuisson de diamètre supérieur à celui du foyer. Fig. 2.7 Brûleur de Wok Le brûleur de wok (coup de feu) est conçu pour fournir une chaleur uniforme sur une grande surface. Il est parfait pour les grandes poêles et la friture rapide à feu vif (Fig. 2.8). ArtNo.311-0004 Tipping wok Les petits brûleurs sont plus adaptés aux récipients de cuisson plus petits. Fig. 2.8 Les composants du brûleur sont démontables pour faciliter le nettoyage. Voir « Nettoyage de la Cuisinière ». En cas de débordement, essuyez dès que possible la surface émaillée autour des brûleurs de la table de cuisson. Tâchez d’essuyer la substance renversée pendant que l’émail est encore chaud. Remarque : Les récipients en aluminium peuvent laisser des traces métalliques au niveau des grilles de la table de cuisson. Ces traces sont sans incidence sur la durabilité de l’émail et peuvent être éliminées à l’aide d’un nettoyant pour métaux.
Français Support Spécial de Wok Fig. 2.9 Le support spécial de wok est conçu pour permettre l’utilisation d’un wok de 35 cm. Si vous utilisez un autre modèle de wok, vérifiez qu’il repose correctement sur le support spécial. Les woks peuvent avoir des tailles et des formes très variées. Il est important que le wok repose correctement sur le support – mais si le wok est trop petit, il ne sera pas bien maintenu en place par le support spécial (Fig. 2.9). Le support spécial de Wok doit être utilisé uniquement sur un brûleur de wok. Lorsque vous installez le berceau, veillez à ce qu’il soit bien positionné sur le soutien de casserole et à ce qu’il soit assis dans le berceau (Fig. 2.10). ArtNo.311-0006 Correct wok sizes Fig. 2.10 Fig. 2.11 Le support spécial deviendra très chaud pendant l’utilisation – laissez-le refroidir suffisamment longtemps avant de le retirer. Plaque Chauffante en Céramique La zone de la plaque chauffante sur le côté gauche à deux emplois. Elle peut soit servir de plaque de cuisson pour chauffer une casserole de la manière usuelle (Fig. 2.11) soit elle sert à chauffer le gril fourni. ArtNo.311-0007 Wok stand close-up Fig. 2.12 La zone arrière, marquée d’un anneau sert à la cuisson avec une casserole. Il existe deux éléments qui permettent soit à ce que toute la partie soit chauffée, soit à ce que seulement la moitié arrière soit chauffée. Pour chauffer l’ensemble de la zone, tourner le bouton dans le sens horaire (Fig. 2.12). Pour utiliser l’anneau arrière, tourner la commande dans le sens anti-horaire (Fig. 2.13). Le voyant en néon au-dessus du bouton de commande s’illuminera lorsqu’une commande de plaque est activée et il sera allumé jusqu’à ce que la surface soit de nouveau froide. Fig. 2.13 Vous pouvez également placer une grande poissonnière sur les deux zones de cuisson. Faire toujours attention avant de toucher la surface même lorsqu’elle est éteinte, elle peut être plus chaude que ce que vous croyez. Utilice únicamente las cazuelas y sartenes adecuadas para las encimeras de inducción. Nous recommandons l’acier inoxydable et des casseroles en acier émaillé parce pots et des casseroles en cuivre ou en aluminium bases laissent des traces sur la table de cuisson qui sont difficiles à enlever. Utilisez des récipients de cuisson à fond épais, lisse et plat (Fig. 2.14). Ceci assure un transfert de chaleur optimal entre la table et le récipient de cuisson, et donc une cuisson plus rapide et plus économique. N’utilisez jamais de Wok à fond rond, même avec un support. Fig. 2.14 Les récipients de cuisson les mieux adaptés sont ceux qui, à l’état froid, sont très légèrement bombés vers l’intérieur (Fig. 2.15). En plaçant une règle sur le fond de ces récipients, on peut constater que la surface est légèrement incurvée vers le milieu. Sous l’effet de la chaleur, le métal se dilate et la
Français totalité du fond du récipient est en contact avec la surface de cuisson. Fig. 2.15 Veillez à ce que le fond du récipient de cuisson soit propre et sec pour éviter que des résidus alimentaires ne brûlent et n’attachent sur la table de cuisson. Ceci permet également de prévenir les rayures et les dépôts. Veillez à toujours utiliser des récipients de même taille (ou légèrement plus grands) que le diamètre indiqué sur la surface de cuisson. Utilisez un couvercle sur les récipients de cuisson pour porter à ébullition plus rapidement. Fig. 2.16 Veillez à toujours soulever les récipients pour les retirer de la surface de cuisson. Car le faire glisser risque d’entraîner des marques et des éraflures. Mettez toujours le bouton de commande sur la position arrêt [Off ] avant de retirer un récipient de la surface de cuisson. Lorsque vous cuisinez sur la table de cuisson, il se peut que la surface de la table utilisée s’allume et s’éteigne. Ceci est dû à un dispositif de sécurité servant à limiter la température de la table de cuisson. Ce phénomène est tout à fait normal, surtout en présence de températures élevées. Toutefois, si cela se produit fréquemment avec un récipient de cuisson particulier, cela peut venir du fait que celui-ci ne convient pas à une table de cuisson en céramique car il est trop petit ou est doté d’un fond trop irrégulier. Fig. 2.17 Pour obtenir les meilleurs résultats, préchauffez un plat de service et son couvercle pendant 10 minutes avant d’y déposer les aliments. Fig. 2.18 Utilisez uniquement des plats résistant à la chaleur. Plaque à Griller La plaque de cuisson est conçue de manière à s’installer sur les goupilles de position sur la zone de cuisson en céramique (Fig. 2.16). Ne pas tenter de l’utiliser sur l’un des brûleurs au gaz. Elle ne tiendra pas correctement et vous risquez d’endommager la finition anti-adhérente. Pour chauffer l’ensemble de la zone, tourner le bouton dans le sens horaire (Fig. 2.17). Le voyant en néon au-dessus du bouton de commande s’illuminera lorsqu’une commande de plaque est activée et il sera allumé jusqu’à ce que la surface soit de nouveau froide. Elle s’utilise pour la cuisson directe des aliments. N’utilisez pas de récipients de cuisson sur cette plaque. La plaque à griller a une surface antiadhésive susceptible d’être endommagée par des ustensiles de cuisine métalliques (spatules, par exemple). Utilisez des ustensiles en bois ou en plastique thermorésistant. Avant l’utilisation, vous pouvez enduire la plaque d’une légère couche d’huile à friture. Préchauffez la plaque à griller pendant 5 minutes au maximum avant d’y déposer les aliments. Un préchauffage plus long risque de l’endommager. Il y a un espace sur le coin arrière droit de la plaque de cuisson (Fig. 2.18) pour que vous puissiez écouler la graisse en excédent après la cuisson. Attention - Peut être très chaud. After cooking, allow the griddle to cool before cleaning.
AVERTISSEMENT : Lorsque la grille est retirée de
la lèchefrite, assurez-vous que la lèchefrite et le support sont complètement insérés dans l’enceinte du gril. La porte de la lèchefrite DOIT rester ouverte.
Des composants accessibles risquent de devenir chauds pendant l’utilisation du gril. Eloignez les enfants de la cuisinière.
Ne fermez jamais la porte du gril lorsque celui-ci est en marche.
Pour de meilleurs résultats, faire rentrer le chariot dans la chambre du grill et préchauffer la/les partie(s) appropriée(s) du grill pendant deux minutes. Vous pouvez retirer la grille de la lèchefrite et y déposer les aliments pendant le préchauffage.
NE LAISSEZ PAS LE GRIL EN MARCHE pendant plus de quelques instants si la lèchefrite n’est pas en place sous le gril, ceci pour prévenir le risque de surchauffe des boutons de commande.
Après préchauffage, retirez le support du gril de l’enceinte du gril. Replacez la lèchefrite et réinsérez le support du gril dans l’enceinte du gril. Vérifiez qu’il est bien inséré. La grille de lèche-frites peut être placée sur quatre hauteurs différentes, ce qui est possible en la retournant dans les sens avant-arrière et haut-bas. Les quatre positions de hauteur de la grille se rapportent à « Utilisation de la grille coulissante™ ».
Français Tiroir pour calibrage du pain Fig. 2.20 Le tiroir pour calibrage du pain se trouve en bas à droite de la cuisinière (Fig. 2.20). Dans le bas du tiroir pour calibrage du pain se trouvent des fentes permettant à l’air chaud de circuler dans le tiroir depuis l’élément inférieur. La température du tiroir pour calibrage du pain est idéale pour cuire toute sorte de pâte, sucrée ou salée, sans gluten ou au levain, pâte à levure fraîche et séchée, mélanges de pain et recettes du livre de cuisine Rangemaster Bonne cuisine quotidienne.
Préchauffez le tiroir afin qu’il soit chaud et prêt pour votre pâte. Fig. 2.21 Il est activé par un bouton poussoir (Fig. 2.21). Il n’est pas nécessaire de régler la température, elle est déjà réglée. Le tiroir pour calibrage du pain offre assez de place pour :
- les grilles de cuisson de 340 mm x 340 mm maximum, pour cuire les petits pains ; elles peuvent ensuite être directement placées dans le four préchauffé après avoir été calibrés.
- Afin de calibrer 2 plateaux en même temps, utilisez une grille froide sur un plateau et placez l’autre au-dessus, n’oubliez pas de laisser la place pour que la pâte monte pendant la durée de calibrage. Le tiroir pour calibrage du pain peut être utilisé comme rangement. Si vous avez utilisé le tiroir pour calibrage du pain, éteignez-le et attendez jusqu’à ce que le tiroir refroidisse avant d’y ranger des choses.
- Bol de 3 litres plein de pâte REMARQUE : Le tiroir pour calibrage du pain ne chauffera pas les assiettes
- 3 x 2 moules à pain 450 g
- 4 x 1 moules à pain 450 g Nettoyage Le temps nécessaire au calibrage dépendra du type et de la quantité de pâte. Voir la recette pour les instructions et contrôler la pâte pendant la durée de façonnage. Nettoyez l’intérieur du tiroir avec une eau savonneuse chaude et un chiffon doux, rincez et séchez. Le tiroir pour calibrage du pain est idéal pour ranger les grilles de cuisson et autres ustensiles de cuisine. Si une grille de cuisson plus grande est utilisée, placez une grille froide sur la base du tiroir, et le plateau dessus, cela permettra à l’air chaud d’atteindre la pâte. Il peut chauffer, donc n’y rangez pas des choses pouvant fondre ou prendre feu. Lorsque vous préparez de plus grandes quantités de pâte, avec au moins 500 g de farine, divisez la pâte en 2 bols ou récipients, cela facilitera le façonnage dans le tiroir.
Gardez un œil sur la pâte pendant qu’elle se façonne; la levure fraîche peut travailler rapidement, en particulier si elle a eu une première étape de fermentation (parfois appelé éponge). L’éponge peut aider à donner un pain un peu plus léger. Ne rangez jamais de matériaux inflammables dans le tiroir. Cela inclut le papier, le plastique et les tissus, comme les livres de cuisine, les produits en plastique et les serviettes ou les liquides inflammables.
Ne rangez pas d’explosifs comme les aérosols, sur ni près de l’appareil. ASTUCES
Les matériaux inflammables peuvent exploser et engendrer un incendie ou endommager la propriété. Un doute sur la contenance de vos moules à pain ?
- Un moule à pain de 450 g contiendra 800 ml d’eau
- Un moule à pain de 900 g contiendra 1,5 litre d’eau
- Couvrez la pâte pendant qu’elle monte avec du film étirable graissé, attention à ne pas trop serrer le film étirable car cela empêcherait la pâte de monter.
Français Fours Function Utilisation Décongélation Décongélation de petites quantités d’aliments dans le four sans chaleur Four ventilé Fonction de cuisson complète, chaleur uniforme; idéale pour la pâtisserie Gril ventilé Gril des viandes et poissons, avec porte du gril fermée Four ventilé mixte Fonction de cuisson complète; parfaite pour les rôtis et la pâtisserie Le four sur la gauche est un four multifonctions tandis que le four à droite est un four à chaleur pulsée. Four conventionnel Fonction de cuisson complète pour les rôtis et la pâtisserie dans la partie inférieure du four Four Multifonction Elément gratineur Pour gratiner les plats recouverts de fromage Chaleur inférieure Pour dorer les fonds de quiches, pizzas ou pâtisseries L’horloge doit être réglée sur l’heure actuelle pour que les fours puissent fonctionner. Voir les instructions de la section « Horloge » pour le réglage de l’heure. Remarque – Les références au four gauche et droit s’entendent vu de l’avant. Les fours multifonctions ont un ventilateur et un élément de four ventilé, ainsi que deux éléments chauffants supplémentaires. Un élément est dans la voûte du four et l’autre sous la sole du four. Veillez à ne pas toucher l’élément supérieur et le déflecteur de l’élément lors de l’insertion ou du retrait des plats dans le four. Tableau 2.1 Le four multifonctions a trois fonctions de cuisson principales: cuisson ventilée, cuisson ventilée mixte et cuisson conventionnelle. Utilisez ces fonctions pour effectuer l’essentiel de la cuisson. L’élément gratineur et la chaleur inférieure peuvent être utilisés en fin de cuisson pour finir certains plats. Utilisez les fonctions gril ventilé pour la cuisson au gril et décongélation pour décongeler de petites quantités d’aliments surgelés. Tableau 2.1 récapitule les modes multifonctions. Le four multifonctions permet de nombreuses utilisations variées. Nous vous conseillons de bien surveiller la cuisson jusqu’à ce que vous soyez familiarisé avec chaque fonction. N’oubliez pas : toutes les fonctions ne conviennent pas à tous les types d’aliments. N’oubliez pas: toutes les cuisinières sont différentes – les températures de vos nouveaux fours peuvent être différentes de celles de votre ancienne cuisinière.
Français Fonctions du Four Multifonctions Four Ventilé Mixte Cette fonction commande le ventilateur et brasse l’air chauffé par les éléments chauffants de la voûte et de la sole du four. Cette fonction, qui combine la cuisson ventilée et la cuisson conventionnelle (chaleur supérieure et inférieure), est un moyen de cuisson idéal pour les aliments volumineux (gros rôti, par exemple) pour lesquels une cuisson complète est très importante. Réponse Rapide Le réglage Réponse Rapide permet un préchauffage ultrarapide du four. Elle utilise l’élément du four ventilé et la chaleur supplémentaire d’un des éléments de la voûte du four. Les fours ventilés préchauffent rapidement, mais la fonction Réponse Rapide accélère le préchauffage pour vous permettre de commencer la cuisson plus rapidement. On peut également faire cuire des plats simultanément sur deux grilles, mais les plats devront être intervertis pendant la cuisson, car, avec cette fonction, la chaleur est plus intense dans la voûte du four qu’au niveau de la sole. Ce mode de cuisson est intensif et rapide; surveillez les aliments cuits de la sorte jusqu’à ce que vous soyez familiarisé avec cette fonction. Pour utiliser la fonction Réponse Rapide, il suffit de tourner le bouton de commande de fonction sur R et de régler à la température requise. Le voyant sur le panneau de commande à côté du symbole R s’allumera. Lorsque le four atteint la température requise, l’élément supérieur s’éteint et le témoin s’éteint. La température du four est ensuite maintenue par l’élément et par le ventilateur du four ventilé. Four Conventionnel (Chaleur de Voûte et de Sole) Cette fonction combine la chaleur fournie par les éléments supérieurs et inférieurs. Elle est particulièrement utile pour la cuisson d’aliments rôtis et des pâtes à tartes, gâteaux et biscuits. Si vous choisissez de placer des aliments dans le four froid avant la cuisson tout en utilisant la fonction Réponse Rapide, veillez à ce que les gâteaux, etc. ne soient pas placés trop haut dans le four. Les aliments cuits sur la grille supérieure gratineront et doreront plus rapidement que ceux placés sur la grille inférieure car la chaleur est plus intense dans la voûte du four qu’au niveau de la sole, comme dans le cas de la fonction « Four Ventilé Mixte ». Des aliments semblables cuits de la sorte devront être intervertis pour cuire uniformément. Cette fonction permet donc de cuire des aliments nécessitant des températures de cuisson différentes, en utilisant la partie moins chaude dans la partie inférieure du four et la partie plus chaude dans la partie supérieure du four. Four Ventilé Cette fonction commande le ventilateur et l’élément chauffant autour de celui-ci. Une chaleur uniforme est produite partout dans le four, ce qui permet la cuisson rapide de grandes quantités d’aliments. La cuisson par four ventilé est particulièrement utile pour la cuisson simultanée d’aliments sur plusieurs grilles et est une excellente fonction « polyvalente ». Vous devrez peut-être diminuer la température de 10 °C environ pour des plats que vous aviez l’habitude de cuire dans un four conventionnel. L’élément supérieur exposé risquant de cuire certains aliments trop rapidement, nous vous recommandons de placer les aliments dans la partie inférieure du four. Vous devrez peut-être aussi diminuer la température du four. Si vous souhaitez préchauffer le four, attendez que le voyant s’éteigne avant de mettre le plat au four. Gril Ventilé Elément Gratineur Cette fonction commande le ventilateur pendant que l’élément chauffant supérieur est en marche. On obtient ainsi une chaleur plus uniforme, moins intense que celle d’un gril conventionnel. Pour obtenir les meilleurs résultats possibles, placez les aliments à griller sur une grille sur un plat à rôtir qui doit être plus petit qu’une lèchefrite de gril conventionnel. Ceci assure une meilleure circulation de l’air. Ce type de cuisson est idéal pour les morceaux de viande ou de poisson épais, car la circulation de l’air diminue l’intensité de la chaleur du gril. Cette fonction utilise uniquement l’élément situé dans la voûte du four. C’est une fonction utile pour gratiner ou finir des gratins de pâtes, des légumes en sauce et des lasagnes, le plat à gratiner étant déjà chaud avant la mise en marche de l’élément supérieur. haleur Inférieure Cette fonction utilise uniquement l’élément inférieur. Elle permettra de dorer le fond de votre pizza ou de votre quiche ou de terminer la cuisson d’un fond de tarte sur une grille inférieure. C’est également une chaleur douce, parfaite pour le mijotage de plats placés au milieu du four ou pour réchauffer des assiettes. Les fonctions Elément Gratineur et Chaleur Inférieure sont des adjonctions utiles à votre four et vous permettent de finir vos plats à la perfection. Vous constaterez rapidement que leur utilisation contribue à étendre vos compétences culinaires. La porte du four doit être fermée pendant la cuisson au gril pour éviter un gaspillage d’énergie. Vous constaterez que vous devrez moins surveiller et tourner les aliments cuits de cette façon. Ce type de cuisson nécessite un préchauffage du four. Pour obtenir les meilleurs résultats, nous vous recommandons de ne pas placer le plateau du gril sur la grille la plus élevée.
Français Décongélation Fig. 2.22
Temperature control Réglage de température Fig. 2.23 Functionde control Sélecteur fonction
Avec cette fonction, le ventilateur du four brasse uniquement de l’air froid. Assurez-vous que la commande de température est réglée sur 0° et qu’aucune chaleur n’est appliquée. Cette fonction permet de décongeler des aliments, en petites quantités, par exemple des desserts, gâteaux à la crème, morceaux de viande, poisson et volaille. Ce type de décongélation accélère le processus de décongélation et protège les aliments des mouches. Placez les morceaux de viande, poisson et volaille sur une grille, au-dessus d’une plaque prévue pour l’égouttement. N’oubliez pas de nettoyer la grille et la plaque après décongélation. La porte du four doit être fermée pendant la décongélation. Des aliments plus volumineux, tels que des poulets entiers et des rôtis, ne doivent pas être décongelés de cette façon. Nous vous conseillons de les décongeler au réfrigérateur. Ne décongelez pas des aliments dans un four tiède ou à côté d’un four en marche ou encore chaud. Vérifiez que les aliments à base de produits laitiers, la viande et la volaille sont complètement décongelés avant de les cuire. Le Four Ventilé Fig. 2.24 Le ventilateur du four brasse l’air chaud continuellement, assurant ainsi une cuisson plus rapide et plus uniforme. En général, les températures de cuisson recommandées pour les fours ventilés sont inférieures à celles pour des fours conventionnels.
N’oubliez pas : toutes les cuisinières sont différentes - les températures de vos nouveaux fours peuvent être différentes de celles de votre ancienne cuisinière. Utilisation du Four Multifonction Le four multifonctions est doté de deux commandes: un sélecteur de fonction et un bouton de réglage de température (Fig. 2.22). Fig. 2.25 Tournez le sélecteur de fonction pour le mettre sur une fonction de cuisson. Mettez le bouton de réglage de température du four sur la température requise (Fig. 2.23). Le voyant du four restera allumé jusqu’à ce que le four atteigne la température requise. (Fig. 2.24). Le système démarre alors un cycle de marche-arrêt puisque le four maintient la température sélectionnée. Utilisation du four à chaleur tournante Mettez le bouton du four sur la température requise (Fig. 2.25). Le voyant du four restera allumé jusqu’à ce que le four atteigne la température requise. Il s’allumera et s’éteindra pendant la cuisson (Fig. 2.25). Fig. 2.26 ArtNo.320-0026 - Oven light Eclairage du Four Principal Appuyez sur le bouton approprié pour allumer l’éclairage du four (Fig. 2.26). Si l’éclairage est défectueux, mettez la cuisinière hors tension avant de changer l’ampoule. Pour des informations détaillées
Français sur la façon de changer une ampoule de four, reportez-vous à la section « Dépannage ». Fig. 2.27 Garde d’étagère Accessoires Grilles de Four Les grilles de four sont retenues lorsqu’elles sont tirées vers l’avant mais elles peuvent aisément être enlevées et remises (Fig. 2.27). Avant Tirez la grille vers l’avant jusqu’à ce que l’arrière de la grille soit arrêté par les butées d’arrêt latérales du four (Fig. 2.28). Fig. 2.28 Fig. 2.29 Soulevez l’avant de la grille pour faire passer l’arrière de la grille sous la butée d’arrêt, puis tirez la grille vers l’avant (Fig. 2.29). Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la grille à l’horizontale, avant de l’insérer à fond. ArtNo.320-0011 Removing the shelf 1 ArtNo.320-0012 Removing the shelf 2 Fig. 2.30 Support Front avant bracket Butée Reararrière stop Grille coulissante - Four (principal) gauche Outre les grilles standard, le four de gauche est fourni avec un jeu de glissières destinées à une grille de four coulissante. Pour installer la grille coulissante, accrocher l’avant de la grille sur les glissières comme illustré (Fig. 2.30). L’arrière de la grille devrait reposer sur les glissières, devant la butée arrière (Fig. 2.30). La grille coulissante et les glissières sont faciles à retirer ou repositionner. AVANT FRONT Pour retirer la grille coulissante Soulever ’arrière de la grille de façon à la dégager de la butée arrière Ensuite, décrocher la grille du support de positionnement avant. Fig. 2.31
Pour retirer les glissières Faire pression sur la base des glissières (mouvement de torsion) pour les dégager des supports de grille. Ensuite, décrocher la glissière du barreau supérieur du support de grille et la retirer (Fig. 2.31).
Fig. 2.33 Accrocher l’arrière de la glissière sur le barreau supérieur d’une paire de supports de grille. Ensuite, accrocher l’avant de la glissière sur le même barreau. Pousser le clip sous le barreau inférieur (Fig. 2.32). S’assurer que les glissières sont installées dans la même position des deux côtés (Fig. 2.33). L’avant des glissières peut être identifié par le support (Fig. 2.30).
Fig. 2.32 NE PAS mettre les glissières au lave-vaisselle.
Utilisation de la grille coulissante™ DocAUS.020-0004 - Overview - 110DF - Elan Schéma 3,2 Schéma 3,1 Nearest to de thel’élément element La plus proche Middle High Milieu haut Middle Low Milieu bas La Furthest plus éloignée from de thel’élément element Les quatre positions de hauteur de la grille se rapportent à Schéma 3,5 Schéma 3,4 Schéma 3,3 Pour activer les deux éléments Pour activer le demi-élément droite Quatre positions de hauteur de la grille LaNearest plus proche l’élément to thede element Schéma 3,5 Milieu Middlehaut High LaFurthest plus éloignée l’élément from thede element 180o 180o MilieuLow bas Middle 180o
La plus proche de l’élément - Toast, steak.
Milieu haut - Tartine de fromage fondu, tranches de courgette, tranches de bacon plus épaisses.
Milieu bas - Filets de poisson, brochettes de légumes.
La plus éloignée de l’élément - poisson entier, côtes de porc épaisses, blancs de poulet, brochettes de poulet ou de bœuf 180o ATTENTION : Il est nécessaire de surveiller le processus de cuisson. Les processus de cuisson courts doivent être surveillés de manière continue.
Horloge 3 boutons Réglage de l'heure L'horloge doit être réglée à l'heure du jour avant la mise en marche du four Réinitialiser le rappel de minute Step. 1 Step. 1 Remarque : Le symbole de cuisson [ ] reste visible pendant le fonctionnement normal. ArtNo.306-0001 - 3-button clock ArtNo.306-0001 - 3-button clock Step. 2 Step. 2 Appuyez sur les boutons [+] et [-] en même temps. Appuyez sur les boutons [+] ou [-]. ArtNo.306-0001 - 3-button clock ArtNo.306-0001 - 3-button n clock loc ock Pour arrêter le four à une heure spécifique de la journée (four principal Rappel minute uniquement) Vous avez réglé la température et le mode de fonctionnement souhaités et vous souhaitez que le four s'arrête automatiquement. Step. 1 Régler le rappel de minute Remarque : Le symbole de cuisson [ ] reste visible pendant le fonctionnement normal. Step. 1 ArtNo.306-0001 - 3-button clock Remarque : Le symbole de cuisson [ ] reste visible pendant le fonctionnement normal. ArtNo.306-0001 - 3-button clock Appuyez à 3 reprises Step. 2 Step. 2 Utiliser les boutons [+] ou [-] pour régler le minuteur. Réglez l'heure à laquelle vous souhaitez que le four arrête la cuisson, par exemple, ajoutez 1 heure. ArtNo.306-0001 - 3-button clock ArtNo.306-0001 - 3-button clock Step. 3 Une fois le temps indiqué écoulé une alarme sonnera. Pour arrêter l'alarme, appuyez sur n'importe ArtNo.306-0001 - 3-button clock quel bouton. Step. 3 L'alarme retentit lorsque la cuisson est terminée, appuyez sur n'importe quel bouton pour arrêter l'alarme. ArtNo.306-0001 - 3-button clock
Français Pour démarrer et arrêter le four automatiquement (four principal uniquement) Step. 1 AUTO s'affiche, mais vous souhaitez revenir à la cuisson manuelle (four principal uniquement) Appuyez à nouveau sur le bouton [M] jusqu'à ce que l'heure actuelle soit affichée. Appuyez sur les boutons [+] ou [-] ArtNo.306-0001 - 3-button clock ArtNo.306-0001 - 3-button clock Réglez l'heure à laquelle vous souhaitez que le four arrête la cuisson. Step. 2 Changer la fréquence de l'alarme Step. 1 Appuyez sur les ArtNo.306-0001 - 3-button clock boutons [+] ou [-] Step. 3 ArtNo.306-0001 - 3-button clock Réglez l'heure à laquelle vous souhaitez que le four arrête la cuisson. Step. 2 Appuyez à nouveau sur le bouton [M] jusqu'à ce ArtNo.306-0001 - 3-button clock que l'heure actuelle soit affichée. Step. 4 Appuyez sur les boutons [+] ou [-] pour régler l’« heure d’arrêt ». Step. 5 L'heure actuelle sera affichée avec le mot « AUTO ». Réglez le four à la température de cuisson et au fonctionnement désirés. Dans cet exemple, le four s'allumera automatiquement à 10h30 et s'éteindra à 11h00. ArtNo.306-0001 - 3-button clock Step. 6 L'alarme retentit lorsque la cuisson est terminée, appuyez sur n'importe quel bouton pour arrêter l'alarme. RAPPEL Tournez n le(s) bouton(s) de ArtNo.306-0001 - 3-button clock Appuyez sur les boutons [+] ou [-] ArtNo.306-0001 - 3-button clock ArtNo.306-0001 - 3-button clock commande du four sur 0. Si l'alarme n'est pas désactivée, elle s'arrêtera après 7 minutes environ.
Appuyez à nouveau sur le bouton [M] jusqu'à ce que l'heure actuelle soit affichée. Français
Conseils pour la Cuisson Conseils pour la Cuisson avec Minuterie Conseils Généraux pour la Cuisson au Four Si vous désirez cuire plusieurs plats simultanément, choisissez des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut être légèrement « ralentie » en utilisant des petits plats de cuisson et en les recouvrant d’une feuille de papier aluminium, ou « accélérée » en utilisant de plus petites quantités ou des plats de cuisson plus grands.
Ne placez pas des aliments chauds dans le four qui sera utilisé avec la fonction minuterie.
N’utilisez pas un four déjà chaud avec la fonction minuterie.
N’utilisez pas la fonction minuterie avec un four si le four adjacent est déjà chaud. Veillez à ce que les grilles soient toujours insérées à fond dans le four. Placez les plaques de cuisson, plats à rôtir, etc., à niveau, au centre des grilles du four. Eloignez les plaques et les plats de cuisson des bords du four, afin de ne pas trop dorer les aliments. Pour un dorage homogène, la taille maximum recommandée de s plats est :
- profondeur : 340 mm (13 3⁄8”) et largeur : 340 mm (13 3⁄8”) dans le four principal Lorsque le four est en marche, NE LAISSEZ PAS la porte du four ouverte plus longtemps que nécessaire, afin de prévenir une surchauffe des boutons de commande. Décongelez complètement les volailles entières avant de les mettre au four. Assurez-vous que les viandes et volailles sont bien cuites avant de les servir.
- Laissez toujours un « doigt de largeur » entre des plats placés sur une grille de four. Ceci afin de faciliter la circulation de chaleur autour des plats.
- Placez les plats susceptibles de bouillir et déborder pendant la cuisson sur une plaque de cuisson.
- Pour réduire les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d’un rôti, séchez soigneusement les légumes ou enduisez-les d’un peu d’huile à friture.
- Les panneaux internes autonettoyants (voir la section « Nettoyage de la Cuisinière ») sont plus efficaces lorsqu’on évite les projections grasses. Couvrez la viande pendant la cuisson.
- Le four produit assez de chaleur pendant la cuisson pour réchauffer des assiettes placées dans l’enceinte du gril.
- Si vous souhaitez dorer un fond de tarte, préchauffez une plaque de cuisson pendant 15 minutes avant de placer le plat au centre de la plaque.
Tableau de cuisson Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l'autre, pour obtenir les résultats que vous recherchez. Haut Centre Dans un four ventilé les plats sont cuits à une température plus basse que dans un four traditionnel. Lorsque vous suivez une recette, réduisez la température indiquée de 10 ºC et le temps de cuisson de 5-10 minutes. La température dans un four ventilé ne varie pas selon la position dans le four - vous pouvez donc utiliser n'importe quelle grille. ArtNo.050-0007F Oven shelf positions (French) Base Position de Grille
- Avant la cuisson, décongelez complètement les viandes et volailles congelées. Température Four Conventionnel °C Position de Grille Température Four Ventilé °C Temps de Cuisson Approximatif ArtNo.050-0013 Gas & electric cooking table Viande
30-35 minutes par 500g +30-35 minutes. Farci et roulé – Ajoutez
20-25 minutes par 500g +20-25 minutes.
25-30 minutes par 500g +25-30 minutes.
20-25 minutes par 500g +20-25 minutes.
Filet 15-20 minutes. Morceau entier 15-20 minutes par 500g.
Morceau entier 10 minutes par 500g +10 minutes.
Steaks selon l’épaisseur. Cake 100% fruits confits
45-50 minutes par 500g de pâte. Fruits 180mm
3,5 heures. Gâteau quatre quarts 180mm
20-30 minutes. Bœuf Agneau Porc Volaille Poulet Dinde Canard Plat braisé 140-150 approximativement 10 minutes/500g aux temps de cuisson ci-dessus ou 30-35 minutes par 500g +30-35 minutes. faites cuire à 200°C pendant 20 20-25 minutes par 500g +20-25 minutes. minutes, puis à 160°C pendant le reste de la cuisson. 35-40 minutes par 500g +35-40 minutes. Volaille farcie – Cuisson à 200°C ou à 200°C pendant 20 minutes, puis à 15-20 minutes par 500g +15-20 minutes. 160°C pendant le reste de la 25-30 minutes par 500g +25-30 minutes. cuisson. Préemballée (fraîche ou congelée): 20 minutes par 500g +20 minutes. Suivre les temps de cuisson 25-30 minutes par 500g. indiqués sur l’emballage. Avant la cuisson, decongelez 20 minutes par 500g. completement les rotis et volailles 2-4 heures selon la recette. congeles. Poisson Gâteau Desserts ArtNo.050-0005F - Electric dual oven cooking table French Utilisation du four conventionnel : lors de la cuisson sur deux niveaux, laisser au moins un espace entre les plaques. Placer la plaque de pâtisserie avec le bord avant le long de l’avant de la grille de four. Lors de la cuisson à deux étages, les plaques doivent être inversées après environ la moitié du temps de cuisson. Tarte pâte brisée
15-20 minutes. Pâte feuilletée
20-40 minutes selon la taille. Meringues
2-2,5 heures selon la taille. Pain
Il est possible de cuisiner avec jusqu’à trois étages en même temps dans un four à chaleur tournante, mais assurez-vous de laisser un espace entre chaque grille utilisée pour la cuisson Français
Nettoyer votre cuisinière Informations utiles
Ne jamais utiliser de solvants pour peinture, de carbonate de sodium, de nettoyants caustiques, de poudres biologiques, d’eau de Javel, de nettoyants blanchissants à base de chlore, d’abrasifs puissants ou de sel.
Ne pas mélanger différents produits de nettoyage – ils pourraient réagir et devenir dangereux. Fig. 7.1
Isoler l’alimentation électrique avant de nettoyer. Laisser la cuisinière refroidir.
ArtNo.311-0032 Burner layout FSD Toutes les parties de la cuisinière peuvent être nettoyées à l’eau savonneuse – mais veiller à ce que le surplus d’eau ne pénètre pas dans l’appareil. A – Chapeau, B – Tête, C – Encoche, D – Socle , E – Electrode Ne pas oublier de brancher au courant et de réinitialiser l’horloge avant de réutiliser la cuisinière.
Fig. 7.2 Les têtes de brûleur et les bouchons peuvent être retirés pour le nettoyage.
NE lavez PAS les têtes de brûleur au lave-vaisselle.
Veiller à ce qu’ils soient complètement secs avant de les remplacer. Les brûleurs à anneau unique
Lors du remontage de la tête de brûleur, veiller à ce que l’encoche soit alignée avec l’électrode ou le trou dans la base. Veiller à ce que la tête de brûleur soit à niveau et que le bouchon soit placé centré sur la tête de brûleur (Fig. 7.1). A – Chapeau de brûleur interne, B – Chapeau de brûleur externe, C –Tête de brûleur, D – Socle de brûleur de wok Le brûleur pour Wok Le brûleur pour wok peut également être retiré pour le nettoyage. Fig. 7.3 Lors du remontage du brûleur pour wok (Fig. 7.2), retourner la grande bague de base et trouver la zone en forme de « D » (Fig. 7.3). Tourner la tête jusqu’à ce que le « D » coïncide avec celui sur la base du brûleur. Retourner à nouveau le brûleur et le placer sur la base du brûleur. Vérifier que les fentes de brûleur ne soient pas bouchées. En cas de bouchon, retirer les particules coincées en utilisant une brosse à dents. (Fig. 7.4). Installer à présent les deux bouchons de brûleur, en veillant à ce qu’ils soient bien placés. Fig. 7.4 Vérifier que les orifices de brûleur ne soient pas bouchés. En cas de bouchon, retirer les particules coincées en utilisant un morceau de fil fusible. Le berceau du wok Les matériaux de nettoyage recommandés sont de l’eau chaude savonneuse, une éponge humide avec du savon, un nettoyant crème ou une éponge en nylon.
Français Plaque chauffante en céramique Fig. 7.5 Entretien quotidien Tout d’abord, assurez-vous que le témoin lumineux indicateur de chaleur est éteint et que la surface de cuisson est froide. Appliquez une petite quantité de crème nettoyante pour céramique au milieu de la zone à nettoyer. Humidifiez une serviette en papier propre et étalez la crème sur la surface de cuisson. Enfin, essuyez la surface de cuisson à l’aide d’une serviette en papier sèche et propre. Nettoyage des éclaboussures Pour les éclaboussures et les débordements qui se produisent pendant la cuisson, arrêter l’unité et nettoyer la zone entourant la zone chaude avec du papier absorbant. Si une goutte (ou une substance sucrée) se trouve sur la zone chaude, ne la nettoyez pas avant que l’unité n’ait entièrement refroidie, puis suivez les instructions ci-dessous « Nettoyer des salissures brûlées ». Si vous avez accidentellement fait fondre quelque chose sur la surface ou si vous avez renversé des aliments à forte teneur en sucre (conserves, sauce tomate, jus de fruit, etc.), IMMÉDITAMENT nettoyer les salissures avec un racloir, alors que l’unité est encore chaude. IMPORTANT : Utiliser des gants de cuisine pour éviter les brûlures éventuelles aux mains. Grattez le plus gros ou ce qui a fondu de la zone de cuisson, et poussez-le sur la zone froide. Puis, éteignez l’appareil et laissez-le refroidir avant de le nettoyer davantage. Une fois que la surface est froide et que le témoin lumineux de chaleur est éteint, suivez la procédure ‘Entretien journalier’ ci-dessus. Nettoyer des salissures brûlées Veillez à ce que le témoin lumineux de chaleur soit éteint et que la table soit froide. Retirez l’excès de brûlé avec un grattoir à une lame. Tenez le grattoir à un angle de 30° sur la surface, puis grattez le brûlé (Fig. 7.5). Une fois que vous en avez éliminé le plus possible avec le racloir, suivre la procédure « Entretien quotidien » indiquée ci-dessus. Pour éliminer les résidus de métal Faire glisser des casseroles sur la table, en particulier les casseroles en aluminium ou en cuivre, peut laisser des traces sur la surface en céramique. Ces marques ressemblent souvent à des griffures, mais peuvent être facilement éliminées (voir « Nettoyage des éclaboussures »). Si les marques de frottement sont difficiles à éliminer, utiliser une crème nettoyante avec le racloir. La plaque du grill Toujours nettoyer la plaque du grill après utilisation. Le laisser complètement refroidir avant de le retirer. Plonger la plaque du grill dans de l’eau chaude savonneuse. Utiliser un chiffon doux ou, pour les taches tenaces, une brosse de nettoyage en nylon.
Français Remarque: Si la plaque du grill est lavée au lave-vaisselle, des résidus du lave-vaisselle peuvent apparaître à l’arrière. Ceci est normal et n’affectera pas les performances de vos plaques de grill. Fig. 7.6 Grils La plaque du grill et le grill doivent être nettoyés dans de l’eau savonneuse. Sinon, la plaque du grill peut être lavée au lave-vaisselle. Après avoir grillé des viandes et des aliments gras, laisser plongé dans l’eau pendant quelques minutes immédiatement après utilisation. Les particules tenaces peuvent être éliminées du grill avec une brosse en nylon.
Avant de retirer tout élément du grill pour nettoyage, assurez-vous qu’ils sont froids ou bien utilisez des gants de cuisine.
NE PAS utiliser de substances abrasives. Fig. 7.7 Nettoyage de la grille coulissante La plaque du grill peut être retirée facilement pour le nettoyage comme suit. Retirez le cadre de support de la plaque du grill en tirant la plaque du grill vers l’avant (Fig. 7.6). Fig. 7.8 Soulever la plaque du grill du cadre de support. Le cadre de support est maintenu sur les rails latéraux par deux fixations de chaque côté (Fig. 7.7). Pour chaque côté, tenir le rail latéral d’une main et de l’autre main, soulever le cadre et l’extraire des fixations latérales (Fig. 7.8). Pour des raisons de sécurité, repousser les rails latéraux dans la chambre du grill. Si vous devez retirer les rails latéraux pour nettoyer la chambre du grill, vous pouvez les décrocher des côtés de la chambre du grill (Fig. 7.9) et nettoyer les côtés avec un chiffon et un détergent doux.
Fig. 7.9 NE PAS mettre les rails coulissants au lave-vaisselle. Quand vous avez terminé, raccrochez les rails latéraux sur les côtés de la chambre. Pour remonter le cadre, tirer les rails latéraux vers l’avant, un côté à la fois, maintenir le rail latéraux et presser le cadre dans les rails latéraux. ArtNo.331-0005 Removing the grill rail
Français Panneau de commande et portes Fig. 7.10 Éviter d’utiliser des nettoyants abrasifs, y compris des crèmes nettoyantes. Pour de meilleurs résultats, utiliser un détergent liquide. Le même nettoyant peut également être utilisé sur les portes. Sinon, utiliser un chiffon doux imbibé d’eau chaude savonneuse. Vous pouvez employer la même méthode pour nettoyer le panneau de commande et les boutons. Après le nettoyage, polir avec un chiffon sec. ArtNo.320-0002a Proplus oven door side screws Panneaux de porte vitrés Les panneaux avant de la porte du four peuvent être retirés afin que les vitres soient nettoyées. Déplacer la cuisinière vers l’avant pour pouvoir accéder aux côtés (voir la section « Déplacer la cuisinière » sous « Installation »). Fig. 7.11 Ouvrir légèrement la porte du four et retirer les vis de fixation du panneau avant des côtés de la porte, deux de chaque côté (Fig. 7.10). Soulever soigneusement le panneau de la porte externe. La face interne des panneaux vitrés peut à présent être nettoyée – veiller à ne pas déplacer ou mouiller l’isolation de la porte. Remarque : Si la porte a trois couches, alors l’intérieur des deux panneaux est fixé ensemble et ne doit pas être séparé. Après le nettoyage, réinstaller le panneau de la porte soigneusement et replacer les vis de fixation latérales.
NE PAS utiliser de nettoyants abrasifs puissants ou de racloirs en métal pointus pour nettoyer la porte vitrée du four car ils pourraient rayer la surface, et la vitre pourrait se briser. Fours Panneaux « Cuire et nettoyer » Les fours ont des panneaux latéraux « Cuire et nettoyer » ayant été enduits avec un émail spécial qui s’auto-nettoie partiellement. Ceci n’empêche pas toutes les marques sur le revêtement, mais aide à réduire la quantité de nettoyage manuel requis. Ces panneaux fonctionnent mieux au-dessus de 200°C. Si vous cuisinez la plupart du temps en-dessous de cette température, retirez les panneaux de temps et temps et nettoyez-les avec un chiffon sans lin et de l’eau chaude savonneuse. Les panneaux doivent ensuite être séchés et replacés et le four chauffé à 200°C pendant environ un heure. Ceci permettra de garantir un bon fonctionnement des panneaux. Retrait des panneaux pour nettoyer l’intérieur en émail Certains des panneaux de garniture peuvent être retirés pour le nettoyage. Si vous souhaitez nettoyer l’intérieur en émail du four, vous devrez retirer les grilles avant de retirer les panneaux « Cuire et nettoyer ». Pour retirer les panneaux latéraux, il suffit de soulever le panneau et de le faire glisser vers l’avant (Fig. 7.11).
Français Tableau de nettoyage Une fois les panneaux retirés, l’intérieur en émail du four peut être nettoyé.
Nettoyants listés (Tableau 7.1) sont disponibles dans les supermarchés ou des magasins d’électricité comme indiqué. NE PAS utiliser de laine de fer, d’éponges-grattoir pour nettoyer les fours ou tout autre matériel pouvant rayer la surface. Pour les surfaces en émail utiliser un nettoyant approuvé pour l’usage sur de l’émail vitré. Pour les réinstaller, procéder dans l’ordre inverse. Un nettoyage régulier est recommandé. Pour un nettoyage simplifié, immédiatement nettoyer les saletés. Plaque chauffante Pièce Terminer Méthode de nettoyage recommandée Haut de la plaque (y compris les têtes et les bouchons de brûleur) Émail, acier inoxydable, aluminium Eau chaude savonneuse, chiffon doux. Les taches tenaces sont éliminées avec une éponge en nylon. Plaque céramique/induction Verre renforcé. Eau chaude savonneuse ; nettoyant crème/éponge métallique si nécessaire. Plaque du grill (certains modèles uniquement) Surface non collante Laisser refroidir. Laver à l’eau chaude savonneuse. Ne pas utiliser de nettoyants/éponges abrasifs. Lave-vaisselle. Zone chauffe-plats (certains modèles uniquement) Verre renforcé. Eau chaude savonneuse, nettoyant crème/éponge métallique si nécessaire. Terminer Méthode de nettoyage recommandée Émail ou peinture Eau chaude savonneuse, chiffon doux. Les taches tenaces sont éliminées doucement avec un détergent liquide. Acier inoxydable Chiffon électrique (détaillants d’électricité) ou chiffon microfibre polyvalent (supermarché). Côtés et plinthe Surface peinte Eau chaude savonneuse, chiffon doux. Crédence/Grille arrière Émail ou acier inoxydable Panneau de commande Peint, émail ou acier inoxydable Extérieur de la cuisinière Pièce Porte, autour de la porte et extérieur du tiroir de rangement Boutons de commande/poignées et décorations Vitre de la porte/couvercle en verre du four (certains modèles uniquement) Eau chaude savonneuse, chiffon doux. Nettoyant crème, avec soin, si nécessaire. Eau chaude savonneuse. Ne pas utiliser de nettoyants abrasifs sur les écritures. Plastique/chrome, cuivre ou laiton laqué Eau chaude savonneuse, chiffon doux. Laiton Polish laiton. Verre renforcé. Eau chaude savonneuse, nettoyant crème/éponge métallique si nécessaire. Terminer Méthode de nettoyage recommandée Four et grill Pièce Tout nettoyant de marque pour fours adapté à l’émail. Côtés, plancher et toit du four PAS LES PANNEAUX CUIRE ET NETTOYER (voir ci-dessous) ATTENTION : NETTOYANTS POUR FOURS CORROSIFS/CAUSTIQUES : SUIVRE LES INSTRUCTIONS DU FABRICANT. Émail Ne pas mettre en contact avec les éléments du four. Cette surface se nettoie d’elle-même à 200°C et au-delà, ou les panneaux peuvent être retirés et lavés avec de l’eau chaude savonneuse et une brosse en nylon. Panneaux Cuire et Nettoyer du four (certains modèles uniquement) Émail spécial qui s’auto-nettoie partiellement Grilles de four, Grille pratique, Grill, Grille grill pratique (certains modèles uniquement) Chrome Un nettoyant d’intérieur de fours adapté au chrome. Tampon savonneux. Lave-vaisselle. Lèchefrite/plaque viande (certains modèles uniquement) Émail Eau chaude savonneuse. Tampon savonneux. Lave-vaisselle. Tableau 7.1
Dépannage Défaillance de l’allumage ou des brûleurs de la table de cuisson Les aliments cuisent trop lentement, trop rapidement, ou brûlent L’appareil est-il sous tension ? L’horloge est-elle éclairée? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Les temps de cuisson peuvent être différents de ceux de votre ancien four. Vérifiez que vous utilisez les températures et positions de grilles de four recommandées. Les températures du four et les temps de cuisson sont fournis à titre indicatif uniquement. Les encoches du générateur d’étincelles (électrode d’allumage) ou du brûleur sont-elles obstruées par des débris? En fonction des goûts de chacun, les températures devront peut-être être modifiées dans un sens ou dans l’autre, pour obtenir les résultats que vous recherchez. Les anneaux de garniture et les chapeaux des brûleurs sontils places correctement : voir la section « Nettoyage de la cuisinière »? La cuisson au four n’est pas uniforme Les brûleurs de la table de cuisson ne s’allument pas N’UTILISEZ PAS de plat ou de plaque de cuisson de dimensions supérieures à celles indiquées dans la section « Conseils Généraux pour la Cuisson au Four ». Assurez-vous que les éléments du brûleur ont été replacés correctement après avoir été essuyés ou retirés pour nettoyage. Dans le cas d’un grand plat, vous devrez peut-être le tourner pendant la cuisson. Vérifiez que l’alimentation en gaz n’est pas défectueuse. Pour ce faire, vérifiez le fonctionnement de vos autres appareils à gaz. Si vous utilisez deux grilles, vérifiez qu’il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez une plaque de cuisson dans le four, veillez à la placer au centre de la grille. Les brûleurs produisent-ils une étincelle lorsque vous appuyez sur le bouton de commande ? Si non, vérifiez que le courant est allumé en s’assurant que l’horloge est illuminée. Vérifiez que le joint d’étanchéité de la porte n’est pas endommagé et que le loquet de porte est réglé de façon à ce que la porte soit bien appuyée contre le joint. De la vapeur s’échappe du four Un récipient d’eau placé sur la grille doit avoir une profondeur uniforme. (S’il est plus profond à l’arrière, par exemple, l’arrière de la cuisinière doit être levé ou l’avant de la cuisinière abaissé.) Si la cuisinière n’est pas à niveau, demandez à votre fournisseur de la mettre à niveau. Pendant la cuisson d’aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l’arrière du chauffe-plats. Faites attention en ouvrant la porte du four, une bouffée de vapeur peut s’échapper momentanément à l’ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée. Le four ne s’allume pas L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Quels sont les produits de nettoyage recommandés pour la cuisinière ? Reportez-vous à la section « Nettoyage » pour en savoir plus sur le matériel recommandé pour le nettoyage. Le sectionneur de l’alimentation électrique de la cuisinière est-il sur la position Marche? Le ventilateur du four est bruyant L’heure a-t-elle été réglée ? Le bruit du ventilateur peut changer pendant le chauffage du four – ceci est tout à fait normal. Le four ne s’allume pas avec la mise en marche automatique En cas de problème concernant l’installation, si mon installateur d’origine ne peut pas venir résoudre le problème, à qui incombent les frais ? Le bouton de commande du four a-t-il été laissé par erreur sur ARRET (OFF)? Le four est-il verrouillé (voir ci-dessus)? C’est à vous qu’incombent ces frais. Les sociétés d’entretien factureront leurs interventions si elles réparent une installation effectuée par votre installateur d’origine. Il est de votre intérêt de contacter votre installateur d’origine. Avec le temps, la température du four de la cuisinière devient plus chaude Si le fait de mettre le bouton de réglage sur une température inférieure n’a pas eu d’effet ou a eu un effet temporaire, vous devrez peut-être remplacer le thermostat. Cette intervention doit être effectuée par un spécialiste de l’entretien. Panne de courant En cas de panne de courant, n’oubliez pas de régler de nouveau l’horloge pour permettre le fonctionnement automatique du four.
Français Fig. 8.1 L’éclairage du four ne fonctionne pas L’ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un magasin d’accessoires électriques. Demandez une lampe halogène de 40 W - 230 V (G9)(Fig. 8.1). Avant de retirer l’ampoule usagée, mettez la cuisinière hors tension et assurez-vous que le four a refroidi. Ouvrez la porte du four et retirez les grilles du four. Fig. 8.2 Retirez le couvercle de l’ampoule en tournant d’un quart de tour dans le sens inverse des aiguilles d’une montre. Cela peut s’avérer difficile (Fig. 8.2). Tirez sur l’ampoule existante pour la retirer. Lorsque vous manipulez l’ampoule de rechange, évitez de toucher le verre avec vos doigts, car cela peut provoquer une défaillance prématurée. Poussez l’ampoule de rechange jusqu’à entendre un clic. Replacez le couvercle de l’ampoule en tournant d’un quart de tour dans le sens des aiguilles d’une montre. La porte du four est alignée mal Fig. 8.3 La charnière inférieure de la porte peut être ajustée afin de modifier l’angle de la porte (Fig. 8.3). Desserrez les vis de fixation de la charnière inférieure, et utilisez le cran et un tournevis à lame plate pour changer la position de la charnière et la régler (Fig. 8.4). Resserrez les vis de la charnière. Effect of hinge adjustment – exaggerated for clarity Centre line of hinge pin ArtNo.320-0007 Oven door hinge adjustment 2 Oven door omitted for clarity Fig. 8.4 Grill Les commandes deviennent chaudes lorsque j’utilise le four ou le grill La cuisinière est refroidie par un ventilateur. Si les commandes deviennent excessivement chaudes lorsque la cuisinière est en fonctionnement, alors le ventilateur peut avoir une défaillance. Si tel est le cas, veuillez contacter votre installateur, un ingénieur de réparation qualifié ou le service client pour effectuer les réparations. Les boutons de commande deviennent chauds lorsque j’utilise le four. Comment faire pour empêcher cela ? Ceci est dû à la chaleur provenant du four. Ne laissez pas la porte du four ouverte. Lorsque vous utilisez le gril, assurez-vous que la lèchefrite du gril est bien insérée jusqu’à la butée arrière. Laissez toujours la porte de l’enceinte du gril ouverte pendant l’utilisation du gril.
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées.
Installation A l’Intention de l’Installateur
Dans votre intérêt et par souci de sécurité, légalement, tous les appareils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.
Cet appareil peut être modifié afin d’être utilisé avec d’autres types de gaz. Avant de commencer l’installation, veuillez remplir la fiche ci-dessous. Ceci permettra à votre client de vous contacter facilement en cas de problème relatif à l’installation. Nom de l’Installateur Ventilation Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Prêtez particulièrement attention à la réglementation en vigueur concernant la ventilation. Société de l’Installateur ArtNo.050-0011FRE - Installer information table Toutes les pièces nécessitent une fenêtre ouvrable ou un dispositif équivalent, et certaines pièces nécessitent une mise à l’air libre permanente en plus de la fenêtre ouvrable. Numéro de Telephone de l’Installateur Emplacement de la Cuisinière Numéro de Série d'Appareils La cuisinière peut être installée dans une cuisine/un saloncuisine, mais PAS dans une pièce contenant une baignoire ou une douche. Cet appareil est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant. Mesures et Règlements de Sécurité
Cette cuisinière doit être installée conformément aux instructions appropriées des présentes et à la réglementation nationale et locale en vigueur, ainsi qu’aux prescriptions des compagnies de gaz et d’électricité locales.
Si l’appareil doit être installé en Suisse, les règlements et les directives suivantes doivent être respectées:
- EKAS - Forme. 1942: directive sur le gaz liquide,
- la réglementation des instances cantonales (régulateurs de sécurité par exemple, incendie).
Cette cuisinière est un appareil de classe 2 et de sous-classe 1.
Avant l’installation, vérifiez que la cuisinière convient au type de gaz et à la tension d’alimentation électrique. Reportez-vous au badge technique.
Cet appareil doit être installé conformément à la réglementation en vigueur, et uniquement dans un endroit bien ventilé.
Lisez les instructions avant d’installer ou d’utiliser cet appareil. Remarque : Un appareil utilisable avec du gaz de pétrole liquéfié (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol. Modification Un kit de modification permettant l’utilisation d’autres gaz est fourni avec la cuisinière. Si la cuisinière doit être modifiée pour fonctionner avec un autre gaz, nous recommandons d’effectuer cette modification avant l’installation. Reportez-vous aux instructions fournies avec le kit de modification. Après modification de l’appareil, veuillez apposer l’étiquette de modification sur la partie appropriée du badge technique, pour permettre d’identifier le type de gaz utilisé pour l’installation de la cuisinière.
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Vérification des Pièces : 3 grilles de table de cuisson L’installation de la cuisinière nécessitera l’emploi du matériel indiqué ci-dessous: Support spécial de Wok (Fourni)
- Dispositif stabilisateur : Un dispositif stabilisateur (équerre ou chaîne) doit être monté sur la cuisinière si celle-ci est alimentée en gaz par le biais d’un tuyau flexible. Ce dispositif stabilisateur n’est pas fourni avec l’appareil mais est en vente dans la plupart des magasins de bricolage. ArtNo.000-0009 Wok ring, cast ArtNo.110-0002 110 pan supports Plaque à griller (Fourni)
- Manometre. Teppanyaki (Optionnel)
- Tuyau flexible de gaz: Doit être conforme aux normes appropriées.
- Multimetre: Pour les contrôles électriques. ArtNo.311-0043 - Griddle 09 Vous aurez aussi besoin des outils suivants: Plaque à griller (Optionnel) 4 Grille plates Lèchefrite et grille 1x Glissières Télescopiques
Foret à maçonnerie (nécessaire seulement pour montage sur sol en pierre ou en béton)
Chevilles Rawlplugs (nécessaires seulement pour montage sur sol en pierre ou en béton)
Tournevis à lame plate
10. Vis pour le montage de l’équerre stabilisatrice
11. 4 mm et 3 mm clé hexagonale
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Positionnement de la Cuisinière Fig. 9.1 75 mm min 650 mm min Fig. 9.1 et Fig. 9.2 Le schéma indique les cotes minimales recommandées entre la cuisinière et les surfaces adjacentes . 75 mm min Ne placez pas la cuisinière sur un support. Les cuisinières installées dans un renfoncement : Fig. 9.1 et Fig. 9.2 La cuisinière doit avoir un espace latéral supérieur au niveau de la plaque de 75mm jusqu’à une hauteur de 410mm. Celui-ci peut être réduit à 25mm si la surface du mur latéral est non-combustible. 905 mm min 930 mm max Laissez un espace de 650 mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontale combustible. ArtNo.110-0004 - 110DF - Cooker min spacings
- Toute hotte de cuisinière doit être installée conformément aux instructions du fabricant de hotte. Fig. 9.2 vérifier les instructions de la cuisinière pour les check cookerhood instructions for actual dimensions dimensions réelles **Tout revêtement doit être installé conformément aux instructions du fabricant. Une marge doit être appliquée pour le poids supplémentaire du conduit qui est installé sur la plaque chauffante de la cuisinière. 1102 mm 650 mm min Wall Mur 410 mm min 75 mm min Wall Mur 75 mm min Les surfaces des meubles et des murs de chaque côté et à l’arrière de l’appareil doivent être résistantes à la chaleur, aux éclaboussures et à la vapeur. Certains types de meubles de cuisine en vinyle ou en stratifié sont particulièrement susceptibles aux risques de dommages thermiques et de décoloration. 410 mm min 1092 mm 5 mm Height to Hotplate Height to Flue Trim 905 mm min 920 mm min 930 mm max 945 mm max Hauteur de la plaque chaude 5 mm Nous déclinons toute responsabilité pour des dommages résultant d’une utilisation normale de la cuisinière et subis par des matériaux qui se décollent ou se décolorent à des températures de moins de 65 °C au-dessus de la température ambiante. Hauteur de la garniture de l’aération ArtNo.110-0004 - 110 Cooker min spacings Fig. 9.3 La cuisinière ne doit pas être encastrée – elle doit pouvoir être déplacée vers l’avant et vers l’arrière pour le nettoyage et l’entretien. Si la cuisinière est près d’un coin de la cuisine, un dégagement de 130 mm est nécessaire pour permettre l’ouverture des portes de fours (Fig. 9.3). La cote d’ouverture des portes est légèrement inférieure à ce dégagement, mais ceci inclut une marge de sécurité pour la protection des mains lors de l’ouverture de la porte.
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Déplacement de la Cuisinière
N’essayez jamais de déplacer la cuisinière lorsque celle-ci est sous tension.
La cuisinière est très lourde, faites très attention. Fig. 9.4 Nous recommandons de faire appel à deux personnes pour déplacer la cuisinière. Assurez-vous que le revêtement du sol est solidement fixé en place ou retirez-le afin de ne pas l’abîmer en déplaçant la cuisinière. Deux galets arrière de mise à niveau et deux supports avant vissables facilitent le déplacement de la cuisinière. Vous devrez utiliser l’outil de mise à niveau. Fig. 9.5 Retirez le socle d’emballage en polystyrène. Depuis l’avant, inclinez la cuisinière vers l’avant et retirez la partie avant du socle d’emballage en polystyrène (Fig. 9.4). Répétez cette procédure à l’arrière et retirez la partie arrière du socle. Baissez les Deux Galets Arriere Fig. 9.6 Mettre d’abord une clé à douille ou à crochet de 13 mm dans l’écrou hexagonal d’ajustement. Effectuez 10 tours complets (360°) en sens horaire (Fig. 9.5). Veillez à abaisser les DEUX GALETS ARRIERE. Il y a deux écrous de réglage, un pour chaque galet, aux coins avant inférieurs de la cuisinière. ArtNo.010-0004 Moving the cooker Exécution du Mouvement Dépliez le bord arrière du plateau d’emballage. Ouvrez la porte du gril et la porte du four droit afin d’avoir une bonne prise sur la partie inférieure du panneau de commande pour déplacer la cuisinière (Fig. 9.6). Fig. 9.7 Poussez la cuisinière vers l’arrière avec précaution pour la dégager de son socle d’emballage. Retirez le plateau d’emballage. Poussez la cuisinière près de sa position finale, en laissant juste assez de place pour pouvoir avoir accès à l’arrière (Fig. 9.7).
N’utilisez pas les poignées de portes ou les boutons de commande pour déplacer la cuisinière.
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Fixation de l’Équerre ou Chaîne de Stabilisation Fig. 9.8 Chaîne de Stabilisation Sauf indication contraire, une cuisinière raccordée à un tuyau flexible de gaz doit être fixée avec un dispositif stabilisateur adapté. Les dispositifs stabilisateurs adaptés sont représentés en Fig. 9.8 et Fig. 9.11. Si vous utilisez une chaîne de stabilisation (Fig. 9.8) la chaîne devra alors être aussi courte que possible et fixée fermement à l’arrière de la cuisinière. Si vous utilisez un support de stabilité; fixez d’abord le dispositif de localisation de support à l’arrière de la cuisinière (Fig. 9.11).Puis ajustez le support pour engager dans la fente de l’appareil (Fig. 9.9 et Fig. 9.10). Fig. 9.11 Repositionnement de la Cuisinière Après Raccordement Si vous devez déplacer la cuisinière après son raccordement, débranchez la cuisinière, agrippez-la sous le panneau de commande et levez légèrement l’avant de la cuisinière (Fig. 9.6); puis vérifiez à l’arrière de l’appareil que le câble d’alimentation n’est pas entravé. Positions alternatives pour l'emplacement de stabilité support Pendant le déplacement de la cuisinière, assurez-vous que le câble électrique et le tuyau de gaz ne sont pas entravés. Fig. 9.9 Équerre de stabilisation Stabilité emplacement support Si la cuisinière est dotée d’une chaîne stabilisatrice, défaitesla pour pouvoir manœuvrer la cuisinière. N’oubliez pas de la remettre en place lorsque vous replacez la cuisinière. La cuisinière Lors de la remise en place de la cuisinière, vérifiez de nouveau que le câble électrique n’est entravé pas ou coincé. sol ArtNo.070-0014 - Stability bracket - WallLe fitting Modification en Vue de L’utilisation d’un Autre Gaz Fixation sol classique A ce stade, vous devez effectuer la modification nécessaire si vous souhaitez utiliser la cuisinière avec un autre type de gaz. Reportez-vous à la section sur la modification dans les présentes instructions et reportez-vous aux instructions fournies avec le kit de modification. Fig. 9.10 Support stabilisateur La stabilité emplacement support La cuisinière Mise à Niveau Nous vous recommandons d’utiliser un niveau à bulle placé sur une des grilles de four pour vérifier le niveau. Mur sol ArtNo.070-0014 - Stability bracket - WallLe fitting Placez la cuisinière à l’emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l’insérez entre les éléments de cuisine, pour ne pas l’endommager ou endommager les éléments. Les supports avant et les galets arrière réglables permettent la mise à niveau de la cuisinière. Pour régler la hauteur de l’arrière de la cuisinière, utilisez l’outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l’appareil. Pour régler les supports avant, tournez les socles pour lever ou abaisser.
INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Raccordement de l’Alimentation en Gaz Fig. 9.12 Pipework Tuyauterie Pipework Tuyauterie Doit être conforme aux normes appropriées. Le tuyau flexible (non fourni avec la cuisinière) doit être conforme aux normes en vigueur. Les tuyaux flexibles sont disponibles dans la plupart des magasins de matériaux et de bricolage. L’alimentation en gaz doit être terminée par un coude de tuyau et un raccord de type à baïonnette à face descendante (Fig. 9.12). Tuyau flexible Flexible hose Flexible hose Tuyau flexible Le raccord de l’appareil est situé juste au-dessous du niveau de la table de cuisson, à l’arrière de la cuisinière. En cas de doute, contactez votre fournisseur. Admission de gaz de l’appareil
Les boîtiers arrière de la cuisinière limitent la position du point d’alimentation. Il est difficile de donner des cotes précises, étant donné que la hauteur de la cuisinière est réglable et que chaque raccordement est différent. Vous pouvez utiliser un tuyau flexible de 900 mm, mais un tuyau de 1100 mm offre plus de flexibilité quant au positionnement du raccord baïonnette et facilite le déplacement de la cuisinière.
Montez le tuyau de façon à ce que les raccords d’admission et de sortie soient verticaux et que le tuyau pende en forme de «U». Idéalement, le raccord d’alimentation domestique doit être dans la partie ombrée ‘A’ (Fig. 9.13).
Toutes les dimensions en millimètre Vissez l’extrémité filetée du tuyau flexible dans l’admission de gaz. Lorsque le raccordement est terminé, effectuez un essai de pression pour contrôler l’étanchéité de la cuisinière. Fig. 9.14 Le raccord d’admission de la cuisinière est de type interne ISO 7-1. Si le raccordement doit être de type ISO 228-1, utilisez le raccord d’adaptation ISO 7-1- ISO 228-1 fourni dans le kit de modification (Fig. 9.14). ISO 7-1 Vissez le raccord dans l’admission de la cuisinière en serrant à la main. A l’aide de deux outils appropriés, l’un placé au niveau de l’admission située sur la cuisinière pour veiller à en assurer stabilité et l’autre sur le raccord, vissez le raccord dans l’admission. Couple minimum 15 Nm. Couple maximum 20 Nm. Raccordement du tuyau flexible au connecteur. Essai de Pression La pression de gaz peut être mesurée au niveau de l’injecteur de l’un des brûleurs centraux de la table de cuisson (non pas au niveau du brûleur de wok). La pression de gaz peut être mesurée au niveau de l’injecteur d’un des brûleurs de la table de cuisson gauche. Retirez la tête d’un des brûleurs. Montez le manomètre sur le gicleur. Mettez en marche un des autres brûleurs de la table de cuisson. Tournez et appuyez sur le bouton de commande du brûleur avec manomètre, pour permettre l’arrivée du gaz. Reportez-vous au badge technique pour les pressions d’essais. Eteignez les brûleurs. Replacez le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur.
ISO 228-1 INSTALLATION Une fois le travail terminé, vérifiez que les alimentations de gaz et d’électricité sont correctement rebranchées. Raccordement Electrique Disjoncteurs Differentials Cet appareil doit être installé par un électricien qualifié, conformément à la réglementation en vigueur et aux prescriptions de la compagnie d’électricité locale.
L’utilisation conjointe de votre cuisinière et d’autres appareils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommandons de protéger la cuisinière par un disjoncteur différentiel.
AVERTISSEMENT : Cet appareil doit être branché à
une prise de terre EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE. Remarque: La cuisinière doit être raccordée à l’alimentation électrique correcte, indiquée sur l’étiquette de tension sur l’appareil, par le biais d’une unité de commande de cuisinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles).
Cette cuisinière ne doit pas être raccordée à une prise d’alimentation domestique ordinaire. Pour accéder au bornier d’alimentation secteur, retirez le boîtier électrique sur le panneau arrière. Raccordez le câble d’alimentation secteur aux bornes correctes pour votre type d’alimentation électrique (Fig. 9.15 et Fig. 9.16). Vérifiez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées. 10 mm² max ArtNo.130-0010 Electrical connections single-phase 6 mm² max 230 V ac 50 Hz Vérifications Finales Fig. 9.16 Contrôle de la Table de Cuisson
Contrôlez le fonctionnement de chaque brûleur (voir la section “Brûleurs de la Table de Cuisson” au début des présentes instructions).
Contrôle du Gril Tournez le bouton de commande du gril et vérifiez que le gril commence à chauffer. 6 mm² max 6 mm² max 3N ac 230/400 V 50 Hz Contrôle des Fours 10 mm² max Réglez l’horloge conformément aux instructions données précédemment, et allumez les fours. Vérifiez que les ventilateurs des fours se mettent en marche et que les fours commencent à chauffer. Fig. 9.17 Montage Final ArtNo.350-0010 - Fitting the plinth 1 (Kitchener) Montage de la plinthe 2 pièce Montez la plinthe intérieure à l’avant inférieur de la cuisinière à l’aide des quatre vis fournies (Fig. 9.17). Fixez la plinthe extérieure (une vis à chaque extrémité) à la plinthe intérieure. Fig. 9.18 Grâce à l’encoche, vous pouvez ajuster la position de la plinthe extérieure en la faisant glisser vers le haut ou le bas (Fig. 9.18). Conseils à la Clientèle ArtNo.350-0011 - Fitting the plinth 2 (Kitchener) Veuillez inscrire les informations vous concernant dans les présentes instructions. De même, indiquez à l’utilisateur comment faire fonctionner la cuisinière et remettez-lui les instructions. Plinthe extérieure Vis fixant la plinthe extérieure Plinthe intérieure Merci.
AVERTISSEMENT - L’ENTRETIEN DOIT ÊTRE EFFECTUÉ UNIQUEMENT PAR UNE PERSONNE HABILITÉE. Débranchez l’alimentation électrique avant toute intervention d’entretien. Une fois le travail terminé, effectuez les contrôles de sécurité nécessaires.
10. Conversion au gaz PL
Vérifiez sur la Fiche technique au verso de la présente brochure si la cuisinière peut être modifiée pour pouvoir utiliser le gaz de votre choix. Fig. 10.1 Cette modification doit être effectuée par une personne compétente. Après modification, l’installation doit être conforme aux réglementations en vigueur, ainsi qu’aux prescriptions de la compagnie d’électricité locale. Lisez les instructions avant d’effectuer une modification sur cet appareil.
Une modification incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites.
Lors de l’entretien ou du remplacement de composants d’alimentation en gaz, débranchez le gaz avant le début de l’intervention et, au terme de celle-ci, effectuez les contrôles de sécurité nécessaires pour les appareils à gaz.
N’utilisez pas de commandes de gaz remises à neuf ou non autorisées.
Débranchez l’appareil avant toute intervention d’entretien.
Avant de rebrancher l’alimentation électrique, effectuez les contrôles de sécurité nécessaires.
ArtNo.311-0010 Injectors A – Jet, B – Jet Fig. 10.2 Art No 215-0028 - Handrail fascia fixings Fig. 10.3 Injecteurs Retirez les chapeaux et les têtes des brûleurs. Retirez les gicleurs usagés (Fig. 10.1). Montez les nouveaux gicleurs. Le type de gicleur correct est indiqué sur la Fiche technique au dos de la présente brochure. Remontez en procédant dans l’ordre inverse. Réglage du Robinet de Commande Démontage du Dispositif de Commande Déposez la barre ornementale en retirant les 2 vis de fixation des supports d’extrémité (Fig. 10.2). Il est possible qu’ils soient masqués par des couvercles amovibles. Retirez-les pour la dépose. ArtNo.270-0032 - 90 Prof+ FX - Removing the control panel Fig. 10.4 Retirez tous les boutons de commande et retirez les vis de fixation sous le tableau de commande (Fig. 10.3). ArtNo.0102-0011 - Screwing the control valve bypass screw Le panneau de commande devrait descendre légèrement. Il est maintenu sur la partie supérieure par deux trous sur le bord supérieur, un de chaque côté, qui s’insèrent sur des languettes sur le panneau intérieur (Fig. 10.3). Décrochez le panneau de commande du panneau interne et tirez-le vers l’avant. Veillez à ne pas endommager ou trop tirer les câbles. Ajustement de vis de dérivation Tournez la vis de dérivation de chaque commande à fond dans le sens horaire (Fig. 10.4). Replacez le tableau de commande et les boutons de commande.
AVERTISSEMENT - L’ENTRETIEN DOIT ÊTRE EFFECTUÉ UNIQUEMENT PAR UNE PERSONNE HABILITÉE. Débranchez l’alimentation électrique avant toute intervention d’entretien. Une fois le travail terminé, effectuez les contrôles de sécurité nécessaires. Etiquette Autocollante Apposez l’étiquette appropriée sur le badge technique pour indiquer le gaz à utiliser avec la cuisinière. Essai de Pression Raccordez la cuisinière à l’alimentation en gaz. Contrôlez l’étanchéité de l’appareil. La pression de gaz peut être mesurée au niveau de l’injecteur de l’un des brûleurs de la table de cuisson (non pas au niveau du brûleur de Wok). Retirez la tête d’un des brûleurs. Montez le manomètre sur le gicleur. Allumez le brûleur de la table de cuisson et allumez un des autres brûleurs. Après avoir vérifié la pression, fermez les robinets et replacez la tête du brûleur. Replacez le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur. Contrôlez le fonctionnement de tous les brûleurs.
11. Schémas de Câblage
Légende Le raccord indiqué sur le schéma de câblage est pour une alimentation monophasée. Les capacités nominales sont pour 230 V 50 Hz. Code Description Code Description Code Couleur
Interrupteur d’éclairage du four
Protecteur thermique
Thermostat du multi-fonction gauche
Indicateur de chauffage de grill
Commande de fonction de four multifonction de gauche
Indicateur de chauffage de four de gauche
Rouge Gauche interrupteur avant du four
Rapid néon d’échauffement
Gauche élément de base du four
Indicateur chauffage de four de droite
Gauche élément supérieur du four (externe)
Prouver commutateur de tiroir
Gauche élément supérieur du four (intérieure)
Prouver régulateur de l’énergie de tiroir g/y Vert / jaune
Gauche élément ventilateur du four
Prouver élément de tiroir
Ventilateur du four gauche
Contacteur d’allumage Horloge
Générateur d’allumage
Thermostat du four à droite
Régulateur de l’énergie de cuisson
Commande de four à chaleur tournante de droite
Élément de four à chaleur tournante de droite
Ventilateur du four à droite
Le ventilateur de refroidissement B2a
A L’INTENTION DE L’INSTALLATEUR: Veuillez remettre les présentes instructions à l’utilisateur. EMPLACEMENT DU BADGE TECHNIQUE: Arrière de la cuisinière, badge auxiliaire de numéro de série sous l’ouverture de la porte du four. PAYS DE DESTINATION: GB, IE, FR, NL, DE, SE, BE, CH. Catégories de gaz et réglages de pression Cet appareil est fourni avec un réglage associé à une des catégories de gaz énumérées dans le tableau ci-dessous, dépendant du pays de destination. Categorie Pays de Destination Gaz naturel GPL Cat II 2H3+ GB, IE, CH G20 20mbar G30 butane 29mbar G31 propane 37mbar Cat II 2E3B/P
G25 25mbar G30 butane 29mbar G31 propane 29mbar Consultez l’insigne de données pour des informations relatives au gaz et à la pression pour lesquelles l’appareil est réglé. Gxx Veuillez suivre les directives de conversion si celle-ci est requise. xx mbar Puissances Table de Cuisson Vis de Dérivation* Gaz Naturel G20 20 mb Le Gaz Propane Liquide 29 / 37 mb Injecteur Injecteur Brûleur de Wok
Brûleur rapide / grand
Brûleur semi-rapide / moyen
Brûleur auxiliaire / petit
Table de Cuisson Vis de Dérivation* Gaz Naturel G25 25 mb Le Gaz Propane Liquide 29 mb Injecteur Injecteur Brûleur de Wok
Brûleur rapide / grand
Brûleur semi-rapide / moyen
Brûleur auxiliaire / petit
Table de Cuisson Vis de Dérivation* Gaz Naturel G25 20 mb Le Gaz Propane Liquide 50 mb Injecteur Injecteur Brûleur de Wok
Brûleur rapide / grand
Brûleur semi-rapide / moyen
Brûleur auxiliaire / petit
- Les valves dans cette cuisinière sont installées avec des vis de réglage de dérivation. Si l’appareil est fourni avec un réglage pour le gaz naturel, les vis de dérivation seront dévissées. Pour une conversion de GPL, les vis de dérivation doivent être complètement vissées.
Français Si l’appareil est fourni avec un réglage pour le GPL, les vis de dérivation seront complètement vissées. Pour une conversion de gaz naturel, les vis de dérivation doivent être vissées conformément aux instructions se trouvant dans la trousse de conversion incluse. Raccordements Electricité 230/400 V 50 Hz Dimensions Identification du Modèle Hauteur Encore Deluxe 110 Dual Fuel minimale 905 mm Largeur hors tout maximale 930 mm 1092 mm Profondeur hors tout 604 mm sans poignées, 650 mm avec poignées La hauteur minimale au-dessus de la plaque de cuisson 650 mm Astuces d’économie d’énergie réchaud Astuces d’économie d’énergie four Utiliser une batterie de cuisine avec une base plate. Cuisiner si possible les aliments en même temps. Utiliser une batterie de cuisine à la bonne taille. Observer un temps de pré-cuisson court. Utiliser une batterie de cuisine avec un couvercle. Ne pas prolonger le temps de cuisson. Réduire la quantité de liquide ou de graisse au minimum. Ne pas oublier d'éteindre l'appareil à la fin de la cuisson. Dès que le liquide commence à bouillir, baisser le feu. Ne pas ouvrir la porte du four en cours de cuisson. La consommation repose sur G30.
Français Données d’efficacité du Réchaud Marque Falcon Identification du Modèle Encore Deluxe Taille
Type Mixte Type de Plaque Gaz Nombre de brûleurs à gaz
Brûleur auxiliaire / petit (brûleur à gaz EE)
Brûleur semi-rapide / moyen (brûleur à gaz EE) 58% Brûleur semi-rapide / moyen (brûleur à gaz EE) 58% Brûleur rapide / grand (brûleur à gaz EE) 56% Brûleur rapide / grand (brûleur à gaz EE)
Wok (brûleur à gaz EE) 54% Wok (EE gas burner)
Plaque gaz EE réchaud (*)
Type de Plaque Radiant Nombre de zones électriques
Technologie de chauffage Consommation d’énergie (cuisson ECElectric) - Wh/kg Consommation d’énergie (plaque ECElectric) - Wh/kg (*) Les informations qui sont marquées par (*) ne sont pas nécessaires avec les plaques de cuisson à combustible mixte
Français Données du Four Marque Falcon Identification du Modèle Encore Deluxe Type de Four Électriques Masse
Efficacité énergétique côté gauche Type de carburant Électrique Type de cavité Strom Courant - Par convention
Consommation d’énergie (électricité) - conventionnelle kWh / cycle
Consommation d’énergie (électricité) - convection forcée kWh / cycle
Volume Indice d’efficacité énergétique - conventionnelle
Indice d’efficacité énergétique - convection forcée
Efficacité énergétique côté droit Type de carburant Électrique Type de cavité Attisé Courant - Par convention
Consommation d’énergie (électricité) - conventionnelle kWh / cycle
Consommation d’énergie (électricité) - convection forcée kWh / cycle
Volume Indice d’efficacité énergétique - conventionnelle
Indice d’efficacité énergétique - convection forcée
Informations supplémentaires Ce four est conforme à la norme EN 60350-1 Rendement maximum @ 230 V 50 Hz Par convention
Multifonction (Réponse Rapide)
Tiroir pour calibrage du pain
Charge électrique totale maximale à 230V (total approx. comprenant éclairages de fours, ventilateur de four, etc.)
