MODE D'EMPLOI Classic Toledo 90 FALCON

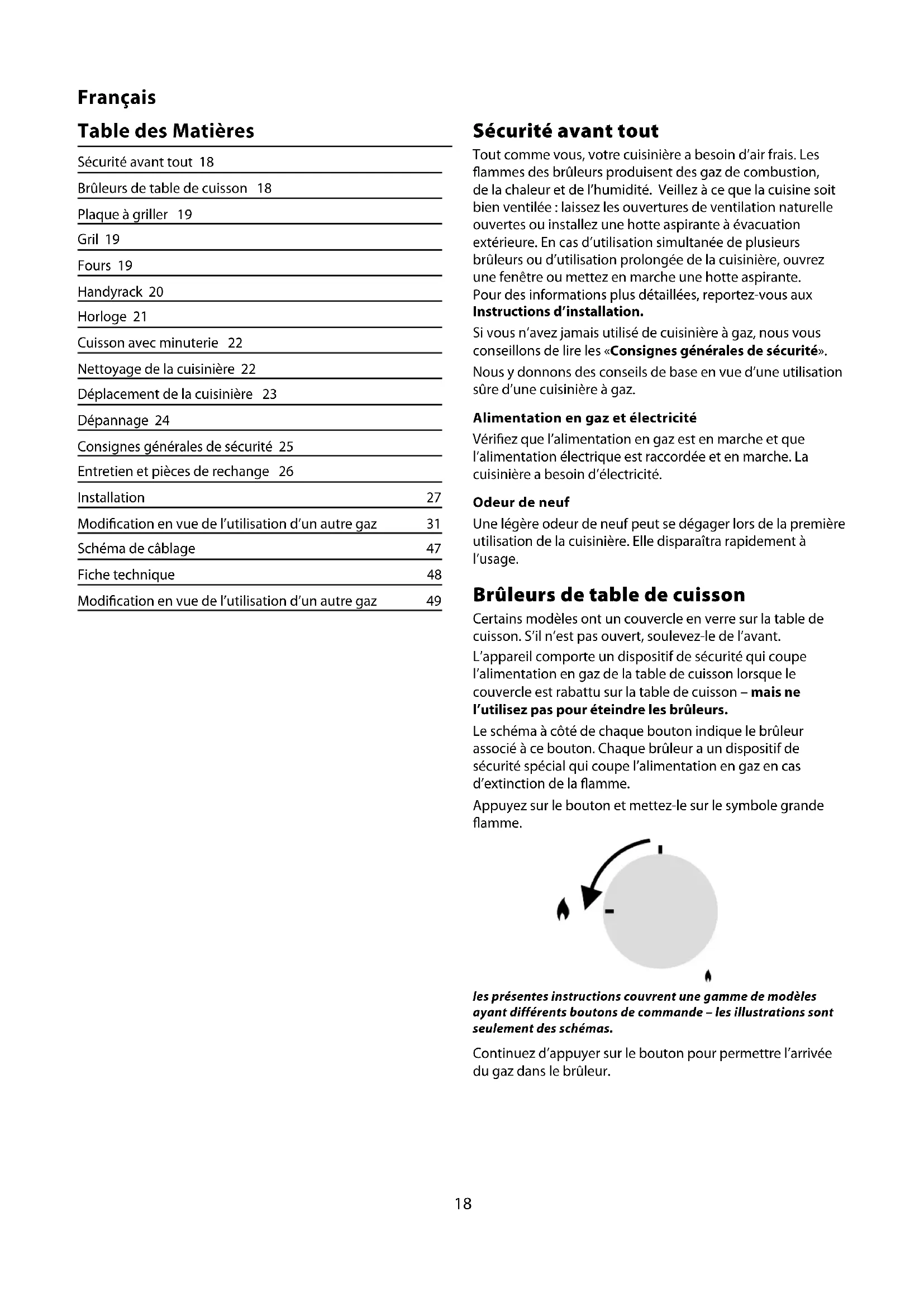

Sécurité avant tout Tout comme vous, votre cuisinière a besoin d’air frais. Les ammes des brûleurs produisent des gaz de combustion, de la chaleur et de l’humidité. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez une hotte aspirante à évacuation extérieure. En cas d’utilisation simultanée de plusieurs brûleurs ou d’utilisation prolongée de la cuisinière, ouvrez une fenêtre ou mettez en marche une hotte aspirante. Pour des informations plus détaillées, reportez-vous aux Instructions d’installation. Si vous n’avez jamais utilisé de cuisinière à gaz, nous vous conseillons de lire les «Consignes générales de sécurité». Nous y donnons des conseils de base en vue d’une utilisation sûre d’une cuisinière à gaz. Alimentation en gaz et électricité Vériez que l’alimentation en gaz est en marche et que l’alimentation électrique est raccordée et en marche. La cuisinière a besoin d’électricité. Odeur de neuf Une légère odeur de neuf peut se dégager lors de la première utilisation de la cuisinière. Elle disparaîtra rapidement à l’usage. Brûleurs de table de cuisson Certains modèles ont un couvercle en verre sur la table de cuisson. S’il n’est pas ouvert, soulevez-le de l’avant. L’appareil comporte un dispositif de sécurité qui coupe l’alimentation en gaz de la table de cuisson lorsque le couvercle est rabattu sur la table de cuisson – mais ne l’utilisez pas pour éteindre les brûleurs. Le schéma à côté de chaque bouton indique le brûleur associé à ce bouton. Chaque brûleur a un dispositif de sécurité spécial qui coupe l’alimentation en gaz en cas d’extinction de la amme. Appuyez sur le bouton et mettez-le sur le symbole grande amme. les présentes instructions couvrent une gamme de modèles ayant différents boutons de commande – les illustrations sont seulement des schémas. Continuez d’appuyer sur le bouton pour permettre l’arrivée du gaz dans le brûleur. Table des Matières Sécurité avant tout 18 Brûleurs de table de cuisson 18 Plaque à griller 19 Gril 19 Fours 19 Handyrack 20 Horloge 21 Cuisson avec minuterie 22 Nettoyage de la cuisinière 22 Déplacement de la cuisinière 23 Dépannage 24 Consignes générales de sécurité 25 Entretien et pièces de rechange 26 Installation 27 Modication en vue de l’utilisation d’un autre gaz 31 Schéma de câblage 47 Fiche technique 48 Modication en vue de l’utilisation d’un autre gaz 49Français

Appuyez sur le bouton d’allumage ou allumez avec une allumette. Continuez d’appuyer sur le bouton de commande pendant 10 secondes environ. Si le brûleur s’éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n’a pas été enclenché. Mettez le bouton de commande sur la position Arrêt [O] et attendez une minute avant d’essayer de nouveau, en appuyant sur le bouton pendant un peu plus longtemps. Tournez le bouton pour régler la hauteur de amme. Le symbole petite amme indique le réglage minimum. N’utilisez pas de casseroles ou marmites à fond concave ou à fond à rebord incurvé vers le bas. L’utilisation de dispositifs de mijotage, de type plaques d’amiante ou plaques métalliques, est DECONSEILLEE. Ces dispositifs diminueront les performances de la cuisinière et risquent d’endommager les grilles de la table de cuisson. Le diamètre minimum recommandé pour les récipients de cuisson est de 120 mm. Le diamètre maximum recommandé pour les récipients de cuisson est de 250 mm ; veillez à ce que les grands récipients soient bien écartés les uns des autres. Le brûleur Wok (coup de feu) à triple élément chauant (sur certains modèles seulement) est conçu pour fournir une chaleur uniforme sur une grande surface. Il est idéal pour les grandes poêles et la friture rapide à feu vif. Les petits brûleurs conviennent davantage aux récipients de cuisson plus petits. Plaque à griller La plaque à griller se pose sur une grille de la table de cuisson, d’avant en arrière. Elle s’utilise pour la cuisson directe des aliments. N’utilisez pas de récipients de cuisson sur cette plaque. La plaque à griller a une surface antiadhésive susceptible d’être endommagée par des ustensiles de cuisine métalliques (spatules, par exemple). Utilisez des ustensiles en bois ou en plastique thermorésistant. Placez la plaque à griller sur les grilles des brûleurs de la table de cuisson. Ne la placez pas transversalement – elle sera mal placée et instable. Ne la placez pas sur le brûleur Wok ou sur le brûleur Feu vif (plaque à droite) – elle n’est pas conçue pour être placée sur la grille du brûleur Feu vif. Avant l’utilisation, vous pouvez enduire la plaque d’une légère couche d’huile à friture. Allumez les brûleurs de la table de cuisson. Réglez la hauteur de amme selon les besoins. Préchauez la plaque à griller pendant 5 minutes au maximum avant d’y déposer les aliments. Un préchauage plus long risque de l’endommager. Pour diminuer la chaleur, tournez les boutons de commande vers la position minimum indiquée par le symbole petite amme. Veillez à ce qu’il y ait toujours susamment de place autour de la plaque à griller pour permettre l’échappement des gaz. N’utilisez jamais deux plaques à griller côte à côte. Après la cuisson, laissez refroidir la plaque à griller avant de la nettoyer. Gril Attention : Des parties accessibles risquent d’être chaudes pendant le fonctionnement du gril. Eloignez les enfants de la cuisinière. Après avoir placé les aliments sur la grille de la lèchefrite du gril, insérez la lèchefrite dans les supports latéraux. Veillez à ce qu’elle soit insérée à fond, jusqu’à la butée arrière. Le gril a deux éléments chauants, qui permettent de chauer la totalité de la lèchefrite ou seulement la partie droite de celle- ci. Tournez le bouton pour le mettre sur la position 3. Pour obtenir les meilleurs résultats possibles, préchauez pendant 2 minutes avec la lèchefrite en place. Après avoir placé les aliments sur la grille de la lèchefrite, insérez la lèchefrite dans les supports latéraux. Tournez le bouton pour régler le gril. Ne fermez jamais la porte du gril lorsque celui-ci est en marche. La grille de la lèchefrite est réversible pour permettre deux positions de gril. Ne laissez jamais le gril en marche pendant plus de quelques instants si la lèchefrite n’est pas en place sous le gril. Fours Les deux fours sont des fours ventilés. Le ventilateur brasse l’air chaud continuellement, assurant ainsi un transfert de chaleur plus rapide pour la cuisson des aliments. Avant la première utilisation du four, faites fonctionner le four à 200°C pendant 30 minutes an d’éliminer l’odeur de neuf. Mettez le bouton de commande du four sur la température requise. Le voyant du four s’allumera jusqu’à ce que le four atteigne la température requise. Il s’allumera et s’éteindra pendant la cuisson. Pendant la cuisson d’aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille à l’arrière du chaue-plats. Ceci est tout à fait normal. Les deux fours ont un réglage ventilateur seulement (

Le ventilateur brasse l’air à l’intérieur du four, mais l’élément chauant n’est pas en marche. Ce réglage est utile pour décongeler des produits congelés.Français

Décongelez les poulets entiers ou les rôtis au réfrigérateur. Ne décongelez pas les aliments dans un four tiède ou à côté d’un four chaud. Veillez à ce que les grilles intérieures soient toujours insérées à fond dans le four. Placez les plaques de cuisson, moules à viandes, etc., à niveau, au centre des grilles du four. Eloignez les plaques et les plats de cuisson des bords du four, an de permettre la circulation de l’air chaud. Pour dorer un plat uniformément, il est recommandé d’utiliser une plaque de cuisson de dimensions maximales de 325 mm x 305 mm pour le four principal et de 230 mm x 320 mm pour le four haut. La cuisson d’aliments à haute teneur en eau peut produire une «bouée de vapeur» à l’ouverture de la porte du four. Lorsque vous ouvrez la porte du four, reculez-vous et attendez que la vapeur se soit dissipée. Lorsque le four est en marche, ne laissez pas la porte du four ouverte pendant plus longtemps que nécessaire, an de prévenir une surchaue des boutons de commande. Laissez toujours un «doigt de largeur» entre des plats placés sur une grille de four. Ceci an de faciliter la circulation de chaleur autour des plats. Les panneaux internes Cook & Clean (autonettoyants) dans le four principal (voir la section «Nettoyage de la cuisinière») sont plus ecaces lorsqu’on évite les projections grasses. Couvrez la viande pendant la cuisson. Pour diminuer les projections grasses lorsque vous ajoutez des légumes dans la graisse chaude autour d’un rôti, séchez soigneusement les légumes ou enduisez-les d’une légère couche d’huile à friture. Grilles du four principal Les grilles du four peuvent être facilement retirées et remises en place. Tirez la grille vers l’avant jusqu’à ce que l’arrière de la grille soit arrêté par les butées d’arrêt latérales du four. Soulevez la partie avant de la grille pour faire passer l’arrière de la grille sous la butée d’arrêt, puis tirez la grille vers l’avant. Pour remettre la grille en place, mettez la grille à niveau avec une glissière latérale du four, puis insérez la grille à fond jusqu’à ce que les extrémités soient en contact avec la butée d’arrêt de la grille. Soulevez l’avant de la grille pour que les extrémités puissent dépasser les butées, puis abaissez l’avant pour mettre la grille à l’horizontale, avant de l’insérer à fond. Handyrack Le Handyrack se monte uniquement sur la porte du four gauche. Le poids maximum supportable par le Handyrack est de 5,5 kg. Il ne doit être utilisé qu’avec le plat à viande fourni, qui est spécialement conçu pour être utilisé avec le Handyrack. Tout autre récipient de cuisson risque d’être instable. Lorsque le Handyrack est utilisé sur sa position supérieure maximum, d’autres plats peuvent être cuits sur une grille placée à la position inférieure du four. Lorsque le Handyrack est utilisé sur sa position inférieure maximum, d’autres plats peuvent être cuits sur une grille placée à la deuxième position du four. Pour monter le Handyrack, placez un côté sur le support de la porte. Faites sortir l’autre côté pour l’accrocher sur l’autre support. Grilles du four haut Le four haut est fourni avec quatre grilles de cuisson ordinaires et une grille chaue-plats. Lorsque vous utilisez le four haut, vous pouvez faire cuire des aliments sur les quatre grilles simultanément, mais veillez àFrançais

ce que les plats soient bien écartés les uns des autres pour permettre à l’air chaud de circuler. Horloge Vous pouvez utiliser la minuterie pour mettre en marche et éteindre les fours. Vériez que l’horloge a été réglée sur l’heure actuelle. Réglage de l’heure Appuyez sans relâcher, comme indiqué. En même temps, appuyez sur (-) ou (+) jusqu’à l’achage de l’heure correcte. N’oubliez pas que c’est une horloge 24 heures. Si vous faites une erreur, ou si vous vous trompez de bouton, mettez l’appareil hors tension pendant une ou deux minutes, puis recommencez la procédure. Réglage de la minuterie pour la cuisson (minuterie) Appuyez sur [ ] sans relâcher. En même temps, appuyez sur (-) ou (+) jusqu’à l’achage de l’heure de cuisson requise. Vous pouvez vérier le temps de cuisson qui reste en appuyant sur [ ] et annuler le signal sonore en appuyant sur

Mise en marche et arrêt automatiques du four Avant de régler la minuterie, vous devez avoir deux chires à l’esprit. Le «temps de cuisson», c’est-à-dire la durée pendant laquelle vous voulez que le four fonctionne. «L’heure d’arrêt», c’est-à-dire l’heure à laquelle vous voulez que le four s’arrête. Vous ne pouvez pas régler directement une heure de mise en marche – celle-ci est réglée automatiquement lorsque vous réglez le temps de cuisson et l’heure d’arrêt. Appuyez sans relâcher, comme indiqué ci-dessous. En même temps, appuyez sur (-) ou (+) jusqu’à l’achage du «temps de cuisson». Appuyez ensuite sans relâcher, comme indiqué ci-dessous. En même temps, appuyez sur (-) ou (+) jusqu’à l’achage de «l’heure d’arrêt». AUTO sera aché. Réglez le four sur la température requise. Le signal sonore indiquera la n de la cuisson. METTEZ D’ABORD LE BOUTON DE COMMANDE DU FOUR SUR LA POSITION ARRET (OFF), puis appuyez une fois sur [ ] pour arrêter le signal sonore, appuyez de nouveau sur [ ] pour revenir au fonctionnement manuel. Si vous êtes absent pendant la cuisson, ne vous inquiétez pas au sujet de l’arrêt du signal sonore, celui-ci s’arrêtera après un certain temps. A votre retour, METTEZ D’ABORD LE BOUTON DE COMMANDE DU FOUR SUR 0, puis appuyez deux fois sur

] pour revenir au fonctionnement manuel. AUTO est affiché, et vous voulez remettre le four sur fonctionnement manuel. Lorsqu’on annule un réglage automatique, tout temps de cuisson déjà réglé doit être remis sur 0.00 avant que l’on puisse revenir au fonctionnement manuel en appuyant sur le bouton [

Fonctions spéciales de l’horloge Fonction de verrouillage Lorsque la fonction de verrouillage est activée, l’horloge fonctionne comme de coutume mais le four est verrouillé et ne peut s’allumer. De cette façon, s’il arrivait à votre enfant de sélectionner un programme de cuisson, la mise en route du programme ne serait pas activée et le four ne s’allumerait pas. Mise en marche de la fonction de verrouillage Vériez que l’horloge est sur le mode manuel et annulez tout programme en cours.Français

Appuyez sans relâcher sur les boutons Minuterie [ ] et Temps de cuisson [ ] pendant 8 secondes environ. « On » ([Marche]) sera aché. Appuyez une fois sur le bouton « + ». Le symbole de clé [ ] et « Of » (Arrêt) s’achent. Relâchez les boutons. A présent, les fonctions de commande du four sont verrouillées. Après quelques secondes, l’achage indique de nouveau l’heure et le symbole de la clé. Arrêt de la fonction de verrouillage Appuyez sans relâcher sur les boutons Minuterie [ ] et Temps de cuisson [ ] pendant 8 secondes environ. « Of » (Arrêt) sera aché. Appuyez une fois sur le bouton « + ». Le symbole de clé [ ] disparaît et « On » (Marche) s’ache. Relâchez les boutons. Après quelques secondes, l’achage indique de nouveau l’heure. A présent, les fonctions de commande du four et de l’horloge peuvent être utilisées normalement. Cuisson avec minuterie La minuterie peut être utilisée pour la mise en marche et l’arrêt automatiques d’un ou des deux fours. L’heure de mise en marche et d’arrêt doit être la même pour les deux fours, mais les températures de cuisson peuvent être diérentes. Si vous voulez mettre en marche l’un des fours à la même heure que celle réglée pour la minuterie pour la cuisson automatique, vous devez attendre que la minuterie ait mis en marche le (les) four(s). Vous pouvez ensuite eectuer leur réglage manuellement de façon normale. Vous pouvez régler le four pour qu’il se mette en marche à n’importe quel moment des 24 heures qui suivent. Si vous désirez cuire plusieurs plats simultanément, choisissez des plats nécessitant approximativement le même temps de cuisson. Cependant, la cuisson de certains plats peut être légèrement «ralentie» en utilisant des petits plats de cuisson et en les recouvrant d’une feuille de papier aluminium, ou «accélérée» en utilisant de plus petites quantités ou des plats de cuisson plus grands. Evitez d’utiliser des aliments rapidement périssables (poisson, porc, etc.) si vous prévoyez une longue période d’attente, surtout par temps chaud. Ne placez pas d’aliments chauds dans le four. N’utilisez pas un four déjà chaud. N’utilisez pas ce mode de cuisson si le four adjacent est chaud. Evitez d’utiliser du vin ou de la bière si vous prévoyez une période d’attente, ceci an de prévenir le risque de fermentation. Pour empêcher la crème de tourner, ajoutez-la aux plats juste avant de servir. Enduisez les légumes frais de matière grasse fondue ou faites- les tremper dans une solution d’eau et de jus de citron, pour prévenir leur décoloration pendant la période d’attente. Les tartes aux fruits, tartes à la crème ou autres mélanges humides sur fonds de tartes non cuits ne donneront de bons résultats que si la période d’attente avant la cuisson est courte. Les plats contenant des restes de viande ou de volaille cuite ne doivent pas être cuits automatiquement si la période d’attente est longue. Décongelez complètement les volailles entières avant de les mettre au four. Vériez que la viande et la volaille sont complètement cuites avant de les servir. Nettoyage de la cuisinière Avant un nettoyage complet, mettez la cuisinière hors tension. N’oubliez pas de remettre sous tension lorsque le nettoyage est terminé. N’utilisez jamais de solvants pour peinture, de cristaux de soude, de nettoyants caustiques, de poudres biologiques, d’eau de Javel, de nettoyants chlorés, de produits abrasifs à gros grain ou de sel. Ne mélangez pas plusieurs produits nettoyants, car ils risquent de réagir entre eux et d’avoir des eets nocifs. Si vous désirez déplacer votre cuisinière pour la nettoyer, veuillez lire la section «Déplacement de la Cuisinière».Français

Toutes les parties de la cuisinière peuvent être lavées à l’eau savonneuse chaude, mais veillez à prévenir toute inltration d’eau dans l’appareil. Brûleurs de table de cuisson Certains modèles ont un anneau de garniture séparé qui se place sur la tête du brûleur. Les têtes et chapeaux de brûleurs sont amovibles pour faciliter le nettoyage. Vériez qu’ils sont absolument secs avant de les remettre en place. Plaque à griller Nettoyez toujours la plaque à griller après usage. Attendez qu’elle soit complètement refroidie avant de la retirer. Plongez la plaque dans de l’eau savonneuse chaude. Utilisez un chion doux ou, dans le cas de taches tenaces, une brosse à vaisselle en nylon. N’UTILISEZ JAMAIS DE PRODUITS NETTOYANTS CAUSTIQUES OU ABRASIFS QUI ABIMERONT LA SURFACE. Gril Lavez le lèchefrite et la grille à l’eau savonneuse chaude. Après grillade de viandes ou d’aliments salissants, faites tremper pendant quelques minutes dans l’évier immédiatement après la cuisson. Les taches tenaces sur la grille peuvent être enlevées à l’aide d’une brosse en nylon. Panneau de commande et portes des fours N’utilisez pas de produits nettoyants abrasifs, y compris des produits nettoyants semi-liquides, sur les surfaces en acier inoxydable. Les meilleurs résultats s’obtiennent avec des détergents liquides. Le panneau et les boutons de commande doivent être nettoyés uniquement avec un chion doux imbibé d’eau savonneuse chaude. Veillez à prévenir toute inltration d’eau dans l’appareil. Essuyez avec un chion humide propre, puis lustrez à l’aide d’un chion sec. Les portes des fours doivent être nettoyées uniquement avec un chion doux imbibé d’eau savonneuse chaude. Four principal Le four principal est doté de panneaux amovibles à revêtement émaillé qui sont partiellement autonettoyants. Ceci n’empêche pas complètement la formation de taches sur le revêtement, mais réduit le nettoyage manuel nécessaire. Le nettoyage automatique des panneaux est plus ecace à une température supérieure à 200°C. Si, en général, vous utilisez le four à des températures inférieures, occasionnellement retirez les panneaux et essuyez-les avec un chion non pelucheux imbibé d’eau savonneuse chaude. Séchez et replacez les panneaux dans le four chaué à 200°C pendant environ une heure. Ceci assurera un bon fonctionnement des panneaux autonettoyants. N’utilisez pas de paille de fer (ou tout autre matériau susceptible de rayer la surface). N’utilisez pas de tampons de nettoyage pour fours. Retrait des panneaux internes du four Certains panneaux intérieurs du four sont amovibles an de permettre leur nettoyage et le nettoyage de la partie du four à l’arrière des panneaux. Retirez d’abord les grilles du four. Sur certains modèles, le four principal comporte une voûte amovible. Faites glisser le revêtement de voûte vers l’avant et retirez-le. Chaque panneau latéral du four est maintenu en place par quatre vis de xation. Les panneaux peuvent être retirés sans avoir à enlever les vis. Soulevez chaque panneau latéral pour le décrocher des vis. Tirez-le ensuite vers l’avant. Après retrait des panneaux internes, vous pouvez nettoyer l’intérieur émaillé du four. Lors de la remise en place des panneaux internes, replacez d’abord les panneaux latéraux. Four haut Pour nettoyer les parois latérales du four, retirez les grilles, décrochez les supports des parois latérales et les sortir. Déplacement de la cuisinière Mettez la cuisinière hors tension. La cuisinière est lourde, deux personnes seront peut-être nécessaires pour la déplacer. La cuisinière est équipée de deux galets de mise à niveau à l’arrière et de deux supports de mise à niveau vissables, situés à l’avant. Ouvrez la porte du gril et la porte du four droit an d’avoir une bonne prise sur la partie inférieure du panneau de commande pour déplacer la cuisinière. Levez légèrement l’avant de la cuisinière et tirez vers l’avant. N’utilisez pas les poignées de portes ou les boutons de commande pour déplacer la cuisinière. Déplacez la cuisinière progressivement, en vériant à l’arrière que le tuyau de gaz n’est pas entravé. Vériez que le tuyau de gaz et le câble électrique sont assez longs pour permettre le déplacement de la cuisinière vers l’avant. Si la cuisinière est dotée d’une chaîne stabilisatrice, défaites- la pour pouvoir manœuvrer la cuisinière. N’oubliez pas de la remettre en place lorsque vous replacez la cuisinière. Lors de la remise en place de la cuisinière, vériez de nouveau que le câble électrique et le tuyau de gaz ne sont pas entravés ou coincés.Français

Dépannage De la vapeur s’échappe du four Pendant la cuisson d’aliments à haute teneur en eau (frites surgelées, par exemple) un peu de vapeur peut être visible à la grille arrière. Faites attention en ouvrant la porte du four, une bouée de vapeur peut s’échapper momentanément à l’ouverture du four. Reculez-vous et attendez que la vapeur se soit dissipée. Le ventilateur du four est bruyant Le bruit du ventilateur peut changer pendant le chauage du four – ceci est tout à fait normal. Les boutons de commande deviennent chauds lorsque j’utilise le four ou le gril ; comment faire pour empêcher cela ? Oui, ceci est dû à la chaleur provenant du four ou du gril. Ne laissez pas la porte du four ouverte. Lorsque vous utilisez le gril, vériez que la lèchefrite du gril est bien insérée jusqu’à la «butée arrière» En cas de problème concernant l’installation, si mon installateur d’origine ne peut pas venir résoudre le problème, à qui incombent les frais ? C’est à vous qu’incombent ces frais. Les sociétés d’entretien factureront leurs interventions si elles réparent une installation eectuée par votre installateur d’origine. Il est de votre intérêt de contacter votre installateur d’origine. Disjoncteurs-détecteurs de fuites de terre commandés par injection de courant L’utilisation conjointe de votre cuisinière et d’autres appareils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommandons de protéger la cuisinière par un disjoncteur diérentiel. EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE. Les aliments cuisent trop lentement, trop rapidement, ou brûlent Les temps de cuisson peuvent être diérents de ceux de votre ancien four. En fonction des goûts individuels, les températures devront peut-être être modiées dans un sens ou dans l’autre, pour obtenir les résultats que vous recherchez. Essayez une cuisson à des températures plus élevées ou plus basses. La cuisson au four n’est pas uniforme Veillez à utiliser une plaque de cuisson ne dépassant pas 340 mm x 340 mm dans le four principal, ou d’une dimension maximale de 232 mm x 321 mm dans le four haut. Dans le cas de la cuisson d’un grand plat, vous devrez peut- être le tourner pendant la cuisson. Si vous utilisez deux grilles, vériez qu’il y a assez de place pour permettre à la chaleur de circuler. Lorsque vous insérez la plaque de cuisson dans le four, veillez à la placer bien au centre de la grille. Vériez que le joint d’étanchéité de la porte n’est pas endommagé et que le loquet de porte est réglé de façon à ce que la porte soit bien appuyée contre le joint. Nota: Dans le cas du joint d’étanchéité sur la porte du four gauche, l’espace au bas de la porte est normal. Un récipient d’eau placé sur la grille doit avoir une profondeur uniforme. (S’il est plus profond à l’arrière, par exemple, l’arrière de la cuisinière doit être levé ou l’avant de la cuisinière abaissé.) Si la cuisinière n’est pas à niveau, demandez à votre fournisseur de la mettre à niveau. Le four ne se met pas en marche lorsqu’il est mis en marche manuellement L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Le sectionneur de l’alimentation électrique de la cuisinière est-il sur la position Marche ? L’horloge clignote- t-elle en indiquant 0.00 ? Dans ce cas, réglez l’horloge sur l’heure correcte. La minuterie a-t-elle été mise sur AUTO par erreur ? Si l’achage de l’horloge indique AUTO, appuyez sur le bouton de «temps de cuisson» et remplacez tout temps de cuisson pré-réglé par 0.00, à l’aide des boutons (+) et (-). Appuyez deux fois sur le bouton [ ]. Si le problème persiste, contactez un spécialiste de l’entretien. Le symbole de la clé [ ] s’ache-t-il? Reportez-vous à la section Horloge des présentes instructions pour un complément d’informations sur la fonction de verrouillage de l’horloge. Le four ne se met pas en marche avec la mise en marche automatique La minuterie est réglée correctement, mais le bouton du four a-t-il été laissé sur ARRET [OFF] par erreur ? Le symbole de la clé [ ] s’ache-t-il? Reportez-vous à la section Horloge des présentes instructions pour un complément d’informations sur la fonction de verrouillage de l’horloge. Avec le temps, la température du four de la cuisinière devient plus chaude Si le fait de mettre le bouton de thermostat sur une température inférieure n’a pas eu d’eet ou a eu un eet temporaire, vous devrez peut-être remplacer le thermostat. Cette intervention doit être eectuée par un spécialiste de l’entretien. Le gril ne cuit pas correctement Utilisez-vous la lèchefrite et la grille fournies avec la cuisinière ? Utilisez-vous la lèchefrite sur les glissières et non pas directement sur la surface inférieure de l’enceinte du gril ? La lèchefrite est-elle insérée à fond jusqu’à la butée arrière ? L’éclairage du four ne fonctionne pas L’ampoule a probablement grillé. Vous pouvez acheter une ampoule de rechange (non couverte par la garantie) dans un bon magasin de produits électriques. Demandez une ampoule à culot vissable Edison 15 W 230 V, POUR FOURS. Ce doit être une ampoule spéciale, pouvant résister à une température de 300 °C. Ouvrez la porte du four et retirez le Handyrack (le cas échéant) et les grilles du four. Mettez l’appareil hors tension. Dévissez le couvercle de l’ampoule en tournant en sens anti- horaire. Dévissez l’ampoule défectueuse. Vissez l’ampouleFrançais

de rechange. Vissez le couvercle de l’ampoule. Remettez l’appareil sous tension et vériez que l’ampoule fonctionne. Défaillance de l’allumage ou des brûleurs de table de cuisson L’appareil est-il sous tension ? L’horloge est-elle éclairée ? Si ce n’est pas le cas, l’alimentation électrique est peut-être défectueuse. Les encoches du générateur d’étincelles (électrode d’allumage) ou du brûleur sont-elles obstruées par des débris ? L’anneau de garniture du brûleur est-il placé correctement ? Les chapeaux des brûleurs sont-ils placés correctement ? Voir la section «Nettoyage de la Cuisinière» Vériez que l’alimentation en gaz n’est pas défectueuse. Pour ce faire, vériez le fonctionnement de vos autres appareils à gaz. Les brûleurs produisent-ils une étincelle lorsque vous appuyez sur le bouton ? Si ce n’est pas le cas, vériez que la cuisinière est sous tension – l’horloge est-elle éclairée ? Panne de courant En cas de panne de courant, les brûleurs de la table de cuisson peuvent être allumés avec une allumette. Consignes générales de sécurité Cet appareil doit être installé par une personne compétente, conformément aux instructions d’installation. L’installation doit être conforme aux réglementations applicables, ainsi qu’aux prescriptions de la compagnie d’électricité locale. Si vous sentez une odeur de gaz N’actionnez aucun interrupteur électrique, ni pour allumer, ni pour éteindre Ne fumez pas N’utilisez pas de ammes nues Coupez le gaz au compteur ou au niveau de la bouteille de gaz Ouvrez portes et fenêtres pour évacuer le gaz Appelez votre fournisseur de gaz Cet appareil de cuisson est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant. L’utilisation d’un appareil de cuisson à gaz produit de la chaleur et de l’humidité dans la pièce contenant l’appareil. Veillez à ce que la cuisine soit bien ventilée : laissez les ouvertures de ventilation naturelle ouvertes ou installez un dispositif de ventilation mécanique, (hotte d’extraction mécanique). Une utilisation intensive prolongée de l’appareil peut nécessiter une ventilation supplémentaire (ouverture d’une fenêtre, par exemple) ou une ventilation plus ecace (augmentation de la puissance du dispositif d’extraction mécanique, par exemple). La cuisinière doit être installée par un électricien qualié, conformément aux instructions d’installation. Elle doit faire l’objet d’un entretien eectué par un technicien d’entretien qualié, lequel doit utiliser uniquement des pièces de rechange approuvées. Demandez à l’installateur de vous indiquer l’emplacement du commutateur de commande de la cuisinière. Notez cet emplacement à des ns de référence. Laissez toujours la cuisinière refroidir et mettez-la hors tension avant de la nettoyer ou d’eectuer une intervention d’entretien, sauf indication contraire dans les présentes instructions. Toutes les parties de la cuisinière deviennent chaudes lorsque l’appareil est en marche et resteront chaudes même lorsque la cuisson est terminée. Prenez garde lors du contact avec la cuisinière. Pour prévenir les risques de brûlure, vériez toujours que les commandes sont sur ARRET (OFF) et que la cuisinière a refroidi avant de la nettoyer. Au besoin, utilisez des gants de cuisine secs – l’emploi de gants humides risque de causer des brûlures dues à la vapeur lors du contact avec une surface chaude. Ne faites jamais fonctionner la cuisinière avec des mains mouillées. N’utilisez pas de torchon ou autre chion épais à la place d’un gant de cuisine. Ils risquent de s’enammer au contact d’une surface chaude. Nettoyez avec précaution. Si vous utilisez une éponge ou un chion humide pour essuyer des taches sur une surface chaude, prenez garde aux brûlures par la vapeur. Certains produits nettoyants peuvent produire des vapeurs nocives au contact d’une surface chaude. N’utilisez pas de casseroles instables et tournez les manches vers l’intérieur de la table de cuisson. Ne laissez jamais les bébés, les touts-petits et les jeunes enfants s’approcher de la cuisinière. Ne les laissez jamais s’asseoir ni monter sur une partie de la cuisinière. Apprenez- leur à ne pas jouer avec les commandes ou avec une partie quelconque de la cuisinière. Ne rangez jamais dans des placards au-dessus d’une cuisinière quoi que ce soit susceptible d’attirer l’attention des enfants – des enfants grimpant sur une cuisinière pour atteindre des objets risquent de se blesser gravement. Nettoyez uniquement les pièces indiquées dans les présentes instructions. Pour des raisons d’hygiène et de sécurité, la cuisinière doit toujours être propre, an de prévenir le risque d’incendie causé par l’accumulation de graisse et autres particules alimentaires. Veillez à ce que les revêtements muraux inammables, rideaux, etc. soient toujours susamment éloignés de la cuisinière. N’utilisez pas d’aérosols à proximité de la cuisinière lorsque celle-ci est en marche. N’entreposez pas de matériaux combustibles ou de liquides inammables à proximité de la cuisinière. N’utilisez pas d’eau pour éteindre les incendies dus à la graisse. Ne soulevez jamais un récipient de cuisson qui a pris feu. Eteignez la cuisinière. Etouez un récipient qui a pris feu en le recouvrant complètement avec un couvercle de taille appropriée ou une plaque de cuisson. Si possible, utilisez un extincteur à poudre chimique ou à mousse de type polyvalent.Français

Ne laissez jamais la cuisinière en marche sans surveillance si les brûleurs de la table de cuisson sont réglés sur maximum. Le débordement des récipients de cuisson peut produire de la fumée et des taches de gras qui risquent de s’enammer. Ne portez pas de vêtements amples ou ottants lorsque vous utilisez la cuisinière. Prenez garde lorsque vous essayez d’atteindre des objets dans des placards situés au-dessus de la table de cuisson. Des matériaux inammables risquent de s’enammer au contact d’une surface chaude et provoquer des brûlures graves. Faites très attention lors du chauage des graisses et des huiles car celles-ci risquent de s’enammer en cas de surchaue. Si possible, utilisez un thermomètre à bain de friture pour prévenir une surchaue de l’huile au-delà du point de fumée. Ne laissez jamais une friteuse sans surveillance. Faites toujours chauer l’huile lentement, en la surveillant. Les friteuses ne doivent être remplies qu’à un tiers de leur capacité. Une friteuse trop pleine peut déborder lorsqu’on y plonge des aliments. Si vous utilisez un mélange d’huile et de graisse pour la friture, mélangez-les avant de chauer, ou pendant la fonte des graisses. Les aliments à frire doivent être le plus sec possible. La présence de cristaux de glace sur des aliments congelés ou d’humidité sur des aliments frais peut provoquer une ébullition et un débordement de l’huile. Surveillez attentivement pour prévenir les débordements et la surchaue pendant la friture à haute ou moyenne température. N’essayez jamais de déplacer un récipient de cuisson contenant de l’huile chaude, en particulier une friteuse. Attendez que l’huile ait refroidie. Lorsque le gril est en marche, ne vous servez pas de la grille d’évacuation (la grille le long de la partie arrière de la cuisinière) pour réchauer des assiettes ou des plats, sécher des torchons ou ramollir du beurre. Si vous utilisez un appareil électrique à proximité de la table de cuisson, veillez à ce que le cordon de l’appareil n’entre pas en contact avec la table de cuisson. Veillez à prévenir toute inltration d’eau dans la cuisinière. Seuls certains types de récipients en verre, vitrocéramique, terre cuite ou autres récipients émaillés peuvent être utilisés sur la table de cuisson; les autres risquent de se briser en raison du changement soudain de température. N’autorisez personne à grimper, se tenir debout ou s’accrocher sur ou à une partie de la cuisinière. Ne recouvrez pas les grilles, les panneaux internes ou la voûte du four de papier aluminium. Veillez à ce que la cuisine soit bien ventilée en permanence. Utilisez des extracteurs ou des hottes aspirantes dans la mesure du possible. Ne chauez jamais des récipients alimentaires qui n’ont pas été ouverts. La pression accumulée à l’intérieur du récipient peut le faire éclater et blesser l’utilisateur. La cuisinière est conçue uniquement pour la cuisson domestique et ne doit pas être utilisée à d’autres ns. N’UTILISEZ PAS le four pour chauer la cuisine; non seulement c’est un gaspillage l’énergie, mais il peut y avoir surchaue des boutons de commande. Lorsque le four est en marche, NE LAISSEZ PAS la porte du four ouverte plus longtemps que nécessaire. Les caractéristiques techniques de cette cuisinière ne doivent pas être modiées. Cet appareil est lourd; prenez garde lorsque vous le déplacez. Lorsque la cuisinière n’est pas utilisée, vériez que les boutons de commande sont sur la position Arrêt (O). Entretien et pièces de rechange Veuillez remplir la che technique ci-dessous et la conserver à des ns de référence ultérieure – cette information nous permettra d’identier exactement votre cuisinière et de mieux répondre à vos besoins. Cette che vous fera gagner du temps et vous sera très utile plus tard en cas de problème concernant votre cuisinière. Nous vous conseillons également de conserver votre reçu d’achat avec la présente brochure. Vous devrez peut-être présenter ce reçu pour valider une visite sur place dans le cadre de la garantie. Type de combustible : Mixte Nom et Couleur de l’appareil* Numéro de série de l’appareil* Nom et Adresse du détaillant Date d’achat Nom et Adresse de l’installateur Date d’installation

• Cette information gure sur le badge technique de l’appareil. En cas de problème Dans le cas peu probable où vous auriez un problème avec votre cuisinière, veuillez d’abord lire le reste de la présente brochure, en particulier la section de dépannage, pour vérier que l’appareil est utilisé correctement. Si le problème persiste, contactez votre fournisseur. Nota Si votre appareil n’est plus couvert par la garantie, notre fournisseur de services d’entretien peut vous facturer cette visite.Français

Si vous devez faire appel à un technicien d’entretien et si le défaut n’est pas la responsabilité du fabricant, notre fournisseur de services d’entretien se réserve le droit de facturer son intervention. Les rendez-vous non respectés par le client peuvent être facturés. Après la période de garantie Nous recommandons un entretien périodique de nos appareils pendant toute leur vie utile an de garantir des performances et une ecacité optimales. Les travaux d’entretien doivent être eectués uniquement par des personnes techniquement compétentes et qualiées. Pièces de rechange Pour garantir une performance optimale et sûre, nous recommandons l’utilisation exclusive de pièces d’origine. N’utilisez pas de commandes de gaz remises à neuf ou non autorisées. Contactez votre fournisseur. Installation Cet appareil de cuisson est conçu uniquement pour un usage domestique. Toute autre utilisation n’engage ni la responsabilité, ni la garantie du fabricant. Vériez le type de gaz prévu pour votre cuisinière sur le badge technique de l’appareil. Modification Cet appareil est de catégorie : G 20 20millibar CAT II 2H3+ CAT II 2E3+ CAT II 2E3B/P Un kit de modication permettant l’utilisation d’autres gaz est fourni avec la cuisinière. Si la cuisinière doit être modiée pour fonctionner avec un autre gaz, nous recommandons d’eectuer cette modication avant l’installation. Pour plus de détails, reportez-vous à la section Modication des présentes instructions. Mesures/Règlements de sécurité Cet appareil doit être installé par une personne compétente. L’installation doit être conforme aux réglementations applicables, ainsi qu’aux prescriptions de la compagnie d’électricité locale. Lisez les instructions avant d’installer ou d’utiliser cet appareil. Dans votre intérêt et par souci de sécurité, légalement, tous les appareils à gaz doivent être installés par des personnes compétentes. Une installation incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites. Avant l’installation, vériez que la cuisinière convient au type de gaz et à la tension d’alimentation électrique. Reportez- vous au badge technique. Cet appareil peut être modié an d’être utilisé avec d’autres types de gaz. Installez la cuisinière dans un endroit bien ventilé. Ventilation Cet appareil n’est pas raccordé à un dispositif d’évacuation des produits de combustion. Il doit être installé et raccordé conformément à la réglementation en vigueur concernant l’installation. Prêtez particulièrement attention à la réglementation en vigueur concernant la ventilation. Respectez la réglementation locale sur la ventilation, mais au minimum : Toutes les pièces nécessitent une fenêtre ouvrable ou un dispositif équivalent, et certaines pièces nécessitent une mise à l’air libre permanente en plus de la fenêtre ouvrable. La cuisinière ne doit pas être installée dans une chambre- salon de volume inférieur à 20 m

. En cas d’installation dans une pièce de volume inférieur à 5 m

, une mise à l’air libre de surface utile de 100 cm

est nécessaire; en cas d’installation dans une pièce de volume entre 5 m

, une mise à l’air libre de surface utile de 50 cm

est nécessaire; si le volume est supérieur à 11 m

, aucune mise à l’air permanente n’est nécessaire. Cependant, si la pièce a une porte ouvrant directement sur l’extérieur, aucune mise à l’air libre permanente n’est nécessaire, même pour une pièce entre 5 m

. Si la pièce contient d’autres appareils à combustible, une ventilation supplémentaire peut être nécessaire. Emplacement de la cuisinière La cuisinière peut être installée dans une cuisine/un salon- cuisine, mais PAS dans une pièce contenant une baignoire ou une douche. NOTA: Un appareil utilisable avec du gaz de pétrole liquéé (GPL) ne doit pas être installé dans une pièce ou un espace intérieur souterrain, par exemple dans un sous-sol. L’installation de la cuisinière nécessitera l’emploi du matériel indiqué ci-dessous. Dispositif stabilisateur Un dispositif stabilisateur (équerre ou chaîne) doit être monté sur la cuisinière si celle-ci est alimentée en gaz par le biais d’un tuyau exible. Ce type de dispositif n’est pas fourni par le fabricant de la cuisinière. Appareil d’essai de pression Tuyau flexible de gaz Doit être conforme aux normes appropriées. Multimètre (pour les contrôles électriques) Positionnement de la cuisinière Les schémas indiquent les cotes minimales recommandées entre la cuisinière et les surfaces adjacentes.Français

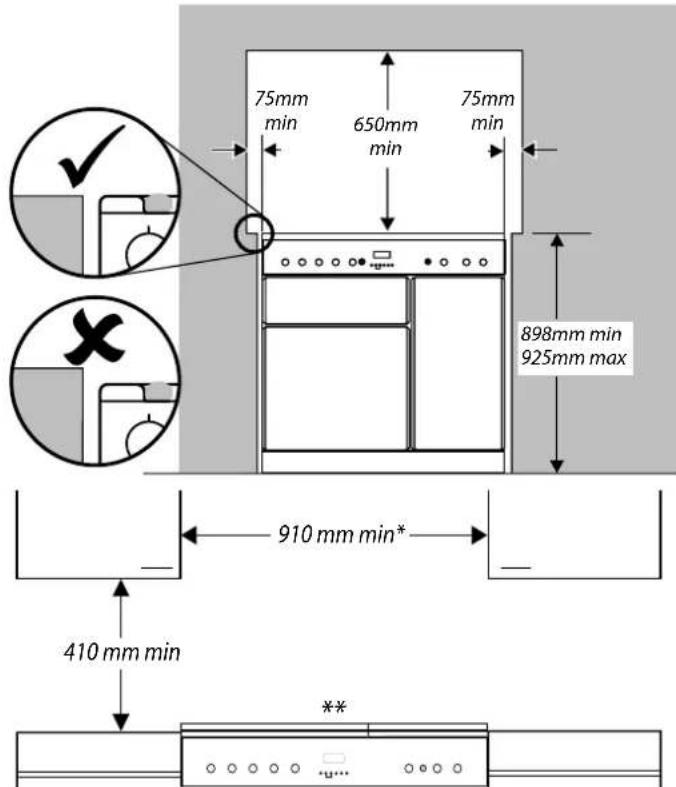

Le pourtour de la table de cuisson doit être au niveau, ou au-dessus de tout plan de travail adjacent. Au-dessus du niveau de la table de cuisson, laissez un espace de 75 mm entre chaque côté de la cuisinière et toute surface verticale adjacente. Pour les surfaces non-combustibles (telles que le métal non peint ou les carrelages) cette cote peut être de 25 mm. Laissez un espace de 650 mm au minimum entre la partie supérieure de la table de cuisson et une surface horizontale combustible. Toute hotte de cuisinière doit être installée conformément aux instructions du fabricant de hotte. Dans un but de sécurité, ne placez pas de rideaux directement derrière la cuisinière. Nous recommandons de laisser un espace de 910mm entre les unités pour permettre le déplacement de la cuisinière. Si la cuisinière doit être encastrée, placez-la à niveau avec l’élément d’un côté, puis montez l’élément de l’autre côté. Si la cuisinière est près d’un coin de la cuisine, un dégagement de 130 mm est nécessaire pour permettre l’ouverture des portes du four. Déballage de la cuisinière N’enlevez aucun emballage de la cuisinière tant que celle-ci n’est pas directement en face de l’emplacement où elle sera installée (sauf si, dans son emballage externe, la cuisinière ne peut pas passer par une porte). Coupez les courroies d’emballage et ôtez le carton recouvrant la cuisinière, mais laissez la cuisinière sur le plateau d’emballage. Reportez-vous à la feuille volante relative au déballage. Mise à niveau Nous vous recommandons d’utiliser un niveau à alcool placé sur une des grilles de four pour vérier le niveau. Placez la cuisinière à l’emplacement prévu pour son installation, en veillant à ne pas exercer de force de torsion lorsque vous l’insérez entre les éléments de cuisine, pour ne pas l’endommager ou endommager les éléments. Les supports avant et les galets arrière réglables permettent la mise à niveau de la cuisinière. Pour régler la hauteur de l’arrière de la cuisinière, utilisez l’outil de mise à niveau fourni pour tourner les écrous de réglage aux coins avant inférieurs de l’appareil. Pour régler les supports avant, tournez les socles pour lever ou abaisser. Montage des poignées (uniquement sur certains modèles) Déposez les vis Allen 4 mm des portes à l’aide de la clé hexagonale. Montez les poignées de portes à l’aide des vis. Les poignées doivent être au-dessus des xations. Déposez les vis Allen 4 mm des coins supérieurs du panneau avant et montez la barre ornementale avant. Montage du dosseret (en option – uniquement sur certains modèles) Déposez les deux vis de xation (vis à pans creux hexagonales 3 mm) et les écrous qui traversent la partie supérieure de la grille arrière. Maintenez le dosseret en place. De l’arrière, replacez les 2 vis et les écrous. Dispositif stabilisateur Un dispositif stabilisateur doit être monté sur la cuisinière si celle-ci est alimentée en gaz par le biais d’un tuyau exible. Ce type de dispositif n’est pas fourni par le fabricant de la cuisinière. Tout dispositif stabilisateur doit être attaché à la structure de la pièce et doit pouvoir être défait pour permettre le déplacement de la cuisinière à des ns de nettoyage ou d’entretien. Raccordement de gaz Un robinet d’isolement de gaz doit être monté entre l’alimentation en gaz et le tuyau exible de raccordement. Le tuyau exible (non fourni avec la cuisinière) doit être conforme aux normes appropriées. En cas de doute, contactez votre fournisseur.Français

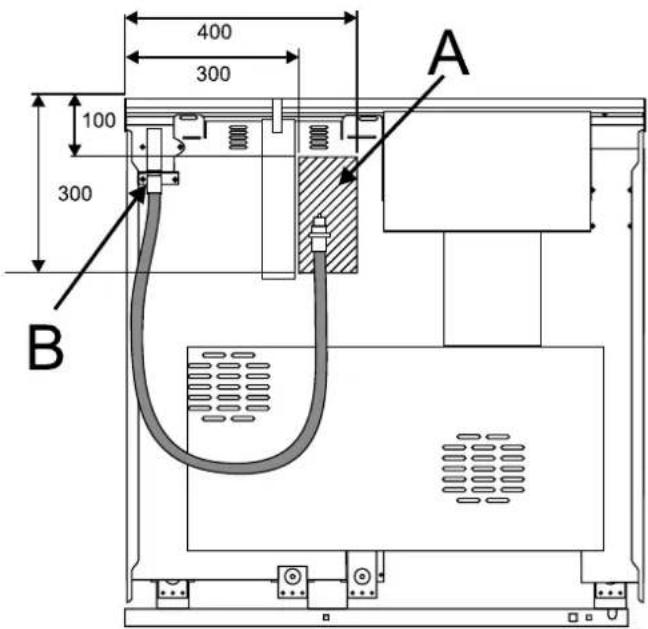

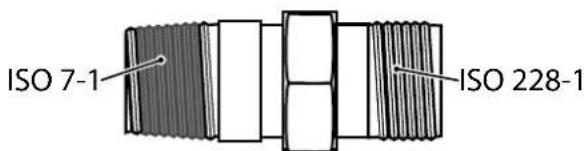

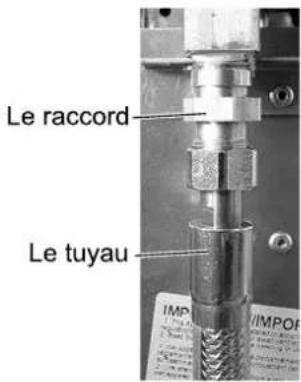

Les boîtiers arrière de la cuisinière limitent la position du point d’alimentation. L’alimentation en gaz domestique doit être terminée par un raccord orienté vers le bas. Le raccord de l’appareil est situé juste au-dessous du niveau de la table de cuisson, à l’arrière de la cuisinière. Le raccord d’admission de la cuisinière est de type ISO 7-1 interne. Si vous devez utiliser un raccord ISO 228-1, trouvez le raccord ISO 7-1/ISO 228-1 dans le kit de conversion. Enduisez l’extrémité du raccord ISO 7-1 de mastic d’étanchéité pour lets. ISO 7-1 ISO 228-1 Vissez le raccord sur l’admis- sion de la cuisinière, en serrant uniquement à la main. Placez deux outils appropriés - un sur l’admission pour prévenir tout mouvement et un autre sur le raccord - et serrez le raccord sur l’admission de la cuisinière. Couple: minimum 15 Nm. maximum 30 Nm. Raccordez le tuyau exible au raccord. Montez le tuyau de façon à ce que les raccords d’admission et de sortie soient verticaux et que le tuyau pende en forme de «U». Il est dicile de donner des cotes précises, étant donné que la hauteur de la cuisinière est réglable et que chaque raccordement est diérent. Idéalement, le raccord d’alimentation domestique doit être dans la partie ombrée indiquée sur le schéma représentant l’arrière de l’appareil. Lorsque le raccordement est terminé, eectuez un essai de pression pour contrôler l’étanchéité de la cuisinière. Lors du contrôle de l’étanchéité, n’utilisez pas de liquide détergent pour vaisselle, qui risque d’endommager le matériel. Utilisez un produit conçu spéciquement pour la détection des fuites. Essai de pression La pression de gaz peut être mesurée au niveau de l’injecteur d’un des brûleurs de la table de cuisson gauche. Retirez la grille, la tête et le chapeau du brûleur pour avoir accès à l’injecteur. L’injecteur est à présent accessible. Les pressions d’essai sont indiquées sur la Fiche technique, au verso de la présente brochure. Remettez en place le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur. Raccordement électrique Cette cuisinière doit être installée par un électricien qualié, conformément à la réglementation appropriée et aux prescriptions de la compagnie d’électricité locale. MISE EN GARDE : CET APPAREIL DOIT ETRE MIS A LA TERRE Remarque La cuisinière doit être raccordée à l’alimentation électrique correcte, indiquée sur l’étiquette de tension sur l’appareil, par le biais d’une unité de commande de cuisinière appropriée à interrupteur bipolaire (avec une séparation de contact de 3 mm au minimum entre les pôles). Cette cuisinière ne doit pas être raccordée à une prise d’alimentation domestique ordinaire. La charge électrique totale de cet appareil est de 7,4 kW environ. Le câble utilisé doit avoir un calibre adapté à la charge et être conforme à toutes les prescriptions locales. Pour accéder au bornier d’alimentation secteur, retirez le boîtier électrique sur le panneau arrière. Raccordez les câbles d’alimentation secteur aux bornes correctes pour votre type d’alimentation électrique. ArtNo.130-0010 Electrical connections single-phase

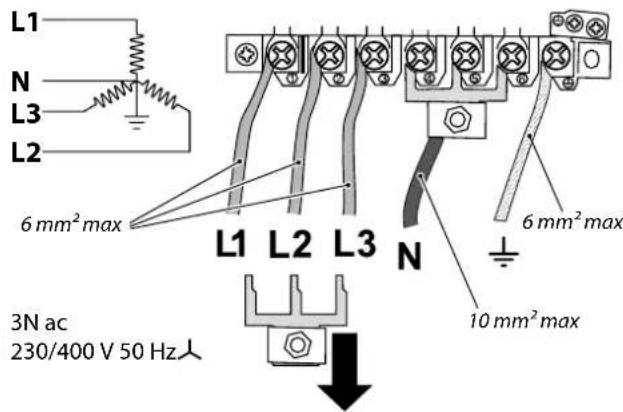

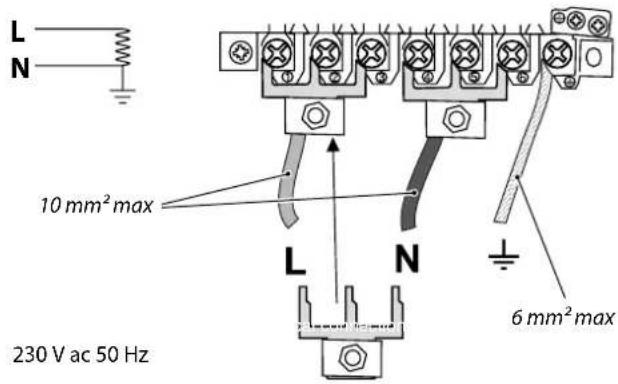

3N ac 230/400 V 50 Hz 6 mm² max10 mm² max6 mm² max Vériez que les connecteurs sont montés correctement et que les vis des bornes sont bien serrées. Fixez le câble d’alimentation secteur à l’aide du serre-câble. Disjoncteurs différentiels L’utilisation conjointe de votre cuisinière et d’autres appareils domestiques peut entraîner des disjonctions fortuites; par conséquent, nous recommandons de protéger la cuisinière par un disjoncteur diérentiel. EN CAS DE DOUTE, CONSULTEZ UN ELECTRICIEN QUALIFIE. Table de cuisson Contrôlez le fonctionnement de chaque brûleur. Un dispositif de sécurité coupe l’alimentation en gaz du brûleur en cas d’extinction de la amme. Pour chaque brûleur, mettez le bouton de commande sur le symbole grande amme. Appuyez sur le bouton de commande. Ceci ouvre l’alimentation en gaz du brûleur. Continuez d’appuyer sur le bouton de commande, et appuyez sur le bouton d’allumage ou allumez avec une allumette. Continuez d’appuyer sur le bouton de commande pendant 10 secondes environ. Si le brûleur s’éteint lorsque vous relâchez le bouton de commande, le dispositif de sécurité n’a pas été enclenché. Attendez une minute, puis essayez de nouveau en appuyant sur le bouton de commande pendant un peu plus longtemps. Gril Ouvrez la porte de l’enceinte du gril. Tournez le bouton de commande du gril et vériez que le gril commence à chauer. Contrôle des fours L’horloge doit être réglée sur l’heure actuelle pour que les fours puissent fonctionner. Pour le réglage de l’horloge, voir la section «Horloge». En même temps, appuyez sur - ou + jusqu’à l’achage de l’heure correcte. N’oubliez pas que c’est une horloge 24 heures. Si vous faites une erreur, ou si vous vous trompez de bouton, mettez l’appareil hors tension pendant une ou deux minutes, puis recommencez la procédure. Mettez le four en marche et vériez que le ventilateur du four se met en marche et que le four commence à chauer. Eteignez le four. Montage de la plinthe Dévissez les 3 vis le long du bord inférieur avant de la cuisinière. Insérez l’encoche centrale en forme de trou de serrure sur la vis centrale. Tournez et insérez les encoches d’extrémités en trou de serrure sur leurs vis respectives. Serrez les vis de xation. Eclairage du four Appuyez sur l’interrupteur d’éclairage du four et vériez que l’éclairage fonctionne. N.B. L’ampoule de l’éclairage du four n’est pas incluse dans la garantie. Conseils à la clientèle Veuillez indiquer au client comment faire fonctionner la cuisinière et lui remettre les présentes instructions. Merci.Français

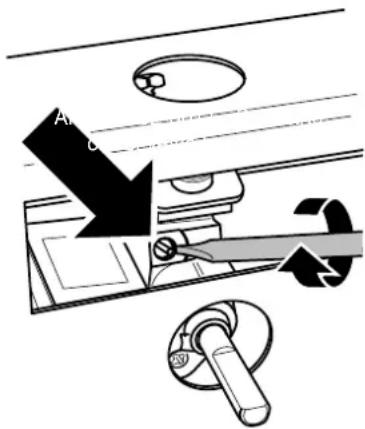

Modification en vue de l’utilisation d’un autre gaz Entretien – mise en garde Cette modication doit être eectuée par une personne compétente. Après modication, l’installation doit être conforme aux réglementations applicables, ainsi qu’aux prescriptions de la compagnie d’électricité locale. Lisez les instructions avant d’eectuer une modication sur cet appareil. Une modication incorrecte n’engage ni la responsabilité, ni la garantie du fabricant, et peut donner lieu à des poursuites. Les présentes instructions doivent être utilisées en conjonction avec les autres instructions relatives à cet appareil, en particulier en ce qui concerne les informations sur les normes, le positionnement de la cuisinière, le choix des tuyaux de raccordement appropriés, etc. Lors de l’entretien ou du remplacement de composants d’alimentation en gaz, débranchez le gaz avant le début de l’intervention et, au terme de celle-ci, eectuez les contrôles de sécurité nécessaires pour les appareils à gaz. N’utilisez pas de commandes de gaz remises à neuf ou non autorisées. Modification Avant toute intervention d’entretien, débranchez les alimentations de gaz et d’électricité. Lorsque le travail est terminé, eectuez les contrôles de sécurité nécessaires. Cet appareil est de catégorie :- G 20 20millibar CAT II 2H3+ CAT II 2E3+ CAT II 2E3B/P Vériez sur la Fiche technique au verso de la présente brochure si la cuisinière peut être modiée pour pouvoir utiliser le gaz de votre choix. Injecteurs Retirez les chapeaux et les têtes des brûleurs. Retirez les gicleurs usagés. Montez les gicleurs de rechange (les gicleurs corrects sont indiqués sur la Fiche technique au verso de la présente brochure). Remontez en procédant dans l’ordre inverse. Réglage du robinet de commande Vériez au tableau au verso de la brochure si les vis de dérivation doivent être remplacées ou réglées. Tirez pour enlever tous les boutons de commande. Ouvrez la porte du four et du gril et retirez les vis de xation au-dessous du panneau de commande. Sur certains modèles, une plaque sous le panneau de commande est maintenue en place par les vis de xation inférieures. Modèles à barre ornementale Retirez les deux vis de xation des supports d’extrémité de la barre ornementale, retirez les 2 vis cruciformes qui étaient dissimulées par les supports d’extrémité de la barre. Décrochez le panneau de commande des xations supérieures. Modèles sans barre ornementale Faites glisser le panneau de commande vers la droite, puis tirez vers l’avant. Veillez à ne pas endommager les câbles ou trop les tirer. Modication en vue de l’utilisation d’autres gaz ArtNo.0102-0011 - Screwing the control valve bypass screw Tournez la vis de dérivation de chaque commande à fond dans le sens horaire. Replacez le tableau de commande et les boutons de commande. Etiquette autocollante Apposez l’étiquette appropriée sur le badge technique pour indiquer le gaz à utiliser avec la cuisinière. Essai de pression Raccordez la cuisinière à l’alimentation en gaz. Contrôlez l’étanchéité de l’appareil. Les pressions d’essai sont indiquées sur la Fiche technique, au verso de la présente brochure. La pression de gaz peut être mesurée au niveau d’un des gicleurs de brûleur de la table de cuisson gauche. Retirez la tête d’un brûleur. Montez le manomètre sur le gicleur. Allumez le brûleur de la table de cuisson et allumez l’un des autres brûleurs. Remettez en place le chapeau du brûleur, en veillant à le remonter correctement sur le corps du brûleur. Contrôlez l’étanchéité de l’appareil. Contrôlez le fonctionnement de tous les brûleurs.Nederlands
