HDC 275 - Réfrigérateur portable DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur portable à compression 12V/24V
Marque	Dometic
Modèle	HDC 275
Numéro d'article	9105204439
Capacité totale	277 litres
Capacité compartiment réfrigérateur	202 litres
Capacité compartiment congélateur	75 litres
Tension d'alimentation	12 V CC ou 24 V CC
Puissance moyenne absorbée	61 W
Consommation de courant (à 25 °C / 32 °C)	3,3 Ah/h / 5,1 Ah/h
Plage de température réfrigérateur	0 °C à +10 °C
Plage de température congélateur	-18 °C à 0 °C
Fluide frigorigène	R134a (180 g)
Poids net	Environ 52 kg
Classe climatique	ST (+16 °C à +38 °C)
Angle de gîte permanent maxi	30°
Éclairage intérieur	LED (E14, 12/24 V, 1,2 W)
Protection batterie	Coupure basse tension (10,4 V / 22,8 V)
Réversibilité des portes	Oui (kit fourni)
Accessoire optionnel	Adaptateur secteur MPS80 (réf. 9600000442)

FOIRE AUX QUESTIONS - HDC 275 DOMETIC

Comment modifier le sens d'ouverture de la porte ?

Démontez les boulons supérieur et inférieur ainsi que la charnière centrale, retirez les portes, puis remontez les éléments du côté opposé. Le kit de modification est fourni. Consultez le chapitre 7.1 de la notice.

Quelle est la procédure de dégivrage du compartiment congélateur ?

Retirez les aliments, coupez l'alimentation, laissez fondre la glace, nettoyez l'intérieur, puis remettez en marche et attendez 3 heures au niveau 5 avant de replacer les aliments. N'utilisez jamais d'outils durs ou pointus.

Comment entretenir et nettoyer le réfrigérateur ?

Débranchez l'appareil avant toute opération. Nettoyez régulièrement avec un chiffon humide, sans détergents abrasifs. Nettoyez les joints de porte et la grille du condenseur. Vérifiez et nettoyez le canal d'écoulement de l'eau de dégivrage.

Que faire si le compresseur ne démarre pas ?

Vérifiez la tension aux bornes de l'électronique : si elle est de 0 V, contrôlez le câble de raccordement, le fusible supplémentaire et l'interrupteur principal. Si la tension est inférieure à la tension de marche, rechargez la batterie.

Puis-je utiliser l'appareil sur un bateau ?

Oui, l'appareil supporte un angle de gîte permanent allant jusqu'à 30°. Installez-le solidement et respectez les consignes de sécurité électrique, notamment l'utilisation d'un disjoncteur différentiel si branché sur secteur.

Comment régler la température ?

Tournez le régulateur de température (fig. 1, repère 9) : 1 = puissance minimale, 6 = puissance maximale. Une position intermédiaire est généralement adaptée. La température intérieure dépend de l'ambiance, de la charge et de la fréquence d'ouverture.

Quelle est la tension d'arrêt pour protéger la batterie ?

En 12 V : arrêt à 10,4 V, remise en marche à 11,7 V. En 24 V : arrêt à 22,8 V, remise en marche à 24,2 V. Ces valeurs sont automatiques.

Comment remplacer l'éclairage intérieur ?

Coupez l'alimentation, retirez le cache de la lampe, dévissez l'ampoule LED (E14, 12/24 V, 1,2 W) et remplacez-la. Remettez le cache et rebranchez.

Que faire en cas de formation excessive de givre ?

Si la couche de givre dépasse 3 mm dans le congélateur, procédez au dégivrage. En cas de fonctionnement continu par forte chaleur, réduisez le réglage du thermostat (1 ou 2) pour limiter le givre.

Puis-je congeler des aliments frais dans ce réfrigérateur ?

Le compartiment congélateur permet de stocker des produits surgelés, mais il n'est pas conçu pour congeler de grandes quantités d'aliments frais. Respectez les indications de température et ne recongelez jamais un produit décongelé.

MODE D'EMPLOI HDC 275 DOMETIC

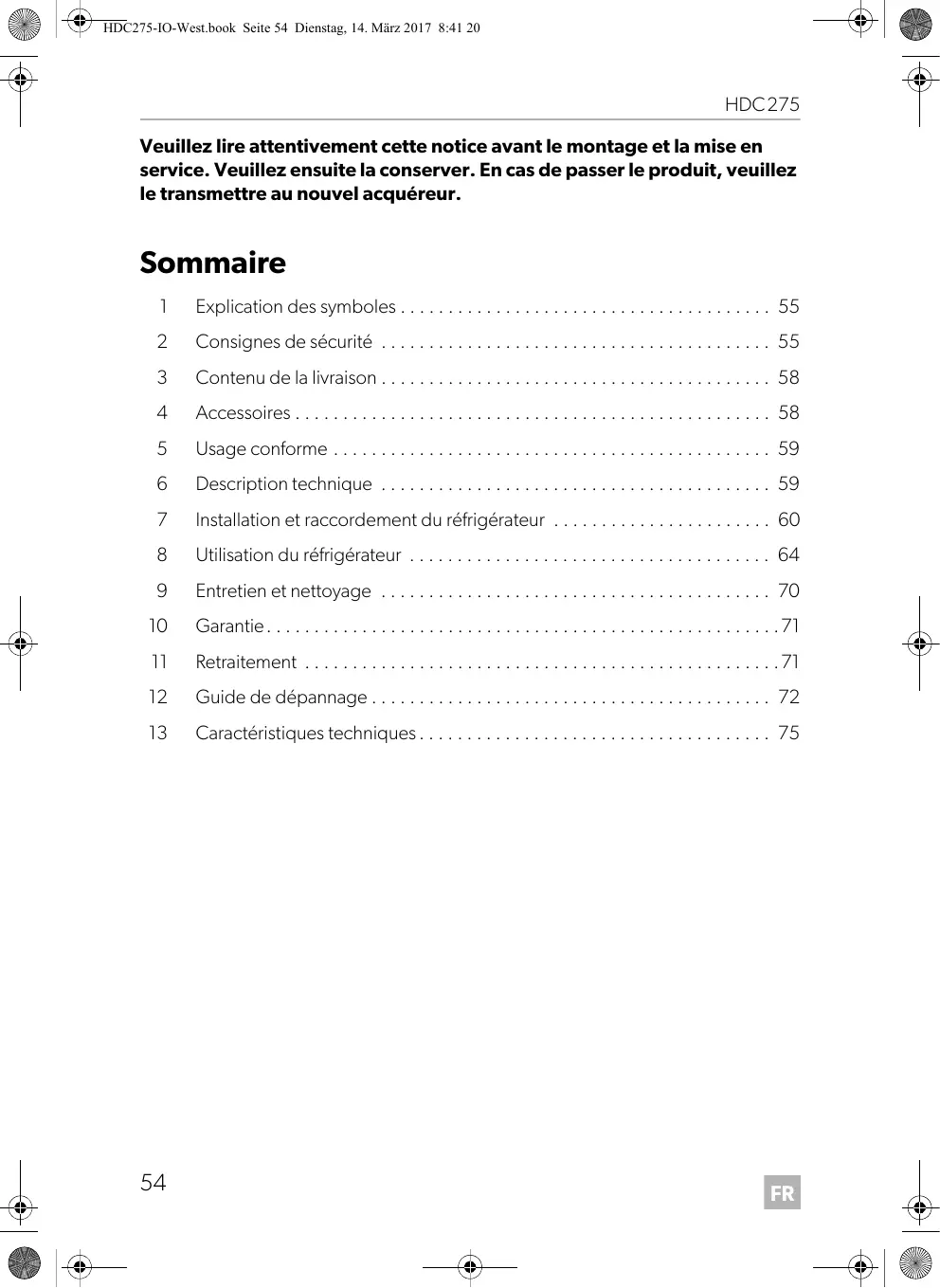

Sommaire

1 Explication des symboles 55 2 Consignes de sécurité 55 3 Contenu de la livraison 58 4 Accessoires 58 5 Usage conforme 59 6 Description technique 59 7 Installation et raccordement du réfrigérateur 60 8 Utilisation du réfrigérateur 64 9 Entretien et nettoyage 70 10 Garantie 71 11 Retraitement 71 12 Guide de dépannage 72 13 Caractéristiques techniques 75

DANGER!

Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.

Avertissement!

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

Attention!

Consigne de sécurité: le non-respect de ces consignes peut entraîner des blessures.

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

Remarque

Informations complémentaires sur l'utilisation du produit.

2 Consignes de sécurité

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

des défauts de montage ou de raccordement, des influences mécaniques et des surtensions ayant endommagé le matériel, des modifications apportées au produit sans autorisation explicite de la part du fabricant, - une utilisation différente de celle décrite dans la notice

Avertissement!

• Seul un spécialiste doit procéder à l'installation dans des endroits humides.
• Si l'appareil présente des dégâts visibles, vous ne devez pas le mettre en service.
• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiences physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Placez et utilisez l'appareil hors de portée des enfants de moins de 8 ans.
• Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.

Attention!

Risque d'écrasement! Ne touchez pas la charnière. - Les produits alimentaires doivent être conservés dans leurs emballages originaux ou dans des récipients appropriés.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
• Débranchez la batterie de la glacière et des autres consommateurs d'énergie avant de raccorder un chargeur rapide.
• Débranche ou éteignez le réfrigerateur lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
• N'utilisez pas le réfrigérateur pour le stockage de produits corrosifs ou de solvants! Veillez à ce que l'ouverture d'évacuation soit toujours propre.
• N'ouvrez jamais le circuit frigorifique.
• Ne transportez jamais l'appareil en position horizontale afin que l'huile ne puisse pas s'écouler du compresseur.
• Lors du transport, veilles à ne pas endommager le circuit frigorifique. Le réfrigérant du circuit frigorifique s'enflamme facilement. En cas d'endommagement du circuit frigorifique :
• évitez tout feu ouvert et toute étincelle.

Aérez bien la pièce.

• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

DANGER!

• Ne touchez jamais les lignes électriques dénudées avec les mains nues.

Attention!

• Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
• Lorsque vous raccordez l'appareil à une batterie, assurez-vous que les alimentations ne sont pas en contact avec les acides de la batterie.

• N’exploitez aucune appareil électrique dans le réfrigérateur, sauf s’ils sont recommandés par le fabricant pour cet usage.
• Ne placez pas l'appareil près de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz etc.).

Risque de surchauffe

Veillez toujours à ce que la chaleur produite lors du fonctionnement puisse se dissiper suffisamment. Veillez à ce que l'appareil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.

Assurez-vous que les ouvertures d'aération ne sont pas recouvertes. - Ne remplissez pas le bac intérieur de substances liquides ou de glace. - Ne plongez jamais l'appareil dans l'eau. Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité. - Veillez à ce que la nourriture ne touche pas les parois du de réfrigération.

3 Contenu de la livraison

Quantité	Désignation
1	Réfrigérateur
1	Set de montage pour modifier le côté d'ouverture de la porte
1	Manuel d'utilisation

4 Accessoires

Disponibles en accessoires (non compris dans la livraison) :

Désignation	N° de produit
Adaptateur secteur MPS80	9600000442

5 Usage conforme

Le réfrigerateur HDC 275 (n° d'art. 9105204439) est donc pour la réfrigération d'aliments et le stockage d'aliments surgelés.

L'appareil peut également être utilisé sur des bateaux.

Attention! risques pour la santé

Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais.

6.1 Description du fonctionnement

Le réfrigérateur permet une exploitation sous tension continue de 12V ou 24V et convient au camping comme à la navigation de présence.

En cas d'utilisation sur les bateaux, le réfrigérateur peut supporter un angle de gîte permanent de.

Le réfrigerateur permet de réfrigerer et tenir au frais des denrées alimentaires à +0°C à +10°C. Il est possible de stocker des produits congelés à des températures de -18°C à 0°C dans le compartiment congélateur. Un régulateur de température permet de sélectionner la température désirée.

Les matériaux utilisés lors de la construction du réfrigérateur n'altèrent pas la qualité des aliments. Le circuit frigorifique est sans entretien.

6.2 Éléments de commande

N° dans fig. 1, page 3	Description
1	Clayette
2	Plaque signalétique (intérieur)
3	Bac à légumes
4	Compartment congélateur
5	Condenseur et compresseur (arrière)
6	Range-bouteilles
7	Compartment de la porte
8	Lumière intérieure
9	Régulateur de température

7 Installation et raccordement du réfrigérateur

Concernant l'installation sur bateaux, veuillez observer les consignes spéciales suivantes :

DANGER!

Veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur !

La conception de l'appareil correspond à un angle de gîte maximal de. Veillez lors de l'installation du réfrigérateur à ce que sa fixation soit adaptée à ces conditions. Consultez un professionnel en cas de questions relatives à l'installation.

7.1 Modification du角度的打开门

Soupez modifiez la cote d'ouverture des portes de sorte que les portes s'ouvrent vers la gauche plutot que vers la droite.

Détachez et retirez le boulon supérieur (fig. 2 1, page 3). Retirez la porte supérieure (fig. 2 2, page 3). Retirez la pièce d'écartement (fig. 2 3, page 3). Détachez la charnière du milieu (fig. 3 1, page 3). Retirez la porte inférieure (fig. 3 2, page 3). Détachez et retirez le boulon inférieur (fig. 4 1, page 4).

Du côté opposé :

Fixez le boulon inférieur.

Mettez la porte inférieure en place. Fixez la charnière du milieu. Insérez la pièce d'écartement. Mettez la porte supérieure en place. Fixez le boulon supérieur.

7.2 Encastrement du réfrigérateur

Veuillez respecter les indications suivantes lors du montage :

• Installez le réfrigerateur de manière à ce que l'air chaud puisse bien s'échapper (soit par le haut, soit par les côtés, fig. 5, page 4).

Légende de fig. 5, page 4

N°	Explication
1	air entrant froid
2	air évacué chaud
3	espace supérieur si la circulation d'air évacué en haut ou sur le côte est insuffisante

• Laissez l'appareil au moins quatre heures à la verticale avant de le raccorder électronique afin que l'huile du compresseur puisse s'écouler dans l'autre sens.

Procédez de la manière suivante pour encastrer le réfrigérateur :

Si besoin, découvrez la bande du joint sur mesure et posez-la sur le réfrigérateur (fig. 6, page 5). Encastrer le réfrigérateur comme indiqué aux figures (fig. 7, page 5, à fig. 16, page 6).

Veuillez respecter les remarques suivantes :

• fig. 8, page 5: À l'aide du cache inférieur de la charnière, vous pouvez vous assurer que l'espace entre le réfrigérateur et l'ouverture d'encastrement est le bon.
• fig. 11, page 6: pour les charnières de droite, retirez la pièce DX, pour les charnières de gauche la pièce SX.

Fixez le panneau décoratif sur la porte du réfrigérateur comme indiqué aux figures (fig. 17, page 7, à fig. 22, page 7).

7.3 Raccordement électrique du réfrigérateur

• Pour éviter des pertes de tension et de puissance frigorifique, le câble de raccordement doit être le plus court possible et ne doit pas être interrompu. Évitez donc de placer des interrupteurs, des connecteurs ou des répartiteurs supplémentaires.
• Débranchez l'appareil et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des appareils.

Le réfrigérateur peut être branché sur une tension continue de 12V ou 24V.

Pour des raisons de sécurité, le réfrigérateur est équipé d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les court-circuits.

Pour protéger la batterie, le réfrigerateur s'éteint automatiquement lorsque la tension n'est plus suffisante (voir tableau suivant).

	12 V	24 V
Tension d'arrêt	10,4 V	22,8 V
Tension de remise en marche	11,7 V	24,2 V

Déterminez la section nécessaire du câble en fonction de sa longueur, selon la fig. 23, page 8.

Légende de fig. 23, page 8

Axe des coordonnées	Signification	Unité
I	Longueur du câble	m
Ø	Section du câble	mm2

Respectez la polarité.

Avant de mettre l'appareil en service, vérifiez que la tension de service et celle de la batterie sont identiques (voir la plaque signalétique).

Raccordez-vous réfrigérateur

• aussi directement que possible aux pôles de la batterie ou
• à une prise femelle protégée par un fusible d'au moins 15 A (pour une tension de 12 V) ou 7,5 A (pour une tension de 24 V).

Remarque

Avant de mettre en service votre nouveau réfrigérateur, vous devez, pour des raisons d'hygiène, le nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Entretien et nettoyage », page 70).

8.1 Comment économiser de l'énergie?

• Choisissez un emplacement bien aéré et à l'abri du soleil.
• Laissez refroidir les aliments chauds avant de les déposer dans l'appareil.
• N'ouvre pas le réfrigérateur plus souvent que nécessaire.
• Ne laissez pas les portes ouvertes plus longtemps que nécessaire.
• Dégivrez le réfrigérateur dès que une couche de glace s'est formée.
• Évitez une température intérieure inutilement basse.
• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

8.2 Utilisation du réfrigérateur

Le réfrigérateur permet la conservation des aliments frais. De plus, vous pouvez conserver des aliments congélés dans le compartiment congélateur.

Attention! risques pour la santé

• Ne replacez jamais des produits en cours de décongélation ou décongelés dans le compartiment congélateur, consommez-les au plus vite.
• Veillez à ne déposer dans le réfrigerateur que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.

Veillez à ce que les boissons ou aliments placés dans des récipients en verre ne soient pas soumis à des températures trop basses.

En gelant, le volume des boissons et alimentés liquides augmente. Les récipients en verre risquent alors de se casser.

Allumez le réfrigérateur en tournant le régulateur de température (fig. 1 9, page 3) pour l'éloigner de la position « 0 » ÀpRES la mise en marche, le réfrigérateur a besoin d'environ 180 s avant que le comprésseur ne se mette en marche.

Réglage de la température

Vous pouvez régler la température progressivement à l'aide du régulateur (fig. 19, page 3). Le thermostat intégré régule la température comme suit:

• 1 = puissance frigorifique minimale
• 6= puissance frigorifique maximale

En général, une position intermédiaire est la plus adaptée.

Remarque

La puissance frigorifique peut être influencée par

• la température ambiante, la quantité des aliments à conserver,
• la fréquence de l'ouverture de la porte.

Conservation des aliments

Vous pouvez conserver des aliments dans le réfrigérateur. Normalement, la durée de conservation des aliments est indiquée sur l'emballage.

Ne conservez pas d'aliments chauds dans le réfrigérateur. Ne placez pas de récipients en verre remplis de liquides dans le compartiment congélateur.

Veuillez respecter les indications relatives à la température et à la péremption figurant sur les emballages des aliments. Observez les consignes suivantes en ce qui concerne la conservation :

• Ne recongelez jamais un produit décongelé, consommez-le au plus vite.
• Conserve les aliments qui ont tendance à absorber les odeurs et les arômes, ainsi que les liquides et les produits à forte teneur en alcool dans des contenants hermétiques.
• Enveloppez les aliments dans une feuille d'aluminium ou un film plastique et placez-les dans un récipient à couvercle. De cette façon, les arômes, la substance et la fraîcheur se conservent.

8.3 Organisation de l'espace intérieur

Vous pouvez faire varier l'organisation de l'espace intérieur du réfrigérateur en plaçant les clayettes et les compartiments de la porte selon vos besoins.

Répartition des clayettes (fig. 24, page 8)

Soulevez la clayette à l'arrière et tirez-la vers l'avant jusqu'à ce que la partie avant soit sur les glissières. Soulevez la clayette et tirez-la en l'inclinant légèrement pour la sortir complètement. Choisissez la position souhaitée et introduisez la clayette en procédant dans l'ordre inverse.

Répartition des compartiments de porte (fig. 25, page 9)

Faites glisser le compartiment de la porte dans la position souhaitée.

8.4 Régulation de l'humidité

Vous pouvez réguler l'humidité pour le bac à légumes. Pour ce faire, vous pouvez ouvrir ou fermer les fentes de ventilation au-dessus du bac à légumes (fig. 26, page 9):

Ouvrez les fentes de ventilation (1) pour diminuer la teneur en humidité. Fermez les fentes de ventilation (1) pour augmenter la teneur en humidité.

8.5 Remplacement de l'éclairage intérieur

Si l'éclairage intérieur du réfrigerateur est défectueux, vous pouvez changer l'ampoule (ampoule LED, E14, 12/24 V, 1,2 W).

Procédez comme suit (fig. 27, page 10):

Coupez l'alimentation en tension. Retirez le cache de la lampe. Retirez l'ampoule de la douille. Vissez une nouvelle ampoule dans la douille. Remettez le cache de la lampe en place. Raccordez de nouveau le réfrigérateur au courant.

Remarque

Lorsque la température ambience est très élevée, il peut arriver que le réfrigerateur fonctionne sans interruption, ce qui entraîne une formation excessive de givre sur la paroi arrière du compartiment congélateur. Mettez dans ce cas le régulateur (fig. 19, page 3) sur un niveau moins élevé (« 1 » ou « 2 »).

L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur du réfrigerateur et diminuer ainsi sa puissance frigorifique. Le dégivrage du compartiment congélateur a lieu automatiquement durant la pause du compresseur.

Une légère couche de givre ou quelques gouttes d'eau peuvent se déposer à l'intérieur du réfrigérateur s'il a été utilisé pendant un temps assez long. Ceci est normal, car l'humidité de l'air se condense en gouttes d'eau lorsque la température refroidit dans le réfrigérateur. Le réfrigérateur n'est pas défectueux.

L'eau de dégivrage s'écoule par une gouttière dans un conteneur spécial situé à l'arrière de l'appareil, au-dessus du compresseur, où elle se transforme en vapeur.

Si nécessaire, essuyez l'intérieur du réfrigérateur avec un chiffon sec.

Si l'épaisseur de la couche de givre est supérieure à 3 mm dans le compartiment congélateur, vous devez dégivrer le compartiment congélateur.

Dégivrage du compartiment congélateur

N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.

Ceci peut endommager le réfrigérateur.

Procédez de la manière suivante pour dégivrer le compartiment congélateur :

Retirez les aliments. Placez-les dans un autre réfrigérateur pour qu'ils restent froids. Coupez l'alimentation en tension. Laissez la glace dégivrer. Lorsque la glace est complètement fondue, nettoyez le réfrigérateur (voir le chapitre « Entretien et nettoyage », page 70). Raccordez de nouveau le réfrigérateur au courant.

Faites fonctionner le réfrigérateur pendant trois heures environ sur le niveau « 5 ». Mettez les aliments dans le réfrigérateur. Placez le régulateur de température sur le niveau souhaité.

8.7 Arrêt et mise hors service du réfrigérateur

Lorsque vous pouvez mettre le réfrigérateur hors service pendant une période prolongée, procédez de la façon suivante

Éteignez le réfrigérateur en tournant le régulateur de température (fig. 1 9, page 3) pour lemettre sur la position « 0 » Debranchez le cable de raccordement de la batterie ou débranchez la prise de la ligne de courant continu en la retardant du redresseur. Nettoyez le réfrigérateur (voir le chapitre « Entretien et nettoyage », page 70). Laissez la porte légèrement ouverte. Voués evitez ainsi la formation d'odeurs.

Avertissement!

Avant toute opération de nettoyage ou d'entretien du réfrigérateur, veillez à débrancher celui-ci du secteur.

• N'utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager le réfrigérateur.
• N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour détacher des objets pris dans le givre.
• N'utilisez aucun moyen mécanique ou autre pour accélérer la procédure de dégivrage.

Nettoyez le réfrigérateur régulièrement et dès qu'il est sale, avec un chiffon humide. Veillez à ce que de l'eau ne goutte pas sur les joints. Cela risque d'endommager les composants électroniques. Essuyez le réfrigérateur avec un chiffon après l'avoir nettoyé. Vérifiez régulièrement l'écoulement de l'eau de dégivrage.

Nettoyez l'écoulement de l'eau de dégivrage si nécessaire. S'il est bouché, l'eau de dégivrage s'accumule en bas du réfrigérateur.

L'écoulement de l'eau de dégivrage se trouve à l'arête du réfrigérateur, au-dessus du bac à légumes. Pour nettoyer l'écoulement de l'eau de dégivrage (fig. 28 1, page 10), utilisez l'outil de nettoyage (fig. 28 2, page 10) qui se trouve dans l'orifice de l'écoulement.

Nettoyez régulièrement les joints des portes. Nettoyez la grille du condenseur et le compresseur au dos de l'appareil avec une brosse.

10 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

Avertissement ! risque d'enfermement pour les enfants !

Avant de mettre au rebut votre ancien réfrigérateur :

• Démontez le tiroir.
• Laissez les clayettes dans le réfrigérateur, afin que les enfants ne puissent pas entrer dedans.

Un gaz isolant est utilisé sur l'appareil (voir la plaque signalétique). Renseignez-vous auprès des autorités communales responsables ou auprès de votre entreprise locale de retraitement pour connaître le retraitement correct et assurez-vous que l'appareil et toutes les substances sont retraitées de manière conforme.

Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

12 Guide de dépannage

Le compresseur ne fonctionne pas

Dysfonctionnement	Cause possible	Solution
UBORNES=0V	Interruption de la ligne de raccorde-ment entre la batterie et l'électro-nique	Étabir la connexion
	Commutateur principal défectueux(s'il fait partie des composants)	Changer l'interrupteurprincipal
	Le fusible supplémentaire de la ligneest grillé(s'il fait partie des composants)	Changer le fusible de la ligne
UBORNES≤UMARCHE	Tension de batterie trop faible	Charger la batterie
Tentative de démarrageavec UBORNES≤UARRET	Les cables sont débranchésMauvais contact (corrosion)	Étabir la connexion
	Capacité de batterie trop faible	Changement des piles
	Section du cable trop petite	Changer le cable(voir tableau à la page 63)
Tentative de démarriage avecUBORNES≥UMARCHE	Température ambiente trop élevé	-
	Ventilation par aspiration et aérationinsuffisante	Déplacer l'appareil
	Le condenseur est sale	Nettoyer le condenseur
	Ventilateur défectueux(s'il fait partiedes composants)	Changer le ventilateur
Interruption électricdans le comprésuerentre les broches	Compresseur défectueux	Changer le compréseur

UBORNES Tension entre la borne positive et la borne négative de l'électronique

UMARCHE Tension de démarrage de l'électronique

DÉMARRAGE Tension de démarrage de l'électronique UARRET Tension d'arrêt de l'électronique

Température intérieure trop basse sur le niveau « 1 » du régulateur

Dysfonctionnement	Cause possible	Solution
Le compresseur fon-c-tionne en permanence	Pas de contact établi entre la sonde du thermostat et l'évaporateur	Fixer la sonde
	Court-circuit dans la ligne de ther-mostat Thermostat défectueux	Changer le thermostat
Longue durée de fon-c-tionnement du com-presseur	Grandes quantités de givre dans le compartment congélateur	-

Diminution de la puissance frigorifique, augmentation de la température intérieure

Dysfonctionnement	Cause possible	Solution
Longue durée de fonctionnement / fonctionnement continu du comprésur	Givrage de l'évaporateur	Dégivrer l'évaporateur
	Température ambiente trop élevé	-
	Ventilation par aspiration et aération insuffisante	Déplacer l'appareil
	Le condenseur est sale	Nettoyer le condenseur
	Ventilateur défectueux (s'il fait partie des composants)	Changer le ventilateur
Le comprésur fonctionne rarement	Batterie à plat	Charger la batterie

Eau dans ou sous le réfrigérateur

Dysfonctionnement	Cause possible	Solution
De l'eau coule à l'intérieur du réfrigérateur	Le canal d'écoulement de l'eau est bouché.	Nettoyer l'écoulement.
	Les alimentés stockés empêchent que l'eau s'écoule vers le collecteur.	S'assurer que les ali-ments ne touchent pas la paroi arrêté.
De l'eau coule sur le sol.	Il y a trop d'eau dans le déflecteur d'air.	Nettoyer le déflecteur d'air.

Bruit inhabituels

Dysfonctionnement	Cause possible	Solution
Fort renflement	Les mouvements d'un élément du cir-cuit de refroidissement sont bloqués (l'élement est coincé contre la paroi)	Redresser l'élement avec précaution
	Corps étranger coincé entre l'unité de réfrigération et la paroi	Retirer le corps étranger
	Bruit du ventilateur (s'il fait partie des composants)	-

13 Caractéristiques techniques

	HDC275
N° d'article :	9105204439
Capacité du compartment réfrigérateur :	2021
Capacité compartment Congélateur :	751
Tension de raccordement :	12 V=== ou 24 V===
Puisance moyenne absorbée :	61 W
Consommation de courant à 25 °C/32 °C :	3,3 Ah/h / 5,1 Ah/h
Plage de température de refroidissement
Compartment réfrigérateur :	0 °C à +10 °C
Compartment congélateur :	-18 °C à 0 °C
Capacité utile :	2771
Classe climatique :	ST (+16 °C à +38 °C)
Humidité de l'air :	90 % maximum
Angle de gîte permanent :	maximal 30°
Quantité de fluide frigorigène :	180 g
Équivalent CO2 :	0,257 t
Potentiel d'effet de serre (GWP) :	1430
Dimensions :	voir fig. 29 , page 10
Poids :	env. 52 kg
Contrôle/certificat :	CE

Le circuit de refroidissement contient du R134a.

Contient des gaz à effet de serre fluorés

Equipement hermétiquement scellé

ZA du Pré de la Dame Jeanne

B. P.5

F-60128 Plailly

[phone]

[phone]

Mail: vé[e-mail]
