GEBRUIKSAANWIJZING HDC 275 DOMETIC

HDC275 Lees deze handleiding voor de montage en de ingebruikname zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

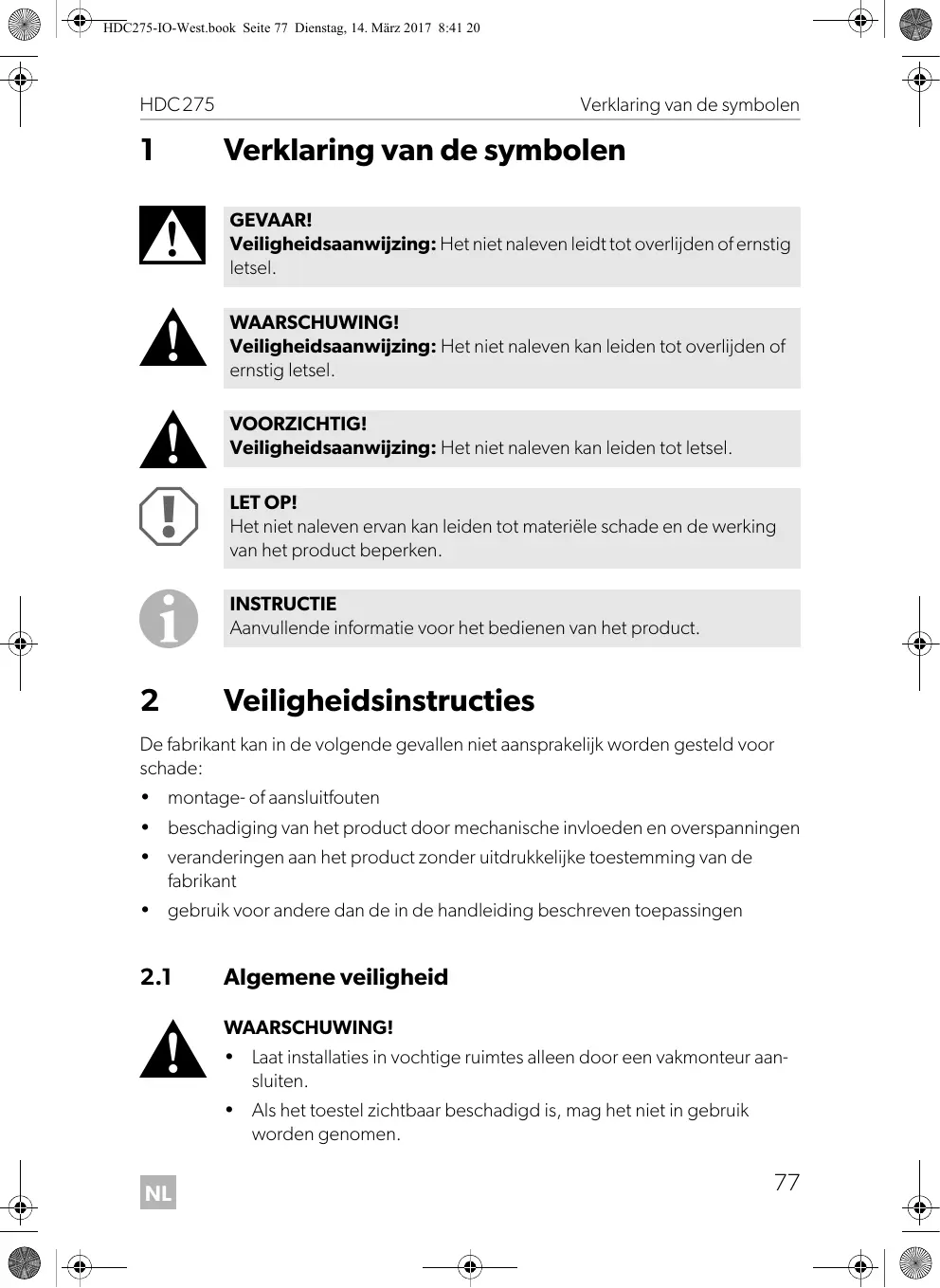

Verklaring van de symbolen

Verklaring van de symbolen GEVAAR! Veiligheidsaanwijzing: Het niet naleven leidt tot overlijden of ernstig letsel. WAARSCHUWING! Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel. VOORZICHTIG! Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel. LET OP! Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken. INSTRUCTIE Aanvullende informatie voor het bedienen van het product.

Veiligheidsinstructies

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade: • montage- of aansluitfouten • beschadiging van het product door mechanische invloeden en overspanningen • veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant • gebruik voor andere dan de in de handleiding beschreven toepassingen

WAARSCHUWING! • Laat installaties in vochtige ruimtes alleen door een vakmonteur aansluiten. • Als het toestel zichtbaar beschadigd is, mag het niet in gebruik worden genomen.

Veiligheidsinstructies

• Als de aansluitkabel van dit toestel wordt beschadigd, moet deze om gevaar uit te sluiten door de fabrikant, diens klantenservice of een gelijkwaardig gekwalificeerd persoon worden vervangen. • Reparaties aan dit toestel mogen uitsluitend door vakmonteurs worden uitgevoerd. Door ondeskundige reparaties kunnen grote gevaren ontstaan. • Dit toestel kan door kinderen vanaf 8 jaar en ouder evenals door personen met verminderde fysieke, zintuiglijke of geestelijke vermogens of tekortschietende ervaring en kennis gebruikt worden, als ze worden begeleid of hun is uitgelegd hoe ze het toestel veilig kunnen gebruiken. Ook dienen ze inzicht te hebben in de gevaren die het gebruik van het toestel met zich meebrengt. • Reiniging en gebruikersonderhoud mogen niet door kinderen zonder begeleiding worden uitgevoerd. • Houd kinderen in het oog; ze mogen niet onbewaakt met het toestel spelen. • Bewaar en gebruik het toestel buiten het bereik van kinderen onder 8 jaar. • Bewaar geen explosiegevaarlijke stoffen, zoals spuitbussen met brandbaar drijfgas, in het toestel.

• Beknellingsgevaar! Grijp niet in de scharnier. • Levensmiddelen mogen alleen in de originele verpakking of in geschikte bakken worden bewaard. • Vergelijk de spanning op het typeplaatje met de aanwezige energievoorziening. • Trek de stekker nooit aan de aansluitkabel uit het stopcontact. • Klem uw koeltoestel en andere verbruikers van de accu los voor u een snellader aansluit. • Verbreek de verbinding of schakel het koeltoestel uit, als u de motor uitschakelt. Anders kan de accu worden leeg raken. • Het koeltoestel is niet geschikt voor de opslag van bijtende of oplosmiddelhoudende stoffen. • Houd de afvoeropening altijd schoon. • Open in geen geval het koelcircuit.

NL HDC275-IO-West.book Seite 79 Dienstag, 14. März 2017 8:41 20

Veiligheidsinstructies • Transporteer het toestel nooit in horizontale stand, zodat er geen olie uit de compressor kan stromen. • Voorkom beschadiging van het koelcircuit tijdens transport. Het koudemiddel in het koelcircuit is licht ontvlambaar. Bij een beschadiging van het koelcircuit: – Vermijd open vuur en ontstekingsvonken. – Ventileer de ruimte goed. • Stel het toestel op een droge en tegen spatwater beschermde plaats op.

Veiligheid bij het gebruik van het toestel

• Blanke leidingen nooit met blote handen aanraken. VOORZICHTIG! • Voor ingebruikneming moeten toevoerleiding en stekker droog zijn. • Voorkom dat levensmiddelen tijdens het aansluiten op een accu in aanraking met accuzuur komen. • Gebruik geen elektrische toestellen binnen het koeltoestel, behalve als deze toestellen daarvoor door de fabrikant worden aanbevolen. • Plaats het toestel niet in de buurt van open vuur of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.). • Oververhittingsgevaar! Let er altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren. • Let erop dat de ventilatieopeningen niet worden afgedekt. • Vul het binnenreservoir niet met vloeistoffen of ijs. • Dompel het toestel nooit onder in water. • Bescherm het toestel en de kabels tegen hitte en vocht. • Let erop, dat de spijzen de wanden van de koelruimte niet aanraken.

Omvang van de levering

Omvang van de levering Aantal

Montageset om de deuraanslag te wijzigen

Als toebehoren verkrijgbaar (niet bij de levering inbegrepen): Omschrijving Netadapter MPS80

Artikelnr. 9600000442

Gebruik volgens de voorschriften

De koelkast HDC275 (artikelnr. 9105204439) is geschikt voor het koelen van levensmiddelen en het bewaren van diepgevroren levensmiddelen. Het toestel is ook geschikt voor het gebruik op boten.

VOORZICHTIG! Gevaar voor de gezondheid! Controleer of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

NL HDC275-IO-West.book Seite 81 Dienstag, 14. März 2017 8:41 20

Technische beschrijving

Technische beschrijving

Beschrijving van de functie

De koelkast is geschikt voor het gebruik met een gelijkspanning van 12 V of 24 V en kan zodoende bijv. ook bij kamperen of op boten worden gebruikt. Bij het gebruik op boten kan de koelkast aan een permanente helling van 30° worden blootgesteld. De koelkast kan waren tot 0 °C tot +10 °C afkoelen en koel houden. In het vriesvak kunnen diepgevroren waren bij –18 °C tot 0 °C worden bewaard. Via een temperatuurregelaar kan de gewenste temperatuur traploos worden ingesteld. Alle in de koelkast gebruikte materialen zijn geschikt voor levensmiddelen. Het koelcircuit is onderhoudsvrij.

Typeplaatje (binnen)

Condensator en compressor (achterzijde)

Koelkast opstellen en aansluiten

Koelkast opstellen en aansluiten

Neem bij de installatie op boten met name de volgende aanwijzingen in acht:

GEVAAR! als uw toestel op het stroomnet is aangesloten, dient u er absoluut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is! LET OP! Het toestel is ontworpen voor een helling van max. 30°. Neem bij het opstellen van de koelkast in acht dat het toestel voor deze omstandigheden moet zijn beveiligd. Neem bij vragen over de installatie contact op met een gekwalificeerde en gespecialiseerde firma.

Deuraanslag wijzigen

U kunt de aanslag van de deuren wijzigen, zodat de deuren naar links in plaats van naar rechts opengaan. ➤ Maak de bovenste bout (afb. 2 1, pagina 3) los, en verwijder deze. ➤ Verwijder de bovenste deur (afb. 2 2, pagina 3). ➤ Verwijder het afstandsstuk (afb. 2 3, pagina 3). ➤ Verwijder de middenscharnier (afb. 3 1, pagina 3). ➤ Verwijder de onderste deur (afb. 3 2, pagina 3). ➤ Maak de onderste bout (afb. 4 1, pagina 4) los, en verwijder deze. Aan de tegenoverliggende zijde: ➤ Bevestig de onderste bout. ➤ Breng de onderste deur aan. ➤ Bevestig de middenscharnier. ➤ Plaats het afstandsstuk. ➤ Breng de bovenste deur aan. ➤ Bevestig de bovenste bout.

Koelkast opstellen en aansluiten

Neem de volgende instructies bij inbouw in acht: • Stel de koelkast zodanig op dat de verwarmde lucht goed kan wegtrekken (omhoog of opzij afb. 5, pagina 4). Legenda bij afb. 5, pagina 4 Nr.

Afstand boven de koelkast, als er naar boven of naar de zijkant niet voldoende afvoerlucht kan circuleren

• Laat het toestel minstens vier uur staan alvorens het elektrisch aan te sluiten, zodat olie in de compressor kan terugstromen. Bouw de koelkast als volgt in: ➤ Snij indien nodig de afdichtstrips bij, en bevestig deze op de koelkast (afb. 6, pagina 5). ➤ Doe dit zoals weergegeven op de afbeeldingen (afb. 7, pagina 5, tot afb. f, pagina 6). Neem de volgende instructies in acht: – afb. 8, pagina 5: Met de onderste scharnierafdekking kan de afstand tussen koelkast en inbouwopening correct worden ingesteld. – afb. a, pagina 6: Verwijder bij rechter scharnieren het deel DX, bij linker scharnieren het deel SX. ➤ Bevestig het afdekpaneel aan de koelkastdeur zoals weergegeven in de afbeeldingen (afb. g, pagina 7, tot afb. l, pagina 7).

Koelkast opstellen en aansluiten

Koelkast elektrisch aansluiten LET OP! • Om spannings- en vermogensverlies te vermijden, moet de aansluitkabel zo kort mogelijk zijn en mag de kabel niet onderbroken worden. Vermijd daarom extra schakelaars, stekkers of verdeeldozen. • Koppel het toestel en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de toestellen beschadigen.

De koelkast kan met 12 V of 24 V gelijkspanning worden gebruikt. Voor de veiligheid is de koelkast met een elektronische beveiliging tegen verkeerd polen uitgerust, die de koelkast tegen verkeerd polen bij de accuaansluiting en tegen kortsluiting beschermt. Voor de bescherming van de accu schakelt de koelkast automatisch uit, als de spanning niet meer voldoende is (zie de volgende tabel). 12 V

24 V Uitschakelspanning

➤ Bepaal de vereiste kabeldiameter afhankelijk van de kabellengte aan de hand van afb. m, pagina 8. Legenda bij afb. m, pagina 8 Coördinatenas

A LET OP! Let op de juiste polen.

➤ Controleer voor ingebruikneming van het toestel of de bedrijfsspanning en de accuspanning overeenkomen (zie typeplaatje).

➤ Sluit uw koelkast – zo direct mogelijk op de polen van de accu aan of – op een insteekplaats aan, die met minstens 15 A (bij 12 V) resp. 7,5 A (bij 24 V) is beveiligd.

Koelkast gebruiken INSTRUCTIE Voordat u de nieuwe koelkast in gebruik neemt, moet u deze om hygiënische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud” op pagina 91).

Tips om energie te sparen

• Kies een goed geventileerde en tegen zonnestralen beschermde plaats. • Late warme levensmiddelen afkoelen, alvorens deze in het toestel koel te houden. • Open de koelkast niet vaker dan nodig. • Laat de deuren niet langer openstaan dan nodig. • Ontdooi de koelkast zodra er zich een ijslaag gevormd heeft. • Vermijd een onnodig lage binnentemperatuur. • Verwijder regelmatig stof en vuil van de condensator.

Met de koelkast kunnen verse levensmiddelen worden geconserveerd. Bovendien kunt u in het vriesvak diepgevroren levensmiddelen conserveren.

A VOORZICHTIG! Gevaar voor de gezondheid! • Vries producten die aan het ontdooien of al ontdooid zijn in geen geval opnieuw in, maar nuttig deze zo snel mogelijk. • Zorg ervoor dat er zich enkel voorwerpen of waren in de koelkast bevinden die op de gekozen temperatuur gekoeld mogen worden. LET OP! Zorg ervoor dat drank of voedsel in glazen flessen niet te sterk afkoelt. Bij het bevriezen zetten drank of vloeibare levensmiddelen uit. Hierdoor kunnen de glazen flessen kapot gaan.

➤ Schakel de koelkast in door de temperatuurregelaar (afb. 1 9, pagina 3) uit de positie „0” te draaien. ✓ Na het inschakelen heeft de koelkast ongeveer 180 sec. nodig tot de compressor begint te lopen. Temperatuur instellen U kunt de temperatuur traploos via de temperatuurregelaar (afb. 1 9, pagina 3) instellen. De geïntegreerde thermostaat regelt de temperatuur als volgt: • 1 = geringste koelvermogen • 6 = hoogste koelvermogen In het algemeen een gemiddelde instelling optimaal.

INSTRUCTIE Het koelvermogen kan worden beïnvloed door • de omgevingstemperatuur • de hoeveelheid levensmiddelen die geconserveerd dienen te worden • het aantal keren dat de deur wordt geopend

Levensmiddelen conserveren U kunt in het koelvak levensmiddelen conserveren. De conserveringstijd van de levensmiddelen is doorgaans op de verpakking aangegeven.

A LET OP! Conserveer geen warme levensmiddelen in het koelvak. Zet geen glazen potten/flessen met vloeistoffen in het vriesvak.

➤ Neem de gegevens m.b.t. temperatuur en houdbaarheid op de verpakkingen van de levensmiddelen in acht. ➤ Neem de volgende instructies bij het conserveren in acht: – Vries producten die aan het ontdooien zijn of al ontdooid zijn in geen geval opnieuw in, maar nuttig deze zo snel mogelijk. – Bewaar levensmiddelen, die snel geuren en smaken in zich opnemen, zoals vloeistoffen en producten met een hoog alcoholpercentage, in dichte potten/flessen/bakjes. – Wikkel de levensmiddelen in aluminium- of polyethyleenfolies en stop ze in afsluitbare bakken met deksel. Daardoor worden de aroma's, de substantie en de versheid beter geconserveerd.

Binnenruimte indelen

U kunt de binnenruimte van de koelkast op verschillende manieren indelen door de aflegvlakken en het deurvak volgens uw eigen wensen aan te brengen. Aflegvlakken indelen (afb. n, pagina 8) ➤ Til het aflegvlak aan de achterzijde op en trek het naar voren tot het voorste gedeelte uit de geleidingen glijdt. ➤ Til het aflegvlak op en trek dit er iets gekanteld volledig uit. ➤ Kies de gewenste positie en voer het aflegvlak naar binnen, door de procedure in omgekeerde volgorde uit te voeren. Deuropbergruimte indelen (afb. o, pagina 9) ➤ Schuif de deuropbergruimte in de gewenste positie.

U kunt de vochtigheid voor het groente- en fruitvak regelen. Hiervoor kunt u de ventilatiesleuf in de inrichting boven het groente- en fruitvak openen en sluiten (afb. p, pagina 9): ➤ Open de ventilatiesleuf (1) om het vochtigheidsgehalte te reduceren. ➤ Sluit de ventilatiesleuf (1) om het vochtigheidsgehalte te verhogen.

Binnenverlichting vervangen

Als de binnenverlichting in de koelkast defect is, kunt u de lamp (LED-lamp, E14, 12/24 V, 1,2 W) vervangen. Ga hiervoor als volgt te werk (afb. q, pagina 10): ➤ Onderbreek de voedingsspanning. ➤ Verwijder de lampafdekking. ➤ Draai de lamp uit de fitting. ➤ Draai de nieuwe lamp in de fitting. ➤ Breng de lampafdekking weer aan. ➤ Sluit de koelkast weer elektrisch aan.

I Koelkast gebruiken

Koelkast ontdooien INSTRUCTIE Bij een zeer hoge omgevingstemperatuur kan het voorkomen dat de koelkast ononderbroken werkt, hetgeen leidt tot een overmatige rijpvorming aan de achterwand van het koelvak. Zet in dat geval de draairegelaar (afb. 1 9, pagina 3) op een lagere stand („1” of „2”).

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van de koelkast als rijp afzetten, waardoor het koelvermogen vermindert. Het koelvak ontdooit automatisch tijdens de pauze van de compressor. Een dunne rijplaag of waterdruppels kunnen in de binnenkant van de koelkast achterblijven, als deze langere tijd gekoeld heeft. Dat is normaal, aangezien het vocht in de lucht tot waterdruppels condenseert, als de temperatuur in de koelkast afkoelt. De koelkast is niet defect. Het dooiwater loopt door een goot naar een speciaal reservoir aan de achterzijde van het toestel boven de compressor waar het verdampt. ➤ Reinig de koelkastbinnenzijde indien nodig met een vochtige doek. Als de rijplaag dikker is dan 3 mm, moet het vriesvak worden ontdooid.

A LET OP! Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. Dit kan de koelkast beschadigen.

Ontdooi het vriesvak als volgt: ➤ Neem de waren eruit. ➤ Bewaar deze in een ander koeltoestel zodat ze koud blijven. ➤ Onderbreek de voedingsspanning. ➤ Laat het ijs ontdooien. ➤ Wanneer het ijs compleet is gesmolten, reinigt u de koelkast (zie hoofdstuk „Reiniging en onderhoud” op pagina 91). ➤ Sluit de koelkast weer elektrisch aan. ➤ Laat de koelkast ca. drie uur werken in stand „5”. ➤ Leg de waren in de koelkast. ➤ Zet de temperatuurregeling op de gewenste stand.

Koelkast uitschakelen en stilleggen

Als u de koelkast lange tijd wilt stilleggen, gaat u als volgt te werk: ➤ Schakel de koelkast uit door de temperatuurregelaar (afb. 1 9, pagina 3) in de positie „0” te draaien. ➤ Koppel de aansluitkabels van de accu los of trek de stekker van de gelijkstroomleiding uit de gelijkrichter. ➤ Reinig de koelkast (zie hoofdstuk „Reiniging en onderhoud” op pagina 91). ➤ Laat de deur licht geopend. Zo verhindert u geurvorming.

Reiniging en onderhoud

Reiniging en onderhoud

A WAARSCHUWING! Scheid de koelkast voor reiniging en onderhoud van het net. LET OP! • Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, de koelkast zou hierdoor beschadigd kunnen raken. • Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen. • Gebruik geen mechanische of andere hulpmiddelen om het ontdooien te versnellen.

➤ Reinig de koelkast regelmatig en als hij vuil is met een vochtige doek. ➤ Let erop dat er geen water in de afdichtingen druppelt. Dit kan de elektronica beschadigen. ➤ Wis de koelkast na de reiniging droog met een doek. ➤ Controleer de dooiwaterafvoer regelmatig. Reinig de dooiwaterafvoer indien nodig. Als deze verstopt is, blijft het dooiwater achter op de bodem van de koelkast. De dauwwaterafvoer bevindt zich in het achterste deel van de koelkast boven het groente- en fruitvak. Reinig de dauwwaterafvoer (afb. r 1, pagina 10) met het reinigingsgereedschap (afb. r 2, pagina 10) dat zich in de afvoeropening bevindt. ➤ Reinig de deurafdichtingen regelmatig. ➤ Reinig het rooster van de condensator en de compressor aan de toestelachterzijde met een borstel.

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding) of tot uw speciaalzaak. Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen: • een kopie van de factuur met datum van aankoop, • reden van de klacht of een beschrijving van de storing.

A Afvoer WAARSCHUWING! Gevaar voor kinderen! Voor het afvoeren van uw oude koelkast: • Demonteer de lade. • Laat de aflegvlakken in de koelkast, zodat kinderen er niet kunnen instappen. LET OP! Bij het apparaat wordt een isolatiegas gebruikt (zie typeplaatje). Informeer u bij de verantwoordelijke plaatselijke autoriteit of bij uw plaatselijke afvalverwerkingsbedrijf over de correcte afvoer, en zorg ervoor dat het toestel en alle stoffen vakkundig worden afgevoerd.

➤ Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

Compressor loopt niet Storing

UKL = 0 V Onderbreking in de aansluitleiding accu – elektronica

Verbinding tot stand brengen

Hoofdschakelaar defect (indien aanwezig)

Hoofdschakelaar vervangen

Extra leidingzekering doorgebrand (indien aanwezig)

Leidingzekering vervangen

UKL ≤ UAAN Accuspanning te laag

Accucapaciteit te gering

Kabeldiameter te gering

Kabel vervangen (zie tabel op pagina 84)

Omgevingstemperatuur te hoog

Be- en ontluchting niet voldoende

Ventilator defect (indien aanwezig)

UKL Spanning tussen plus- en minklem van de elektronica

Binnentemperatuur te laag in regelaarstand „1” Storing

Thermostaatsensor heeft geen contact met verdamper

Kortsluiting in thermostaatleiding thermostaat defect

Thermostaat vervangen

Compressor loopt lang

In het vriesvak werd een grotere hoe- – veelheid ingevroren

Koelvermogen vermindert, binnentemperatuur stijgt Storing

IJsvorming op verdamper

Omgevingstemperatuur te hoog

Be- en ontluchting niet voldoende

Ventilator defect (indien aanwezig)

Ventilator vervangen

Accucapaciteit uitgeput

Water in of onder de koelkast Storing

Water stroomt in de binnenruimte van de koelkast

Het waterafvoerkanaal is verstopt.

De opgeslagen levensmiddelen voorkomen dat het water naar de collector stroomt.

Controleer of de levensmiddelen de achterzijde niet raken.

Water stroomt op de bodem.

Er bevindt zich te veel water in de luchtgeleider.

Reinig de luchtgeleider.

Bouwdeel van de het koelcircuit kan Bouwdeel voorzichtig niet vrij trillen (ligt tegen de wand aan) buigen

Vreemde voorwerpen tussen koelma- Vreemde voorwerpen chine en wand geklemd verwijderen Ventilatorgeluid (indien aanwezig)

Aansluitspanning: Gemiddeld opgenomen vermogen: Stroomverbruik bij 25 °C/32 °C:

12 Vg of 24 Vg 61 W 3,3 Ah/h / 5,1 Ah/h

Koeltemperatuurbereik Koelvak:

0 °C tot +10 °C Vriesvak:

–18 °C tot 0 °C Nuttige inhoud: Klimaatklasse:

Koelmiddelhoeveelheid: CO2-equivalent: Aardopwarmingsvermogen (GWP): Afmetingen: Gewicht:

180 g 0,257 t 1430 zie afb. s, pagina 10 ca. 52 kg

Keurmerk/certificaat:

Het koelcircuit bevat R134a. Bevat gefluoreerde broeikasgassen Hermetisch afgesloten apparatuur
