M-CUBE SUBWOOFER - Subwoofer MISSION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Subwoofer amplifié, baffle infini
Marque	MISSION
Modèle	M-CUBE SUBWOOFER
Construction du caisson	MDF 18 - 38 mm
Volume du caisson	17 litres
Puissance de sortie nominale (THD 1 %)	200 W
Réponse en fréquence (-6 dB)	BF : 28 Hz - 40 Hz, HF : 250 Hz - 300 Hz
Fréquence de transition (passage-bas)	250 - 300 Hz
Alimentation requise	230 - 240 V, 50 Hz (version européenne) / 110 - 120 V, 60 Hz (version nord-américaine)
Dimensions (L × l × h)	322 × 322 × 322 mm
Poids	16,0 kg
Blindage magnétique	Oui
Entrées	Entrée RCA LFE, entrée niveau HP multivoies
Sorties	Sorties HP multivoies par bornes à écrou 4 mm
Commandes	Réglage fin (transition), Bass Contour, Phase, Activation automatique
Protection	Circuit de détection de surcharge (Overdrive Protection)
Fonction d'activation automatique	Veille après 15 minutes sans signal, réveil automatique
Montage des pieds	Pieds autocollants pour sol dur, pointes et patins pour moquette
Entretien et nettoyage	Chiffon doux et sec uniquement, pas de produits abrasifs
Sécurité	Ne pas exposer à la pluie ou à l'humidité, débrancher lors d'orage
Informations générales	Conçu en Angleterre, garantie limitée à 8 jours pour l'enregistrement

FOIRE AUX QUESTIONS - M-CUBE SUBWOOFER MISSION

Comment brancher le caisson de basses M-Cube à mon récepteur ?

Dénudez et raccordez les fils de la liaison ombilicale aux sorties haut-parleur du récepteur. Chaque fil est étiqueté (LFE, avant, etc.). Raccordez la prise multivoies à l'entrée 'SPEAKER INPUT' du caisson et le câble LFE à l'entrée 'LFE IN'. Tous les canaux doivent être connectés pour que le caisson fonctionne.

Comment activer la fonction d'activation automatique ?

Sélectionnez 'AUTO POWER ON' sur le panneau arrière. Le caisson se mettra en veille après environ 15 minutes d'absence de signal et se réactivera automatiquement lorsqu'un signal est détecté. Si vous préférez qu'il reste allumé en permanence, choisissez 'AUTO POWER OFF'.

Quels réglages permettent d'optimiser les basses ?

Utilisez le réglage fin (Transition) pour ajuster la sortie des basses supérieures (250-300 Hz). Le réglage Bass Contour permet de prolonger les basses (MAX pour films, MIN pour musique). La commande Phase aide à obtenir des basses homogènes.

Que faire si le caisson de basses reste muet ?

Vérifiez tous les branchements, assurez-vous que le récepteur est sur le bon canal d'entrée, que le volume n'est pas à zéro, que le témoin d'alimentation du caisson est allumé et que la source est sous tension.

Comment nettoyer le caisson de basses ?

Utilisez uniquement un chiffon doux et sec. N'utilisez pas de chiffon humide ou de produits abrasifs pour éviter les risques d'électrocution et préserver la finition.

Puis-je utiliser le caisson de basses avec un téléviseur ?

Oui, mais placez-le à au moins 50 cm du téléviseur. Vérifiez le manuel de votre téléviseur avant de poser un haut-parleur central dessus.

Comment installer les pieds sur sol dur ou moquette ?

Sur sol dur, retirez la pellicule des quatre pieds autocollants et collez-les dans les renfoncements de la base. Sur moquette, utilisez les patins autocollants, puis vissez les pointes et contre-écrous pour mettre le caisson de niveau.

Que signifie la protection Overdrive ?

Un circuit de détection de surcharge limite la sortie à un niveau fixe en cas de dépassement. Si cela se produit, baissez le volume du récepteur pour restaurer les performances optimales.

Quelle est la puissance et la réponse en fréquence du subwoofer ?

La puissance nominale est de 200 W (THD 1 %). La réponse en fréquence est de 28 Hz à 300 Hz (-6 dB) avec une transition de 250-300 Hz.

Comment faire une réclamation sous garantie ?

Remplissez et renvoyez la carte de garantie dans les 8 jours suivant l'achat. Conservez le ticket de caisse. Pour les réparations, contactez votre revendeur. Le transport aller est à votre charge, le retour peut être facturé si le produit n'est pas défectueux.

MODE D'EMPLOI M-CUBE SUBWOOFER MISSION

Notice d'utilisation 13-14

Autres fonctions 15

Soins, entretien et depannage 16

Spécifications techniques 17

Espanol

Precauciones 26-27

Introduccion 28

1. Lisez cette notice.
2. Conserve cette notice.
3. Tenez compte de tous les averissements.
4. Suivez toutes les consignes.
5. N'utilise jamais cet apparéil à proximité d'eau.
6. Ne nettoyez ce produit qu'vec un chiffon propre.
7. N'obstruez aucune ouie d'aération. Installez le produit conformément aux instructions du fabricant.
8. N'installez pas ce produit pres d'une source de chaleur comme un radiateur, une bouche de soufflage, un four ou d'autres appareils (amplificateurs inclus) qui produit de la chaleur.

9. Ne sous-estimez pas l'aspect sécurité d'une prise mâle polarisée ou munie d'une fiche de mise à la terre. Une prise polarisée est munie de deux lames dont l'une est plus large que l'autre. Une prise munie d'une fiche de mise à la terre est munie de deux lames et d'une troisième fiche de mise à la terre. La lame la plus large ou la troisième fiche sont une mesure de sécurité. Si la prise fournie ne convient pas à votre type de prises fénelles, faites replacer la prise fénelle obsoilée par un électricien.

10. Veiliez à ce qu'il ne soit pas possible de marcher sur ou de pincer le cordon d'alimentation, sur tout au niveau des prises mâles et fémelles, des répartiteurs et à l'endetroit où ils sortent de l'appareil.

11. Debranche l'appareil en cas d'orage ou s'il doit rester inactif pendant de longues périodes.
12. Tout opération d'entretien doit être confiée à un technicien qualifié. Une opération d'entretien doit être prévue lorsque l'appareil a subi un dommage quelconque et notamment lorsque le cordon d'alimentation ou la prise ont été endommagés, en cas de déversement de liquide ou si un objet a été introduit dans l'appareil par inadvertance, en cas d'exposition de l'appareil à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.
13. ATTENTION : afin de réduire le risque d'incendie ou de décharge électrique, cet apparéil ne doit pas être exposé à la pluie ou à l'humidité ; aucun objet repli d'eau comme un vase ne doit être posé sur cet apparéil.
14. Pour débrancher complètement cet appeareil de l'alimentation secteur, débranche la prise du cordon d'alimentation du répartiteur.
15. La prise d'alimentation secteur du cordon d'alimentation doit toujours être en état de fonctionnement.

Le but du symbole de l'éclair et de la flèche contenu dans un triangle équilatéral est d'avertir l'utilisateur de la présence de "tension dangereuse" non isolée à l'intérieur du boîtier du produit, cette tension pouvant être aussi forté pourprésenter un risque de décharge électrique.

Le but du point d'exclamation contenu dans un triangle équilatéral est d'avertir l'utilisateur que la documentation qui accompagne le produit contient des consignes d'utilisation et de maintenance importantes (entretien).

Attention: si vous decide d'utiliser les pointes, veillez à ne pas percer les câbles d'alimentation secteur, etc. qui pourrait se trouver sous ou sur la moquette.

Avant de proceder à un branchement quelconque, mettez votre amplificateur hors tension.

Ne pas soumettre le caisson de basses à des températures trop floides, trop chaudes, à l'humidité ou aux rayons du soleil.

Placez votre caisson de basses à au moins 50 cm de votre téléviseur, d'un moniteur, etc. Certains fabricants interdisent que des objets soient posés sur leurs téléviseurs. Verifiez le mode d'emploi de votre téléviseur avant d'installer le haut-parleur central directement sur votre téléviseur. En cas de doute, renseignez-vous auprès de votre revendeur de téléviseurs.

Lorsque vous allumez votre système ou changez de source, reglez la commande de volume au minimum et augmentez progressivement le volume sonore.

Placez les systèmes hi-fi à l'écart du caisson de basses, sur un socle ou un meuble solides.

A l'exception du caisson de basses, les haut-parleurs ne doivent pas etre reliés a l'alimentation secteur.

Conserve les matériaux d'emballage pour pouvoir remballer et renvoyer votre caisson de basses sans risque de détérioration, en cas de besoin.

N'utilisez que les fixations/accessoires spécifiés par le fabricant.

N'utilisz pas votre amplificateur a plein volume.

Un amplificateur sollicité au-delà de ses capacities de puissance de sortie create une distorsion qui entraîne la déterioration rapide des haut-parleurs par surchauffe. Veillez à ne pas laisser votre amplificateur activé sans surveillance, dans le cadre d'une fête par exemple, et à baisser le son au premier signe audible de distorsion sonore.

Evitez les réglages à fond des commandes de tonalité ou d'égaliser graphique, qui doivent de préférence être réglées sur 'flat' (neutre) ou, dans la mesure du possible, contourées. Verifié que les haut-parleurs du système ont été câblés comme il se doit et qu'ils sont en phase.

N'essayez pas de démonter le caisson de basses. Il ne contient aucune piece pouvant être entretenue par l'utilisateur et vous entraîneriez l'annulation de votre garantie.

Felicitations !

Le M-Cube Mission est le dernier-né d'une grande famille de produits Mission réputés. Notre caisson de basses M-Cube est la solution la plus élégante pour récréer, chez vous, une expérience kinématique extraordinaire et les effets de tremblement auxquels vous donnent droit les bandes sonores des films modernes.

La carte de garantie ci-joint doit être remplie et renvoyée à Mission ou à son distributeur dans les huit jours à compter de la date d'achat.

Les revendeurs ou distributeurs ne sont pas habilités à modifier les termes de cette garantie qui ne s'applique qu'à l'acheteur d'origine et n'est pas transférable.

Veuillez conserver le ticket de caisse comme preuve d'achat.

Les réclamations dans le cadre de la garantie doivent être soumises, autant que faire se peut, par le biais du revendeur du matériel concerné.

Le matériel à contrôler sous garantie doit être considéré franco de port. S'il s'avère que le matériel respecte les caractéristiques publiées,

Mission se réserve le droit de facturer le renvoi du matériel.

Ces conditions n'ont aucune incidence sur vos droits statutaires de consommateur.

Sont exclus de cette garantie :

Toute dépréciation consécutive à une néligence, un accident, une utilisation intempete, à l'usure ou à une installation inadéquate, à un réglage ou à une réparation effectuels par un personnel non/agree.

La responsabilité d'une dépréciation ou d'une perte survenant en transit vers le ou en provenance de l'acheteur.

Les dégats consécutifs, les pertes ou blessures découlant de ou associables à ce matériel.

Toute opération d'entretien non autorisé entrainerait l'annulation de la garantie.

DEBALLAGE

Déballez minutieusement votre caisson de basses de sa boîte. Conservez les matériaux d'emballage pour pouvoir remballer et renvoyer le produit sans risque de détérioration.

PHASE 1

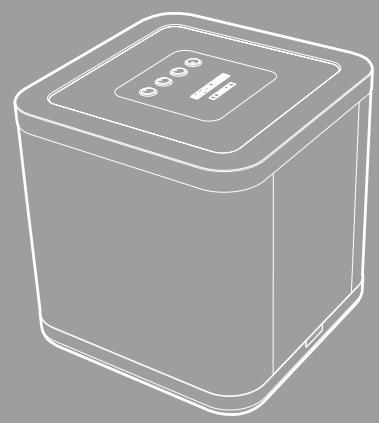

Branchement de votre récepteur au caisson de basses M-Cube

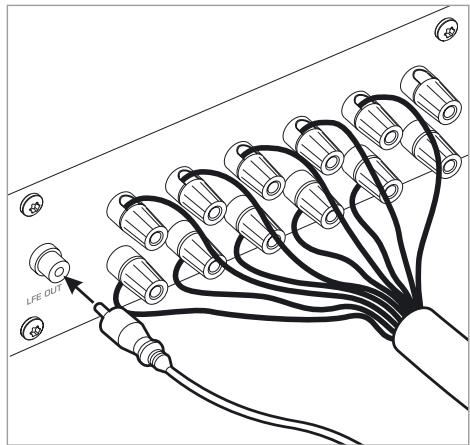

ETAPE1

Dénudez et raccordez les fils dénudés de la liaison omnilicale aux cinq sorties de haut-parleur de votre récepteur. Chaque fil est étiquete en fonction du canal d' amplificateur qui convient. Raccordez le cable portant l'étiquette 'LFE' à la prise de sortie LFE de votre récepteur.

Ne dénudez pas le canal portant l'étiquette 'REAR CENTRE' (arrière centre).*

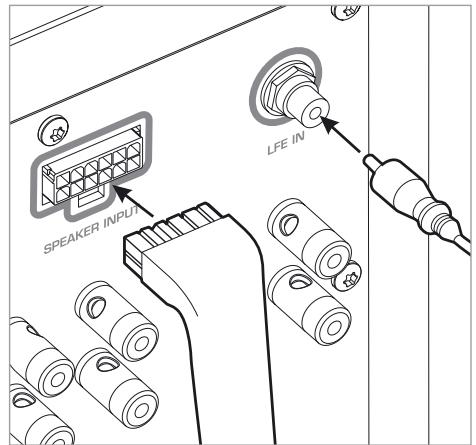

ETAPE2

Raccordez la prise multivoies du cable omnibilical à la prise d'entrée du caisson de basses portant l'étiquette 'SPEAKER INPUT' (Entree haut-parleur). Raccordez le cable LFE à la prise portant l'étiquette 'LFE IN' (Entree LFE).

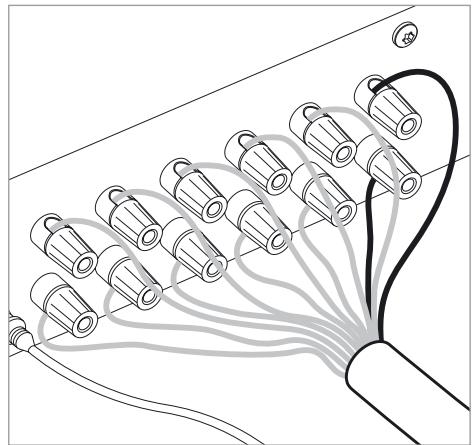

REMARQUE IMPORTANTE

VOTRE CAISSON DE BASSES NE FONCTIONNERA QUE SI VOUS RACCORDEZ TOUS LES CANAUX DU RÉCEPTEUR AU CAISSON DE BASSES PAR LE BIAIS DE LA LIAISON OMBILICALE.

*SI VOUS POSSEDEDZ UN RÉCEPTEUR À SIX CANAUX ET SI VOUS AVEZ ACHÉTE UN SIXIÈME SATELLITE, LE CANAL PORTANT L'ÉTIQUETTE 'REAR CENTRER' (ARRÊRE CENTRE) DE LA LIAISON OMBILICALE DEVRA ÉTRE RACCORDE À VÔTURE RÉCEPTEUR.

PHASE 2

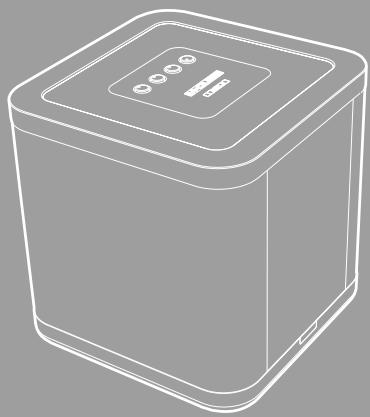

Installation du caisson de basses M-Cube

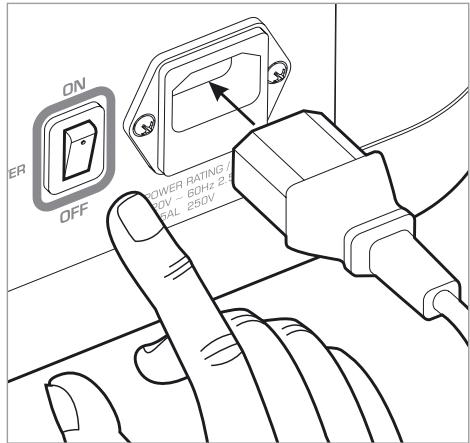

ALIMENTATION SECTEUR

L'interrupteur marche/arrêt est situé sur le panneau arrrière du caisson de basses, à côte de l'entrée IEC.

Pourmettre l'unité sous tension,commencez par insérer la prise d'alimentation secteur dans une prise femelle puis inserez la prise IEC dans l'entree IEC du caisson de basses. Ensuite, mettez l'interrupteur marche/arrêt situé à l'arrière du caisson sur 'ON' (Marche).

PourmettreI'unitéhors tension,remettez Iinterrupteur sur 'OFF'(Arret).

PRESENTATION

Le caisson de basses M-Cube a eté réglé en usine pour fonctionner en mode 'par défaut'. Les réglages par défaut vous sont indiqués dans le diagramme ci-dessous. Vous pouvez, si vous le souhaitez, modifier un ou plusieurs des réglages du caisson de basses pour que la réponse de votre M-Cube reflète vos goûts personnels.

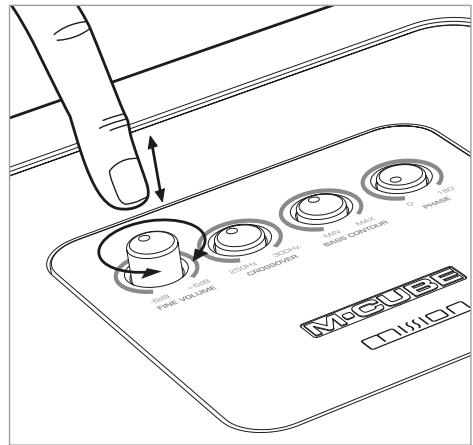

COMMANDES

REGLAGE FIN (Transition)

Ce réglage permet de peaufiner le réglage du niveau de sortie du caisson de basses.

Augmentez ce réglage (vers '300 Hz') pour augmenter la sortie des basses supérieures du caisson de basses.

Diminuez ce réglage (vers '250 Hz') pour diminuer la sortie des basses supérieures.

BASS CONTOUR

Augmentez ce réglage vers 'MAX' pour prolonger les basses et leur donner plus d'impact, moyonnant toutfois une certaine perte de vitesse et de fidélité (plus adapté à la visualisation de films). Diminuez ce réglage vers 'MIN' pour obtenir des basses plus compactes, plus détaillées moyonnant toutfois une certaine perte de poids et d'impact (plus adapté à l'écoute de la musique). Si le volume sonore est élevé, évitez de régler cette commande sur 'MAX' pour atteoir un résultat optimal.

PHASE

Bien réglée, cette commande vous permet d'obtenir des basses supérieures homogènes.

PHASE 3

Autres caractéristiques

FONCTION D'ACTIVATION AUTOMATIQUE

Si vous voulez que le caisson M-Cube inactif se mette en veille, selectionnez 'AUTO POWER ON' (Activation automatique activée) [ci-dessous]. Le caisson de basses passé en mode veille au bout d'environ 15 minutes d'absence de signal; le panneau supérieur lumineux s'estint. Le caisson de basses et le panneau supérieur se rallument en cas de détention d'un signal.

Si vous préférez que le caisson de basses resté constamment sous tension jusqu'à ce que l'alimentation secteur soit coupée, sélectionnez 'AUTO POWER OFF' (Activation automatique désactivée).

MONTAGE DES PIEDS

Sur sol dur : retirez la pellicule de protection des quatre pieds autocollants et collez-les dans les renf Oncements de la base du caisson de basses.

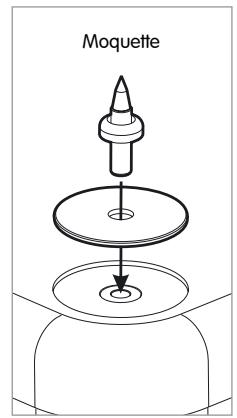

Sur sol moquetté : retirez la pellicule de protection des quatre patins autocollants et collez-les dans les renf Oncements de la base du caisson de basses. Vissez les pointes et les contre-écrous puis réglez-les pour faire en sorte que le caisson soit calé de niveau.

OVERDRIVE PROTECTION*

Votre caisson de basses M-Cube est protégé par des circuits de détction de surcharge sophistiqués :

En cas de dépassement du seuil de fonctionnement acceptable, les circuits de gain internes du caisson de basses limitent la sortie à un niveau fixe. Le caisson de basses continue de rendre le même niveau acoustique, mais moyonnant une capacité dynamique réduite par rapport à l'enregistrement d'origine.

Si vous remarquez que les circuits de protection sont activés, baissez le volume du récepteur afin de restituer la performance maximum de votre système.

Attention : Méfiez-vous des pointes, qui sont très pointues. Veillez à ne pas transpercer des cables électriques, etc sur ou sous la moquette en positionnant toute caisson de basses.

	ENTRETIEN DU PRODUIT	GUIDE DE DÉPANNAGE
Soins, entretien et dépannage	En cas de dysfonctionnement de votre caisson de basses M-Cube, veuillez renvoyer le produit dans son emballage d'origine. Le produit à soumettre à une opération d'entretien doit être renvoyé au revendeur d'origine. En cas de difficultés ou siaucun revendeur Mission n'est installé dans toute région, veuillez contacter le distributeur Mission de votre pays ou le principal centre de S.A.V de votre pays.	Le caisson de basses restemuet Vérifier tous les branchements, vérifier que le récepteur AV est régèle sur le canal d'entrée qui convient, que la commande de volume n'est pas réglée sur zéro, que le témoin d'alimentation du caisson de basses est activé et que la source est branchée et sous tension. Faible volume de sortie Vérifie la polarité des connecteurs de volume de haut-parleur au niveau du récepteur; vérifie la commande de réglage fin du volume du caisson de basses.
	ENTRETIEN DU CAISSON DE BASSES
	Ne nettoyez votre caisson de basses M-Cube qu'avoc un chiffon doux et sec. N'utilise pas un chiffon humide / mouillé pour éviter tout risque d'électrocution et n'utilise pas de produits abrasifs qui risqueraient d'en alfterer la finition.

CAISSON DE BASSES

Type de caisson : assisté électroniquement, baffle infini

Construction du caisson : MDF 18 - 38 mm

Volume du caisson : 17 litres

Puisance de sortie nominale

(taux d'harmonique continu 1 %): 200 W

Réponse en fréquence (-6 dB): BF: 28 Hz - 40 Hz

HF:250Hz-300Hz

Transition passage-bas : 250 - 300 Hz

Alimentation requise : 230 - 240V, 50 Hz (version européen)

110 - 120V, 60 Hz (version nord-américaine)

Dimensions : 322 × 322 × 322 ~mm

Poids 16,0 kg

Blindage magnétique : Oui

Entres / sorties : entree RCA LFE, entrée niveau HP multivoies ; Sorties HP multivoies par bornes à écrou 4 mm

IAG est une société affiliée à part entière de IAG Macao Commercial Offshore Ltd.

caracteristiques soumises à modifications sans préavis. E&OE

Conçu en Angleferre.
