BEDIENUNGSANLEITUNG M-CUBE SUBWOOFER MISSION

Deutsch Vorsichtshinweise Einleitung Montage und Einstellung Zusätzliche Merkmale Pflege, Wartung und Fehlersuche Technische Daten

1. Lesen Sie diese Anleitung.

2. Bewahren Sie diese Anleitung auf.

3. Beachten Sie alle Warnhinweise.

4. Befolgen Sie alle Anweisungen.

10. Schützen Sie Ihr Stromkabel, damit niemand darauf treten kann und damit es nicht

eingeklemmt werden kann, besonders an Steckern, Verlängerungskabeln, Steckerleisten und dergleichen und am Austrittspunkt am Gerät.

11. Ziehen Sie den Netzstecker dieses Geräts bei Gewittern ab und auch dann, wenn das

Gerät längere Zeit außer Gebrauch sein wird.

7. Verstopfen/blockieren Sie keine Lüftungsöffnungen. Installieren Sie das Gerät gemäß

der Anleitung des Herstellers.

12. Überlassen Sie alle Wartungsarbeiten qualifiziertem Wartungspersonal.

Wartung/Repartur wird erforderlich, wenn das Gerät in irgendeiner Weise beschädigt wurde, z.B. wenn ein Netzkabel oder ein Stecker beschädigt ist, Flüssigkeit auf oder über das Gerät verschüttet wurde oder Gegenstände in das Gerät hineingefallen sind, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht richtig funktioniert oder fallengelassen wurde.

8. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern,

Warmluftklappen, Öfen oder sonstigen Wärme erzeugenden Geräten (einschließlich Verstärkern).

13. ACHTUNG! Um die Brandgefahr und das Risiko von Elektroschocks zu verringern, darf

das Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden und Flüssigkeit enthaltende Gegenstände, wie z.B. Vasen, dürfen nicht auf dem Gerät abgestellt werden.

9. Beachten Sie die Sicherheitsfunktion des gepolten oder Erdungssteckers. Ein gepolter

Stecker hat zwei Flachstifte, von denen einer breiter als der andere ist. Ein Erdungsstecker hat zwei Flachstifte und einen dritten Erdungsstift. Der breite Flachstift bzw. der dritte Stift dienen Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in ihre Steckdose passt, wenden Sie sich an einen Elektrotechniker, damit er ggf. die veraltete Steckdose ersetzt.

14. Um dieses System völlig von der Netzstromversorgung zu trennen, ist der Stecker des

Stromversorgungskabels aus der Steckdose zu ziehen.

5. Verwenden Sie das Gerät nicht in der Nähe von Wasser.

6. Reinigen Sie es nur mit einem trockenen Tuch.

15. Der Netzstecker des Stromversorgungskabels muss leicht bedienbar bleiben.

m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 21 Das Blitzsymbol mit Pfeilkopf in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein von nicht isolierter „gefährlicher Spannung" im Produktgehäuse hinweisen, die hoch genug sein kann, um ein Elektroschockrisiko für Personen darzustellen. Achtung! Achten Sie beim Verwenden von Ständerspitzen darauf, dass diese keine Netzkabel usw. unter/über dem Teppichboden durchstechen. Schalten Sie zum Herstellen von Anschlüssen Ihren Verstärker aus. Setzen Sie Ihren Subwoofer nicht starker Kälte, Hitze, Feuchtigkeit und starkem Sonnenlicht aus. Positionen Sie Ihren Subwoofer wenigstens 0,5m von Fernsehgeräten, Computern usw. entfernt auf. Einige Hersteller verbieten das Ablegen von Gegenständen auf ihren Fernsehgeräten. Lesen Sie diesbezüglich in der Bedienungsanleitung für Ihr Fernsehgerät nach, bevor Sie den Mittel-Lautsprecher direkt auf Ihrem Fernsehgerät installieren. Fragen Sie im Zweifelsfall Ihren Fernsehhändler. Das Ausrufungszeichen in einem gleichseitigen Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungs(Service-)anweisungen in dem das Produkt begleitenden Informationsmaterial aufmerksam machen. Stellen Sie beim Einschalten Ihres Systems oder beim Wechseln der Schallquelle den Lautstärkeregler auf Mindestlautstärke und erhöhen Sie die Lautstärke dann allmählich. Positionieren Sie Hifi-Elektronik vom Subwoofer entfernt auf einem starren Ständer oder einem Schrank. Schließen Sie Ihre Lautsprecher, ausgenommen Subwoofers, nicht an die Netzstromversorgung an. Bewahren Sie sämtliches Verpackungsmaterial auf, damit Sie Ihren Subwoofer ggf. wieder verpacken und unbeschädigt versenden können. Verwenden Sie nur vom Hersteller zugelassene Zusatz/Zubehörteile. Wenn ein Verstärker über sein Leistungsabgabevermögen hinaus getrieben wird, erzeugt er Verzerrungen, die schnell zu einer Beschädigung Ihrer Lautsprecher durch Überhitzen führen. Achten Sie darauf, dass Ihr Verstärker während der Wiedergabe, z.B. bei Parties, nicht unbeaufsichtigt gelassen wird, und verringern Sie die Lautstärke bei ersten Anzeichen einer hörbaren Verzerrung. Vermeiden Sie extreme Einstellungen von Klangreglern oder Graphic-Equalizern. Sie sollten am besten „flach" eingestellt oder möglichst umgangen werden. Stellen Sie sicher, dass alle Lautsprecher in der Anlage richtig verkabelt und gleichphasig sind. Der Subwoofer darf nicht zerlegt werden. Er enthält keine reparierbaren/austauschbaren Teile. Außerdem wird dadurch die Garantie ungültig. Verwenden Sie Ihren Verstärker nicht bei voller Lautstärke. 18 -19 m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 22 Wir gratulieren Ihnen zu Ihrem Kauf Der Mission M-Cube ist das Neueste in einer langen Reihe renommierter Mission-Produkte. Der M-Cube Subwoofer liefert Ihnen ein vollkommenes Kinoerlebnis in modischem Design und erzeugt die fühlbaren Basseffekte, die den Soundtrack moderner Kinofilme begleiten. GARANTIEBEDINGUNGEN Die beiliegende Garantiekarte ist auszufüllen und innerhalb von 8 Tagen ab dem Kaufdatum an Mission oder ihren Vertriebshändler zurückzusenden. Diese Garantie ist persönlich für den ursprünglichen Käufer und nicht übertragbar. Die Bedingungen dieser Garantie dürfen von keinem Händler oder Vertriebshändler geändert werden. Bitte bewahren Sie die Verkaufsquittung als Kaufbeleg auf. Garantieansprüche müssen möglichst immer durch den Händler gestellt werden, bei dem das Gerät gekauft wurde. Für im Rahmen der Garantie zu untersuchende Geräte ist die Rücklieferung rückfrachtfrei. Mission behält sich das Recht vor, eine Gebühr zu erheben, wenn sich bei der Überprüfung zeigt, dass der betreffende Artikel der veröffentlichten Spezifikation entspricht. Ihre gesetzlichen Verbraucherrechte werden durch die obigen Bedingungen nicht beeinflusst. Garantieausschlüsse: Durch Vernachlässigung, Missbrauch, Abnutzung oder falsche Installation, Einstellung oder Reparatur durch unbefugtes Personal oder versehentlich verursachte Schäden. Haftung für während des Transports von oder zu dem Käufer entstandene Schäden oder Verluste. Durch dieses Gerät oder in Verbindung mit ihm hervorgerufene Folgeschäden, -verlust oder verletzungen. Unbefugte Wartung führt in jedem Fall zum Verlust der Garantie. A U S PA C K E N Nehmen Sie Ihren Subwoofer vorsichtig aus der Kiste. Bewahren Sie sämtliches Verpackungsmaterial auf, damit Sie Ihren Subwoofer im Bedarfsfall wieder verpacken und unbeschädigt versenden können. m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 23 PHASE 1

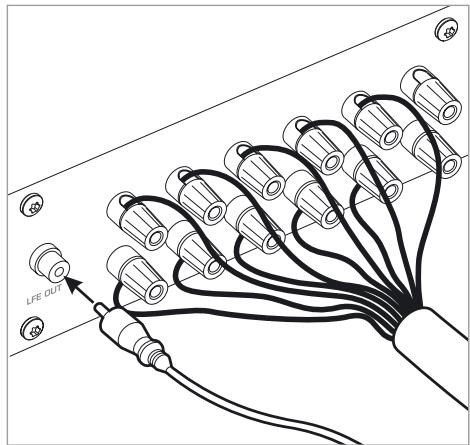

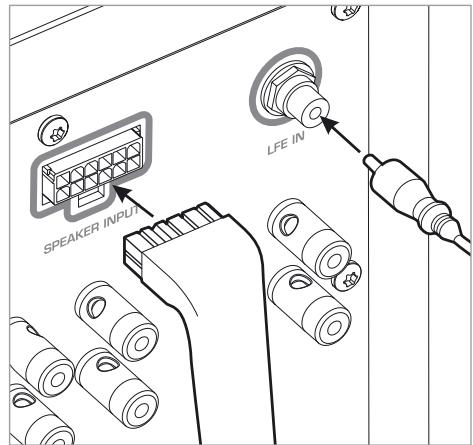

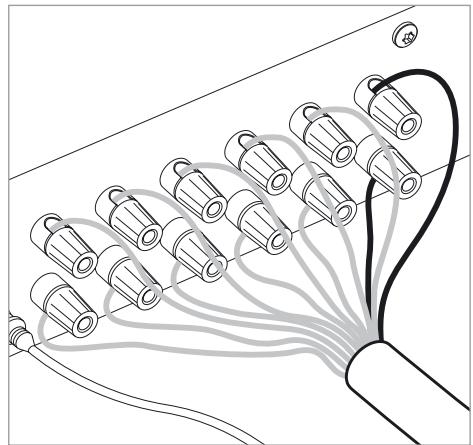

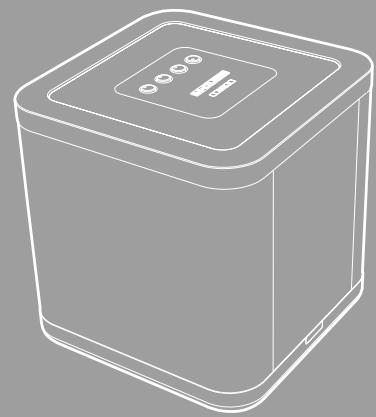

BEACHTEN Anschluss des Receivers an den M-Cube Subwoofer Isolieren Sie die Adern des Speisekabels ab und schließen Sie sie an die 5 Lautsprecherpegelausgänge Ihres Receivers an. Jede Ader ist entsprechend dem zutreffenden Verstärkerkanal gekennzeichnet. Schließen Sie die mit 'LFE' bezeichnete Ader an der LFEAusgangsbuchse Ihres Receivers an. Der mit 'REAR CENTRE' bezeichnete Kanal darf nicht abisoliert oder angeschlossen werden. * Stecken Sie den Mehrwegstecker des Speisekabels in die mit 'SPEAKER INPUT' gekennzeichnete Subwoofer-Eingangsbuchse. Schließen Sie das LFE-Kabel an die mit 'LFE IN' gekennzeichnete Buchse an. DAMIT IHR SUBWOOFER RICHTIG FUNKTIONIERT, MÜSSEN SIE ALLE RECEIVERKANÄLE ÜBER DAS

UND EINEN SECHSTEN SATELLITEN ERWORBEN

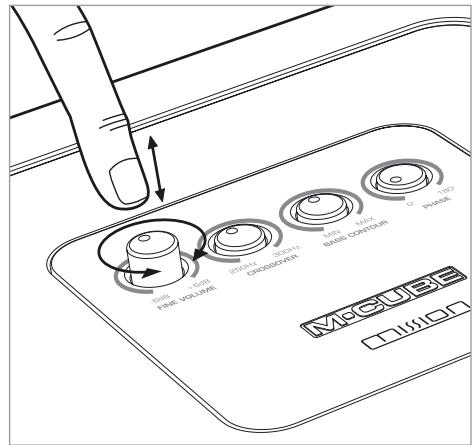

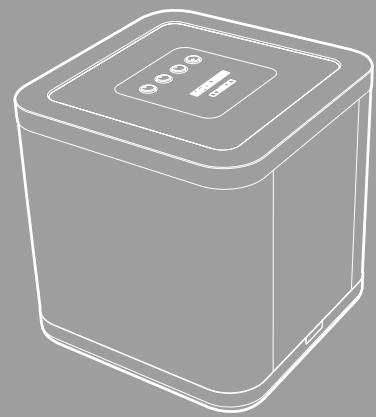

DIE REGLER IM ÜBERBLICK

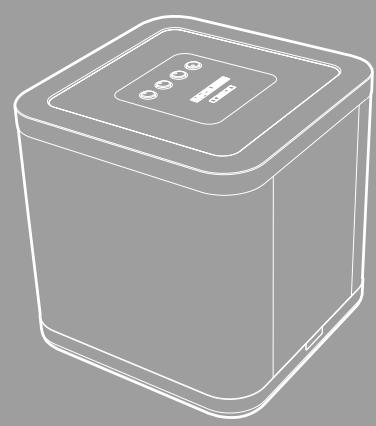

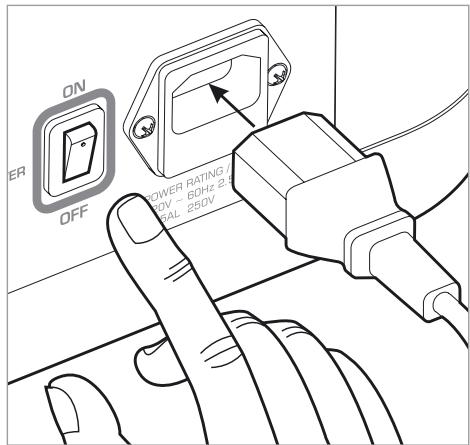

REGLER Einstellen des M-Cube Subwoofers Der Netzschalter befindet sich an der Rückwand des Subwoofers neben der IEC-Netzbuchse. Der M-Cube Subwoofer wurde werksseitig auf Betrieb im Standardmodus eingestellt. Die Vorgabeeinstellungen sind im Schaubild unten links abgebildet. Über die Subwoofer-Regler können Sie die Subwoofer-Leistung aber auch auf Ihren persönlichen Geschmack abstimmen. FINE VOLUME Mit diesem Regler können Sie den SubwooferAusgabepegel feineinstellen. Zum Einschalten der Einheit stecken Sie zuerst den Netzkabelstecker in die Netzsteckdose und dann den IEC-Stecker in die IEC-Netzbuchse im Subwoofer. Schalten Sie dann den Netzschalter an der Rückseite des Subwoofers auf 'ON'. Zum Abschalten des Geräts schalten Sie den Schalter wieder auf 'OFF'. CROSSOVER Drehen Sie den Übergangsfrequenz-Regler in Richtung auf '300Hz', um die obere Bassausgabe vom Subwoofer zu erhöhen. Durch Drehen in Richtung auf '250Hz' wird sie verringert. BASS CONTOUR Durch Drehen dieses Reglers in Richtung 'MAX' erhalten Sie mehr Basserweiterung und einen höheren Wirkungsgrad auf Kosten von etwas Geschwindigkeit und Wiedergabetreue (eignet sich mehr für Filme). Zurückdrehen dieses Reglers in Richtung auf 'MIN' sorgt für sauberer definierten und genauer strukturierten Bass auf Kosten von etwas Kraft und Wirkungsgrad (eignet sich mehr für Musik). Bei hohen Zuhörpegeln sind für eine optimale Wiedergabe Einstellungen nahe an 'MAX' zu vermeiden. PHASE Die richtige Einstellung dieses Reglers trägt dazu bei, einen gleichmäßig klingenden oberen Bass zu erhalten. m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 25 PHASE 3 AUTOPOWER-FUNKTION ANBRINGEN DER SUBWOOFER-FÜßE OVERDRIVE-SCHUTZ Zusätzliche Merkmale Wenn der M-Cube Subwoofer auf Standby-Betrieb schalten soll, wenn er nicht in Gebrauch ist, wählen Sie 'AUTO POWER ON' [unten] aus. Wenn etwa 15 Minuten lang kein Signal vorliegt, schaltet der Subwoofer in den Standby-Betrieb und das beleuchtete Feld oben auf der Box wird ausgeschaltet. Subwoofer und Bedienfeld werden wieder eingeschaltet, sobald ein Signal erfasst wird. Harte Fußböden: Ziehen Sie die Schutzschicht von den vier (4) selbstklebenden Gummifüßen ab. Setzen Sie die Gummifüße in die Vertiefungen am Boden des Subwoofers ein. Ihr M-Cube Subwoofer wird von einer hochentwickelten OverdriveErfassungsschaltung geschützt: Soll der Subwoofer dauernd eingeschaltet bleiben, bis die Netzstromversorgung abgeschaltet wird, wählen Sie 'AUTO POWER OFF'. Teppichböden: Ziehen Sie die Schutzschicht von den vier (4) selbstklebenden Gummiunterlagen ab. Bringen Sie die Unterlagen in die Vertiefungen am Boden des Subwoofers an. Schrauben Sie die Ständerspitzen und Sicherungsmuttern ein und stellen Sie sie so ein, dass der Subwoofer in der gewünschten Position gerade steht. Harte Fußböden Teppichboden Wenn die sichere Betriebsschwelle überschritten wird, begrenzt die innere Verstärkungsschaltung des Subwoofers die Ausgabe auf einen festen Pegel. Die Ausgabe des Subwoofers bleibt weiter auf dem gleichen Pegel, aber mit reduzierter Dynamik im Vergleich zur Originalaufzeichnung.Wenn Sie die Aktivierung der Schutzschaltung bemerken, müssen Sie die Receiver-Lautstärke verringern, um von Ihrem System wieder die Höchstleistung zu erhalten. Achtung! Vorsicht - die Ständerspitzen sind sehr scharf. Achten Sie beim Positionieren des Subwoofers darauf, dass die Ständerspitzen nicht in Elektrokabel usw. unter oder über dem Teppichboden gestochen werden.

m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 26 PRODUKTSERVICE Pflege, Wartung und Fehlersuche Sollte in Ihrem M-Cube Subwoofer eine Störung auftreten, senden Sie das Produkt in seiner Originalverpackung zurück. Zu wartende/reparierende Produkte sind an den Händler zurückzusenden, bei dem sie gekauft wurden. Falls Sie dabei Schwierigkeiten haben sollten oder es in Ihrer Gegend keinen Mission-Händler geben sollte, setzen Sie sich mit dem Mission-Vertriebshändler für Ihr Land oder mit dem Haupt-Service-Center für Ihr Land in Verbindung. FEHLERSUCHANLEITUNG Kein Ton aus dem Subwoofer Bass klingt verzerrt oder dröhnend Prüfen Sie alle Anschlüsse. Stellen Sie folgendes sicher: AV-Receiver ist auf den richtigen Eingangskanal eingestellt, Lautstärke ist über null, SubwooferLeistungsstatusanzeige ist stromführend, Schallquelle ist angeschlossen und eingeschaltet. Reduzieren Sie den LFE-Pegel am Receiver; stellen Sie den Bass Contour-Regler auf einen niedrigeren Wert ein; stellen Sie den Fine Volume-Regler am Subwoofer auf eine niedriger Einstellung; stellen Sie den Subwoofer im Receiver-Setup auf Empfang von 'LFE only' (nur LFE) ein; schalten Sie im Stereo-Betrieb den Subwoofer im ReceiverMenü auf 'Off' (aus); bewegen Sie den Subwoofer weiter von Zimmerecken/Wänden weg. Geringe Tonausgabe Prüfen Sie die Polarität der Lautsprecherpegelverbinder am Receiver, prüfen Sie die Einstellung des Fine VolumeReglers am Subwoofer. SUBWOOFER-PFLEGE Reinigen Sie Ihren Subwoofer nur mit einem weichen trockenen Tuch. Verwenden Sie keine feuchten/nassen Tücher Elektroschockgefahr! - und keine scheuernden Mittel, da diese die Oberflächen beschädigen könnten. m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 27 SUBWOOFER Technische Daten Antriebe: zwei langhubige 8-Zoll-Tieftonlautsprecher, mit Kraftausgleich (force cancelled) Gehäusetyp: elektronisch unterstützt, geschlossene Box (infinite baffle) Gehäusebauweise: mitteldichte Faserplatte, 18 - 38 mm Gehäuseinhalt: 17 Liter Nennleistungsabgabe (kontinuierlich 1 % THD): 250 W Frequenzgang (-6 dB): Niederfrequenz: 28 Hz - 40 Hz Hochfrequenz: 250 Hz - 300 Hz Energiebedarf:

230 - 240V, 50 Hz (Version für Europa)

110 - 120V, 60 Hz (Version für Nordamerika)

Abmessungen: 322 x 322 x 322 mm Gewicht: 16,0 kg Magnetische Abschirmung:

Ein-/Ausgänge: RCA LFE-Eingang, MehrwegLautsprecherpegeleingang; Lautsprecherausgänge mit 4-mmMehrweganschlussklemmen 24 -25 m-cube sub manual 03-11-04.qxd 15/12/2004 08:24 Page 28 I M P O R TA N T E S I N S T R U C C I O N E S D E S E G U R I D A D
