Type d'appareil	Enceinte audio
Configuration	Satellite
Installation	Murale ou sur pied
Réponse en fréquence	Non précisé
Puissance nominale	Non précisé
Impédance	Non précisé
Sensibilité	Non précisé
Connectivité	Filaire
Dimensions	Compacte
Poids	Non précisé
Couleur	Non précisé
Accessoires inclus	Supports de fixation
Usage recommandé	Home cinéma, Hi-Fi
Matériaux	Bois et plastique
Garantie	Non précisé

FOIRE AUX QUESTIONS - M-CUBE SATELLITE MISSION

Comment puis-je installer le M-CUBE SATELLITE ?

Pour installer le M-CUBE SATELLITE, suivez les étapes suivantes : 1. Déballez le produit et vérifiez le contenu. 2. Placez l'appareil dans un endroit dégagé, loin des obstructions. 3. Connectez l'alimentation à une prise électrique. 4. Suivez les instructions affichées à l'écran pour terminer la configuration.

Que faire si le M-CUBE SATELLITE ne s'allume pas ?

Vérifiez d'abord si l'appareil est correctement branché à une prise électrique. Assurez-vous que la prise fonctionne en testant avec un autre appareil. Si le problème persiste, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant 10 secondes.

Comment rétablir la connexion satellite ?

Pour rétablir la connexion satellite, accédez au menu des paramètres, sélectionnez 'Configuration satellite' et suivez les instructions pour rechercher de nouveau les satellites. Assurez-vous que l'antenne est correctement orientée.

Le M-CUBE SATELLITE ne trouve pas de chaînes. Que faire ?

Vérifiez que l'antenne est correctement installée et orientée. Accédez aux paramètres et effectuez une nouvelle recherche de chaînes. Si le problème persiste, assurez-vous que votre abonnement est actif et que les paramètres de votre fournisseur de services sont corrects.

Comment effectuer une mise à jour du logiciel ?

Pour mettre à jour le logiciel du M-CUBE SATELLITE, allez dans le menu des paramètres, sélectionnez 'Mise à jour du système' et suivez les instructions à l'écran. Assurez-vous que votre appareil est connecté à Internet.

Que faire si l'image est pixelisée ou saccadée ?

Cela peut être dû à une mauvaise réception du signal. Vérifiez l'orientation de l'antenne et assurez-vous qu'il n'y a pas d'obstacles. Vous pouvez également essayer de redémarrer l'appareil pour voir si cela améliore la situation.

Le télécommande ne fonctionne pas, que faire ?

Vérifiez si les piles de la télécommande sont correctement installées et si elles sont encore chargées. Si la télécommande ne répond toujours pas, essayez de la réinitialiser en retirant les piles pendant quelques minutes.

Comment contacter le support technique ?

Pour contacter le support technique, veuillez visiter notre site web et accéder à la section 'Assistance'. Vous y trouverez un numéro de téléphone et une adresse email pour obtenir de l'aide.

MODE D'EMPLOI M-CUBE SATELLITE MISSION

Soins, entretien et dépannage

Spécifications techniques

Español Attention : si vous utilisez les pointes, veillez à ce qu'elles ne percent pas les câbles d'alimentation secteur, etc. qui peuvent se trouver sous/sur la moquette. Avant de procéder à un branchement quelconque, mettez votre amplificateur hors tension. Lorsque vous allumez votre système ou changez de source, réglez la commande de volume au minimum et augmentez progressivement le volume sonore. N'utilisez pas votre amplificateur à plein volume. Evitez les réglages à fond des commandes de tonalité ou d'égaliseur graphique, qui doivent de préférence être réglées sur 'flat' (neutre) ou, dans la mesure du possible, contournées. Vérifiez que les haut-parleurs du système ont été câblés comme il se doit et qu'ils sont en phase. FRANÇAIS Ne pas exposer les haut-parleurs à des températures trop froides, trop chaudes, à l'humidité ou aux rayons du soleil. remballer et renvoyer vos haut-parleurs sans risque de détérioration, en cas de besoin. A l'exception du caisson de basses, les haut-parleurs ne doivent pas être reliés à l'alimentation secteur. L'appareil ne doit pas être exposé aux fuites ou éclaboussures et aucun objet plein d'eau (comme un vase, par exemple) ne doit être posé sur l'appareil. N'essayez pas de démonter les haut-parleurs. Ils ne contiennent aucune pièce pouvant être entretenue par l'utilisateur et vous entraîneriez l'annulation de votre garantie. Placez les systèmes hi-fi à l'écart des haut-parleurs, sur un socle ou un meuble solides. Les haut-parleurs ne doivent pas être posés sur une étagère ou un meuble sur lesquels sont déjà disposés des appareils électroniques hi-fi. N'utilisez que le socle ou les pattes de fixation spécifiés par le fabricant ou vendus avec le produit. Ne rien poser sur les haut-parleurs. Conservez les matériaux d'emballage pour pouvoir Certains fabricants interdisent que des objets soient posés sur leurs téléviseurs. Vérifiez le mode d'emploi de votre téléviseur avant d'installer le haut-parleur central directement sur votre téléviseur. En cas de doute, renseignez-vous auprès de votre revendeur de téléviseurs. Un amplificateur sollicité au-delà de ses capacités de puissance de sortie crée une distorsion qui entraîne la détérioration rapide des haut-parleurs par surchauffe. Veillez à ne pas laisser votre amplificateur activé sans surveillance, dans le cadre d'une fête par exemple, et à baisser le son au premier signe audible de distorsion sonore. Vos haut-parleurs satellites Mission M-Cube sont la solution la plus élégante pour faire de votre pièce un véritable temple acoustique dédié aux formats modernes de DVD et CD. La technologie brevetée NXT® permet aux satellites M-Cube de s'harmoniser avec l'acoustique d'une pièce pour vous laisser entièrement libre de les placer où vous voulez pour en compléter le décor. La carte de garantie ci-jointe doit être remplie et renvoyée à Mission ou à son distributeur dans les huit jours à compter de la date d'achat. Les revendeurs ou distributeurs ne sont pas habilités à modifier les termes de cette garantie qui ne s'applique qu'à l'acheteur d'origine et n'est pas transférable. Veuillez conserver le ticket de caisse comme preuve d'achat. 1 carte de garantie 1 caisson de basses amplifié (actif) M-Cube 1 carton d'accessoires contenant : 3 paquets de membranes M-Cube de 3 supports muraux rechange 3 connecteurs pour supports muraux 2 x 16 mètres de câble de haut-parleur 4 pieds de caisson de basses 3 x 7 mètres de câble de haut-parleur 4 tampons de caisson de basses 1 câble d'alimentation secteur 4 pointes de caisson de basses 1 liaison ombilicale 3 vis m6 2 modes d'emploi 2 clés Allen Les réclamations dans le cadre de la garantie doivent être soumises, autant que faire se peut, par le biais du revendeur du matériel concerné. Le matériel à contrôler sous garantie doit être considéré franco de port. S'il s'avère que le matériel respecte les caractéristiques publiées, Mission se réserve le droit de facturer le renvoi du matériel. Ces conditions n'ont aucune incidence sur vos droits statutaires de consommateur. Sont exclus de cette garantie : Toute détérioration consécutive à une négligence, un accident, une utilisation intempestive, à l'usure ou à une installation inadéquate, à un réglage ou à une réparation effectués par un personnel non agréé. La responsabilité d'une détérioration ou d'une perte survenant en transit vers le ou en provenance de l'acheteur. Les dégâts consécutifs, les pertes ou blessures découlant de ou associables à ce matériel. Toute opération d'entretien non autorisée entraînerait l'annulation de la garantie. DÉBALLAGE Déballez minutieusement chaque composant de la boîte. Conservez les matériaux d'emballage pour pouvoir remballer et renvoyer le produit sans risque de détérioration.

10 - 11

Montage mural du satellite M-Cube Plaquez le support contre le mur et marquez les emplacements des deux points d'ancrage. Après vous être muni de fixations adaptées à la surface de montage, percez deux trous dans lesquels viendront s'insérer les supports. Fixez le support mural sur le support en le faisant coulisser verticalement. Desserrez le mécanisme de verrouillage à l'aide de la clé Allen fournie. Réglez l'inclinaison du bras du support mural selon votre préférence et resserrez la vis du mécanisme de verrouillage. Fixez le satellite et le connecteur au support mural à l'aide de la vis M6 fournie. Avant de serrer à fond, faites pivoter le satellite pour lui faire adopter l'angle voulu. Posez les supports au mur à l'aide des vis à tête fraisée qui conviennent (non fournies). Remarquez que le connecteur entre le satellite et le support est muni d'un dispositif de centrage qui ne se monte que dans un sens. Montage du satellite M-Cube sur le socle Fixez la base du socle sur le montant. Calez l'ensemble à l'aide de la vis M3 fournie. Faites passer le câble du haut-parleur à travers la base du socle puis fixez les pointes et les contre-écrous à la base du socle en veillant à utiliser les embouts de pointe qui conviennent à votre type de sol. Faites passer le câble du haut-parleur à travers le passe-fil puis insérez le passe-fil dans le socle. Vissez le connecteur du socle dans le satellite à l'aide de la longue vis M6 fournie. Placez le satellite sur le montant et vissez le connecteur du socle au socle à l'aide de deux vis M3. Attention : prenez vos précautions : les pointes du socle sont très pointues. Lorsque vous positionnez les haut-parleurs, veillez à ne pas percer les câbles électriques, etc. qui pourraient se trouver sous ou sur la moquette. Sols durs Remarquez que le connecteur entre le satellite et le support est muni d'un dispositif de centrage qui ne se monte que dans un sens. Moquette

12 - 13

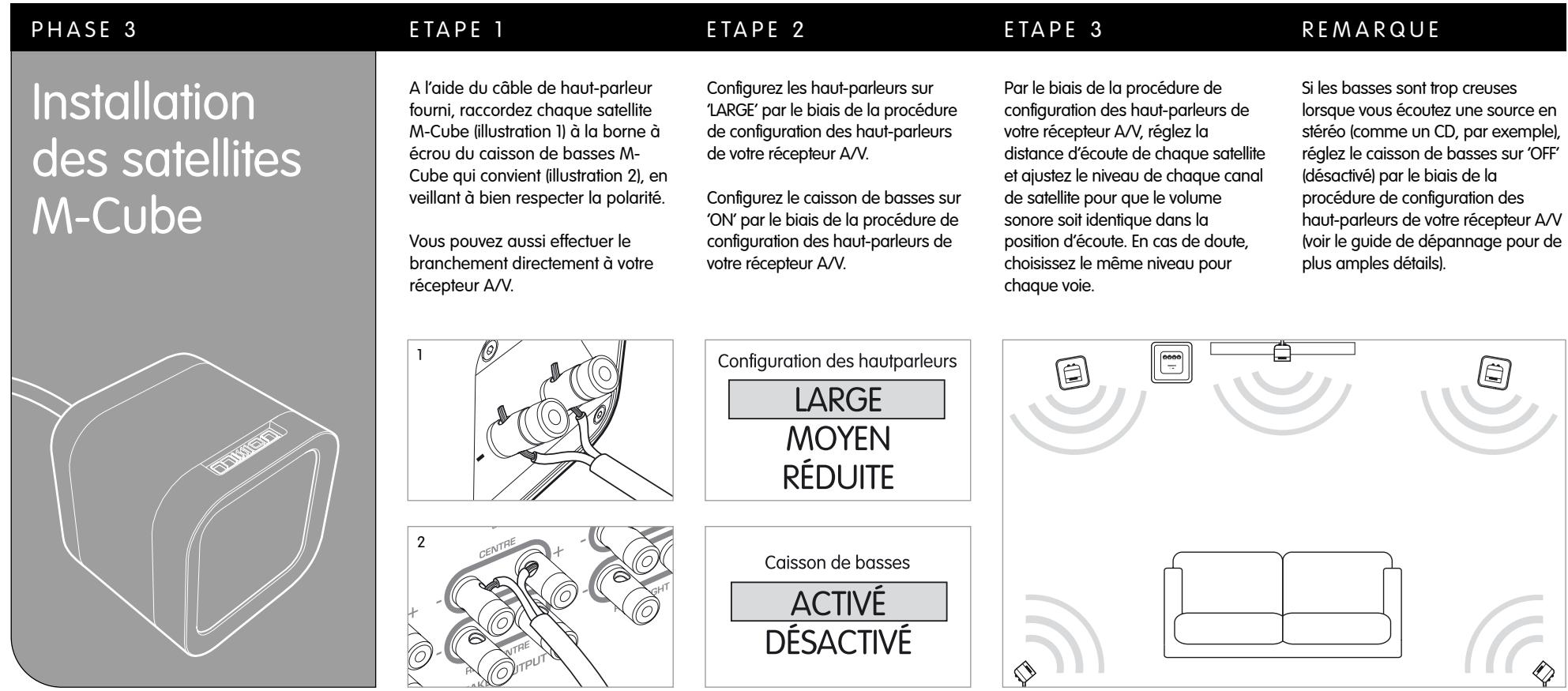

A l'aide du câble de haut-parleur fourni, raccordez chaque satellite M-Cube (illustration 1) à la borne à écrou du caisson de basses MCube qui convient (illustration 2), en veillant à bien respecter la polarité. Configurez les haut-parleurs sur 'LARGE' par le biais de la procédure de configuration des haut-parleurs de votre récepteur A/V. Par le biais de la procédure de configuration des haut-parleurs de votre récepteur A/V, réglez la distance d'écoute de chaque satellite et ajustez le niveau de chaque canal de satellite pour que le volume sonore soit identique dans la position d'écoute. En cas de doute, choisissez le même niveau pour chaque voie. Si les basses sont trop creuses lorsque vous écoutez une source en stéréo (comme un CD, par exemple), réglez le caisson de basses sur 'OFF' (désactivé) par le biais de la procédure de configuration des haut-parleurs de votre récepteur A/V (voir le guide de dépannage pour de plus amples détails). Vous pouvez aussi effectuer le branchement directement à votre récepteur A/V.

Configurez le caisson de basses sur 'ON' par le biais de la procédure de configuration des haut-parleurs de votre récepteur A/V. Pour remplacer la membrane M-Cube Dévissez les deux vis M3 à la base du satellite, à l'aide de la clé Allen fournie. Retirez l'obturateur en caoutchouc de la base du satellite puis retirer précautionneusement la membrane en tissu. Fixez la nouvelle membrane aux quatre ergots. Le côté le plus doux de la membrane doit être tourné vers l'extérieur. Réinsérez le bouchon en caoutchouc et vissez les deux vis M3 à l'aide de la clé Allen fournie. Veillez à remettre l'obturateur en caoutchouc dans le bon sens conformément à l'illustration cidessous.

14 - 15

Soins, entretien et dépannage Vos satellites M-Cube sont indépendamment protégés par des circuits de détection de surcharge : Si le signal d'entrée d'un canal dépasse le seuil de fonctionnement acceptable, le volume du satellite relié au canal concerné diminue considérablement. La commande de volume du récepteur doit alors être mise à zéro pendant environ 15 secondes avant de pouvoir être remise sur un niveau acceptable et que le fonctionnement normal du système soit rétabli. Les satellites restent muets Les basses sont creuses en mode deux canaux (stéréo) Vérifier tous les branchements, vérifier que le récepteur A/V est réglé sur le canal d'entrée qui convient, que la commande de volume n'est pas réglée sur zéro, que le témoin d'alimentation du caisson de basses est activé et que la source est branchée et sous tension. En mode stéréo / stéréo 5 canaux, certains récepteurs routent les données de basses vers le caisson de basses par l'intermédiaire du canal LFE. Si c'est le cas, lorsque vous écoutez des sources à deux canaux, réglez le caisson de basses sur 'OFF' (désactivé) par l'intermédiaire de la procédure de configuration des haut-parleurs de votre récepteur A/V. Faible volume de sortie Déclenchement possible des systèmes de protection - baissez le volume pendant environ 15 secondes. Seuls deux canaux fonctionnent Vérifiez que le récepteur n'est pas en mode stéréo ; vérifiez tous les branchements. Ne nettoyez vos satellites M-Cube qu'avec un chiffon doux et sec. N'utilisez pas de produits abrasifs, qui risqueraient d'en altérer la finition. Lisez l'emballage des membranes pour ce qui concerne les instructions de lavage. En cas de dysfonctionnement de votre système de haut-parleurs, veuillez renvoyer le produit dans son emballage d'origine. Le produit à soumettre à une opération d'entretien doit être renvoyé au revendeur d'origine. En cas de difficultés ou si aucun revendeur Mission n'est installé dans votre région, veuillez contacter le distributeur Mission de votre pays ou le principal centre de S.A.V de votre pays. Panneau sonore : bobine d'excitation radiale haute puissance 25 mm Type de boîtier : Construction du boîtier : Volume du boîtier : 0,4 litre Puissance ampli recommandée :

30 - 150 W par canal

Réponse en fréquence (-6 dB) : 280 Hz - 30 kHz Dimensions : 90 x 90 x 90 mm Poids (par satellite) : 1,02 kg Impédance : Sensibilité (2,83 V @ 1 m) : 85 dB Blindage magnétique : Oui Entrées / sorties : Bornes à écrou multivoies 4 mm

16 - 17

NXT et sont des marques de commerce déposées de New Transducers Limited. IAG est une société affiliée à part entière de IAG Macao Commercial Offshore Ltd. caractéristiques soumises à modifications sans préavis. E&OE Conçué en Angleterre.
