AT-LP60BKBT, AT-LP60WHBT, AT-LP60BK - Tourne-disques AUDIO TECHNICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tourne-disque automatique avec connectivité Bluetooth
Caractéristiques techniques principales	Lecture des disques vinyles 33 1/3 et 45 tours, bras de lecture en aluminium, cellule de lecture AT-VM95E
Alimentation électrique	Adaptateur secteur inclus, tension de 100-240V
Dimensions approximatives	360 x 90 x 360 mm
Poids	2,8 kg
Compatibilités	Compatible avec les systèmes audio Bluetooth, sortie RCA pour connexion à des amplificateurs externes
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Non applicable (fonctionnement sur secteur)
Puissance	Non spécifiée
Fonctions principales	Lecture automatique, connexion sans fil Bluetooth, sortie audio RCA
Entretien et nettoyage	Nettoyer la platine avec un chiffon doux, remplacer la cellule de lecture si nécessaire
Pièces détachées et réparabilité	Cellule de lecture remplaçable, bras de lecture et courroie disponibles en pièces détachées
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable pour éviter les vibrations
Informations générales utiles	Idéal pour les audiophiles et les débutants, design élégant, disponible en plusieurs couleurs

FOIRE AUX QUESTIONS - AT-LP60BKBT, AT-LP60WHBT, AT-LP60BK AUDIO TECHNICA

Comment connecter l'AT-LP60 à un amplificateur ou des enceintes?

Assurez-vous que l'AT-LP60 est éteint. Connectez le câble RCA (rouge et blanc) à la sortie phono de la platine et à l'entrée correspondante de l'amplificateur ou des enceintes.

Pourquoi le son est-il faible ou absent?

Vérifiez que le volume de l'amplificateur ou des enceintes est suffisamment élevé. Assurez-vous également que les câbles sont correctement connectés et que la platine est bien alimentée.

Comment changer la vitesse de lecture?

Pour changer la vitesse de lecture, utilisez le sélecteur de vitesse sur la platine. L'AT-LP60 peut lire des disques à 33 1/3 et 45 tours. Assurez-vous que le sélecteur est positionné sur la vitesse appropriée.

Que faire si la platine ne démarre pas?

Vérifiez si la platine est correctement branchée à une source d'alimentation. Assurez-vous également que le bras de lecture est bien en place et que le plateau tourne librement.

Comment nettoyer la cellule de lecture?

Utilisez une brosse antistatique douce pour nettoyer délicatement la pointe de la cellule. Évitez d'appliquer une pression excessive pour ne pas endommager la cellule.

Comment appairer l'AT-LP60BKBT ou AT-LP60WHBT avec un appareil Bluetooth?

Mettez la platine en mode Bluetooth en appuyant sur le bouton Bluetooth. Activez le Bluetooth sur votre appareil et recherchez 'AT-LP60'. Sélectionnez-le pour établir la connexion.

Que faire si la platine grince ou fait du bruit pendant la lecture?

Cela peut être dû à un mauvais équilibrage du bras de lecture. Vérifiez que le bras est correctement équilibré et que la pointe de lecture est propre. Si le problème persiste, envisagez de remplacer la cellule.

Y a-t-il une garantie pour l'AT-LP60?

Oui, l'AT-LP60 est généralement couvert par une garantie limitée de 1 an. Veuillez consulter le manuel d'utilisation pour plus de détails sur les conditions de garantie.

Comment réinitialiser la platine?

Pour réinitialiser l'AT-LP60, débranchez l'appareil, attendez quelques minutes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

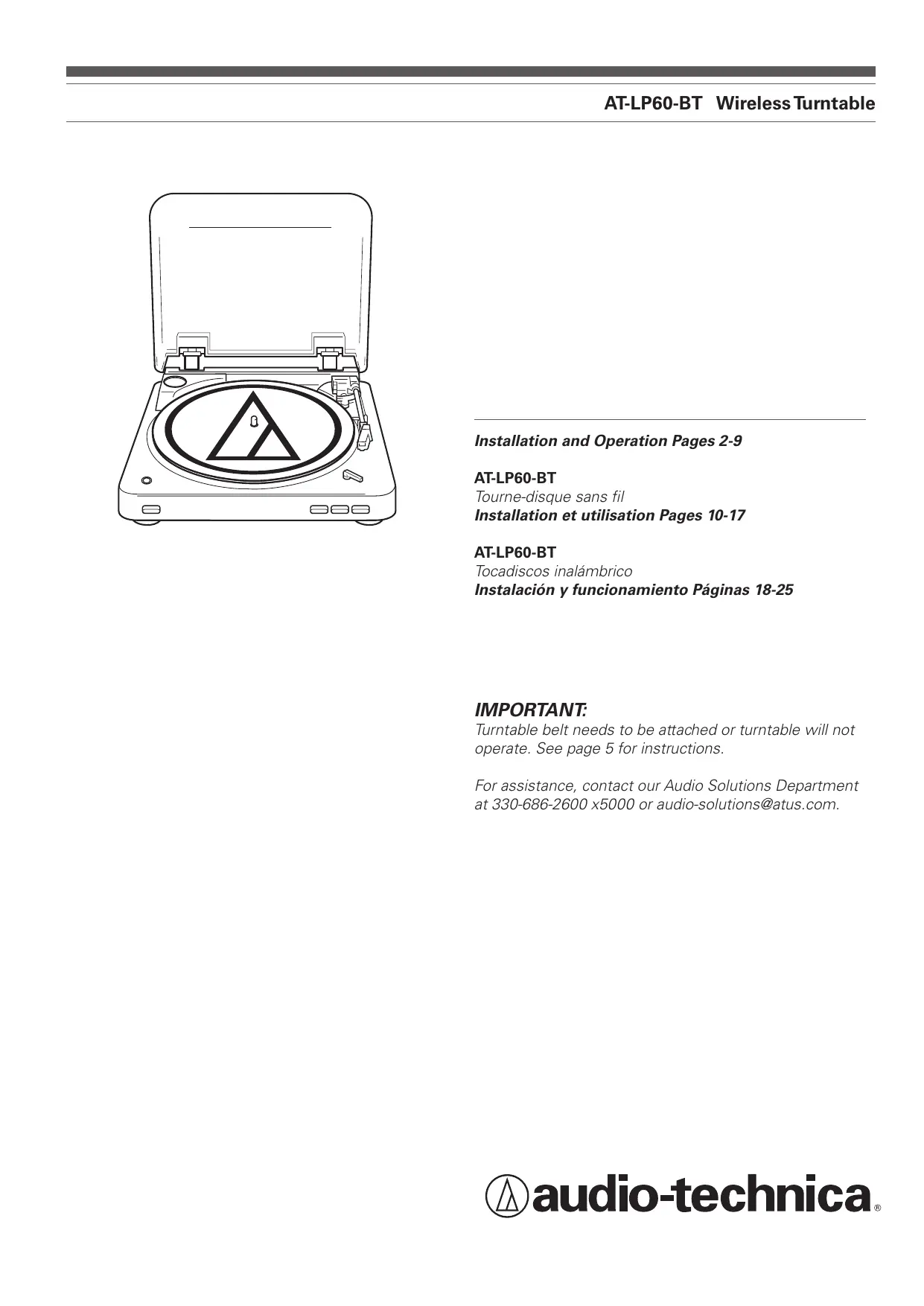

MODE D'EMPLOI AT-LP60BKBT, AT-LP60WHBT, AT-LP60BK AUDIO TECHNICA

Installation et utilisation Pages 10-17

AT-LP60-BT

Merci d'avoir acheté le tourne-disque sans fil AT-LP60-BT. Audio-Technica est depuis plus de 50 ans un leader et un novateur dans la construction de produits phonographiques stéréo. Nous sommes fiers de vous proposer ce tourne-disque qui présente d'excellentes performances et des caractéristiques pratiques pour une utilisation agréable.

Caractéristiques du tourne-disque sans fil AT-LP60-BT :

• Fonctionnement entièrement automatique
• Deux vitesses: 3313 tr/min et 45 tr/min
• Plateau en aluminium de qualité professionnelle
• Cellule phono Audio-Technica Integral Dual Moving Magnet™ avec diamant de lecture replacable
• Fonction d'émetteur Bluetooth intégrée. Le tourne-disque peut ainsi être utilisé avec des haut-parleurs, des écouteurs sans fil et d'autres périphériques avec la technologie sans fil Bluetooth®.
• Préamplificateur stéreo commutable phono/ligne intégré. Le tourne-disque peut ainsi être utilisé avec des systèmes stéreo disposant de sorties magnétique-phono ou « AUX » (ligne); employé avec la plupart des enceintes
• Mécanisme de levage et de positionnement amorti avec commande sur le panneau avant
• Couvercle anti-poussière amovible

Pour utiliser ce produit à votre meilleure satisfaction, lisez les informations et suivez les instructions données dans ce manuel. Gardez le manuel à un endroit accessible pour pouvoir le consulter aisément lorsque vous en aurez besoin.

Nous vous recommandons de garder tous les emballages pour empaqueter, déplacer ou transporter l'appareil au besoin.

ATTENTION: Pour éviter les risques de dommage à la pointe de lecture, veillez à ce que la protection fournie soit en place lorsque vous installez, déplacez ou nettoyez le tourne-disque.

• Débranche ce produit de l'ordinateur si vous notez un dysfonctionnement tel qu'un bruit, de la fumée, une odeur, de la chaleur ou un dommage sur le produit. Dans ce cas, contactez votre revendeur Audio-Technica le plus proche.
• N'utilise pas le tourne-disque à moins de 22 cm de l'endroit où un pacemaker est implanté. Les pacemakers peuvent être affectés par les ondes radio du tourne-disque.
• N'utilise pas le tourne-disque à proximité d'un équipement médical. Les ondes radio peuvent affecter les pacemakers et les appareils médicaux électroniques. N'utilise pas l'appareil à l'intérieur d'établissements médicaux.
• N'utilise pas le tourne-disque à proximité de dispositifs de contrôle automatique comme des portes automatiques ou des alarmes incendie.

Les ondes radio peuvent affecter les appareils électroniques et causer des accidents dus à des dysfonctionnements.

Utilisation simultanée avec d'autres dispositifs

Des défaillances, comme l'interruption du son, peuvent être causées par des interférences radio de dispositifs qui utilisent la même bande de fréquence (2,4 GHz) que le tourne-disque, notamment des dispositifs avec la technologie sans fil Bluetooth, des dispositifs qui utilisent le LAN sans fil, des téléphones sans fil numériques et des micro-ondes. De même, étant donné que les ondes radio du tourne-disque peuvent affecter ces dispositifs, prenez les précautions suivantes :

• Installez les dispositifs utilisant la même bande de fréquence (2,4 GHz) loin du tourne-disque.

Instructions d'utilisation

Tout dispositif connecté au tourne-disque doit respecter les normes Bluetooth établies par Bluetooth SIG et doit être certifié.

Même si le dispositif respecte les normes Bluetooth, il est possible qu'il ne se connecte pas au tourne-disque ou que sa méthode de fonctionnement et son comportement varient selon ses caractéristiques et ses spécifications.

Protection de la pointe

Avertissement:

• Pour éviter tout risque de choc électrique ou d'incendie, n'exposez pas cet appareil à la pluie ou à l'humidité.

Mise en garde:

• Protégez cet appareil des projections et des gouttes d'eau.
• Pour éviter tout risque de choc électrique, n'ouvre pas le boîtier.
• Confiez tous les travaux d'entretien à un technicien qualifié.
• N'exposez pas cet équipement à des températures excessives, telles que celles de la lumière directe du soleil, d'une flamme ou autres.
• Ne soumettez pas cet équipement à de forts impacts.
• Placez l'appareil à proximité d'une prise de courant pour une utilisation aisée du cordon d'alimentation.
• En cas d'urgence, déconnectez immédiatement la prise du cordon d'alimentation de l'appareil.
• Ne placez pas d'objets remplis de liquides, tels que des vases, sur l'appareil.
• Pour éviter tous risques d'incendie, ne placez pas de flammes nues (telles que des bougies allumées) sur l'appareil.
• N'installez pas cet appareil dans un espace confiné tel qu'une étagère ou un endroit similaire.
• Installez cet appareil uniquement dans des endroits avec une bonne ventilation.

Risques de CHOC

Mise en garde: Pour prévenir les risques de choc électrique, ne pas retirer le couvercle. Aucune pièce interne n'est réparable par l'utilisateur. Seuls les professionnels qualifiés peuvent effectuer les réglages internes. Veuillez contacter le service après-vente qualifié pour toutes les opérations de maintenance.

Le symbole de l'éclair fléché une tension dangereuse non isolée à l'intérieur du boîtier de l'équipement dont la valeur est suffisante pour causer une électrocutio.

Le symbole du point d'exclamation instructions importantes pour l'utilisation et la maintenance dans la documentation qui accompagne l'équipement.

Attention: Afin d'éviter une électrocution, n'utilisez pas la fiche polarisée avec une rallonge, une prise ou un autre connecteur femelle si les broches ne peuvent pas être complètement insérées pour éviter de les exposer.

Consignes de sécurité

1. Lisez ce mode d'emploi.
2. Conservez ce mode d'emploi.
3. Respectez tous les avertissements.
4. Respectez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'eau.
6. Nettoyez l'appareil uniquement à l'aide d'un tissu sec.
7. N'obstruez aucun des orifices d'aération. Installez l'appareil conformément aux instructions du fabricant.
8. N'installez pas l'appareil à proximité d'une source de chaleur telle qu'un radiateur, une bouche d'air chaud, un poêle ou tout autre appareil (amplificateurs compris) générant de la chaleur.
9. Ne retirez en aucun cas le dispositif de sécurité de la fiche polarisée ou de la fiche de mise à la terre. Une fiche polarisée comporte deux broches dont une est plus large que l'autre. Une fiche de mise à la terre comporte deux lames ainsi qu'une broche de mise à la terre. La broche large ou la troisième broche assure votre sécurité. Si la fiche fournie ne s'insère pas dans votre prise, consultez un electricien afin qu'il remplace cette dernière.
10. Évitez que le câble d'alimentation ne soit piétiné ou pinçé
11. Utilisez uniquement des équipements/accessoires recommandés par le fabricant.
12. Utilisez uniquement un chariot, un pied, un trépied, un support ou une table recommandée par le fabricant ou fournie avec l'appareil. Lorsque vous utilisez un chariot, faites attention lors du déplacement afin d'éviter toute blessure en cas de renversement.
13. Débranche l'appareil en cas d'orage ou lorsqu'il n'est pas utilisé pendant une période prolongée.
14. Confiez tous les travaux de réparation à un personnel technique qualifié. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque manière, par exemple si le cable ou la fiche d'alimentation ont été endommagés, si un liquide y a été versé ou si des objets sont tombés à l'intérieur, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il a subi une chute.

Avertissement:

Cet appareil est conforme à la section 15 des directives FCC. L'exploitation est autorisée aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) doit accepter toute interférence reçue, y compris une interférence pouvant causer un dysfonctionnement.

Attention:

Vous devez savoir que tout changement ou modification non approuvée expressément dans ce manuel est susceptible d'annuler votre droit d'utilisation de cet équipement.

Remarque: Cet équipement a été testé et respecte les limites d'un appareil numérique de classe B, en vertu de la section 15 des directives FCC. Les limites visent à garantir une protection suffisante contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et s'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles avec les communications radio. Il n'est toutefois pas garanti que les interférences ne se produisent pas dans une installation spécifique. Si cet équipement cause des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en le mettant sous tension et hors tension, il est conseillé à l'utilisateur de corriger les interférences en appliquant une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Laisser une plus grande distance entre l'équipement et le récepteur.
• Connecter l'équipement à une prise sur un circuit différent de celui sur lequel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté.

Ce transmetteur ne doit pas être placé ou opéré en conjunction avec tout autre transmetteur ou antenne utilisés dans d'autres systèmes. Cet appareil est conforme aux limites d'exposition concernant l'exposition aux radiations établies par la FCC dans un environnement non contrôlé et satisfait les directives d'exposition aux radiofréquences (RF) de la FCC. Cet équipement présente de très faibles niveaux d'énergie de radiofréquence ; il est considéré conforme sans évaluer l'exposition maximale permise (EMP). Mais il est préférable de l'installer et de l'utiliser en laissant une distance d'au moins 20 cm entre l'élément rayonnant et le corps d'une personne.

Déclaration IC:

CAN ICES-3 (B)/NMB-3(B)

Cet appareil est conforme à la norme INDUSTRIE CANADA CNR 247. Son fonctionnement est soumis aux conditions suivantes : (1) cet appareil ne doit pas causer d'interférences nocives et (2) cet appareil doit accepter les interférences reçues, y compris les interférences pouvant provoquer un fonctionnement indésirable. En vertu des règlements d'Industrie Canada, cet émetteur radio peut uniquement fonctionner avec une antenne de type et de gain maximum (ou moindre) approuvés pour l'émetteur par Industrie Canada. Pour éviter que des interférences radio n'affectent d'autres utilisateurs, le type d'antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne soit pas supérieure aux limites permises pour une communication réussie.

Cet appareil est conforme aux limites d'exposition aux rayonnements RSS-102 établies pour un environnement non contrôlé.

Cet appareil doit être installé et utilisé avec une distance minimum de 20 cm entre l'élément rayonnant et votre corps.

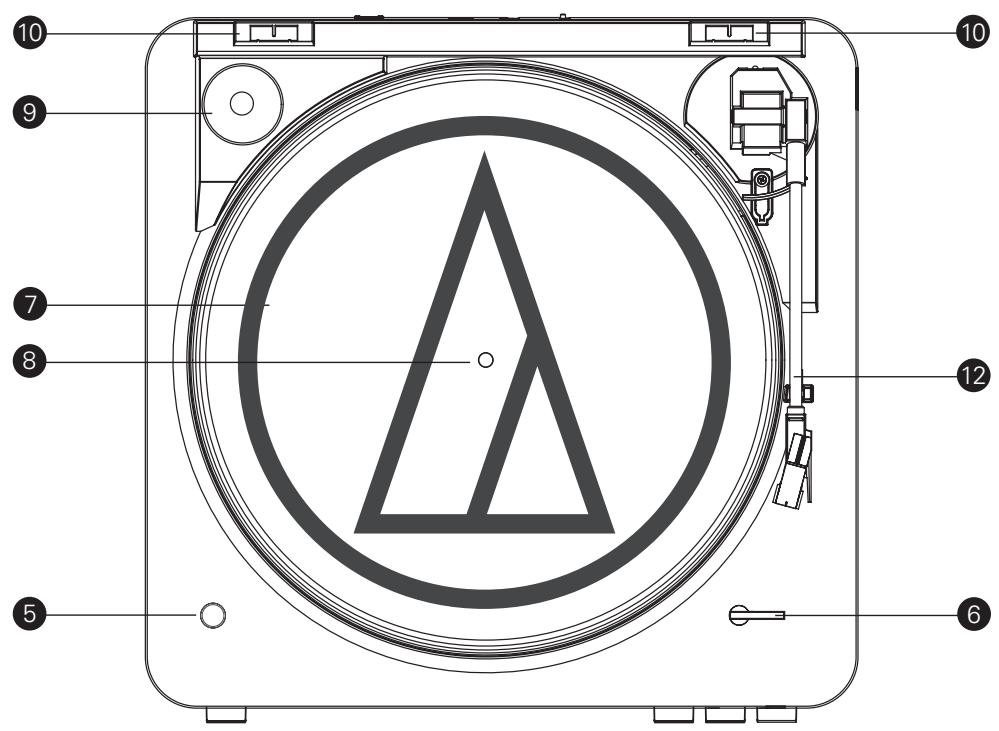

Principaux éléments

Figure 1

Arrière

Bouton de démarrage

Met en marche le moteur/la platine et lance le fonctionnement en mode automatique.

Bouton d'arrêt

Arrête le moteur/la platine et fais revenir le bras de lecture à la position de repos.

Bouton de LEVAGE du BRAS de lecture

Lève et abaisse le bras de lecture en mode de sélection manuelle.

4 Sélecteur de vitesse de rotation de la platine

Sélectionnez une vitesse de rotation de 33 tr/min (bouton en position haute) ou de 45 tr/min (bouton en position basse).

Bouton de fonction sans FIL (avec indicateur LED)

Utilisé pour réaliser l'appairage initial avec un dispositif récepteur Bluetooth (haut-parleurs, écouteurs, récepteur, barre audio, etc.) et pour démarrer/arrêter la transmission de signal sans fil.

6 Selecteur de taille

Pour sélectionner la taille du disque : 30 cm (12") ou 17 cm (7").

7 Plateau

Plateau en aluminium monté directement sur l'axe moteur.

• L'illustration montre le plateau avec le tapis du tourne-disque placé dessus.

Pièce de centrage pour positionnement du disque.

Adaptateur 45 tr/min

Place dans son logement sur l'illustration

Pour maintenir autour de l'axe central les disques de 17 cm à trou large.

10 Supports de charnière du couvercle anti-poussières

Points de fixation des charnières du couvercle anti-poussière.

12 Ensemble BRAS de lecture/cellule

Bras de lecture solidaire du porte-cellule.

16 Sélecteur de preamplification (phono/ligne)

(A l'arrière du tourne-disque) Utilisez le réglage PHONO lorsque vous connectez le tourne-disque sur l'entrée phono de votre chaîne stéréo via le câble de sortie. Réglez le sélecteur sur LINE lorsque vous connectez le tourne-disque aux entrées CD/TAPE/AUX de votre chaîne stéréo via le câble de sortie.

17 ANALOG OUT

Utilisez cette sortie pour la connexion de votre chaîne stéréo ou de vos haut-parleurs à alimentation autonome via le mini-jack stéréo 3,5 mm à votre câble de sortie RCA.

Assemblage du tourne-disque

Vous devez assembler certains éléments du tourne-disque AT-LP60-BT avant de pouvoir vous servir de celui-ci. IMPORTANT: Ne branchez pas le câble d'alimentation CA avant d'avoir terminé l'assemblage.

1. Placez avec précaution le plateau sur l'axe central ; assurez-vous qu'il soit placé correctement sur l'axe.
2. Prenez les deux extrémités de la languette rouge et tirez avec précaution sur la couroie pour la laisser en place par-dessus la poulie en laiton du moteur (fig. 2a). (Si la couroie tombe, retirez le plateau et remettez la couroie en place comme décrit à la page 16.)
3. Une fois la couroie placée dans la rainure de la poulie, retirez avec précaution la languette de mise en place. Vérifiez que la couroie n'est pas tordue.

(REMARQUE: Si la couroie n'est pas placée correctement autour de la poulie du moteur, le tourne-disque ne fonctionnera pas. Veuillez vérifier soigneusement que la couroie est correctement placée.)

4 Placez le tapis du tourne-disque sur la face supérieure du plateau du tourne-disque (fig. 2b). 5. Retirez le couvercle anti-poussière si vous le souhaitez. Pour détacher le couvercle anti-poussière du tourne-disque, prenez le couvercle des deux côtés et tirez-le vers le haut, sans forcer et en exerçant une force égale de part et d'autre (fig. 2c). Conservez le couvercle à l'abri dans un endroit propre. 6. Pour remettre en place le couvercle anti-poussière, guidez et insérez les charnières du couvercle dans les deux logements situés à l'arrière du boîtier du tourne-disque.

Réglage du sélecteur de préamplification (phono/line)

Pour une plus grande souplesse d'utilisation, le tourne-disque est muni d'un préamplificateur stéréo phono interne. Le sélecteur de préamplification (PHONO/LINE) est situé à l'arrière du tourne-disque. Si votre chaîne stéréo possède une entrée PHONO, réglez le sélecteur de préamplification sur « PHONO ». Si votre chaîne ne possède pas d'entrée PHONO, réglez le sélecteur sur « LINE » (Ligne) et connectez les câbles de sortie du tourne-disque à l'entrée AUX ou à une autre entrée à niveau élevé de la chaîne (voir plus bas) (fig. 3).

Le sélecteur de préamplification n'a pas d'incidence sur la connexion sans fil. Vous pouvez laisser le sélecteur dans chaque position lorsque vous connectez le tourne-disque à un dispositif récepteur Bluetooth.

Figure 2 - Assemblage du tourne-disque 2a - Courroie d'entraînement

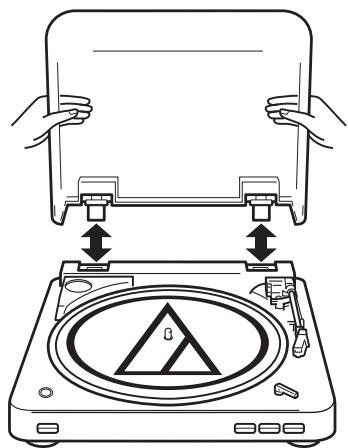

2b - Tapis antidérapant 2c - Retrait du couvercle anti-poussière

Figure 3

Connexion au système stéréo (connexion sans fil)

Pour connecter le tourne-disque à un dispositif récepteur Bluetooth, le tourne-disque doit être apparié (enregistré) avec le dispositif. Une fois qu'il est apparié, vous n'aurez plus besoin de l'appairer à nouveau avec ce dispositif, sauf dans les cas suivants:

• Si le tourne-disque est supprimé de l'historique de connexion du dispositif récepteur Bluetooth,
• Si vous envoyez le tourne-disque en réparation,
• Si le tourne-disque est apparié avec 9 dispositifs ou plus.

(Le tourne-disque peut être appairé avec 8 dispositifs. Lorsque vous appairerez un nouveau dispositif après avoir appairé 8 dispositifs, les informations d'appairage pour le dispositif ayant la plus ancienne date de connexion sont écrasées par les informations du nouveau dispositif.)

Procédure d'appairage

• Lisez le manuel de l'utilisateur du dispositif récepteur Bluetooth.
• Placez le dispositif récepteur Bluetooth à une portée d'1 mètre du tourne-disque afin de réaliser l'appairage correctement.
• Réglez le dispositif récepteur Bluetooth en « mode d'appairage »
• Après avoir connecté la fiche du câble d'alimentation à une prise secteur CA, appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 4 secondes. L'indicateur LED du bouton commence à clignoter en rouge/bleu.
• Lorsque l'appairage est réussi, l'indicateur devient bleu.

Écoute de musique

1. Une fois l'appairage réalisé, appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 2 secondes pour activer la fonction Bluetooth. Activez le dispositif récepteur Bluetooth. L'indicateur devient bleu lorsque le signal est bien transmis.
2. Lisez et écoutez votre musique conformément au fonctionnement en mode automatique (voir ci-dessous) ou aux instructions du mode d'emploi (voir page 15).
3. Appuyez sur le bouton de fonction sans fil et maintenez-le enfoncé pendant environ 2 secondes pour couper la connexion au dispositif récepteur Bluetooth. L'indicateur se désactive.

L'indicateur LED du bouton de fonction sans fil indique l'état de fonctionnement sans fil suivant en clignotant ou en s'activant :

Fonctionnement en mode automatique

1. Retirez la protection de la pointe de lecture (fig. 4).
2. Placez un disque sur le plateau. Si nécessaire, utilisez l'adaptateur 45 tr/min (fig. 5).
3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).
4. Sélectionnez la vitesse: 3313 tr/min ou 45 tr/min (fig. 7).

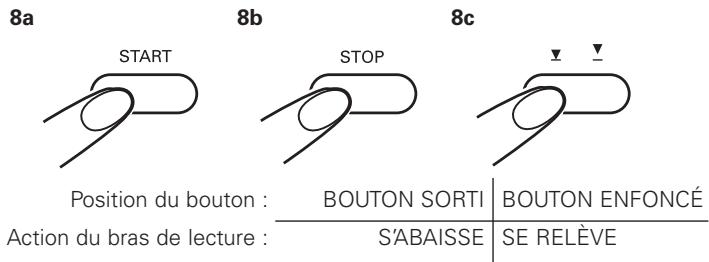

5. Démarrage: Appuyez sur le bouton Démarrage, sans forcer (fig. 8a). Le tourne-disque démarre et le bras de lecture se place automatiquement sur le sillon de départ. Lorsque la lecture du disque est terminée, le bras de lecture revient automatiquement sur son support et le tourne-disque s'arrête.
6. Arrêt : Pour arrêter la lecture du disque avant la fin, appuyez sur le bouton Arrêt (fig. 8b). Le bras de lecture se relève et revient sur son support, après quoi le tourne-disque s'arrête.
7. Pause : Pour interrompre la lecture du disque avant la fin, appuyez sur le bouton de levage du bras de lecture (fig. 8c). Appuyez à nouveau sur le bouton de levage pour poursuivre la lecture du disque.

Connexion au système stéréo (connexion filaire)

1. Connectez le mini-jack du câble de sortie à la sortie analogique ANALOG OUT sur le panneau arrière.
2. Branchez le connecteur RCA mâle rouge du câble de sortie sur l'entrée du canal droit et branchez le connecteur RCA mâle blanc sur l'entrée du canal gauche de votre chaîne (fig. 3, page 13).
3. Le bras de lecture restant immobilisé sur son support, tournez lentement le plateau du tourne-disque à la main sur dix tours dans le sens des aiguilles d'une montre de façon à faire effectuer un cycle complet au mécanisme automatique.
4. Retirez l'attache en vinyle maintenant le bras de lecture sur son support.
5. Branchez la fiche du câble d'alimentation sur une prise secteur CA. Assurez-vous que la prise secteur CA fournit la tension adéquate pour l'AT-LP60-BT utilisée.

Figure 4

Figure 5

Attention : Lorsque le bras de lecture arrive à la fin du disque, le levage du bras et son retour sur le support sont commandés par le mécanisme automatique. Lors de cette opération, ne tentez pas d'agir sur le mouvement du bras de lecture, au risque d'endommager le mécanisme.

Si le bras de lecture ne revient pas automatiquement sur son support après la lecture d'un disque, il suffit d'appuyer sur le bouton Arrêt pour lever et ramener le bras.

Utilisation en mode manuel

1. Retirez la protection de la pointe de lecture (fig. 4).
2. Placez un disque sur le plateau. Si nécessaire, utilisez l'adaptateur 45 tr/min (fig. 5).
3. Sélectionnez la taille du disque, 30 cm (12") ou 17 cm (7") (fig. 6).
4. Sélectionnez la vitesse: 3313 tr/min ou 45 tr/min (fig. 7).
5. Pour lever le bras de lecture, appuyez sur le bouton de levage pour l'enfoncer (fig. 8c).
6. Sans forcer, déplacez le bras de lecture de façon à ce que la pointe de lecture se trouve au-dessus de l'endroit du disque où vous souhaitez commencer la lecture.
7. Appuyez à nouveau sur le bouton de levage pour abaisser le bras et commencer la lecture du disque.

Figure 6

Figure 7 Figure 8

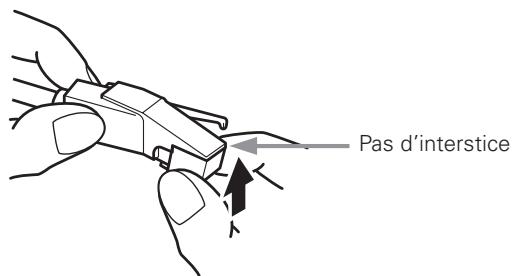

Remplacement de la pointe de lecture

En tenant la tête du bras de lecture, abaissez le porte-pointe et tirez dessus pour l'extraire (fig. 9). En redressant le porte-pointe, observez sa position et sentez-la des doigts de façon à pouvoir remettre plus facilement en place la nouvelle pointe.

Installez la nouvelle pointe de lecture et son porte-pointe comme illustré aux fig. 10a/10b, en veillant à ne pas toucher la pointe de lecture des doigts. Veillez d'abord à ce que la saillie à l'arête du porte-pointe soit bien engagée dans la cellule (fig. 10a) ; ensuite, relevez le porte-pointe et assurez-vous qu'il s'enclique en place, sans interstice entre le bord supérieur et l'avant de la tête en plastique noir du bras de lecture (fig. 10b). Remplacez la pointe de lecture après 400 heures de lecture.

Pour conserver toutes les performances du tourne-disque à la lecture, veillez à utiliser une pointe de lecture de rechange Audio-Technica d'origine. Les pointes de lecture de rechange d'origine portent la marque Audio-Technica (①) sur l'avant du porte-pointe et sur l'emballage.

Figure 9 - Retrait de la pointe de lecture Figure 10 - Mise en place d'une nouvelle pointe de lecture

10a 10b

Le tourne-disque ne fonctionne pas

1. Vérifiez que le câble d'alimentation CA du tourne-disque est branché sur une prise secteur CA et que la prise est alimentée en courant.
2. Vérifie que la courroie d'entraînement est correctement mise en place. (Voir fig. 11.) A) Retirez le tapis antidérapant du plateau (fig. 11a). Placez le tapis dans son emballage en carton pour le mettre à l'abri. Par un des perçages dans le plateau, vérifie que la courroie d'entraînement se trouve correctement placée sur la poulie en laiton du moteur (fig. 11b). (REMARQUE: Si la courroie n'est pas placée correctement autour de la poulie du moteur, le tourne-disque ne fonctionnera pas. Veuillez vérifier soigneusement que la courroie soit correctement placée.) B) Si la courroie d'entraînement ne se trouve pas correctement placée sur la poulie en laiton du moteur: Soulevez et retirez le plateau du tourne-disque. Placez un pouce dans chacun des perçages du plateau; en appuyant des doigts sur le boîtier du tourne-disque, tirez le plateau à la verticale vers le haut (fig. 11c). Évitez d'appuyer sur le bras de lecture. C) Retournez le plateau et placez la courroie autour du moyeu d'entraînement en veillant à ce que la courroie ne soit ni tordue ni croquée (fig. 11d). D) Remettez le plateau du tourne-disque en place en l'engageant complètement sur l'axe central; ensuite, amenez l'un des perçages au-dessus de la poulie en laiton du moteur. E) En passant par le perçage, prenez la courroie par un doigt ou tirez dessus à l'aide de la languette rouge d'origine (ne vous servez jamais d'un objet pointu) et amenez la courroie par-dessus la poulie en laiton du moteur (fig. 11e). Veillez à ce que la courroie ne soit pas tordue entre la poulie et le moyeu. F) Remettez le tapis antidérapant sur le plateau. G) En maintenant le bras de lecture dans sa position de repos, tournez lentement le plateau à la main sur dix tours dans le sens des aiguilles d'une montre de façon à faire effectuer un cycle complet au mécanisme automatique.

Le tourne-disque fonctionne mais il n'y a pas de son

1. La protection de la pointe de lecture est restée en place.
2. Le bouton de levage du bras de lecture est enfoncé.
3. Les réglages de l'amplificateur sont incorrects : sélection de sortie erronée, contrôle d'écoute activé, haut-parleurs désactivés, etc.
4. Vérifiez si la pointe de lecture est correctement placée dans la cellule. Pour le placement de la pointe de lecture, reportez-vous aux instructions données à la page 15.
5. En cas de connexion à un dispositif Bluetooth, assurez-vous que la connexion sans fil a bien été réalisée. (voir page 14.)

Le tourne-disque fonctionne mais il n'y a pas de son ou le volume du son est très faible

1. Si le tourne-disque est connecté à une entrée AUX (niveau élevé) : il se peut que le sélecteur de préamplification soit réglé sur « PHONO » (niveau d'entrée phono). Placez le sélecteur sur la position « LINE ».
2. Le gain d'entrée du haut-parleur amplifié ou d'un appareil similaire peut être trop faible.
3. Il se peut que le porte-pointe ne soit pas correctement placé dans la cellule. (Voir fig. 10 à la page 15.)

Distorsion importante du son

1. Si le tourne-disque est connecté à l'entrée PHONO d'un amplificateur : si la sélection de préamplification est réglée sur « LINE » (Line - entrée AUX de niveau élevé), l'entrée phono sera en saturation.

La platine oscille légèrement

1. Généralement, ce comportement est normal et ne constitue pas un problème. Si l'oscillation de la platine est telle qu'elle rend impossible la lecture du disque, veuillez vous adresser à votre revendeur ou à notre service après-vente. Assurez-vous de façon certaine que la surface sur laquelle se trouve le tourne-disque ne répercute pas des vibrations provenant du sol, des murs voisins ou du son diffusé directement par des haut-parleurs.

Figure 11 - Vérification de la courroie d'entraînement

Conseils d'optimisation des performances

• En ouvrant ou en fermant le couvercle du tourne-disque, veillez à ne pas forcer le mécanisme des charnières : prenez le couvercle par le milieu ou exercez une force égale de part et d'autre si vous le prenez par les côtés.
• Ne touchez jamais la pointe de lecture des doigts ; évitez de cogner la pointe contre le tapis antidéraptant ou sur le bord du disque. Nettoyez fréquemment le bout de la pointe de lecture à l'aide d'une brosse douce en lui appliquant un mouvement de l'arrière vers l'avant uniquement.
• Si vous utilisez un liquide de nettoyage pour la pointe de lecture, veillez toujours à l'utiliser en très faible quantité.
• Nettoyez le couvercle anti-poussière et le boîtier du tourne-disque à l'aide d'un chiffon doux, sans exercer de pression excessive. Pour nettoyer le tourne-disque et le couvercle anti-poussière, utilisez toujours une solution de détergent doux en faible quantité.
• Ne mettez jamais les éléments du tourne-disque en contact avec des produits chimiques agressifs ou des solvants.
• Avant de déplacer le tourne-disque, débranchez toujours le cordon d'alimentation de la prise secteur CA et fixez le bras de lecture sur son support à l'aide de l'attache en vinyle.

Caractéristiques techniques

Système de communication	Ver. Bluetooth 3.0
Sortie	Spécification Bluetooth classe de puissance 2
Plage de communication maximale	Ligne de visée : environ 10 m
Profil Bluetooth compatible	A2DP
Codec pris en charge	SBC
Type	Tourne-disque à entrainement par courroie, entitrement automatique
Plateau	Aluminium
Moteur	A servocommande CC
Vitesse	33 1/3 tr/min, 45 tr/min
Fluctuations de vitesse	Moins de 0,25 % (WTD) @ 3 kHz (JIS)
Rapport signal/bruit	>50 dB (DIN-B)
Cellule stéroyo	Cellule stéroyo Integral Dual Moving Magnet™ avec pointe de lecture en diamant
Niveau de sortie
Préamplification « PHONO »	2,5 mV nominal à 1 kHz, 5 cm/sec
Préamplification « LINE »	150 mV nominal à 1 kHz, 5 cm/sec
Gain du préamplificateur de phonographe	36 dB nominal, égalisé R.I.A.A.
Puissance absorbée	120 V AC, 60 Hz, 3 W (États-Unis et Canada)
Dimensions	L 360,0 mm (14,17") x H 97,5 mm (3,84") x P 356,0 mm (14,2")
Poids net	2,98 kg (6,6 livres)
Accessoires	mini-jack (mâle) 3,5 mm (1/8")- câble de sortie stéroyo double RCA (mâle), adaptateur 45 tr/min, couvercle anti-poussière amovible
Pointe de lecture de remplacement	ATN3600L

La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, Inc. et toute utilisation desdites marques par Audio-Technica Corporation est sous licence. Toutes les autres marques sont la propriété de leurs détenteurs respectifs. Le produit est susceptible d'être modifié sans préavis à des fins d'amélioration.

Garantie limitée de 1 an

Les produits de la marque Audio-Technica achetés aux États-Unis sont garantis pendant un an à compter de la date d'achat contre tout défaut de matériel et de fabrication par Audio-Technica U. S., Inc. (A. T. U. S.). Dans l'éventualité d'un tel défaut, le produit sera soit réparé gratuitement et dans les plus brefs délais, soit remplacé à notre convenance par un nouveau produit d'une valeur égale ou supérieure. Le produit doit être retourné en port payé à A. T. U. S. ou à un centre agréé de service après-vente avec un ticket de caisse ou autre preuve de la date d'achat. Le renvoi ne peut avoir lieu sans l'accord préalable de A. T. U. S. Cette garantie exclut les defaults liés à une usure normale, à un usage abusif, à tout incident survenu lors du transport ou à une utilisation non conforme au mode d'emploi. Cette garantie n'est pas valable en cas de réparation ou de modification effectuée par un personnel non agréé ou dans le cas où la marque du produit aurait été enlevée ou abimée.

Pour obtenir notre accord pour le retour et pour tout renseignement concernant le transport, veuillez prendre contact avec le département de service après-vente, Audio-Technica U. S., Inc., 1221 Commerce Drive, Stow, Ohio 44224.

A. T. U. S. ne sera pas tenu responsable des dommages indirects, accessoires ou spéciaux à moins que la loi applicable de l'État n'en dispose autrement ; lorsque cette garantie expire, toute garantie de valeur marchande ou d'aptitude à un usage particulier expire.

Cette garantie vous confère des droits spécifiques; il se peut par ailleurs que vous ayez d'autres droits qui varient d'un État à l'autre.

En dehors des États-Unis, veuillez prendre contact avec votre revendeur local pour plus de détails concernant la garantie.
