Type de produit	Radio amateur portable VHF
Marque	ICOM
Modèle	IC-V85
Mode de trafic	FM (F2/F3)
Nombre de canaux	43 (dont 40 canaux mémoires + 5 pour codes DTMF)
Puissance d'émission	6 W (haute) / 1 W (basse)
Puissance audio	500 mW (distorsion 5% sous 8 Ω)
Alimentation	8 piles R6 (1,5 V) ou batterie Ni-Cd 9,6 V / 700-1600 mAh
Alimentation externe	12 V CC
Consommation (émission haute)	1,8 A
Consommation (réception veille)	65 mA
Dimensions (L x H x P)	58 x 140,5 x 32 mm
Poids	420 g
Stabilité en fréquence	±10 ppm (0°C à 50°C)
Température d'utilisation	-10°C à +60°C
Sensibilité (12 dB SINAD)	0,18 μV
Réjection du canal adjacent	60 dB
Réjection fréquence image	70 dB
Intermodulation	65 dB
Boîtier	Polycarbonate avec châssis moulé en fonte d'aluminium
Affichage	LCD avec rétro-éclairage
Touches programmables	8 touches dédiées
Fonctions spéciales	Squelch CTCSS, bip de poche, balayage des tonalités, clonage, DTMF, économiseur d'énergie, moniteur
Accessoires inclus	Antenne, clip ceinture, dragonne, batterie BP-194 (8 éléments Ni-Cd 1,2 V 700 mAh), chargeur lent
Garantie	2 ans à partir de la date d'achat

FOIRE AUX QUESTIONS - IC-V85 ICOM

Quelle est la puissance d'émission de l'IC-V85 ?

L'IC-V85 offre deux niveaux de puissance : 6 W en position haute et 1 W en position basse, ideal pour economiser la batterie.

Combien de canaux mémoire possède l'IC-V85 ?

L'appareil dispose de 40 canaux mémoires pour stocker vos fréquences préférées, ainsi que 5 canaux dedicaces au stockage de codes DTMF.

Comment puis-je cloner la programmation d'un IC-V85 vers un autre ?

Utilisez le câble de clonage OPC-474 pour transférer les paramètres entre deux portatifs. Vous pouvez également utiliser un PC avec le logiciel CS-T2 et le câble OPC-478.

Quels types de batteries sont compatibles avec l'IC-V85 ?

L'IC-V85 peut fonctionner avec le boîtier piles BP-194 (8 piles R6) ou les batteries Ni-Cd BP-195 (700 mAh), BP-196 (1050 mAh) et BP-196H (1600 mAh).

Comment activer le squelch par tonalité (CTCSS) ?

Le decodeur et codeur CTCSS est integre de serie. Consultez la notice pour configurer les tonalités via le menu. Cela permet une veille silencieuse en ne recevant que les appels avec la tonalité correspondante.

Que faire si la radio ne s'allume pas ?

Vérifiez d'abord la batterie ou les piles. Si vous utilisez le boîtier BP-194, assurez-vous que les piles sont insérées dans le bon sens et en bon état. Si la batterie est rechargeable, branchez le chargeur et attendez quelques minutes avant de réessayer.

Comment utiliser la fonction bip de poche (pager) ?

Lorsque vous recevez un appel, la radio emet une sonnerie pendant 30 secondes. Si vous ne répondez pas, un symbole clignote pour indiquer un appel manqué. Consultez le manuel pour paramétrer cette fonction dans le menu.

Puis-je brancher un micro-casque ou une oreillette ?

Oui, l'IC-V85 est compatible avec de nombreux accessoires : micro-casque VOX (HS-51), oreillettes avec micro (EP-300M, EP-500S, etc.), et micros HP (HM-46, HM-54, HM-75). Branchez-les sur la prise micro externe de 2,5 mm.

Comment nettoyer l'IC-V85 ?

Utilisez un chiffon doux et sec pour essuyer l'appareil. N'utilisez pas de produits chimiques ou abrasifs. Pour les connecteurs, un léger coup de brosse antistatique peut être utile. Évitez l'humidité excessive.

Où trouver des pièces détachées ou réparer l'IC-V85 ?

Contactez le service après-vente d'ICOM France ou un revendeur agréé. La garantie de 2 ans couvre les défauts de fabrication. Pour les accessoires, consultez la liste dans la notice (ex: câbles, batteries, étuis).

MODE D'EMPLOI IC-V85 ICOM

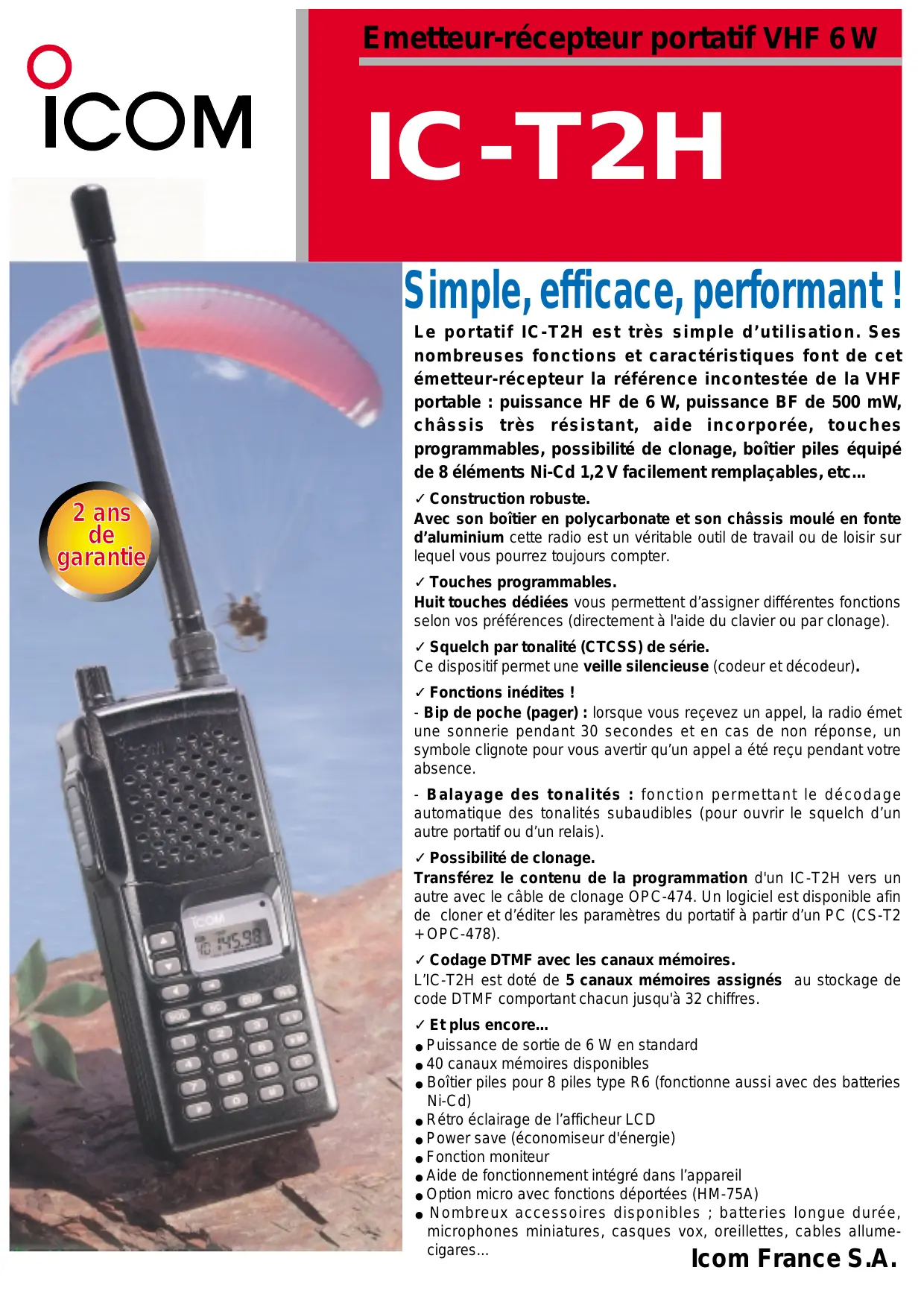

Le portatif IC-T2H est très simple d'utilisation. Ses nombreuses fonctions et caractéristiques font de cet émetteur-recepteur la référence inconteste de la VHF portable : puissance HF de 6 W, puissance BF de 500 mW, chassis très résistant, aide incorporee, touches programmables, possibilité de clonage, boîtier piles équipé de 8 éléments Ni-Cd 1,2 V facilement replacables, etc...

Construction robuste.

Avec son boîtier en polycarbonate et son châssis moulé en fonte d'aluminium cette radio est un veritable outil de travail ou de loisir sur lequel vous pourrez toujours compter.

Touches programmables.

Huit touches dédiées vous permettent d'assigner différentes fonctions selon vos préférences (directement à l'aide du clavier ou par clonage).

Squelch par tonalité (CTCSS) de série.

Ce dispositif permet une veille silencieuse (codeur et decodeur).

✓ Fonctions inédites!

• Bip de poche (pager) : lorsque vous receivez un appel, la radio émet une sonnerie pendant 30 secondes et en cas de non réponse, un symbole clignote pour vous avertir qu'un appel a été reçu pendant votre absence.

• Balayage des tonalités : fonction permettant le décodage automatique des tonalités subaudibles (pour ouvrir le squelch d'un autre portatif ou d'un relais).

Possibilité de clonage.

Transfrez le contenu de la programmation d'un IC-T2H vers un autre avec le cable de clonage OPC-474. Un logiciel est disponible afin de cloner et d'editor les paramètres du portatif à partir d'un PC (CS-T2 + OPC-478).

Codage DTMF avec les canaux mémoires.

L'IC-T2H est doté de 5 canaux mémoires assignés au stockage de code DTMF responsable chacun jusqu'à 32 chiffres.

Et plus encore...

• Puissance de sortie de 6 W en standard
• 40 canaux mémoires disponibles
• Boîtier piles pour 8 piles type R6 (fonctionne aussi avec des batteries Ni-Cd)
• Rétro éclairage de l'afficheur LCD
• Power save (économiseur d'énergie)
• Fonction moniteur
• Aide de fonctionnement intégré dans l'appareil
• Option micro avec fonctions déportées (HM-75A)
• Nombreux accessoires disponibles ; batteries longue durée, microphones miniatures, casquesvox, oreillettes, cables allumecigares... Icom France S.A

CHARACTERISTIQUES GENERALES

Mode de traffic : FM (F2/F3)
- Nombre de canaux : 43
- Alimentation externe : 12 V
- Consommation :

Emission :

P. Haute : 1.8 A

P. Basse:1A

Réception :

Veille : 65 mA

Avecéconomiseur:65mA

Max.audio : 150 mA

Stabilité en fréquence: ±10 ppm (0°C à 50°C)
- Température d'utilisation : -10°C à +60°C
- Dimensions : 58 (L)x140,5 (H)x32 (P) mm
- Poids : 420 g

ICOM vous offre une garantie de 2 ans à partir de la date d'achat de votre portatif.

EMISSION

• Puissance : 6 W ou 1 W
  Modulation : modulation de phase
• Déviation de fréquence: ±5 KHz
  Emissions parasites : moins de -60 dB
• Connecteur micro. ext.: 3 conducteurs de 2,5 mm

RECEPTION

• Systeme de réception : double conversion, super
  hétérodyne
  Fréquence intermédiaire: 1^ère 30,85 MHz
  2° eme 450 kHz
  Sensibilité 12 dB SINAD: 0,18 V
  Sensibilité duquelch : 0,18 μV
• Réjection du canal adjacent: 60 dB
• Puissance de sortie audio : 350 mW (typique à 10%)
• Réjection fréquence image : 70 dB
• Intermodulation : 65 dB
  Puisance de sortie audio : 500 mW (distorsion : 5% sous 8 Ω)

ACCESSIONS

• AB-F3: Support charge. mobile avec prise allume-cigares
• BC-110AP : Chargeur mural
• BC-119: Chargeur rapide (A utilisier avec 1 AD-81)
• BC-601: Chargeur rapide
• BC-121: Multi-chargeur rapide (A utiliser avec 6 AD-81 et 1 PS-9)
  BP-194: Boftier 8 piles R6
  BP-195: Batterie 9,6 V/700 mAh
  BP-196 : Batterie 9,6 V / 1050 mAh
  BP-196H : Batterie 9,6 V / 1600 mAh
• CP-12/L : Câble allume-cigares
• EP-300M : Oreillette équipée micro
• EP-500S : Oreillette épique micro flexible
• EP-JD1301E: Oreillette pivot équipée micro
• EP-OT1FB : Oreillette translucide couleur beige
• EP-OT2FN : Oreillette translucide avec micro cravate et PTT intégré couleur noire
• EP-OT3FN : Oreillette translucide avec micro cravate et PTT séparé couleur noire
• EP-SAT01 : Oreillette pro équipée micro cravate
  ER-F3PIVO: Housse cuir spécial chargeur
• HM-46 : Microphone H.P miniature
• HM-46L : Microphone H.P miniature prise coudee

HM-JD3601: Microphone H.P miniature
- HM-54 : Microphone H.P.
- HM-75 : Microphone H.P. (avec commande canal)
- HS-51: Microphone casque VOX
- LC-145: Housse vinyle
- MB-SO442: Support universal pour portatifs
- OPC-254L: Câble de charge (à partir d'une source de 13,5 à 16 V)
- OPC-474 : Câble de clonage entre IC-T2H
- OPC-478: Câble de clonage entre IC-T2H et PC
SP-13: Oreillette
X-17: Micro laryngophone

HM-46

HM-54

HM-75

SP-13

Livre avec : Antenne, clip ceinture, dragone, batterie BP-194 équipée de 8 éléments 1,2 V 700 mA Ni Cd, chargeur lent.

Les specifications et informations données dans ce document peuvent être modifiées sans préavis.
