Caractéristique	Détails
Type d'appareil	Transceiver HF/VHF/UHF
Fréquences	0,03 à 30 MHz (HF), 50 à 54 MHz (VHF), 430 à 450 MHz (UHF)
Modes de transmission	SSB, CW, AM, FM, Digital
Puissance de sortie	100 W (HF), 50 W (VHF), 20 W (UHF)
Affichage	Écran couleur TFT de 4,3 pouces
Connectivité	USB, Bluetooth, Ethernet
Dimensions	240 x 100 x 220 mm
Poids	2,5 kg
Alimentation	13,8 V CC
Utilisation	Communication radio amateur, DXing, opérations mobiles
Maintenance	Nettoyage régulier, vérification des connexions, mise à jour du firmware
Sécurité	Utiliser avec une antenne appropriée, respecter les réglementations locales
Informations supplémentaires	Compatible avec divers accessoires ICOM, supporte les modes numériques

FOIRE AUX QUESTIONS - IC-7100 ICOM

Comment réinitialiser l'ICOM IC-7100 aux paramètres d'usine ?

Pour réinitialiser l'ICOM IC-7100, éteignez l'appareil. Ensuite, maintenez enfoncé le bouton 'F' et le bouton 'Power' en même temps jusqu'à ce que l'écran s'allume. Vous serez alors invité à confirmer la réinitialisation.

Pourquoi je ne reçois pas de signal sur mon ICOM IC-7100 ?

Vérifiez d'abord que l'antenne est correctement connectée et fonctionnelle. Assurez-vous également que le mode de réception est correctement réglé pour le type de signal que vous souhaitez recevoir.

Comment mettre à jour le firmware de l'ICOM IC-7100 ?

Téléchargez le dernier firmware depuis le site web d'ICOM. Connectez l'ICOM IC-7100 à votre ordinateur via un câble USB, ouvrez le logiciel de mise à jour et suivez les instructions à l'écran.

Que faire si le son est trop faible sur mon ICOM IC-7100 ?

Vérifiez le réglage du volume sur l'appareil. Assurez-vous également que le haut-parleur est correctement connecté et fonctionnel. Si nécessaire, ajustez les paramètres de tonalité dans le menu.

Comment configurer le mode D-STAR sur l'ICOM IC-7100 ?

Accédez au menu et sélectionnez 'D-STAR'. Vous devrez entrer les informations de votre appel et configurer votre relais D-STAR. Consultez le manuel pour des instructions détaillées.

Mon ICOM IC-7100 ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement connectée et que le cordon d'alimentation fonctionne. Testez la source d'alimentation avec un autre appareil si nécessaire. Si le problème persiste, envisagez de contacter le support technique.

Comment régler la fréquence sur l'ICOM IC-7100 ?

Utilisez le bouton de sélection de fréquence pour naviguer. Vous pouvez également entrer directement la fréquence à l'aide du clavier numérique si disponible.

Y a-t-il une fonction de filtre sur l'ICOM IC-7100 ?

Oui, l'ICOM IC-7100 dispose de plusieurs filtres qui peuvent être réglés dans le menu pour améliorer la réception dans des conditions de bruit.

Comment utiliser le GPS intégré de l'ICOM IC-7100 ?

Assurez-vous que le GPS est activé dans le menu. Vous pourrez ensuite consulter votre position et utiliser les fonctions associées au GPS, comme le suivi d'autres stations.

Quel type d'antenne est recommandé pour l'ICOM IC-7100 ?

Il est recommandé d'utiliser une antenne adaptée à la bande de fréquences que vous souhaitez utiliser. Les antennes multi-bandes sont souvent une bonne option pour la flexibilité.

L'ICOM IC-7100 est-il compatible avec un PC pour le contrôle à distance ?

Oui, l'ICOM IC-7100 peut être contrôlé à distance via un PC en utilisant des logiciels compatible, comme HRD ou N1MM, via une connexion USB.

MODE D'EMPLOI IC-7100 ICOM

ÉMETTEUR-RÉCEPTEUR HF/VHF/UHF TOUS MODES

IC-7100

■Important

GARDEZ CES INSTRUCTIONS— Ces instructions contennent des instructions de fonctionnement importantes pour l'IC-7100.

■Définitions explicites

TERME	DÉFINITION
DANGER !	Risque d'accident moriel, de blessures corporelles graves ou d'explosion.
AVERTISSEMENT !	Risque de blessures corporelles, d'incendie ou de choc électrique.
MISE EN GARDE	Risque de dégat matériel.
REMARQUE	Recommande pour une utilisation optimale. Aucun risque de blessures corporelles, d'incendie ou de choc électrique.

Icom n'est pas responsable de la destruction. de la dépréciation ou des performances d'un équipement Icom ou non-Icom, si le dysfonctionnement survient à cause de :• Force majeure, sans toutefois s'y limiter, les incendies, tremblements de terre, tempêtes, inondations, la foudre, ou autres catastrophes naturelles, perturbatons, émeutes, guerre, ou contamination radioactive.• L'utilisation de l'émetteur-récepteur Icom avec tout équipement non faetique ou approuvé par Icom.

l'com et le logo l'com sont des marques déposées de l'om Incorporated (Japon) au Japon, aux Étale-Unie, au Royaume-Uni, en Allemagne, en France, en Espagne, en Russie, en Australie, en Nouvelle-Zélande et/ou dans d'autres pays. AMBE+2 est une marque commerciale et la propriété de Digital Voice Systems, Inc. I tous les autres produits ou marques sont des marques déposées ou des marques commerciales de leurs propriétaires respectifs.

■Mise au rebut

Le pictogramme poubelle barmée sur notre produit, notre documentation ou nos emballages vous rappelle qu'au sein de l'Union européenne. tous les produits électriques et électroniques, batteries et accumulateurs (batteries rechargesables) doivent être mise au rebut dans les centres de collecte indiqués à la tin de leur période de vie. Vous ne devez pas mettre au rebut ces produits avec les déchets municipaux non très. Ils doivent être mis au rebut dans le respect de la réglementation en vigueur dans votre secteur.

■Informations CE et DOC

CE Par la présente, l'icom Inc. déclare que les versions de l'IC-7100 qui ont le symbole « CE » sur le produit sont conformes aux exigences essentielles de la directive sur les équipements radio 2014/53/UE et à la limitation de l'utilisation de certaines substances dangereuses selon la directive sur les équipements électriques et électroniques 2011/65/UE. La texte intégral de la déclaration de conformité UE est disponible à l'adresse internet suivante : https://www.licomjapan.com/support/

Ces versions sont également conformes aux exigences essentielles du règlement sur les batteries (UE) 2023/1542.

FRANÇAIS

Merci d'avoir choisi ce produit Icom. LIRE TOUTES LES INSTRUCTIONS attentivement et entièrement avant d'utiliser ce produit.

■Technologie de codage vocal

La technologie de codage vocal AMBE+27V intégrée dans ce produit est protégée par des droits de propriété intellectuelle, y compris un dépôt de brevet. Un copyright et des secrets commerciaux de Digital Voice Systems, Inc. Cello technologie de codage vocal est couverte par une licence uniquement pour une utilisation avec cet équipement de communication. L'utilisateur de cette technologie ne doit sous aucun prétexte tenter d'extraire, reférer, décomputer, procéster à l'éingénienne inverse, ou désassembler le code objet, ou de toute autre façon convertir le code objet dans un formal liable par l'homme. Numéro de brevet américain : #8 359 197.

■Précautions

A. DANGER TENSION À HAUTES RF ! NE JAMAIS loucher l'antenne ou le connecteur de l'antenne pendant une transmission. Gala pourrait causer un choc électrique ou des brûlures.

A. DANGER ! NE JAMAIS utiliser l'émetteur-récepteur à proximité de détonateurs électriques non blindés ou dans une atmosphère explosive. Cela pourrait causer une explosion mortelle.

△AVERTISSEMENT RELATIF À L'EXPOSITION AUX RADIO-FREQUENCES I Cet émetteur-récepteur émet des ondes de radio-fréquences (RF). L'émetteur-récepteur doit être utilise avec la plus grâce prudence. Pour toute question concernant l'exposition aux radiofréquences et les normes de sécurité, veuillez consulter le rapport Engineering and Technology du Bureau fédéral de commission des communications (FCC) sur l'évaluation de la conformité à la réglementation FCC sur l'exposition de l'homme aux champs électromagnétiques de radiofréquences (Bulletin OET 65).

△ AVERTISSEMENT I NE JAMAIS utiliser l'émetteur-recepteur avec des écouteurs, un casque ou tout autre accessoire audio à un niveau sonore élève. Si vous entendez un bourdonnement, baissez le niveau sonore ou interrompez l'utilisation. Si vous entendez un bourdonnement, baissez le niveau sonore ou interrompez l'utilisation.

A. AVERTISSEMENT I NE JAMAIS accorder de courant alternatif à la prise [DC13.8V] sur le pannesu arrière de l'émetteur-récepteur. Cela pourrait causer un incendie ou endommager l'émetteur-récepteur.

A AVERTISSEMENT ! NE JAMAIS raccorder plus de 16 V CC à la prise [DC13.8V] sur le panneau arrière de l'émetteur récepteur. Cela pourrait causer un incendie ou endommager l'émetteur-récepteur.

△ AVERTISSEMENT I NE JAMAIS inverser la polarité du câble d'alimentation CC. Cels pourrait causer un incendie ou endommager l'émetteur-récepteur.

△ AVERTISSEMENT I NE JAMAIS retirer le porte-fusible du câble d'alimentation CC. Un courant excessif provoqué par un court-circuit pourrait causer un incendie ou endommager l'émetteur-récoteur.

△ AVERTISSEMENT ! NE JAMAIS laisser du métal, du fil ou d'autres objets entrer en contact avec l'intérieur de l'émetteur-récepteur ou raccorder incorrectement les connecteurs sur le panneau arrière. Cela pourrait causer un choc électrique ou endommager l'émetteur-récepteur.

△ AVERTISSEMENT ! NE JAMAIS utiliser ou toucher l'émetteur-récepteur avec des mains mouillées. Cela pourrait causer un choc électrique ou endommager l'émetteur-récepteur.

A. AVERTISSEMENT ! NE JAMAIS faire fonctionner l'équipement si vous détectez une odeur, un bruit ou une fumée anormaux. Mettre immédiatement l'appareil hors tension et/ou débrancher le câble d'alimentation CC. Contactez votre revenceur ou distributeur Icom pour obtenir des conseils.

A VERTISSEMENT ! NE JAMAIS placer l'émetteur-récepteur sur un support instable où il risque de se déplacer brusquement ou de tomber. Cels pourrait causer des blessures du endommager l'émetteur-récepteur.

A AVERTISSEMENT I NE JAMAIS utiliser l'émetteur-récepteur durant un crage. Cela risquerait de provoquer un choc électrique un incendie ou d'endommager l'émetteur-récepteur. Toujours débrancher la source d'alimentation et l'aperture avant un grâce.

MISE EN GARDE : NE PAS exposer l'émetteur-récepteur à la pluie, à la neige ou à tout liquide. Cela pourrait endommager l'émetteur-récepteur.

MISE EN GARDE : NE PAS changer les réglages internes de l'émetteur-récepteur. Cela pourrait réduire les performances de l'émetteur-récepteur et/ou l'endommager. La garantie de l'émetteur-récepteur ne couvre pas les problèmes résultant de réglages internes non autorisés.

MISE EN GARDE : NE PAS installer ou placer l'émetteur-récepteur dans un endroit sans ventilation adéquate, ou bloques tous les prôfices de réfroidissement sur le dessus, l'arrière, les côtes ou le dessous de l'émetteur-récepteur ou le ventilateur de réfroidissement. La dissipation thermique risque de diminuer et endommager l'émetteur-récepteur.

MISE EN GARDE : NE PAS utiliser de solvants agressifs tels que du benzène ou de l'alcool lors du nettoyage. Cela risque d'endommager les surfaces de l'émetteur-récepteur. Si la surface devient poussiéreuse ou sale, la nettoyer avec un tissu deux et sec.

MISE EN GARDE : NE PAS utiliser ou laisser l'émetteur-récepteur dans des zones avec des températures intérieures à -10°C ou supérieures à +60°C.

MISE EN GARDE : NE PAS placer l'émetteur-récepteur dans un environnement excessivement poussièreux. Cela pourrait endommager l'émetteur-récepteur.

FAITES ATTENTION ! L'unité principale chauffe en cas d'utilisation continue sur une longue durée de l'émetteur-nécepteur. MISE EN GARDE : En cas de connexion d'un amplificateur linéaire, réglez la puissance d'émission de RF de l'émetteur-récepteur de sortie en dessous de la puissance maximaire en entrée de l'amplificateur linéaire. Au risque dans le cas contraire d'endommager celui-ci.

MISE EN GARDE : Utilisez uniquement les microphones l'conn fournis ou en option. Les microphones des autres fabricants risquent de disposer d'aflectation de broches différentes, et pourraient endominager le connecteur elleux l'émetteur-récepteur NE JAMAIS placer dans un endroit peu sûr pour éviter toute utilisation par inadvertence par des personnes non autonsées. Utilisez l'émetteur-récepteur conformément aux lois et réglementations locales.

Selon les pays et/ou les régions, la puissance de sortie de l'émetteur-récepteur et/ou les opérations sur des fréquences spécifiques peuvent être limitées pour éviter les interférences avec les stations ou services radio existants.

■Accessoires fournis

• Microphone à main....1

• Câble de commande....1

• Filtre ferrite EMI....2

• Fiche du haul-parleur (3,5 mm stéréo).1

• Fiche ACC (13 plin)1

• Câble d'alimentation CC....1

• Fusible de rechange (5 A)....1

• Câble USB....1

• Fusible de rechange (32 V 30 A)....2

■Fonctionnement de base

◇Mise sous ou hors tension

- Appuyer sur [PWR] pour mettre l'émetteur-récepteur sous tension.

- Maintenir [PWR] enfoncé pendant 1 seconde pour éleindre l'émetteur-récepteur.

◇Réglage du niveau du volume

• Tourner [RF/SQL] pour régler le volume.

◇Émission

Avant d'émettre, surveiller la fréquence de trafic sélectionnée pour vérifier que l'émission ne risque pas de parasiter d'autres stations sur la même fréquence. Il est d'usage en communication amateur de commencer par écouter la fréquence, puis, même si aucune communication n'est captée, de demander une ou deux fois si la fréquence est occupée avant de commencer à diffuser sur la fréquence.

MISE EN GARDE : Émettre sans antenne pourrait endommager l'émetteur-récepteur. REMARQUE : En mode AM, vous pouvez transmettre sur les bandes HF et 50/70 MHz uniquement.

1. Appuyer sur [PTT] sur le microphone pour émettre. • La LED TX/RX s'allume en rouge.
2. Relâchez [PTT] pour recevoir.

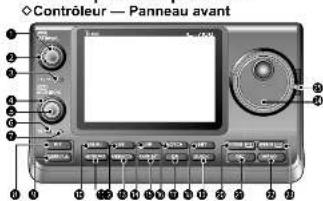

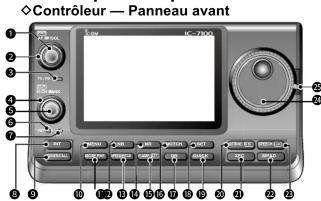

■Description du panneau

Contrôleur — Panneau avant 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80

INTERRUPTEUR DU MARCHE/ARRÊT·VOLUME AF [PWR]·[AF]

② BOUTON GAIN RF /SILENCIEUX [RF/SQL] ③ LED TX/RX

① CONTRÔLE DE LA BANQUE DE MÉMOIRE [BANK] Ⓐ ② COMMANDE M-CH-INTERRUPTEUR DE CLEAR [M-CH]·[CLR] Ⓞ

⑥ LED PBT

7 LED RIT

TOUCHE RIT

TOUCHE D'ACCES CANAL D'APPEL/D'ACCORD D'ANTENNE TUNERCALL

TOUCHE MENU MENU

① TOUCHE DE RÉGLAGE DU GAIN DU MICRO/DE LA PUISSANCE RF MICHE FWR

TOUCHE DU SUPPRESSEUR DE BRUIT NB

⑬ TOUCHE DE RÉGLAGE DE LA VITESSE/AJUSTEMENT DE LA HAUTEUR DE TONALITÉ CW SPEDITIVE

TOUCHE DE RÉDUCTION DU BRUIT NR

TOUCHE PRÉAMPLI-ATTÉNUATEUR PAMPATT

⑬ TOUCHE NOTCH NOTCH

TOUCHE MODE DR DR

TOUCHE MENU DE RÉGLAGE SET
