IF-F44GSPTI - Radio amateur ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio amateur portatif avec fonction PTI
Marque	ICOM
Modèle	IF-F44GSPTI
Gamme de fréquences	400-470 MHz FM
Nombre de canaux	256 (16 banques)
Espacement des canaux	25 kHz / 12,5 kHz
Dimensions	53 x 120 x 32,5 mm
Poids	300 g (avec batterie BP-231)
Alimentation	Batterie lithium-ion BP-231 (7,4 V / 1150 mAh)
Puissance d'émission	4 W
Consommation	Émission : 1,8 A ; Réception veille : 85 mA ; Max audio : 300 mA
Fonctions principales	Émission/réception audio et alphanumérique, PTI (détection de mouvement/immobilité), alarme manuelle/automatique
Modes de sécurité	5 modes : perte de verticalité, perte de mouvement, combinaisons, détention de mouvement
Angle d'inclinaison	Programmable au degré près
Affichage	Écran LCD 8 caractères (défilement jusqu'à 95)
Antenne	FA-SC57U (UHF) fournie
Accessoires inclus	Batterie BP-231, antenne, clip ceinture MB-94
Sans clavier	Oui
Détection de mouvement	Accéléromètre 2 axes, seuil réglable en continu
Entretien et nettoyage	Utiliser un chiffon doux et sec ; éviter les solvants
Sécurité	Fonction PTI avec pré-alarme sonore, cycle d'urgence paramétrable
Pièces détachées et réparabilité	Contacter ICOM France ou distributeur agréé

FOIRE AUX QUESTIONS - IF-F44GSPTI ICOM

Comment activer la fonction PTI ?

La fonction PTI s'active automatiquement à la mise sous tension. Pour une alarme manuelle, appuyez sur le bouton rouge situé sur le dessus du portatif. Les alarmes automatiques se déclenchent en cas d'inclinaison ou d'immobilité prolongée.

Que faire si l'alarme PTI se déclenche ?

Une pré-alarme sonore retentit avant le déclenchement complet. Si l'utilisateur est conscient, il doit annuler l'alarme en bougeant ou en appuyant sur un bouton. Sinon, le cycle d'urgence démarre et une alerte est envoyée.

Comment programmer les canaux ?

La programmation des 256 canaux se fait via un logiciel dédié avec un câble adapté. Consultez le manuel complet ou contactez ICOM France pour les détails.

Quelle est l'autonomie de la batterie ?

La batterie Li-Ion BP-231 (7,4 V / 1150 mAh) offre une autonomie d'environ 14 heures en réception veille (85 mA) et moins en émission (1,8 A). L'autonomie réelle varie selon l'utilisation.

Comment changer la batterie ?

Éteignez l'appareil, faites glisser le clip ceinture, retirez le couvercle du compartiment batterie, déconnectez l'ancienne batterie et remplacez-la par une neuve. Reconnectez et refermez.

L'appareil est-il compatible avec d'autres radios ICOM ?

Oui, les portatifs PTI peuvent être intégrés dans une flotte ICOM existante et compatibles avec les systèmes PRINTGUARD ou SOFTGUARD.

Comment régler l'angle d'inclinaison ?

L'angle est programmable au degré près via le menu. Utilisez le logiciel de programmation ou les touches de fonction si disponibles (selon version). L'accéléromètre 2 axes permet un réglage fin.

Que signifie l'affichage sur l'écran ?

L'écran LCD affiche jusqu'à 8 caractères en mode standard, avec possibilité de défilement jusqu'à 95 caractères. Il montre les informations de canal, les messages alphanumériques reçus ou les statuts PTI.

Comment nettoyer le portatif ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur. N'utilisez pas de solvants, d'alcool ou de produits abrasifs qui pourraient endommager le boîtier.

Où trouver les accessoires ?

Les accessoires (antennes, batteries, clips) sont disponibles auprès des distributeurs agréés ICOM ou sur le site www.icom-france.com.

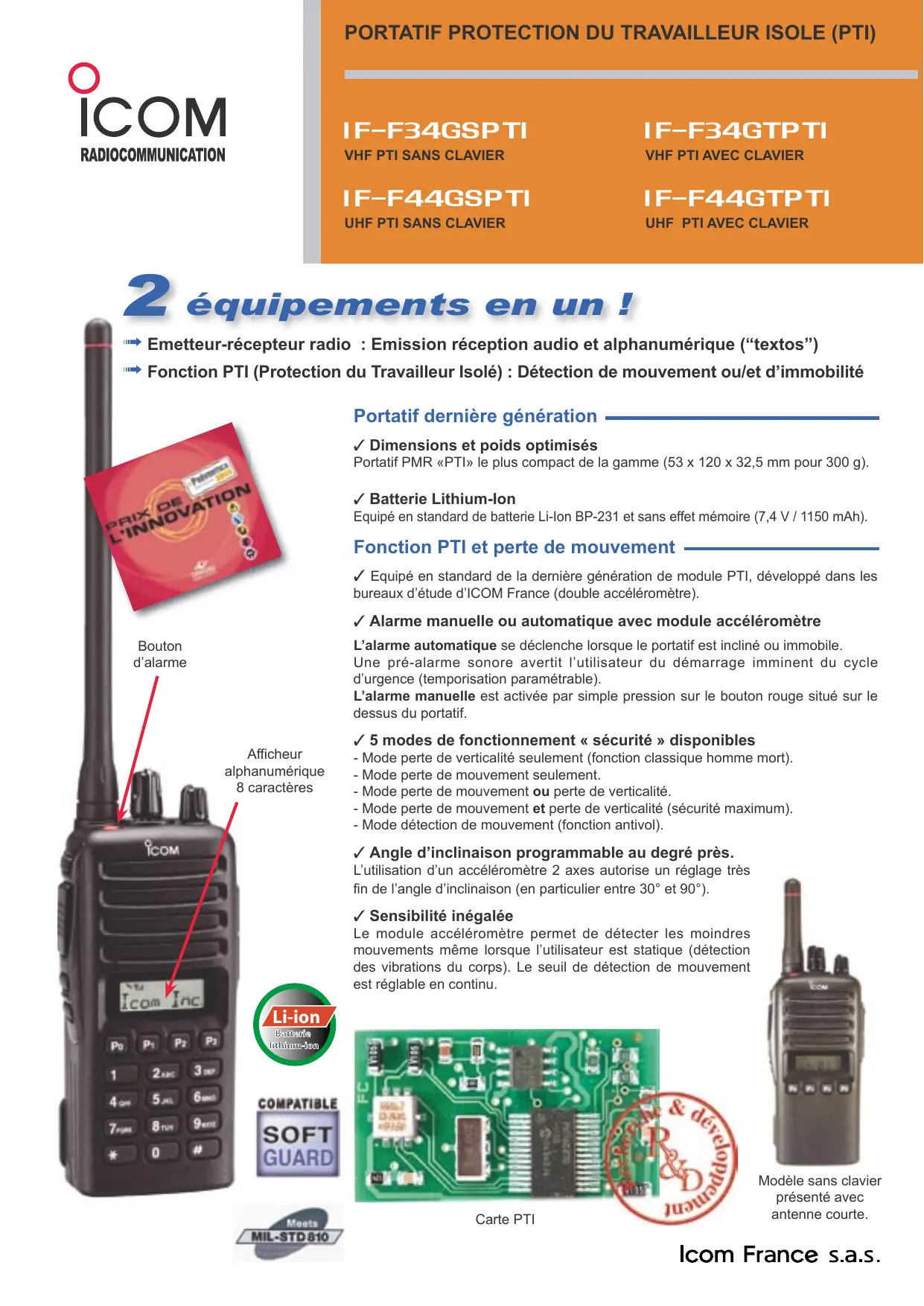

MODE D'EMPLOI IF-F44GSPTI ICOM

2 Équipements en un !

Émetteur-récepteur radio : Émission réception audio et alphanumérique ("textos") Fonction PTI (Protection du Travailleur Isolé) : Détection de mouvement ou/et d'immobilité

Portatif dernière génération

Dimensions et poids optimisés

Portatif PMR «PTI» le plus compact de la gamme (53 x 120 x 32,5 mm pour 300 g).

Batterie Lithium-Ion

Equipé en standard de batterie Li-Ion BP-231 et sans effet mémoire (7,4 V / 1150 mAh).

Fonction PTI et perte de mouvement

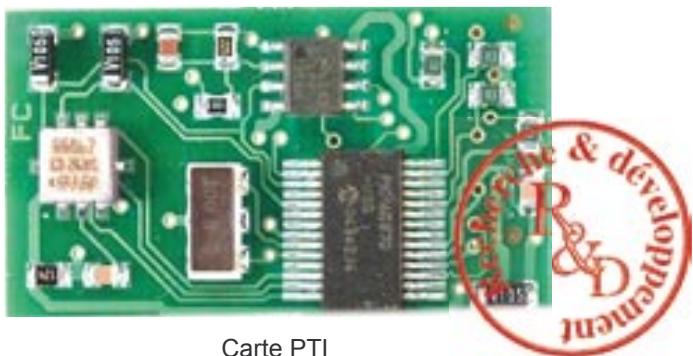

Equipé en standard de la dernière génération de module PTI, développé dans les bureaux d'étude d'ICOM France (double accéléromètre). Alarme manuelle ou automatique avec module accéléromètre.

L'alarme automatique se déclenche lorsqu'elle portatif est inclinée ou immobile.

Une pré-alarme sonore avertit l'utilisateur du démarrage imminent du cycle d'urgence (temporisation paramétrable).

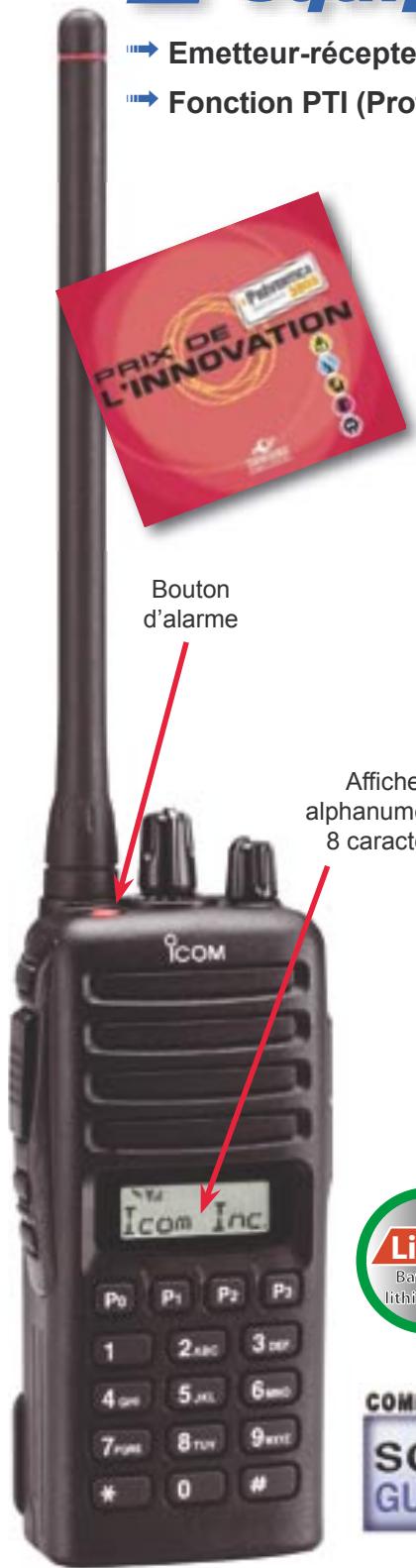

L'alarme manuelle est activée par simple pression sur le bouton rouge situé sur le dessus du portatif.

5 modes de fonctionnement « sécurité » disponibles

• Mode perte de verticalité seulement (fonction classique homme mort).
• Mode perte de mouvement seulement.
• Mode perte de mouvement ou perte de verticalité.
• Mode perte de mouvement et perte de verticalité (sécurité maximale).
• Mode détention de mouvement (fonction antivol).

Angle d'inclinaison programmable au degré près.

L'utilisation d'un accéléromètre 2 axes autorise un réglage très fin de l'angle d'inclinaison (en particulier entre et).

Sensibilité inégalée

Le module accéléromètre permet de détecter les moindres mouvements même lorsque l'utilisateur est statique (détection des vibrations du corps). Le seul de détection de mouvement est régliable en continu.

Modèle sans clavier créé avec antenne courte.

Autres fonctionnalités

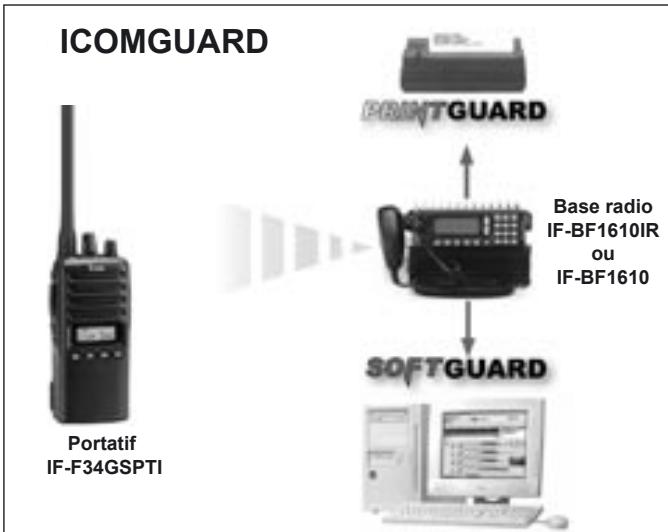

Les portatifs PTI peuvent être inclus dans une flotte ICOM existante ou être intégrés dans les systèmes de gestion PRINTGUARD ou SOFTGUARD.

Affichage de textes sur l'écran du portatif

L'écran LCD affiche jusqu'à 8 caractères, extensible jusqu'à 95 en mode défilant (scrolling).

Détection de mouvement grâce au module PTI.

Lors de la mise sous tension du portatif.

-Par l'envoi d’un sélectif à la base qui envoie un accusé de réception (ACK)

-La base interrogé le portatif qui retourne alors un «ACK»

Caracteristiques

• Fréquences : 136-174 MHz FM (IF-F34 série) 400-470 MHz FM (IF-F44 série)
• Canaux : 256 (16 banques)
• Espacement des canaux : 25 kHz et 12,5 kHz
• Dimensions :

53 (L) x 120 (H) x 32,5 (P) mm

• Poids : 300 g avec BP-231

Puisance :

5 W (IF-F34 série)

4 W (IF-F44 série)

• Consommation :

Emission: 1,8A

Réception : Veille : 85 mA

Max audio : 300 mA

Le portatif PTI est livré avec :

une batterie BP-231 Li-Ion 7,4 V/1150 mAh, une antenne FA-SC55V (VHF) ou FA-SC57U (UHF) et un clip ceinture MB-94.

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax: [phone]

WEB ICOM: http://www.icom-france.com

E-mail: [e-mail]

ICOM

ISO 9001

AFAQ N° 1997/8074
