Type d'appareil	Relais radio VHF/UHF
Fréquence VHF	146 - 174 MHz
Fréquence UHF	400 - 470 MHz
Dimensions (L x H x P)	36,5 x 13 x 29 cm
Poids	7 kg
Puissance de sortie HF	10 W / 25 W (selon version)
Espacement entre canaux	12,5 kHz
Déviation	± 2,5 kHz
Sensibilité	0,35 µV pour 12 dB SINAD
Température d'utilisation	-10°C à +55°C
Alimentation	12 V DC, 8 A à 20 A selon version
Fonctions principales	Activation sur 5 tons ou CTCSS, 8 appels relais, tone squelch, arrêt et retombée forcée, signal fin de transmission, interblocage, anti-bavard
Programmation	Souple, multi-canaux, télécommande possible
Accessoires	Alimentation PS-10, PS-60, OPC-478, OPC-592, supports fixation, duplexeurs, capots, ventilateurs
Utilisation	Relais mobile ou secours

FOIRE AUX QUESTIONS - IF-F410R ICOM

Comment puis-je régler le volume de l'ICOM IF-F410R ?

Utilisez le bouton de réglage du volume situé sur le côté de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et insérée. Si l'appareil ne s'allume toujours pas, essayez de remplacer la batterie par une nouvelle.

Comment puis-je changer la fréquence sur l'ICOM IF-F410R ?

Appuyez sur le bouton 'VFO/MR' pour passer en mode de fréquence variable, puis utilisez les boutons de sélection pour ajuster la fréquence souhaitée.

Quel type d'antenne est recommandé pour l'ICOM IF-F410R ?

Il est recommandé d'utiliser une antenne compatible avec la bande de fréquence de l'appareil. Consultez le manuel pour des recommandations spécifiques.

Comment réinitialiser l'ICOM IF-F410R aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton 'CLR' pendant environ 5 secondes tout en allumant l'appareil.

Que faire si je ne reçois pas de signal ?

Vérifiez que l'antenne est correctement connectée et que vous êtes dans une zone de réception. Essayez également de changer de fréquence pour voir si le problème persiste.

L'ICOM IF-F410R est-il étanche ?

Oui, l'ICOM IF-F410R est conçu pour être étanche selon la norme IP54, mais il est recommandé de ne pas l'exposer à des conditions extrêmes.

Comment mettre à jour le firmware de l'ICOM IF-F410R ?

Pour mettre à jour le firmware, visitez le site officiel d'ICOM et téléchargez le dernier firmware. Suivez les instructions fournies pour l'installation.

Où puis-je trouver le manuel d'utilisation de l'ICOM IF-F410R ?

Le manuel d'utilisation est disponible sur le site officiel d'ICOM dans la section support ou téléchargement.

Comment activer la fonction de scan sur l'ICOM IF-F410R ?

Pour activer la fonction de scan, appuyez sur le bouton 'SCAN' et sélectionnez les canaux que vous souhaitez inclure dans le scan.

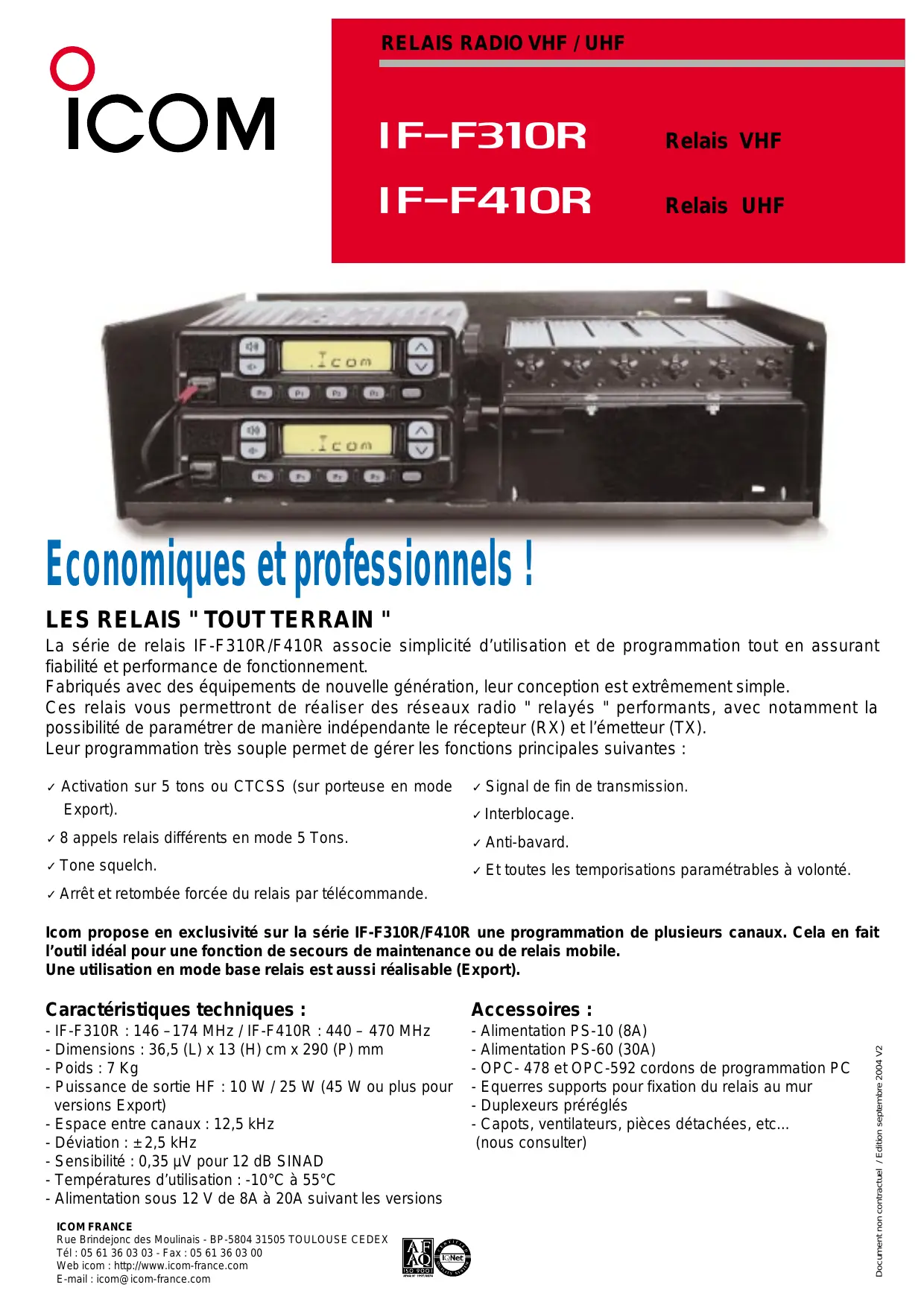

MODE D'EMPLOI IF-F410R ICOM

Les RELAIS "tout terrain

La série de relais IF-F310R/F410R associe simplicité d'utilisation et de programmation tout en assurant fiabilité et performance de fonctionnement.

Fabriqués avec des équipements de nouvelle génération, leur conception est extrêmement simple.

Ces relais vous permettront de réaliser des réseaux radio "relayés" performants, avec notamment la possibilité de paramétrer de manière indépendante le récepteur (RX) et l'émetteur (TX).

Leur programmation très souple permet de : gérer les fonctions principales suivantes :

Activation sur 5 tons ou CTCSS (sur porteuse en mode Export). 8 appels relais différents en mode 5 Tons. Tone squelch. Arrêt et retombée forcée du relais par télécommande.

✓ Signal de fin de transmission. ✓ Interblocage. ✓ Anti-bavard. ✓ Et toutes les temporisations paramétrables à volonté.

Icom propose en exclusivité sur la série IF-F310R/F410R une programmation de plusieurs canaux. Cela en fait l'outil idéal pour une fonction de secours de maintenance ou de relais mobile.

Une utilisation en mode base relais est aussi réalisable (Export).

Caractéristiques techniques

• IF-F310R : 146 -174 MHz / IF-F410R : 440
• 470 MHz
• Dimensions : 36,5 (L) x 13 (H) cm x 290 (P) mm
• Poids : 7 Kg
• Puissance de sortie HF : 10 W / 25 W (45 W ou plus pour versions Export)
• Espace entre canaux : 12,5 kHz
• Déviation : ±2,5 kHz
• Sensibilité : 0,35 μV pour 12 dB SINAD
• Températures d'utilisation : -10°C à 55°C
• Alimentation sous 12 V de 8A à 20A suivant les versions

Accessoires :

• Alimentation PS-10 (8A)
• Alimentation PS-60 (30A)
• OPC-478 et OPC-592 cordons de programmation PC
• Équerres supports pour fixation du relais au mur
• Duplexeurs préréglés
• Capots, ventilateurs, pièces détachées, etc...

(nous contacter)
