Informations produit

Marque : ICOM

Modèle : F25SR

Catégorie : Radio amateur

Télécharger la notice PDF Imprimer

Intitulé	Description
Type de produit	Émetteur-récepteur radio portable
Fréquences	VHF/UHF, 136-174 MHz et 400-470 MHz
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	120 x 54 x 30 mm
Poids	Environ 300 g (avec batterie)
Compatibilités	Compatible avec les accessoires ICOM
Type de batterie	Batterie lithium-ion 2000 mAh
Tension	7.2 V
Puissance	5 W (max)
Fonctions principales	Communication bidirectionnelle, fonction d'appel d'urgence, fonction de scan
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Conforme aux normes de sécurité en vigueur, utilisation recommandée en milieu sécurisé
Informations générales	Idéal pour les professionnels de la sécurité, de la construction et les activités de plein air

FOIRE AUX QUESTIONS - F25SR ICOM

Comment allumer l'ICOM F25SR ?

Pour allumer l'ICOM F25SR, tournez le bouton de volume situé sur le dessus de l'appareil dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Que faire si l'ICOM F25SR ne capte pas de signal ?

Vérifiez que l'antenne est correctement installée et que vous êtes dans une zone de couverture. Vous pouvez également essayer de changer de canal pour voir si le problème persiste.

Comment régler le volume de l'ICOM F25SR ?

Utilisez le bouton de volume situé sur le dessus de l'appareil. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

L'ICOM F25SR peut-il être chargé pendant son utilisation ?

Non, il est recommandé de ne pas utiliser l'appareil pendant qu'il est en charge pour éviter d'endommager la batterie.

Comment réinitialiser l'ICOM F25SR aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'P1' tout en le rallumant jusqu'à ce que l'écran affiche 'Reset'.

Que faire si l'écran de l'ICOM F25SR reste noir ?

Vérifiez si la batterie est correctement chargée. Si l'écran reste noir, essayez de réinitialiser l'appareil ou remplacez la batterie si nécessaire.

Comment changer de canal sur l'ICOM F25SR ?

Utilisez le bouton de sélection de canal situé sur le côté de l'appareil. Appuyez plusieurs fois pour faire défiler les canaux disponibles.

L'ICOM F25SR est-il étanche ?

Oui, l'ICOM F25SR est conçu pour résister à des éclaboussures d'eau et à la poussière, mais il n'est pas submersible. Évitez de l'immerger dans l'eau.

Comment savoir si la batterie de l'ICOM F25SR est faible ?

L'indicateur de batterie sur l'écran de l'appareil devient rouge lorsque la batterie est faible. Chargez l'appareil dès que possible.

Quel type de batterie utilise l'ICOM F25SR ?

L'ICOM F25SR utilise une batterie lithium-ion rechargeable de 7,4 V.

Téléchargez la notice de votre Radio amateur au format PDF gratuitement ! Retrouvez votre notice F25SR - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil F25SR de la marque ICOM.

MODE D'EMPLOI F25SR ICOM

PORTATIF SANS LICENCE NORME PMR446

Portatif sans licence ! Qualité audio exceptionnelle, hautes performances et conception robuste e font de l’IC-F27SR la radio sans licence la mieux adaptée à votre activité. Cette radio répond aux besoins des professionnels de la construction, restauration, hôtellerie, événementiel, grande distribution, industrie, exploitation agricole, etc. Elle sera également adaptée à vos activités de loisir comme la randonnée, la chasse, la pêche, etc. Plus de 35 heures d’autonomie ! L’IC-F27SR intègre les dernières innovations technologiques en matière d’électronique lui permettant notamment de béné¿cier d’une autonomie de 35 h avec la batterie lithium-ion fournie d’origine (BP-265). (L’IC-F27SR est également disponible en version batterie Ni-MH BP-264 offrant 24 h d’autonomie). *Tx : Rx : Veille = 5 % : 5 % : 90 % avec économiseur d’énergie activé.

Qualité audio exceptionnelle Le large haut-parleur (ø 45 mm) délivre un son clair et fort, permettant une utilisation dans des environnements bruyants (chantiers, sites industriels, etc. ).

FM N S C EIV E Poids plume et taille compacte ! Taille réduite (58 x 186 x 36,5 mm) et légèreté (285 g) rendent ce portatif idéal pour toutes les utilisations.

Construction robuste Utilisation par tous les temps même sous la pluie ! L’IC-F27SR répond aux normes d’étanchéité IP54 et MIL STD-810 F.

VOX intégré pour une utilisation “main libre” La fonction “VOX” intégrée au portatif permet une utilisation “main libre” (nécessite le câble optionnel OPC-2004 et un accessoire de tête (HS-94, HS-95, HS-97).

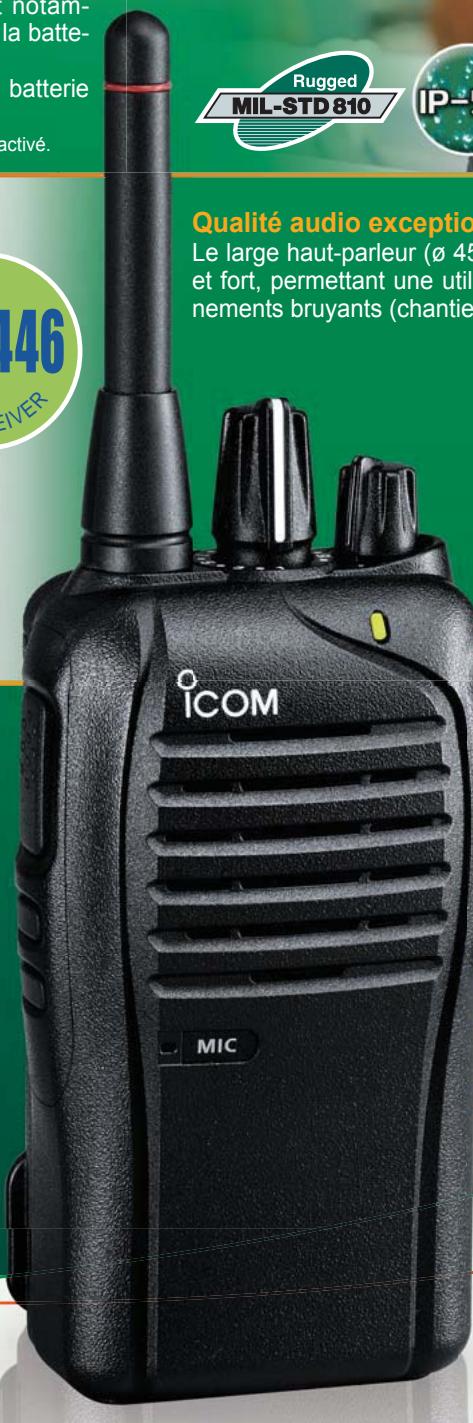

R T RA Simple d’utilisation Muni simplement d’un bouton d’émission, de volume et de sélection des canaux, la prise en main de l’IC-F27SR est simple et immédiate !

iF27SR PORTATIF SANS LICENCE NORME PMR446

SPECIFICATIONS ACCESSOIRES FOURNIS IC-F27SR#92 : version pack batterie Li-ion • Batterie Li-ion, BP-265 • Chargeur rapide, BC-193 • Adaptateur secteur BC-123SE • Clip ceinture, MB-124 IC-F27SR#91 : version pack batterie Ni-MH • Batterie Ni-MH, BP-264 • Chargeur batterie, BC-192 • Adaptateur secteur, BC-206SE • Clip ceinture, MB-124

446,00625 – 446,09375 MHz 12,5 kHz (8K50F3E) 400 mA 330 mA (Avec HP intene) –25°C à +55°C (radio) ±2,5 ppm 500 mW (ERP) 3-conducteurs 2,5 (d) mm/2,2 kȍ 26,5 dB V / memf (à 5 % distortion) 800 mW typ. (sous 12 ȍ) 400 mW typ. (sous 8 ȍ)

8 fréquences PMR 446

Espacement des canaux Consommation (approx.) TX RX Max. audio Température d’utilisation Stabilité en fréquence Puissance ( à 7,2 V) Connecteur microphone ext. Sensibilité (à 20 dB SINAD) Puissance audio HP interne HP externe Connecteur HP externe

Fréquences couvertes

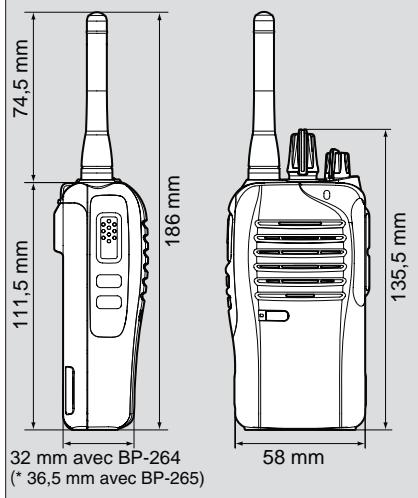

DIMENSIONS ET POIDS 74,5 mm

• Groupes d’appel : Encodeur et décodeur CTCSS et DTCS • Économiseur d’énergie • Alerte batterie faible • Fonction surveillance : coupe la LED et les bips* • Fonction sirène* • Fonction “anti-bavard” : permet d’éviter une émission en continu* *Fonctions disponibles par programmation

AUTRES CARACTERISTIQUES

2 conducteurs 3,5 (d) mm/8 ȍ

Normes militaires et protection IP MIL 810F Standard Methode Procédure

(* 36,5 mm avec BP-265)

Pression basse 500.4 I, II Température haute 501.4 I, II Température basse 502.4-3 I, II Choc thermique 503.4 I Variation de température 505.4 I Bruine 506.4 I, III Humidité 507.4 – Brume saline 509.4 – Poussière 510.4 I Vibration 514.5 I Choc 516.5 I, IV Egalement compatible MIL-STD-810-C, -D et -E.

Poids (approx.): 340 g avec BP-264 285 g avec BP-265

Protection IP (Etanchéité) IP54 (Protection contre poussière et eau) Poussière & Eau

ACCESSOIRES CHARGEUR Pour BP-264 (Ni-MH) Temps de charge : 16 h

Pour BC-191 ou BC-193

OPC-515L CHARGEUR RAPIDE Pour BP-265 (Li-ion) Temps de charge : 2,5 h

BC-123SE BC-123SE CHARGEUR 6 POSTES Pour BP-264/BP-265 Temps de charge : 2,5 h

Pour BC-191, BC-192 Pour ou BC-193 BC-197

Oreillette avec microphone Àexible, nécessite un adaptateur OPC-2004

Casque écouteur avec microphone Àexible, nécessite un adaptateur OPC-2004

Oreillette avec microphone laryngophone nécessite un adaptateur OPC-2004

SP-27 OPC-2004 Oreillette transparente Câble adaptateur à tube acoustique avec nécessaire pour pince vêtement (1m de utiliser les acceslongueur de cable avec soires ci-contre raccord ¿leté de 3,5 mm)

HM-158L Microphone haut-parleur miniature

HM-159L Microphone hautparleur étanche IP-54

AUTRES ACCESSOIRES CLIP CEINTURE • MB-124 Clip ceinture crocodile

ADAPTATEUR • AD-120 Adaptateur pour chargeur BC-197 avec BP-264 • AD-121 Adaptateur pour chargeur BC-197 avec BP-265

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 Tél : +33 (0)5 61 36 03 03 - Fax : +33 (0)5 61 36 03 00 WEB ICOM : http://www.icom-france.com E-mail : icom@icom-france.com

CACHET DISTRIBUTEUR Document non contractuel / Edition 09/2011 V1

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis. La configuration du poste peut varier suivant les versions.
