Type de produit	Routeur Wi-Fi ADSL
Marque	ATLANTIS-LAND
Modèle	A02-RA210-W54
Normes Wi-Fi	IEEE 802.11b/g
Débit Wi-Fi maximal	54 Mbps (théorique)
Ports LAN	4 ports RJ-45 10/100 Mbps
Port ADSL	1 port RJ-11
Alimentation	12 V CC, 1 A (adaptateur secteur inclus)
Dimensions (approx.)	150 x 100 x 30 mm
Poids (approx.)	0,3 kg
Configuration par défaut	IP : 192.168.1.254, utilisateur : admin, mot de passe : atlantis
SSID par défaut	wlan-ap
Fonctions principales	Partage de connexion ADSL, point d'accès Wi-Fi, commutateur réseau, serveur DHCP, pare-feu NAT
Protocoles supportés	PPPoE, PPPoA, RFC 1483 (bridgé/routé), IPoA
Gestion	Interface Web (HTTP)
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 à 90 % (sans condensation)
Sécurité réseau	WEP 64/128 bits, WPA/WPA2 (recommandé), filtrage MAC
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage ; utiliser un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Pièces détachées et réparabilité	Le produit ne contient aucune pièce réparable par l'utilisateur. Contacter le service après-vente pour toute réparation.

FOIRE AUX QUESTIONS - A02-RA210-W54 ATLANTIS-LAND

Comment réinitialiser le routeur aux paramètres d'usine ?

Appareil allumé, maintenez le bouton Reset enfoncé pendant au moins 10 secondes. Les LEDs clignoteront et le routeur redémarrera avec les réglages par défaut (IP 192.168.1.254, utilisateur admin, mot de passe atlantis).

Comment accéder à l'interface de configuration ?

Connectez votre PC à un port LAN du routeur, ouvrez un navigateur et tapez http://192.168.1.254. Saisissez le nom d'utilisateur admin et le mot de passe atlantis (par défaut).

J'ai oublié le mot de passe administrateur, que faire ?

Effectuez une réinitialisation d'usine en maintenant le bouton Reset enfoncé pendant 10 secondes. Tous les paramètres seront effacés, y compris le mot de passe.

Comment configurer le Wi-Fi de mon routeur ?

Accédez à l'interface Web, allez dans Wireless, définissez un SSID (nom de réseau), choisissez un canal, et activez la sécurité WPA2-PSK avec une clé robuste. Validez et redémarrez le routeur.

Que faire si la LED ADSL ne s'allume pas ?

Vérifiez le câblage RJ11 entre le routeur et la prise téléphonique. Assurez-vous que les paramètres VPI/VCI sont corrects (ex: 8/67). Contactez votre fournisseur d'accès si le problème persiste.

Comment changer le mot de passe administrateur ?

Dans l'interface Web, allez dans Administration ou System, saisissez l'ancien mot de passe, puis le nouveau. Enregistrez les modifications.

Comment activer le chiffrement WPA sur mon réseau Wi-Fi ?

Sous Wireless Security, sélectionnez WPA2-PSK (recommandé), choisissez un algorithme (AES), entrez une clé de 8 à 63 caractères, puis enregistrez.

Le routeur ne répond pas au ping (192.168.1.254). Que faire ?

Vérifiez que votre PC reçoit une adresse IP (ex: 192.168.1.x). Si ce n'est pas le cas, configurez une IP statique dans la même plage. Assurez-vous que la LED LAN est allumée.

Comment mettre à jour le firmware du routeur ?

Téléchargez le firmware sur le site du fabricant. Dans l'interface Web, allez dans Administration > Firmware Upgrade, sélectionnez le fichier et cliquez sur Upload. Ne coupez pas l'alimentation pendant la mise à jour.

Impossible d'accéder à Internet après configuration, que vérifier ?

Vérifiez que les paramètres ADSL (protocole, VPI/VCI, nom d'utilisateur, mot de passe) sont corrects. La LED ADSL doit être verte fixe. Essayez de redémarrer le routeur et le PC.

MODE D'EMPLOI A02-RA210-W54 ATLANTIS-LAND

1.1 Contenu de la boîte 36 1.2 Face avant 37 1.3 Face arrière 38 1.4 Câblage 39 1.5 Configuration initiale 39 1.6 Configuration du TCP/IP 40

Configuration sous Windows 95/98/ME. 40 Configuration sous Windows NT4.0 40 Configuration sous Windows 2000 41 Configuration sous Windows XP 41

1.7 Vérification 44 1.8 Configuration avec le browser 45

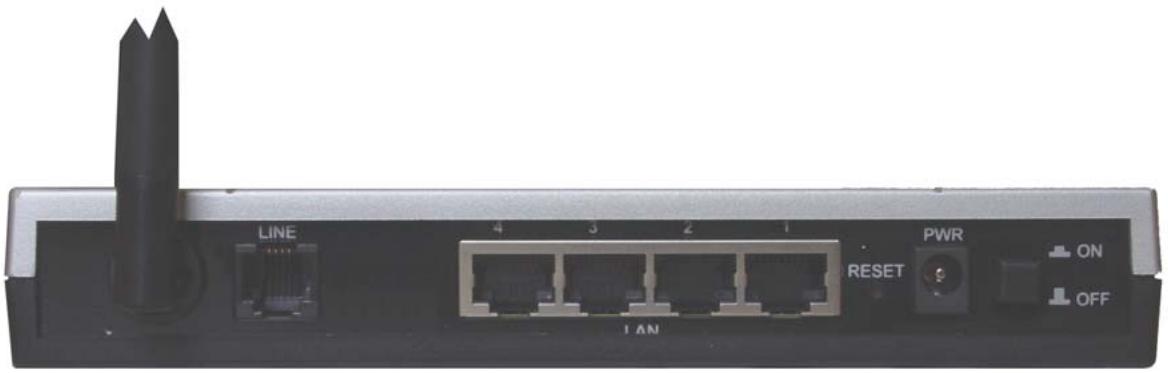

1.3 Le porte-postérieur

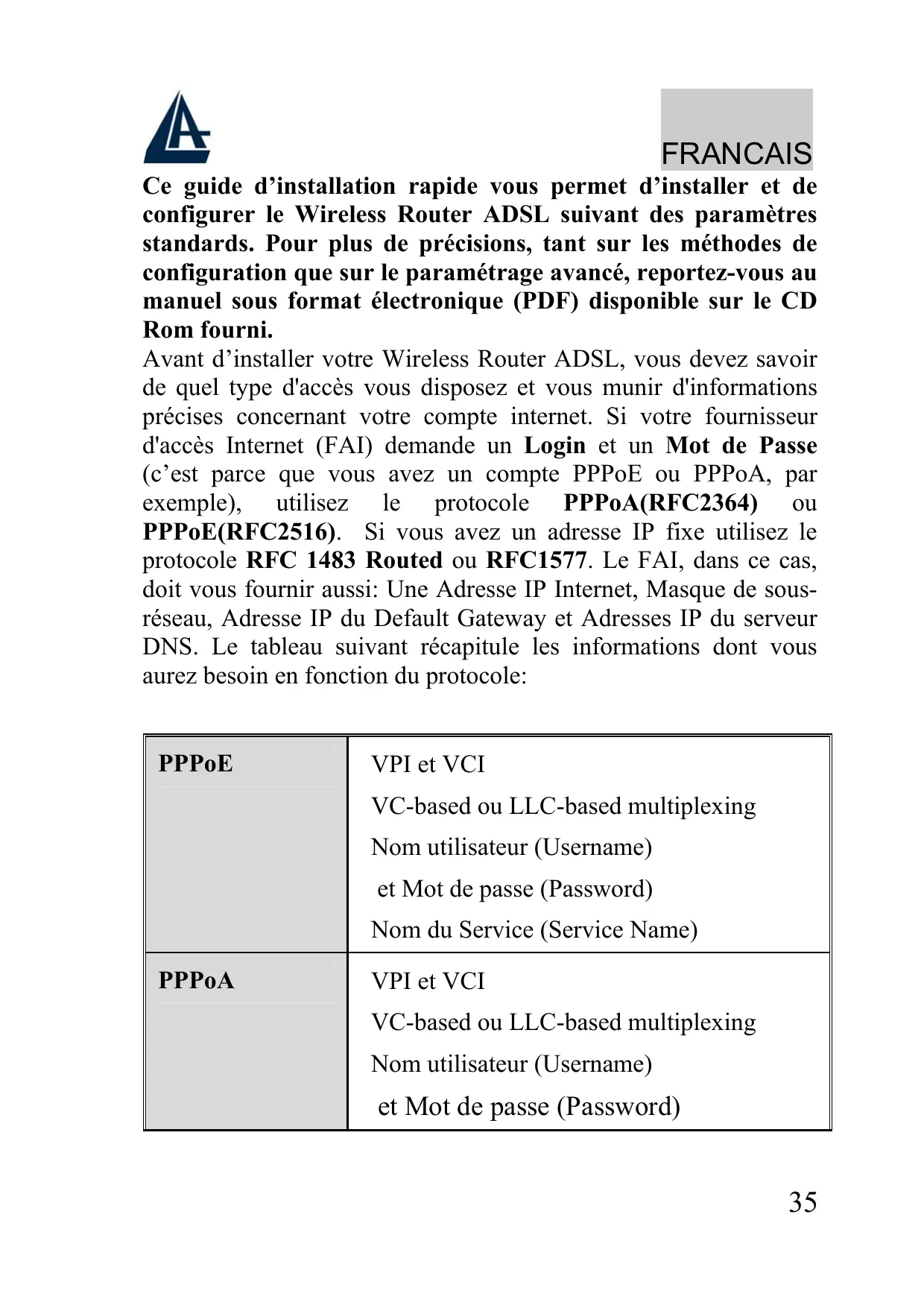

Ce guide d'installation rapide vous permet d'installer et de configurer le Wireless Router ADSL suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous au manuel sous format électronique (PDF) disponible sur le CD Rom fourni.

Avant d'installer votre Wireless Router ADSL, vousavez savoir dequel type d'accès vous disposez et vous munir d'informations précises concernant votre compte internet. Si vous fournisseur d'accès Internet (FAI)demande un Login et un Mot de Passe (c'est parce que vous avez un compte PPPoE ou PPPoA, par exemple), utilisez le protocole PPPoA(RFC2364)ou PPPoE(RFC2516). Si vous avez un adresse IP fixe utilisez le protocole RFC 1483 Routed ou RFC1577. Le FAI, dans ce cas, doit vous fournir aussi: Une Adresse IP Internet, Masque de sousreseau, Adresse IP du Default Gateway et Adresses IP du serveur DNS. Le tableau suivant récapitule les informations dont vous aurez besoin en fonction du protocole:

PPPoE	VPI et VCI VC-based ou LLC-based multiplexing Nom utiliser (Username) et Mot de passer (Password) Nom du Service (Service Name)
PPPoA	VPI et VCI VC-based ou LLC-based multiplexing Nom utiliser (Username) et Mot de passer (Password)
RFC1483 Bridged	VPI/VCI VC-based ou LLC-based multiplexing
RFC1483 Routed	VPI/VCI VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS
IPoA	VPI/VCI VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveur DNS

1.1 Contenu de la boîte

Avant l'installation, assurez-vous de disposer des éléments suivants: Wireless Router ADSL, câble réseau (CAT5), câble RJ11, adaptateur secteur (12V/1A), CD-Rom avec manuels et logiciels (firmware), guide à l'installation.

1.2 Face avant

1 2 3 4 5 6 7 8 9 10 11 12 13

LED	SIGNIFICATION
Power	Allumé quand le Wireless Router ADSL est sous tension
Sys	Allumé pour indiquer que le système est actif
WLan	Clignotant vert pour indiquer transmission des données. Allumé vert fixé il indique le correct fonctionnement de module wireless.
Lan	Allumé quand le LAN (réseau) est connecté Vert= connexion à 100Mbps Orange= connexion à 10Mbps Clignote lors des transferts de données
ADSL	Si allumé fixe vert il indique une connexion correcte, s'il clignote il est en train de se connecter.

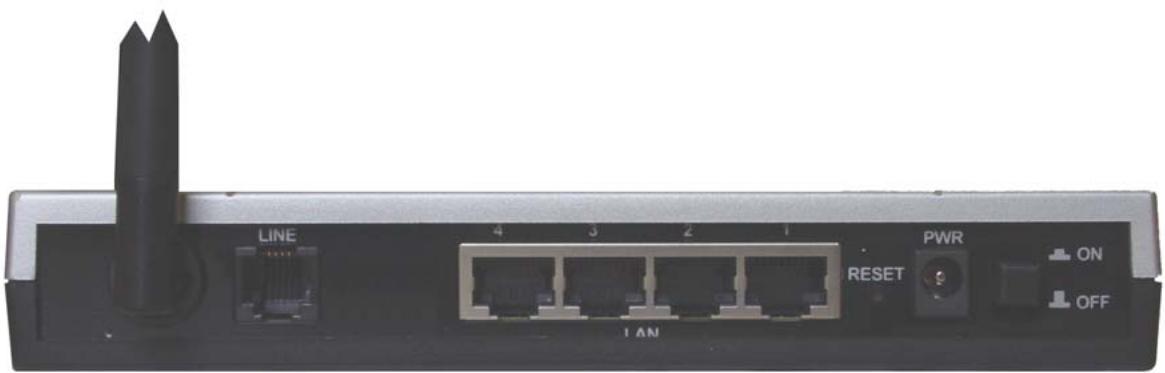

1.3 Face arrêté

PORT	USAGE
Line(RJ11)	Connectez le cable (fourni) RJ11 au filtre ADSL (optionnel) et enfin à la prise téléphonique
LAN (1/4 * RJ-45)	Relier directement avec un cable Ethernet standard ou croisé aux PC ou à un port uplink (Hub/Switch).
Reset (remise à zéro)	Dispositif allumé, presser pour effectuer le reset ou le restore. Les opérations sont: 0-3 secondes: reset (remise à zéro) 3-6 secondes: rien 10secondes ou plus: il effectue un retrour aux conditions initiales (utiliser, par exemple, quand vous ne vous rappelez plus du mot de passer)
POWER (jack)	Connectez l'alimentation fournie à cette prise
POWER Switch	Presser pour allumer / éteindre le Router

1.4 Câblage

Après avoir terminé le câblage, raccordez l'alimentation pour permettre le Wireless Router ADSL sous tension. Assurez-vous que les LEDs sont correctement allumés. Connectez un cable réseau standard ou croisé pour relier le Router à un Hub/Switch ou aux PC. L'interface Wireless intégrée permet aux utilisateurs dotés d'interfaces wireless d'aller sur Internet en utilisant le protocole IEEE802.11b ou IEEE802.11g. Une fois toutes les liaisons effectuées et le Wireless Router ADSL allumé, le produit effectuera un diagnostique (d'une dizaine de secondes). Quand cette étape sera terminée, la Led SYS commencera à clignoter, ce qui signifie que le produit fonctionne correctement. Enfin, la Led ADSL clignotera en vert pour indiquer la phase d'alignment et deviendra fixe par la suite (condition indispensable pour naviguer sur Internet).

1.5 Configuration initiale

Avant de commencer la configuration du Wireless Router ADSL, il est nécessaire de connaître la configuration initiale (paramètres par défaut).

Pour pouvoir utiliser le Wireless Router ADSL en peu de temps, il suffit de garder la configuration par défaut, de mettre les PC en client DHCP et de configurer l'accès Internet (avec les données fournies par le FAI). Pour une configuration plus détaillée, faire référence au manuel complet sur le CD-Rom.

La configuration initiale (paramètres par défaut) est :

• User: admin
• Password : atlantis
• Adresse IP (192.168.1.254), Subnet Mask (Masque de sous réseau) = 255.255.255.0 DHCP (Fonction serveur DHCP) Activée SSSID= wlan-ap, Channel=6, WEP=non activé

Configuration sous windows 95/98/me

1. Allez dans Panneau de Configuration. Double-cliquez sur Réseau. Enfin, affichez l'onglet Configuration.
2. Sélectionnez le protocole TCP/IP -> NIC carte, ou quelconque carte réseau Ethernet dans le PC.
3. Cliquez sur Propriétés
4. Dans l'onglet Adresse IP Sélectionnez l'option « obtenir automatiquement une adresse IP »
5. Sélectionnez l'onglet DNS.
6. Sélectionnez l'option Désactiver DNS et cliquez sur OK pour terminer la configuration. Vous devez redémarrer l'ordinateur pour que les changements prennent effet.

Configuration sous windows nt4.0

1. Allez au Panneau de Configuration. Double-cliquez sur Réseau et enfin sélectionnez l'onglet Protocole.
2. Sélectionnez TCP/IP Protocol et après cliquez sur Propriétés.
3. Sélectionnez (votre carte Réseau) l'onglet Obtenir une adresse IP par un serveur DHCP et après cliquez sur OK pour terminer la configuration.

Configuration sous windows 2000

1. Allez au Panneau de Configuration. Double-cliquez sur Connexions réseau et accès à distance.
2. Double-cliquez sur connexion au réseau local.
3. Dans Connexion au réseau local, cliquez sur Propriétés.
4. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés.
5. Sous l'onglet Général, sélectionnez l'onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement
6. Cliquez sur OK pour terminer la configuration

Configuration sous windows XP

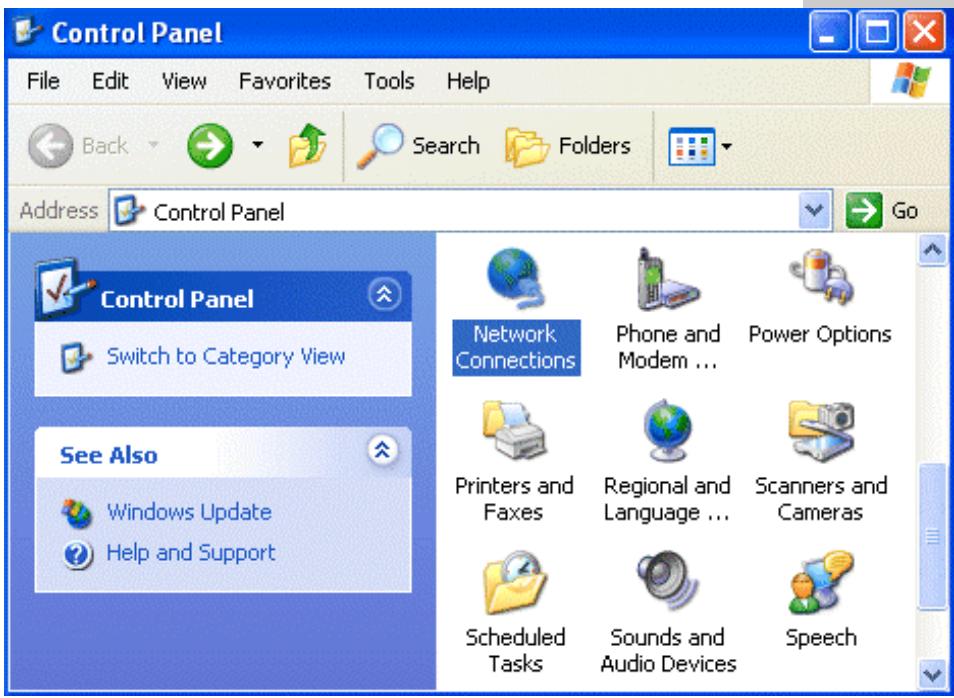

1. Allez sur Panneau de Configuration. Double-cliquez sur Accès Réseau.
2. Double-cliquez sur Connexion au Réseau local.

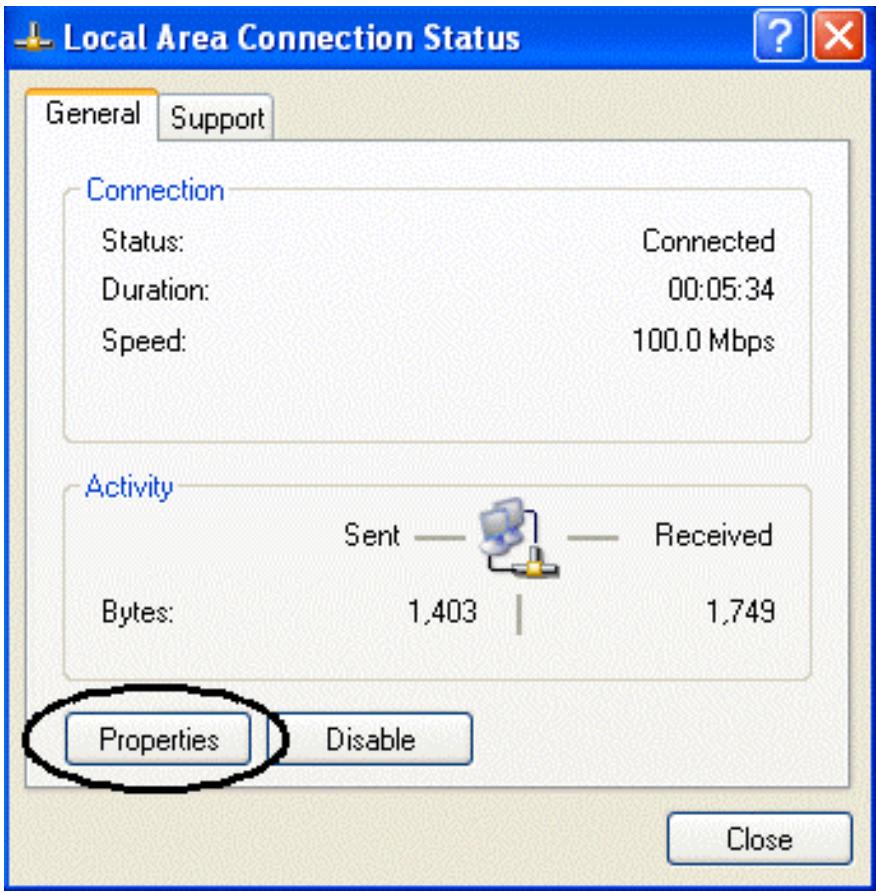

3. Cliquez propriétés.

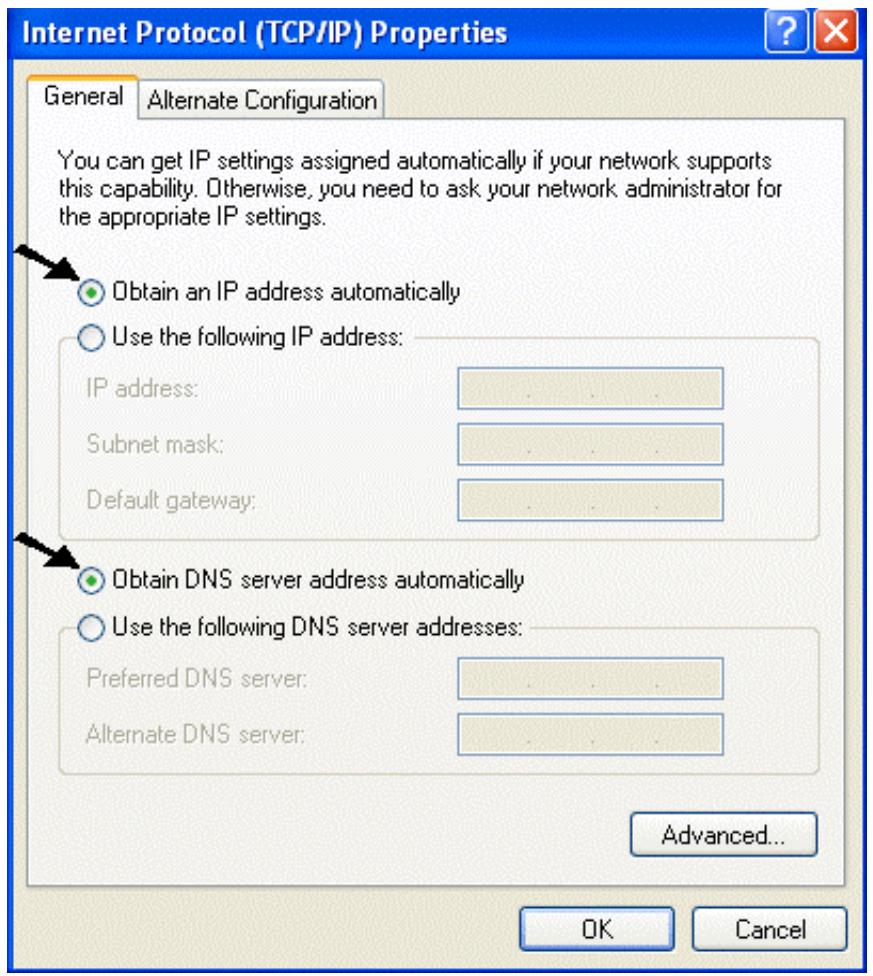

1. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés.
2. Sélectionnez Obtenir une adresse IP automatique et après Obtenir les adresses des serveurs DNS automatiquement.

1. Cliquez sur OK pour terminer la configuration.

1.7 Vérification

Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.254

Si le message suivant apparait: Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64

Vous pouvez procéder en allant au point suivant (1.8 Configuration).

Si par contre le message suivant apparait : Pinging 192.168.1.254 with 32 bytes of date : Request timed out. Request timed out. Request timed out.

Vérifiez que le Led LAN est bien allumé. Vérifiez l'adresse de votre PC en écrivant WINIPCFG (pour Win95, 98, ME) ou IPCONFIG (pour Win2000, XP) et eventuellement réinstallé le stack TCP/IP.

1.8 Configuration avec le browser

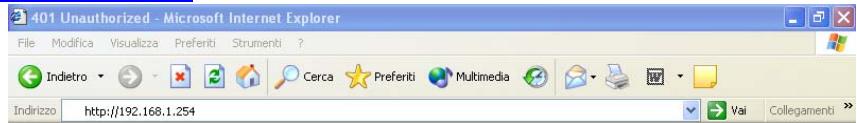

Pour accéder à l'interface Web, lancez un navigateur Internet et tapez dans la barre d'adresse l'IP suivante :

http://192.168.1.254

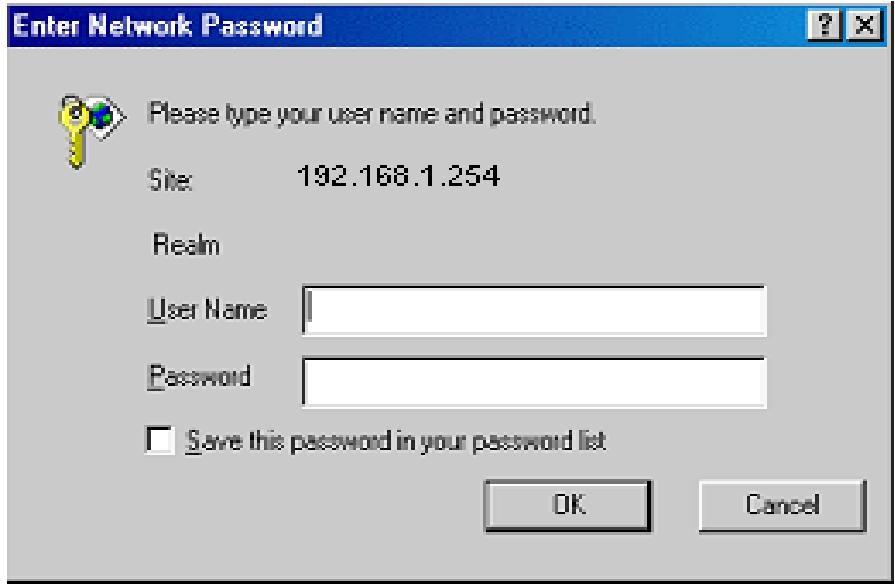

Un mot de passe vous est demandé, pour la première connexion.

User = admin

Mot de passe = atlantis

et appuyez sur OK pour aller dans la configuration.

Il apparaitra à ce point le Menu Principal, dans la partie gauche on pourra accéder à toutes les sections:

En suivant les indications ci-dessous, il est possible de rendre opérationnel le Wireless Router ADSL en peu de temps à condition d'utiliser les PC du réseau comme client DHCP. Pour une configuration personnalisée du réseau et du Router, faire référence au manuel complet dans le CD Rom.

Vous trouverez dans le tableau ci-dessous les valeurs possibles de VPI/VCI.

Données à configurer	Valeurs
Virtual Path Identifier	8	8	2
Virtual Circuit Identifier	67	35	32

Attention, si ces valeurs sont erronées, le modem ne fonctionnera pas correctement (une connexion correcte peut se vérifier). En cas de doutes, demandez confirmation à votre fournisseur d'accès (FAI).

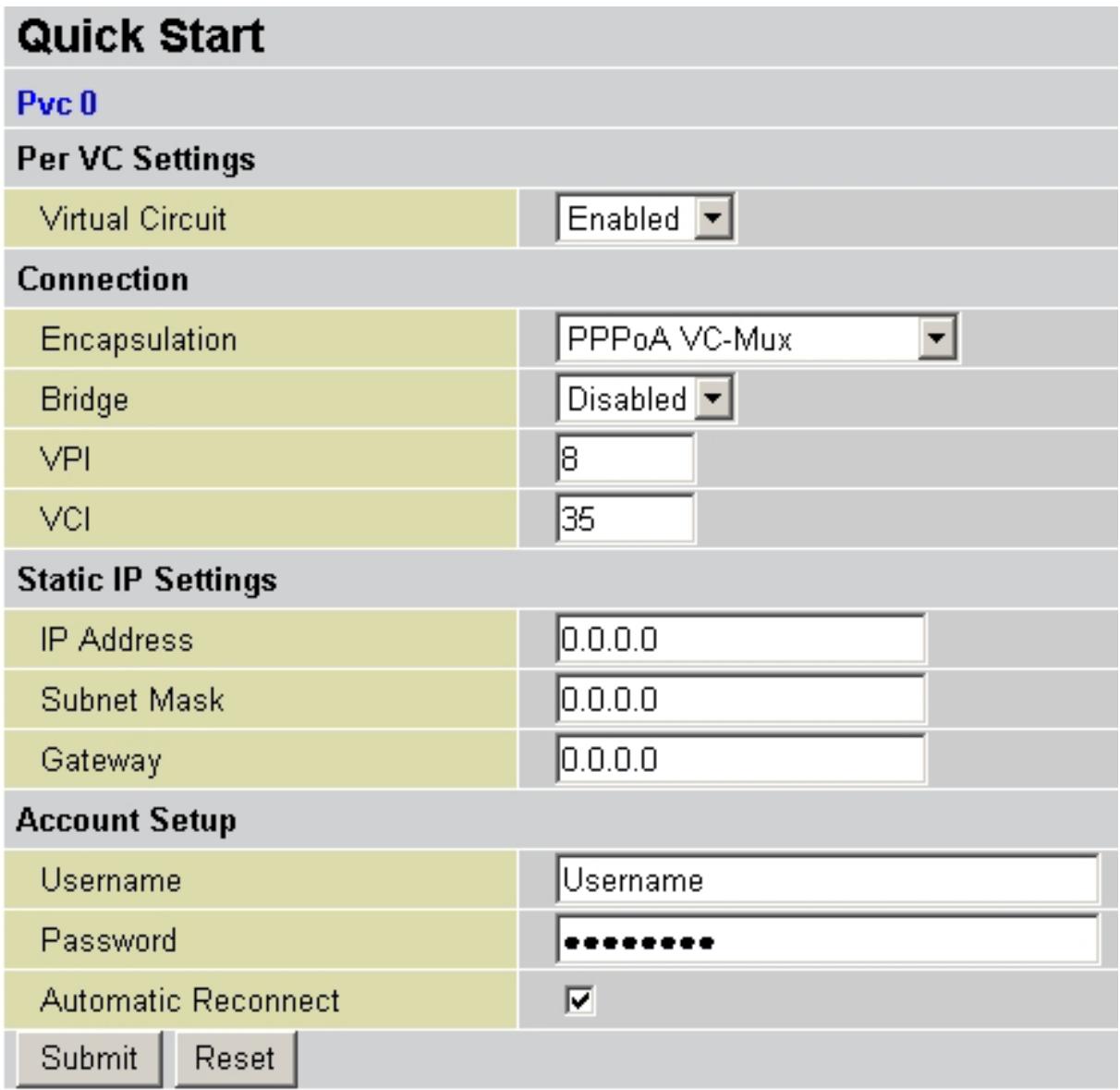

Presser sur Quick Start pour effectuer une configuration automatique.

Le protocole PPPoE (Point to Point Protocol over Ethernet) est l'une des méthodes utilisées en France. Il a été conçu (comme le PPPoA) pour compléter le service ADSL avec une attention spéciale pour faciliter la configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès sans changer la façon de fonctionnement et en même temps partager entre tous les utilisateurs de votre entreprise un compte Internet unique (avec le FAI). Ne pas utiliser de logiciels additionnels. En cas de doute, demander les paramètres de configuration à votre opérateur (FAI).

Virtual Circuit: Enable - Encapsulation: Choisir PPPoE LLC, ou, plus rarement, PPPoE VC-Mux, en cas de PPPoE. Dans le cas de PPPoA, choisir par contre PPPoA VC-Mux ou PPPoA LLC. - Bridge: Disable VPI:8 ou 8 ou 2 (contacter le FAI) VCI:67 ou 35 ou 32 (contacter le FAI) IP Address:0.0.0.0 - Subnet Mask:0.0.0.0 - Gateway:0.0.0.0 - username: Nom d'utilisateur (case sensitive). - Password: Mot de passe (case sensitive) Automatic Reconnect: Cochez cette option si vous désirez que votre connexion ADSL soit toujours active.

En pressant submit, le Wireless Routeur ADSL fera un reboot automatique [ADSL doit être Allumée fixe lorsque la session PPPoE/PPPoA est connectée], votre PC sera prêt pour la navigation. Presser sur Save Config

(et enfin Submit) pour terminer.

Virtual Circuit: Enable - Encapsulation: 1483 Routed IP LLC ou 1483 Routed IP VC-MUX en cas de RFC 1483 Routed. Choisissez Classical IP over ATM en cas de RFC 1577 - Bridge: Disable VPI: 8 ou 8 ou 2 (contacter le FAI) VCI: 67 ou 35 ou 32 (contacter le FAI) Static IP Address= introduisez l'adresse IP - Subnet Mask= introduisez le masque de sous-réseau.

• Gateway= remplittez les champs suivants avec les caractéristiques de votre abonnement ADSL (l'adresse IP du Default Gateway) - Username:
• Password: Automatic Reconnect: ne cochez pas cette

En pressant submit, le Wireless Routeur ADSL fera un reboot automatique [ADSL doit être Allumée fixe lorsque la session PPPoE/PPPoA est connectée], votre PC sera prêt pour la navigation. Presser sur Save Config

(et enfin Submit) pour terminer.
