A02-RA210-W54 - Router Wi-Fi ATLANTIS-LAND - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Router Wi-Fi ADSL
Marca	ATLANTIS-LAND
Modello	A02-RA210-W54
Standard Wi-Fi	IEEE 802.11b/g
Velocità Wi-Fi massima	54 Mbps (teorica)
Porte LAN	4 porte RJ-45 10/100 Mbps
Porta ADSL	1 porta RJ-11
Alimentazione	12 V CC, 1 A (alimentatore incluso)
Dimensioni (circa)	150 x 100 x 30 mm
Peso (circa)	0,3 kg
Configurazione predefinita	IP: 192.168.1.254, utente: admin, password: atlantis
SSID predefinito	wlan-ap
Funzioni principali	Condivisione connessione ADSL, punto di accesso Wi-Fi, switch di rete, server DHCP, firewall NAT
Protocolli supportati	PPPoE, PPPoA, RFC 1483 (bridge/route), IPoA
Gestione	Interfaccia Web (HTTP)
Temperatura di funzionamento	Da 0 a 40 °C
Umidità di funzionamento	Dal 10 al 90% (senza condensa)
Sicurezza di rete	WEP 64/128 bit, WPA/WPA2 (raccomandato), filtro MAC
Manutenzione e pulizia	Scollegare l'alimentazione prima della pulizia; utilizzare un panno morbido e asciutto. Non utilizzare prodotti chimici.
Parti di ricambio e riparabilità	Il prodotto non contiene parti riparabili dall'utente. Contattare il servizio post-vendita per qualsiasi riparazione.

Domande frequenti - A02-RA210-W54 ATLANTIS-LAND

Come resettare il router alle impostazioni di fabbrica?

Dispositivo acceso, tenere premuto il pulsante Reset per almeno 10 secondi. I LED lampeggeranno e il router si riavvierà con le impostazioni predefinite (IP 192.168.1.254, utente admin, password atlantis).

Come accedere all'interfaccia di configurazione?

Collegare il PC a una porta LAN del router, aprire un browser e digitare http://192.168.1.254. Inserire il nome utente admin e la password atlantis (predefinita).

Ho dimenticato la password di amministrazione, cosa fare?

Eseguire un reset di fabbrica tenendo premuto il pulsante Reset per 10 secondi. Tutte le impostazioni verranno cancellate, inclusa la password.

Come configurare il Wi-Fi del mio router?

Accedere all'interfaccia Web, andare su Wireless, impostare un SSID (nome della rete), scegliere un canale e attivare la sicurezza WPA2-PSK con una chiave robusta. Confermare e riavviare il router.

Cosa fare se il LED ADSL non si accende?

Verificare il cablaggio RJ11 tra il router e la presa telefonica. Assicurarsi che i parametri VPI/VCI siano corretti (es: 8/67). Contattare il proprio provider se il problema persiste.

Come cambiare la password di amministrazione?

Nell'interfaccia Web, andare su Amministrazione o Sistema, inserire la vecchia password, poi la nuova. Salvare le modifiche.

Come attivare la crittografia WPA sulla mia rete Wi-Fi?

In Sicurezza Wireless, selezionare WPA2-PSK (raccomandato), scegliere un algoritmo (AES), inserire una chiave da 8 a 63 caratteri, quindi salvare.

Il router non risponde al ping (192.168.1.254). Cosa fare?

Verificare che il PC riceva un indirizzo IP (es: 192.168.1.x). In caso contrario, configurare un IP statico nello stesso intervallo. Assicurarsi che il LED LAN sia acceso.

Come aggiornare il firmware del router?

Scaricare il firmware dal sito del produttore. Nell'interfaccia Web, andare su Amministrazione > Aggiornamento Firmware, selezionare il file e fare clic su Carica. Non interrompere l'alimentazione durante l'aggiornamento.

Impossibile accedere a Internet dopo la configurazione, cosa verificare?

Verificare che le impostazioni ADSL (protocollo, VPI/VCI, nome utente, password) siano corrette. Il LED ADSL deve essere verde fisso. Provare a riavviare il router e il PC.

MANUALE UTENTE A02-RA210-W54 ATLANTIS-LAND

1.1 Contenuto della confezione 5
1.2 I LED frontali 5
1.3 Le porteposteriori 6
1.4 Cablaggio 7
1.5 Settaggi di Default 8
1.6 Configurazione di IE 8
1.7 Configurazione del PC 8

Configurazione del PC in Windows 95/98/ME ....... 8
Configurazione del PC in Windows NT4.0 ......... 9
Configurazione del PC in Windows 2000.......10
Configurazione del PC in Windows XP 10

1.8 Configurazione Router 13

Questo manuale è inteso come una guida rapida, pertanto per ulteriori dettagli sulla configurazione fare riferimento al manuale esteso presente sul CD.

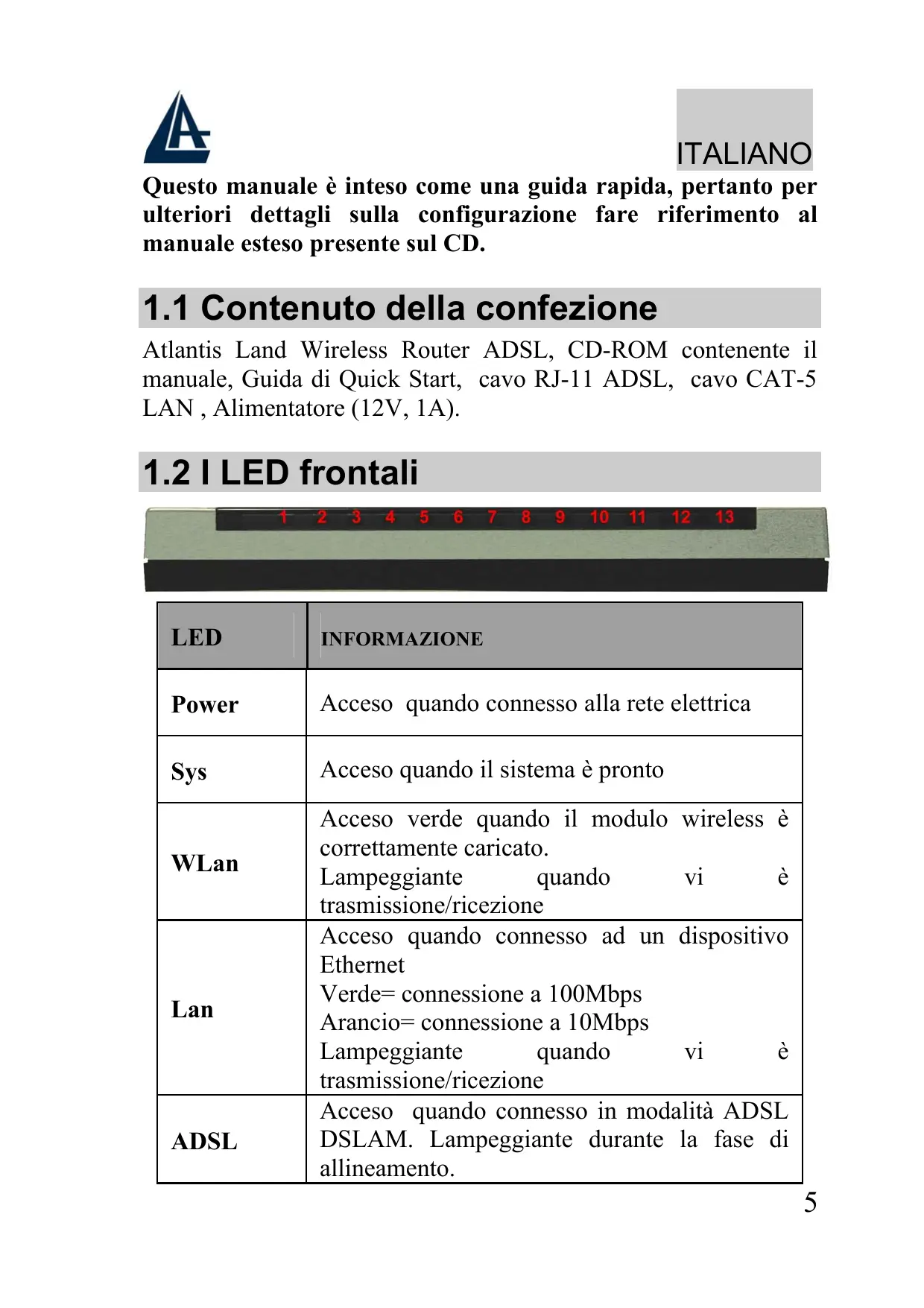

1.1 Contenuto della confezione

Atlantis Land Wireless Router ADSL, CD-ROM contenente il manuale, Guida di Quick Start, cavo RJ-11 ADSL, cavo CAT-5 LAN, Alimentatore (12V, 1A).

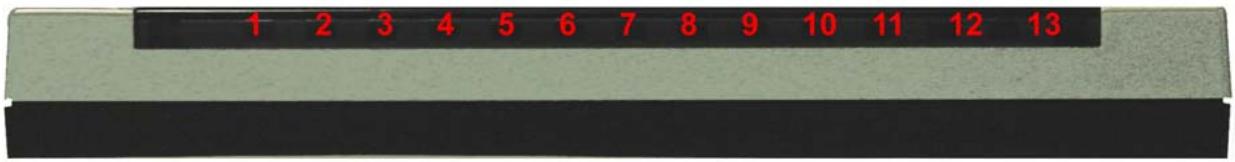

1.2 I LED frontali

LED	INFORMAZIONE
Power	Acceso quando connesso alla rete elettrica
Sys	Acceso quando ilsystema è pronto
WLan	Acceso verde quando il modulo wireless è correttamente caricato. Lampeggiante quando vi è trasmissione/ricezione
Lan	Acceso quando connesso ad un dispositivo Ethernet Verde=connessione a 100Mbps Arancio=connessione a 10Mbps Lampeggiante quando vi è trasmissione/ricezione
ADSL	Acceso quando connesso in modalità ADSL DSLAM. Lampeggiante durante la fase di allineamento.

PORTE	UTILIZZO
Line(RJ11)	Connette il cavo RJ-11 a QUESTa porta per effettuare l'allacciamento all'ADSL.
LAN(1/4*RJ-45)	Connette con un cavo UTP
Reset	Dogo che il dispositivo è accesso, premere per effettuare il reset o il restore. Le operazioni sono le seguenti: 0-3 secondi: per RESETTARE il dispositivo 3-6 secondi: nessuna azione 10 secondi o più: effettua un ritorno alle condizioni di default (utilizzare, per esempio, in caso si perdesse la password)
POWER (jack)	Connette l'alimentatore a questo jack
POWER Switch	Premere per accendere/spegnere il Router

1.4 Cablaggio

Anzitutto collegare il prodotto alla linea ADSL tramite il cavo RJ11 fornito in dotazione (nella porta LINE), poi collegare alle porte RJ45 i PC della Lan oppure eventuali Switch. E' possibile accedere al Router tramite i diversi client wireless compatibili con lo standard IEEE802.11b o IEEE802.11g. Infine collegare l'alimentatore al Wireless Router ADSL e poi presa elettrica. Una volta controllati tutti i collegamenti ed accesso il Wireless Router ADSL il prodotto effettuerà immediamente una diagnostica (circa 20 secondi). Terminata esta fase i Led POWER, WLAN (eventualmenteanche i Led LAN, se connessi a PC) saranno accesi verdi fissi,mericel led SYS lampeggiante. Il Led ADSL, se opportunistamente collegato, inizialmente lampeggerà, durante la fase di allineamento e poi diventerà fisso,unaolta allineatosi (condizione indispensableile per la navigazione Internet).

Poiché l'ADSL ed il normale servizio Telefonico condividono (spesso) lo stesso filo per trasportare i rispetti segnali è necessario, al fine di evitare interferenze dannose, divideretramite un apposto filtrò i 2 segnali. Tale filtrò passa basso permetterà di estrarre la porzione di spettro utilizzata dal servizio Telefonico impedendo così che la qualità di quello sia compromessa dalle alte frequence introdotte dal segnale dell'ADSL. E' necessario pertanto utilizzato un filtrò per anni presa su cui è collegato un Telefono analogico. Esistono opportuni filtri che dispongono di 2 uscite (una PSTN ed una ADSL) e consentono di utilizzato sulla stessa presa sua un Telefono analogico che il Wireless Router ADSL. Tale filtrò non è incluso nella confezione e va acquistato separamente. Atlantis Land raccomanda di utilizzato apparati certificati per il tipo di linee e consiglia la scelta del codice A01-AF1 (filtrlo ADSL tripolare su specifiche Telecom Italia).

1.5 Settaggi di Default

Prima di iniziare la configurazione dell'Atlantis Wireless Router ADSL è necessario conoscere quali siano i settaggi di default. Lasciando questi settaggi e impostando i PC come client DHCP (come da istruzioni seguenti) ed infine configurando la connessione all'ISP (che avrà comunicato tutti i parametri del caso) è possibile utilizzato l'Atlantis Wireless Router ADSL in pochissimo tempo. Per una configurazione più dettagliatafare riferimento al manuale presente sul CD. Le configurazioni di Default dell'Atlantis Wireless Router ADSL sono:

-Username:admin
- Password: atlantis
- Indirizzo IP: (192.168.1.254), Subnet Mask (255.255.255.0)
DHCP Server: abilitato
SSSID= wlan-ap, Channel=6, WEP=disabilitato

1.6 Configurazione di IE

A quello punto è necessario lanciare IE, andare nel menu strumenti, poi scegliere la sezione Connessioni e spuntare una delle seguenti loro:

nonutilizzaremaiconnessioniremote
- usa connessione remota se non è disponibile una connessione di rete

1.7 Configurazione del PC

Configurazione del PC in Windows 95/98/ME

1. Andare in Start/Settings/Control Panel. Cliccare 2 volte su Network e scegliere Configuration.

2. Selezionare TCP/IP->NIC F/E, o qualsiasi Network Interface Card (NIC) del PC.

3. Cliccare su Properties.
4. Selezionare l'opzione Obtain an IP address automatically (dopo aver scelto IP Address).
5. Andare su DNS Configuration.
6. Selezionare l'opzione Disable DNS e premere su OK per terminare la configurazione.

Riavviare il PC affinché iambiamenti abbiano effetto.

Configurazione del PC in Windows NT4.0

1. Andare su Start/Settings/ Control Panel. Cliccare per due volte su Network e poi*cliccare su Protocols.
2. Selezionare TCP/IP Protocol e poi cliccare su Properties.
3. Selezionare l'opzione Obtain an IP address from a DHCP server e premere OK.

Configurazione del PC in Windows 2000

1. Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections.
2. Cliccare due volte su Local Area Connection.
3. In Local Area Connection Status clickcare Properties.
4. Selezionare Internet Protocol (TCP/IP) eblickcare su Properties.
5. Selezionare l'opzione Obtain an IP address automatically e successivement Obtain DNS server address automatically.
6. Premere su OK per terminare la configurazione.

Configurazione del PC in Windows XP

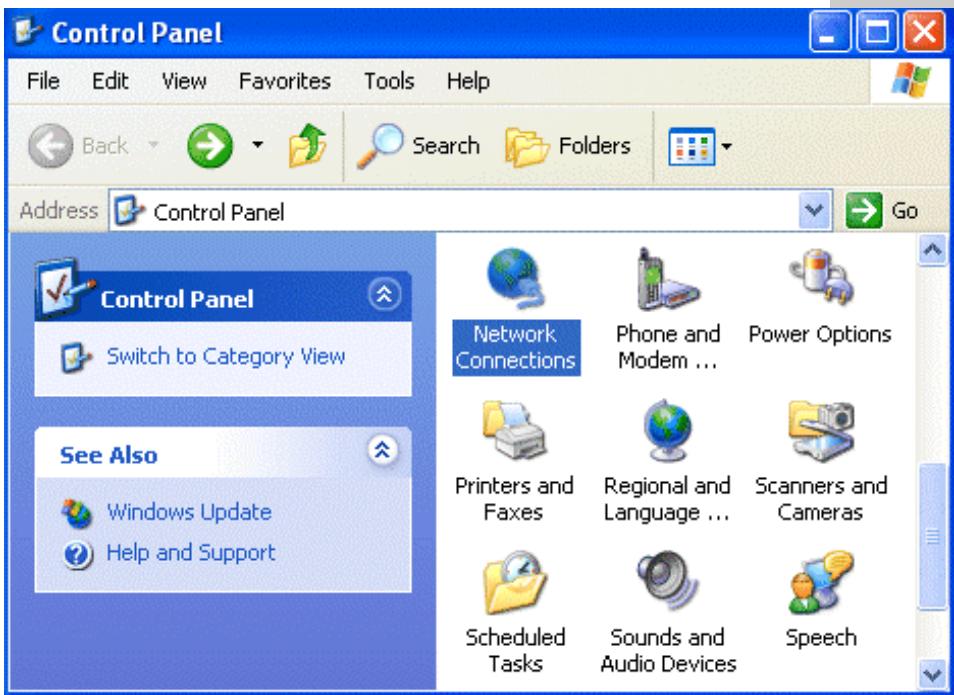

1. Andare su Start e poi Control Panel. Cliccare due volte su Network (in Classic View) Connections.
2. Cliccare due volte su Local Area Connection.

1. Selezionare Internet Protocol (TCP/IP) eblickcare su Properties.

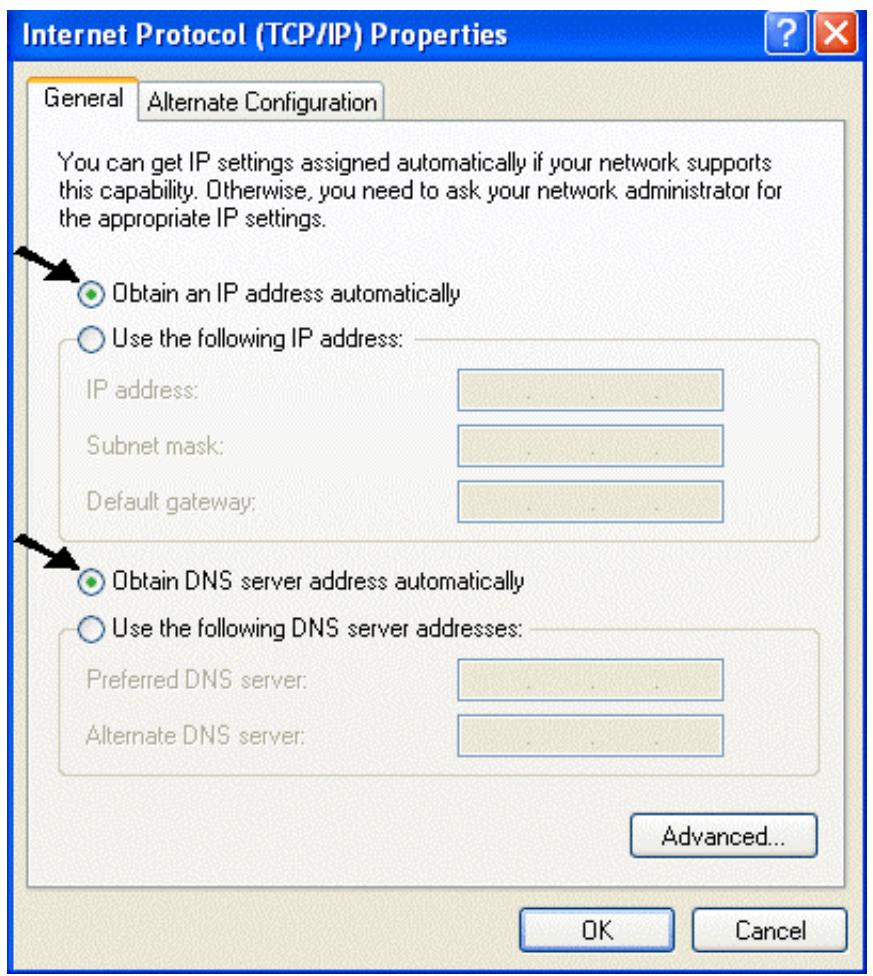

2. Selezionare l'opzione Obtain an IP address automatically e successivement Obtain DNS server address automatically.

3. Premere su OK per terminare la configurazione.

1.8 Configurazione Router

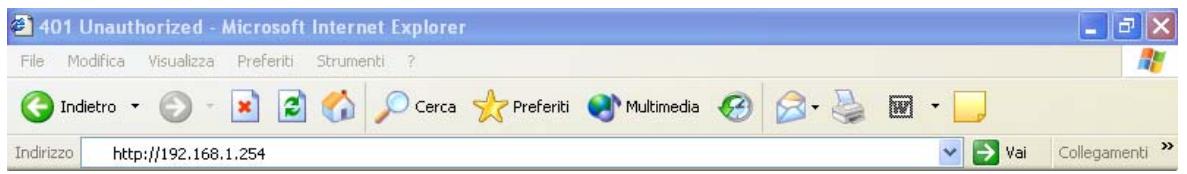

Accedere col browser web al seguente indirizzo IP che di default è: 192.168.1.254, e premere il tasto invio.

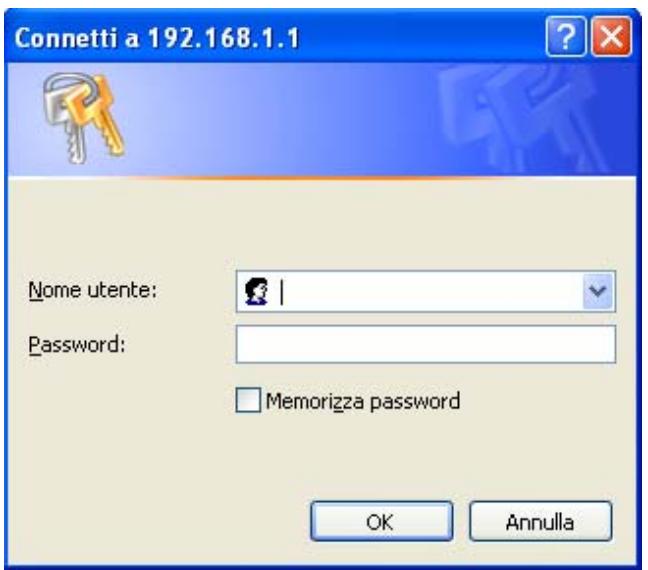

Utilizzare admin (come nome utente) e atlantis (come password). Premere OK per continuare.

Apparirà a questo punto il Menu Principale, nella cui parte sinistra è possibile accedere (come se si stessero vedendo i links in una homepage) a tutte lesezioni disponibili:

Cliccando sulla sezione desiderata, dello spazio della homepage appariranno tutti i settaggi relativi alla configurazione della sezione scelta, oppure si apriranno tutte una series di sottosezioni tra cui scegliere prima di avere accesso alle configurazione vere e proprio.

Seguendo i successivi passi è possibile renderere operativo il Wireless ADSL Router in pochissimo tempo a fatto di usare le macchine della Lan configurate come client DHCP. Al solito per una configurazione personalizzata della Lan e del Routerfare riferimento al manuale presente sul CD.

Cliccare su Quick Start per,iniziare la configurazione del dispositivo.

PPPoE/PPPoA sono connessioni ADSL conosciute come dial-up DSL. Sono state concepite per integrare servizi a banda larga con un'attenzione particolare allafacility di configurazione. L'utente cui potò beneficiare di una grande velocità di accesso sulla cui si raccambi e l'idea di funzionamento, condidere lo stesso account con l'ISP.

Quick Start

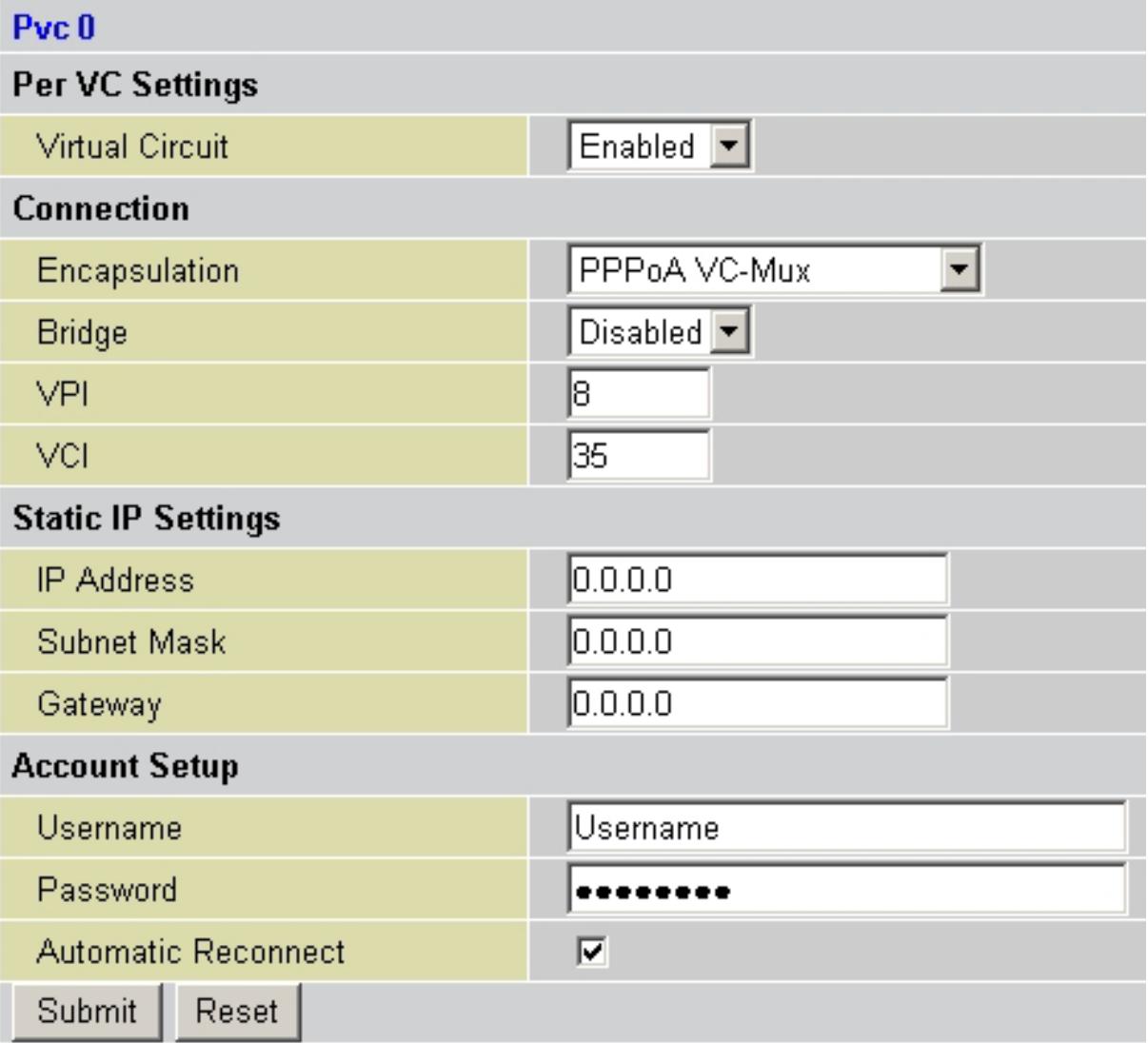

Controllare che i parametri siano come in figura:

Virtual Circuit:Enable
- Encapsulation: Scegliere l'incapsulamento PPPoA VC-MUX (più raramente PPPoA LLC) in caso di PPPoA. Scegliere

invece PPPoE LLC (più raramente PPPoE VC-MUX) in caso di PPPoE.

• Bridge:Disable
  VPI:8
  VCI:35
  IP Adress:0.0.0.0
• Subnet Mask:0.0.0.0
• Gateway:0.0.0.0
• username: Introduire l 用户name fornita dall'ISP (case sensitive).
• Password: Introduire la password fornita dall'ISP (case sensitive).
  Automatic Reconnect: spuntare per consentire al dispositivo la riconnessione automatica.

Premere Submit, poi clickcare su Save Config. Apparirà la seguente imagine.

Save Config

Cliccare su Submit per renderere i settaggi permanenti. Il Led ADSL prima lampeggerà e poi diventerà fissoindicando l'avvenuto allineamento. A quello punto accedendo alla sezione Status è possibile controllare l'avvenuta connessione e quando cominciare la navigazione. Per agli altri problema si invita alla consulazione del manuale completo presente sul CDRom allegato al prodotto.

Controllare che i parametri siano come in figura:

Virtual Circuit:Enable
- Encapsulation: Scegliere l'incapsulamento 1483 Routed IP LLC (più raramente 1483 Routed VC-Mux) in caso di RFC 1483. Scegliere,invece Classical IP over ATM in caso di RFC1577.
- Bridge:Disable
VPI:8
VCI:35

IP Adress:Introduire l'indirizzo IP fornito dall'ISP
- Subnet Mask: Introduire la subnet mask fornita dall'ISP
- Gateway:Introduire l'indirizzo IP del default Gateway fornito dall'ISP
-Username: lasciare vuoto
- Password: lasciare vuoto
Automatic Reconnect: lasciare non spuntato

Premere Submit, poi clickcare su Save Config. Apparirà la seguente imagine.

Save Config

Cliccare su Submit per renderere i settaggi permanenti. Il Led ADSL prima lampeggerà e poi diventerà fissoindicando l'avvenuto allineamento. A questo punto accedendo alla sezione Status è possibile controllare l'avvenuta connessione e quando cominciare la navigazione. Per agli altri problema si invita alla consulazione del manuale completo presente sul CDRom allegato al prodotto.
