NetPower 502 AV - Scheda di rete / adattatore ATLANTIS-LAND - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore Powerline (Corrente Portante su Linea) HomePlug AV
Modello	NetPower 502 AV (A02-PL502Kit / A02-PL502)
Marca	ATLANTIS-LAND
Tecnologia	IEEE 1901 / HomePlug AV, fino a 500 Mbps
Connettività	1 porta Ethernet RJ45 10/100/1000 Mbps
Alimentazione	Presa di rete 96-230 VAC, 50 Hz (diretta, senza prolunga)
Indicatori LED	Power (alimentazione), PLC (collegamento di rete), Ethernet (collegamento via cavo)
Pulsante	SYNC per associazione e ripristino (10-15s per reset)
Sicurezza	Crittografia AES 128 bit, password di rete personalizzabile
Utilità	Software di configurazione per Windows (2000, XP, Vista) con funzioni di diagnostica
Configurazione minima PC	Pentium III 600 MHz, 256 MB RAM, porta Ethernet, lettore CD-ROM, .NET Framework
Contenuto della confezione (kit)	2 adattatori, 2 cavi RJ45 CAT5, guida rapida, CD-ROM, foglietto di garanzia
Dimensioni (circa)	Circa 10 x 6 x 4 cm (non fornito, stima standard)
Peso (circa)	Circa 150 g per adattatore (stima)
Manutenzione e pulizia	Scollegare prima della pulizia. Utilizzare un panno asciutto e non lanuginoso. Non utilizzare solventi.
Sicurezza d'uso	Non aprire l'involucro (alta tensione). Evitare umidità, calore, luce diretta, campi magnetici. Utilizzare direttamente su presa a muro.
Ricambi e riparabilità	Non riparabile dall'utente. Garanzia 2 anni. Contattare il supporto Atlantis per qualsiasi difetto.
Certificazioni	CE, RoHS, conformità direttive 2004/1008/CE, 2006/95/CE, 2002/95/CE
Riciclaggio	Non gettare nei rifiuti domestici. Smaltire in un centro di raccolta o restituire al distributore.

Domande frequenti - NetPower 502 AV ATLANTIS-LAND

Come installare l'adattatore NetPower 502 AV?

Collegare l'adattatore direttamente a una presa a muro (non usare prolunghe). Collegare il cavo Ethernet RJ45 fornito tra l'adattatore e il computer o router. Ripetere l'operazione con il secondo adattatore in un'altra posizione. I LED Power, PLC e ETH devono essere accesi per indicare una connessione riuscita.

Come associare due adattatori NetPower 502 AV?

Per impostazione predefinita, gli adattatori sono pre-associati. Per cambiare la password di rete, premere per 2-3 secondi il pulsante SYNC del primo adattatore (il LED Power lampeggia), quindi entro 60 secondi premere per 2-3 secondi il SYNC del secondo adattatore. I LED Power e PLC si accendono fissi per confermare l'associazione.

Cosa fare se il LED PLC non si accende?

Verificare che entrambi gli adattatori siano collegati a prese a muro dirette, senza prolunghe o dispositivi di protezione. Assicurarsi che la password di rete sia identica (usare il pulsante SYNC per risincronizzare). Evitare dispositivi che generano interferenze (lampade alogene, motori).

Posso usare NetPower 502 AV con una ciabatta?

No, è fortemente consigliato collegare l'adattatore direttamente a una presa a muro. Prolunghe e ciabatte possono attenuare il segnale e ridurre la velocità. Inoltre, non utilizzare dispositivi di protezione da sovratensioni.

Qual è la velocità massima del NetPower 502 AV?

La velocità teorica può raggiungere 500 Mbps secondo lo standard HomePlug AV. La velocità effettiva dipende dalla qualità e distanza della rete elettrica, dalle interferenze e dal tipo di cablaggio. Non è garantita.

Come ripristinare l'adattatore alle impostazioni di fabbrica?

Tenere premuto il pulsante SYNC per 10-15 secondi. Rilasciare dopo che il LED Power lampeggia rapidamente. L'adattatore torna alla configurazione predefinita con la password di rete standard.

Quali sistemi operativi sono compatibili con l'utility di configurazione?

L'utility funziona su Windows 2000, XP e Vista con una connessione di rete. Non sono richiesti driver per il funzionamento di base; l'adattatore viene riconosciuto come scheda di rete standard.

Come pulire l'adattatore NetPower 502 AV?

Scollegare l'adattatore prima della pulizia. Utilizzare un panno asciutto e non lanuginoso. Non utilizzare mai solventi liquidi o spray. Evitare l'umidità.

Cosa fare in caso di guasto o difetto?

Contattare l'assistenza tecnica Atlantis tramite il sito www.atlantis-land.com o via email a [e-mail]. La garanzia è di 2 anni. Non aprire l'involucro, altrimenti la garanzia decade.

Posso usare NetPower 502 AV con altre marche di adattatori Powerline?

Sì, è compatibile con qualsiasi adattatore Powerline conforme allo standard HomePlug AV (IEEE 1901), inclusi modelli 85 e 200 Mbps. Devono utilizzare la stessa password di rete.

MANUALE UTENTE NetPower 502 AV ATLANTIS-LAND

Questo prodotto è coperto da garanzia Atlantis della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italianofare riferimento al site www.atlantis-land.com.

ENGLISH

1. Introduzione 10
2. Contenuto della confezione 11
3. Requisiti di problema 11

3.1 Requisiti per l'installazione dell'Utility di configurazione 11

1. LED 13
2. Installazione hardware del dispositivo 15
3. Functionalità SYNC 16
4. Utility 18

7.1 Configurazione tramite Utility 19

1. Risoluzione dei problemi 25
2. Supporto Offerto 30

ENGLISH

1. Introduction 34
2. Package Contents 34
3. System Requirements 35

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in quello manuale, nel software e nell'hardware fosso reri presenti degli errorsi. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualiasi perdita, danno o incomprehensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware.

Il contentuto di questo manuale è fornito esclusivamente per uso informale, è soggetti a cambiamenti perché preavviso (a tal fine si invita a consultrare il sotto www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis che non si assume responsabilità per qualiasi errore o inesattezza che possa apparire in quello manuale. Nessuna parte di但这a pubblicazione può essere riprodotta o trasmessa in altra forma o con qualiasi mezzo, elettronically o meccanicamente, comprese fotocopie, coproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma perché un'espresso permesso scritto da parte di Atlantis. Tutti i nomi di produttori e dei prodotti e qualiasi marchio, registrato o meno, menzionati in quello manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e APPROVATO IN conformità alle regole EMC ed è stato certificato per non ave limitazioni EMC. Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Puòanche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In quello caso l'utilizzatore è responsabile della "compliance" con i limiti EMC. Il Produttore non è da ritenersi responsable nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

In un ambiente domestico il disposativo può causare interferenze radio, in quello caso è opportuno prendere le adeguate contromisure.

Atlantis

CE

Dichiarazione di Conformità

Con la presente dichiariamo che questo apparato soddisfa tutti i requisiti applicabili alla tipologia del prodotto e richiesti nella regolamentazione delle telecomunicazioni secondo direttiva 2004/1008/CE(compatabilità elettromagnetica), 2006/95/CE (sicurezza elettrica) e RoHS 2002/95/ECtramite l'utilizzo delle norme pubblicate nella gazzetta ufficiale della comunità Europea. La dichiarazione di conformità nella sua forma completa è disponibile presso il site www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a [e-mail].

riciclaggio/smaltimento di但这a apparecchiatura

Il simbolo qui sotto indicate, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrè essere smaltita come un rifiuto qualunque ma dovrè essere oggetto di raccolta separata.

Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensable per evitare la dispersione degli inquinanti contenuti all"interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sare possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.

Atlantis, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.

E' Sua responsabilità, come utilizzatore di但这a apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisporto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.

Qualora inceve avesse deciso di acquirecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrè

Atlantis

portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sare tenuo ritirare Gratisamente la vecchia apparecchiatura¹.

Si tengà presente che l'abbandono ed il deposito incontratto di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziate dei rifiuti di apparecchiature elettriche ed elettroniche è esseniale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

1 Il distributore non sare tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i loro componenti essentiali o contiene rifiuti diversi da apparecchiature elettriche e/o elettroniche.

NB: le informazioni sobre riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[·] che prevedono l'obbligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

Indicazioni per l'Utilizzo

Leggere attendamente le seguenti raccomandazioni:

• Scollegare il PowerLine Adapter alla presa elettrica prima di purirlo. Non utilizzato alcun tipo di solvente liquido o in spray. Utilizzato un panno soffice asciutto.
• Non utilizzato il PowerLine Adapter in prossimità di acqua o in ambienti con alta umidità.
  Nonutilizzare il PowerLine Adapter in prossimità di sostanze chimiche corrosive.
• Non utilizzato il PowerLine Adapter in prossimità di ogetti che producono un forte campo magnetico (altoparlanti Hi-Fi).
• Non collocare il PowerLine Adapter vicino ad oggetti che irradiano calore. Questi potrebbero danneggiane lo chassis plastico e/o create problemi di surriscaldamento.
• Assicurarsi inoltre che le prese d'aria del disposativo non siano in alcun modo ostruite (lasciare 10 cm per consentire uno smaltimento efficace del calore).
  Non esporre direttamente alla luce solare.
• Utilizzare il PowerLine Adapter solo in una rete elettrica a 230 VAC, 50Hz (comuni in Europa) oppure 110VAC, 60Hz.

Atlantis

• Il PowerLine Adapter affida la protezione su corto circuito (picco di corrente) alla protezione offerta dalla linea elettrica. E' opportuno controllare che esta sia presente e funzioni correttamente.
• Il PowerLine Adapter integra un circuito per la protezione contro le sovratensioni.
• E' consigliabile collegare i dispositivi PowerLine direttamente alla presa elettrica a muro e non utilizzato prolonghe o prese multiple.
• Non après in nessun caso il case del disposativo. Questa operazione è molto rischiosa per la presenza di voltaggio elevato. Ogni tentativo di aperture del disposativo, inoltre, invalida la garanzia dello stesso.
• Scollegare immediatamente il PowerLine Adapter alla presa elettrica e chiamare immediatamente l'assistenza tecnica nelle seguenti condizioni :

del liquido è caduto sul prodotto
se il prodotto è stato esposto a pioggia o acqua
- se il prodotto non riesce a funzionare normalmente benché le istruzioni di questo manuale siano state seguite in maniera scrupolosa
se le performance improvvisamente cambiano
se i cavi di collegamento sono danneggiati

La garanzia del prodotto è invalidata nei seguenti casi : fulmini, errato voltaggio e sovratensioni violente in ingresso.

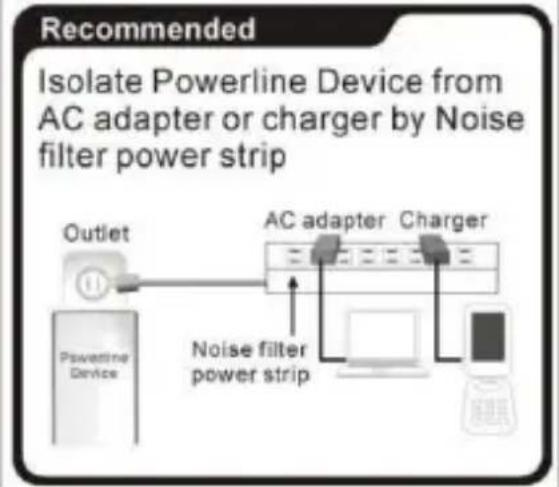

E' consigliabile collegare i dispositivi PowerLine direttamente alla presa elettrica a muro e non utilizzato prolonghe o prese multiple. Ques possono attenuare il segnale ed abbassare il throughput.

Forti urti o vibrazioni potrebbero danneggiare il dispositivo ed annullareosi la garanzia.

Lampade fluorescenti o alogene, alimentatori, caricatori per cellulari/Tablet e/o motori creano disturbi che possono influenzare le prestazioni in maniera drammatica. Cercare di collocare i PowerLin Adapter il più lontano possibile da QUESTe fonti di disturbo.

Atlantis

Il throughput reale minimo è funzione di differenti fattori (non ultimo la distanza reale) e pertanto risulta non garantibile a priori.

Per usufruire delle condizioni di garanzia miglorative associate al prodotto (Fast Swap, On Site e On Center) è opportuno providere alla registrazione dello stesso sul site www.atlantisland.com entro e non altre 15 giorni alla data di acquisto. La mancata registrazione entro il termine di sopra farà si che il prodotto sia coperto esclusivamente alla condizioni standardi garanzia.

La ringraziamo per aver scelto un apparato della famiglia +Power, la via più semplice e velocce per la costruzione di una rete dati alla cagliaggio.

1. Introduzione

Uno dei maggiori inconvenienti nel preparare una rete dati in ambiente domestico/ufficio è certamente l'assenza del cablaggio richiesto.

+Power AV utilizes la rete elettrica come mezzo di trasmissione per l'invio dai dati. Grazie alla sua capillarità è possibile costruire una rete dati praticamente ovunquezza avere più la necessità di stendere cavi o perforare pareti. La Tecnologia IEEE1901/HomePlug AV create una sorta di circuito (vanno usati almeno 2 dispositivi) capace di raggiungere una velocità di Link di 500Mbps, grazie al nuovo chipset INT7420 di Intellon. L'élevato transfer rate permette l'invio simultaneo di video HD, VoIP, browsing di pagine web e file sharing.

Usando esta TECHNOologia pertanto, due o più computer hanno un collegamento Ethernet virtuale perché il bisogno essere connessi fisicamente l'uno all'altro. I dati vengono adesso cifrati grazie all'utilizzo del protocollo AES a 128 bit, ritenuto come uno dei più sicuri al momento della stesura di quello documento. Inoltre grazie all'utilizzo del bottone SYNC è possibile far scegliere direttamente agli apparati la chiave di cifratura (nessuna installatione di driver e/o utility è pertanto necessaria). Nel modello +Power 552P AV inoltre non si perde alcuna presa elettrica (schuko) ed il filtrò di rete integrato, attenuando eventuali disturbi generati dal carico connesso, assicura la migliorare trasmissione dati possibile in anni situazione.

Il +Power AV dispone inoltre di 3 indicatori LEDs capaci di comunicare immediatamente lo stato di funzionamento dell'apparato.

Il dispositivo va collegato alla presa della rete elettrica ed all'interfaccia Ethernet del PC e/o Switch/Router/Nas/Console. Nessuna installatione di driver è necessaria.

I principalivantaggiofferti dauna rete Ethernet sono:

• possibilità di accesso a dati contenuti in un particolare server centralizzato
• possibilità di condivisione di una stampante (dotata direttamente di interfaccia Ethernet otramite Print Server, si veda il codice A02-PSU1/2)
• Condivisione dell'accesso ad Internet (offerto da un Router ADSL)
• Creazione di un LAN per videogiochi (collegare Console ad Internet)

I modelli +Power 302 AV sono capaci di arrivare sino a 200Mbps.

2. Contenuto della confezione

Una volta aperta la confezione in cartone dovrebbero essere presenti i seguenti componenti:

• 2 +Power AV (2 PowerLine Adapter)
  2 Cavi CAT-5 UTP (RJ45)
  1 Guida Rapida multilingua
  1 CD-Rom con Utility e Manuali
  1 Certificato di Garanzia

Qualora mancasse uno qualsiasi di questi componenti è necessario rivolgersi immediamente al rivenditore.

!

Il codice A02-PL502/A02-PLP552 include solo un dispositivo a 500Mbps ed un cavo di rete. Il codice A02-PL302 include solo un dispositivo a 200Mbps ed un cavo di rete. Il codice A02-PL502Kit/A02-PLP552Kit include 2 dispositivi a 500Mbps e 2 cavi di rete. Il codice A02-PL302Kit include 2 dispositivi a 200Mbps e 2 cavi rete.

3. Requisiti di sistema

L'uno requisito indispensable è un sistema operativo che integri lo stack TCP/IP ed una porta Ethernet con connettore RJ45. Nessun driver è richiesto per il funzionamento del dispositorio. L'Utility di configurazione, installabile solo in ambienti Windows, permettere di impostare la password diSYSTEMA cifrando tutti il traffico dati (alternativamente è possibile utilizzato il bottone SYNC per creare un link cifrato fra i vari +Power AV).

3.1 Requisiti per l'installazione dell'Utility di configurazione

• Windows 2000 o Windows XP/Vista/7 con una porta Ethernet con connettore RJ45
• Pentium III 600 MHz MMX-Compatible PC o superiore
  Almeno 256MB di memoria e 128MB liberi su disco elettore CD-Rom
• .NET Framework

Atlantis

!	Il PC o il disposativo che verrà collegato al Powerline Adapter dev ave una porta Ethernet con connettore RJ45.

!	Si invita a scaricare l'utilità aggiornata disponibile sul site WEB (www.atlantis-land.com) alla pagina di prodotto.

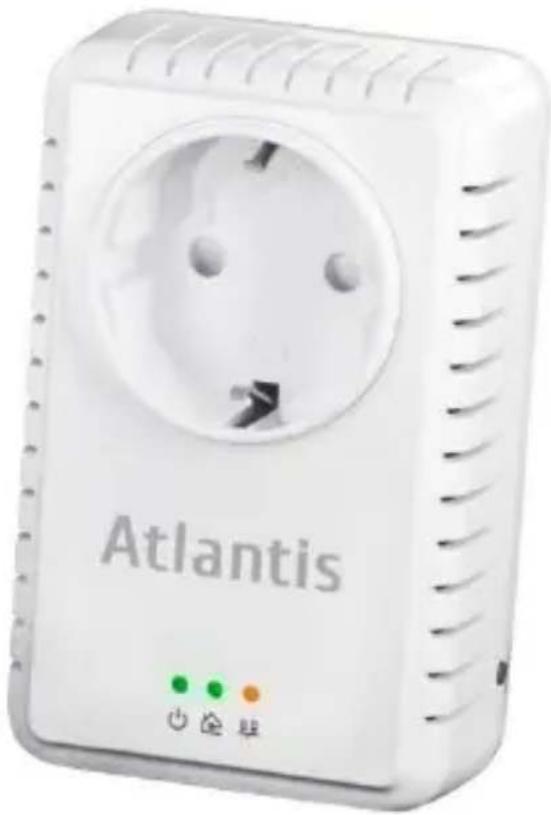

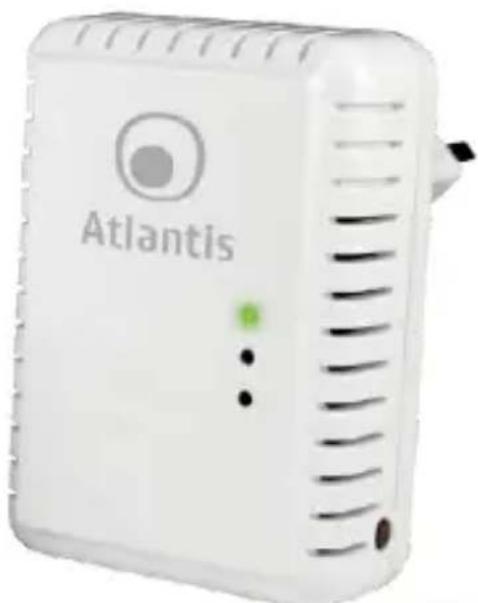

4. LED

+Power AV dispone di 3 LED, 1 bottleneck ed una porta Ethernet.

LED	INFORMAZIONE
POWER [ ]	Acceso verde quando l'apparato è correttamente alimentato. Lampeggiante quando l'apparato è in modalità IDLE (Stand By). Spento quando la tensione di rete è assente.
PLC [ ]	Acceso quando il link con un altre apparato è stabilito. Lampeggiante durante trasferimento di pacchetti. Il colore di tale LED aiuta nella diagnosi della qualità del link. • Verde=linea poco rumorosa • Arancio=linea mediamente rumorosa • Rossa=linea molto rumorosa Spento quando nessun apparato IEEE1901/HomePlug AV viene rilevato.
ETH [ ]	Acceso quando collegato ad un apparato ethernet. Lampeggiante durante trasferimento di pacchetti. Spento quando il LINK Ethernet non è rilevato.
BOTTOMONE	UTILIZZO
SYNC	Premere il bottone SYNC (a fondo) per 1-3 secondi per essere u password di cifratura tra gli apparati. Il led POWER inizIERÀ a lampegiare.

Atlantis

	Ripetere l'operazione, entro un minuto, sul secondo +Power AV. Ques permetterà ai 2 apparati di associari. Premere il pulsante per almeno 8-10 secondi (per cancellare la password di rete) e permettere una nuova assocazione. Al rilascio del bottone vi è uno spegnimento di tutti i led.
RESET	Premere il bottone di reset per almeno 10-15 secondi per effettuire ripristino delle condizioni iniziali. Al rilascio del bottone il dispositivo dovrebbe riavviarsi (con lo spegnimento di tutti i led) e utilizzare le impostazioni di default.


La modalità Stand By (LED Power lampeggiante,gni 10 secondi) viene arrivata quando la connessione Ethernet è non attiva (cavo staccato, assenza completa di traffico). In questa modalità PLC/ETH sono entrambi spenti. La riattivazione del link Ethernet cambia lo stato di funzionamento dell'apparato.

!	Il LED PLC spento ( quando il Led POWER è acceso) indica un problema nella stabilire un link tra i 2 apparati. Verificare la distance, rimuovere eventuali prese multiple o filtrate e verificare infine che la password di rete sia la stessa.

!	Una volta che 2 +Power AV sono stati associati usando la procedure SYNC sulla riportata, quosti possono soltanto inviare la password terzi. Se si desidera associarlo ad un'altra copbia di powerline è opportuno prima procedere alla dissociazione (8-10 secondi SYNC).

!	La presenza sulla linea elettrica di apparati compatibili con HomePlug 1.0 e/o Turboavrà un effetto importante sulle prestazioni complessive.

!	Non connettere l'apparato ad una presa multipla (questa potrebbe essere dotata di filtri che ne impedisco il corretto funzionamento). Evitare di collegare nelle prese adiacenti trasformatori, lampade alogene, Computer. Questi apparati andrebbero connessi ad una prolonga filtrata.
!	Nel modello +Power 552P AV inoltre non si perde alcuna presa elettrica (schuko) ed ilhetto di rete integrato, attenuando eventua disturbi generati dal carico connesso, assicura la migliorare trasmissione dati possibile in agli situazione.

5. Installazione hardware del disposativo

Al fine di installare correttamente il disposativo, si consiglia di seguire scrupolosamente la procedura indicata di seguito:

• Collegare il Powerline Adapter ad una presa elettrica (non utilizzato present multiple).
• Collegare il cavo Ethernet fornito al dispositivo e l'altro capo al PC.
• Collegare il secondo apparato all'alto dispositivo di rete (Switch, Router o altro). A quello punto l'installazione può ritenersi conclusa (tutti e 3 i led dovrebbero essere accesi su entrambi gli apparati).
• Opzionale: Utilizzato il bottone SYNC per creare una password di rete sicura o installare l'utility per la configurazione avanzata del dispositivo.

!	Il LED PLC spento indica un problema nella stabilire un link tra i apparati. Verificare la distance, rimuovere eventuali prese multiple filtrate e verificare infine che la password di rete sia la stessa.

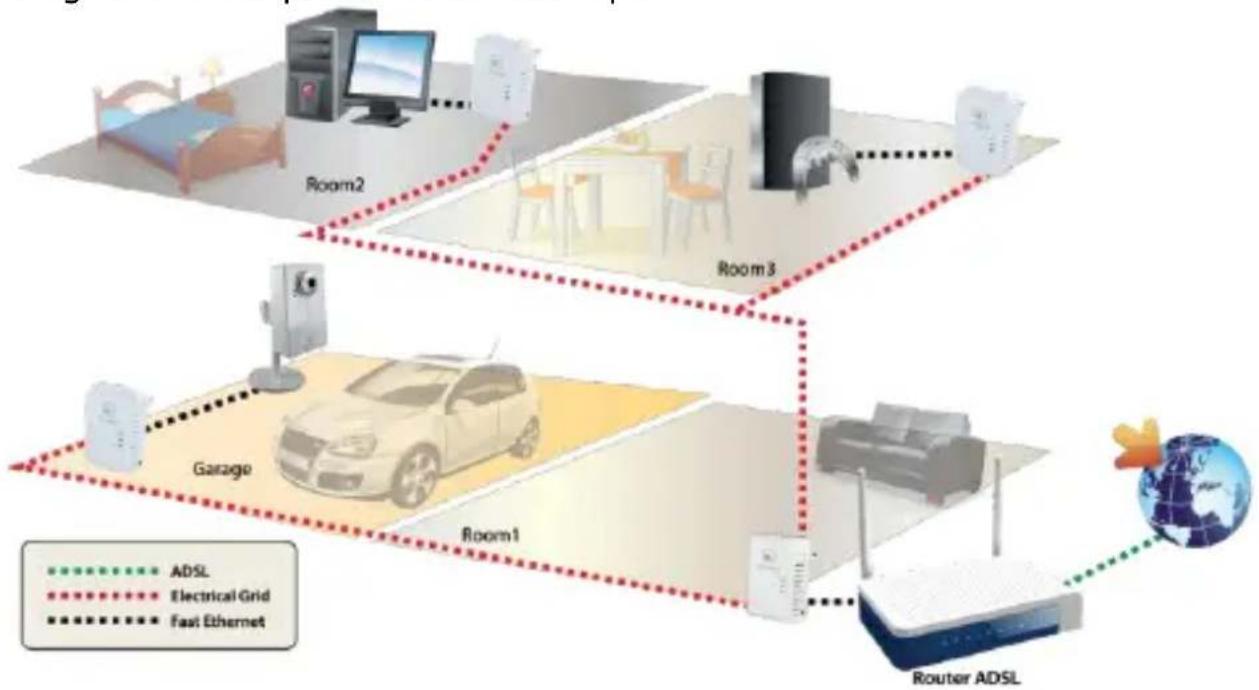

In figura un esempio di installmente tipica.

6. Funzionalità SYNC

Il Kit composto da 2 +Power AV è a questo punto perfettamente funzionante ma utilizza per cifrare le informazione la chiave preimpostata.

E' possibile utilizzato una chiave casuale (per accrescere la sicurezza della rete) semplicitamente seguito le istruzioni seguenti:

• Premere, nel primo dei 2 +Power AV, il bottone SYNC per 1-3 secondi. Dop o aver rilasciato il bottone SYNC il led Power dovrebbe lampeggiare (in caso contrario ripetere la procedura).
• Entro 1 minuto ripetere la procedura (clickcare per 1-3 secondi sul bottone SYNC) sull'alto +Power AV.
• Dopo quale decina di secondi (dipende alla qualità del link tra i 2 apparati) i led Power e PLC saranno accesi su entrambi i dispositivi.

A quello punto la messa in sicurezza della rete HomePlug AV più ritenersi conclusa.

Premere il bottone di reset per almeno 10-15 secondi per effettuare il ripristino delle condizioni iniziali. Al rilascio del bottone il disposittiv dovrebbe riavviarsi e utilizzato le impostazioni di default (la password di rete è HomePlugAV).

Rispettare tassativamente gli intervalli di tempo indicati.

Il Bottone SYNC è disattivato quando l'apparato è in modalità Stan By.

Premere il bottone Sync nell'apparato per almeno 8-10 secondi per staccarlo da un'eventuale rete. Il Led dovrebbero spegnersi ed il disposativo riavviarsi. In quello stato l'apparato non ha password di rete (non può essere altri PLC nella rete,anche dello stesso stato).

Rispettare tassativamente gli intervalli di tempo indicati.

Scenario 1: Un +Power AV (chiameremo A) vuole create una rete con una password private con un altro +Power AV (chiameremo B). E' sufficiente portare uno dei 2 dispositivi nelle stato Broadcast e l'alto nelle stato Join per effettuire lo scambio della chiave di cifratura.

• Premere il bottone Sync nell'apparato A per 1 3 secondi per portarlo nella stato di Broacast. Il Led Power dovrebbe lampegiare.
• Premere il bottone Sync nell'apparato B per 1 3 secondi per portarlo nella stato di Join. Il Led Power dovrebbe lampeggiare.

Atlantis

• Dopo quale second entrambi i dispositivi faranno un reboot (tutti i LED saranno spenti). Terminate QUESTA fase i LED PLC (oltre a Power e Ethernet) di entrambi gli apparati saranno accesi e fissi adindicare l'appartenza allo stesso gruppo (condivisione della password di cifratura).

Scenario 2: Un +Power AV (chiameremo A) vuole associarii ad una rete composta da 2 +Power AV (chiameremo B e C). Uno qualsiasi dei 2 apparati della rete BC cui è esseregresso nelle stati di Broadcast.

• Premere il bottone Sync nell'apparato A per 8-10 secondi per staccarlo da un'eventuale rete. Il Led Power dovrebbe lampeghiare.
• Premere il bottone Sync nell'apparato B o C per 1~3 secondi per portarlo nella stato di Broacast. Il Led Power dovrebbe lampeggiare.
• Premere il bottone Sync nell'apparato A per 1 3 secondi per portarlo nella stato di Join. Il Led Power dovrebbe lampegiare.
• Dopo quale second entrambi i dispositivi faranno un reboot (tutti i LED saranno spenti). Terminate esta fase i LED PLC (oltre a Power e Ethernet) di tutti gli apparati saranno accesi e fissi adindicare l'appartenza allo stesso gruppo (condivisione della password di cifratura).

Scenario 3: Un +Power AV (chiameremo A, appartenente ad un gruppo AD) vuole associarsi ad una rete composta da 2 +Power AV (chiameremo B e C). Per un apparato che appartiene ad un gruppo è necessario prima effettuare la dissociazione poi riassociarlo al gruppo.

• Premere il bottone Sync nell'apparato A per 8-10 secondi per stacco lalla rete di appartenenza. Il Led Power dovrebbe lampeggiare.
• Premere il bottone Sync nell'apparato B o C per 1~3 secondi per portarlo nella stato di Broacast. Il Led Power dovrebbe lampeggiare.
• Premere il bottone Sync nell'apparato A per 1 3 secondi per portarlo nella stato di Join. Il Led Power dovrebbe lampegiare.
• Dopo quale second entrambi i dispositivi faranno un reboot (tutti i LED saranno spenti). Terminate但这a fase i LED PLC (oltre a Power e Ethernet) di tutti gli apparati saranno accesi e fissi ad indicare l'appartenza allo stesso gruppo (condivisione della password di cifratura).

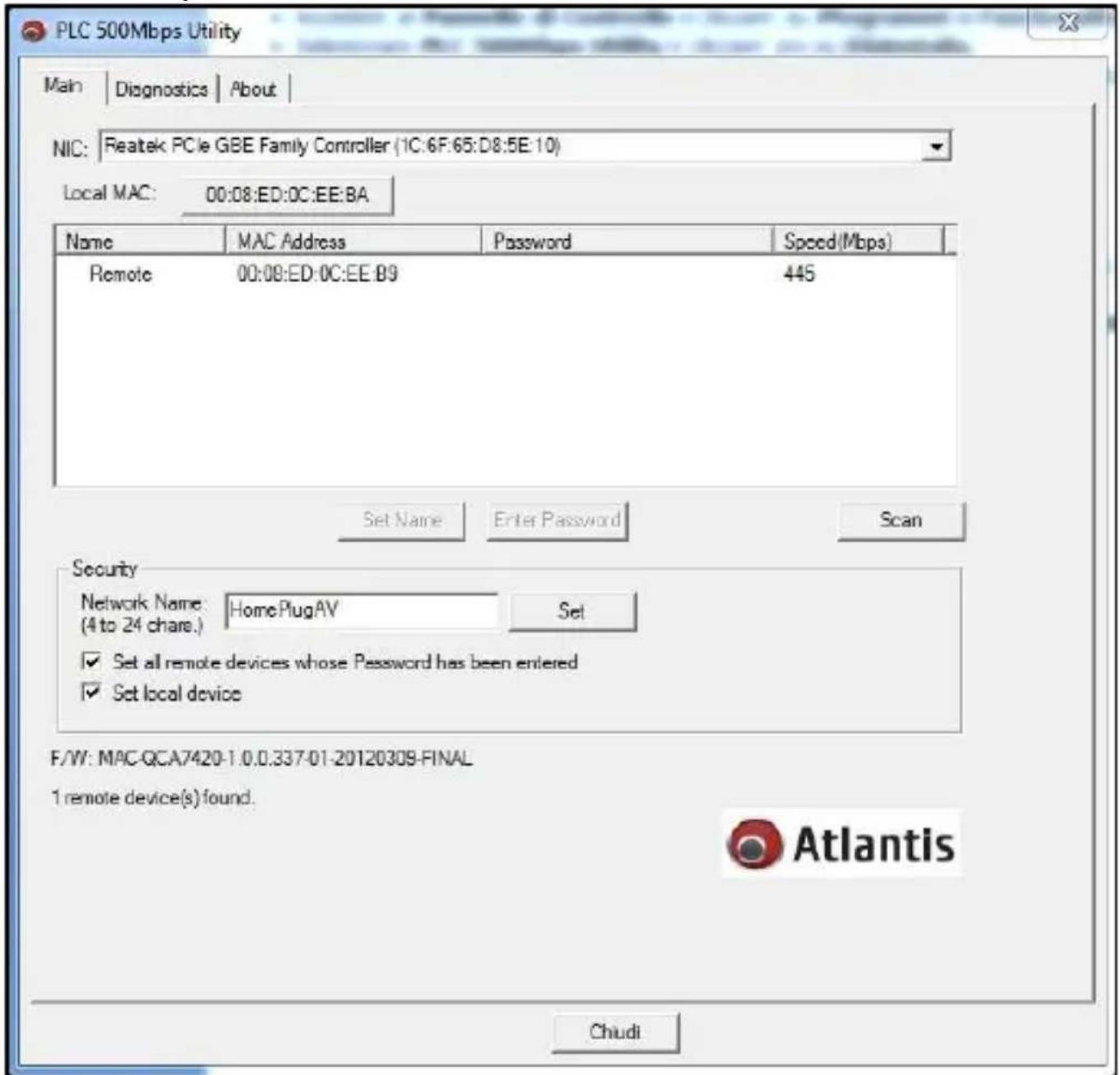

7. Utility

Installare l'Utility di Configurazione direttamente dall'interfaccia WEBCCCCCC sull'opporta icona. Alternatively nantamente lanciere direttamente il file Setup.exe (presente nella cartella CDRom:\A02-PL502Kit\Utility\ (dove D: indica l'unità del CDRom). Verranno installate le Utility ed il Microsoft.NET Framework package (se non presente).

Seguire le istruzioni a schermo per completare l'installazione. Vanno installati 2 pacchetti: WinPCAP prima e le PLC 500Mbps Utility dopo.

Sistema Operativo	Versione .NET Framework da installment
Windows 2000	.NET Framework 1.1
XP and Vista 32-bit	.NET Framework 2.0 32-bit
XP and Vista 64-bit	.NET Framework 2.0 64-bit

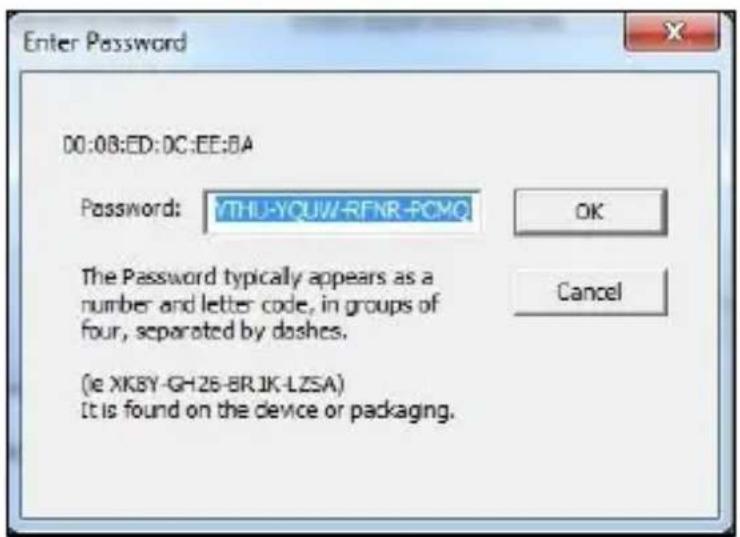

Annotare la password (device password, stampata sull'etichetta nel retro del prodotto) del dispositivo prima di connetterlo alla rete. Tramite esta device password è possibileambiare, da remoto, I password di cifratura utilizzata alla rete di dispositivi HomePlug AV.

Nessun driver è necessario per il funzionamento del prodotto. L'utility serve solo per impostare la password (è possibile comunique utilizzare la funzionalità Sync) usata per cifrare il traffico.

Atlantis

Rimozione:

Accedere al Pannello di Controllo e cliccare su Ptogrammi e Funzionalità.
- Selezionare PLC 500Mbps Utility e cliccare poi su Disinstalla.
- Seguire le istruzioni a video per terminare la rimozione delle Utility di Configurazione.

7.1 Configurazione tramite Utility

Per lanciare le Utility di configurazione, sono disponibili 2 modalità.

Cliccare col tasto destro sull'icona PLC 500Mbps Utility [ ], presente nel desktop, e poi selezionare Apri.

Cliccare su Start->Tutti i Programmi->Atlantis e quindi selezionare 500Mbps Utility.

Interfaccia Utente

Verrà molto una finestra contente diversi tab:

Nel tab Main verranno mostrati tutti gli apparati powerline collegati al PC, una volta lanciata l'utility.

In Local MAC (nell'angolo in alto a sinistra) viene molto il MAC del powerline collegato direttamente alla schedà di rete del PC configurata dall'Utility (nella combo box NIC). Nella parte inferiore alla voce F/W viene visualizzato il firmware rilevato nel powerline connesso.

l'Utility effettuerà la scansione della rete alla ricerca di altri dispositivi powerline remoti che verranno elencati nella finestra inferiore. Per forzare una scansione ciccare su Scan.

Le seguenti informazioni vengono sovrare per tutti gli apparati rilevati.

Atlantis

Device Name: Viene molto il nome dell'apparato. Selezionario e cliccare su Set Name per cancellare nome.
- MAC Address: Viene mostrato l'indirizzo MAC.
- Password: Questo Campo è vuoto nelle condizioni di default, nella password viene migliorata solo quando è stata inserita (fare riferimento alla sezione Inserimento della Password Setup). Ogni dispositivo dispone di una password univoca scritta nell'etichetta posta sulla pancia del prodotto.
- Speed (Mbps): Viene molto alla velocità di trasmissione tra gli apparati rilevati. Sono presenti inoltre 3 bottoni:
- Set Name:lickcare per cancellare il device name del dispositivo evidenziato.
- Enter Password: ciccare per introdurre la device password del dispositivo evidenziato. Questa stringa, composta da 4 blocchi di 4 caratteri alfanumerici è stampata sull'etichetta del dispositivo ed è del tipo: "NYEJ-VHSB-JWGN-TQTH". Solo dopo aver introdotto la device password è possibile cancellare remotamente (il powerline non collegato al PC direttamente) la password di rete (Network Name).
- Scan:lickcare per ottener il refresh delle informazioni.

Apparati non rilevati possono avere, esclude problematiche di funzionamento proprie o della rete elettrica, una Network Name diversa.

Si invita a collegare, uno alla volta, gli apparati al PC, lanciare le utility e forzare una Network Name identica (spuntando la你可以 set loc device).

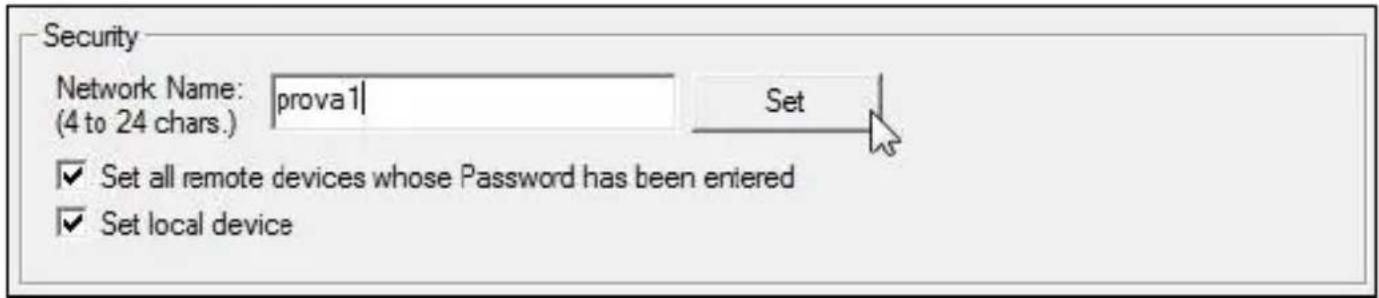

Inserimento della Password Setup:

Tramite esta funzionalità è possibile cancellare la Network Name (cchio la password di cifratura utilizzata dagli apparati) sia per il +Power AV locale (direttamente collegato alla schedà di rete del PC su cui gira l'utility) che dei vari +Power AV remoti. Quando si cambia la password di cifratura (Network Name) e si desidera che esta sua inviata a tutti i dispositivi della rete e necessario prima insere nell'utility la device password di agli apparato.

• Selezionare il dispositivo di cui si vuole introdurre la Device password. Cliccare sul bottone Enter Password. Digitare, nelcampo Password, della finestra Enter Password la password letta sull'etichetta dell'apparato.
• Cliccare poi su OK.

• La password inserita verrà visualizzata nel Campo vicino al nome dell'apparato. Il sistema non verifica, all'atto dell'immissione, l'esattezza di quest's ultima (verrà visualizzato un erre di timeout quando sioca diambiare il Network Name con l'opzioni remote spuntata).
• Adesso è possibileambiare la password di rete di tutti gli apparatianche remotamente. La password devesessere alfanumerica di almeno 4 caratteri (ed inferiore a 24). Cliccare su Set, per trasmettere al PowerLine locale ed a quelli remoti la nuova password di rete.

Per cancellare la password di rete di tutti gli apparati contemporaneamente è necessario introdurre preventivamente la device password (sull'etichetta di agli apparato) di agli powerline remoto.

Annotare la password (device password, stampata sull'etichetta nel retro del prodotto) del dispositivo prima di connetterlo alla rete.

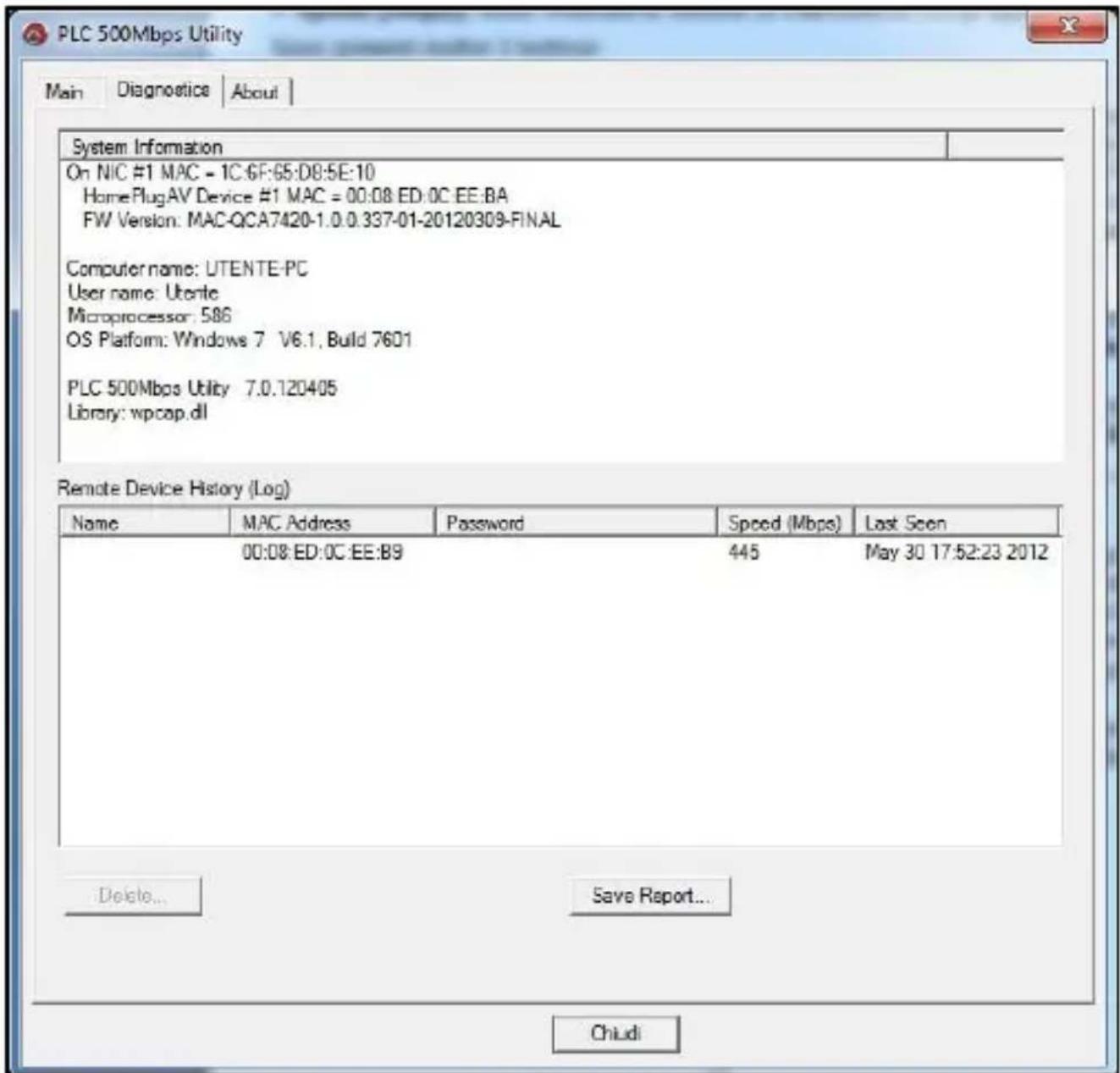

Diagnostics

Vengono migliorati tutte una serie di informazioni riguardo ai dispositivi PowerLine rilevati.

Nel pannello superiore sono molto prostrate tutte una série di informazioni su software/hardware del computer su cui viene fattà girare l'utility di configurazione. Vengono molto le seguenti informazioni:

• Operating System Platform/Version
• MAC Address di tutte le NIC (Network interface card) collegiate al PC
• MAC addresses del dispositivoPLC connesso al PC
  Versione del firmware utilizzato (MAC -QCA7420-1.0.0.337-01-20120309-Final)
• Nome del Computer
• Microprocessor

Atlantis

SO
Versione delle Utility (V5.0 Build 1.6)
- Libreria Utilizzata

Nel pannello inferiore sono molto informazioni degli apparati remoti rilevati dalle utility. I dispositivi attivi migliorano nel Campo Speed(Mbps) il valore di velocità istantaneo rilevato, quando nel caso di dispositivi non più attivi tale valore non sare visualizzato. Vengono inoltre migliorare le seguenti informazioni:

Device Name
Device MAC Address
- Password (se immessa)
- Speed (Mbps)
Ultima rilevazione

Tutte queste informazioni possono essere Salvate in un file testuale oppure stampate. Dispositivi che non fanno più parte della rete powerline possono essere rimossi (vanno selezionati e poi va premuto il pulsante Delete).

About

In quello tab è possibile conoscere la versione di Utility (la versione rilasciata col CD iniziale è la V 7.0.120405).

8. Risoluzione dei problemi

Questo capitolo illustra come identificare e risolverre eventuali problematiche nell'uso del +Power AV.

Posso utilizzato +Power AV con altri dispositivi HomePlug non HomePlug AV?

Differenti apparati con supporto dello standard HomePlug AV (200Mbps) sono comunicare tra di loro (indipendentemente dal produttore), tuttavia non sono compatibili né con apparati in standard HomePlug V1.0 (14Mbps) che con HomePlug Turbo (85Mbps). Apparati in standard HomePlug AV potrebbero non supportare I funzionalità SYNC e pertanto andranno configurati (la password di cifratura) utilizzando le utility a corredo.

Possoutilizzare ^+ Power 5xx AV con ^+ Power 302 AV?

Certo.

• Con modelli A02-PL302 (sino alla versione 1.8) utilizes the utility a corredo (PLC 500Mbps Utility) per impostare su entrambi gli apparati la stessa password.
• Con modelli A02-PL302 (versione 1.9) utilizzato il tasto Synch o le utility a corredo (PLC 500Mbps Utility) per impostare su entrambi gli apparati la stessa password.
• Con modelli A02-PL302 (dalla versione 2.0) utilizes the utility to correct (different from ciascun modello) per impostare su entrambi gli apparati la stessa password.

+Power 502 AV è compatibile con dispositivi HomePlug di altri produttori?

Per ottenere il massimo delle performance è consigliato utilizzato i prodotti Atlantis di cui è stata testata l'interoperabilità. Il prodotto in questione è compatible con lo standard IEEE1901/HomePlug AV e+dunque dovrebbe funzionare con altri dispositi che supportano但这a TECHNOIA. Questo esclude i dispositivi HomePlug V1.0 in versione normale o turbo con cui la TECHNOIA IEEE1901/HomePlug AV può sostanto coesistere.

Quali sono le prestazioni di +Power 502 AV rispetto ad altri dispositivi HomePlug?

+Power 502 AV supporta lo standard IEEE1901/HomePlug AV capace di prestazione nettamenti migliori rispettoagli standard Homeplug v1.0 e HomePlug Turbo. Il nuovo standard utilizza infatti uno banda più ampia (2-68Mhz.invoke che 4-21Mhz o 30Mhz), un miglior accesso al mezzo (TDMA.invoke che CSMA/CD) e modulazioni più efficaci.

Quali difficultà presente l'installazione di una rete HomePlug?

Sostanzialmente nessuna. E' sufficiente collegare il primo apparato alla presa elettrica e poi collegarlo alla periferica da mettere in rete. Ripetere poi l'opération sul secondo apparato per create la rete.

L'utilizzo della funzionalità SYNC inoltre permette diMETTERE in sicurezza la rete nella installazione di software dedicato. E' sufficiente cambiare la password di default per renderere sicura la comunicazione HomePlug. Il supporto dell'AES 128 bit rende le comunazioni estremamente sicure.

Il disposativo è in grado di connettere le diverse fase di un trifase?

Occasionalmente si verifica un accoppiamento di fase che permette ad un dispositivo collegato ad una fase di inviare/ricevere dati con un altro dispositivo collegato a un'altra fase. Questa situazione va verificata caso per caso.

L'abitazione in cui si desidera installare il +Power AV utilizza delle vecchie linee elettriche (senza la messa a terra). Il disposativo è adatto a queste genere di condizioni?

Si in generale il dispositivo dovrebbe funzionare ancche su questa tipologia di linee.

E' possibile che il mio vicino possa (utilizzando un altro PowerLine IEEE1901/HomePlug AV) riuscire a ricevere i miei dati?

Si questo possibile. E' sufficiente perché cifrare il trafficoambiando la password di rete con un'apposita utility o con l'uso del bottone SYNC per renderere incomprensibile a chiunque i dati trasmessi.

+Power 552P AV va collegato direttamente alla presa elettrica oppure è possibile collegarloanche a prolonghe o prese multiple?

In generale è possibile utilizzato prolonghe corte o prese multiple parché filtrate direttamente collegate alla presa schuko sul +Power 552P. Questi filtraggi uniti filtering di rete integrato, attenuando eventuali disturbi generati dal carico connesso assicurano la migliorare trasmissione dati possibile in agli situazione.

+Power 502 AV va collegato direttamente alla presa elettrica oppure è possibile collegarloanche a prolonghe o prese multiple?

In generale è possibile utilizzato prolonghe corte o prese multiple parché non filtrate. Si consiglia di seguire le raccomandazioni riportate in figura.

Posso utilizzato +Power AV con filtri contro fenomeni di overvoltaggio?

No, in generale questi filtri abbattono le performance e rendono instabile il link. Si consiglia di collegare +Power 502 AV prima delchio. Apparati HomePlug AV pe funzionare correttamente necessitano che le frequenze da 2Mhz a 30Mhz siano pienamente utilizzabili. Gli apparati in standard IEE1901 utilizzato le frequenze da 2-68Mhz.

Che tipologia di dispositivi posso collegare al +Power AV?

Tutti i dispositivi conformi con lo standard IEEE802.3. E' possibile collegare il dispositivo a:

• Schededi rete
• Switch
• Router
• Access Point
• Stampanti di rete
• Console
  TV LCD/Plasma di ultima generazione
  In generale ad agli dispositivo con porta Ethernet.

Alla luce di甚么 detto è+dunque possibile collegare uno switch al +Power AV per aumento il numero di porte?

Si questo è possible.

E' possibile che il dispositivo permetta il passaggio di violente variazioni di voltaggio alla rete elettrica a quale Ethernet o viceversa?

No i 2 circuiti elettrici sono separati.

+Power AV influisce con altri dispositivi domestici?

In generale, ad oggi, non sono state verificate questo genere di problematiche. Controllare che tutti i dispositivi siano con marchiature CE.

In che range di frequenze opera +Power AV?

+Power 502 AV/552P AV: Il range di frequenze va da 2MHz sino a 68MHz. +Power 302 AV: Il range di frequenze va da 2MHz sino a 30MHz.

Sino a quanti adattatori è possibile utilizzato?

Al massimo 8 apparati. Le prestazioni complessive caleranno perché in maniera netta. Si raccomanda pertanto di aggiungere un apparato per volta e verificare che le prestazioni siano adequate.

Che differenza c'è tra la Tecnologia HomePlug e Internet PowerLine?

La distance coperta dallo standard Internet PowerLine è maggiore che non lo standard HomePlug.

Il livello di potenza in trasmissione dello standard Internet PowerLine è decisamente più alto che non lo standard HomePlug. Con la Tecnologia Internet PowerLine la banda verrà divisa fra centinaia di utenti, cioè con la Tecnologia HomePlug la banda complessiva è condivisa tra un limitato numero di utenti.

Quant'è il consumo elettrico del disposativo?

Circa 4W.

Quant'è il consumo elettrico del dispositivo in modalità idle?

Circa 0.45W. Nel rispetto delle normative EUP (EuP Low Power Directive).

L'AES a 128 bit è realmente sicuro?

Senza dubbio la soluzione è decidamente sicura benché violabile con un attacco Forza Bruta. L'attaccante deve cercare di trovare la chiave utilizzata dall'attaccato facendo scorrere, una ad una, tutte le chiavi possibili. Il tempo stimato è la potenza di calcolo necessaria rendono comunique但这a possibilità ancora puramente teorica.

Quant'è la reale velocità massima?

In condizioni ideali (pochi apparati e distance relativamente breve con bassa

attenuazione) è possibile arrivare, nei modelli +Power 502 AV, sino a 90/95Mbps reali (limitati alla connessione F/E).

Nei modelli +Power 302 AV (V2.0) è possible arrivare attorno ai 85/90Mbps. Fufirmware permetteranno di incrementare quello valore.

Se le prestazioni non sono all'altezza casa posso fare?

Verificare quanto segue:

• la distanza non deve superare mai i 200m lineari (l'apparato funzione in condizioni ottimalianche sino a 300m)
• provare a diminuire il numero di dispositivi
• provare a collegare i dispositivi direttamente alla presa a muro
• nel caso si usino prese multiple controllare che queste non integrino circuiti di filtraggio
• nel caso si utilizzato i dispositivi su differenti fasi prendere in considerazione l'idea di installare un accoppiatore di fase

Come posso estendere la copertura HomePlug?

In generale è possibile installare un primo gruppo di adattatori con una determinata password di rete ed un secondo gruppo di adattatori con una password di rete differente. E' sufficiente,tramite un cavo di rete, collegare un adattatore del primo gruppo ad uno del secondo (possibilmente i più vicini). In quello modo è possi estendere la copertura. Questa procedura può essere applicata più volte. Le prestazioni di picco complessive vengono perché limitate a causa dell'utilizzo del mezzo trasmissivo comune.

Qual è il throughput necessario per video in HD?

Sono disponibili differenti formati per i video in HD. Di seguito sono riportati i throughput medi:

[720p, inmpeg2]:tra 9-10Mbps
- [720p, in mpeq4]: tra 6-8Mbps
- [1080i, in mpeq2]: tra 12-15Mbps
- [1080i, inmpeg4] : tra 8-10Mbps

+Power AV è in grado di trasferire simultaneamente Video, Dati e Voce?

Si, +Power AV supporta il "Triple Play" e pertanto è adatto atrasferire flussi video, dati e爱你 allo stesso tempo con diverse priorità.

9. Supporto Offerto

Per qualunque altri problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis tramite l'apertura di un ticket online sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l'accesso al portale di supporto, è和其他i possibile richiedere assistenza Telefonica al numero 02/78.62.64.37 (consultare il site per verificare gli orari in cui il servizioiene erogato, al momento della stampa di quello manuale delle 15:00 alle 18:00 dal lunedi al venerdi).

Per esporre eventuali richieste di supporto prevaluta o richieste di contatto, si invita ad utilizzato gli indirizzi mail [e-mail] oppure [e-mail].

Atlantis SpA

Via S. Antonio, 8/10

20020 Lainate (MI)
