NetFly PCIe1 WN - Scheda di rete / adattatore ATLANTIS-LAND - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scheda di rete / adattatore WiFi PCIe
Marca	ATLANTIS-LAND
Modello	NetFly PCIe1 WN
Standard WiFi	IEEE 802.11 b/g/n (fino a 300 Mbps per il modello ad alta velocità)
Interfaccia host	PCI Express
Antenne	1 antenna 2 dBi (modello A02-PCIE-WN) o 2 antenne 2 dBi (modello A02-PCIE1-W300N)
Dimensioni (circa)	120 x 21 x 18 mm (scheda PCIe standard)
Peso	Circa 30 g
Alimentazione	Tramite slot PCI Express (basso consumo)
Sicurezza	WPA/WPA2, WEP 64/128 bits, IEEE 802.11i
Velocità di trasferimento max	300 Mbps (modello A02-PCIE1-W300N) o 150 Mbps (modello A02-PCIE-WN)
Sistemi operativi supportati	Windows 2000/XP/Vista/7, Linux (kernel 2.6.18)
Modalità operative	Infrastruttura e Ad-Hoc
Contenuto della confezione	Adattatore, antenna(e), guida rapida di installazione, CD-ROM (driver e manuali)
Garanzia	2 anni
Temperatura operativa	0°C a 40°C
Umidità operativa	10% a 90% (senza condensa)
Certificazioni	CE, Directive 1999/5/CE
Distanza di sicurezza	Almeno 30 cm tra le antenne e gli utenti
Riciclaggio	Non gettare con i rifiuti domestici, raccolta differenziata (RAEE)
Requisiti di sistema	Slot PCI Express libero, processore 600 MHz, 512 MB RAM, 45 MB disco rigido, lettore CD-ROM

Domande frequenti - NetFly PCIe1 WN ATLANTIS-LAND

Come installare fisicamente la scheda PCI Express?

Spegnere il computer e scollegare il cavo di alimentazione. Aprire il case, svitare la protezione di uno slot PCI Express libero, inserire delicatamente la scheda (senza forzare), quindi fissarla con la vite. Chiudere il case e ricollegare l'alimentazione.

Quali driver installare e in quale ordine?

Prima di inserire la scheda, inserire il CD-ROM e avviare l'installazione dei driver. Selezionare il modello corrispondente e il sistema operativo. Seguire la procedura guidata, riavviare il computer, quindi inserire la scheda PCIe.

Come configurare la connessione WiFi in Windows 7?

Andare in Pannello di controllo > Centro connessioni di rete e condivisione > Gestisci connessioni di rete. Fare clic su Connetti a una rete, selezionare la rete WiFi, inserire la chiave di sicurezza e confermare.

Cosa fare se il computer non rileva la scheda?

Verificare che la scheda sia inserita correttamente nello slot e non sia danneggiata. Provare un altro slot PCI Express. Assicurarsi che i driver siano installati prima di inserire la scheda.

Come proteggere la connessione wireless?

Utilizzare la crittografia WPA2 (consigliata) o WEP con una chiave complessa. Configurare l'SSID e attivare il filtraggio MAC se possibile. Aggiornare il firmware e i driver.

Posso usare questa scheda con Windows XP?

Sì, Windows XP è supportato. Dopo l'installazione dei driver, assicurarsi che Windows gestisca la connessione wireless tramite l'utilità integrata (Configurazione rete wireless).

Qual è la velocità massima di questa scheda?

Dipende dal modello: fino a 150 Mbps per il modello A02-PCIE-WN e fino a 300 Mbps per il modello A02-PCIE1-W300N (standard 802.11n).

Come disinstallare i driver della scheda?

Andare in Pannello di controllo > Installazione applicazioni (Windows 2000/XP) o Programmi e funzionalità (Vista/7). Selezionare Realtek Wireless Lan Card, fare clic su Modifica/Rimuovi, quindi scegliere Rimuovi. Riavviare se necessario.

La scheda funziona con Linux?

Sì, ma solo con i kernel 2.6.18 e le distribuzioni testate. Atlantis Land non garantisce il funzionamento su altre configurazioni. Consultare il sito del produttore per maggiori informazioni.

Cosa significa il simbolo del cestino barrato sulla confezione?

Questo simbolo indica che l'apparecchiatura non deve essere gettata con i rifiuti domestici. Deve essere depositata in un centro di raccolta differenziata per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) per essere riciclata correttamente.

MANUALE UTENTE NetFly PCIe1 WN ATLANTIS-LAND

Questo prodotto è coperto da garanzia Atlantis Land della durata di 2 anni. Per maggiori dettagli in merito o per accedere alla documentazione completa in Italiano fare riferimento al sito www.atlantis-land.com.

ENGLISH

1. CONTENUTO DELLA CONFEZIONE.... 11

2. INSTALLAZIONE SOFTWARE .... 11

3.1 Installazione dei driver/utility.... 11

3.2 Rimozione dei driver/utility 12

4.1 Installazione modelli PCI-E 12

1. Connessione usando il Client di Windows 13

2. SUPPORTO OFFERTO....16

APPENDICE A: Configurazione indirizzo IP in DHCP Client 17

APPENDICE B: Risoluzione dei problemi 19

ENGLISH

1. PRODUCT OVERVIEW 27

1.2 System Requirements ...... 27

1. PACKAGE CONTENTS 27

2. SOFTWARE INSTALLATION 28

Abbiamo fatto di tutto al fine di evitare che nel testo, nelle immagini e nelle tabelle presenti in questo manuale, nel software e nell'hardware fossero presenti degli errori. Tuttavia, non possiamo garantire che non siano presenti errori e/o omissioni. Infine, non possiamo essere ritenuti responsabili per qualsiasi perdita, danno o incomprensione compiuti direttamente o indirettamente, come risulta dall'utilizzo del manuale, software e/o hardware.

Il contenuto di questo manuale è fornito esclusivamente per uso informale, è soggetto a cambiamenti senza preavviso (a tal fine si invita a consultare il sito www.atlantisland.it o www.atlantis-land.com per reperirne gli aggiornamenti) e non deve essere interpretato come un impegno da parte di Atlantis Land che non si assume responsabilità per qualsiasi errore o inesattezza che possa apparire in questo manuale. Nessuna parte di questa pubblicazione può essere riprodotta o trasmessa in altra forma o con qualsiasi mezzo, elettronicamente o

meccanicamente, comprese fotocopie, riproduzioni, o registrazioni in un sistema di salvataggio, oppure tradotti in altra lingua e in altra forma senza un espresso permesso scritto da parte di Atlantis Land. Tutti i nomi di produttori e dei prodotti e qualsiasi marchio, registrato o meno, menzionati in questo manuale sono usati al solo scopo identificativo e rimangono proprietà esclusiva dei loro rispettivi proprietari.

Restrizioni di responsabilità CE/EMC

Il prodotto descritto in questa guida è stato progettato, prodotto e approvato in conformità alle regole EMC ed è stato certificato per non avere limitazioni EMC. Se il prodotto fosse utilizzato con un PC/apparati non certificati, il produttore non garantisce il rispetto dei limiti EMC. Il prodotto descritto è stato costruito, prodotto e certificato in modo che i valori misurati rientrino nelle limitazioni EMC. In pratica, ed in particolari circostanze, potrebbe essere possibile che detti limiti possano essere superati se utilizzato con apparecchiature non prodotte nel rispetto della certificazione EMC. Può anche essere possibile, in alcuni casi, che i picchi di valore siano al di fuori delle tolleranze. In questo caso l'utilizzatore è responsabile della "compliance" con i limiti EMC. Il Produttore non è da ritenersi responsabile nel caso il prodotto sia utilizzato al di fuori delle limitazioni EMC.

CE Mark Warning

In un ambiente domestico il dispositivo può causare interferenze radio, in questo caso è opportuno prendere le adeguate contromisure.

Dichiarazione di Conformità

Questo dispositivo è stato testato ed è risultato conforme alla direttiva 1999/5/CE del parlamento Europeo e della Commissione Europea, a proposito di

Atlantis

apparecchiature radio e periferiche per telecomunicazioni e loro mutuo riconoscimento. Dopo l'installazione, la periferica è stata trovata conforme ai seguenti standard: EN 300.328(radio), EN 301 489-1, EN 301 489-17(compatibilità elettromagnetica) ed EN 60950(sicurezza). Questa apparecchiatura può pertanto essere utilizzata in tutti i paesi della Comunità Economica Europea ed in tutti i paesi dove viene applicata la Direttiva 1999/5/CE, senza restrizioni eccezion fatta per:

Francia(FR): Se si utilizza all'aperto tale dispositivo, la potenza in uscita è limitata (potenza e frequenza) in base alla tabella allegata. Per informazioni ulteriori consultare www.art-telecom.fr.

Luogo	Banda di Frequenze(MHz)	Potenza (EIRP)
Chiuso (senza restrizioni)	2400-2483,5	100mW(20dBm)
Aperto	2400-24542454-2483,5	100mW(20dBm)10mW(10dBm)

Se l'uso di questa apparecchiatura in ambienti domestichi genera interferenze, è obbligo dell'utente porre rimedio a tale situazione.

Italia(IT): Questa periferica è conforme con l'Interfaccia Radio Nazionale e rispetta i requisiti sull'Assegnazione delle Frequenze. L'utilizzo di questa apparecchiatura al di fuori di ambienti in cui opera il proprietario, richiede un'autorizzazione generale. Per ulteriori informazioni si prega di consultare: www.comunicazioni.it.

Lussemburgo: Se utilizzato per servizi network o privati è da richiedere l'autorizzazione.

Norvegia (NO): apparecchiatura da non utilizzare in un aresa geografica di 20 km di raggio nei pressi di Ny Alesund.

Russia (CCP): solo per uso interno.

CE!

Dichiarazione di Conformità Sintetica

Con la presente dichiariamo che questo apparato è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttive 1999/5/CE. La dichiarazione di conformità nella sua forma completa è disponibile presso il sito www.atlantis-land.com (alla pagina del prodotto) o può essere richiesta a [e-mail].

Atlantis

Importanti informazioni per il corretto riciclaggio/smaltimento di questa apparecchiatura

Il simbolo qui sotto indicato, riportato sull'apparecchiatura elettronica da Lei acquistata e/o sulla sua confezione, indica che questa apparecchiatura elettronica non potrà essere smaltita come un rifiuto qualunque ma dovrà essere oggetto di raccolta separata.

Infatti i rifiuti di apparecchiatura elettroniche ed elettroniche devono essere sottoposti ad uno specifico trattamento, indispensabile per evitare la dispersione degli inquinanti contenuti all'interno delle apparecchiature stesse, a tutela dell'ambiente e della salute umana. Inoltre sarà possibile riutilizzare/riciclare parte dei materiali di cui i rifiuti di apparecchiature elettriche ed elettroniche sono composti, riducendo così l'utilizzo di risorse naturali nonché la quantità di rifiuti da smaltire.

Atlantis Land, in qualità di produttore di questa apparecchiatura, è impegnato nel finanziamento e nella gestione di attività di trattamento e recupero dei rifiuti di apparecchiature elettriche ed elettroniche compatibili con l'ambiente e con la salute umana.

E' Sua responsabilità, come utilizzatore di questa apparecchiatura elettronica, provvedere al conferimento della stessa al centro di raccolta di rifiuti di apparecchiature elettriche ed elettroniche predisposto dal Suo Comune. Per maggiori informazioni sul centro di raccolta a Lei più vicino, La invitiamo a contattare i competenti uffici del Suo Comune.

Qualora invece avesse deciso di acquistare una nuova apparecchiata elettronica di tipo equivalente e destinata a svolgere le stesse funzioni di quella da smaltire, potrà portare la vecchia apparecchiatura al distributore presso cui acquista la nuova. Il distributore sarà tenuto ritirare gratuitamente la vecchia apparecchiatura ^1 .

Si tenga presente che l'abbandono ed il deposito incontrollato di rifiuti sono puniti con sanzione amministrativa pecuniaria da € 103 a € 619, salvo che il fatto costituisca più grave reato. Se l'abbandono riguarda rifiuti non pericolosi od ingombranti si applica la sanzione amministrativa pecuniaria da € 25 a € 154.

Il suo contributo nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche è essenziale per il raggiungimento di tutela della salute umana connessi al corretto smaltimento e recupero delle apparecchiature stesse.

Atlantis

1 Il distributore non sarà tenuto a ritirare l'apparecchiatura elettronica qualora vi sia un rischio di contaminazione del personale incaricati o qualora risulti evidente che l'apparecchiatura in questione non contiene i suoi componenti essenziali o contiene rifiuti diversi da apparecchiature elettriche e/o elettroniche.

NB: le informazioni sopra riportate sono redatte in conformità alla Direttiva 2002/96/CE ed al D. Lgs. 22 luglio 2005, n.[•] che prevedono l'obbligatorietà di un sistema di raccolta differenziata nonché particolari modalità di trattamento e smaltimento dei rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Per ulteriori informazioni in materia, la invitiamo a consultare il nostro sito www.atlantis-land.com

AVVERTENZE

Utilizzare esclusivamente l'antenna fornita a corredo. Antenne diverse e/o con guadagno differente potrebbero violare le normative vigenti. Atlantis Land si intende sollevata da ogni responsabilità in caso di utilizzo di accessori (antenne e/o alimentatori) non contenuti nell'imballo.

Lasciare almeno 30cm di distanza tra l'antenna del dispositivo e l'utilizzatore.

La marcatura CE con il simbolo di attention Mark (

CE!) poste sull'etichetta di prodotto potrebbero non rispettare le dimensioni minime stabilite dalla normativa a causa delle ridotte dimensioni di quest'ultima.

Il logo WEEE ( ) posto sull'etichetta di prodotto potrebbe non rispettare le dimensioni minime stabilite dalla normativa a causa delle ridotte dimensioni di quest'ultima.

Atlantis Land invita a visitare il sito web www.atlantis-land.com alla relativa pagina di prodotto per reperire manualistica e contenuti tecnici (aggiornamenti driver e/o funzionalità, utility, support note) aggiornati.

Atlantis

Tutte le condizioni di utilizzo e clausole contenute in questo manuale e nella garanzia si intendono note ed accettate. Si prega di restituire immediatamente (entro 7 giorni dall'acquisto) il prodotto qualora queste non siano accettate.

Atlantis

La ringraziamo per aver scelto l'adattatore NetFly PCIe Wireless, la via più semplice per il Wireless networking. Questo manuale fornisce una panoramica per una rapida installazione del prodotto, si prega di conservarlo per consultazioni future.

1. PANORAMICA DI PRODOTTO

Questo dispositivo grazie al pieno supporto dello delle più recenti specifiche IEEE 802.11n e grazie alla tecnologia radio MIMO (Multiple Input Multiple Output, prersente nel solo modello a 300Mbps), è in grado di offrire prestazioni senza precedenti, con un importante incremento sia in termini di velocità che di copertura rispetto agli standard precedenti. Il supporto dei sistemi Windows ® VISTA/XP/2000/7, Linux rende questi adattatori estremamente versatili.

Inoltre, grazie all'integrazione delle specifiche WPS (disponibili solo via software con l'utility di Realtek), la messa in sicurezza della rete wireless non è mai stata così facile; basterà la pressione di un bottone per dire addio a tentativi di accesso non autorizzati.

Queste caratteristiche, unite alla piena compatibilità con gli standard precedenti, permettono finalmente di unire la velocità di una rete cablata alla mobilità di una wireless LAN.

La tecnologia PCI Epress infine garantisce un incremento delle prestazioni in termini di velocità verso il bus e un consumo di energia più basso rispetto a quanto offerto dal bus PCI.

1.2 Requisiti di sistema

Prima di procedere con l'installazione del prodotto verificare di disporre dei seguenti requisiti:

• PC con uno slot PCI Express libero
- Processore Intel ^ Pentium ^ III 600Mhz o compatibile con 512 MB RAM
- Sistema operativo Windows 2000/XP/Vista/7 o Linux
• 45MB di spazio libero su disco
- Lettore CD-Rom

NOTE:

Il prodotto, nella release di driver V 0001.0120.2009, è stato testato con kernel 2.6.18(PCIE). Atlantis non garantisce che il dispositivo funzioni su distribuzioni/kernel diverse da quelle elencate né, dato il vasto numero di combinazioni, potrà offrire supporto. Si invita a tal fine a reperire gli ultimi driver direttamente sul sito del produttore del chipset (www.realtek.com.tw).

2. CONTENUTO DELLA CONFEZIONE

Prima dell'utilizzo, verificare che la scatola contenga i seguenti elementi:

• NetFly PCIe Wireless Card
• Antenna 2 dBi (solo nel modello A02-PCIE-WN)
• 2 Antenne da 2 dBi (solo nel modello A02-PCIE1-W3000N)
- Una guida rapida multilingua (Italiano, Inglese e Francese)
- Un Cd-Rom contenente utility e manuale dell'utente (Italiano, Inglese e Francese)
• Coupon di Garanzia e WEEE

Nel caso in cui il contenuto non sia quello sovradescritto, contattare il proprio rivenditore immediatamente.

3. INSTALLAZIONE SOFTWARE

Questa sezione descrive la procedura di installazione dei driver e utility.

3.1 Installazione dei driver/utility

Inserire il CD-Rom contenuto nella confezione e attendere l'avvio dell'interfaccia di navigazione.

• Cliccare A02-PCIE(1)-W(300)N per accedere alla pagina relativa al prodotto.
• Selezionare il link corretto (sono disponibili due setup separati per Windows 7 o Windows XP/2K/Vista) e seguire le istruzioni visualizzate a schermo per completare l'installazione.

NOTE:

In caso di installazione manuale dei driver e/o utility, fare riferimento alla cartella CDRom:\A02-PCIE-WN\Driver\, dove rappresenta la versione di sistema operativo utilizzato.

Al termine dell'installazione, spegnere il PC ed inserire la scheda come da paragrafo seguente. Il sistema, al riavvio, rileverà ed installerà in maniera automatica il prodotto.

NOTE:

Laddove il CDRom non dovessi avviarsi automaticamente è possibile laciare il file di avvio localizzato in CDRom:\start.htm.

3.2 Rimozione dei driver/utility

Per disinstallare l'adattatore Wireless effettuare la seguente procedura:

• Chiudere eventuali applicazioni attive
- Cliccare sull'icona Risorse del Computer ed andare in Pannello di controllo.
- Cliccare sull'icona Installazioni Applicazioni (Programmi e Funzionalità), evidenziare Realtek Wireless LAN Driver e cliccare su Aggiungi/Rimuovi (Disinstalla), confermare poi la procedura di disinstallazione.
• Al termine della procedura potrebbe essere chiesto un riavvio del PC.
- A questo punto, una volta spento il PC, è possibile rimuovere la scheda/adattatore.

4. INSTALLAZIONE HARDWARE

4.1 Installazione modelli PCI-E

Lo schema seguente fornisce alcune informazioni di carattere generico in merito all'installazione del prodotto. Per maggiori informazioni fare riferimento al manuale della mainboard.

• Spegnere il PC e rimuovere la copertura esterna. Localizzare uno slot PCI-E libero.
• Posizionare NetFly PCIe sullo slot PCI-E precedentemente localizzato e premere delicatamente per inserirlo.
• Dopo aver bloccato correttamente la scheda PCI-E con l'apposita vite, richiudere la copertura esterna del PC.
  • Connettere l'antenna/e esterna/e.
• Accendere il PC.

Terminato il reboot il Sistema Operativo troverà ed installerà la nuova scheda.

NOTE:

Verifica dell'installazione Windows Vista/7:

Start -> Pannello di Controllo (selezionare icone piccole) -> Sistema-> Gestione Dispositivi->Schede di Rete. Verificare che sia presente la dicitura Realtek RTL8191(2)SE Wireless LAN 8021.n PCI-E NIC.

Atlantis

Verifica dell'installazione Windows XP:

Start -> Pannello di Controllo -> Sistema-> Hardware-> Gestione Periferiche->Schede di Rete. Verificare che sia presente la dicitura Realtek RTL8191(2)SE Wireless LAN 8021.n PCI-E NIC.

5. Connessione usando il Client di Windows

In Windows XP/Vista e 7 è incluso un client che permette la gestione di un adattatore wireless al pari delle Utility.

Windows 7

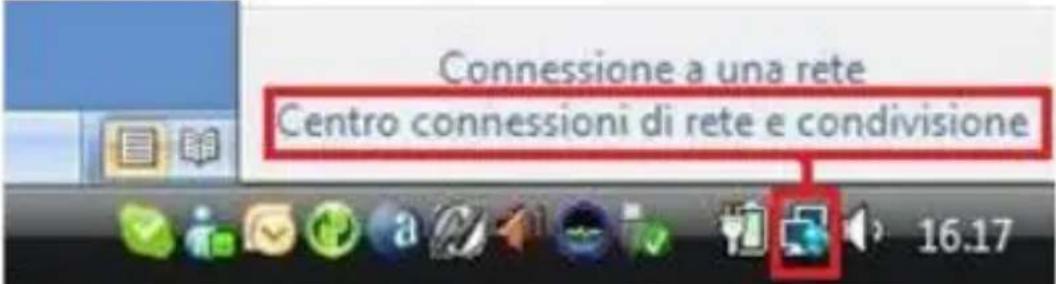

- Cliccare sull'icona di rete posizionata sulla System Tray (vedi immagine) e selezionare l'opzione Centro connessioni di rete e condivisione oppure cliccare su Start -> Pannello di Controllo -> Centro connessioni di rete e condivisione.

Connessione a una rete Centro connessioni di rete e condivisione 16.17

• Selezionare l'opzione Connessione a una rete dal menu di sinistra per visualizzare la lista di reti wireless disponibili.
• Selezionare l'SSID della rete desiderata e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

NOTE:

Nel caso in cui non sia possibile visualizzare la lista di reti senza fili disponibili, si prega di verificare la corretta installazione dei driver del client USB/PCI.

Windows VISTA

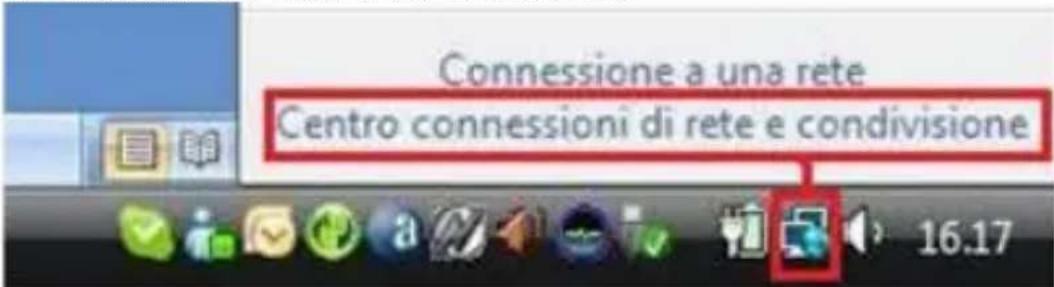

• Cliccare sull'icona di rete posizionata sulla System Tray (vedi immagine) e selezionare l'opzione Centro connessioni di rete e condivisione

Atlantis

oppure cliccare su Start -> Pannello di Controllo -> Centro connessioni di rete e condivisione.

Connessione a una rete Centro connessioni di rete e condivisione 16.17

• Selezionare l'opzione Connessione a una rete dal menu di sinistra per visualizzare la lista di reti wireless disponibili.
• Selezionare l'SSID della rete desiderata e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

NOTE:

Nel caso in cui non sia possibile visualizzare la lista di reti senza fili disponibili, si prega di verificare la corretta installazione dei driver del client USB/PCI.

Atlantis

Windows XP

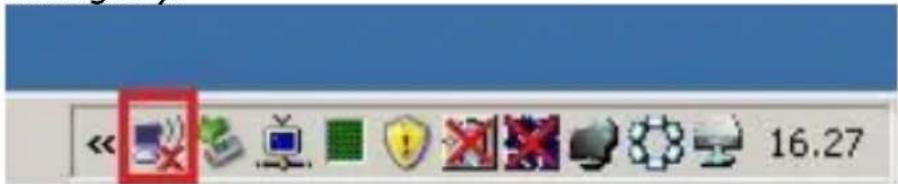

- Fare doppio click sull'icona di rete posizionata sulla System Tray (vedi immagine).

- Selezionare l'SSID della rete e premere sul pulsante Connetti per avviare la procedura di connessione.

Al termine della procedura di connessione, un messaggio confermerà l'avvenuta connessione del client USB/PCI all'AP.

NOTE:

Nel caso in cui non sia possibile visualizzare la lista di reti senza fili disponibili, si prega di verificare l'avvvio del servizio Zero Configuration e la corretta installazione dei driver del client USB/PCI.

NOTE:

Di seguito è indicato come disabilitare il servizio Zero Configuration di Windows XP, al fine di poter controllare il dispositivo tramite l'utility fornita a corredo:

• Cliccare su Start e poi su Pannello di Controllo
- Selezionare dal menu di sinistra la voce Visualizzazione classica.
• Cliccare su Strumenti di amministrazione e cliccare poi su Servizi.
- Selezionare il servizio Zero Configuration e cliccare su Proprietà.
- Impostare il campo Tipo di Avvio su Automatico. Cliccare su Avvia.
• Cliccare su OK per terminare

6. SUPPORTO OFFERTO

Per qualunque altro problema o dubbio sul funzionamento del prodotto, è possibile contattare il servizio di assistenza tecnica Atlantis Land tramite l'apertura di un ticket on-line sul portale http://www.atlantis-land.com/ita/supporto.php.

Nel caso non fosse possibile l'accesso al portale di supporto, è altresì possibile richiedere assistenza telefonica al numero +39 - 02 - 78.62.64.37 (consultare il sito per verificare gli orari in cui il servizio viene erogato).

Per esporre eventuali richieste di supporto prevendita o richieste di contatto, si invita ad utilizzare gli indirizzi mail [e-mail] oppure [e-mail].

Atlantis

Via S. Antonio 8/10

APPENDICE A: Configurazione indirizzo IP in DHCP Client

Questo capitolo fornisce alcune indicazioni su come impostare l'indirizzo IP alla scheda Wireless usata in modalità DHCP client.

Configurazione del PC in Windows 2000

• Andare su Start/Settings/Control Panel. Cliccare due volte su Network and Dial-up Connections.
• Cliccare due volte su Local Area Connection.
• In Local Area Connection Status/Wireless cliccare Properties.
• Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
- Selezionare l'opzione Obtain an IP address automatically e successivamente Obtain DNS server address automatically.
• Premere su OK per terminare la configurazione.

Configurazione del PC in Windows XP

• Andare su Start e poi Panello di Controllo. Cliccare due volte su Connessione di rete (se non fosse presente cliccare prima su: Passa alla Visualizzazione Classica).
• Cliccare due volte su Connessione alla rete locale (LAN)/Wireless.
- Nel TAB generale cliccare Proprietà.
- Selezionare Protocollo Internet (TCP/IP) e cliccare su Proprietà.
- Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivamente Ottieni indirizzi server DNS automaticamente.
• Premere su OK per terminare la configurazione.

Configurazione del PC in Windows Vista

• Andare su Start poi Pannello di Controllo (cliccare sulla voce Visualizzazione classica) e qui cliccare due volte sull'icona Centro Connessione di rete e Condivisione, poi cliccare su Gestisci connessione di rete.
• Cliccare 2 volte sull'icona Local Area Connection/Wireless e cliccare su Proprietà poi cliccare su Continua (per continuare è necessaria l'utorizzazione dell'utente).
• Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare su Proprietà.

Atlantis

• Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivamente Ottieni indirizzi server DNS automaticamente.
  • Premere su OK per terminare la configurazione.

Configurazione del PC in Windows 7

• Andare su Start poi Pannello di Controllo (cliccare sulla voce Icone Piccole o Grandi) e qui cliccare due volte sull'icona Centro Connessione di rete e Condivisione, poi cliccare su Modifica Impostazione Scheda.
• Cliccare 2 volte sull'icona Local Area Connection/Wireless e cliccare su Proprietà poi cliccare su Continua (per continuare è necessaria l'utorizzazione dell'utente).
• Selezionare Protocollo Internet Versione 4 Protocol (TCP/IPv4) e cliccare su Proprietà.
• Selezionare l'opzione Ottieni automaticamente un indirizzo IP e successivamente Ottieni indirizzi server DNS automaticamente.
  • Premere su OK per terminare la configurazione.

APPENDICE B: Risoluzione dei problemi

Questo capitolo fornisce alcune soluzioni in merito ai problemi nei quali si potrebbe incorrere durante l'installazione e l'utilizzo del prodotto. Leggere le seguenti indicazioni per risolvere eventuali problemi.

PROBLEMATICA	SOLUZIONE
Il personal computer non rileva la periferica.	Accertarsi che la scheda non sia fisicamente danneggiata.Accertarsi che la scheda sia correttamente inserita nello slot PCIE/PCI/USB.Provare uno slot PCIE/PCI/USB differente.Accertarsi di aver installato correttamente le utility di gestione.
Non è possibile accedere a nessuna risorsa Wireless	Assicurarsi che il PC sia acceso Assicurarsi che siano disponibili reti wireless a distanza di rilevamento.Assicurarsi che le impostazioni di rete wireless siano corrette. Verificare con l’amministratore di rete SSID, canale utilizzato, ecc.

DOMANDA	RISPOSTA
Come posso disabilitare il gestore delle connessioni Wireless di Windows XP	In Windows XP è raccomandato utilizzare il software di gestione delle connessioni senza fili fornito a corredo del prodotto. Una volta conclusa l’installazione del driver seguire i seguenti passi per disabilitare il gestore delle reti wireless integrato in Windows XPAprire il Pannello di controllo e cliccare su Connessioni di rete.Cliccare con il tasto destro sull’ icona Connessione di rete senza fili relativa all’adattatore di rete wireless, e selezionare Proprietà.Selezionare il tab Reti senza fili, e deselezionare la voce Usa Windowsper configurare le impostazioni della rete senza fili, cliccare quindi su OK.
Posso avviare un' applicazione da un computer remoto presente sulla rete wireless?	Questo dipende direttamente dall'applicazione stessa, se è stata progettata per lavorare in ret (non fa differenza che sia wireless o cablata) non ci sarà alcun problema.
Posso giocare in rete con gli altri computer presenti sulla WLAN?	Si, se il gioco è dotato di funzionalità multiplayer in rete.
Cos'è lo Spread Spectrum?	La trasmissione Spread Spectrum si basa sulla dispersione dell'informazione su una banda molto più ampia di quella necessaria alla modulazione del segnale disponibile. Il vantaggio che si ottiene da questa tecnica di modulazione è infatti una bassa sensibilità ai disturbi radioelettrici anche per trasmissioni a potenza limitata. Questa caratteristica è ovviamente preziosa quando si devono trasmettere dei dati.
Cosa sono DSSS e FHHS?	DSSS (Direct-Sequence Spread-Spectrum): E' una particolare tecnologia di trasmissione per la banda larga che consente di trasmettere ogni bit in maniera ridondante. E' adatta in particolare per la trasmissione e la ricezione di segnali deboli.FHHS (Frequency Hopping Spread Spectrum): è una tecnologia che permette la condivisione tra più utenti di uno stesso insieme di frequenze. Per evitare interferenze tra periferiche dello stesso tipo le frequenze di trasmissione cambiano sino a 1.600 volte ogni secondo.
Le informazioni inviate via wireless possono essere intercettate?	La scheda offre funzionalità di crittografia avanzate quali WPA e WPA2 e WEP fino a 128 bit; ciò provvede a rendere sicure le trasmissioni dati wireless. Il supporto per autenticazione tramite server RADIUS permette inoltre di garantire unulteriore livello di sicurezza alla rete wireless.
Cosa è il WEP?	WEP è la sigla di Wired Equivalent Privacy, un protocollo di sicurezza per le reti locali senza fili (WLAN) definito dallo standard 802.11b.
Cosa è il WPA/WPA2?	WPA è la sigla di Wi-Fi Protected Access, un protocollo di sicurezza per reti wireless basato si protocollo crittografico RC4.Introdotto con lo standard IEEE 802.11g, prevede una gestione dinamica della chiave di autenticazione al fine di eliminare i punti deboli dell'algoritmo WEP.La successiva introduzione dell'accelerazione in AES ha inoltre permesso di ottenere importanti miglioramenti sia in termini prestazionali che di sicurezza.
Cosa è il Roaming?	Il Roaming è la capacità di un utente che possiede un computer portatile di comunicare senza interruzioni mentre si muove liberamente all'interno di una rete wireless la cui estensione è stata incrementata grazie all'utilizzo di più access point.
Cosa è la banda ISM?	Questa frequenza è stata messa a disposizione dalla FCC, su richiesta delle aziende che intendevano sviluppare soluzioni wireless per l'uso civile quotidiano ed è generalmente contraddistinta dalla sigla ISM band (Industrial, Scientific and Medical). In questa frequenza operano solo dispositivi industriali, scientifici e medici a basse potenze.
Cosa è lo standard IEEE 802.11g ?	Lo standard 802.11g opera alla frequenza di 2,4 GHz e quindi è pienamente compatibile con la più diffusa versione b. Il vantaggio è che consente una velocità di trasferimento di 54 Mbps, cinque volte superiore allo standard 802.11b.
Cosa si intende per	Un draft è una bozza di insieme di specifiche

Atlantis

802.11n draft?

sottoposte ad approvazione al fine di divenire standard.

Atlantis

Copyright Statement
