MODE D'EMPLOI GORELI SAUTER

ENREGISTREZ VOS PRODUITS SUR WWW.mon-saube.com et tentez de gagner 3 ans de garantie supplémentaire pour tous vos appareils GAGNEZ EN TRANQUILLITÉ GARANTIE PLUS 1 GAGNANT PAR MOIS

CHAUFFAGE

CHAUFFE-EAU

CLIMATISATION

VENTILATION

Sauter WWW.CONFORT-SAUTER.COM

Sommaire

Modèles Horizontal (RFO4-i2g)

Mise en garde p 2

Déclaration de Conformité Directive R&TTE 1999/5/EC p 3

1 - INSTALLATION DE L'APPAREIL p 4

1.1 - Installation de l'appareil p 4
1.2 - Fixer le support mural p 5
1.3 - Raccorder le radiateur p 5
1.4 - Verrouiller l'appareil sur son support mural p 6
1.5 - Entretien p 6

2 - PRISE EN MAIN p 7

2.1 - Le boîtier de commande p 7
2.2 - Mettre en marche / Mettre en veille p 7
2.3 - Verrouiller / déverrouiller les commandes p 7
2.4 - L'interrupteur p 7
2.5 - Première mise en marche p 8

3 - CONNECTIVITE p 9

3.1 - Accéder aux connectivités p 9

4 - REGLAGES DE LA TEMPERATURE p 12

4.1 - Température de consigne p 12

5 - MODES DE FONCTIONNEMENT p 12

5.1 - Le mode Basic p 13

5.2 - Le mode Prog p 13

6 - FONCTION DETECTION p 16

6.1 - Fenêtre ouverte / Fenêtre fermée p 16

7 - MODE EXPERT p 17

8 - DELESTAGE p 19

9 - ASSISTANCE p 19

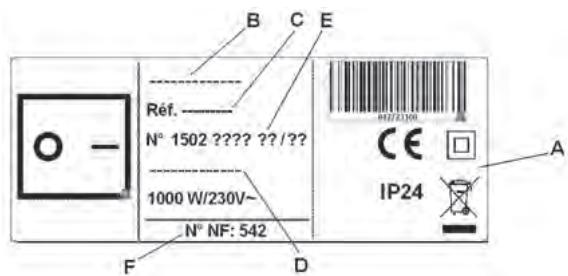

Identification de l'appareil p 22

Nous vous remercions d'avoir choisi cet appareil et de nous avoir ainsi témoigné votre confiance. Le radiateur que vous venez d'acquérir a été soumis à de nombreux tests et contrôles afin d'en assurer la meilleure qualité et ainsi vous apporter une entière satisfaction

Prenez le temps de lire la notice de votre radiateur et découvrir les conseils d'utilisation pour améliorer votre bien-être.

Conservez la notice, même après l'installation du radiateur.

MISE EN GARDE

- Attention surface très chaude, caution hot surface.

ATTENTION :

Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

Il convient de maintenir à distance de cet appareil les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

Afin d'éviter une surchauffe et pour des raisons de sécurité, ne pas couvrir l'appareil de chauffage.

La notice d'utilisation de cet appareil est disponible sur le site internet ou en contactant le service après-vente.

: Les appareils munis de ce symbole ne doivent pas être mis avec les ordures ménagères, mais doivent être collectés séparément et recyclés. La collecte et le recyclage des produits en fin de vie doivent être effectués selon les dispositions et les décrets locaux.

DECLARATION DE CONFORMITE DIRECTIVE R&TTE 1999/5/EC (\*)

Par la présente Thermor Pacific déclare que l'équipement référencé ci-dessous est conforme aux exigences essentielles de la directive R&TTE 1999/5/CE.

Désignation : Appareil de chauffage des locaux avec carte radio i2g

Modèles : voir la référence du modèle en entête de notice

Caractéristiques :

Fréquence radio : Emetteur-Récepteur 868MHz

Equipement Hertzien de Classe 2 : peut être mis sur le marché et mis en service sans restrictions

Portée radio : de 100 à 300 mètres en champ libre, variable selon les équipements associés (portée pouvant être altérée en fonction des conditions d>installation et de l>environnement électromagnétique)

La conformité aux normes radio et Compatibilité électromagnétique a été vérifié par l'organisme notifié 0081 : LCIE France, Fontenay aux Roses selon les normes suivantes :

a) Protection du public (Art. 3(1)(a)) :

EN 62479:2010

b) Sécurité électrique (Art. 3(1)(a)) :

EN 60335-1 :2012 + A11 :2014

EN 60335-2-30 :2009 + A11 :2013

c) Compatibilité électromagnétique (Art. 3(1)(b) :

EN 55014-1 :2006 + A1 : 2009+ A2 :2011

d) Spectre radioélectrique (Art. 3(2))

EN 300220-2 V2.4.1

EN 300220-1 V2.4.1

Emmanuel CAILLE (Directeur Industriel)

Date : mai 2015

Signature :

1.1 - Installation de l'appareil

Votre appareil est livré avec son support mural. Le choix des vis et des chevilles dépend cependant de la nature de votre mur et il vous appartient de valider que vous utiliserez les vis et chevilles adaptées en fonction du poids de l'appareil.

Une fois le couvercle du carton enlevé, vous pouvez retirer le support mural, qui vous servira de gabarit pour le perçage des trous.

Pour faciliter le raccordement, cet appareil (version horizontale et basse) a été conçu afin qu'il tienne debout le temps du raccordement. Dans le cas d'un appareil Vertical, veillez à poser l'appareil dans sa cale contre le mur jusqu'à la mise en place sur le support mural.

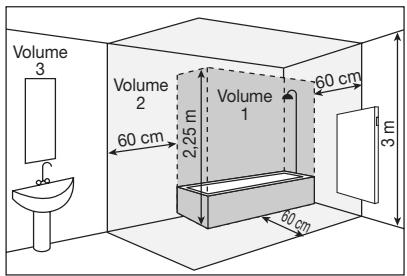

1.1.1 - Règles d'installation

Cet appareil a été conçu pour être installé dans un local résidentiel. L'installation doit être faite dans les règles de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC 15100 pour la France).

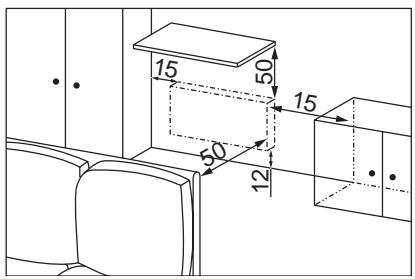

Respectez les distances minimales avec l'ameublement pour l'emplacement de l'appareil (cf. schéma).

15 50 15 50 12

Volume 3 Volume 2 60 cm Volume 1 2.25 m 60 cm 60 cm 3 m

Si vous avez un revêtement mural posé sur mousse il faut mettre une cale sous le support de l'appareil d'épaisseur égale à celle de la mousse afin de conserver un espace libre derrière pour ne pas perturber sa régulation.

Ne pas installer l'appareil :

• Dans un courant d'air susceptible de perturber sa régulation (sous une Ventilation Mécanique Centralisée, etc)
• Sous une prise de courant fixe.
• Dans le volume 1 des salles de bains.

Les appareils utilisés dans les salles de bains doivent être installés de façon telle que les interrupteurs et autres dispositifs de commande de l'appareil ne puissent être touchés par une personne dans la baignoire ou la douche.

1.2 - Fixer le support mural au mur

1		2
	Posez le support mural au sol. Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures.		Remontez le support mural en faisant coïncider les points de perçage A avec les trous inférieurs du support mural. Pointez les 2 points de perçage B à l'aide d'un stylo.
3	Percez les 4 trous et mettez les chevilles adaptées à votre mur (ex. plaque de plâtre, béton). Positionnez le support mural et vissez.

1.3 - Raccorder le radiateur

L'appareil doit être alimenté en 230V 50 Hz.

L'alimentation du radiateur doit être directement raccordée au réseau après le dispositif de coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm sans interrupteur intermédiaire (horloge, relais mécanique et statique, thermostat d'ambiance, etc...).

Le raccordement au secteur se fera à l'aide du câble 3 fils (Marron = Phase, Bleu = Neutre, Noir = Fil pilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme les cuisines, les salles de bains, il faut installer le boîtier de raccordement à au moins 25 cm du sol. L'installation doit être équipée d'un dispositif de protection de type disjoncteur.

Le raccordement à la terre est interdit. Ne pas brancher le fil pilote (noir) à la terre.

Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protéger l'alimentation du fil pilote sur ce différentiel.

1.4 - Verrouiller l'appareil sur son support mural

• Poser l'appareil sur le support S selon le schéma.
• Ramener l'appareil vers le support puis le relever (flèches 1 et 2).
• Introduire les pattes du support dans les trous de l'appareil, rabaisser (flèche 3).
• Verrouiller en tournant les 2 verrous V d'un demi tour, votre appareil est fixé.

1 2 s V 3

1.5 - Entretien

Avant toute action d'entretien, éteignez votre appareil en mettant l'interrupteur Marche/Arrêt en position 0.

Pour conserver les performances de votre radiateur, il est nécessaire, environ deux fois par an, d'effectuer à l'aide d'un aspirateur ou d'une brosse, le dépoussiérage des grilles inférieures et supérieures de l'appareil. L'appareil peut être nettoyé avec un chiffon humide ; ne jamais utiliser de produits abrasifs et de solvants. En ambiance polluée, des salissures peuvent apparaître sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...). Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

2 - PRISE EN MAIN

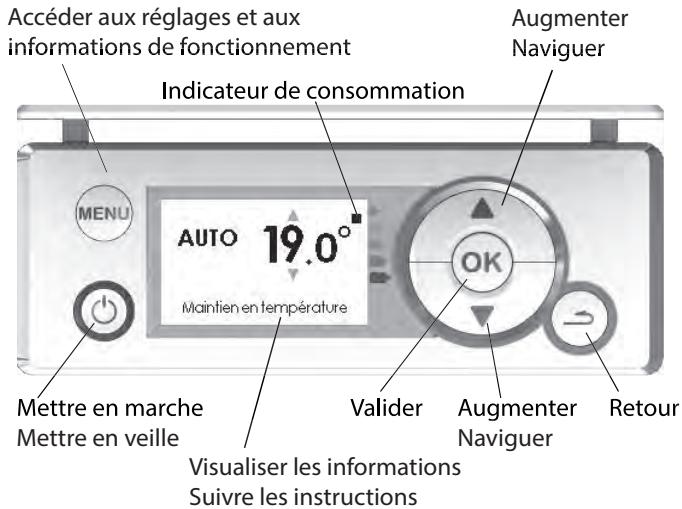

2.1 Le Boîtier de commande

Accéder aux réglages et aux informations de fonctionnement Indicateur de consommation AUGMENTER Naviguer AUTO 19.0° Maintien en température OK MENU Valider Augmenter Naviguer Mettre en marche Mettre en veille Visualiser les informations Suivre les instructions Retour

2.2 - Mettre en marche / Mettre en veille

Pour mettre en marche l'appareil, faites un appui sur ⏻. L'anneau vert autour de la touche ⏻ s'allume. Pour mettre en veille l'appareil, faites un appui sur ⏻. L'anneau vert autour de la touche ⏻ s'éteint.

2.3 - Verrouiller/déverrouiller les commandes

Afin d'éviter toutes manipulation intempestive du boîtier, vous avez la possibilité de le verrouiller. Pour le verrouiller, appuyez 5 secondes en même temps sur ▲+▼

Seule la touche ⏻ reste alors utilisable. Pour le dévérrouiller, effectuez la même opération.

2.4 - L'interrupteur

Un interrupteur marche/arrêt est situé à l'arrière de l'appareil. Utilisez cet interrupteur uniquement pour un arrêt prolongé (hors périodes de chauffe). Vérifiez que l'interrupteur est sur l(marche).

Après un arrêt prolongé, un nouveau réglage du jour et l'heure peut être nécessaire.

2.5 - Première mise en marche

Lors de la première mise sous tension, suivez les instructions affichées à l'écran.

2.5.1 - Réglez la langue

Modifiez la langue avec ▲/▼ et validez par (ok).

Vous pouvez accéder ultérieurement au réglage de la langue par le Menu Expert (voir chapitre "Menu Expert).

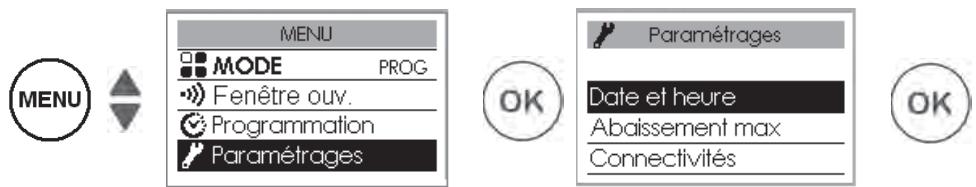

2.5.2 - Réglez la date et l'heure

Modifiez le jour avec ▲/▼ et validez avec Ⓞk. Procédez de la même façon pour régler le mois, l'année, l'heure, les minutes.

Vous pouvez accéder ultérieurement au réglage de la date et de l'heure.

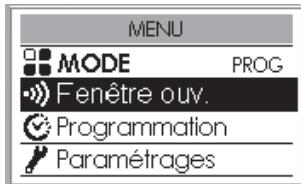

MENU MODE PROG Fenêtre ouv. Programmation Paramétrages Paramétrages Date et heure Abaissement max Connectivités OK

Par défaut, le passage heure d'été/heure d'hiver est automatique. Vous pouvez désactiver le passage automatique heure d'été/heure d'hiver (voir chapitre «Menu Expert»).

2.5.3 - Etat de l'appareil

Par défaut, à la première mise sous tension :

• Le mode PROG est sélectionné (voir chapitre "Mode de fonctionnement),
• La température de consigne est réglée à 19°C ou à 15,5°C,
• La fonction détection "Fenêtre ouv." est active (voir chapitre "Fonction détection").

3 - CONNECTIVITE

Avant toute action, éclairez l'écran en appuyant sur une touche.

Ce menu vous permet d'accéder aux paramétrage de Connectivités. Nos boîtiers sont compatibles iO-homecontrol®

Cette technologie de communication radio sans fil hautement sécurisée, est intégrée dans une large gamme d'équipements de la maison proposé par des marques partenaires, spécialistes de l'habitat.

Sur nos appareils de chauffage intégrant iO-homecontrol® vous pouvez par le menu connectivité :

- Jumeler plusieurs appareils compatibles 10 entre eux dans une même pièce.

Pour un fonctionnement optimum, seuls des appareils situés dans une même pièce doivent être jumelés (jusqu'à 10 appareils maximun).

- Connecter vos appareils à l'application Cozytouch, pour piloter à distance (à partir de l'application).

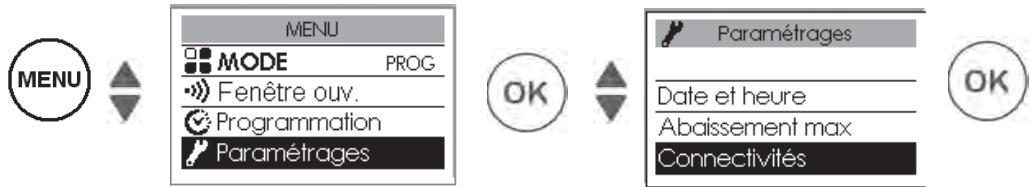

3.1 - Accéder aux CONNECTIVITES :

MENU MODE PROG Fenêtre ouv. Programmation Paramétrages Paramétrages Date et heure Abaissement max Connectivités OK

3.1.1 - Jumelage entre appareil

Les appareils io, situés dans une même pièce peuvent être jumelées pour leur permettre de communiquer et partager des informations.

Par exemple, quand plusieurs appareils sont jumelés, un changement de température de consigne ou de mode sur un appareil se répercute immédiatement sur tous les autres appareils. De la même manière, si un des appareils de la pièce détecte votre présence, il communiquera cette information aux autres appareils.

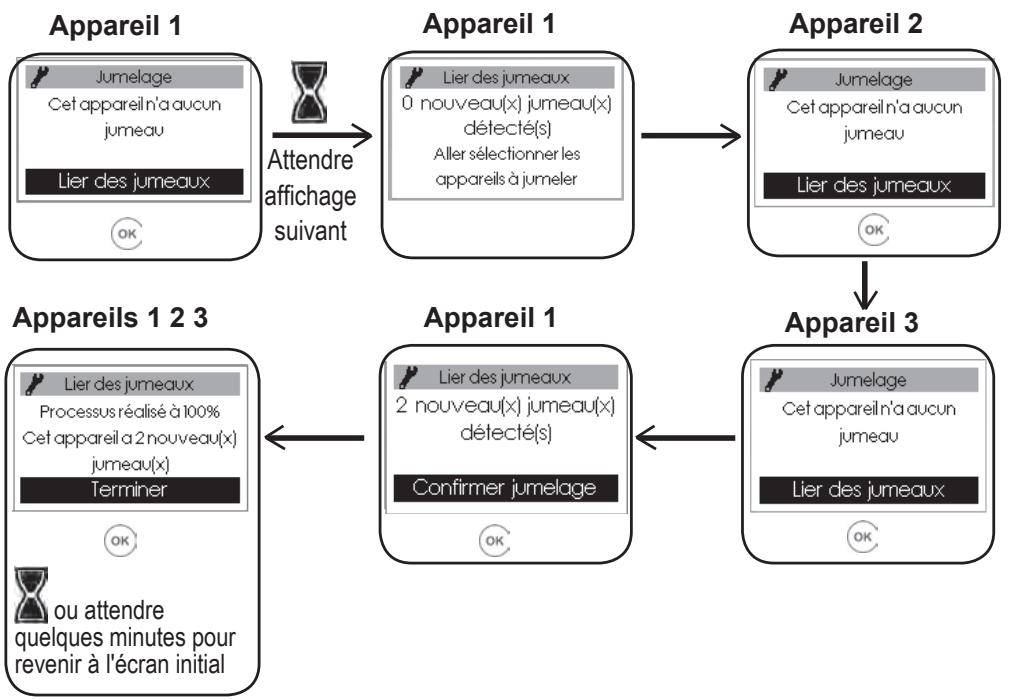

Accéder au JUMELAGE

Connectivités Jumelage Connexion

Exemple : jumeler 3 appareils d'une même pièce


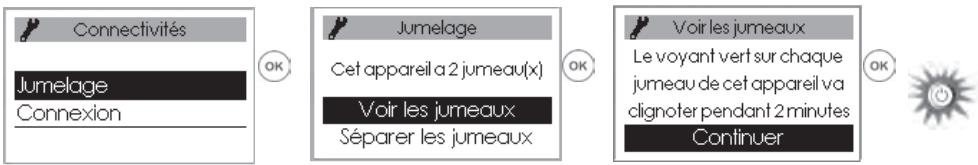

Voir les appareils jumelés :

Vous pouvez voir les appareils que vous jumelés entre eux.

Connectivités Jumelage Connexion OK Jumelage Cet appareil a 2 jumeau(x) Voir les jumeaux Séparer les jumeaux OK Voir les jumeaux Le voyant vert sur chaque jumeau de cet appareil va clignoter pendant 2 minutes Continuer OK

Annuler le jumelage :

Cette opération supprime tous les liens entre appareils Connectivités Jumelage Connexion Jumelage Cet appareil a 2 jumeau(x) Voir les jumeaux Séparer les jumeaux

Ajouter un jumeau :

Il faut annuler le jumelage existant ("voir Annuler le jumelage") et recommencer l'opération pour jumeler tous les appareils entre eux.

3.1.2 - Connexion

Cet appareil est compatible avec notre Offre Cozytouch (Toutes les informations sont disponibles sur notre site Internet) et avec les box utilisant le protocole iO-homecontrol®.

Accéssoires nécessaires :

Application Cozytouch compatible iOS et Android. Téléchargement gratuit sur App Store ou Google Store

Bridge Cozytouch. Vendue par les distributeurs de notre marque ou sur notre site internet

Box d'accès à internet

Cette installation vous permet de piloter, programmer, contrôler votre (vos) appareil(s) à distance, via un smartphone ou une tablette.

Vous pouvez par exemple modifier la température de consigne, ou le mode de fonctionnement, gérer vos absences en indiquant votre date de retour, ou visualiser la consommation de vos appareils.

Vous pouvez connecter à l'application, un appareil ou un groupe d'appareils que vous avez jumelés.

Effectuez toutes les opérations de connexion ou de pilotage à partir de l'application (suivez les instructions affichées sur votre smartphone ou votre tablette).

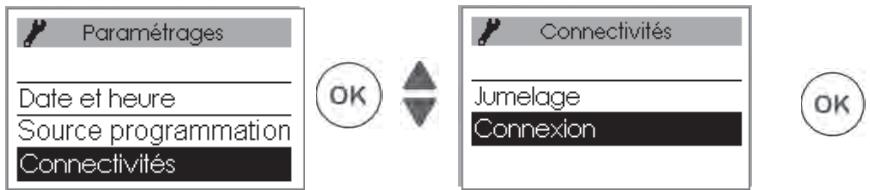

Connectez vos appareils

Suivez les instructions données dans l'application.

Si les appareils sont déjà jumelés entre eux, effectuez cette opération sur un seul appareil.

4 - REGLAGE DE LA TEMPERATURE

Avant toute action, éclairez l'écran en appuyant sur une touche.

4.1 - Température de consigne

Pour modifier la température de consigne, utilisez ▲/▼.

Par défaut, la température de consigne est réglée à 19°C (température conseillée) et est modifiable de 12°C à 28°C.

Utilisez l'indicateur de consommation pour optimiser votre réglage. Quand l'indicateur de consommation se trouve au niveau du symbole vert, vous êtes à un niveau de température inférieur ou égal à la température conseillée.

Il faut 6 heures minimum pour que la température se stabilise dans la pièce.

Il est possible en fonction de votre installation que vous releviez une température différente de celle affichée sur votre appareil. Danc ce cas, reportez vous au chapitre "Mode Expert" - "Etalonnage T°".

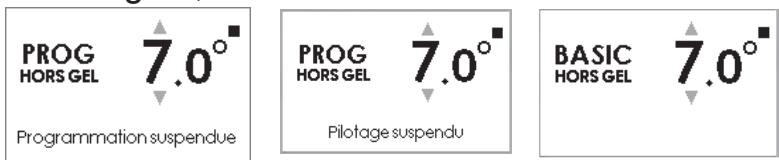

Position Hors Gel

Utilisez cette fonction quand vous êtes absent plus de 48 heures. Quel que soit le mode choisi, pour activer le Hors Gel appuyez sur ▼jusqu'à affichage 7,0°.

PROG HORS GEL 7.0° Programmation suspendue PROG HORS GEL 7.0° Pilotage suspendu BASIC HORS GEL 7.0°

A votre retour, réglez à nouveau la température de consigne pour revenir à un fonctionnement normal.

5 - MODES DE FONCTIONNEMENT

Avant toute action, éclairez l'écran en appuyant sur une touche.

Choisissez le mode de fonctionnement le plus adapté à votre besoin.

3 modes de fonctionnement sont proposés :

BASIC

Accès uniquement au réglage de la température et aux fonctions connectivités.

Accédez aux Modes :

PROG

Programmation manuelle des fonctions (utilisation de la programmation interne ou externe).

Connectivités Jumelage Connexion

5.1 - Le Mode Basic

L'appareil suit en permanence la température de consigne réglée. Toutes les focntions intelligentes sont désactivées.

BASIC 19.0° Maintien en température

5.2 - Le Mode Prog

Ce mode utilise la programmation interne ou externe. L'appareil suit :

• le programme interne défini pour chaque jour de la semaine,
  ou
• les ordres de la programmation externe de votre installation.

PROG CONFORT 19.0° Maintien en température

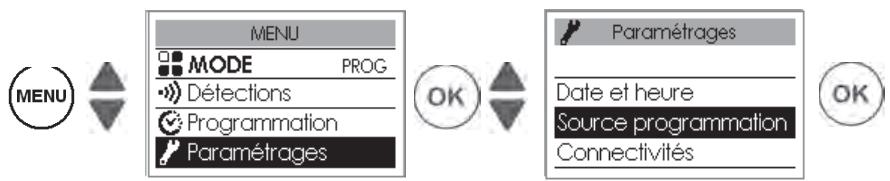

5.3.1 - Définir la source de programmation

MENU MODE PROG Détections Programmation Paramétrages Paramétrages Date et heure Source programmation Connectivités OK OK

• Programmation interne

Cette source de programmation est sélectionnée par défaut.

L'appareil suit les programmes définis.

Des programmes sont pré-enregistrés. Vous pouvez les modifier (voir "Modifier les programmes internes").

• Programmation externe

L'appareil suite les ordres de la commande externe de votre installation par liaison fil pilote ou par liaison radio.

Pour piloter un (des) appareil(s) à partir d'un point de commande externe de votre installation, il faut :

1) Echanger la clé de sécurité avant de faire l'association à partir du point de commande. Pour cela, allez dans "Menu, Expert, Paramétrages, Connectivités, Envoyer clé de sécurité ou Recevoir clé de sécurité (voir chapitre "Menu Expert").
2) Autoriser l'associaztion sur chacun des appareils si l'installation est équipée d'un point de commence 📄 de notre marque (voir chapitre "Menu Expert").

Si les appareils sont jumelés entre eux, effectuez l'envoi de la clé de sécurité à partir d'un seul appareil.

Si les appareils ne sont pas jumelés entre eux, effectuez l'échange de clé sur chacun des appareils.

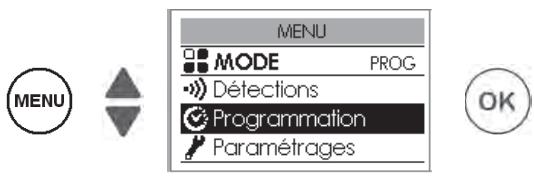

Modifier les programmes internes

MENU MODE PROG Détections Programmation Paramétrages OK

Vous pouvez programmer jusqu'à 3 plages de température Confort pour chaque jour de la semaine.

En dehors de ces plages, l'appareil effectue un abaissement de température (réglé par défaut à -3,5°C).

Faites varier les plages avec ▲ou▼ et validez avec OK.

Exemples de programmations :

Deux plages de température confort :de 6h00 à 8h00de 17h00 à 23h00	Trois plages de température confort :de 6h00 à 8h00de 12h00 à 14h00de 17h00 à 23h00	Une plage de température confort :de 6h00 à 23h00

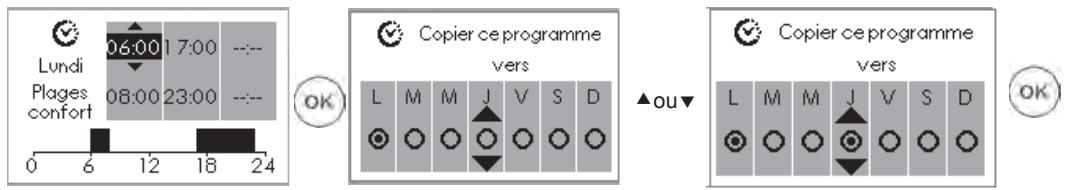

• Copier un programme

Vous pouvez copier le programme défini d'une journée sur un (plusieurs) autre(s) jour(s). Faites défiler les jours avec OK. Copiez avec ▲▼. Revenez au jour précédent avec ⚪.

Exemple : copier le programme du lundi vers le jeudi

Lundi Plages confort 06:00 17:00 --- 08:00 23:00 --- 0 6 12 18 24 Copier ce programme vers L M M J V S D ▲OU▼ Copier ce programme vers L M M J V S D OK

5.3.2 - Fonctions accessibles en Mode Prog

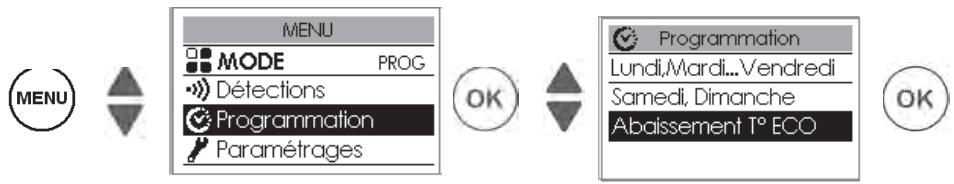

• Abaissement de la température

MENU MODE PROG Détections Programmation Paramétrages OK Programmation Lundi,Mardi...Vendredi Samedi, Dimanche Abaissement T° ECO OK

Permet de régler le niveau d'abaissement de la température que vous souhaitez effetuer en dehors des plages Confort (de -2°C à 9°C). Par défaut, il est réglé -3,5°C (si la température de consigne est réglée à 19°C, alors, en dehors des plages de Confort elle baissera jusqu'à 15,5°C).

• Dérogation ponctuelle à la programmation

Permet de gérer vos présences imprévues.

Exemple : Lundi vous aviez programmé une plage de température Confort de 17h00 à 23h00. Vous rentrez à 15h00 et l'appareil affiche une température Eco.

Vous pouvez augmenter manuellement la température.

La dérogation ponctuelle est active jusqu'à la prochaine plage de température Confort définie dans le programme. L'appareil reprend ensuite son fonctionnement normal.

PROG ECO 15.5° Lundi 15:00 0 6 12 18 24

PROG Dérogation 19.0° Retour à la prog à 17h00

6 - FONCTION DETECTION

6.1 - Fenêtre ouverte / Fenêtre fermée

Permet de détecter les variations de températures liées à l'ouverture et à la fermeture de vos fenêtres. Si vous oubliez d'éteindre votre appareil lors de l'ouverture prolongée d'une fenêtre, cette fonction permet d'y pallier et évite à votre appareil de chauffer inutilement.

L'appareil passe automatiquement en mode Hors Gel (7°C) lorsqu'il détecte une fenêtre ouverte et remonte à la température de consigne lorsqu'il détecte sa fermeture (le temps de détection est variable). L'appareil réagit aux ouvertures et fermetures de fenêtre, en fonction de plusieurs variables, dont notamment :

• la température souaitée dans la pièce
• la température extérieure
• la configuration de l'installation

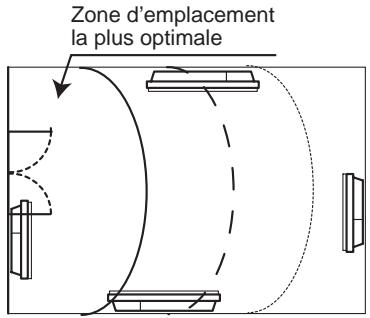

Zone d'emplacement la plus optimale

Nous déconseillons l'utilisation de cette fonction dans les couloirs et dans les pièces situées à proximité d'une porte d'entrée donnant sur l'extérieur.

6.1.1 - Activer/Désactiver la fonction (disponible en mode Prog)

Avant toute action, éclairez l'écran en appuyant sur une touche

La fonction détection Fenêtre ouverte/Fenêtre fermée s'applique à tous les appareils jumelés. Il est possible de la désactiver pour l'ensemble des appareils en entrant dans le menu détection.

MENU MODE PROG Fenêtre ouv. Programmation Paramétrages

Si les appareils sont jumelés, vous pouvez désactiver la détection fenêtre ouverte d'un seul appareil sans désactiver les autres (voir chapitre "Parametrages" dans "Menu Expert").

7 - MODE EXPERT

Avant toute action, éclairez l'écran en appuyant sur un touche.

Ce menu permet d'accéder aux fonctions avancées de l'appareil.

Appuyez

en même temps

5 secondes

MENU Informations Paramétrages Test

iinformations	Permet d'obtenir des informations sur l'appareil qui pourront vous être demandées en cas de contact avec le SAV.
Parametrage	Général	Horloge	Eté/Hiver automatique.Permet d'activer ou de désactiver le passage automatique de l'heure d'été à l'heure d'hiver.Par défaut, ce parametrage est actif.
			Date et heure.
		Langue	Permet de choisir la langue : Français, Anglais, Espagnol, Néerlandais, Portugais, Allemand..
		Réinitialisation	Permet de revenir au réglage de base usine (mode Prog actif, consigne à 19°C, abaissement à -3,5°C, fonctions détections actives). Le jumelage entre les appareils, la connexion à l'application ou la connexion à un point de commande seront supprimés
	Config. fonctions	Etalonnage T°	Il est possible, en fonction de votre installation, que vous releviez une température ambiante différente de celle affichée sur votre appareil. Avant toute action, laissez stabiliser la température au moins 6h en mode confort, à la température souhaitée. Vous pouvez alors effectuer un étalonnage de votre appareil pour ajuster la température de consigne à la température relevée dans la pièce . La valeur d'étalonnage est comprise entre -3°C et +3°C.Exemple : la température affichée sur votre radiateur est 20°C.Celle affichée sur votre thermomètre est de 18°C => choisissez la valeur d'étalonnage -2°C.
		Détection fenêtre	En cas de jumelage, permet de désactiver la fonction détetion fenêtre ouverte sur cet appareil uniquement. La désactivation de la fonction sur cet appareil ne désactive pas la fonction sur les autres appareils jumelés et lui permet de suivre la fonction Détection fenêtre ouverte des autres appareils jumelés.
		Effacement	Réservé aux appareils gérés par radio.Permet de baisser la température de consigne de -1°C à -2°C lors des périodes de pointes tarifiaires ; Ces périodes vous sont signalées par l'envoi d'un message radio privé en fonction du système installé.
		Luminosité de l'anneau	Permet de régler le niveau de luminosité de l'anneau (indicateur de marche).
Parametrages	Restrictions	Température max.	Permet d'enregistrer une température de consigne maximum qui ne pourra pas être dépassée. Elle est réglée par défaut à 28°C et peut être modifiée (de 19°C à 28°C).
		Contrôle d'accès	Permet de brider partiellement ou totalement les réglages de l'appareil.
		Code PIN	Permet d'enregistrer un code personnel d'accès au Menu Expert. Une fois activé, l'accès au Menu Expert est codé.Vous pouvez noter icivotre code personnelPour le désactiver, retournez dans Menu Expert, saisissez votre code personnel, et retournez dans Paramétrages --> Restrictions --> Code PIN
	Connectivités	Envoyé clé sécurité	La clé de sécurité permet de sécuriser votre installaton iO afin de ne pas interférer avec un équipement voisin.L'échange de clé donne la possibilité.d'associer un point de commande iO à votre installation.Permet d'envoyer la clé de sécurité à un point de commande iO.Privilégiez cette opération si les appareils sont jumelés..
		Recevoir clé de sécurité	Permet de recevoir la clé de sécurité d'un point de commande iORend non fonctionnel le jumelage existant si la clé de sécurité n'est pas transmise aux autres jumeaux.
		Autoriser Association	Après l'échange de clé, cette opération est nécessaire pour permettre l'association à un point de commande externe iO de notre marque.
		Réinit. Connectivités	Supprime toutes les connectivités (jumelag des appareils, connexion à l'application, connexion à un point de commande centralisé).
Test	Corps principal	Mise en route du corps de chauffe pendant 5 minutes afin de vérifier le fonctionnement.
	Capteur de présence	Active le capteur afin de vérifier le bon fonctionnement.
	Radio	Emission signal test	Permet de vérifier la bonne communication radio entre deux appareils par l'émission de signal sur un appareil et réception de signal sur l'autre. Si le signal est faible, il y a risque de perte de communication. Vérifiez l'installation (distance et/ou obstacles entre les appareils).
		Réception signal test

Appuyez en même temps

ou

Attendre

2 minutes

5 secondes

Pour sortir du Menu Expert :

8 - DÉLESTAGE

Nos appareils sont compatibles avec différents systèmes de délestage.

Vous ne devez toutefois pas utiliser de délestage par coupure d'alimentation secteur car ce système est incompatible avec nos appareils. Des coupures de courant électrique intempestives et répétées peuvent provoquer une usure et une détérioration des cartes électroniques qui ne seraient pas couvertes par la garantie du fabricant.

Quel que soit le Mode sélectionné, lors des périodes de délestage, votre appareil affiche "Ordre délestage prioritaire".

Si vous n'avez pas réussi à résoudre votre problème, contactez un professionnel en vous munissant préalablement des références de votre appareil. Relevez la température de la pièce et votre système de programmation éventuel. Vous pourrez également avoir à communiquer les informations figurant dans la partie Informations du Menu Expert.
9 - ASSISTANCE

Problèmes rencontrés	Vérification à faire
L'écran de boîtier de commande ne s'allume pas.	Vérifiez que l'interrupteur situé à l'arrière ou sur le côté de l'appareil est en position IVérifiez que l'appareil est bien alimenté électriquement.
Le radiateur ne chauffe pas.	Si vous êtes en programmation, vérifiez que la programmation est en mode CONFORT.Assurez-vous que les disjoncteurs de l'installation sont enclenchés ou bien que le délesteur (si vous en avez un) n'a pas délesté le chauffage.Vérifiez la température de l'air de la pièce : si elle est plus élevée que la température de consigne, il est normal que l'appareil ne chauffe pas.
Le radiateur chauffe tout le temps.	Vérifiez que l'appareil n'est pas situé dans un courant d'air ou que le réglage de la température de consigne n'a pas été augmenté.
Le radiateur ne chauffe pas assez.	Augmentez la température de consigne Confort.Si le réglage est au maximum, faites les vérifications suivantes :-Vérifiez si un autre mode de chauffage existe dans la pièce.- Assurez-vous que votre radiateur ne chauffe que la pièce (porte fermée).- Faîtes vérifier la tension d'alimentation de l'appareil.- Vérifiez si la puissance de votre radiateur est adaptée à la taille de votre pièce (nous vous préconisons en moyenne 100W/m2 pour une hauteur de plafond de 2,50m ou 40W/m3).
Problèmes rencontrés	Vérification à faire
Des traces de salissures apparaissent sur le mur autour du radiateur	Les salissures sont liées à la mauvaise qualité de l'air ambiant. Il est conseillé, dans ce cas de vérifier la bonne aération de la pièce (ventilation, entrée d'air, etc...), et la propreté de l'air, et d'éviter de fumer à l'intérieur. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.
Le pictogramme de chauffe apparaît sur l'écran lorsque le radiateur est en mode ECO.	Ce fonctionnement est normal. Le radiateur peut chauffer de manière à maintenir une température Eco.
L'appareil ne suit pas les ordres de programmation.	Vérifiez la date et l'heure réglées.Vérifiez que l'appareil est en MODE PROG et que la programmation interne est sélectionnée.
Le radiateur ne suit pas les ordres de programmation externes.	Assurez-vous de la bonne utilisation de la centrale de programmation (voir notice d'utilisation de la centrale) Vérifiez que l'appareil est en MODE PROG et que le pilotage externe est sélectionné.
Le radiateur est très chaud en surface.	Il est normal que l'appareil soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toutefois vous jugez que votre appareil est toujours trop chaud, vérifiez que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W / m2 pour une hauteur sous plafond de 2,50m ou 40W/ m3) et que l'appareil n'est pas placé dans un courant d'air qui perturberait sa régulation.
Un appareil "jumelé" ne communique pas avec les autres appareils "jumelés".	Vérifiez que l'appareil est bien jumelé (voir chapitre "CONNECTIVITES"). Supprimez toute la procédure de jumelage et recommencez-la.Le nombre maximum d'appareils pouvant être jumelés est de 10. La portée maximum est de 100 à 300 m champ libre / 20m2 dalles de béton.
Le Menu Expert n'est pas accessible.	Vous avez enregistré un code PIN. Vous devez saisir votre code pour accéder au Menu Expert (voir chapitre Expert).Si vous avez oublié votre code, saissez le code 081
Problèmes rencontrés	Vérification à faire
L'appareil ne répond pas aux ordres du fil pilote.	Pour vérifier la transmission correcte des ordres de programmation, procédez aux vérifications suivantes :
	Ordres reçus	Oscilloscope Réf/Neutre	Mode obtenu
	0 volt		CONFORT
	230 V3 s/5 min		CONFORT - 1°C
	230V7 s/5 min		CONFORT - 2°C
	230 V		ECO
	- 115 V négatif		HORS GEL
	+ 115 V positif		ARRET CHAUFFAGE
	Dans le cadre de la programmation par fil pilote ou courant porteur, les ordreshors geloudélestagesont prioritaires.Le délai de basculement du modeConfortvers le modeEcoest de l'ordre de 12 secondes.

IDENTIFICATION DE L'APPAREIL

Avant tout appel à notre service avant et après vente, pensez à identifier la référence et le numéro de série de l'appareil. Ces informations sont inscrites sur l'étiquette signalétique, qui est située sur le côté droit de l'appareil.

B C E Réf. N° 1502 ???? ??/?? 1000 W/230V~ N° NF: 542 F D IP24 A

(Photo non contractuelle)

A Normes, labels de qualité
B Nom commercial
C Code commercial
D Référence de fabrication
E N° de série
F N°de constructeur

Sauter Service

Rue Monge - ZI Nord

85002 LA ROCHE SUR YON

MALAO

Radiateur connecté

• La durée de garantie est de deux ans à compter de la date d'installation ou d'achat et ne saurait exéder 30 mois à partir de la date de fabrication en l'absence de justificatif.
• SAUTER assure l'échange ou la fourniture des pièces reconnues défectueuses à l'exclusion de tous dommages et intérêts.
• Les frais de main d'oeuvre, de déplacement et de transport sont à la charge de l'usager.
• Les détenorations provenant d'une installation non conforme, d'un réseau d'alimentation ne respectant pas la norme NF EN 50160, d'un usage anormal ou du non respect des prescriptions de ladite notice ne sont pas couvertes par la garantie.
• Les dispositions des présentes conditions de garantie ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour défauts et vices cachés qui s'appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil.
• Présenter le présent certificat uniquement en cas de réclamation auprès du distributeur ou de votre installateur, en y joignant votre facture d'achat.

Enregistrez votre produit en ligne sur www.mon-sauter.com

Pour bénéficier d'un espace en ligne spécifique à votre produit avec :

• Notice
  • Vidéo d'installation
  • Guide produit
  • Garantie
  • Aide à la prise en main
  • et des rappels d'entretien par mail

Main d'œuvre et Déplacement

Avant d'appeler Sauter Service, munissez-vous des informations suivantes indiquées sur la plaque signalétique située sur le côté de l'appareil.

TYPE DE L'APPAREIL : ____

N° DE SÉRIE : ____

DATE D'ACHAT: ____

+ avec vous, à chaque instant

www.sauter-service.com

0977 42 42 42

APPLE NON SUITAXE

"du lundi au vendredi de 8h00 à 12h30 et de 13h30 à 18h00
