Z-SERIES - Commutateur KVM DAXTEN - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Commutateur KVM
Nombre de serveurs contrôlés	Jusqu'à 42
Format rack	Zéro U
Technologie de communication	IP Raritan
Connexion clavier/souris	Clavier, souris, vidéo
Type de câble	UTP Catégorie 5e
Distance maximale de câblage	Jusqu'à 300 mètres
Installation	Sans câbles traditionnels (switchless)
Compatibilité	Serveurs en rack 1U et 2U
Utilisation	Multi-serveurs, centres de données, services Internet
Modules d'interface	Modules d'interface ordinateur (Z-CIM)
Interface utilisateur	Station utilisateur dédiée
Gestion	Contrôle centralisé via réseau
Applications	Centres d'appels, laboratoires, assistance technique
Installation simplifiée	Moins de câbles, système en chaîne
Compatibilité logicielle	Paragon Ready™
Type de connexion	DirectConnect Raritan
Alimentation	Non précisé

FOIRE AUX QUESTIONS - Z-SERIES DAXTEN

Comment installer le DAXTEN Z-SERIES ?

Pour installer le DAXTEN Z-SERIES, suivez les étapes fournies dans le manuel d'utilisation. Assurez-vous que tous les composants sont inclus et respectez les instructions de montage.

Que faire si mon DAXTEN Z-SERIES ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation. Assurez-vous également que l'interrupteur d'alimentation est en position 'ON'. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment régler la hauteur du DAXTEN Z-SERIES ?

Pour régler la hauteur, utilisez le mécanisme de réglage situé sur le côté du produit. Tirez sur le levier et ajustez la hauteur à votre convenance avant de relâcher le levier pour le verrouiller en place.

Y a-t-il des pièces de rechange disponibles pour le DAXTEN Z-SERIES ?

Oui, des pièces de rechange sont disponibles. Vous pouvez les commander directement sur notre site web ou contacter notre service client pour plus d'informations.

Le DAXTEN Z-SERIES est-il compatible avec tous les types de bureaux ?

Le DAXTEN Z-SERIES est conçu pour être compatible avec la plupart des bureaux standards. Toutefois, il est recommandé de vérifier les dimensions de votre bureau avant l'achat pour s'assurer d'un bon ajustement.

Comment nettoyer le DAXTEN Z-SERIES ?

Pour nettoyer le DAXTEN Z-SERIES, utilisez un chiffon doux et humide. Évitez les produits chimiques agressifs qui pourraient endommager la surface. Assurez-vous de bien sécher l'appareil après le nettoyage.

Que faire si je rencontre un bruit anormal lors de l'utilisation du DAXTEN Z-SERIES ?

Si vous entendez un bruit anormal, vérifiez d'abord que tous les composants sont correctement fixés. Si le problème persiste, contactez notre service après-vente pour obtenir de l'aide.

Le DAXTEN Z-SERIES a-t-il une garantie ?

Oui, le DAXTEN Z-SERIES est couvert par une garantie de deux ans. Conservez votre preuve d'achat pour toute réclamation.

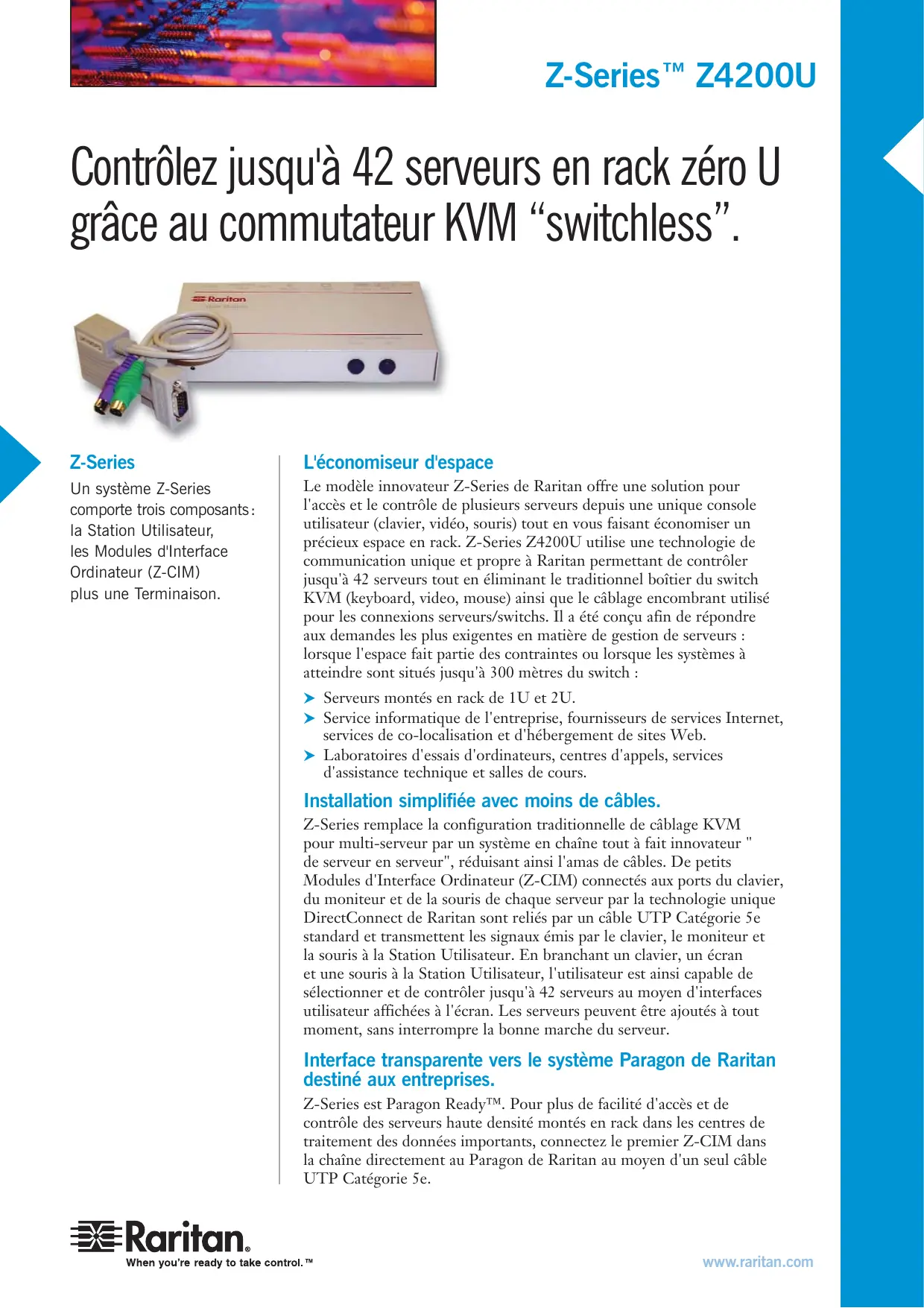

MODE D'EMPLOI Z-SERIES DAXTEN

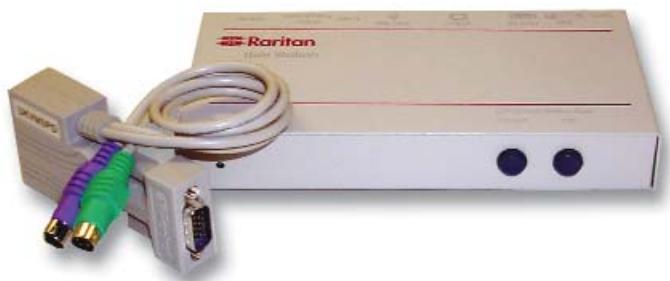

Contrôlez jusqu'à 42 serveurs en rack zéro U grâce au commutateur KVM "switchless".

Z-Series

Un système Z-Series
comporte trois composants:
la Station Utilisateur,
les Modules d'Interface
Ordinateur (Z-CIM)
plus une Terminaison.

L'économiseur d'espace

Le modele innovateur Z-Series de Raritan offre une solution pour l'accès et le contrôle de plusieurs serveurs depuis une unique console utilisateur (clavier, videoo, souris) tout en vous faisant économiser un précieux espace en rack. Z-Series Z4200U utilise une technologie de communication unique et propre à Raritan permettant de contrôle jusqu'à 42 serveurs tout en éliminant le traditionnel boîtier du switch KVM (keyboard, video, mouse) ainsi que le câblage encombrant utilisé pour les connexions serveurs/switchs. Il a été créé afin de répondre aux demandes les plus exigentes en matière de gestion de serveurs : lorsque l'espace fait partie des contraintes ou lorsque les systèmes à atteindre sont situés jusqu'à 300 mètres du switch :

Serveurs montés en rack de 1U et 2U.
Service informatique de l'entreprise, fournisseurs de services Internet, services de co-localisation et d'hébergement de sites Web.
Laboratoires d'essais d'ordinateurs, centres d'appels, services d'assistance technique et salles de cours.

Installation simplifiée avec moins de câbles.

Z-Series remplace la configuration traditionnelle de câblage KVM pour multi-serveur par un système en chaîne tout à fait innovateur "de serveur en serveur", réduisant ainsi l'amas de cables. De petits Modules d'Interface Ordinateur (Z-CIM) connectés aux portes du clavier, du moniteur et de la souris de chaque serveur par la technologie unique DirectConnect de Raritan sont reliés par un cable UTP Catégorie 5e standard et transmettent les signaux émis par le clavier, le moniteur et la souris à la Station Utilisateur. En branchant un clavier, un écran et une souris à la Station Utilisateur, l'utiliseur est ainsi capable de seLECTIONner et de contrôle jusqu'à 42 serveurs au moyen d'interfaces utilisateur affichées à l'écran. Les serveurs peuvent être ajoutés à tout moment, sans interrompré la bonne marche du serveur.

Interface transparente vers le système Paragon de Raritan destiné aux entreprises.

Z-Series est Paragon Ready™. Pour plus de facilité d'accès et de contrôle des serveurs haute densité montés en rack dans les centres deTraitement des données importantes, connectez le premier Z-CIM dansla chaîne directement au Paragon de Raritan au moyen d'un seul cable UTP Catégorie 5e.

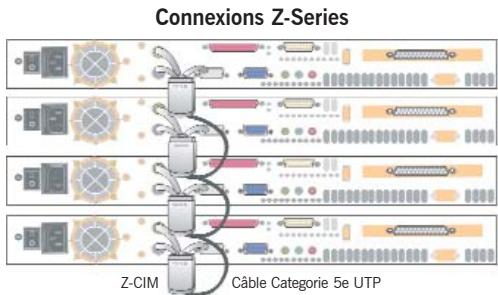

Composants du système

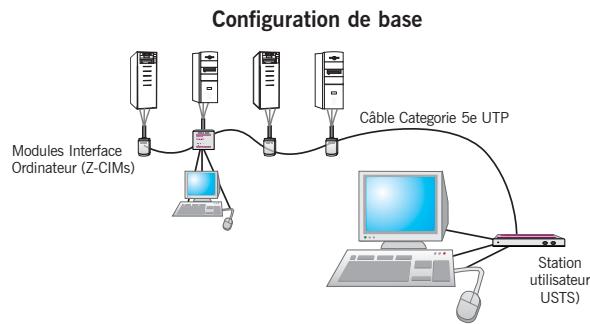

Un système Z-Series compte trois composants : la Station Utilisateur et les Modules d'Interface Ordinateur (Z-CIMs) plus une terminaison.

Le module d'Interface Ordinateur (Z-CIM) — il se branche sur les ports du clavier, du moniter et de la souris de chaque ordinateur. Il permet un accès sécurisé à l'ordinateur grâce à l'émulation Raritan spécialisée clavier/souris. La technologie unique DirectConnect de Raritan permet une connexion directe par enchage d'un connecteur video HD15 intégré au boitier Z-CIM au serveur cible, sans l'amas de cables video supplémentaires superflus. Les Z-CIM sont reliés les uns aux autres au moyen d'un cable unique du type UTP Catégorie 5e; le premier Z-CIM de la chaine est branché à la Station Utilisateur. La longueur maximale (bout à bout) de la chaine est de 300 mètres.

Station Utilisateur — il s'agit d'un poste utilisateur (clavier, souris et moniteur PC) à partir duquel il est possible de sélectionner et de contrôle jusqu'à 42 serveurs au moyen d'une interface utilisateur simple, affichée à l'écran.

\section*{Caracteristiques}

Installation simple d'auto-configuration "Plug & Play".
Ajout de serveurs à n'importe quel endroit de la chaîne à tout moment.
Les Z-CIM DirectConnect pour une connexion sécurisée sans surplus de câbles.
Emulateurs clavier et souris keep-alive pour éviter le blocage.
Console utiliser avec connexion à chaud à n'importe quel serveur.
Remplacement à chaud des composants sans impact sur le fonctionnement du serveur.
Boutons de selection individuels avec voyants DEL.
Sélection des ordinateurs à partir de leurs noms affichés sur le menu

Réglage automatique de la qualité video (Automatic Video Tuning, AVT).

Compatible avec les écans video haute résolution — 1600 x 1200.
Accès radius de 300 metres via un cable UTP de Catégorie 5e.
Kit de démarrage pour un utilisateur et trois serveurs.
Interface transparente vers le système Paragon de Raritan pour un accès regroupé vers les serveurs haute densité.

\section*{Caracteristiques des composants}

Station utiliseur (Récepteur)

USTS

Z-Series Computer Interface Modules (Émetteurs)

UKVMSC pour PC

Alimentation 100V/240V 50/60 Hz 5VA
Adaptateur Alimentation optionnel non fourne
Ports RJ45 entrée & sortie, plus ports locaux PC K

UKVMSPD pour PC (DirectConnect)

Ports RJ45 entrée & sortie

TER-RJ45 (un nécessaire par chaîne de Z-CIM)

Quand vous étés pré à prendre le contrôle,CHOISSEZ Z-Series.

Appelez nous ou visitez

www.raritan.com ou www.raritan.fr

Raritan Computer, Inc., fondé en 1985, est le fournisseur numero un des solutions KVM (clavier / écran / souris) et des solutions de gestion à distance perceptant d'acceder et de commander les serveurs et les autres dispositifs du réseau. Forte de 18 années consécutives de croissance et d'innovations techniques, Raritan fabrique des produits utilisés pour contrôler des millions de serveurs et destinés à plus de 35.000 de centres de traitement de l'information, de laboratoires d'essai informatisés et autres environnements à stations de travail multiples, du monde entier. De la simple petite société, jusqu'à l'échelle industrielle, la ligne complète de Raritan, KVM compatible et extensible et les produits de connectabilité à distance offrent aux professionnels des Technologies de l'Information des solutions des plus fiables, flexibles et sûres permettant de:gérer les équipements des centres de traitement de l'information tout en améliorant la productivité opérationnelle.
