Type de produit	Commutateur KVM avec écran intégré (console de gestion rack 1U)
Marque	DAXTEN
Modèle	RACKACCESS
Dimensions (selon modèle)	Écran 15" : H 4,32 cm, L 48,26 cm, P 51,51 cm Écran 17" : H 4,32 cm, L 48,26 cm, P 56,59 cm Écran 19" : H 4,32 cm, L 48,26 cm, P 56,59 cm
Poids	Écran 15" : 13 kg Écran 17" : 15 kg Écran 19" : 15 kg
Alimentation	Entrée 110-240 VAC, 48-62 Hz ; consommation 35 W max (15"), 45 W (17"), 50 W (19"), veille 1 W
Écran	TFT matrice active, résolution 1024×768 (15") / 1280×1024 (17" et 19"), angle de vision H/V 160°/160° (15"), 140°/110° (17"), 140°/135° (19"), fréquence horizontale 31,47-68 kHz, verticale 60-85 Hz
Clavier	88 touches + 17 touches numériques, déplacement 3 mm, force 60g ± 20g, cycle de vie 10 millions
Touchpad	Compatibilité standard industriel, deux boutons, cycle de vie > 1 million
Connexions	PC : Vidéo HD15, Clavier PS/2, Souris PS/2 ; Alimentation : connecteur IEC femelle
Fonctions	Menu OSD, réglage contraste/luminosité, auto-ajustement, gestion des couleurs, mode texte/graphique, DDC 2B, Plug and Play, indépendant du système d'exploitation
Entretien et nettoyage	Utiliser un chiffon doux sec pour nettoyer l'écran et le boîtier. Ne pas utiliser de liquides ou produits abrasifs.
Sécurité	Conforme aux directives EMC 89/336/EEC, EN55022 Classe B, EN 50082-1, EN-60555-2 ; certification FCC Classe B ; utiliser une source d'alimentation mise à la terre.
Informations générales	Garantie 24 mois. Recyclage selon directive DEEE. Température de fonctionnement 0-40°C, stockage -20 à 60°C, humidité 10-85% sans condensation.

FOIRE AUX QUESTIONS - RACKACCESS DAXTEN

Comment connecter mon ordinateur au RackAccess ?

Branchez le câble vidéo HD15, le câble clavier PS/2 et le câble souris PS/2 aux ports correspondants de votre PC. Connectez le câble d'alimentation au connecteur IEC femelle puis à une prise secteur mise à la terre. Allumez l'ordinateur puis le RackAccess.

Comment régler la luminosité et le contraste ?

Utilisez les touches + et - situées à droite de l'écran pour ajuster la luminosité. Pour le contraste, appuyez d'abord sur Menu pour activer l'OSD, naviguez avec ▲ et ▼, puis ajustez avec + et -.

Que faire si l'écran affiche 'Out of Range' ?

Ce message apparaît si la fréquence du signal vidéo dépasse 85 Hz ou si aucun signal n'est reçu. Vérifiez que votre carte graphique est configurée pour une résolution et une fréquence supportées (par exemple 1024×768 à 60 Hz pour le modèle 15"). Réduisez la fréquence dans les paramètres d'affichage de votre ordinateur.

Comment nettoyer l'écran TFT ?

Utilisez un chiffon doux et sec pour essuyer délicatement l'écran. N'utilisez jamais de produits liquides, d'aérosols ou de nettoyants abrasifs qui pourraient endommager la surface.

Quelles sont les résolutions supportées ?

Le modèle 15" supporte jusqu'à 1024×768 pixels. Les modèles 17" et 19" supportent jusqu'à 1280×1024 pixels. La fréquence verticale doit être comprise entre 60 et 85 Hz selon le modèle.

Comment utiliser le menu OSD ?

Appuyez sur la touche Menu pour activer l'OSD. Utilisez ▲ et ▼ pour naviguer, + et - pour ajuster les valeurs. Appuyez à nouveau sur Menu pour quitter. L'OSD s'éteint automatiquement après 30 secondes d'inactivité.

Puis-je utiliser le RackAccess avec plusieurs ordinateurs ?

Ce modèle est une console de gestion pour un seul ordinateur (connexion directe). Pour gérer plusieurs ordinateurs, consultez les commutateurs KVM Daxten à plusieurs ports.

Que faire en cas d'absence de signal vidéo ?

Assurez-vous que le câble vidéo est correctement branché à l'ordinateur et au RackAccess. Vérifiez que l'ordinateur est allumé et que la carte graphique fonctionne. Si le message 'Out of Range' apparaît, ajustez les paramètres d'affichage.

Comment économiser l'énergie avec le RackAccess ?

Le RackAccess supporte les normes EPA Energy Star et VESA DPMS. En veille, la consommation tombe à 1 W maximum. Assurez-vous que le mode d'économie d'énergie est activé dans les paramètres de votre ordinateur.

Où trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur le site notice-facile.com pour le produit RACKACCESS de DAXTEN. Vous pouvez également contacter le support technique Daxten aux coordonnées indiquées dans le manuel.

MODE D'EMPLOI RACKACCESS DAXTEN

Références

3115-00P-xx RackAccess console kvm avec écran TFT 15'

3117-00P-xx RackAccess console KVM avec écran TFT 17

3119-00P-xx RackAccess console KVM avec écran TFT 19

xx représente le pays des configurations du clavier spécifique

Propriétés Physiques	Hauteur	Largeur	Profondeur	Poids
RackAccess écran TFT 15"	4.32cm	48.26cm	51.51cm	13kg
RackAccess écran TFT 17"	4.32cm	48.26cm	56.59cm	15kg
RackAccess écran TFT 19"	4.32cm	48.26cm	56.59cm	15kg

Opération et paramètres de stockage

Température D'exploitation:	0 ~ 40°C	0 ~ 40°C	0 ~ 40°C
Humidité:	10~85% RH non-condensation	10~85% RH non-condensation	10~85% RH non-condensation
Température de Stockage:	-20 ~ 60°C	-20 ~ 60°C	-20 ~ 60°C
Humidité de Stockage:	10~95% RH non-condensation	10~95% RH non-condensation	10~95% RH non-condensation

Connexions

PC: Vidéo HD15, Clavier PS/2, Souris PS/2

Alimentation électrique IEC connecteur femelle

Moniteur	15" ÉCRAN TFT	17" ÉCRAN TFT	19" ÉCRAN TFT
Surface d'affichage:	30.4 x 22.8 cm	33.7 x 27.0 cm	37.6 x 30.10 cm
Scan fréquence horizontal:	31.47K to 68KHz	31.47K to 68KHz	31.47K to 68KHz
Scan fréquence vertical:	60Hz to 85Hz	60Hz to 75Hz	60Hz to 75Hz
Angle d'observation:	160° Horizontal, 160° Vertical	140° Horizontal, 110° Vertical	140° Horizontal, 135° Vertical
Pixels:	1024 x 768	1280 x 1024	1280 x 1024
Pixel pitch:	0.297 x 0.297 mm	0.264 x 0.264 mm	0.294 x 0.294 mm
Ecran:	15" TFT Matrice active	17" TFT Matrice active	19" TFT Matrice active
Vidéo:	Analogue RGB 7Vp-p/75Ω	Analogue RGB 0.7 Vp-p/75Ω	Analogue RGB 0.7 Vp-p/75Ω
Sync:	Séparé	Séparé	Séparé
Transmission des	DDC 2B	DDC 2B	DDC 2B

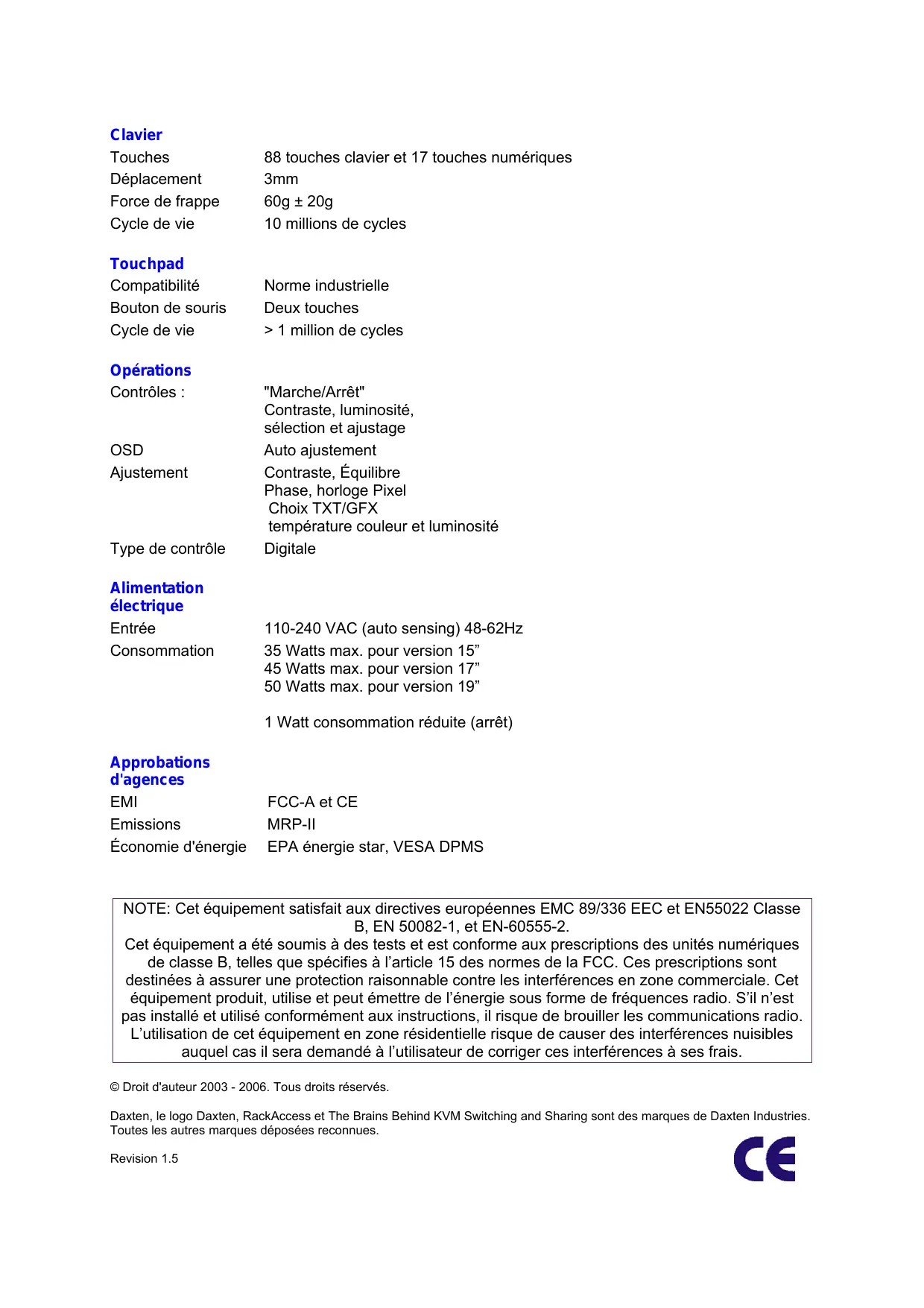

Clavier

Touches 88 touches clavier et 17 touches numériques

Déplacement 3mm

Force de frappe 60g ± 20g

Cycle de vie 10 millions de cycles

Touchpad

Compatibilité Norme industrielle

Bouton de souris Deux touches

Cycle de vie > 1 million de cycles

Opérations

Contrôles : "Marché/Arrêt"

Contraste, luminosité, sélection et ajustage

OSD Auto adjustment

Ajustement Contraste, Équilibre

Phase, horloge Pixel

Choix TXT/GFX température couleur et luminosité

Type de contrôle Digital

Alimentation électrique

Entrée 110-240 VAC (auto sensing) 48-62Hz

Consommation 35 Watts max. pour version 15"

45 Watts max. pour version 17"

50 Watts max. pour version 19"

1 Watt consommation réduite (arrêt)

Approbations d'agences

EMI FCC-A et CE

Émissions MRP-II

Économie d'énergie EPA énergie star, VESA DPMS

NOTE: Cet équipement satisfait aux directives europeennes EMC 89/336 EEC et EN55022 Classe B, EN 50082-1, et EN-60555-2.

Cet équipement a été soumis à des tests et est conforme aux prescriptions des unités numériques de classe B, telles que spécifiées à l'article 15 des normes de la FCC. Ces prescriptions sont destinées à assurer une protection raisonnable contre les interférences en zone commerciale. Cet équipement produit, utilise et peut émettre de l'énergie sous forme de fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il risque de brouiller les communications radio.

L'utilisation de cet équipement en zone résidentielle risque de causer des interférences nuisibles. Dans ce cas, il sera demandé à l'utilisateur de corriger ces interférences à ses frais.

© Droit d'auteur 2003 - 2006. Tous droits réservés.

Daxten, le logo Daxten, RackAccess et The Brains Behind KVM Switching and Sharing sont des marques de Daxten Industries. Toutes les autres marques déposées reconnues.

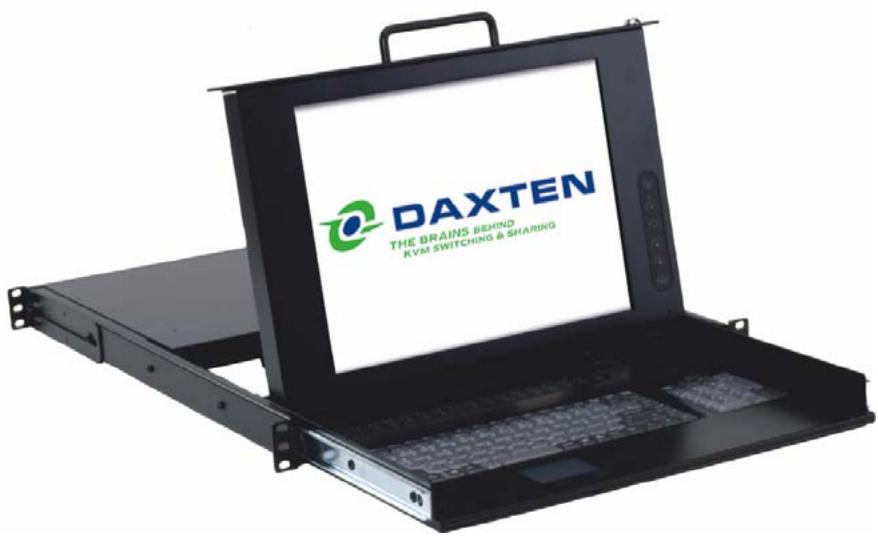

Le RackAccess est un écran, clavier et souris de 1U rackable, avec écran disponible en 3 tailles : 15", 17" et 19".

Particularités du produit

Système d'exploitation indépendant, transparent à toutes les applications.

Configuration Plug and Play. Ecran disponible en : 15", 17" ou 19" selon modèle. Configurations du clavier : Anglais, Allemand, Français, Espagnol, Suisse, Hollandais, Russe, Suédois, Norvégien et Danois. Résolution VGA 1024x768 pour modèle 15" et 1280x1024 pour modèle 17" et 1280x1024 pour modèle 19". Clavier 88 touches + 17 touches pour le pavé numérique. Accessoires d'installation en rack au standard 19".

Véhicule de haute qualité

L'écran TFT du RackAccess fournit une résolution vidéo jusqu'à 1024x768 (15") ou 1280x1024 (17" et 19"), avec une profondeur de couleur de 16M (dithering). L'ajustement automatique des paramètres de l'écran procure une qualité vidéo optimale.

Fonctions de contrôle

Les fonctions de contrôle du moniteur sont placées à droite de l'écran.

Description des touches de contrôle.

1. MENU Active la fonction OSD
2. +&- Augmentation/Diminution Contraste
3. ▲&▼ Vers le haut / vers le bas - Accès au menu
4. Marche / Arrêt

Description

1. Menu

Appuyez sur la touche Menu pour activer l'OSD. Appuyez deux fois pour éteindre l'OSD. Avant 30 seconds sans activité, l'écran d'OSD s'éteindra automatiquement.

Les deux touches ont deux fonctions :

Quand l'écran d'OSD n'est pas activé, les deux touches sont employées pour ajuster la luminosité. Quand l'écran d'OSD est activé, les deux touches sont employées pour désirer les ajustements exigés.

1. Interrupteur M/A

Mise sous tension de votre RackAccess.

Réglage du moniteur

L'écran LCD est donc pour travailler avec une gamme de cartes vidéo compatibles sur le marché. En raison des déviations possibles entre ces cartes vidéo, vous pouvez faire quelques ajustements pour adapter le moniteur à la carte vidéo employée.

Procédure d'ajustement

D'abord, vous devez activer l'écran d'OSD par la pression de la touche MENU, l'écran apparaitra dans le centre de l'écran comme ci-dessous

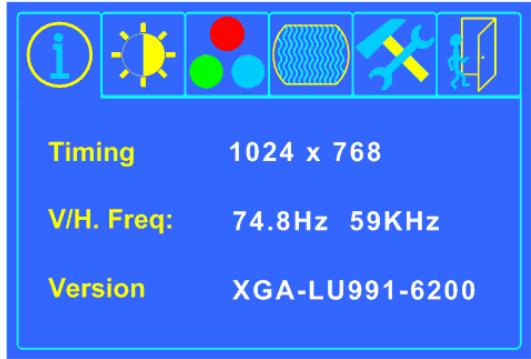

Figure 1 - L'Écran d'OSD

Utilisez les touches + & — pour le ajustement désiré - Utilisez la touche ↓ pour CHOISIR un sous-menu ou pour CHOISIR un élément à changer Utilisez les touches ^+ & — pour changer la valeur Utilisez la touche ↑ pour returner vers le haut

Appuyez sur la touche Menu pour quitter l'OSD

Ajustement luminosité et contraste

Ajustement pour valider la luminosité

Ajustement pour valider le contraste (Seulement possible quand la température de couleur est mise en mode d'utilisateur)

Retourner au menu précédent

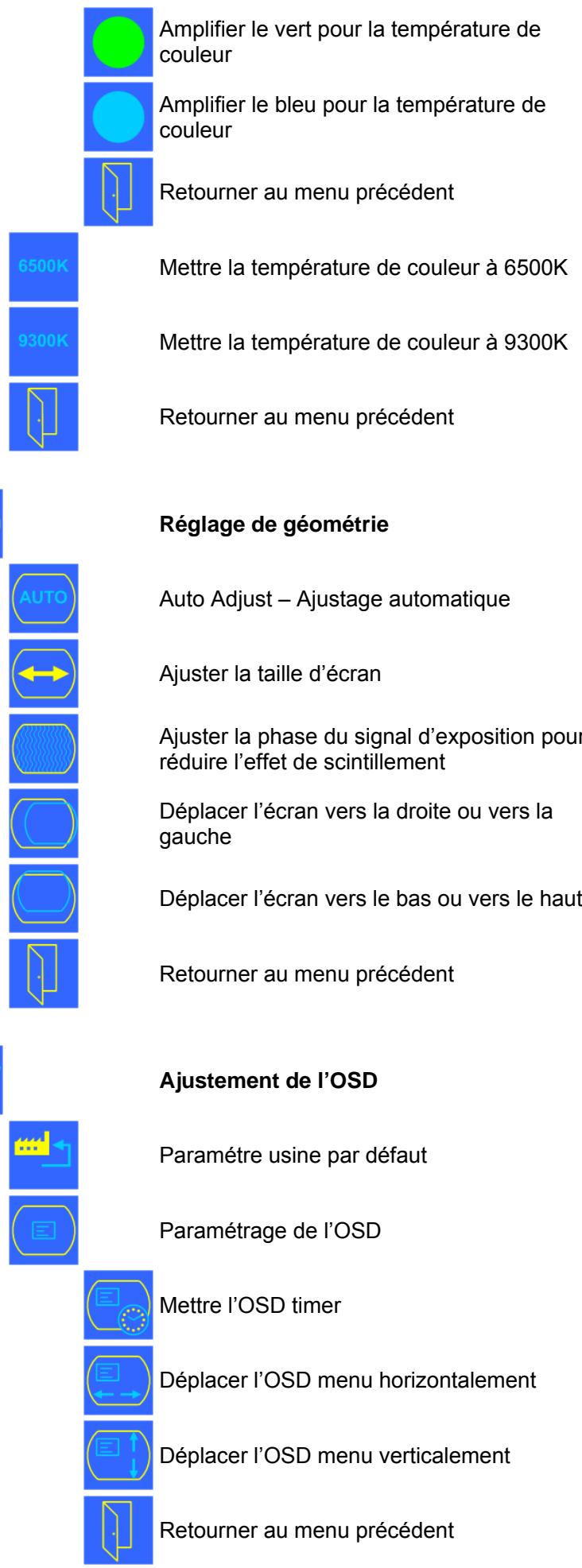

Ajustement de la température de couleur

Réglage RVB

Mode d'utilisateur : pour valider RVB

Effectuer la balance blanche

Amplifier le rouge pour la température de couleur

Mettre le mode graphique ou le mode texte

Activer le mode texte au 720x400

Activer le mode graphique au 640x400

Retourner au menu précédent

Quitter l'écran de l'osd

Out of Range

Quand le moniteur est en marche sans recevoir un signal video, ce message apparaitra.

Quand la fréquence du signal est hors des spécifications du moniteur (plus de 85Hz), ce message apparaitra.

Auto-ajustement

Nous recommandons fortement d'utiliser l'Auto-ajustement pour obtenir la qualité visuelle optimale. Utilisez les touches + & — pour choisir l'auto-ajustement, appuyez ensuite sur la touche pour obtenir la qualité optimisée.

Si vous ne pouvez pas déterminer la nature d'un problème, appelez s'il vous plaît Daxten et demandez l'assistance technique. Si possible, appelez d'un téléphone placé près de l'unité, car nous devons être capables de résoudre votre problème directement par téléphone. Si nous ne pouvons pas résoudre votre problème et décide que la faute est dans l'unité, nous vous donnerons un numéro d'autorisation de retour (RMA) qui doit apparaître sur l'extérieur de tous les produits retournés. L'unité doit être double empaquetée dans le conteneur original, assurée et expédiée à l'adresse donnée par notre représentant d'assistance technique. Les bureaux d'assistance technique sont trouvés à l'arrière de ce manuel.

Garantie limitée

Daxten garantit à l'utilisateur final un fonctionnement parfait de ce produit pendant 24 mois à partir de la date d'achat. Si pendant la période de garantie le produit présente des anomalies, l'acheteur doit promptement appeler Daxten pour une demande d'autorisation de (RMA). Assurez-vous que le numéro de RMA apparait sur le bordereau de livraison, ET SUR L'EXTÉRIEUR DU CARTON D'EMBALLAGE. Joindre la preuve d'achat. Les retours non autorisés seront refusés.

La susdite garantie susmentionnée est nulle et non avenue dans l'une des quelconques situations suivantes:

1. Si un câble non approuvé par Daxten est raccordé au produit.
2. Si le défaut ou le mauvais fonctionnement résulte d'un emploi abusif, d'une manipulation inadéquate, d'une réparation non autorisée ou d'une utilisation autre que celle pour laquelle le produit a été conçu.
3. Si des modifications non autorisées ont été apportées au produit.
4. Si des dommages se sont produits lors de l'expédition du produit mais n'ont pas été signalés.
5. Si des dommages ont été causés par un équipement ou un logiciel non fourni par Daxten.
6. Si le produit est utilisé avec un courant alternatif non mis à la terre ou mal polarisé.
7. Si le produit n'est pas utilisé conformément aux instructions fournies dans le guide d'utilisation ou mode d'emploi remis à l'acheteur ou accompagnant le produit.

SOUS RESERVE DES DISPOSITIONS SPECIFIQUEMENT STIPULEES Ci-dessus ET DANS LES LIMITES AUTORISEES PAR LA LOI, DAXTEN DECLINE TOUTES LES GARANTIES ET CONDITIONS, QUELLES SOIENT EXPRESSES, IMPLICITES OU STATUTAIRES, SUR QUELQUE POINT QUE CE SOIT, Y COMPRIS, MAIS SANS LIMITATION, LE TITRE, L'ABSENCE DE CONTREFACON, LA CONDITION, LA COMMERCIABILITE OU L'ADAPTATION A UN USAGE PARTICULIER OU PREVU.

SOUS RESERVE DES DISPOSITIONS EXPRESSEMENT STIPULEES CI-DESSUS ET DANS LES LIMITES AUTORISEES PAR LA LOI, DAXTEN NE SERA PAS TENU RESPONSIBLE DES DOMMAGES SPECIAUX, INDIRECTS OU CONSEQUENTS (Y COMPRIS MAIS SANS LIMITATION, PERTE DE CONFIDENTIALITE OU NEGLIGENCE) POUVANT ETRE, DIRECTEMENT OU INDIRECTEMENT, CAUSES PAR OU LIES A L'UTILISATION D'UN PRODUIT OU SERVICE, L'IMPOSSIBILITE D'UTILISER UN PRODUIT OU SERVICE, L'INADEQUATION D'UN PRODUIT OU SERVICE A SON USAGE OU FIN, OU TOUT DEFAULT OU DEFICIENCE DU DIT PRODUIT OU SERVICE, ET CE, MEME SI DAXTEN OU UN REVENDEUR AGREE DAXTEN ON ETE INFORMES DE LA POSSIBILITE DE TEL DOMMAGES OU PERTES.

Recyclage des équipements électriques et électroniques

En Europe, ce symbole indique que ce produit ne doit pas être considéré comme un déchet ménager. Il doit être déposé à une structure appropriée pour permettre le rétablissement et la réutilisation de ses composants. Pour l'information sur comment recycler ce produit, vérifiez s'il vous plaît avec le revendeur du produit ou le vendeur original la reprise de ce produit.
