MODE D'EMPLOI SCOUT 8 DAXTEN

Manuel d'installation

2141-01U PS/2-USB Adaptateur

Contenu de la livraison:

1014-108P 1014-116P

1xSCOUT8 1xSCOUT16

1 x Alimentation externe 1 x Alimentation externe

1 x Câble de chaînage 1.8m 1 x Câble de chaînage 1.8m

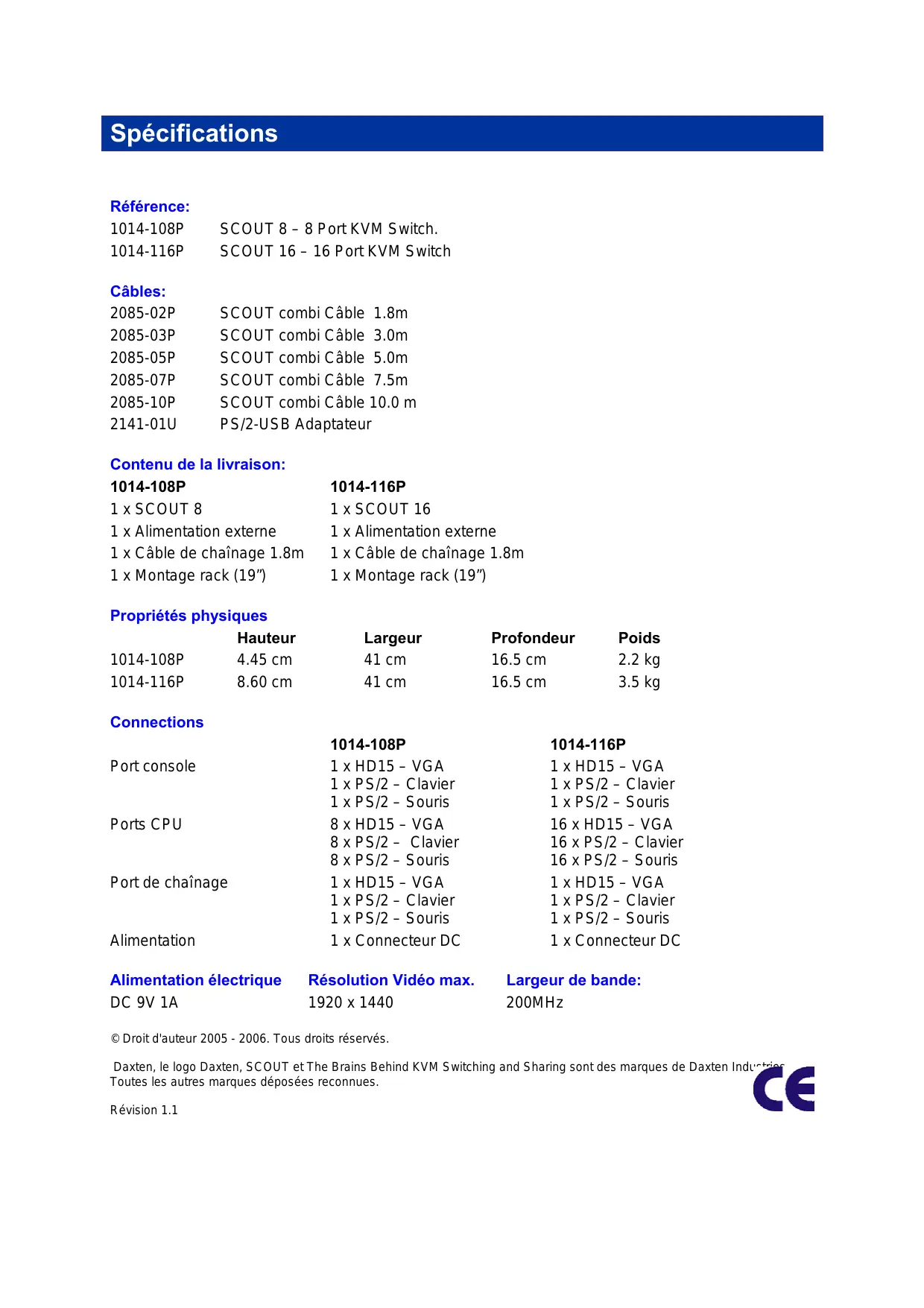

Propriétés physiques

	Hauteur	Largeur	Profondeur	Poids
1014-108P	4.45 cm	41 cm	16.5 cm	2.2 kg
1014-116P	8.60 cm	41 cm	16.5 cm	3.5 kg

	1014-108P	1014-116P
Port console	1 x HD15 – VGA	1 x HD15 – VGA
	1 x PS/2 – Clavier	1 x PS/2 – Clavier
	1 x PS/2 – Souris	1 x PS/2 – Souris
Ports CPU	8 x HD15 – VGA	16 x HD15 – VGA
	8 x PS/2 – Clavier	16 x PS/2 – Clavier
	8 x PS/2 – Souris	16 x PS/2 – Souris
Port de chainage	1 x HD15 – VGA	1 x HD15 – VGA
	1 x PS/2 – Clavier	1 x PS/2 – Clavier
	1 x PS/2 – Souris	1 x PS/2 – Souris
Alimentation	1 x Connecteur DC	1 x Connecteur DC

Alimentation électrique résolution vidéo max. largeur de bande:

DC 9V 1A 1920 x 1440 200MHz

© Droit d'auteur 2005 - 2006. Tous droits réservés.

Daxten, le logo Daxten, SCOUT et The Brains Behind KVM Switching and Sharing sont des marques de Daxten Indu*

Toutes les autres marques déposées reconnues.

Merci d'avoir acheté ce commutateur SCOUT 8/16. Ce produit assurera le contrôle facile et précis de vos ordinateurs par une simple console. Le SCOUT est compatible avec les ordinateurs de style PS2. Il possède une émulation clavier et souris pour une initialisation sans erreur et supporte une très grande variété de souris. Le SCOUT supporte les résolutions vidéo jusqu'à 1920 x 1440 sans dépréciation de la qualité de l'image. La commutation entre les ordinateurs peut être réalisée de trois façons : par une combinaison de touches du clavier, les boutons de sélection en face avant ou par le menu OSD.

Particularités du produit

Commutateur KVM 8 ou 16 ports avec On-Screen-Display - OSD Connecteurs PS2 pour clavier et souris Connecteur VGA 15 pin Cascadable jusqu'à 256 ordinateurs Kit rack 19" inclus Commutation par boutons en face avant, combinaison de touches du clavier, OSD. Indicateurs LED Résolution vidéo jusqu'à 1920 x 1440 @ 85 Hz Convertisseur PS2/USB en option (2141-01U)

Installation

1. Avant la connexion de vos ordinateurs et des dispositifs de console au commutateur SCOUT, assurez-vous que tous les dispositifs sont hors tension. La connexion des équipements alors qu'ils sont sous tension peut entraîner des dommages à vos ordinateurs ou au SCOUT. Daxten ne peut pas être tenu responsable des dommages causés par des connexions d'équipements sous tension.
2. Connectez votre clavier, moniteur et souris aux connecteurs de la console à l'arrière du commutateur SCOUT.
3. Connectez chaque ordinateur au commutateur SCOUT.
4. Mettez sous tension le SCOUT en raccordant l'alimentation électrique externe.

Cascade multiple commutateurs SCOUT

1. Être sûr que le commutateur SCOUT, vos PC's et périphériques sont tous hors tension. Si non, faites-le.
2. Connectez le clavier, moniteur et souris sur les connecteurs de la console à l'arrière du premier commutateur SCOUT (Master).
3. Raccordez le cordon de l'adaptateur externe pour permettre sous tension l'unité "Master".
4. Utilisez le câble de chainage pour raccorder le port appelé "Daisy chain In" du SCOUT Master au port console du second commutateur, puis connectez le cordon d'alimentation sur le second commutateur.
5. Si vous cascadez plusieurs commutateurs SCOUT, rechargez juste le §4.
6. Connectez chaque PC avec les câbles Combi CPU puis mettez sous tension tous les PCs.
7. Après avoir fait les raccordements et mis sous tension tous les commutateurs cascadés, vous devez initialiser tous les commutateurs en appuyant pendant au moins 2 secondes sur le bouton 1 du commutateur "Master" ou en utilisant la série suivante: Scroll Lock Scroll Lock End.

Reset

Le commutateur SCOUT peut être remis à zéro sans déconnecter ou éteindre vos serveurs en appuyant sur le bouton 1 du panneau avant ou avec la série au clavier Scroll Lock Scroll Lock End

Notez: Chaque touche doit être suivie par une nouvelle touche dans les 2 secondes!

Notez: Après avoir paramétré les commutateurs SCOUT en cascade et que vous pouvez initialiser cette configuration pour la première fois, vous devez exécuter une remise à zéro du 1er commutateur (master) pour la valider. Rappelez-vous aussi de mettre sous tension tous les commutateurs composant cette cascade. La raison est que le 1er commutateur (master) enverra un message aux unités esclaves. Si les unités esclaves ne sont pasopsis pour receivevoir et répondre à ce message, des erreurs système apparaitront.

Touches de commande clavier

Pour envoyer une commande à l'aide des touches du clavier au commutateur SCOUT, appuyez et relachez les touches Scroll Lock dans les 2 secondes. Appuyez sur la touche commande correspondante à la fonction désirée. Les commandes suivantes sont supportées:

Première touche	Deuxième touche	Touché de commande	Resultat de la commande
Scroll Lock	Scroll Lock	2 digit pour le n° de bank + 2 digit pour le n° de port	Commute au PC désiré
Scroll Lock	Scroll Lock	↑	Commute au PC précédent
Scroll Lock	Scroll Lock	↓	Commute au PC suivant
Scroll Lock	Scroll Lock	Page Up	Unité dessous (bank)
Scroll Lock	Scroll Lock	Page Down	Unité dessous (bank)
Scroll Lock	Scroll Lock	B	Son marché/arrêt pour scrutiny
Scroll Lock	Scroll Lock	S	Scrutation Marche
		Jede Taste	Scrutation Arrêt
Scroll Lock	Scroll Lock	R	Refresh EEPROM
Scroll Lock	Scroll Lock	F	Recherche PC par le nom
Scroll Lock	Scroll Lock	Space Bar	OSD
Scroll Lock	Scroll Lock	End	KVM RAZ

En mode scrutiny, l'image visualisée sur le moniteur sera commutée sur le PC suivant. Après que le dernier PC ait été visualisé, le premier PC sera de nouveau visualisé.

Notez : En mode scrutiny, il n'y a pas de contrôle possible par le clavier ou la souris. Appuyer sur n'importe quelle touche pour stopper le mode scrutiny.

Boutons de sélection

En appuyant sur les boutons individuels de chaque PC sur le panneau avant, le SCOUT commutera tous les signaux sur le PC désiré.

Pour accéder à l'OSD, appuyer successivement sur les touches Scroll Lock Scroll Lock barre d'espace.

l'OSD est un menu qui apparaît en surimpression sur votre moniteur. Dans le menu de l'OSD, vous aurez une liste des unités disponibles (bank) et canaux pour la sélection, ainsi que l'état de chaque canal. Vous pouvez l'utiliser pour contrôler le commutateur SCOUT avec plus de facilité par des menus. Le menu de l'OSD permet aussi de renommer votre serveur (9 caractères max.), et de trouver un serveur spécifique par son nom. Il vous permet aussi de protéger votre commutateur SCOUT par un mot de passe. Utilisez les touches gauche, droite, haut, bas, pour naviguer. Utilisez les touches Enter / Insert pour sélectionner et rédiger.

Naviguer vers le PC dont vous voulez changer le nom, puis appuyer sur Enter ou Insert pour rédiger le nouveau nom. Ceci fait, appuyer sur Enter pour valider le nouveau nom.

Figure 1 - OSD Display

Réglage scrutation

Utiliser les touches de curseur pour naviguer vers l'option Scrutation dans le menu OSD. Le temps de scrutiny par défaut est de 10 secondes. Il peut être choisi dans une plage de 5 à 99 secondes.

Réglage de l'osd

Utiliser les touches de curseur pour naviguer vers l'option OSD dans le menu OSD. Le temps d'affichage par défaut est de 10 secondes. Il peut être précision dans une plage de 5 à 99 secondes.

Configuration du mot de passe

Naviguez avec les touches de curseur vers le bas. Pour sélectionner l'option PWD CONFIG, appuyez sur les touches Enter ou Insert. Suivez le sous-menu pour valider ou supprimer la protection par mot de passe. Chaque fois que vous voudrez changer la configuration du mot de passe, vous serez invités à entrer celui-ci. Le mot de passe représente 8 caractères et est par défaut 00000000. Vous pouvez changer celui-ci par le vôtre en utilisant l'option PWD CHANGE.

La configuration par défaut de la fonction mot de passe (PWD CONFIG) est : “No password protection”. Quand la protection par mot de passe est validée, tout nouvel opérateur devra entrer un mot de passe valide pour avoir accès aux serveurs connectés sur le commutateur SCOUT.

Notez : Le mot de passe par défaut est 00000000

Changement de mot de passe

Naviguez avec les touches de curseur vers le bas. Pour sélectionner l'option PWD CONFIG, appuyez sur les touches Enter ou Insert. Une fenêtre apparaitra demandant l'ancien mot de passe. Entrez l'ancien mot de passe, une nouvelle fenêtre apparaitra vous demandant le nouveau mot de passe (8 caractères max.). Entrez le nouveau mot de passe et appuyez sur Enter pour confirmer.
