Type de produit	Commutateur KVM numérique
Marque	DAXTEN
Modèle	DOMINION KX (KX116, KX216, KX232)
Dimensions (L x P x H)	439 mm x 290 mm x 44 mm
Poids	3,9 kg à 4,1 kg selon le modèle
Alimentation	100-240 V, 50/60 Hz, 0,6 A
Nombre de ports serveur	16 ou 32 ports
Utilisateurs distants	1 ou 2 utilisateurs distants selon le modèle
Accès local	1 port local sur le rack
Connexion réseau	Ethernet 10/100 (RJ45) avec double redondance
Protocoles pris en charge	TCP/IP, HTTP, HTTPS, UDP, RADIUS, LDAP(S), SNMP, DHCP, PAP, CHAP
Connecteurs vidéo locaux	HD15 (VGA) pour écran
Connecteurs clavier/souris locaux	Mini-DIN6 (PS/2) ou USB-A
Résolutions vidéo supportées	Jusqu'à 1280x1024 (mode graphique PC)
Cryptage	SSL 128 bits (RSA à clé publique et à clé privée)
Gestion	Interface Web intégrée, accès par navigateur
Modules d'interface (CIM)	DCIM-PS2, DCIM-USB, DCIM-SUN, DCIM-SUSB (selon les besoins)
Câblage	Câble UTP (Cat. 5/5e/6) entre CIM et commutateur
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	20% à 85% HR
Garantie	2 ans, extension possible de 2 ans supplémentaire
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Cryptage SSL 128 bits, authentification LDAP/RADIUS/Active Directory, profils de sécurité personnalisables
Pièces détachées et réparabilité	Modules CIM remplaçables à chaud ; contacter le support pour pièces détachées.

FOIRE AUX QUESTIONS - DOMINION KX DAXTEN

Comment accéder à distance au commutateur Dominion KX ?

Ouvrez un navigateur Web et saisissez l'adresse IP du commutateur. Utilisez HTTPS pour une connexion sécurisée. Un nom d'utilisateur et un mot de passe sont requis.

Quel câble utiliser entre le CIM et le commutateur ?

Utilisez un câble UTP de catégorie 5, 5e ou 6 pour connecter le CIM au port serveur du commutateur.

Comment configurer le contrôle d'alimentation à distance ?

Assurez-vous que les prises PDU compatibles sont connectées. Dans l'interface Web, accédez à la section 'Power Control' pour activer et gérer les prises.

Quels navigateurs sont compatibles avec l'interface Web ?

L'interface Web est compatible avec les navigateurs modernes comme Google Chrome, Mozilla Firefox, Microsoft Edge et Safari.

Comment réinitialiser le commutateur aux paramètres d'usine ?

Utilisez un trombone pour appuyer sur le bouton de réinitialisation situé à l'arrière du commutateur pendant 5 secondes. Les paramètres réseau seront réinitialisés.

Puis-je utiliser des CIM d'autres marques ?

Non, seul les modules d'interface Raritan (DCIM) sont compatibles pour garantir le bon fonctionnement et la sécurité.

Comment mettre à jour le firmware du commutateur ?

Téléchargez le fichier de mise à jour depuis le site Raritan. Dans l'interface Web, allez dans 'Administration' > 'Firmware Upgrade' et sélectionnez le fichier.

Que faire si la vidéo distante est de mauvaise qualité ?

Ajustez les paramètres vidéo dans l'interface Web : réduisez la résolution ou la profondeur de couleur, ou activez la compensation de bande passante.

Comment ajouter un nouvel utilisateur ?

Connectez-vous en tant qu'administrateur. Dans l'interface Web, allez dans 'User Management' et cliquez sur 'Add User'. Définissez le nom, le mot de passe et les droits d'accès.

Le commutateur prend-il en charge l'authentification LDAP ?

Oui, Dominion KX supporte LDAP, LDAPS, RADIUS et Active Directory pour l'authentification centralisée des utilisateurs.

MODE D'EMPLOI DOMINION KX DAXTEN

Modèle Dominion KX	Description	Dimensions (LxPxH)	Poids	Alimentation
KX116	16 ports serveur, 1 utilisateur distant, 1 port local accessible directement sur le rack	439mm x 290mm x 44mm	3.9kg	100V/240V 50/60Hz 0.6A
KX216	16 ports serveur, 2 utilisateurs distants, 1 port local accessible directement sur le rack	439mm x 290mm x 44mm	3.9kg	100V/240V 50/60Hz 0.6A
KX232	32 ports serveur, 2 utilisateurs distants, 1 port local accessible directement sur le rack	439mm x 290mm x 44mm	4.1kg	100V/240V 50/60Hz 0.6A

Spécifications valables pour tous les modèles Dominion KX

Modèle	1U, largeur totale, montage en rack (supports de fixation inclus)
Température de fonctionnement Humidité	0° - 40°C20% - 85% RH
Connexion à distanceRéseauPort modemProtocoles	Ethernet 10/100 (RJ45) à double protection par basculementDB9(F) DTETCP/IP, HTTP, HTTPS, UDP, RADIUS, LDAP(S), SNMP, DHCP, PAP, CHAP
Port pour accès localVidéoClavier/souris	HD15(F) VGAMini-DIN6(F) PS/2; or USB A (F)
Résolutions d'écranMode texte PCMode graphique PCMode video Sun®	720x400640x480, 800x600, 1024x768, 1152x864, 1280x10241024x768, 1152x900, 1280x1024
Garantie	Deux ans. En option, Raritan propose un extension de garantie de 2 ans supplémentaire.

Modules d'interface pour ordinateurs (CIM)

Modèle CIM	Description	Dimensions (LxPxH)	Poids
DCIM-PS2	CIM for PS/2	33mm x 76mm x 15mm	0.09 kg
DCIM-SUN	CIM for SUN	33mm x 76mm x 15mm	0.09 kg
DCIM-USB	CIM for USB	33mm x 76mm x 15mm	0.09 kg
DCIM-SUSB	CIM for SUN USB	33mm x 76mm x 15mm	0.09 kg

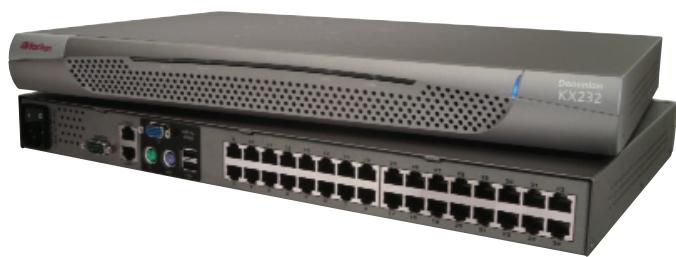

Série dominion KX

Commutateur KVM numérique de classe entreprise, avec accès local et accès distant sécurisé intégrés.

Dominion KX116

16 ports KVM

1 utilisateur sur le rack 1 utilisateur distant via le réseau

Dominion KX216

16 ports KVM 1 utilisateur sur le rack 2 utilisateurs distants via le réseau

Dominion KX232

32 ports KVM 1 utilisateur sur le rack 2 utilisateurs distants via le réseau

La technologie KVM sur IP là où vous en avez besoin

Dominion KX est un système KVM numérique sécurisé de classe entreprise associant une fonction de commutation analogique à une technologie d'accès distant KVM sur IP parmi les plus puissantes de l'industrie. Sur le rack, Dominion KX offre un contrôle au niveau BIOS de 32 serveurs et autres dispositifs informatiques depuis un ensemble clavier, écran et souris unique. Mais à la différence de la plupart des autres solutions KVM, Dominion KX dispose de fonctions d'accès distant intégré et vous procure ainsi un contrôle total au niveau BIOS de vos serveurs, où que vous vous trouviez, par l'intermédiaire d'un navigateur Web.

Conçu pour offrir des performances inégalées sur tous les plans informatiques, Dominion KX associe un accès illimité à une sécurité infaillible, un contrôle intégré de l'alimentation, une gestion aisée et la meilleure qualité vidéo disponible sur le marché – et tout cela dans un système doté d'un facteur de forme 1U, qu'il est possible de déployer individuellement ou aux côtés de l'une des nombreuses solutions de classe entreprise de Raritan, telles CommandCenter™.

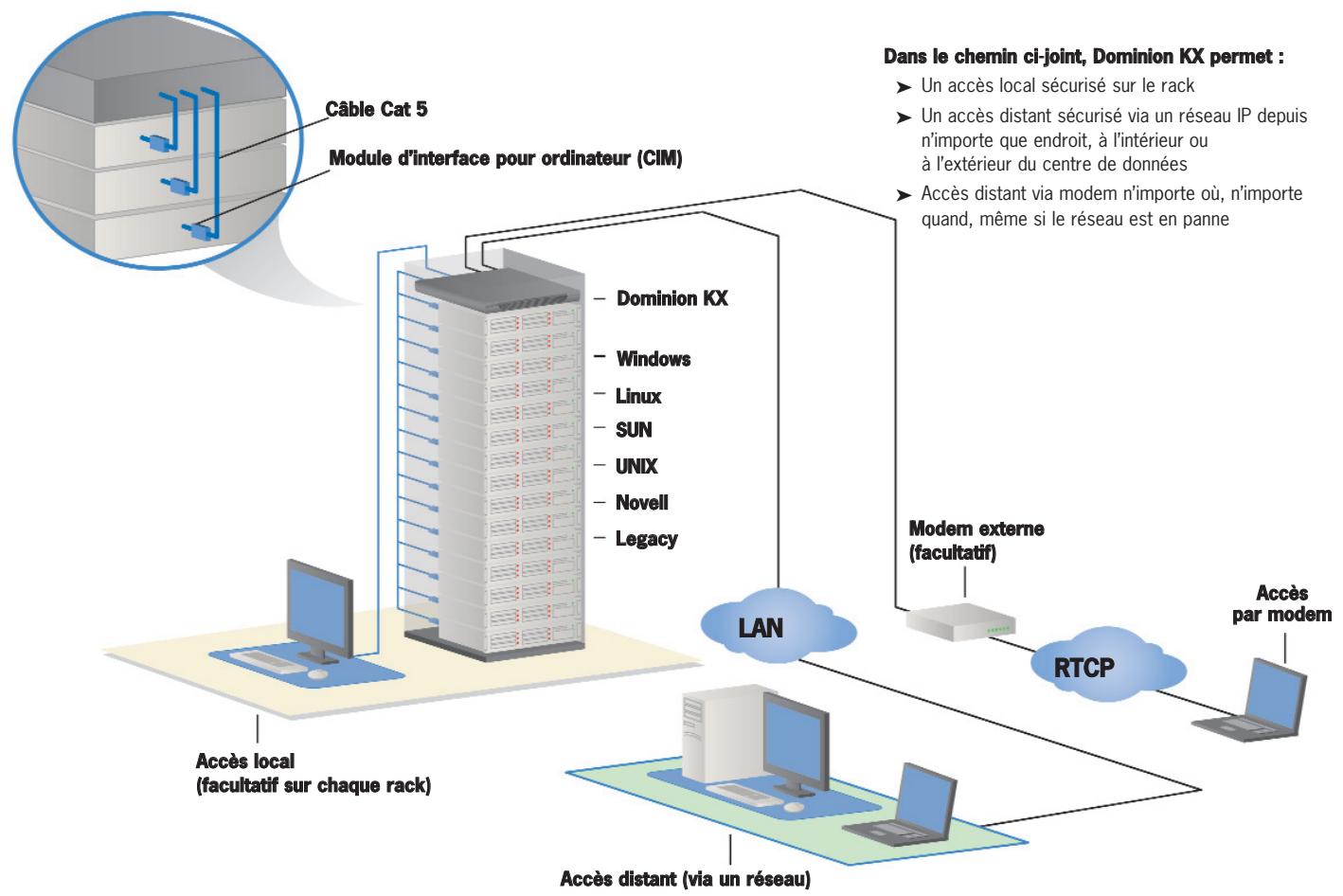

Architecture

Dominion KX comprend both composants: le commutateur KVM numérique et les modules d'interface pour ordinateurs (CIM).

• Chaque CIM se connecte aux ports KVM d'un serveur individuel et propose une émulation permanente clavier/souris, garantissant ainsi l'absence de blocages au niveau des serveurs. De plus, les CIM convertissent les signaux vidéo en vue de leur transmission par câble UTP (Cat. 5/5e/6). Le commutateur Dominion KX se connecte à chaque CIM et fournit des fonctions KVM sur IP autorisant les accès distants aux serveurs, et propose également un port d'accès local permettant de contrôler les serveurs directement sur le rack. Les utilisateurs distants peuvent accéder aisément à Dominion KX depuis n'importe quel poste de travail en réseau par l'intermédiaire d'un navigateur Web standard. Véritable système de centre de données, Dominion KX propose un ensemble exhaustif de fonctions prêtes à l'emploi : cryptage 128 SSL bits, contrôle d'alimentation à distance, Ethernet à double protection par basculement, LDAP, RADIUS et intégration d'Active Directory.

Flexible, pratique et fiable

N'importe où, n'importe quand - bénéficiez d'un accès au niveau du BIOS et d'un contrôle de l'alimentation de n'importe quel serveur de vos centres de données, depuis n'importe quel poste de travail connecté en réseau. Fonction ergonomique d'accès par navigateur éliminant le casse-tête des installations de logiciels clients. Installation simple - Application Plug and Play, opérationnelle en quelques minutes seulement. Indépendance vis-à-vis des plates-formes - CIM disponibles pour PS/2, Sun et USB. Consolide plusieurs commutateurs KVM sous la forme d'un réseau KVM intégré unique. Aucune dépendance vis-à-vis des serveurs Windows ou SII.

Réduit les frais d'exploitation et accroît votre productivité

Réduit les coûteuses périodes d'indisponibilité en proposant un accès indépendant du réseau en cas d'urgence. Limite les coûts et les inconvenients qu'impliquent les déplacements sur des sites distants. Élimine la nécessité de disposer de plusieurs claviers, moniteurs et souris, autorisant ainsi des économies de temps et d'argent.

Sécurisé

Cryptage SSL 128 bits RSA à clé publique, cryptage 128 bits à clé privée. Toutes les données sont chiffrées, notamment les transmissions vidéo.

Autorise des temps d'exploitation étendus et une productivité plus élevée

Authentication centralisée avec prise en charge de LDAP, RADIUS ou Active Directory Accès local et distant avec connexion et authentication Utilisation d'un port TCP configurable unique, permettant de préserver le paramétrage strict des dispositifs pare-feu Profils de sécurité utilisés personnalisés

Dimensionnement aisé

Utilisation de l'infrastructure de réseau local (LAN) autorisant un branchement unique sur chaque rack. Ajoutez, relocalisez et remplacez des composants à chaud sans interruption au fur et à mesure de l'extension de votre centre de données. Déploiement individuel ou intégration à d'autres solutions pour centres de données d'entreprise de Raritan, telles que CommandCenter.

Caracteristiques

Facteur de forme 1U, montage en rack

Port utiliser local autorisant un accès sur le rack Interface utiliser intégré pour le contrôle d'alimentation distant Cablage UTP (Cat. 5/5e/6) Densité de ports la plus élevée de l'industrie Installation Plug and Play CIM multi-platesformes pour dispositifs PS/2, Sun et USB Ethernet à double redondance Mises à jour du logiciel Flash Accès et gestion Web intégrés

Accès et contrôle n'importe où, n'importe quand

Technologie KVM sur IP optimisée

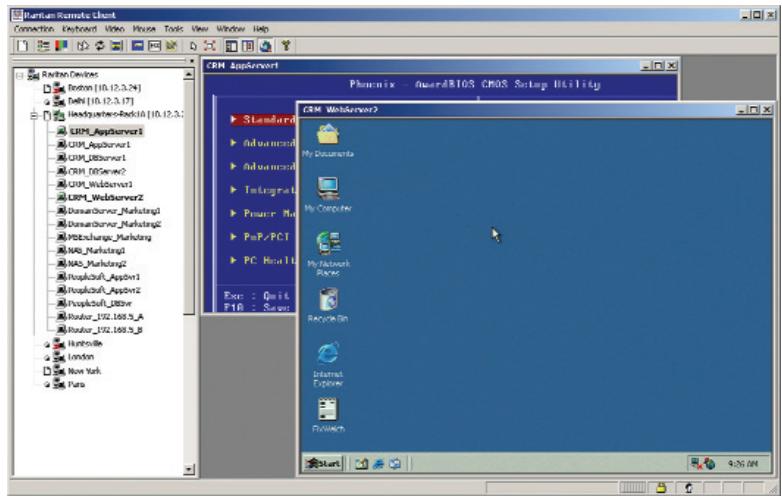

Interface utilisateur graphique intuitive. Prise en charge des palettes d'affichage haute qualité (plus de 15 bits). Paramètres vidéo adaptables aux différentes conditions de bande passante. Utilisation minimale de la bande passante. Synchronisation avec la souris la plus rapide et étroite de l'industrie. Connexion authentique et interface uniques offrant un affichage consolidé de tous les dispositifs.

Quand vous étés prét à prendre le contrôle, CHOISSEZ LE Dominion KX de Raritan.

Appelez-nous ou visitez www.raritan.com ou www.raritan.fr
