LVI1116A++M - Lave-vaisselle FAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	FAR
Modèle	LVI1116A++M
Capacité	12 couverts
Dimensions (H x L x P)	815 x 598 x 570 mm (porte fermée)
Alimentation électrique	220-240 V ~ 50 Hz, 1760-2100 W
Classe énergétique	A++
Consommation d'énergie annuelle	258 kWh
Consommation d'eau annuelle	3080 litres
Niveau sonore	49 dB(A)
Pression d'eau	0,04 - 1,0 MPa
Programmes de lavage	Intensif, Normal, Eco, Verre, 90 min, Rapide
Adoucisseur d'eau	Oui, réglable selon la dureté de l'eau
Système de filtration	Filtre grossier, filtre principal, micro-filtre
Matériau de la cuve	Inox
Fonction départ différé	Oui (3/6/9/12 heures)
Indicateur de sel et liquide de rinçage	Oui, sur panneau de contrôle
Nettoyage des filtres	Recommandé une fois par semaine
Nettoyage des bras d'aspersion	Démontables et lavables à l'eau savonneuse
Sécurité enfants	Non spécifié, mais verrouillage de porte

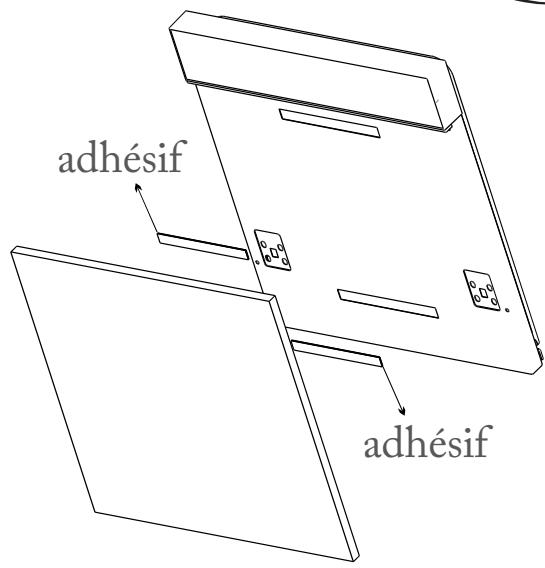

Type d'installation	Encastrable, panneau esthétique possible
Poids net	Environ 45 kg (estimation)

FOIRE AUX QUESTIONS - LVI1116A++M FAR

Comment démarrer un cycle de lavage ?

Ouvrez la porte, appuyez sur On/Off, sélectionnez le programme avec le bouton Programme, refermez la porte. Le cycle démarre automatiquement.

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que le fusible n'a pas sauté, que l'appareil est bien branché, que la porte est fermée correctement et que le robinet d'eau est ouvert.

Comment ajouter du sel régénérant ?

Retirez le panier inférieur, dévissez le bouchon du réservoir de sel, versez environ 1,5 kg de sel spécial lave-vaisselle à l'aide de l'entonnoir, puis remplissez d'eau jusqu'à ras bord. Revissez le bouchon et lancez un programme court immédiatement.

Quelle quantité de détergent utiliser ?

Pour une charge normale, utilisez une cuillère à soupe de détergent dans le compartiment principal. Pour une vaisselle très sale, ajoutez une dose supplémentaire dans le compartiment de prélavage. Suivez les indications du fabricant du détergent.

Comment régler l'adoucisseur d'eau ?

Fermez la porte, allumez l'appareil, puis appuyez sur On/Off pendant plus de 5 secondes pour entrer en mode réglage. Utilisez le bouton Programme pour choisir le niveau adapté à la dureté de votre eau (H1 à H6). Validez en appuyant sur On/Off.

Que signifient les codes d'erreur ?

Le voyant du programme rapide clignotant indique un problème d'arrivée d'eau (robinet fermé, pression insuffisante). Le voyant du programme Verre clignotant signale un débordement (fuite). En cas de débordement, coupez l'arrivée d'eau avant d'appeler un réparateur.

Peut-on ouvrir la porte en cours de lavage ?

Oui, mais avec précaution : appuyez sur Start/Pause pour mettre en pause, attendez que les bras d'aspersion s'arrêtent, puis ouvrez doucement la porte. Refermez et appuyez sur Start/Pause pour reprendre.

Comment nettoyer les filtres ?

Tournez le filtre dans le sens inverse des aiguilles d'une montre et retirez l'ensemble. Rincez les filtres sous l'eau courante et nettoyez-les avec une brosse douce. Remontez en inversant l'opération. Nettoyez les filtres au moins une fois par semaine.

Pourquoi la vaisselle ne sèche-t-elle pas correctement ?

Vérifiez le niveau de liquide de rinçage et augmentez le dosage si nécessaire. Utilisez un programme avec séchage. Attendez environ 15 minutes après la fin du cycle avant de décharger. Commencez par le panier inférieur.

Quels ustensiles ne doivent pas être lavés au lave-vaisselle ?

Évitez les couverts en bois, corne, nacre, les plastiques non résistants à la chaleur, les articles en cuivre, étain, cristal, et l'acier non inoxydable. Les couteaux tranchants doivent être placés pointe vers le bas ou à l'horizontale.

MODE D'EMPLOI LVI1116A++M FAR

Nous vous remercions d'avoircision la qualite FAR. Ce produit a etecree par notre equipe de professionnels et selon la reglementation européenne. Pour uneonneilleurutilisation de vourneuvel appareil, nosyourecommandons delire attentivement ce manueld'instructions et de le conserv pour toute refereenceulterieure.

TABLE DES MATIÈRES

1. INFORMATIONS IMPORTANTES DE SECURITE FR-3
2. GUIDE DE DÉMARRAGE RAPIDE FR-11
3. INSTRUCTIONS DE FONCTIONNEMENT FR-16
4. AVANT LA PREMIÈRE UTILISATION FR-19
5. PREPARATION ET CHARGEMENT DE LA VAISSELLE... FR-34
6. SELECTION D'UN PROGRAMME DE LAVAGE FR-43
7. ENTRETIEN ET NETTOYAGE FR-50
8. INSTRUCTIONS D'INSTALLATION FR-59
9. GUIDE DE DÉPANNAGE FR-73
   CHARGEMENT DES PANIERS: FR-79
   SPECIFICATIONS TECHNIQUES FR-81
   ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS...... FR-85

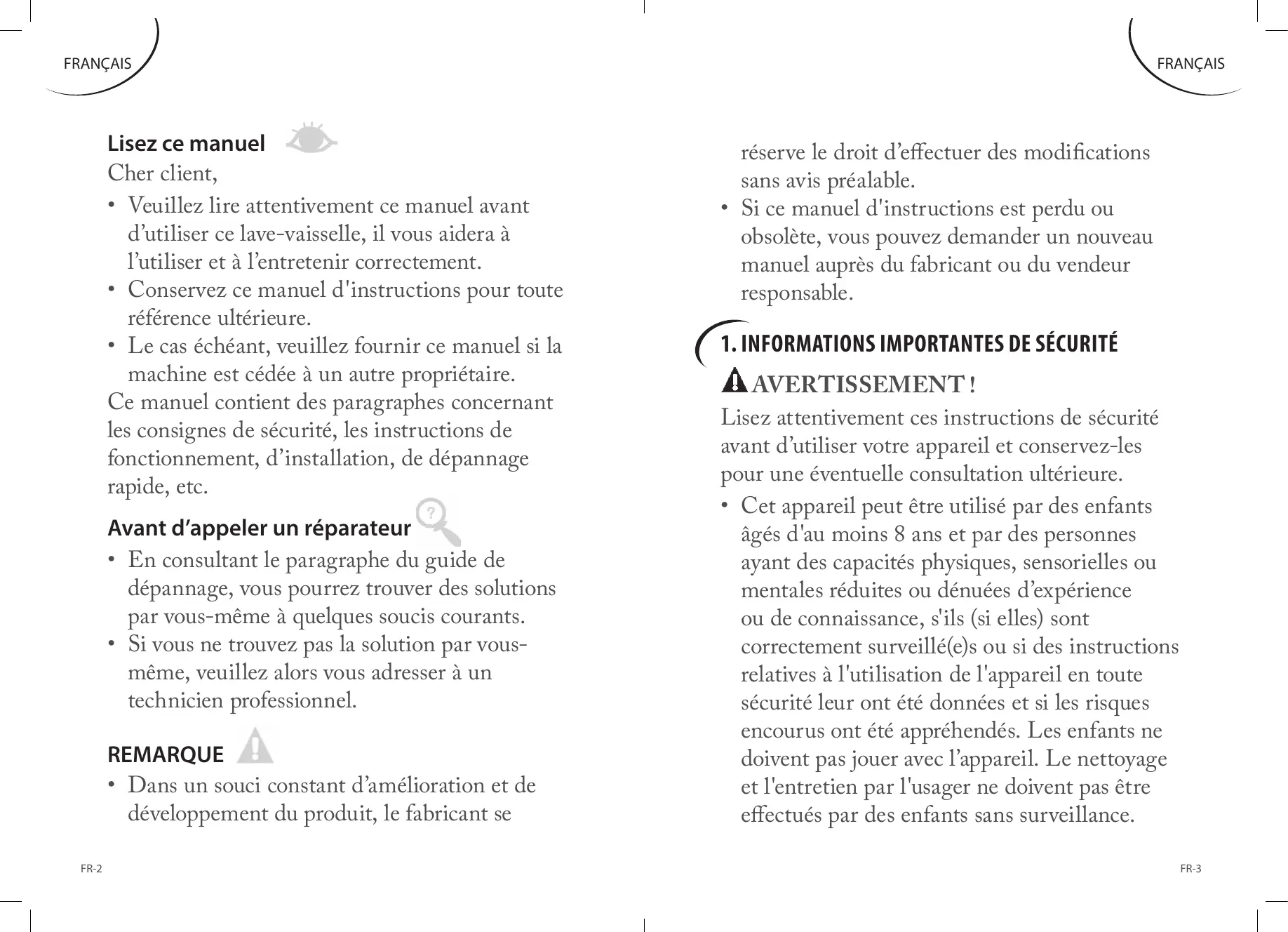

Lisez ce manuel

Cher client,

• Veuillez dire attentivement ce manuel avant d'utiliser ce lave-vaisselle, il vous aidera à l'utiliser et à l'entrenir correctement.
• Conservez ce manuel d'instructions pour toute reférence ultérieure.
  Le cas échéant, veuilles fournir ce manuel si la machine est cédée à un autre propriété. Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant le paragraphe du guide de dépannage, vous pourrez才知道 des solutions par vous-même à quelquesSoucis courants.
• Si vous ne trouvez pas la solution par vous-même, veuilles alors vous adresser à un technicien professionnel.

REMARQUE

• Dans un souci constant d'amélioration et de développement du produit, le fabricant se

réserve le droit d'effectuer des modifications sans avis préalable.
- Si ce manuel d'instructions est perdu ou obsolesse, vous pouvez demander un nouveau manuel auprès du fabricant ou du vendeur responsable.

1. INFORMATIONS IMPORTANTES DE SECURITÉ

A VERTISSEMENT!

Lisez attentivement ces instructions de sécurité avant d'utiliser votre apparéil et conservez-les pour une éventuelle consultation ultérieure.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, son ServiceAprès-Vente ou une personne de qualification similaire afin d'eviter un danger.

• Cet apparéil est destiné à être utilisé dans des applications domestiques et analogues telles que:

• des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnementes professionnels.

• des fermes.

• l'utilisation par les clients des hotels, motelels et autres environnements à caractère résidentiel.
  des environnements du type chambres d'hôtes.

• La porte ne doit pas laissée en position ouverte dans la mesure où cela pourraitprésenter un danger de basculement.

• MISE EN GARDE: Les couteaux et les autres ustensiles pointus doivent être placés dans le panier pointe vers le bas ou en position horizontale.

• Les ouvertures de ventilation ne doivent pas etre obstruées par un tapis.

• Les apparêils ne sont pas destinés à être mise en fonctionnement au moyen d'une minutes extérieure ou par un système de commande à distance séparé.

• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant des jours de tuyaux neufs et qu'il convient de ne pas réutiliser des jours de tuyaux usages.
• Le nombre maximal de couverts à laver : 12.
• La pression de l'eau d'alimentation : 0,04-1MPa.
  Utilisez uniquement des ensembles de raccordement conformes à la norme EN 61770 et recommends dans le pays.
• Concernant les instructions de nettoyage, reférez-vous au paragraph ci-après de la notice.

INSTRUCTIONS DE CONNEXION À LA TERRE

• Cet apparéil doit être connecté à la terre. En cas de mauvais fonctionnement ou de panne, la mise à la terre réduit la probabilité d'électrocution en permettant au courant des évacuer par un circuit de moindre résistance. Cet apparéil est élevé d'un cable électrique avec un fil conducteur et une borne de mise à la terre.
• La prise doit être insérée dans une prise électrique murale appropriée et mise à la terre en conformité avec toutes les réglementations et normes locales.
• Un branchement mal effectué en ce qui concerne la mise à la terre peut entrainer un risque de chocolélectrique.
• Consultez un électricien qualifié ou un installateur/agréé en cas de doute sur la mise à la terre de cet apparéil.
• Ne modifies pas la prise du cable fourni avec cet apparéil ; si elle ne rentre pas dans votre prise de courant,

• faites installer une prise aux normes par un électricien qualifié.

• Ne maltraitez pas cet apparéil, ne vous asseyez pas et ne vous mettez pasABOUT sur la porte ou sur une étagère du lave-vaisse.

• Ne faites pas fonctionner le lave-vaisselle sans que tous les panneaux internes soient correctement en place.
• Ouvrez la porte avec précaution lorsque le lave-vaisselle est en fonctionnement, il se peut que de l'eau soit projetée à l'extérieur.

• Ne placezaucun object lourd sur la porte et ne vous mettez pas debout dessus lorsqu'elle est ouverte.L'appareil pourrait basculer en avant.
  Lorsque vous chargez la vaisse à laver :

• Placez les objets pointus de façon à ce qu'ils ne puissant pas endommager les joints deporte ;

• Avertissement: Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier avec leurs pointes orientées vers le bas, ou places en position horizontale.

• Vérifiez que le compartment du détermagent est vide à la fin du cycle de lavage.

• Ne lavez pas d'ustensiles en plastique à moins qu'ils ne soient estampillés comme allant au lave-vaisselle.

• Pour les articles en plastique ne portant pas d'indication, consultez les recommendations du fabricant.

• N'utilise que des déterments et des liquides de rincege concus pour un lave-vaisselle automatique.
• N'utilisez jamais de savon, de lessive pour lave-linge ou de liquide vaisselle dans votre lave-vaisselle.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'ordinateil.
• Ne laissez pas la porte ouverte car quelqu'un pourrait trébucher dessus.
  Si le cable d'alimentation est endommagé, il doit imperativement être remplace par le fabricant, son agent de réparation ou une personne de qualification similaire, pour des raisons de sécurité.
• Pendant l'installation, le cable d'alimentation électrique ne doit pas être excessivement aplat ou tordu de manière dangereuse.

• Ne faites pas de modifications hasardeuses sur les systèmes de contrôle.

• Branchez le lave-vaisselle à l'aide de tuyaux neufs, les tuyaux anciens évientuèlement présents ne doivent pas être réutilisés.

Mise au rebut

• Débarrasssez-vous des éléments d'emballage de votre lave-vaisselle de façon responsable.

• Tous les matériaux d'emballage sont recyclables.

• Les parties plastiques portent une abréviation de standard international:

• PE pour polyéthylène, par exemple les feuilles d'emballage.
• PS pour polystyrene, par exemple les rembourages.

POM pour polyoxyméthylène, par exemple les clips en plastique.
PP pour polypropylène, par exemple Salt filler.
ABS pour acrylonitrile butadiène styrene, par exemple le panneau de contrôle.

A VERTISSEMENT!

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
  Pour la mise au rebut des emballages et du lave-vaisselle en fin de vie, adressez-vous à

un centre de recyclage. En particulier, coupez le cable d'alimentation électrique et rendez inopérant le dispositif de verrouillage de la porte.

• Les cartons d'emballage sont fabriqués à partir de papier recyclé et doivent être jetés dans un container de recyclage pour papier.
• En mettant au rebut ce produit de manière responsable, vous aiderez à prévenir les conséquences potentiellement négatives pour l'environnement et la santé humaine, résultat d'une élimination incorrecte de ce produit.
• Pour plus de détails concernant le recyclage de ce produit, veuilles contacter les administrations locales et le service de ramassage des poubelles de votre ville.
• MISE AU REBUT: Ne jetez pas ce produit avec les ordures menagères ne faisant pas l'objet de tri sélectif. La collecte de ce genre de déchet nécessite un traitement spécial.

2. GUIDE DE DÉMARRAGE RAPIDE

Pour plus de détails sur les méthodes d'utilisation, lisez le contenu correspondant dans ce manuel d'instructions.

Mettez l'appareil en marche.	Ouvrez la porte, appuyez sur le bouton On/Off (Marche / Arrêt) pourmettre l'appareil en marche.
Remplissez le compartment du détergent	Compartment A: Pour chaque cycle de lavage. Compartment B: Seulement pour les programmes avec prélavage. (Suivez les instructions d'utilisation!)
Vérifiez le niveau du liquide de rinçage	Indicateur mécanique C. Indicateur électrique sur le panneau de contrôle (si applicable).
Vérifiez le niveau du sel régissant	(Seulément pour les modèles avec système d'adoucissemment d'eau.) Indicateur électrique sur le panneau de contrôle (si applicable).S'il n'y a pas d'indicateur lumineux d'avertissement pour replir le réservoir de sel sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.
Chargez les paniers	Pour charger les paniers, reportez-vous au paragraphe intitulé « Chargement des paniers du lave-vaisselle ».
Choisissez un programme	Appuyez sur le boutonProgramme jusqu'à ceque l'indicateur lumineux du programme souhaité s'allume. (Voir le paragraphe intitulé « Instructions de fonctionnement »)

Faites tourner le lave-vaisselle.

Ouvrez le robinet d'eau et fermez la porte. L'appareil commencerà fonctionner immédiatement.

• Changement de programme

1. Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon le détergent a pu être deja répandu et l'eau déjà evacuée. Dans ce cas, il faudra remettre du détergent. 2. Appuyez sur le bouton Start/ Pause (Démarrage/Pause) pour arrêtier l'appareil. Appuyez sur le bouton du programme plus de 3 secondes, l'appareil se mettra en mode de veille, et vous pourrez alors changer le programme enCHOISIGSANT LE RÉGLAGE DU CYCLE DÉSIRÉ.

Pour rajouter des assiettes oublées dans le lavevaisselle

1.Appuyez sur le bouton Start/ Pause (Demarrage/ Pause) pour arreter le lavage.

A VERTISSEMENT!

Ouvrez soigneusement la porte. Prenez garde à la vapeur chaude en ouvrant la porte!

1. Entre bâillez la porte.

2. Une fois que les bras d'aspersion ont cesser de tourner, vous pouvez ouvrir la portecompétement.
   4.Ajoutez la vaiselle oubliée.
   5.Refermez la porte
   6.Appuyez sur le bouton Start/ Pause (Démarrage/ Pause) et le lave-vaisselle redémarrera après 10 secondes.

3. Si le lavevaisselle a ete etintpendant un cycle de lavage.

4. Si le lave-vaisselle a eté été entient pendant un cycle de lavage, lorsqu'il est rallumé il faut désir à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s'il venait d'être mis en marche.

Eteignez l'appareil.

Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips sonores puis s'arrête. Éteignez l'appareil en appuyant sur le bouton ON/OFF (Marche/Arrêt). Lorsque l'appareil est en mode de veille, il s'éteindra automatiquement après 30 minutes siaucun bouton n'est pressé.

Refermez le robinet d'eau, déchargez les paniers

Attention: Attendez quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de se casser. Ils secheront également mistrais ainsi. Tout d'abord, commencez le déchargement du panier inférieur.

3. INSTRUCTIONS DE FONCTIONNEMENT

IMPORTANT!

Pour une performance optimale de votre lave-vaisselle, lisez toutes les instructions de fonctionnement avant la première utilisation.

Panneau de contrôle

1. Bouton On/Off (Marche/Arrêt) Pourmettre en marche et éteindre l'appareil.
2. Indicateur d'alimentation S'allume lorsque l'appareil est mis en marche.
3. Indicateurs de programme : Indique le programme sélection;
4. Bouton de selection du programme de lavage : Appuyez sur le bouton pour selectionner le programme approprié.
5. Bouton du département : Appuyez sur ce bouton pour régler le département différé.
6. Indicateurs du départ différé : Affiche les possibités du départ différé (3/6/9/12)
7. Indicateur lumineux de niveau de sel et de liquide de rinceage : Indique quand le réservoir de sel a besoin d'être rechargé → Indicateur lumineux de fin : S'allume lorsque le programme de lavage est terminé
8. Bouton Start /Pause (Démarriage/Pause): Pour démarrer oumettre en pause le programme de lavage.

Description du lave-vaisselle

VUE AVANT

VUE ARRIERE

1. Panier supérieur
2. Tuyau interne
3. Panier inférieur
4. Réservoir de sel
5. Distributer

6. Étagère portetasses

7. Bras d'aspersion

8. Dispositif de filtrage
9. Branchement de l'arrivée d'eau
10. Tuyau dévacuation
11. Regleur

4. AVANT LA PREMIÈRE UTILISATION

Avant la première utilisation de votre lave-vaisselle :

A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5kg de sel dans le réservoir, puis replissez avec de l'eau jusqu'à ras bord.
C. Remplissez le distributeur de liquide de rençage.
D. Remplissez le compartment de détergent

A. Adoucisseur d'eau

Ladoucisseur d'eau se regle manuellement à l'aide du sélecteur de durée de l'eau.
- L'adoucisseur d'eau permet dePTRirer une partie des mineraux et des sels contenus dans l'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de 1'appareil.
- Plus il y a de minéaux dans l'eau, plus celle-ci est dure.
- L'adoucisseur doit être régle en fonction de la durée de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la durée de l'eau dans la zone où vous habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est unconqu pour permettre un réglage de la consommation du sel en fonction de la durée de l'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

Veuillez suivre les étapes suivantes pour régler le niveau de sel:

1. Fermer la porte et mettez le lave-vaisselle en marche.
2. Appuyez sur le bouton de On/Off(Marche/Arrêt) pendant plus de 5 secondes pour démarrer l'adoucisseur d'eau selon le réglage choisi dans les 60 secondes après que l'appareil a été mis en marche (les indicateurs lumineux de sel et de liquide de rinçage s'allumeront périodiquement lorsque les réglages choisis sont atteints).

3. Appuyez sur le bouton de programme pour sélectionner le réglage approprié en fonction de votre environnement local, les différents régages défileront dans l'ordre suivant: H4->H5->H6->H1->H2->H3;

4. Appuyez sur le bouton d'alimentation pour quitter le mode de réglage.

DURETÉ DE L'EAU				Position sélecteur	Consommation de sel (gramme/cycle)
°dH	°fH	°Clarke	mmol/l
0~5	0~9	0~6	0~0,94	H1--Indicateurs lumineux rapides :	0
6-11	10-20	7-14	1,0-2,0	H2--Indicateurs lumineux 90 mns :	9
12-17	21-30	15-21	2,1-3,0	H3-- Indicateurs lumineux rapides, 90 mns	12
18-22	31-40	22-28	3,1-4,0	H4--Indicateurs lumineux pour le verre	20
23-34	41-60	29-42	4,1-6,0	H5-- Indicateurs lumineux rapides pour le verre	30
35-55	61-98	43-69	6,1-9,8	H6-- Indicateurs lumineux 90 mns pour le verre	60

Remarque : 1

1^ dH = 1,25^ Clarke = 1,78^ fH = 0,178 mmol / l

dH: degré allemand

fH : dégré français

Clark: degré britannique

Remarque : 2

Réglages des paramètres en usine H4 (EN 50242).

Contactez votre fournisseur d'eau local pour connaître la durée de l'eau dans votre zone.

REMARQUE:

Si vous modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter ce paragraphe.

ADOUCISSEUR D'EAU

La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle, des dépôts se formeront sur la vaisselle et les ustensiles.

Cet apparéil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux prênts dans l'eau.

B. Remplissage du sel dans l'adoucisseur

N'utilisez que du sel condu specialement pour lave-vaisselle.

Le réservoir de sel estitué sous le panier inférieur et doit être rempli comme expliqué.

Procedez de la maniere suivante:

Avertissement!

• N'utilisez que du sel spécial lave-vaisselle! Tout autre type de sel non spécifique

destiné au lave-vaisselle en particulier le sel de table, pourrait endommager l'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et déclinera toute responsabilité quant aux dommages causés.

• Versez le sel uniquement avant de lancer un cycle. Cela évitera toute corrosion due à la présence au fond de l'appareil de grains de sel ou d'eau salée ayant légarement débordé(e).

A. Retirez le panier du bas et dévissez le bouchon du réservoir de sel. 1
B. Placez le bout de l'entonnoir (fourni) dans le trou et versez environ. 1,5 kg de sel pour lave-vaisselle
C. Terminatez de replir le réservoir avec de l'eau jusqu'au niveau maximum. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2

D. Une fois le réservoir rempli, revissez fermement le bouchon.
E. L'indicateur lumineux signalant qu'il n'y a plus de sel s'eteindra après que le réserveir a eté rempli de sel.
F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel (nous vous conseillons d'utiliser un programme court). Si vous ne le faites pas, des pieces importantes de l'appareil comme le système de filtrage ou la poursaient être endommagées par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE:

1. Ne rajoutez du sel dans le réserveir que lorsque l'indicateur lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réserveir a eté rempli, cela dépend de la vitesse à laquelle le sel se dissout. Si votre modele ne compte pas d'indicateur lumineux pour le sel sur le panneau de contrôle ( comme certains modèles), vous pouvez estimer à peu antes quand remettre du

sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.

1. Si du sel s'est repandu, executez un programme rapide ou de trempage pour le supprimer.

C. Remplissage du distributeur de liquide de rençage

Distributeur de liquide de rinceage

Le liquide de rinceage est librependant le rinceage final pour éviter que l'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'humidité résiduelle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rinceage. Le distributeur de liquide de rinceage se trouve dans la porte à côté du compartment de détergent. Pour replir le réserve du distributeur, ouvre le bouchon et versez le liquide de rinceage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réserve du liquide de rinceage est d'environ 110ml.

Fonction du liquide de rinceage

Le liquide de rinceage est automatiquement deversé lors du dernier rinceage, pour que le rinceage soit le meilleur possible et pour un sechage sans traces sur la vaisselle.

Avertissement!

N'utilisez que du liquide de rincage de marques reconnues pour votre lave-vaisselle. Ne mettez dans le réserveir de liquide de rincage aucun autre liquide (par exemple agent nettoyant pour lave-vaisselle, dénergent liquide). Cela endommagerait votre apparéil.

Quand faut-il rajouter du liquide de rinçage

S'il n'y a pas d'indicateur lumineux d'alerte correspondant sur le panneau de contrôle, vous pouvez savoir s'il faut rajouter du liquide de rinceage en regardant la couleur de l'indicateur optique « C » situé à côté du bouchon. Lorsque le réservoir de liquide de rinceage est plein, l'indicateur optique est complètement noir. La taille du point noir diminue à mesure que la quantité de liquide de rinceage se réduit. Ne laissez jamais le niveau de liquide de rinceage

diminuer à moins d'un quart de la contenance du réservoir.

Au fur et à mesure que le niveau de liquide de rincege baisse, la taille du point noir diminue, comme indiqué sur l'illustration ci-dessous.

Plein
3/4 rempli
1/2 rempli
1/4 plein - Rajoutez du liquide pour ne pas avoir
de traces sur la vaissele Vide

C (Indicateur de liquide de rinceage)

1. Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche « open » (gauche) et retirez-le.

2. Versez délicatement le liquide de rincege dans son distributeur, tout en évitant tout débordement.

3. Remettez le bouchon en place, en l'alignant avec la flèche « open » et en tournant vers la flèche « closed » (droite).

REMARQUE:

Retirez avec soin tout liquide de rinçage qui aurait débordé pendant le replissage avec un chiffon absorbant, pour éviter que cela mousse troppendant le cycle suivant. N'oubliez pas de remettre le bouchon avant de fermer la porte.

Réglage du distributeur de liquide de rinceage

Manette de

réglage (Rinçage)

Le distributeur de liquide de rincege compte 4 ou 6 positions de réglage.

Commencez

toujours avec le distributeur sur la position "4". Si vous avez des problèmes de traces ou de mauvais séchage, augmentez la quantité délivrée par le distributeur en retardant le couvercle du distributeur et en faisant tourner le cadran sur

la position "5". Si la vaisse ne s'est pas correctement ou presente des traces, faites tournier le cadran sur la position suivante plus élevé jusqu'à ce que la vaisse soit exempte de traces. Le réglage recommendé est la position "4". (Le réglage par défaut est "4").

REMARQUE:

Augmentez la dose si vous voyagez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage.

Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.

D. Fonction du détergent

Les ingrédients chimiques qui composent le dédTangent sont nécessaires pour éliminer, écraser et évacuer toute la saleté du lave-vaisselle. La plupart des dédTergents de qualité dans le commerce sont capables de replir cette mission.

AVERTISSEMENT!

Utilisation correcte du détergent
N'utilisez que du détergent concu spécifique

pour lave-vaisselle. Conservez votre dédTangent au frais et au sec.

Ne mettez le détergent en poudre dans le lave-vaisselle que juste avant de démarrer le programme de lavage.

Detergents

Il y a trois sortes de détergents

1. Avec des phosphates et du chlore
2. Avec des phosphates et sans chlore
3. Sans phosphates et sans chlore

Normalement les déterments récents en poudre sont sans phosphates. Ils n'ont pas d'action adoucissant liée aux phosphates. Dans ce cas, nous vous recommendons de replir le réservoir de sel avec du sel spécifiquement conçu pour lave-vaisselle même si la durée de l'eau est de seulement 6^ . Si vous utilisez des déterments sans phosphates avec de l'eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas utilisez plus de déterment pour obtenir un meilleur résultat. Les déterments sans chlore laissent moins de traces blanches.

Les taches fortes et les taches de couleur ne seront pas entièrement enlevées. Le cas échéantCHOISSEZ un programme à plus haute température.

Detergent concentré

Selon leur composition chimique, les détergents peuvent être divisés en deux catégories :

• les déterments classiques alcalins avec ingrédients caustiques
• et les détergents avec peu d'alcalins mais avec des enzymes naturelles.

Détergent en tablettes

Selon la marque, les tablettes de dénergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes,CHOISSEZ donc des programmes longs, pour assurer que tous les résidus de dénergent auront pu'être éliminés.

Distributeur de dédTergent

Vous doivent rajouter du dédTangent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans

le tableau des cycles de lavage. Notre lave-vaisselle nécessite moins de détermgent et de liquide de rincege qu'un lave-vaisselle classique. Généralement, une seule cuillère à soupe de détermgent est nécessaire pour une charge de vaisselle normale. Augmentez cependant la dose en cas de vaisselle particulièrement sale. Ajoutez toujours le détermgent juste avant de démarrer le lave-vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Quantité de dédTangent à utiliser

REMARQUE:

• Si le couvercle est fermé : appuyez sur le bouton d'ouverture. Le couvercle se soulèvera.

• Ajoutez toujours le détergent juste avant de démarrer le cycle de lavage.
  Utilisez uniquement des détergents de marques pour votre lave-vaisselle.

AVERAGEMENT:

Le dénergent pour lave-vaisselle est corrosif!
Gardez-le hors de portée des enfants.

Remplissage du compartment à détergent

Remplissez le compartment du distributeur de dédTangent avec du dédTangent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :

A. Emplacement du détermgent pour le cycle de lavage principal.
B. Emplacement du détergent pour le cycle de prélavage.

Veuillez suivre les indications du fabricant concernant le dosage et la conservation du

détergent. Ces informations se trouvent sur l'emballage du détergent.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.

En cas de vaisselle particulièrement sale, mettez une dose de dénergent supplémentaire dans le compartment de prélavage. Ce dénergent sera utilisé pendant la phase de prélavage.

REMARQUE:

• Vous trouvrez des informations sur la quantité de dédTangent pour un seul programme à la page 41.
• Soyez conscient(e) que, selon la souillure de l'eau, le réglage peut être différent.
• Veuillez aussi suivre les recommandations du fabricant figurant sur les paquets de détergents.

5. PREPARATION ET CHARGEMENT DE LA VAISSELL

Recommendations

• Évitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisselle.
  Utilisez un dédTangent doux décrit comme "protégeant la vaisselle". Si nécessaire, obtenez plus d'informations auprès des fabricants de dédTangent.
• Pour les articles particulièrement fragiles,CHOISSEZ des programmes à bassetemperature.

Pour éviter toute casse, ne retirez pas la vaisselle en verre et les couverts immédiatement après la fin du programme.

Les articles suivants peuvent/ne peuvent pas aller au lave-vaisselle :

Ne convenient pas

• Les couverts avec des manches en bois, en corne, porcelain ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts anciens comportant des parties collées qui ne résistant pas à la chaleur.
• Les couverts et vaisse l soudés
• Les articles en cuivre ou en étained
• Les articles en cristal
• Les articles en acier ayant tendance à rouiller
• Les assiettes et plats en bois
• Les articles en fibres synthétiques

Conviennent dans une certaine mesure

• Certains verres qui blanchiront après un certain nombre de cycles de lavage
• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les écors sérigraphiés sur la vaiselle peuvent se décolorer avec les lavages féquents.

Recommendations pour le chargement et le déchargement du lave-vaisselle

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers.

Les fonctions et l'apparance des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tous les restes importants d'aliments de la vaisselle à laver. Faites ramollir tout résidu brûlé dans les poèles ou casseroles.

Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaisselle dans le lave-vaisselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poêles, etc. se placent à l'envers.
2. Ceux qui comportent des courbes ou des creux doivent etre place en biais pour que I'eau puisse s'ecouler.

3. Tous les ustensiles doivent etre disposés avec soin pour quils ne puissant pas se renverser.

4. Tous les ustensiles doivent être disposés de manière à ce que les bras d'aspersion puissant se mouvoir sans obstruction pendant le lavage.

REMARQUE:

Les très petits articles ne doivent pas être lavés au lave-vaisselle car ils pourraient facilement tomber hors du panier.

• Chargez les articles creux comme les poêles, les tasses et les verres etc. avec leur ouverture dirigée vers le bas pour que l'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse à la base.
• Les articles de vaisse et les couverts ne doivent pas etre les uns dans les autres et ne doivent pas se recouvrir.
  Pour éviter tout dommage aux verres, ne les laissez pas se toucher.

• Chargez les articles les plus volumineux ou leurs qui sont les plus difficiles à nettoyer dans le panier inférieur.
  Le panier supérieur est concu pour le nettoyage des articles les plus délicats tels que les verres, les tasses à thé et à café.

• Les couteaux à lame longue constituent un danger s'ils sont ranges avec leur pointe vers le haut!

• Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
• Ne surchargez pas votre lave-vaisselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchéancement de la vaisse

Pour éviter que des gouttes d'eau tombent du panier supérieur sur le panier inférieur, nous vous recommendons

de commencer à vider d'abord le panier du bas, puis celui du haut.

Procedure normale de chargement

A. Chargement du panier supérieur

Le panier
supérieur est concu
pour accueillir les
articles de vaisselle
les plus délicats
et les plus légers,
comme les verres,

les tasses à thé et à café et leurs soucoupes, ainsi que les assiettes, les petitsols et les plats pas trop creux (s'ils ne sont pas trop sales). Positionné la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

B. Chargement du panier inférieur

Nous vous recommendons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poêles, couvercles, plats et bols comme indiqué ci-dessous. Il est préféable demettre les plats et les couvercles sur le côté pour éviter de bloquer la rotation du bras d'aspersion supérieur. Le

diametre maximum

conseilé pour les assiettes en face du distributeur de dénergent est de 19 cm, afin de ne pas entraver l'ouverture de celui-ci.

Nous vous rappelons que :

• Les casseroles, saladiers, etc., doivent toujours être placés à l'envers.

• Les articles représentant des parties creuses doivent être placés de biais pour que l'eau puisse s'évacuer.

• Le panier inférieur comprend des pointes repliables pour permettre de placer plus de casseroles et de poêles, ou des articles de plus grande taille.

C. Réglage en hauteur du panier supérieur

La hauteur du panier supérieur peut être facilement ajustée pour accueillir des plats de plus grande taille sur l'étagère supérieur et inférieure. Le panier supérieur peut être régle en hauteur en plaçant ses roues sur des hauteurs de rail différentes.

Roues

D. Repli des étagères porte-tasses

Pour permettre un meilleur emplement des tasses, les pointes du panier peuvent se replier comme illustré ci-dessous.

Pour permettre un meilleur emplement des poêles et des casseroles, les pointes du panier peuvent se replier comme illustré ci-dessous.

F. Chargement du panier à couverts

Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si l'étagère a des paniers lateraux, les cuillères doivent être chargees séparément dans les fentes appropriées. Les longs ustensiles doivent être placés à plat sur le devant du panier supérieur comme indiqué sur l'illustration.

Pour un nettoyage de qualité supérieure, placez les couverts dans le panier en veillant à ce que :

• Ils ne soient pas collés les uns aux autres.
• Les couverts soientrangés avec le manchevers le bas.
• Les longs ustensiles soient placés au milieu.

A VERTISSEMENT!

• Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.
• Disposez toujours les ustensiles pointus la pointe vers le bas!

6. SELECTION D'UN PROGRAMME DE LAVAGE

Tableau des cycles de lavage

A Remarque: () Signifie: Le distributeur de liquide de rincege doit'être rempli.

Programme	Informations pour lechioix du programme	Description du cycle	Détergent pour prélavage / lavage principal	Durée du cycle (min)	Énergie (kWh)	Eau (L)	Liquide de rinchage
Intensif	Pour la vaiselle très sale et les casseroles, poêles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C)	5/25g 1 ou 2 pieces	160	1,5	18,5	★
		Lavage (60°C)
		Rincage	160
		Rincage
		Rincage (65°)
		Séchage
Normal	Pour la vaiselle raisonnablement sale, par exemple marmites, assiettes, verres et poêles pas trop sales.	Prélavage (45°C)	5/25g	180	1,25	15	★
		Lavage (55°C)
		Rincage	180
		Rincage (65°)
		Séchage
ECO (*EN 50242)	Cycle standard journalier pour une vaisselle normalement sale, celle que casseroles, assiettes et verres.	Prélavage Lavage (45°C) Rinchage (65°) Séchage	5/25g	185	0,91	11	★
Verre Y	Pour les verres, le cristal et la porcelainine fine légèrement sales.	Prélavage Lavage (40°C) Rinchage Rinchage (60°) Séchage	5/25g	120	0,85	14,5	★
90° 90 mns	Pourla vaisselle normalement sale qui nécessite un lavage rapide.	Lavage (65°C) Rinchage Rinchage (65°) Séchage	30g	90	1,35	12,5	★
Rapide ☐	Programme plus rapide pour une vaisselle peu sale ne nécessitant pas de séchage.	Lavage (45°C) Rinchage Rinchage (55°)	20g	40	0,75	11.5

REMARQUE:

*EN 50242 : Ce programme est le cycle test, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité : 12 couverts
• Position du panier supérieur: roues engagées sur les rails du haut
• Position de réglage du liquide de rinçage : 6
  PI: 0,49w; Po:0,45w

Mise en marche de l'appareil

Lancer un cycle de lavage

1. Sortez les paniers supérieur et inférieur, chargez la vaisselle puis rentrez les paniers. Il est recommendé de charger le panier du bas en premier, puis celui du haut (voir le paragraphe intitulé "Chargement du lavevaisselle").
2. Versez le dédTangent (voir le paragraphe intitulé « Sel, dédTangent et liquide de rinceage »).
3. Insérez la prise du cable d'alimentation dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V/50 Hz, les

specifications de prise 10A 250V alternatif. Assurez-vous que l'alimentation en eau est activée à pleine pression.

1. Ouvrez la porte, appuyez sur le bouton de mise en marche, et l'indicateur lumineux de fonctionnement s'allumera.
2. Appuyez sur le bouton de programme, le programme de lavage permute selon la série suivante :

Intensif -> Normal -> Eco -> Verre -> 90 mns -> Rapide;

Lorsqu'un programme est selectionné,
l'indicateur lumineux correspondant
s'allumera. Puis refermez la porte et l'appareil démarrera le cycle.

Changement le programme au milieu du cycle

Commentaires préalables :

1. Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon le dénergent aura pu déjà se repandre et l'appareil aura déjà evacué l'eau. Dans ce cas, il faudra remettre du dénergent dans le compartment (voir le paragraphe intitulé "Ajouter du dénergent").

2. Ouvrez la porte, appuyez sur le bouton Start/Pause (Démarriage/Pause) pour arrêter l'appareil. Appuyez sur le bouton de programme et maintenez-le pressé pendant au moins 3 secondes; l'appareil se mettra en mode de veille, et vous pourrez alors changer le programme pour le cycle désiré (voir le paragraphe intitulé " Démarrer un programme de lavage...").

REMARQUE:

Si vous ouvre la porte durant un cycle de lavage, l'appareil se mettra en mode de pause. L'indicateur lumineux du programme s'arrête de clignoter et le lave-vaisselle émettra un signal sonore une fois par minute jusqu'à ce que la porte soit refermée. Une fois la porte reférémée, l'appareil se remettra en marche.

You've oublié de placer un plat?

Vous pouvez rajouter un plat oublié tant que le compartment du dédTangent ne s'est pas ouvert.

1. Entre baillez la porte.

2. Une fois que les bras d'aspersion ont cesser de tourner, vous pouvez ouvrir la portecompletement.

3. Ajoutez les articles oubliés.

4. Refermez la porte
5. L'appareil se remettra en marche.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvre la porte du lave-vaisselle. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils secheront également mistroux ainsi.

- Éteindre le lave-vaisselle

L'indicateur lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé.

1. Ouvrez la porte. Éteignez le lave-vaisselle en appuyant sur le bouton ON/OFF.
2. Fermez l'arrivée d'eau!

Ouvrez la porte avec précaution.

La vaisselle chaude est très sensible aux chocs. Laissez refroidir la vaisselle pendant 15 minutes environ avant de décharger le lave-vaisselle.

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant dePTRirer la vaisselle. Ainsi, la vaisselle sera moins chaude et sechera mistrux.

- Déchéancement du lave-vaisselle

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz le panier inférieur avant le panier supérieur. Cela permet d'eviter que de l'eau tombe du panier supérieur sur le panier inférieur.

A VERTISSEMENT!

Il est dangereux d'ouvrir la porte pendant le lavage, vous pourriez etre brule(e) par l'eau chaude.

7. ENTRETIEN ET NETTOYAGE

Système de filtration

Le filtrre permet d'eviter que de gros restes d'aliments et d'autres objets puissant passer dans la pompe. Ces résidus pourraient bloquer le filtrtre, c'est pourquoi ils doivent etre retires.
Le systeme de filtrage consiste en un filtrdegrossissant, un filtr plat (filtr principal) et un microfiltrre (filtr fin).

Filtre principal 1

Les particules d'aliments et de saleté recueillies dans ce filtré sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et éliminées via l'évacuation d'eau.

Filtre dégrossissant 2

Les éléments plus gros, tels
que des morceaux d'os ou
de verre, qui pouraient
obstruer l'évacuation d'eau,
sont piégés par le filtre
dégrossissant. Pour retirer
les articles pris dans le
filtre, appuyez doucement
sur le loquet en haut de ce filtre et retirez-le.

Filtre fin 3

Ce filtré retient les particules d'aliments et de saleté dans le faisard pour éviter qu'elles se déposent de nouveau sur la vaisselle en cours de lavage.

Dispositif de filtrage

Le dispositif de filtrage permet dePTRirer efficacement les particules d'aliments de I'eau de lavage, pour permettre le recyclage de celleci pendant le cycle. Pour une performance et un résultat optimal, le filtrre doit etre nettoyeregulierement. Pour cette raison, c'est une bonne idee de PTRirer tout residu important de nourriture pris dans le filtrre après chaque cycle de lavage, en rincant le recipient et le filtrre en demi-cercle a I'eau courante. Pour PTRirer le dispositif de filtrage, tirez I'anse du recipient vers le haut.

AVERAGEMENT!

• N'utilisez jamais votre lave-vaisselle sans que les filtres soient bien en place.
• Un mauvais positionnement des filtres peut réduire la performance de votre apparéil et endommager la vaisselle.

1

Étape 1: Tournez le filtré dans le sens contraire des aiguilles d'une montre.

2

Étape 2: retirez le dispositif de filtrage

REMARQUE:

Lorsque vous suivez cette procédure de l' étape 1 à l' étape 2, le dispositif de filtrage sera retire; pour le réinstaller, inversez la procédure de l' étape 2 à l' étape 1.

Remarques:

• Àprous chaque cycle, vérifiez s'il y a des débris dans le contrôle pour éviter tout blocage futuror.
• En devissant le filtr de grossissant, vous pouvezPTRer l'ensemble du dispositif de filtrage. Retirez tout residu d'aliments et nettoyez les filtrres sous I'eau courante.

REMARQUE:

L'ensemble du dispositif de filtrage doit etre nettoyé une fois par semaine.

Nettoyage des filtrés

Pour nettoyer le filtré dégrossissant et le filtré fin, utilisez une Brosse de menage. Assemblez de nouveau les différents filtres comme indiqué sur les illustrations des pages 50 et 52 et remettez en place l'ensemble du dispositif de filtrage dans le lave-vaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

AVERAGEMENT!

Lorsque vous nettoyez les filtrres, ne les exposez pas à des chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut être nettoyé à l'aide d'un chiffon légarement humide.

Après nettoyage, veillez à bien le secher.

Pour les surfaces extérieures, utilisez une cire pour apparèils menagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur chaque partie que ce soit du lave-vaisselle.

Nettoyage de la porte

Pour nettoyer les bords
autour de la porte, utilisez
un chiffon doux, humide
et chaud uniquement. Pour
éviter que l'eau pénétre dans
le dispositif de verrouillage
de la porte et atteigne les
composants électriques,
n'utilisez pas de produits
nettoyants en aérosol, quels
qu'ils soient.

A VERTISSEMENT!

• N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait

endommager le dispositif de verrouillage de la porte et les composants électriques.

• N'utilisezaucunagent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Précautions contre le gel

Veuillez prendre des mesures contre le gel pour protégger votre lave-vaisselle en hiver. ÀpRES chaque'utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

1. Débranchez le courant électrique alimentant le lave-vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Évacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour recupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
5. Retirez le filtré dans le fond de la cuve et retirez l'eau du faisard avec une éponge.

REMARQUE:

Si vous lave-vaisselle ne peut pas fonctionner en raison de gel, veuilles consulter un technicien professionnel.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer régulièrement les bras d'aspersion pour-retirer les produits chimiques liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour-retirer lebrasd'aspersion supérieur,
maintenez1'ecrou et faites pivoterlebras dans les
sensdesaiguillesd'une montre.

Pour-retirer lebrasd'aspersioninférieur,retirez-le simplyenle tirantversle haut.

Lavez les bras d'aspersion dans de l'eau savonneuse chaude, et nettoyez-les avec une Brosse douce. Remettez-les en place après les avoir bien rincés.

Pour garder votre lave-vaisselle en bon état

- Àprouschaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laisserz la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

- Débrancher le cable de la prise de courant

Avant tout nettoyage ou opération d'entretien, débranchez toujours le cable d'alimentation de la prise électrique murale.

- Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez aucun solvants ni produits de nettoyage abrasifs.

Utilisez uniquement un chiffon avec de l'eau chaude et savonneuse.

Pour-retirer des taches ou des traces des surfaces interieures,utilisez un chiffon légèrement humidifié avec de l'eau et un peu de vinaigre,ou un produit nettoyant spécifique conçu spécifique pour les lave-vaisselle.

• En cas de non-utilisation prolongée

Nous vous recommendons d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de débrancher le cable de la prise électrique, de fermer l'arrivée d'eau et de laisser la porte du lave-vaisselle entrouverte. Cela augmentera la durée de vie des joints de la porte et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

• Déplacer l'appareil

Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

Joints

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs.

8. INSTRUCTIONS D'INSTALLATION

Attention:

L'installation des tuyaux et des équipements électriques doit être effectuee par un professionnel qualifie.

A VERTISSEMENT!

Risque de chocoléctrique
Déconnectez le cable d'alimentation
electrique avant d'installer le lavevaisselle.

Ne pas respecter les prsentes instructions peut provoquer la mort ou un choc électrique.

Préparations à l'installation

L'emplacement d'installation du lave-vaisselle doit etre a proximite du robinet d'arrivee d'eau existant, de la bouche d'évacuation et d'une prise de courant.

Un côté du placard de l'évier doit être choses pour facilititer la connexion des tuyaux d'évacuation du lave-vaisse.

Remarque: Veuillez vérifier les accessoires d'installation (crochet l'esthetique du panneau, vis)

Veuillez dire attentivement les instructions d'installation.

Illustrations des dimensions du placard et position d'installation du lave-vaisselle Les préparations nécessaires doivent etre effectuees avant de deplacer le lave-vaisselle a 1'endroit d'installation.

1. Choisissez un endroit après de l'évier pour faciliter l'installation d'entrée et de vidange des tuyaux (voir le schéma 1).
2. Si un lave-vaisselle est installé dans le coin du placard, il doit y avoir un peu d'espace (illustré sur le schéma 2) lorsque la porte est ouverte.

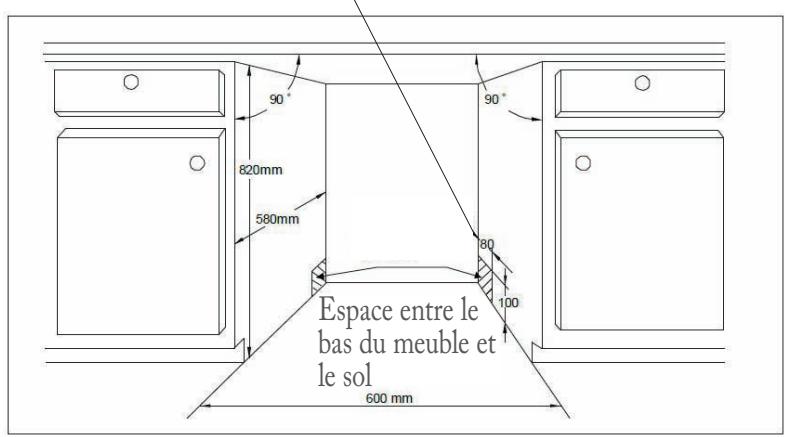

[Schéma 1]

Dimensions du placard Moins de 5mm entre le haut du lave-vaisselle et le placard et la porte extérieure en alignement avec le placard.

Entrées du cable d'alimentation, du tuyau de vidange et du tuyau d'approvisionnement en eau

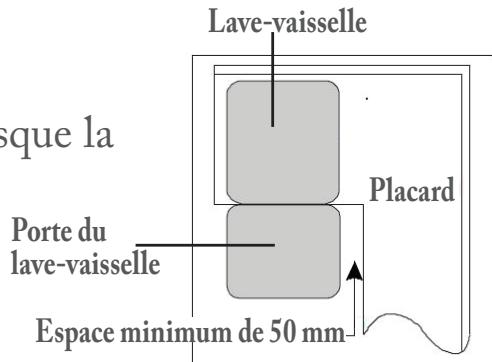

[Schéma 2]

Espace minimum lorsque la porte est ouverte

Dimensions et installation du panneau esthétique

1. Le panneau de bois esthétique peut être traité comme illustré sur le schéma 3.

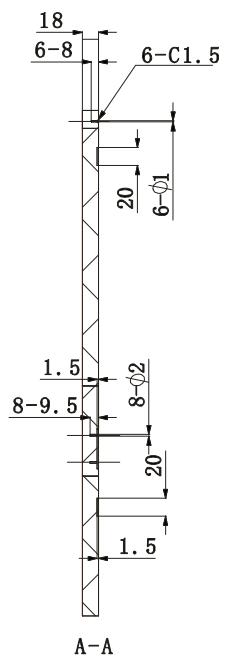

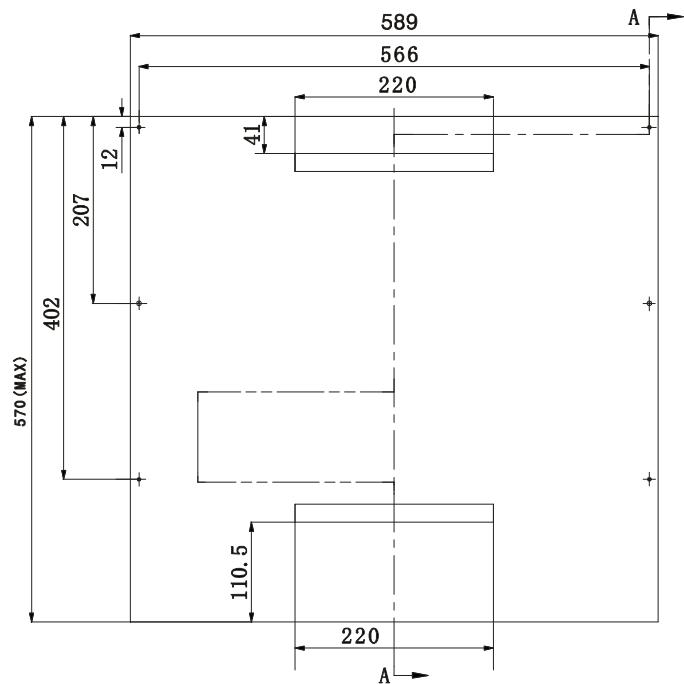

[Schéma 3]

Le panneau esthétique doit être traité en conformité avec les dimensions illustrées

(mm)

1. Poser la porte d'habillage et l'immobiliser sur la face avant du lave vaisselle à l'aide des adhésifs. Ensuite la fixer avec les vis(voir figure 4b)

[Scheme 4a]

Installation du panneau esthétique

Enlevez les quatre vis courtes
Attachez les quatre vis longues

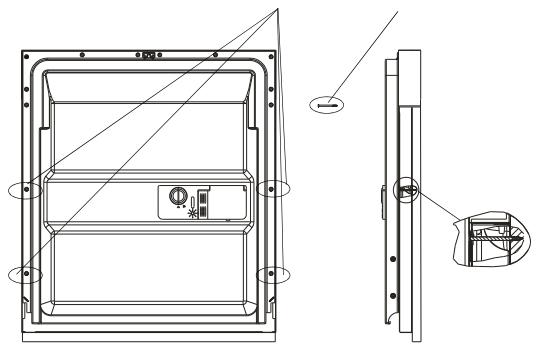

[Schéma 4b]

Installation du panneau en bois esthétique

1. Enlevez les quatre courtes vis
2. Attachez les quatre vis longues

Réglage de la tension du ressort de la porte

Les reissorts de la porte sont fixés en usine selon la tension appropriée pour la porte extérieure. Si le panneau en bois esthétique est installé, vous devrez régler la tension du reissort de la porte. Tournez la vis de réglage pour entrainer

le dispositif de réglage pour ajuster la tension ou pour détendre le cable d'acier (voir le schéma 5). La tension du ressort de la porte est correcte lorsque la porte reste horizontal lorsque elle est complètement ouverte, et se ferme en la soulevant avec une légère levée d'un doigt.

[Scheme 5]

Réglage de la tension duressort de la porte

Connexion des tuyaux de vidange

Insérez le tuyau de vidange dans une conduite d'évacuation principale avec un diamètre minimum de 40 mm, ou laissez-le pendre dans l'évier, enPNANT soin d'eviter tout coude ou écrasement du tuyau. La hauteur du tuyau de vidange doit'être inférieure à 1000mm.

Veuillez installer le tuyau de vidange dans une des positions A ou B.

Etapes d'installation du lave-vaisse

1. Installez la porte du meuble sur la porte extérieure du lave-vaisselle en utilisant les fixations fournies. Reportez-vous au modele pour le positionnement des fixations.
2. Réglez la tension des ressorts de la porte en tournant une clé Allen dans le sens des aiguilles d'une montre pour serrer les ressorts à gauche et à droite de la porte. Ne pas procéder à ce réglage pourrait cause des dommages sur votre lave-vaisse (schéma 2).

3. Connectez le tuyau d'arrivée à l'alimentation en eau froide.

4. Branchez le tuyau de vidange. Reportez-vous à l'illustration (schéma 6).

5. Branchez le cable d'alimentation.
6. Apposez la bande de condensation sous la surface de travail du meuble. Veuillez vous assurer que la bande de condensation affleure le bord de la surface de travail.
7. Placez le lave-vaisselle en position (schéma 4).
8. Nivelez le lave-vaisselle. Le côté arrêtè peut être réglé de l'avant du lave-vaisselle en tournant la vis Allen dans le milieu de la base du lave-vaisselle (schéma 5 A). Pour régler les pieds avant, utilisez un tournevis plat et tournez les pieds avant jusqu'à ce que le lave-vaisselle soit nivélé (schéma 5B).
9. Le lave-vaisselle doit être sécurisé en place. Il a deux manières de procéder :
   A. Plan de travail normal : Insérez le crochet d'installation dans la fente du plan latorial et fixez-le au plan de travail avec les vis à bois (schéma 6).
   B. Plan de travail en marbre ou en granit : Fixez le côté avec une vis. (schéma 7).

Le lave-vaisselle doit être nivele pour assurer un fonctionnement correct des étagères et une performance optimale de lavage.

1. Placez un niveau à bulle sur la porte et sur l'étagère dans le lave-vaisselle comme illustré pour vérifier que le lave-vaisselle est nivélé.
2. Nivelez le lave-vaisselle en ajustant les trois pieds de nivellement individuellement.
3. Lorsque vous nivelez le lave-vaisselle, veuillez faire attention à ne pas faire basculer le lave-vaisselle.

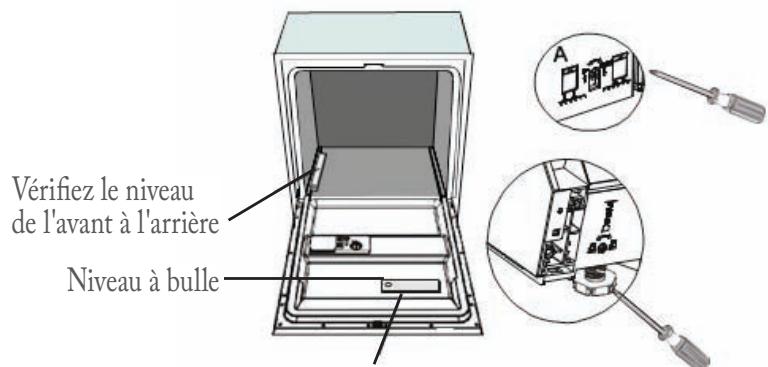

[Schéma 8]

Illustration de l'ajustement des pieds

REMARQUE:

La hauteur maximale de réglage des pieds est de 50~mm .

Vérifiez le niveau d'un côte à l'autre

Connexions électriques

A VERTISSEMENT!

Pour votre sécurité :

• N'utilisez pas de cable d'extension ou un convertisseur de tension avec cet apparéil.
• Vous ne devez sousaucun prétexte couper ouretirer.
• la connexion à la terre du cable d'alimentation.

Spcifications electriques

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaisselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommendé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

Branchement électrique

Vérifiez que la tension et la fréquence de votre réseau correspondant à celles indiquées sur la plaque signalétique de l'appareil. Insérez uniquement le cable dans une prise électrique qui est reliée correctement à la terre. Si la prise de courant sur laquelle vous souhaitez brancher l'appareil ne convient pas, faites-la replacer只为tô qu'utiliser des adaptateurs et autres accessoires qui pourrait cause une surchauffe ou des brûlures.

Vérifiez
qu'il existe
un
branchement
à la terre
conforme
avant
utilisation.

Alimentation en eau froide

Branchez le tuyau d'arrivée d'eau froide sur un embout filtré de 19mm et assurez-vous que le branchement est fermement serré.

Si les tuyaux sont neufs ou s'ils n'ont pas ete utilisés pendant un certain temps, laissez l'eau couler pour vérifier que l'eau est propre. Cette

précaution permet d'eviter le risque d'obstruction de l'arrivée d'eau et les dégats correspondants que cela peut causer à l'appareil.

A VERTISSEMENT!

Refermez le robinet après usage.

Positionnement de l'appareil

Installez le lave-vaisselle dans l'endroit désiré. La face arrière du lave-vaisselle doit toucher le mur derrière lui, et les côtes se placent le long du mur ou des meubles contigus. Le lave-vaisselle comporte des tuyaux d'arrivée et d'évacuation d'eau qui peuvent se placer à gauche ou à droite pour facilitier l'installation.

Comment évacuer l'eau accumulée dans les tuyaux

Si l'évier se trouve à plus d'un mètre du sol, l'eau en excès ne peut pas s'évacuer directement dans l'évier. Il faudra alors vider le tuyau dans une bassine ou un autre récipient qui puisse convenir, tenu(e) en dehors et au-dessous du niveau de l'évier.

Évacuation de l'eau

Branchez le tuyau d'évacuation d'eau. Le tuyau d'évacuation d'eau doit être correctement installé pour éviter toute fuite d'eau. Vérifiez que le tuyau n'est pas coudé ou écrasé par endroits.

Rallonge de tuyau

Si nécessaire, vous pouvez rallonger le tuyau d'évacuation avec un tuyau de type similaire. La rallonge ne doit pas faire plus de 4 mètres de long; sinon la performance du lave-vaisselle pourrait être diminuée.

Branchement sur siphon

La distance entre le tuyau d'évacuation et le fond de l'appareil ne doit pas être plus longue qu'un mètre. Le tuyau d'évacuation doit être fixé.

Démarrage du lave-vaisselle

Avant de démarrer le lave-vaisselle, vérifiez les points suivants :

1. Le lave-vaisselle est nivele et est installé correctement.
2. La valve d'arrivée d'eau est ouverte.
3. Pour éviter toute fuite d'eau, vérifie si la valve d'arrivée d'eau est correctement vissee au lave-vaisselle.
4. Les cables sont correctement connectés.
5. L'alimentation électrique est activée.
6. Il n'y a pas d'obstructions ou de nœuds sur les tuyaux d'arrivée et d'évacuation d'eau.
7. Tous les matériaux d'emballage et les livrets ont ete retirés du lave-vaisselle.

ATTENTION:

Après l'installation, veillez conserver ce manuel en lieu sur.

Le contenu du manuel est très utile aux utilisateurs.

9. GUIDE DE DÉPANNAGE

Avant d'appeler un réparateur.

Consultez les tableaux représentés sur les pages qui suivent, cela pourra vous éviter de faire appel à un réparateur.

	Problème	Cause possible / Solution
?Problèmes techniques	Le lave-vaisselle ne démarre pas	Le fusible a sauté ou le disjoncteur s'est déclenché.	Remplacez le fusible ou relancez le disjoncteur. Débranchez tous les autres apparêls qui sont branchés sur le même circuit que le lave-vaiselle.
		Le lave-vaiselle n'est pas alimenté un courant électrique	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché dans la prise de courant.
		Pression d'eau faible	Vérifiez que l'alimentation en eau est connectée correctement et que le robinet est ouvert.
		La porte du lave-vaisselle n'est pas bien fermée	Veillez à bien fermer la porte jusqu'à l'enclenger.
	L'eau ne s'évacue pas du lave-vaisselle	Le tuyau d'évacuation est coudé	Vérifiez le tuyau d'évacuation.
		Le filtre est bouché	Nettoyez le filtre dégrossissant. (voir le paragraphe intitulé " Nettoyage du système de filtrage ")
		L'évier est bouché	Vérifiez que l'évier se vidange correctement. Si le problème vient de l'évier bouché, vous aurez besoin de faire appel à un plombier只能tôt qu'à un répartateur pour lave-vaiselle.
Problèmes généraux	Formation de mousse à l'intérieur	MauvaisCHOIDEDetergent	N'utilise que du détergent spécial pour lave-vaisselle pour éviter la formation de mousse. Néanmoins si cela arrive ouvrez la portedu lave-vaisselle et laissez la mousse se désagréger. Ajoutez environ 4 litres d'eau dans la cuve. Refermez et enclenchez bien la portedu lave-vaisselle, puis sélectionnez n'importe quel programme. Le lave-vaisselle vidangera l'eau à la première étape. Ouvrez la porte une fois que la vidange est terminée et vérifiez si la mousse a disparu.
		Du liquide de rincage a été répandu	Essuyez toujours tout liquide de rincage qui aurait débordé.
	Taches sur les surfaces intérieures	Le détergentutilisé contenait du colorant	Vérifiez que le détergentutilisé ne contient pas de colorant.
	Film blanc sur les surfaces intérieures	Minéaux provenant d'une eau dure	Pour nettoyer l'intérieur, n'utilise qu'une éponge humide avec un peu de détergent pour lave-vaisselle, et portez des gants en caoutchouc. N'utilise jamais d'autre détergent que du détergent pour lave-vaisselle, sinon de la mousse pourrait se former.
	Taches de rouille sur les couverts	Les articles affectés ne sont pas résistants à la corrosion
		Du sel a été rajouté sans qu'un programme de lavage soit lancé immédiatement après. Des traces de sel sont mélées au cycle de lavage.	Après avoir rajouté du sel, faites toujours tournier le lave-vaisselle sur un programme rapide, sans vaisselle à l'intérieur, et sans sélectionner la fonction Turbo (si disponible).
		Le couvercle del'adoucisseur est mal fermé	Vérifiez le couvercle. Vérifiez qu'il est bien fixé.

	Problème	Cause possible / Solution
Bruit	Bruit répétitif provenant de l'intérieur du lave-vaisselle	Un bras d'aspersion tape contre un article de vaisse dans un panier	Interrompez le programme et réorganisez les articles empêchant la rotation du bras.
	Bruit de cliquetis provenant de l'intérieur du lave-vaisselle	Des couverts se promènent dans la cuve du lave-vaisselle	Interrompez le programme et remettez les couverts en place.
	Bruits de coups secs provenant de la tuyauterie	Ceci peut être lié à l'installation ou à la section transversale de la tuyauterie.	Ce phénomène n'a pas d'influence sur le fonctionnement du lave-vaisselle lui-même. Cependant, en cas de doute, contactez un plombier qualifié.
Résultat de lavage insuffisant	La vaisselle n'est pas propre	La vaisselle n'a pas été chargeée correctement	Voir le paragraphe intitulé « Chargement des paniers » .
		Le programme n'était pas assez puissant.	Choisissez un programme plus intensif. Voir « Tableau des cycles de lavage » .
		Quantité de détergent insuffisante.	Utilisez plus de détergent ou changez-en.
		Certain articles ont bloqué la rotation des bras d'aspersion.	Changez la disposition des articles pour que le bras d'aspersion puisse tourner librement.
		Le dispositif de filtrage en bas de la cuve du lave-vaisselle n'est pas propre ou a été mal mis en place. Cela peut:géné la rotation des bras d'aspersion.	Nettoyez et/ou assembliez le dispositif de filtrage correctement. Nettoyez les bras d'aspersion. Voir « Nettoyage des bras d'aspersion » .
Résultat de lavage insuffisant	Les verres sont brumeux	Résulte d'une combinaison d'eau pas assez dure et d'une quantité trop élevé de détergent.	Utilisez moins de détergent si votre eau n'est pas dure, et choisissez un cycle court pour le lavage des verres, pour les rendre propres.
	Marques grises ou noires sur la vaisselle	Des ustensiles en aluminium ont frotte la vaisselle.	Utilisez un produit nettoyant légèrement abrasif pour éliminer ces marques.
	Il reste du détergent dans le compartment à détergent.	Les assiettes ont bloqué l'ouverture du compartment du détergent.	Rechargez la vaisselle correctement.
Résultat de séchage insuffisant	La vaisselle ne sèche pas bien	Mauvais chargement	Chargez le lave-vaisselle comme indiquédans ce manuel.
		Pas assez de liquide de rinceage	Augmentez la quantité de liquide derinçage et/ou rajoutez du liquide de rinceagedans le réservoir.
		Vaiselle retiree trop+tôt	Ne déchargez pas le lave-vaisselleimmédiatement après la fin du programme. Entrouvre la portepour laisser échapper la vapeur. Vous pouvez commercer àdécharger lorsque la vaisselle n'est plus que légèrement chaude au toucher. Videenz premier le panier inférieur pour empêcher l'eau de couler du panier supérieur.
		Mauvais choix de programme	Lors d'un programme court, la température de lavage est plus BASSE et réduit la performance de lavage. Choisissez un programme avec un temps de lavage plus long.
		Utilisation de couverts avec un plaquage de mauvaise qualité	L'évacuation de l'eau est plus difficile pour ce type d'article. Les couverts, assiettes ou plats de ce type ne convennent pas au lave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affiche des codes d'erreurs pour vous avertir :

Codes	Signification	Causes possibles
Le tímoin lumineux rapide clignote en continu.	L'arrivée d'eau prend trop de temps.	Le robinet n'est pas ouvert, l'arrivée d'eau est obstruée ou la pression d'eau est insuffisante.
Le tímoin lumineux du programme Verre clignote en continu.	Débordement	Fuite dans un des éléments du lave-vaisse

A VERTISSEMENT!

• En cas de débordement, coupez l'arrivée d'eau avant d'appeler un réparateur.

• En cas de débordement :

• Coupez l'arrivée d'eau avant d'appeler un réparateur.

• Retirez l'excès d'eau avant de redémarrer le lave-vaisselle.

Informations techniques

Hauteur :	815mm
Largeur :	598 mm
Profondeur :	570 mm (avec la porte fermée)
Pression d'eau :	0,04-1,0MPa
Alimentation :	voir la plaque signalétique
Capacité :	12 couverts

CHARGEMENT DES PANIERS :

1. Panier supérieur :

1. Panier inférieur:

Tasses

Souscoupes

Verres

Ramequin
Grand bol

Saladier

Assiettes à dessert

Grandes assiettes

Assiettes creuses
Plat ovale

1. Panier à couverts :

1. Cuillères à soupe
2. Fourchettes
3. Couteaux
4. Petites cuillères

5. Cuillères à dessert

6. Cuillères des service

7. Fourchettes

de service
8. Louches

Information pour les tests de compatibilité, conformément à la norme EN 50242.

Capacité : 12 couverts

Position du panier supérieur : position basse ECO

Réglage du liquide de rincege : 6

Réglage de l'adoucisseur : H4

SPÉCIFICATIONS TECHNIQUES

Fiche technique du lave-vaisselle menager conforme à la directive européen 1059/2010:

Fabricant	FAR
Type / Description	LVI1116 A++M
Nombre de couverts	12
Classe d'efficacité énergétique (1)	A++
Consommation d'énergie annuelle (2)	258 kWh
Consommation d'énergie pour un cycle de lavage standard	0,91 kWh
Consommation de puissance en mode d'accêt	0,45 W
Consommation de puissance en mode de veille	0,49 W
Consommation d'eau annuelle (3)	3080 litres
Classe d'efficacité de séchage (4)	A
Cycle de nettoyage standard (5)	ECO 45°C
Durée du cycle de lavage standard	185 min
Niveau sonore	49 dB (A) re 1 pW
Montage	Intégrable
Peut être encastré	Oui
Hauteur:	81,5 cm
Largeur	59,8 cm
Profondeur (avec les connecteurs)	57 cm
Puisance de consommation	1760 - 2100 W
Tension/fréquence nominale	220-240 V ~ / 50 Hz
Pression hydraulique (pression du flux)	0,4-10 bar = 0,04-1 MPa

Remarque :

1. A++ (efficacité maximale) à D (efficacité minimale)
2. Consommation d'énergie de "258" kWh par an, sur la base de 280 cycles de lavage standard avec alimentation en eau froide et de la consommation des modes à faible puissance. La consommation d'énergie réelle dépend des conditions d'utilisation de l'appareil.
3. Consommation d'eau de "3080" litres par an, sur la base de 280 cycles de lavage standard. La consommation réelle d'eau dépend des conditions d'utilisation de l'ordinateil.
4. A (efficacité maximale) à G (efficacité minimale)
5. Ce programme convient au lavage de vaisselle normalement sale. Il est le plus efficace pour ce type de vaisselle en termes de consommation d'eau et d'énergie.

L'appareil est conforme aux normes et directives européennes dans la version actuelle à la livraison:

LVD 2006/95/EC
EMC2004/108/EC
ErP 2009/125/EC

Les valeurs ci-dessus ont ete mesurées conformement aux normes des conditions de fonctionnement specifiées. Les résultats peuvent varier considérablement en fonction de la quantité et de la saleté des plats, de la dureté de l'eau, de la quantité de détergent, etc.

Le manuel d'instructions est basé sur les normes et les règles de l'Union Européenne.

ENLÈVEMENT DES APPAREILS MÉNAGERS USAGÉS

La directive européen 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEE), exige que

les apparèils menagers usages ne soient pas jetés dans le flux normal des déchets municipaux. Les apparèils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliaux qui les composent, et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil apparéil.

INSTRUCTION MANUAL

FAR LVI1116 A++M

80 Boulevard du Mandinet

Lognes

77432 Marne la Vallee Cedex 2

FRANCE
